GEBRUIKSAANWIJZING Betsie & Dirk MR2600ZW Zoef Robot

Elementaire veiligheidsmaatregelen moeten altijd in acht worden genomen wanneer je een elektrisch apparaat gebruikt om het risico te vermijden op verwondingen.

Label Beschrijvingen

Waarschuwing/aandacht

Pas op het verwonden van vingers. Niet je handen of voeten dichtbij een rijdende robot.

Gevaarlijke elektrische spanning

Til de maaier niet op als deze aan staat. Optillen van de maaier kan gevaar opleveren van rond geslinger-de objecten.

Houd personen op een veilige afstand. (minimaal 5m).

Lees de Handleiding

Pak stokken, stenen en andere voorwerpen op voor gebruik.

Do not dispose electrical products with general household waste. Neem contact op met uw lokale autoriteiten voor recyclingadvies.

Waarschuwing: Wacht tot de bladen stoppen met draaien wanneer hij uitstaat.

Niet op de maaier rijden of kinderen of dieren dat wel te laten doen.

LWA

Gegarandeerd geluidsniveau

65 dB

- Lees deze handleiding zorgvuldig door. Maak uzelf grondig vertrouwd met de bedieningselementen en het juiste gebruik van deze machine. Je moet weten hoe de machine werkt en hoe je deze onmiddellijk uit kunt schakelen.

- Laat kinderen nooit de maaier gebruiken. Laat nooit volwassenen met deze maaier werken als ze niet goed getrained zijn.

- Laat niemand, vooral kleine kinderen, of dieren dichtbij de maaier terwijl die bezig is.

Persoonlijke veiligheid:

- Gebruik alleen de maaier op gras. zoals beschreven in deze handleiding.

• Houd altijd buiten bereik van kinderen en dieren

- Gebruik niet wanneer er mensen, vooral kinderen dichtbij zijn.

- Blijf alert, kijk goed wat je doet en gebruik uw gezond verstand bij het bedienen van de maaier.

- Gebruik de maaier niet wanneer je moe bent of onder medicatie bent, Dit volgt anders in serieuze persoonlijke verwondingen.

- Gebruik beschermingsmiddelen zoals veiligheidsbril, veiligheidsschoenen, stevige handschoenen om het risico te vermijden van verwondingen.

- Niet bedienen op blote voeten of op schoenen met open tenen.

- Kleed je goed. Draag niet los hangende kleding of sierraden en houd je haar en handschoenen weg van de maaier.

- Niet gebruiken op te steile hellingen.

- Raak nooit het roterende mes aan.

- Gebruik de maaier nooit over grind want, dit riskeert rond slingerende stenen.

- Check de zone waar de maaier word gebruikt en verwijder objecten die de maaier kunnen laten vastlopen of door de maaier kunnen worden weggeslingerd.

• Vermijd het maaien van nat gras.

- Verwijder hondenpoep voor het maaien.

- Controleer visueel het snijgereedschappen en hun voor bevestigingsmiddelen voor schade.

- Om onbalans, beschadiging te vermijden moeten versleten onderdelen worden vervangen.

- Bedien de maaier niet als deze niet compleet is of niet-geautoriseerde wijzigingen heeft.

- Houd altijd alle lichaamsdelen, vooral handen en voeten, weg van de messen.

- Waarschuwing, de messen zullen doordraaien als deze maaier wordt gestopt!

Zorg ervoor dat de messen volledig zijn gestopt met draaien voordat;

• het verwijderen van een blokkade
• aanpassen van de maaihoogte
• het optillen van de maaier
• de maaier kantelen om te bewegen
• checken of schoonmaken van de maaier.
• uitvoeren van eventueel onderhoud.

Als de maaier intensief trilt, stop dan de motor volledig en zoek de oorzaak

- De operator is verantwoordelijk voor ongevallen of gevaren die zich voordoen op hun terrein.

Dit toestel is niet bedoeld voor gebruik voor personen (inclusief kinderen) met verminderde fysieke, zintuigelijke of mentale capaciteit of gebrek aan ervaring of kennis.

- Pas de maaier op geen enkele manier aan. Het is aanbevolen om de maaier te programmeren wanneer er geen activiteiten zijn. Bijvoorbeeld 's nachts. Maar je moet rekening chouden dat sommigen dieren zoals egels en mollen actief zijn in de nacht. Ze kunnen potentieel worden verwond door het product

- Het product mag nooit worden toegestaan botsen met personen of andere levende wezens. De maaier moet onmiddelijk gestopt worden als deze in baan van de maaier komt.

Leg niets op de bovenkant van het product. of het oplaad station.

- Gebruik het apparaat niet met een beschadigde beschermkap, messenschijf, messen of behuizing. Verbind nooit een beschadigde kabel. Raak nooit een beschadigde kabel aan voordat deze spanningsloos is gemaakt.

Gebruik het product niet als de STOP

Knop werkt niet.

• Schakel het product altijd uit wanneer het niet in gebruik is. Het product kan alleen starten wanneer de juiste PIN code is ingevoerd.
• Het product mag niet werken op dezelfde tijd als een sproeier. Gebruik de Planningsfunctie zodat het product en sprinkler never run simultaneously.
• Metalen objecten in de grond (zoals electrische kabels onder de grond) kunnen leiden in een verstopping. De metalen objecten kunnen interferentie met de lus• veroorzaken, signaal wat kan leiden tot ontstopping.
• Wees ervan bewust dat dieren graven en belemmeren de omtrekdraad.
• AYI garandeert niet volledig compatibiliteit tussen het product en andere soorten draadloze systemen zoals afstandsbedieningen, radiozenders, ondergrondse elektrische gehoorlussen dierenhekken of dergelijke.

Elektrische veiligheid:

• Gebruik de maaier niet in explosiefe ruimtes, zoals in het bijzijn van ontvlambare vloeistoffen, gassen of stof. Maaiers kunnen soms vonken veroorzaken, die het stof en de dampen ontbrande.
• Vermijd lichaamscontact met geaarde oppervlakken, zoals leidingen. Daar is een verhoogd risico op elektrische schokken omdat je lichaam is geaard.
• Bij onweer: Tot verminder het risico op schade aan elektrische componenten in het product en het oplaad station, wij raden aan alle aansluitingen op het laadstation zijn ontkoppeld (voeding, grens draad en geleidingsdraad) als er risico is op onweer.
• Gebruik het laadstation of de maaier niet met natte handen.
• Controleer regelmatig de voeding en het oplaad station kabel voor teken van schade.

- Stel de maaier niet bloot aan temperaturen meer dan 80°C, bijvoorbeeld de maaier in direct zonlicht laten staan of in de hete kofferbak van een auto voor langere periodes.

Batterij veiligheid:

• Dit product bevat Li-lon batterijen. Geen batterijenof blootstellen aan hoge temperaturen, omdat ze misschien en kunnen exploderen.
• Na intensief gebruik of bij hoge temperaturen kan debatterij warm worden. Zorg ervoor dat het product 30 minuten afkoeld voor het opladen.
• Werking en opslagtemperatuur is 0-50 °C / 32-122 °F. Temperatuurbereik voor opladen is 0-45 °C / 32-113 °F. Te hoge temperaturen zorgen wellicht voor s schade aan het product.

Service:

• Controleer alle zichtbaresschroeven en moeren, vooral op de snijschijf, om ervoor te zorgen dat ze goed worden aangespannen.
• De maaier en het laadstation moet periodiek worden gecontroleerd en gereinigd en vrijgehouden van puin en obstakels. let op dat sommige tuin wezens zoals spinnen, insecten, slakken en naaktslakken kunnen nestelen of overwinteren in spleten van de maaier. Deze kan kleine wezens / knaagdieren aantrekken die de maaier kan beschadigen als dat niet het niet is afgeschrikt.
• Voor en na het gebruik van de maaier impact, controleren op tekenen van slijtage en schade en reparatie of vervang als het nodig is.
• Gebruik alleen originele vervangende . onderdelen. Dit zal ervoor zorgen dat de veiligheid van de maaier wordt onderhouden.
• Probeer niet zelf onderdelen te repareren die beschadigd zijn tenzij je daar in gekwalificeerd bent.

Bedankt voor het kiezen

"Welkom bij de familie. We zijn begonnen met het maken van verstandige, eenvoudig te gebruiken producten die het goed doen, en hopen dat je veel probleem-vrije jaren hebt met ons nieuwe product."

Robotmaaiers werken door regelmatig kleine sneden van het gras te maken om een ingestelde hoogte te behouden. Aan doe dit moeten ze in staat zijn om het gras meerdere keren per dag per dag te maaien. Dit zal houd het graspeil constant onder controle. Omdat het regelmatig kleine hoeveelheden snijdt, is de clipping zal op de grond vallen en niet worden verzameld. Na verloop van tijd zullen deze kleine knipsels composteer en voeg stikstof toe aan het gazon. Uiteindelijk zal dit het gazon er meer uit laten zien groen en weelderig en verbeteren de algemene gezondheid van het gazon.

Wat zit in de doos

① Grensdraad x100m/150m ② Grensdraadpennen x120/180 ③ Laadstation terreinbemanning x4 ④ Messen x9 ⑤ Bladschroeven x10 ⑥ Draadsplicer x4 ⑦ Power supply ⑧ Inbusgereedschap ⑨ Laadstangen x2 ⑩ Laadstation ⑪ Robotmaaier ⑫ Verlengsnoer van 5 m

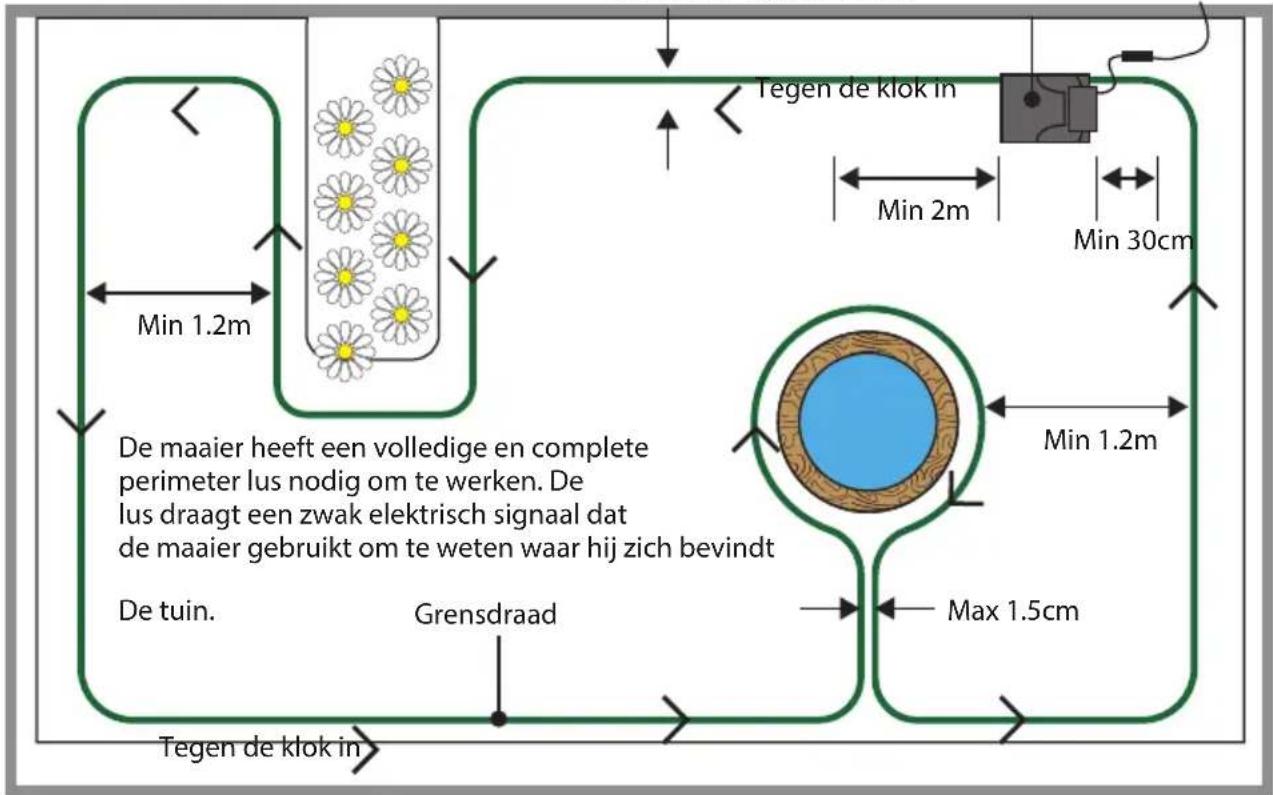

Uw gazon voorbereiden op de robotmaaier

Min 35cm Oplaadstation

Tegen de klok in Min 1.2m Min 2m Min 30cm De maaier heeft een volledige en complete perimeter lus nodig om te werken. De lus draagt een zwak elektrisch signaal dat de maaier gebruikt om te weten waar hij zich bevindt De tuin. Grensdraad Max 1.5cm Tegen de klok in

Draden niet crossen Geen rechte hoeken Geen scherpe hoekenStor

GARDEN (400) 35cm CALE

Er is een handige liniaal die je eruit kunt drukken van de doos die u zal helpen met het meten van 35cm rond je tuin.

Er kunnen delen van uw tuin zijn die uitdagend of zelfs onmogelijk zijn voor uw Robotmaaier. Uw robotmaaier zal niet verder afdwalen dan de grensdraad die u moet leggen rond je tuin.

Het zal de richting veranderen bij het maken van contact met zaken als:

• Palen (bijv. waslijnen)
  • Hekken en muren rond bomen
  Maar het moet uit de buurt worden gehouden van:
• Gegraven grenzen
  • Bomen met blootliggende wortels
• Bloembedden
• Vijvers en waterpartijen
  • Overmatig oneffen terreinn.

De draad moet strak worden gehouden en mag nooit over zichzelf heen lopen of oversteken. Idealiter als grond is bijzonder ongelijk de draad kan worden begraven 40 mm down and pegged down to secure Dit kan eenvoudig worden bereikt met een handmatige randgereedschap. Als dit niet gewenst of mogelijk is, moet de draad stevig rond de tuin worden vastgeknoopt met haringen met een intervallen van minimaal 1 m, waarbij de kabel strak blijft om te voorkomen dat deze door de maaier wordt doorgesneden, meer nog bij hoeken en over oneffen terrein. De kabel moet minimaal 35 cm van de rand van de tuin worden geplaatst, omdat de maaier de draad overlapt, hoewel deze er niet langs zal dwalen.

Op hoeken mag de draad niet onder een scherpe hoek of rechte hoek worden gelegd, maar gebogen of een reeks stompe hoeken. De maaier kan een signaal van de draad detecteren van zoveel als 18m weg. Opgemerkt moet worden dat als gevolg van deze opstelling sommige delen van het gazon niet zullen krijgen gemaaid zoals buiten de omtrekranden. Deze kunnen worden onderhouden met behulp van een geschikte grastrimmer. Als de grond waar de draden moeten worden gelegd bijzonder droog is en van gebrek aan regen, zal het helpen om de tuin grondig water te geven voordat je probeert te leggen de grond hard van gebrek aan regen, zal het helpen om de tuin grondig water te geven voordat je probeert de omtrekdraden te leggen.

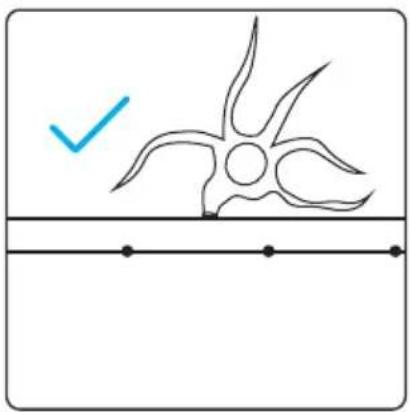

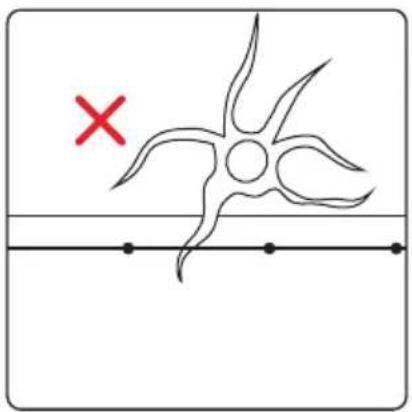

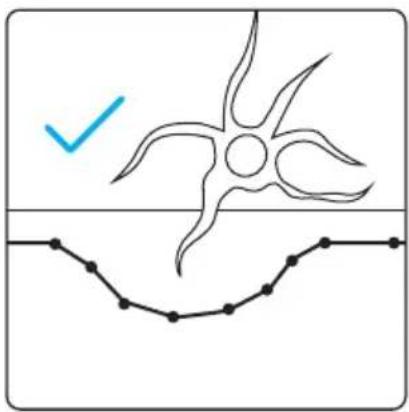

Probleemgebieden verhelpen of vermijden Obstakels zoals boomwortels op gazon

Als een boomwortel uitsteekt in de omtrek van uw snijoppervlak zou het een probleem vormen voor de maaier.

Een oplossing is om de omtrek rond de boom te vermijden, laat dit gebied ongemaaid.

U kunt ook de boom bijkappen en de wortel terugduwen met een zaag, vul eventuele resulterende ongelijkmatige oppervlak en destel vervolgens de deperimeter eroverheen.

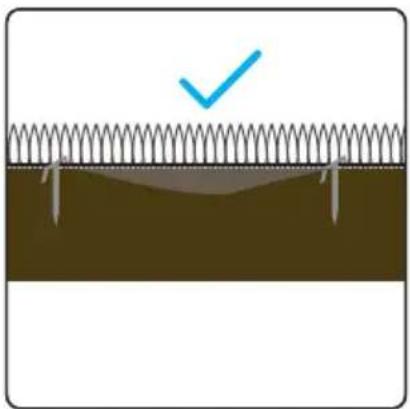

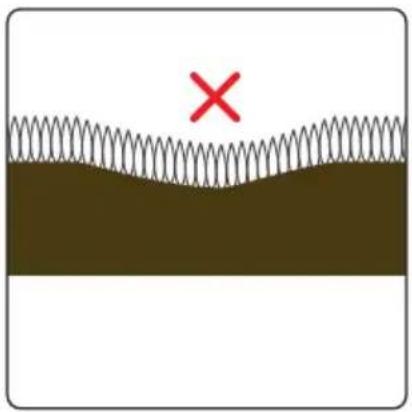

Te ongelijke stukken op het gazon

Een diep genoeg dip in de oppervlakte van uw gazon zal ook problemen opleveren, wat ervoor zoorgt dat de maaiers wielen grip verliezen en kan slippen.

Als je niet wilt voorkomen dat je dit gebied maait, kun je het het beste vullen met aarde, het verdichten en opnieuw zaaien met gras

Als het gebied zich op de omtreklijn bevindt, kan dit als normaal worden gekoppeld. Als het binnen het maaigebied is, zou het geen probleem meer moeten zijn.

Als uw maaier bijzonder lang gras tegenkomt, kan hij deze als een obstakel behandelen, omdat hij de obstakelsensor van de maaier kan stoten. Het gras moet op een redelijk niveau staan voordat de maaier goed kan functioneren.

Het laadstation installeren

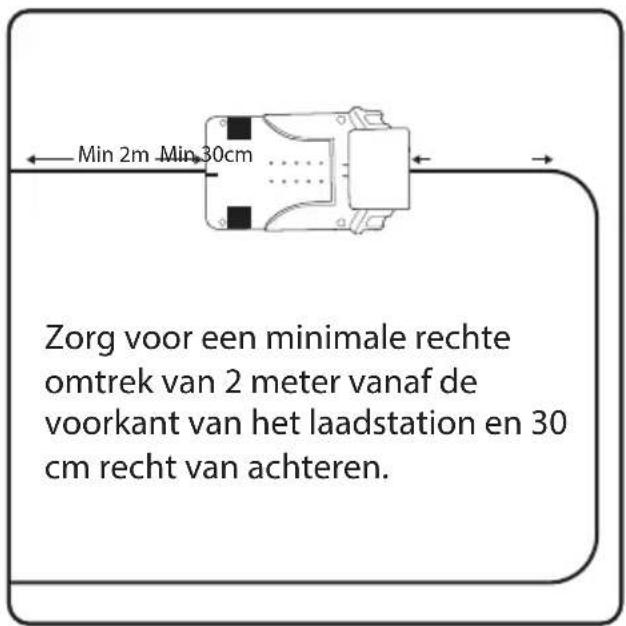

Min 2m Min 30cm Zorg voor een minimale rechte omtrek van 2 meter vanaf de voorkant van het laadstation en 30 cm recht van achteren.

Zoek een locatie met toegang tot stroom, zodat de maaier het laadstation tegen de klok in kan verlaten. Pin de plaat nog niet vast.

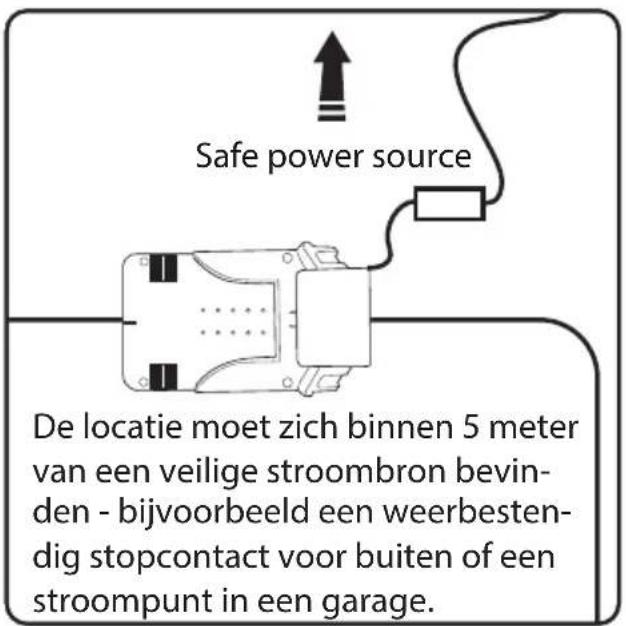

Safe power source De locatie moet zich binnen 5 meter van een veilige stroombron bevin- den - bijvoorbeeld een weerbesten- dig stopcontact voor buiten of een stroompunt in een garage.

De locatie van het laadstation moet vlak en veilig zijn, zonder risico op beweging, als het naast een randrand wordt geplaatst die onstabiel is, kan het inzakken en het station ongelijkmatig maken, dit zal problemen veroorzaken voor de maaier bij het terugkeren naar de lading.

WAARSCHUWING: Draden zijn een gevaar, voorzichtig bij het kiezen van uw locatie.

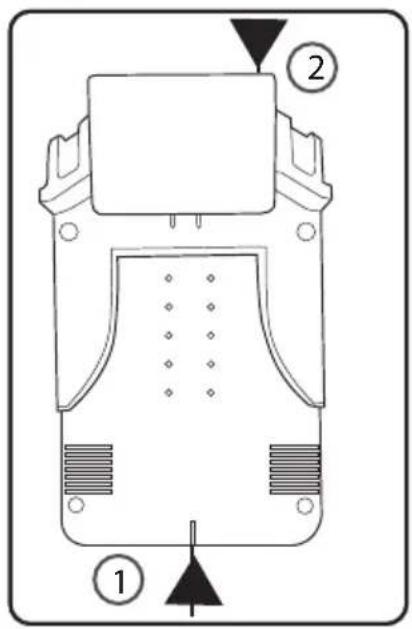

De grensdraad gaat naar de voorkant (1) van het laadstation en komt er aan de achterkant uit (2).

1 =

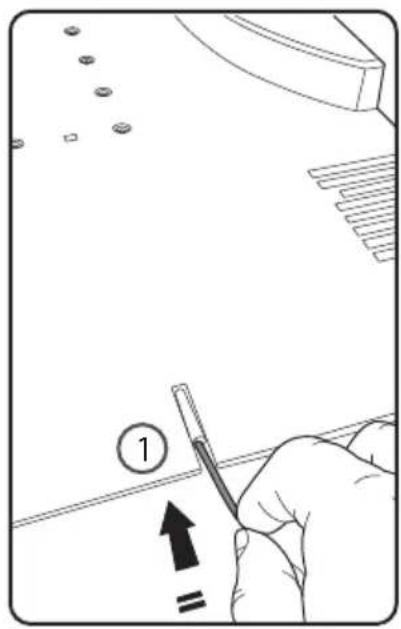

Duw de grensdraad in de buis aan de voorkant (1) van het laadstation.

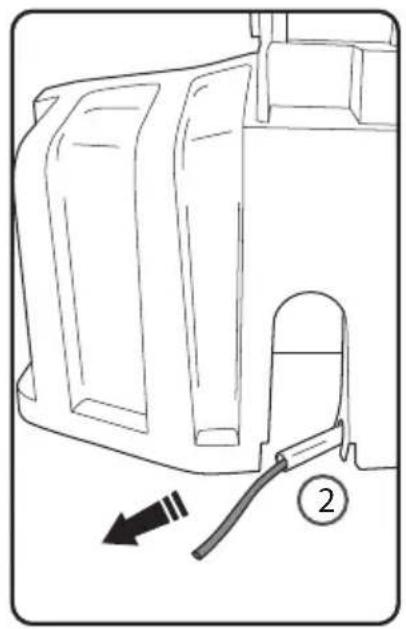

Het zal aan de achterkant van de eenheid verschijnen (2).

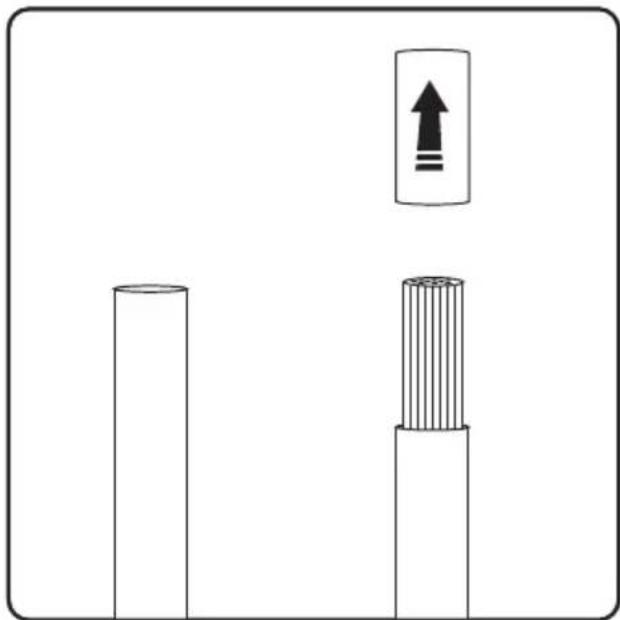

U moet de plastic omhuling van het uiteinde van de draad strippen voordat u verbinding maakt.

Het draaien van de blootgestelde draden na het blootstellen zorgt voor een goede verbinding.

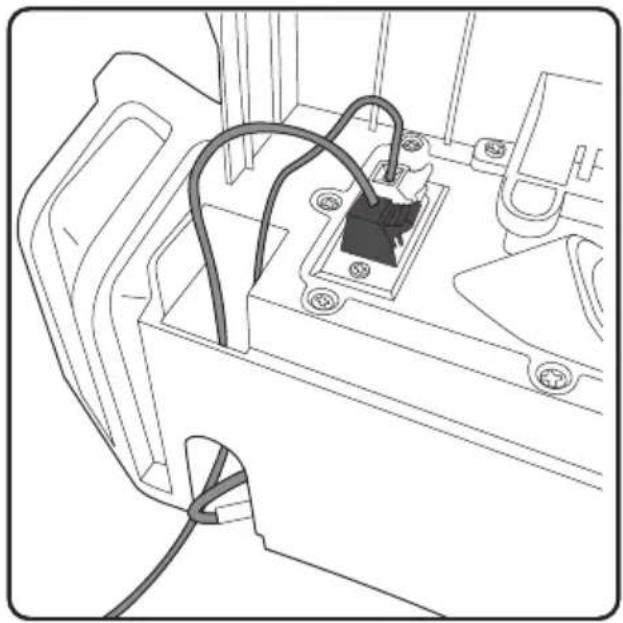

De laadstandaard heeft een kap aan de achterkant (grijs weergegeven) die naar voren scharniert.

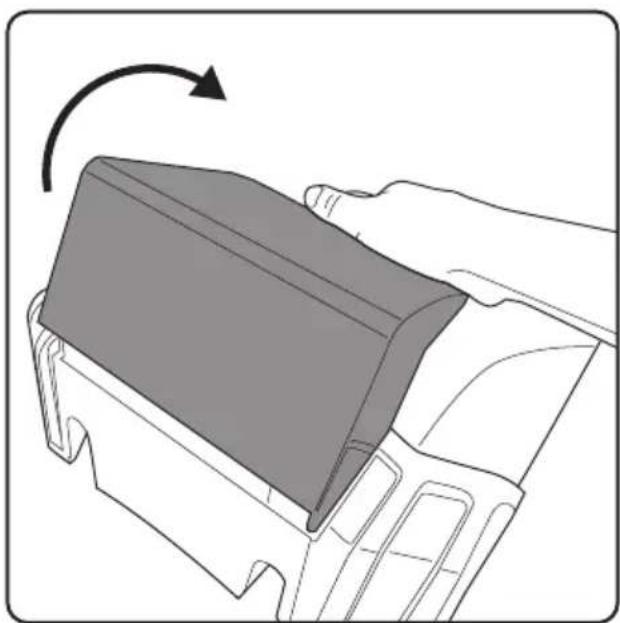

Duw de kap van het laadstation naar voren om de bedradingsaansluitingen te ontdekken.

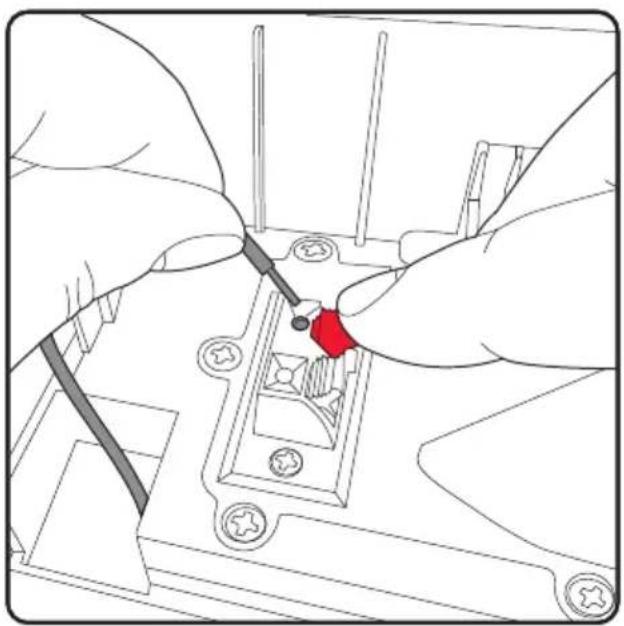

De verende terminal moet worden opgetild om het gat bloot te leggen, zorg ervoor dat de draad volledig is geplaatst voordat de rode terminalclip wordt losgelaten

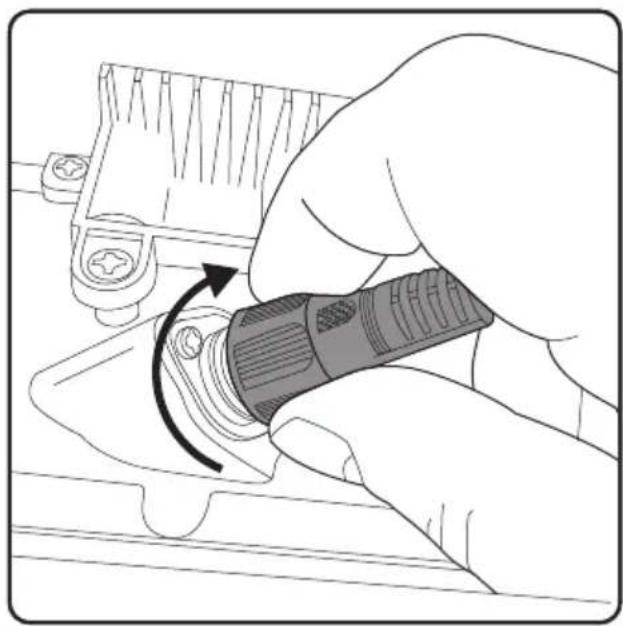

Wanneer u uw grens hebt voltooid Voer het stroomsnoer door de andere draad naar boven, het moet terugkeren naar de kant van het laadstation van het basisstation en worden gevoed door het apparaat en wordt aangesloten op de zwarte terminal.

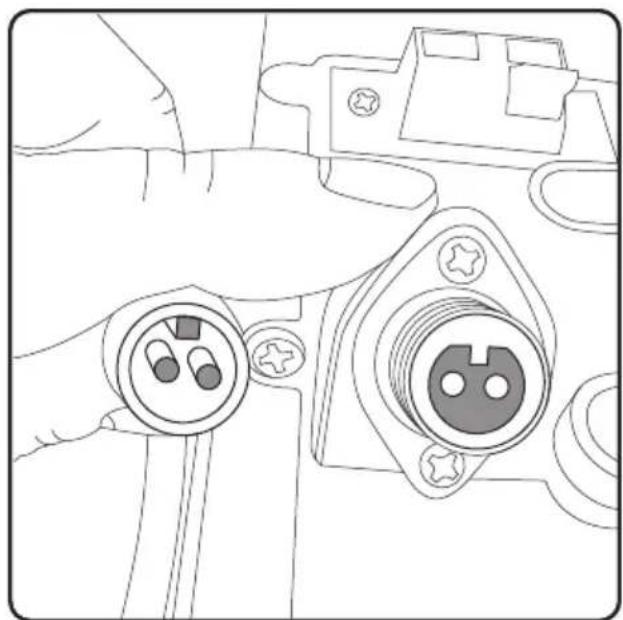

Let op de kabelfittingen, want daar Duw de voedingskabel op zijn plaats is een keyway-oriëntatiedetail om de juiste verbinding te garanderen.

Schroef vervolgens de buitenste ring vast om de kabel op zijn plaats te houden en te voorkomen dat water binnendringt.

Zodra het basisstation volledig is bedraad, kan het op zijn plaats worden vastgezet met de vier meegeleverde schroeven. Gebruik de meegeleverde inbussleutel om ze stevig vast te schroeven en ervoor te zorgen dat ze volledig worden geplaatst en gelijk zijn met de stationbasis. Uitstekende schroeven kunnen verhinderen dat de maaier correct kan worden gelokaliseerd.

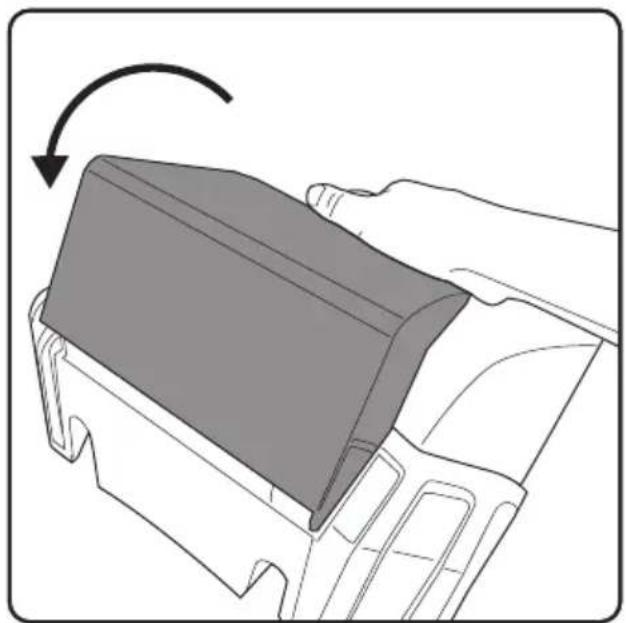

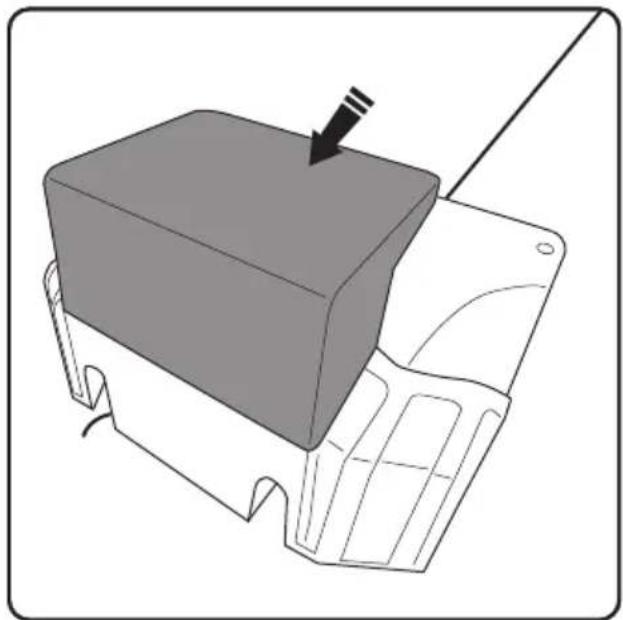

Duw de afdekking terug naar de oorspronkelijke positie om de draden en verbindingen tegen het binnendringen van water te bedekken.

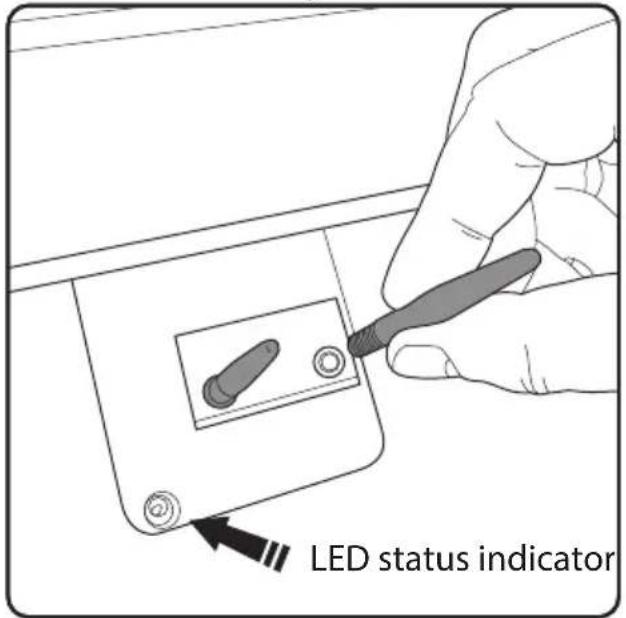

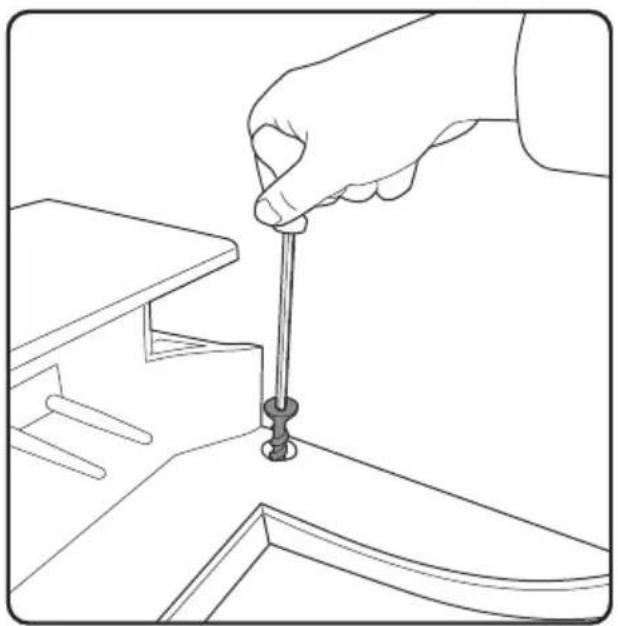

Zorg ervoor dat de stroom is uitgeschakeld bij het stopcontact, schroef de twee laadstangen in de gaten net onder het deksel van het basisstation. Opmerking: Hier bevindt zich de LED-statusindicator. Zie blz. 22.

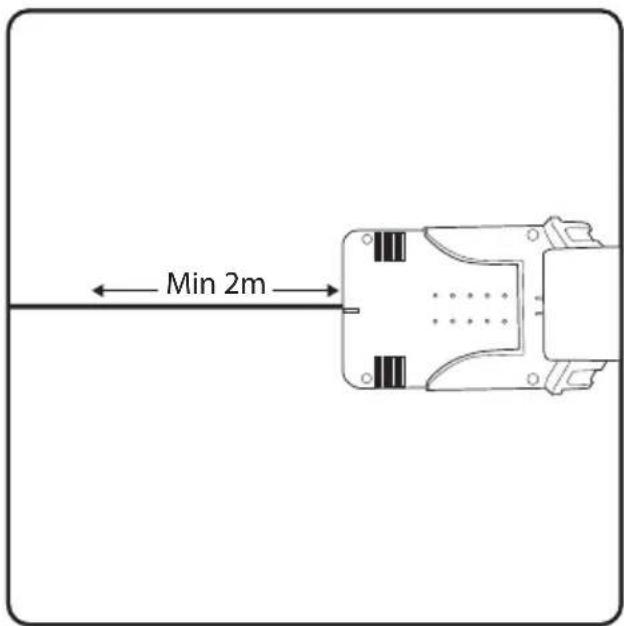

Het leggen van de grensdraad

Min 2m

Houd de draad in ieder geval de eerste 2m recht. Dit om de maaier gemakkelijk terug te laten keren naar de laadstandaard.

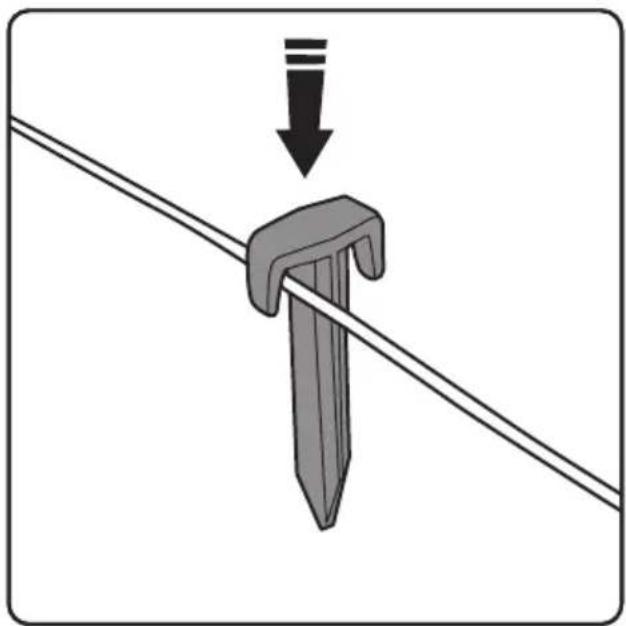

Plaats de haringen met tussenpozen van ongeveer 1m op rechte en gelijkmatige grond, 30cm tot 50cm op bochten en hoeken. Oneffen terrein en obstakels vereisen meer haringen.

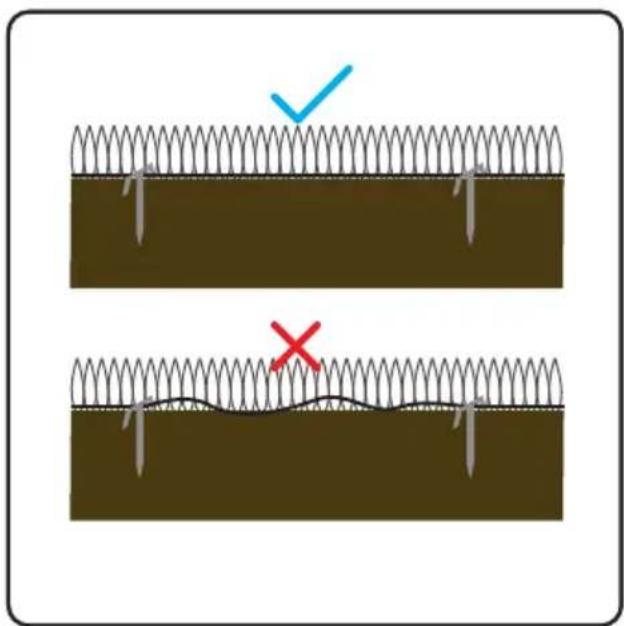

De omtrekdraad moet strak worden gehouden. Als het los zit, kan het heel goed worden gesneden door de maaier terwijl het eroverheen gaat.

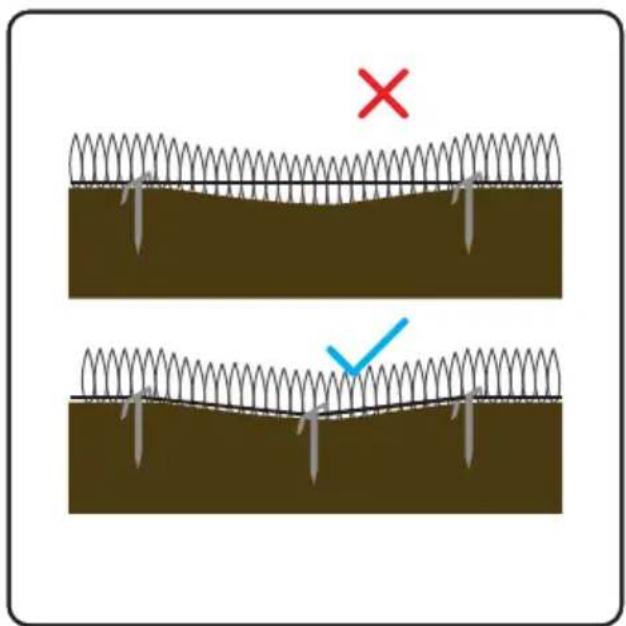

Als de draad een matige dip in het gazon passeert, zijn er meer haringen nodig om de draad stevig op maaiveldniveau te houden, anders loopt deze het risico te worden gesneden.

De maaier bedienen

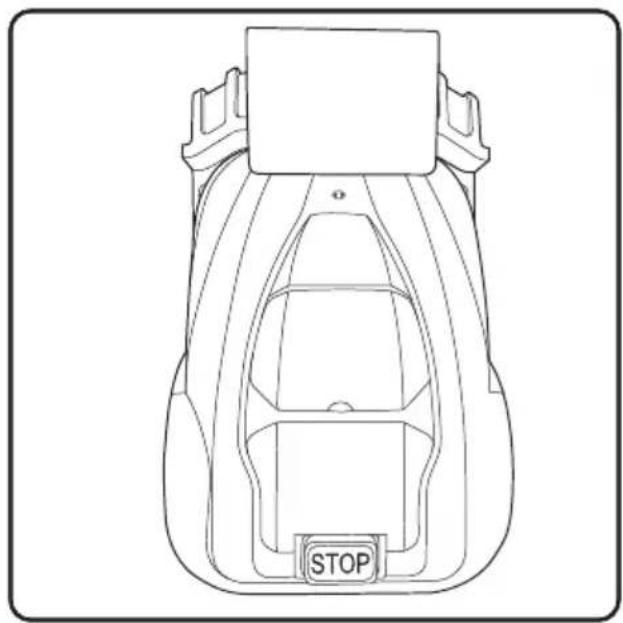

Plaats de maaier op het basisstation met de wielen op de handvatten en de twee pinnen aan de voorkant van de maaier. Opmerking: de maaier moet ten minste 70% van de capaciteit hebben voordat deze zijn station verlaat.

ST

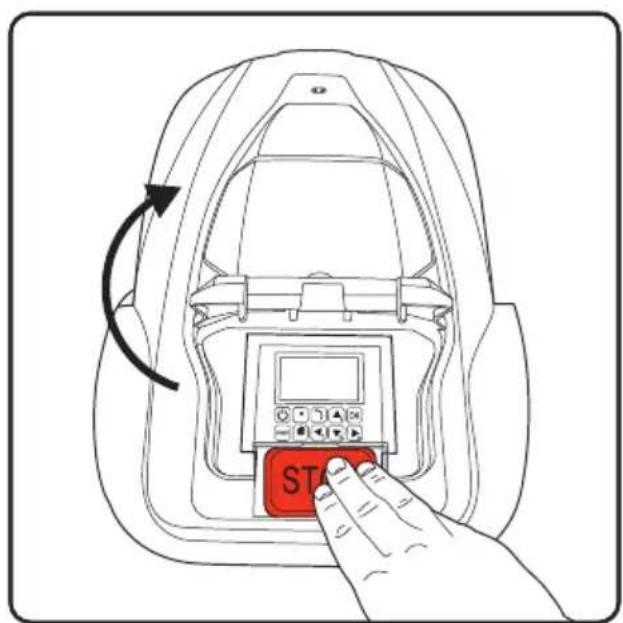

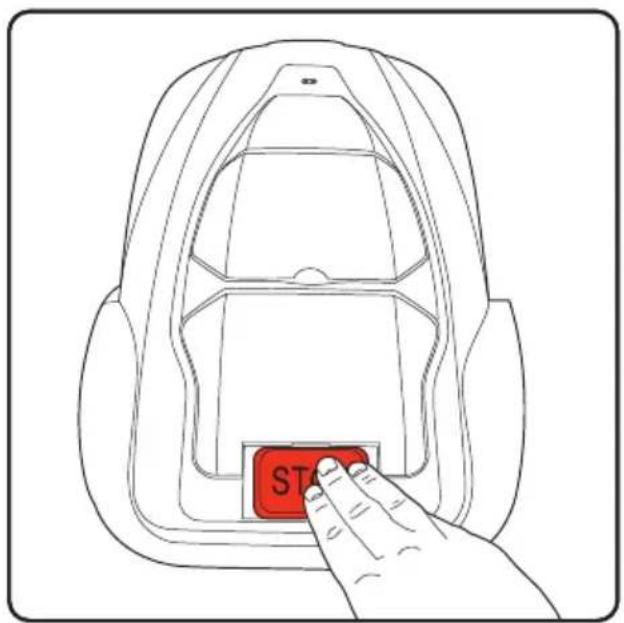

Druk op de STOP knop.

ST

Hiermee worden het bedieningspaneel en de LCD-schermklep opengedraaid.

1 START C B OK A

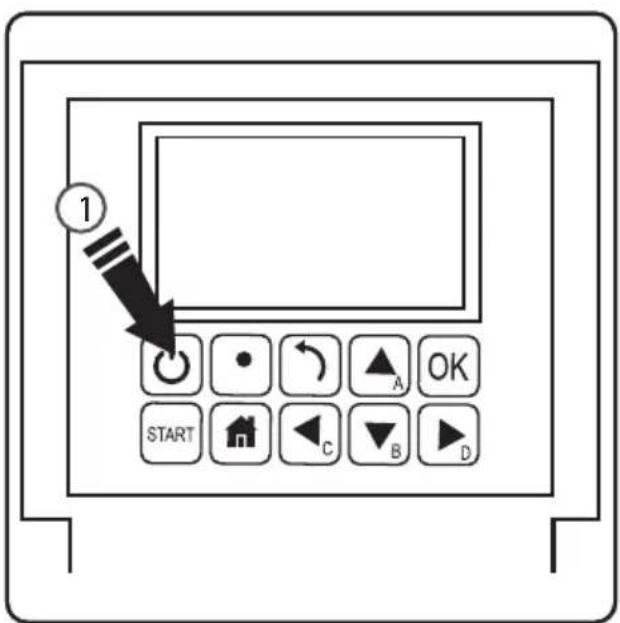

Houd de aan/uit-knop (1) drie seconden ingedrukt om het LCD-scherm te active-ren.

Bedieningspaneel

tijd, datum, batterij.

Aan/uit knop. Start knop Start met maaien

Home knop Terug naar station

Terug knop OK/MENU knop OMHOOG BENEDENLINKS RECHTS knoppen. A,B,C,D voor Pincode.

STOP knop: Noodstop en opent het luik van het bedieningspaneel

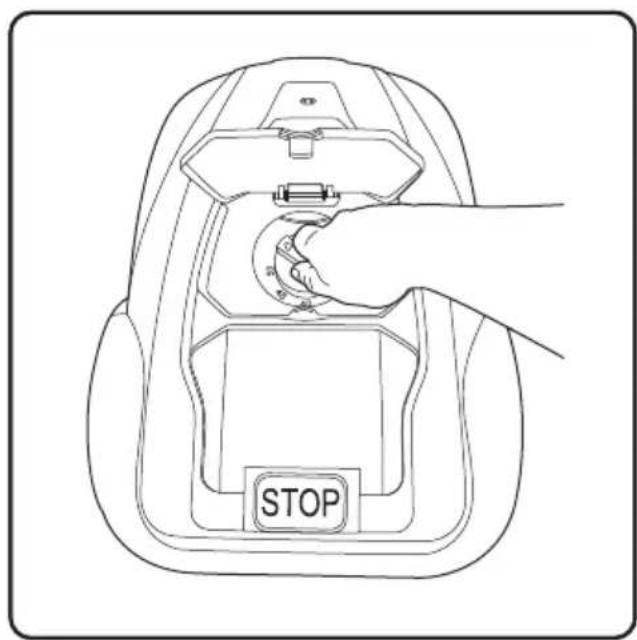

Maaihoogteverstelling

STOP

1. Open het deksel van de knop.
   2 Snijhoogte kan worden aangepast van 2,5 cm tot 5.5cm door het draaien van de instelknop.

Aan de slag:

De eerste snede van het seizoen of lang dik nat gras heeft de hoogste stand (5,5 cm) nodig. Geleidelijk afbouwen tot de gewenste hoogte zodra alle grond is afgedekt. Dit kan een paar dagen of een paar weken duren. Als de omtrekdraad aan het oppervlak van de tuin is gekoppeld in plaats van begraven, is het een goed idee om de draad op het oppervlak van het gazon te laten "inslapen", gedurende welke tijd het raadzaam is om de maaier op een verhoogde bladinstelling te houden. LET OP: tijdens de eerste paar dagen van het maaien kan het gras er gestreept of fragmentarisch uitzien waar de maaier is bedekt / niet bedekt. Dit is normaal en zal zelfs na enkele dagen worden zodra het volledige gazon is gemaaid

Eerste time-out

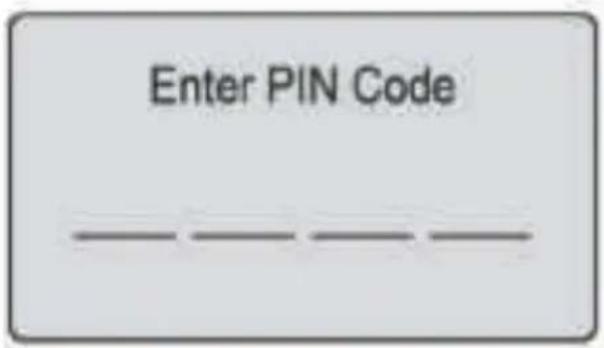

Het bedieningspaneel vraagt om een code De standaardpincode is AAAA

Door op de startknop te drukken en de klep te sluiten, start de maaier een omtrekcircuit waarna hij willekeurig begint met het maaien van het gazon.

Eerste time-out

De eerste paar maaien zullen willekeurig en onafgewerkt lijken, dit is normaal. Met de vele passages die de maaier in de loop van de tijd maakt, zal dit egaliseren en door gebruik te maken van zonering en spiraalvormig puntmaai- en kan een gewenst effect in minder tijd worden bereikt. Deze methoden worden uitgelegd op pagina 19.

Nieuw seizoen maaien

Tussen de maaiseizoenen door wanneer de maaier niet werkt (tijdens de wintermaanden) kan het gras onverzorgd raken en ontstaat er struikgewas. Op nieuw seizoen setup review maaien pass en pak eventuele probleemgebieden aan.

Status	Mening
Standby	Maaier is klaar om te werken
Maaien	Maaier maait automatisch

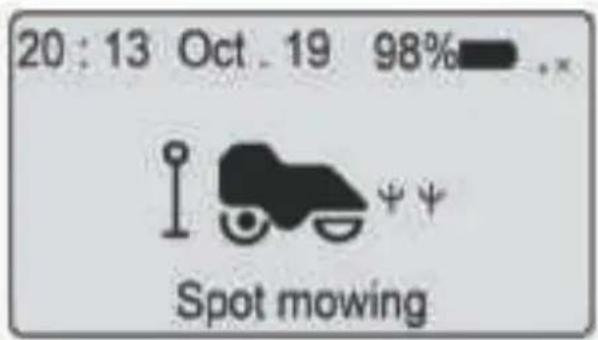

Spot Maaien	Maaier maait spiraalsgewijs
Terug	Maaier gaat terug naar station
Opladen	Maaier laadt op
Opladen naar het werk	De maaier wordt opgeladen en zal doorgaan wannneer die is opgeladen
Noodstop	Maaier wordt handmatig gestopt
Error	Maaier kan niet werken
Firmware-update	Firmware wordt bijgewerkt

Power aan

① ② START C B D

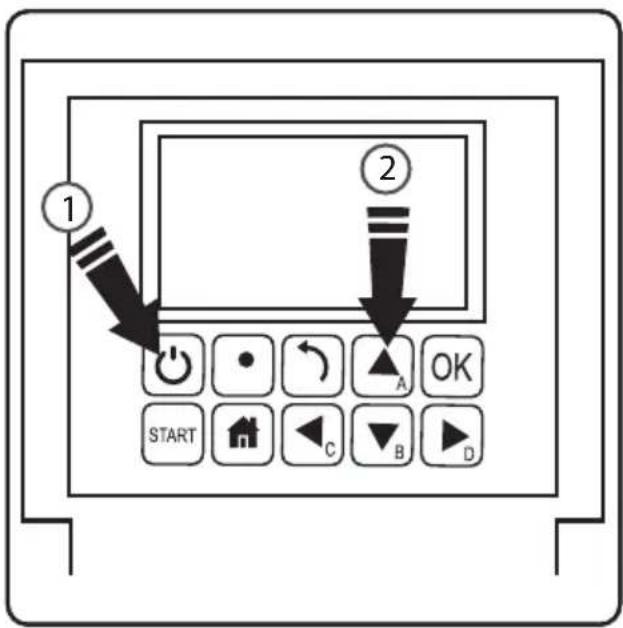

1. Druk 3 seconden op de aan/uit-knop.
   2.Voer de 4-letterige pincode in. De standaard PIN code is "AAAA".
2. de maaier wacht nu op verdere instructie in stand-bymodus.

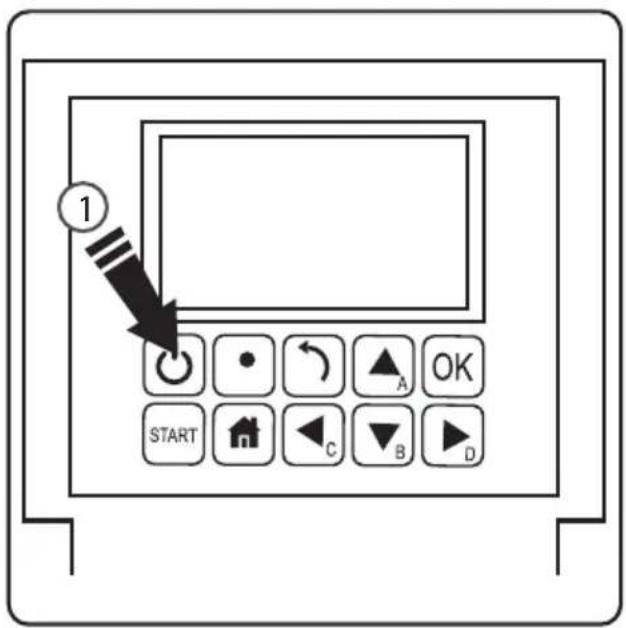

Power off

1 START C B OK A

1. Druk 3 seconden op de aan/uit-knop.

Start maaien

1. Druk START knop
2. Sluit de cover om te beginnen
3. Opmerking: Als de batterij minder dan 70% is opgeladen, gaat de maaier in de modus 'opladen om te werken' totdat deze 90% is opgeladen. Bij minder dan 30% keert de maaier terug naar het basisstation om op te laden.


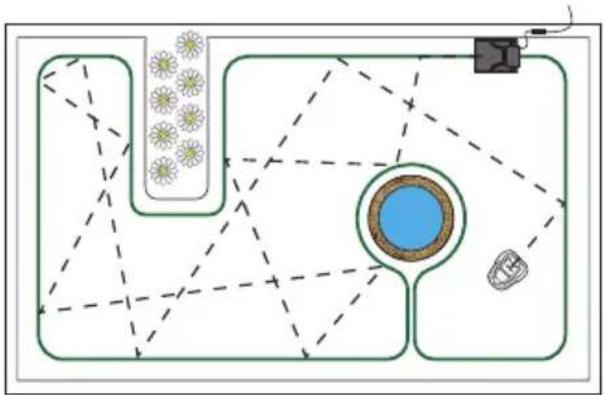

In de standaard maaimodus zal de maaier op een willekeurige manier door uw tuin gaan en van richting veranderen telkens wanneer deze de grensdraad bereikt.

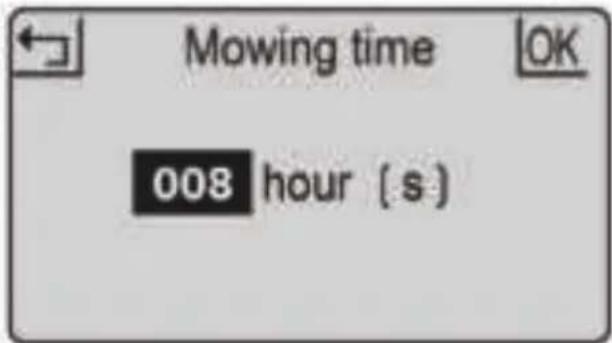

Werktijd instellen

Dit is de hoeveelheid tijd dat de maaier actief zal zijn. Dit is inclusief oplaadtijd. Bijvoorbeeld: als de maaier is ingesteld op 8 uur en de maaier is ingesteld om vanaf 20:00 uur te werken, werkt deze tot 04:00 uur. In deze tijd mag het maaien voor 1 uur opladen voor 2 uur opnieuw maaien gedurende 1 uur; 2 uur opladen, een uur maaien en terug om op te laden klaar voor de volgende cyclus.

1. Druk opOK om submenu 1 te openen.
2. Kies 'setting' om submenu 2 te openen.
3. Kies Werk Tijd'.
4. Werktijd instellen opUP enDOWN knoppen. (standaard is 8uur)
5. Druk OK om de instelling te bevestigen.

Misschien wilt u de maaier stoppen tijdens de maaicyclus. Om dit te doen:

Stop Terug naar station

1. Druk op de STOP knop.

2. De maaier stopt onmiddellijk en het luik van het bedieningspaneel gaat open.

3. THet scherm toont noodstop

4. Druk OK of TERUG knop.

5. Voer dePIN code in

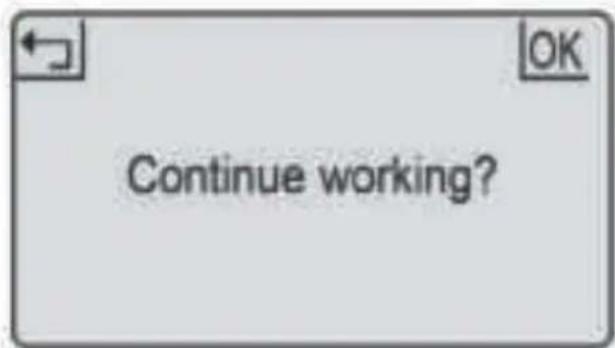

6. Als de maaier draaide toen de STOP-knop werd ingedrukt, wordt op het scherm 'verder werken' weergegeven U kunt vervolgens op OK drukken om de taak voort te zetten of op RETURN drukken om - 17 - deze te annuleren

1. DrukHOME knop voor3 seconden.

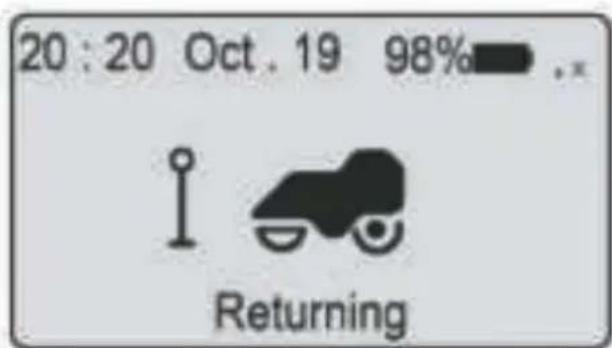

2. Sluit de afdekking en de maaier keert terug naar het station om op te laden.

Opladen

1. Plaats de maaier in het station (of druk 3 seconden op de HOME-knop)
   2.Maaierlaadt tot 100% op en gaat dan in stand-by.
   3.Maaier wordt opnieuw opgeladen als de batterij lager is dan 75%.

De maaier laadt op zijn station via de twee laadstangen. Deze steken in de voorkant van de maaier. Zorg ervoor dat de gaten vrij zijn van vuil of obstakels en dat de maaier wordt uitgelijnd bij het naderen van het laadstation. Oneffen grond bij nadering kan ervoor zorgen dat de maaier de eerste keer geen positieve verbinding maakt. Als dit gebeurt, overweeg dan om de grond te egaleren of het station naar een geschikter gebied te verplaatsen.

Rooster

1. Druk op 'OK" knop om sub-menu 1 te openen
2. Selecteer rooster
3. Druk OK knop in om de gewenste dag te selecteren.
4. Druk UP, DOWN, LINKS en RECHTS knoppen om de begin- en eindtijd in te stellen.
5. Druk OK knop om de dagelijkse instelling te bevestigen.
6. Herhaal stap 3 tot en met 5 om het weekplan te voltooien.
7. Druk OK knop tom de wekelijkse instelling te bevestigen.

Hiermee kunt u maaischema's voor verschillende dagen van de week wijzigen, bijvoorbeeld als u wilt voorkomen dat er op een bepaalde dag wordt gemaaid of als andere geplande activiteiten in de tuin effectief maaien tijdens het normale dagelijkse schema zouden voorkomen

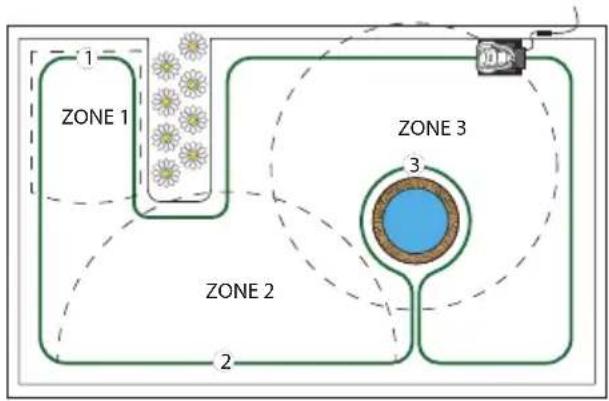

Zone

zone	dst(m)	pct(%)
z_1	8	100
z_2	-	-
z_3	-	-
z_4	-	-
z_5	-	-

1. Druk op 'OK" knop om sub-menu 1 te openen
2. Kies 'Zone"zone'
3. Druk OK knop om de gewenste zone te selecteren.
4. Druk UP, DOWN, Links en RECHTS knoppen om de afstand te selecteren en percentage.
5. DrukOK knop om elke zone te bevestigen.
6. Herhaal stap 3 en 5.
7. Druk OK knop om de instelling van alle zones te bevestigen.

U kunt maximaal 5 zones in uw tuin instellen Dit stelt u in staat om delen van uw tuin te bepalen die meer of minder aandacht nodig hebben. Een zone wordt ingesteld door hoe ver langs de grensdraad van het basisstation. De afstand moet 0 tot 500m zijn en de percentages moeten oplopen tot 100% of de instelling kan niet worden voltooid.

Spot maaien

1. Plaats de maaier in de tuin.
2. Druk op 'OK' om submenu 1 te openen.
3. Selecteer 'spotmodus'.
   4.Sluit de cover om te beginnen.

De maaier kan binnen de omtrekgrens worden geplaatst en dat de spot maaifunctie gedurende 5 minuten in een relatief uniform spiraalpatroon zal maaien. Dit is handig wanneer u een specifiek gebied wilt bedekken of sneller gras wilt oprui-men bij de eerste maai.

Regenmodus

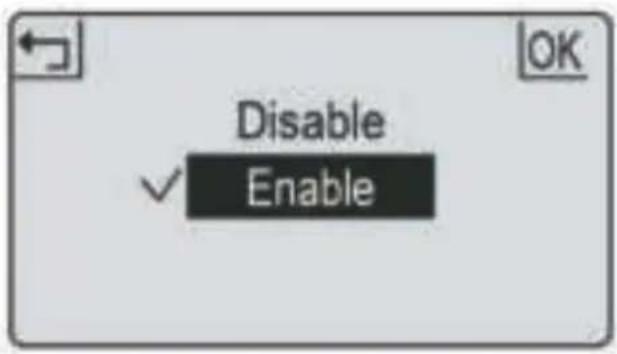

Disable Enable

De regenmodus stelt in of de maaier in de regen uitgaat of niet. Door dit uit te schakelen, kan de maaier in de regen blijven werken.

Waarschuwing vermijd activering tijdens zware regen en stormen. Nat gras zorgt voor extra belasting van de maaier en de maaitijd kan worden verkort. In sommige gevallen keert de maaier bij regen niet terug naar de laadbasis.

1. Druk op 'OK" knop om sub-menu 1 te openen
2. Druk op de 'Instellingen" knop om sub-menu 2 te openen
3. Kies regenmodus
4. Klik UP en DOWN knoppen in om de regenmodus in te schakelen.
5. Druk op de 'OK' knop om te bevestigen

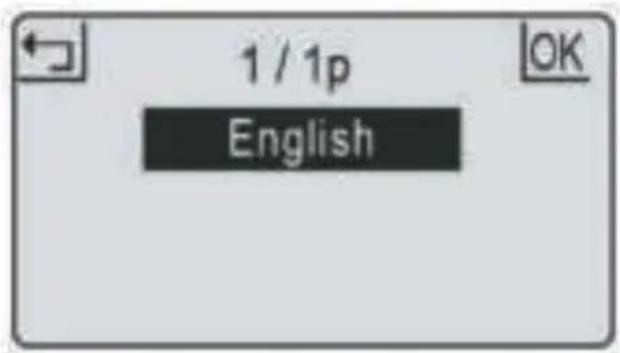

Taal Date and time

1. Druk op 'OK' knop om sub-menu 1 te openen. Druk op 'OK' knop om sub-menu 1 te openen
2. Kies 'Instellingen' knop ommenu 2 te openen? Kies 'Instellingen' om submenu 2 te openen
3. Selecteer 'Taal'.
4. Druk UP en DOWN knoppen in om je gewenste gaal in te stellen
5. Druk op de 'OK' knop om te bevestigen
6. Selecteer 'datum&tijd'
7. Druk UP, DOWN, LEFT en RIGHT knop om de datum en tijd in te stellen
8. Druk op de 'OK' knop om te bevestigen

Het nauwkeurig instellen van datum en tijd zorgt ervoor dat de planning nauwkeurig is.

PIN code Verander Pincode

Enter PIN Code — — — —

1. De pincode moet worden ingevoerd nadat u bent ingeschakeld, op de knop STOP hebt gedrukt en voordat u de foutstatus hebt gewist en de pincode hebt gewijzigd
2. Als de pincode onjuist is, wordt op het scherm "Pin fout, probeer het opnieuw" weergegeven
   3 Als de pincode 3 keer verkeerd wordt ingevoerd, wordt het scherm geduren- de 15 seconden vergrendeld. De vergrendelingstijd verdubbelt voor verdere onjuiste invoer.

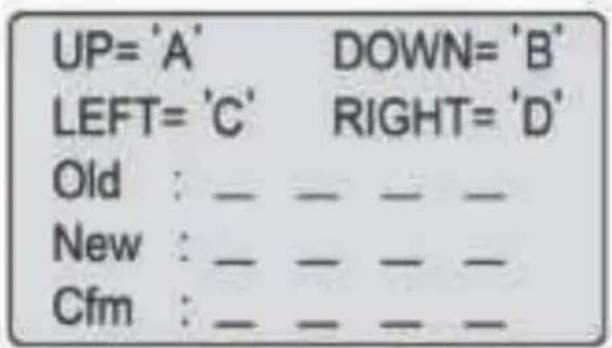

UP='A' DOWN='B' LEFT='C' RIGHT='D' Old : _ _ _ _ New : _ _ _ _ Cfm : _ _ _ _

1. Druk op 'OK" knop om sub-menu 1 te openen
2. Kies 'Instellingen' om Sub-menu 2 te openen
3. Selecteer 'verander Pincode'
4. Voer de originele Pincode in.
5. Voer de nieuwe pincode in.
6. Voer opnieuw de Pincode in. ('Nieuw wachtwoord komt niet overeen' word weergegeven voor inconsistente wachtwoorden.)
7. Druk op de 'OK' knop om te bevestigen

Fabrieksreset Foutenlogboek

1. Druk op 'OK" knop om sub-menu 1 te openen
2. Kies 'Instellingen' om Sub-menu 2 te openen
3. Selecteer 'fabrieksreset'

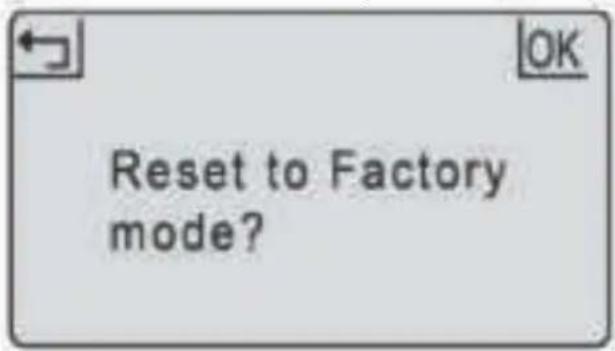

4. Het scherm toont 'Reset naar fabrieksmodus?
5. Druk op de 'OK' knop om te bevestigen

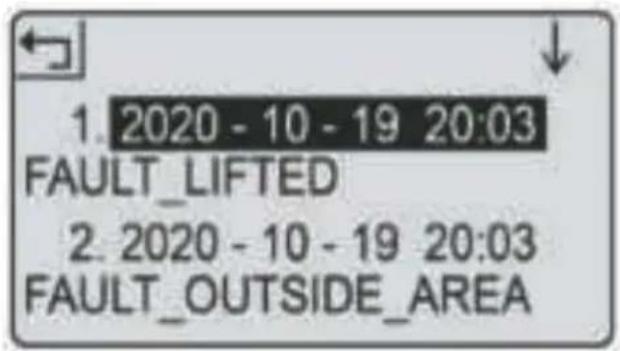

1. 2020 - 10 - 19 20:03 FAULT_LIFTED 2. 2020 - 10 - 19 20:03 FAULT_OUTSIDE_AREA

1.Druk op 'OK" knop om sub-menu 1 te openen
2Kies 'Instellingen' om Sub-menu 2 te openen
3Kies 'Informatie' om Sub-menu 3 te openen
4. Kies Foutenlogboek
5.De afgelopen 10 records (inclusief datum, tijd en foutmelding) worden weergegeven.

In het geval van een storing registreert het foutenlogboek alle acties en kan het worden gebruikt voor serviceonderhoud en foutopsporing.

Werklogboek Bespaar energie

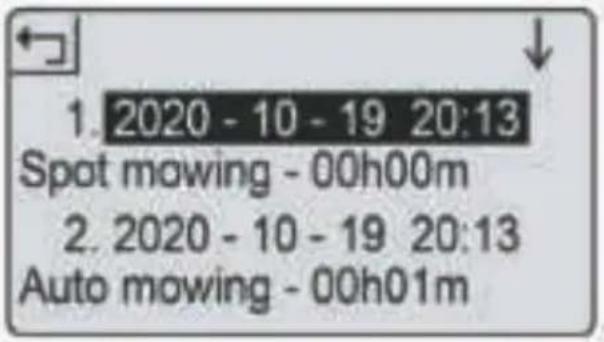

1. 2020 - 10 - 19 20:13 Spot mowing - 00h00m 2. 2020 - 10 - 19 20:13 Auto mowing - 00h01m

De achtergrondverlichting wordt na 2 minuten uitgeschakeld in de maaier wordt na respectievelijk 8 minuten uitgeschakeld, zonder tussenkomst van de gebruiker.

LED-indicator

De achtergrondverlichting wordt na 2 minuten uitgeschakeld en de maaier wordt na 8 minuten uitgeschakeld, zonder tussenkomst van de

1. Druk 'OK' knop om Sub-menu 1 te openen.gebruiker
2. Selecteer 'Instellingen' om sub menu 2 te openen.
3. Selecteer 'Informatie' om sub menu 3 te openen.
4. Selecteer werklogboek

De afgelopen 10 records (inclusief datum, tijd en werkmodus en werktijd) worden weergegeven

LED op laadstation

Continu rood lampje

Knipperend blauw licht

Continu blauw licht

Status

Gebroken grensdraad

Maaier opladen

Lussignaal normaal of volledig opgeladen.

Sub-menu 1 Sub-menu 2 Sub-menu 3
Spotmodus
Setting	Taal	Engels
		Duits
		Frans
	Datum&tijd
	Regenmodus
	Werktijd
	Pincode wijzigen
	Fabrieksreset
	Informatie	Over
		Foutenlogboek
		Werklogboek
Rooster
Zone

Reparatie van de grensdraad

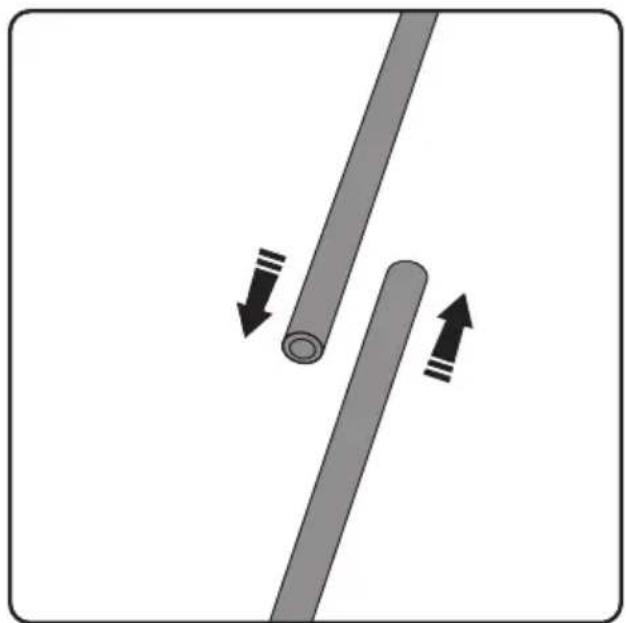

Als de grensdraad om welke reden dan ook wordt doorgesneden of breekt (aangegeven door een brandend rood lampje op het laadstation), moet u deze lokaliseren en repareren. U moet een van de meegeleverde splicingclips gebruiken. Neem eerst de speling in de draad op zodat er wat overlap is.

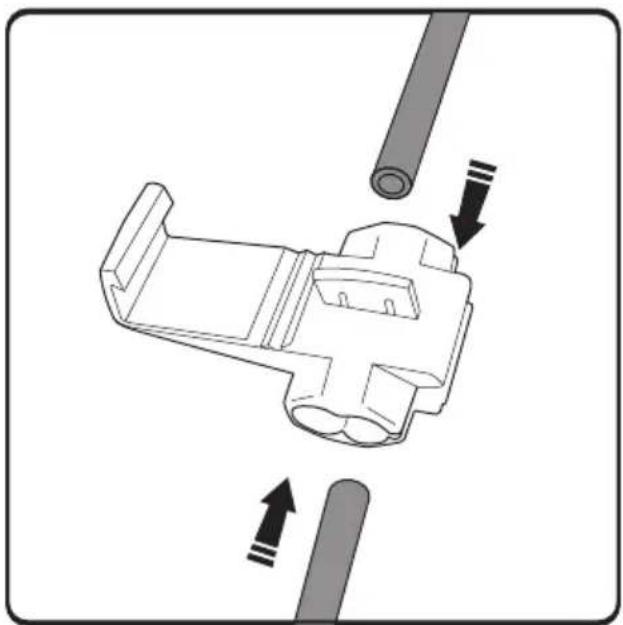

De clip heeft twee kanalen. Duw het ene uiteinde in het ene kanaal en het andere uiteinde in het andere. De draad moet er recht in en kan zelfs uit het andere uiteinde steken

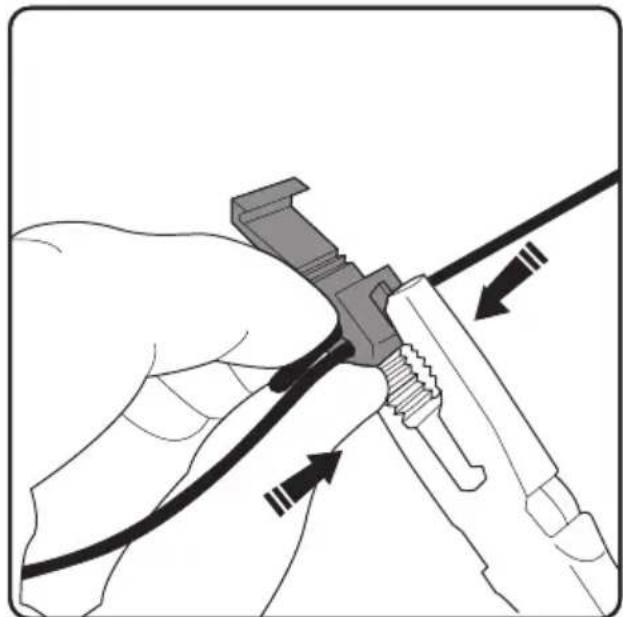

Neem een tang en krimp het metalen lipje op de ingebrachte draden. Dit vormt een verbinding tussen de draden.

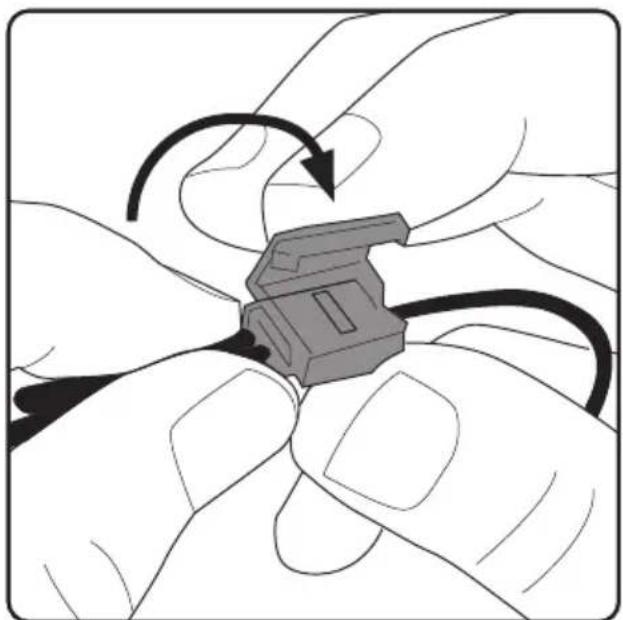

Sluit de klep van de clip totdat deze stevig op zijn plaats klikt. U moet er dan voor zorgen dat de clip niet op uw gazon uitsteekt en het risico loopt door de maaier te worden gemaaid door deze in de grond in te bedden.

Wanneer de grensdraad is gerepareerd, geeft het laadstation een continu blauw lampje weer. Als het licht nog steeds rood is, zijn er meer breuken in de lus, die moeten worden gelokaliseerd en gerepareerd.

De messen vervangen

1. Schakel de maaier uit
2. Draagbeschermende handschoenen
3. Draai de maaier ondersteboven

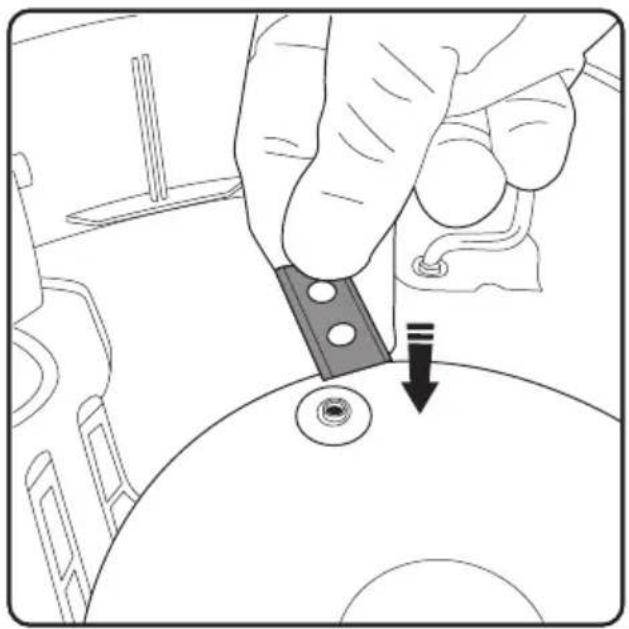

4. Plaats het mes over het verhoogde schroefgat.

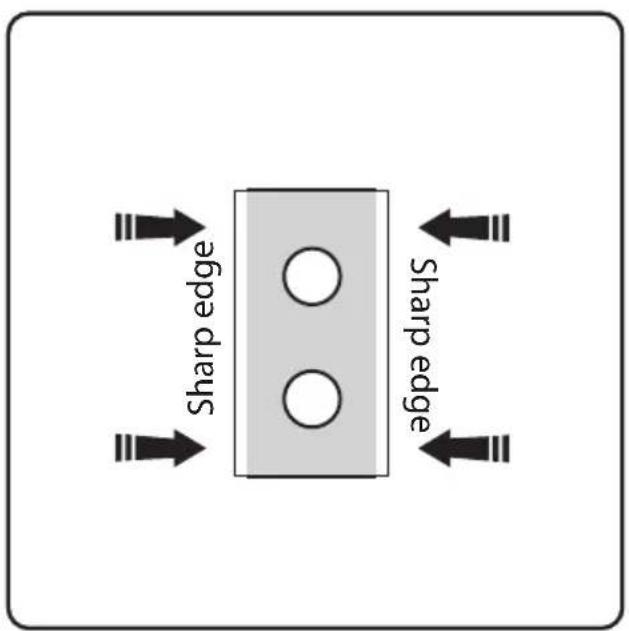

Sharp edge Sharp edge

Oriënteer het blad opnieuw (draai het om of draai het ondersteboven) terwijl elke hoek slijt totdat alle vier de kwarten van het blad zijn gebruikt. Als alle vier de kwartalen zijn gebruikt, vervang dan het mes.

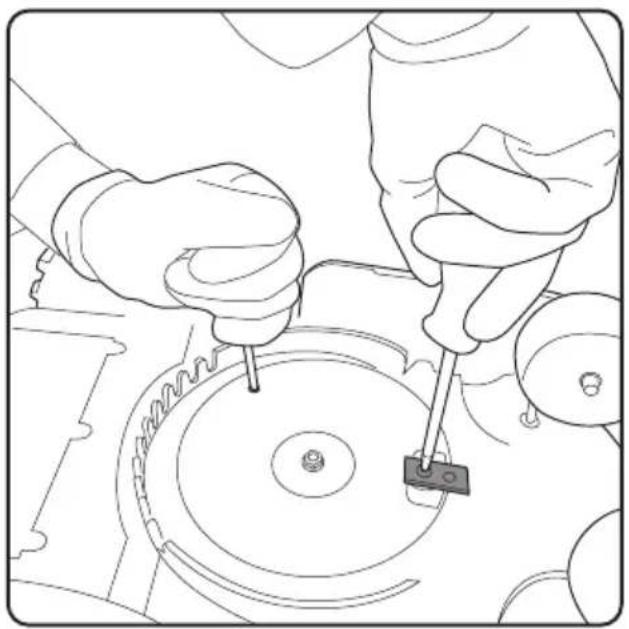

5 Gebruik een tweede schroevendraaier om de bladplaat te verankeren terwijl u het mes bevestigt.
6. Gebruik een kruiskopschroevendraaier om het mes op de bladplaat te plaatsen. Het blad moet na de toepassing vrij kunnen draaien.
7. Herhaal dit voor andere messen

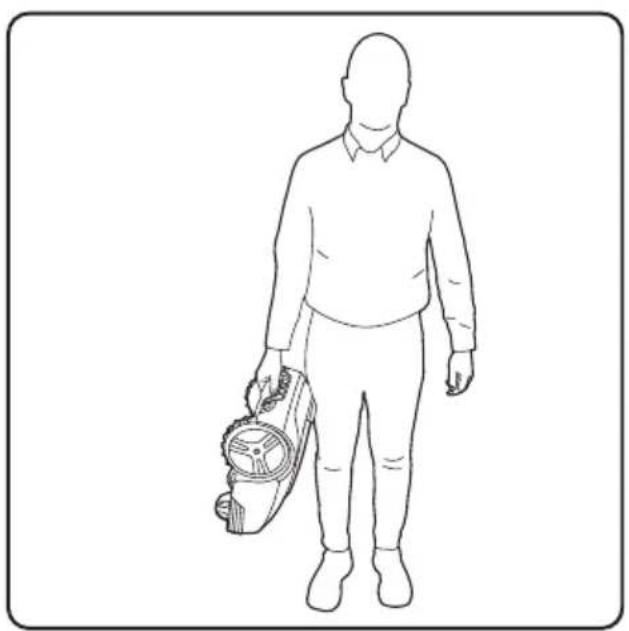

Draag de maaier bij het handvat tussen de twee achterwielen met de messen naar buiten gericht.

Probleemoplossing

Foutmelding Oorzaak Oplossing
Maaier buiten	Maaier bevindt zich buiten de omtrek	Plaats de maaier binnen de omtrek.
Maaier opgetild	Maaier wordt van de grond getild.	Plaats de maaier naar een vlak deel van het gazon.
Maaier gekanteld	Maaier is te veel gekanteld	Plaats de maaier naar een vlak deel van het gazon.
maaier omgevallen	Maaier is ondersteboven	Zet de maaier weer neer op normale positie.
Maaier bekneld Maaier is ingesloten door obstakels.		Verwijder de obstakels.
Lussignaal verloren	De voeding of de draad is niet aangesloten op het station of de draad is verbroken.	Controleer of de voeding, het station en de draad normaal zijn aangesloten Identificeer draadbreuk en reparatie met draadsplicer
Motorfout	Bladmotor of aandrijfmotor zit vast. De motorstroom is te hoog.	Ruim het gras of de grond op in maaimiddelen en aandrijfwielen. Maai het hoge en dikke gras met een conventionele grasmaaier.
Hoge temperatuur.	Temperatuur van de bate-rij is te hoog.	Wacht totdat de temperatuur verminderd
Batterij abnormaal De batterij is beschadigd.		Contact support @.com

Wielspinfouten waarbij de maaier op één plek stopt en wiel(en) spinnen een combinatie is van oneffen en/of natte grond. De oplossing is om grond toe te voegen om de grond te egalen. Zorg voor een goede drainage van het gazon voor het maaien, en niet maaien tijdens zware regenval en waterkap.

Als de grensdraden zich in de verkeerde connectoren bevinden (dus het signaal is met de klok mee en niet met de klok mee) dan zal de maaier proberen buiten de omtrek te zijn. Als de maaier het gebied constant verlaat, verander dan de draden bij het laadstation (de draad in rode connector naar zwart verplaatsen en vice versa).

Onderhoud

1. Controleer en reinig de maaier regelmatig een keer per week.
2. Wanneer u de maaier voor het eerst gaat gebruiken, moeten de bladplaat, beschermplaat en messen eenmaal per maand worden gecontroleerd.
3. Het is belangrijk dat de messen en bladplaat gemakkelijk draaien.
4. Blade randen mogen niet worden beschadigd. De levensduur van de mes is afhankelijk van het type gras, grond, gazon etc.
5. Werken met doffe messen geeft een slecht maairesultaat, dat meer kracht nodig heeft om te maaien wat betekent dat de maaier een kleiner gebied per keer beslaat.
6. Laad de batterij volledig op aan het einde van het seizoen voor de winteropslag. Als de opslagtijd langer dan een jaar is moet u de maaier opladen voor gebruik.

Winterstalling

1. De maaier moet vóór de winteropslag zorgvuldig worden gereinigd. Laad de batterij volledig op voordat u deze opbergt
   .2. Bewaar de maaier in het station en plaats deze in een droge ruimte ter bescherming tegen vorst, bij voorkeur opgeslagen in de originele verpakking.
2. Grensdraad kan worden achtergelaten in uw gazon. Wanneer het laadstation wordt verwijderd, moet u het uiteinde van de grensdraad beschermen tegen vocht met elektrische tape.

Na winterstalling

1. Controleer voor gebruik of de maaier, grensdraad en laadstangen gereinigd moeten worden. Als de oplaadstrips roestig lijken te zijn, reinig ze dan met een schuurdoek of een geschikte schuurdoek. Controleer of de tijd en datum van de maaier juist zijn ingesteld.
2. Controleer of de messen moeten worden vervangen.
3. Controleer of de messen en bladplaat gemakkelijk draaien.

Productverzorging

Draag beschermende handschoenen bij het hanteren, reinigen of vervangen van het mes.

Om het risico op letsel te verminderen, moet u ervoor zorgen dat de veiligheidssleutel wordt verwijderd wanneer de maaier niet in gebruik is, wordt vervoerd, gehanteerd of opgeslagen.

Productondersteuning

Ga voor meer informatie naar ons ondersteuningsgebied waar u hulp kunt vinden bij het oplossen van problemen, waaronder online handleidingen, veelgestelde vragen en video's over instructies, evenals originele reserveonderdelen en vervangingsonderdelen die compatibel zijn met uw product.

www.****.com

Online

Live chat ondersteuning

How-to video's

Wanneer het product het einde van zijn levensduur heeft bereikt, mogen het en de Li-Ion-batterij die het bevat niet worden weggegooid met algemeen huishoudelijk afval. De batterij moet uit het product worden verwijderd en beide moeten op de juiste manier worden weggegooid bij een erkende recyclingfaciliteit.

Li-lon

ALLEEN VOOR HUISHOUDELIJK GEBRUIK

[e-mail]

https://helpcenter.zoefrobot.nl/nl

TECHNISCHE DATEN

[e-mail]

https://helpcenter.zoefrobot.nl/nl

SPÉCIFICATION TECHNIQUE

[e-mail]

https://helpcenter.zoefrobot.nl/nl

TECHNICAL SPECIFICATION

Battery Li-ion 22.2V/2600/5200mAh
Adapter	25.5V/2.0A @ 100~240V
Blade motor speed	3200~3500rpm
Weight	16kg
Working capacity	600m2/1500m2 +/- 20%
Moving speed 22m/min
