GEBRUIKSAANWIJZING Rob MR08Z Zoef Robot

Gefeliciteerd met de aankoop van uw Zoef Robot Grasmaaier. Wij hopen dat u er veel plezier aan zult beleven.

Mochten er vragen zijn kijk dan op www.ZoefRobot.nl of op ons Youtube kanaal! Wij verbeteren onze maaiers en de handleiding continue.

De meest actuele handleiding kunt u dan ook altijd op onze website vinden. https://www.zoefrobot.nl/service-voor-u/handleidingen.html

Bedankt voor uw goede keus!

ZOEF ROBOT

Your Robot Brand

INHOUDSOPGAVE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

INHOUD VAN DE DOOS 7

INSTALLATIE 8

Installatie van het Oplaad Station 8

Installatie van de Begrenzingskabel 9

Installatie Overzichtstekening 12

Maaihoogte instellen 13

Opladen voor gebruik 14

BEDIENING 15

Starten Robot maaier 15

Maaien van de randen van het gazon 15

Bediening met afstandsbediening 17

ONDERHOUD 19

A. Schoonmaken 19

B. Winterstalling 19

C. Na Winterstalling 20

D. Bij Onweer 20

PROBLEMEN OPLOSSEN 21

Betracht altijd de nodige voorzichtigheid bij het gebruik van uw Zoef Robot Grasmaaier.

Om het risico op schade en letsel te beperken dienen de instructies zorgvuldig te worden geleze bij het instellen, gebruik en onderhoud de veiligheidsvoorzorgsmaatregelen in acht genomen te worden!

Lees, voordat u verder gaat met het uitpakken van de verpakking, de onderstaande inst veiligheidsvoorzorgsmaatregelen nauwkeurig door. Bewaar de gebruikers handleiding zodat u d nodig, op een later tijdstip nog eens kunt raadplegen.

Waarschuwingen en belangrijke instructies

Waarschuwing:

• Lees aandachtig de gebruiksaanwijzing voordat u de Zoef Robot Grasmaaier gaat gebruiken.
• Blijf op een veilige afstand van de Zoef Robot Grasmaaier wanneer deze zijn werk doet.
• Zet de Zoef Robot Grasmaaier uit voordat u deze optilt, schoonmaakt of er onderhoud aan pleegt.
  • Ga niet op de Zoef Robot Grasmaaier zitten.
• Reinig de Zoef Robot Grasmaaier niet met stromend water en of scherpe voorwerpen.

Nooit:

• De Zoef Robot op een koude plaats opslaan. (Maar altijd tussen de -10 en +40 graden Celsius)
• De Zoef Robot naast een verwarming of vuur opslaan.
• De Zoef Robot zelf uit elkaar halen. De garantie vervalt wanneer u dit wel doet.
• De Zoef Robot laten vallen of blootstellen aan hevige trillingen.
• De Zoef Robot gebruiken wanneer er onderdelen kapot zijn.
• De Zoef Robot of de rand apparatuur met natte handen aanraken.
• De Zoef Robot gebruiken tijdens onweer of bij lang gras dat nat is.
• Kinderen en/of huisdieren in de buurt laten komen van de Zoef Robot.
• Handen en/of voeten in de buurt laten komen van de ronddraaiende messen.
• De Zoef Robot optillen of dragen wanneer de machine aanstaat en de messen draaien.
• De Zoef Robot gebruiken wanneer een van de veiligheidsmechanismen kapot is.
• De oplader gebruiken wanneer het netsnoer kapot is.
• De oplader verwijderen door aan het netsnoer te trekken.
• Proberen om een kapot netsnoer of Zoef Robot Grasmaaier zelf te repareren. Neem hiervoor contact op met het verkooppunt waar u de Zoef Robot heeft gekocht, of neem contact op met Zoe Robot.

Belangrijke instructies voordat u de Zoef Robot Grasmaaier gaat gebruiken:

• Zoef Robot werkt alleen pas na aanleg van de grondkabel!
• Gebruik de Zoef Robot alleen overdag wanneer het zicht goed is.
• Zorg ervoor dat er geen voorwerpen of begroeiing op het gazon aanwezig zijn die de Zoef Robot kunnen beschadigen.
• De Zoef Robot kan zijn werk niet doen wanneer de hellingshoek groter is da ^h 30
• Verwijder de startsleutel uit De Zoef Robot wanneer u deze niet gebruikt.
• Het is belangrijk om toezicht te houden op de Zoef Robot wanneer deze zijn werk doet. Dit om mogelijk gevaarlijke situaties te voorkomen.
• Druk in geval van nood situaties op de noodknop boven op de Zoef Robot grasmaaier om deze te stoppen.
• Schakel de Zoef Robot Grasmaaier uit wanneer u deze niet gebruikt. Wanneer u voor een lange periode de maaier niet gebruikt plaats de Zoef Robot dan in een droge omgeving met een temperatuur tussen de -10en +40° Celcius en laad dan elke drie maanden de batterij volledig op.

INHOUD VAN DE DOOS

Pen (50x) voor Begrenzingskabel

Pen (4x) voor Oplaad Station

INSTALLATIE

1. INSTALLATIE VAN HET OPLAAD STATION

LET OP

• Het oplaadstation moet aan de buitenrand van het te maaien oppervlakte gepositioneerd worden. Deze kan niet gepositioneerd worden naast een tuinhuisje welke als een eiland op het grasveld staat.
• De maximale afstand tussen de maaier en de grenskabel mag niet groter zijn dan 16m.
• Plaats het Oplaad Station op een vlakke, stevige ondergrond.
• Zorg voor een veilige stroomvoorziening vlak in de buurt van het Oplaadstation.

Het Oplaad Station moet op een vlakke ondergrond geplaatst worden, dus niet op een hellend vlak.

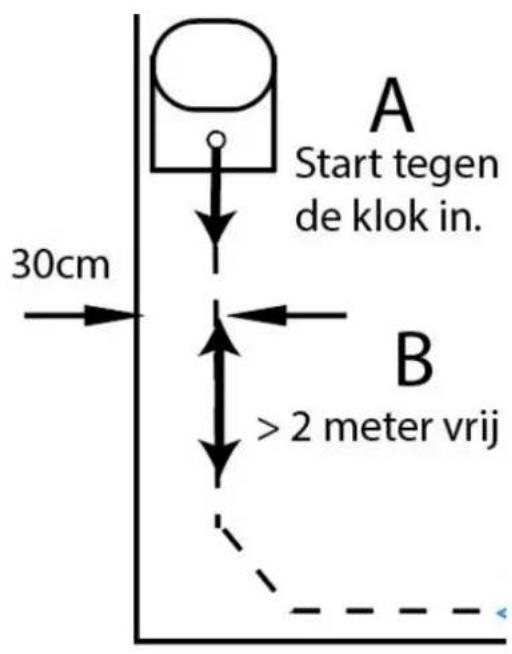

Zorg dat er 2 meter voor het Oplaad Station geen obstakels of hoeken aanwezig zijn.

Plaats het oplaadstation 40cm van de zijkant van het gras.

Afstand aan de achterkant van het oplaadstation moet minimaal 40cm zijn.

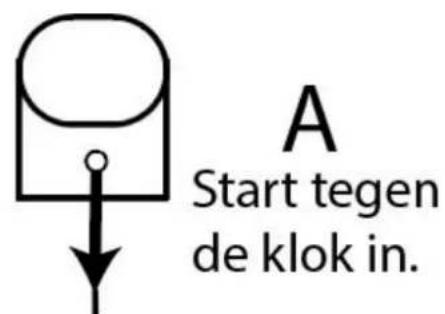

Het Oplaad Station moet met de voorkant tegen de klok in geplaatst worden op de begrenzingskabel.

Zet het begin van de begrenzingskabel vast onder het oplaad station.

Zorg ervoor dat de begrenzingskabel in de groef onder het oplaad station valt.

Zet het oplaad station vast met de daarvoor bijgeleverde pinnen.

2. INSTALLATIE VAN DE BEGRENZINGSKABEL:

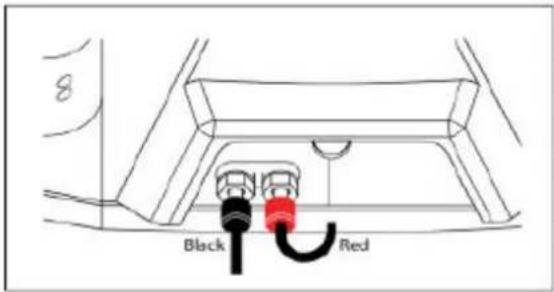

A De Begrenzingskabel begint onder het Oplaad Station. Rol de kabel tegen de klok in af langs de grasrand en eindigt aan de achterkant van het Oplaad Station.

B De Begrenzingskabel moet in de groef onder het Oplaadstation geplaatst worden.

Tenminste 2 meter recht uitgerold worden voordat er een eerste hoek gemaakt mag worden.

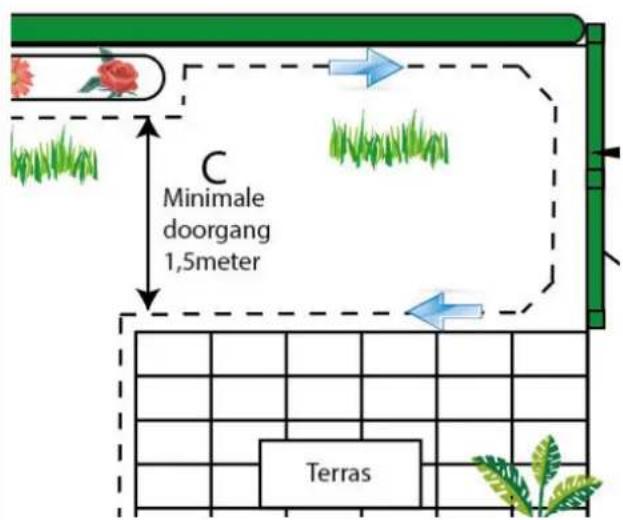

C De minimale afstand tussen de Begrenzingskabels moet 1,5 meter bedragen

D		DMAak geen hoeken van 90 graden!Leg deze aan zoals hiernaast weergegeven.

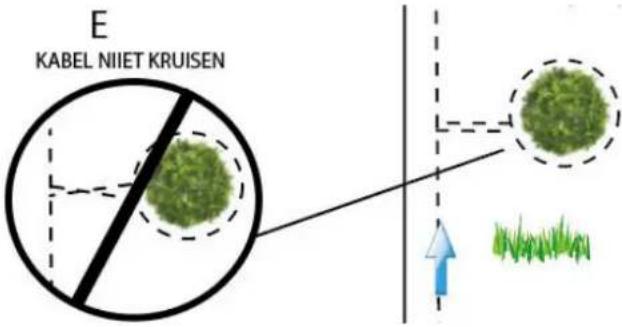

		EWanneer er in het gazon een boom, struik of een vast object staat isoleer deze dan door er met de Begrenzingskabel een semi-ring omheen te leggen.De kabel mag niet gekruist worden!

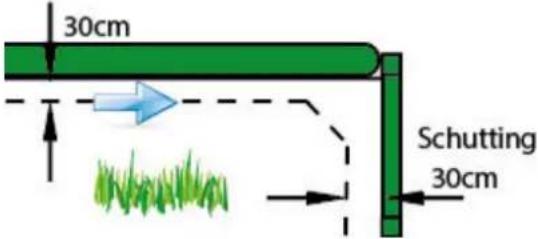

		GDe afstand van de Begrenzingskabel en een object (bijv. tuin, hek of muu moet minimaal 30 cm zijn.

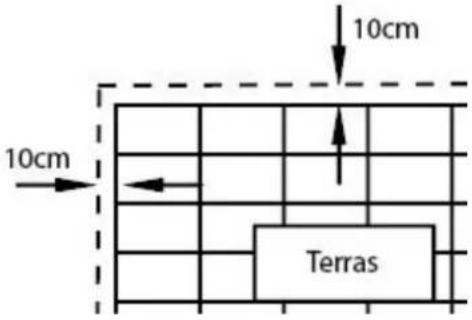

		De afstand van de Begrenzingskabel en een tegel (bijv. terras of pad) moet minimaal 10 cm zijn.Let op!:De tegels moet wel gelijke hoogte als het gras hebben.!

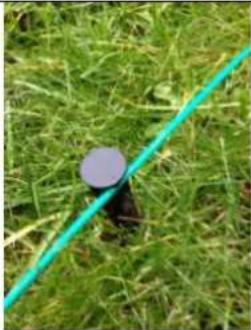

		Bevestig de Begrenzingskabel in de pen en sla de pen goed in de grond.Zorg dat de Begrenzingskabel goed strak staat en zo laag mogelijk is.Sla om de 2 tot 3 meter een pen.

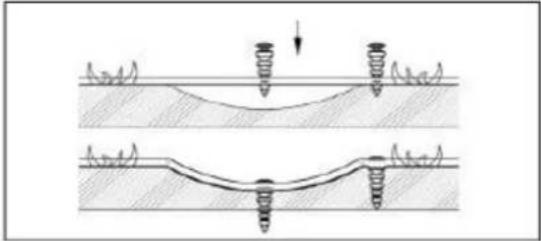

		Zorg dat de Begrenzingskabel strak tegen de ondergrond wordt gefixeerd. Wanneer de ondergrond ongelijk is dient u de pennen dichter bij elkaar te plaatsen
		Zorg er voor dat u wanneer u de Begrenzingskabel vast maakt u 10 tot 15 cm kabel aan zowel het begin als het eind overheeft om deze te bevestiger aan het Oplaad Station.Strip de Begrenzingskabel aan beide uiteinden zodat 2 tot 3 cm koperdraad zichtbaar wordt.Draai de aansluitpunten los en sluit de de draden en sluit de kabel die onder het oplaadstation door gaat aan op het rode aansluitpunt.Sluit de kabel aan de achterzijde aan op het zwarte aansluitpunt.Sluit daarna de stroomkabel aan.Steek de stekker pas in het stopcontact als alles goed is aangesloten!

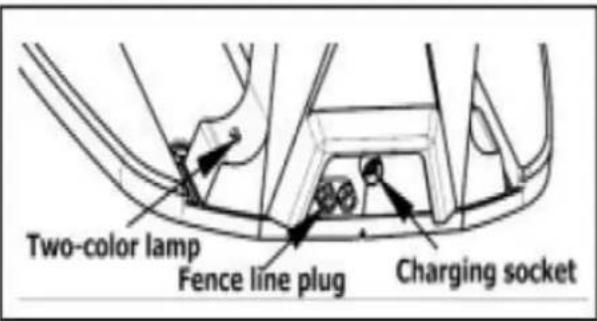

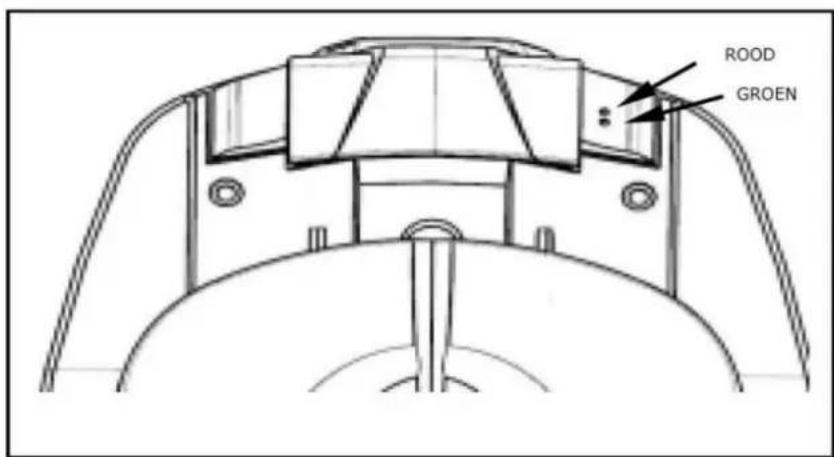

		Rechter LED Uit = Kabel is oké Rechter LED knippert = Kabel niet okéLED Groen = volledig opgeladen of goed aangesloten (als de robot er niet op staat)LED Groen uit = Geen stroom
Indien u niet de gehele lengte van de Begrenzingskabel gebruikt, rol deze dan niet op maar knip deze af.HAAL ALTIJD EERST DE STROOM VAN HET OPLAADSTATION VOORDAT U IETS MET DE GRENSKABEL GAAT DOEN!

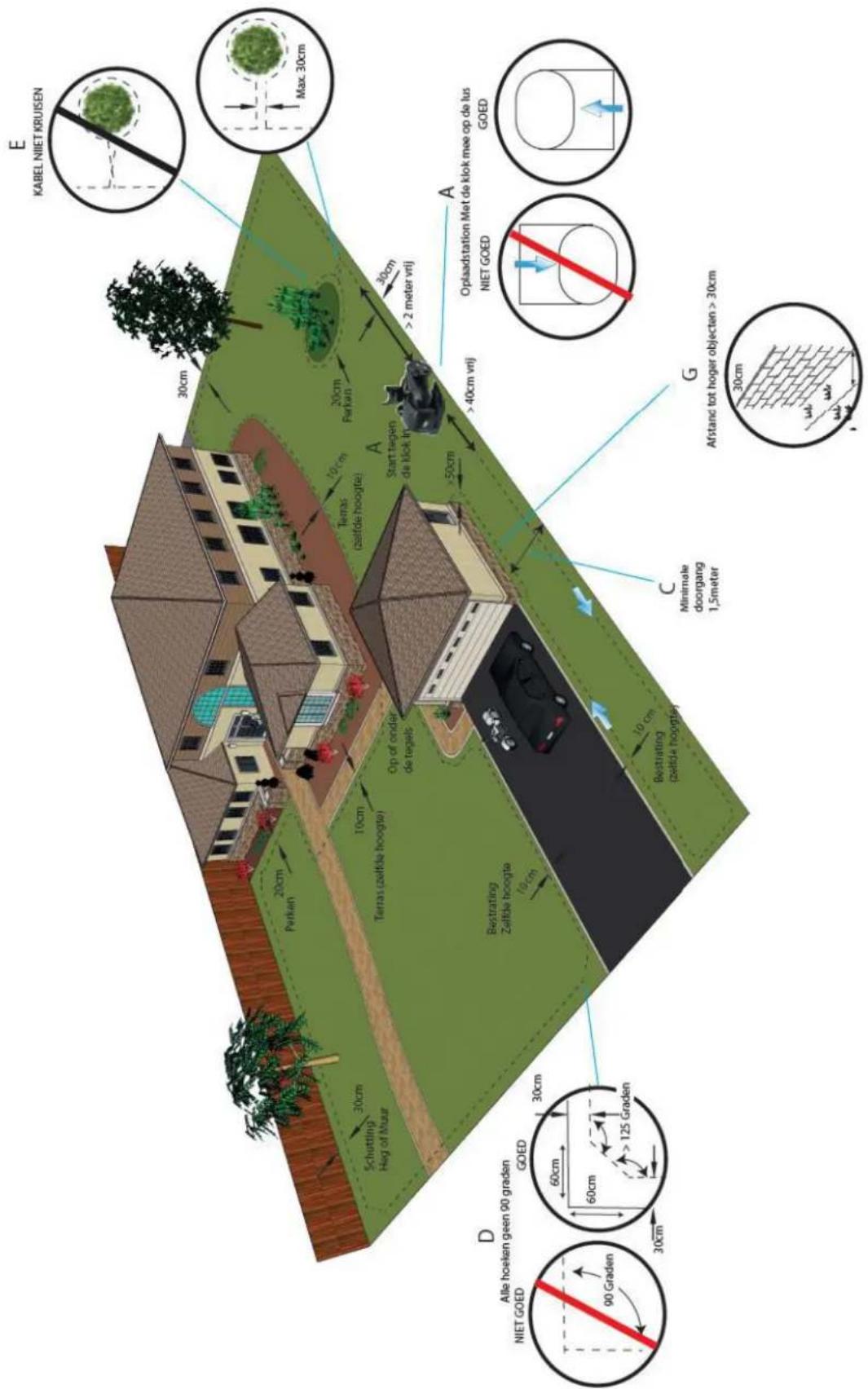

1. INSTALLATIE OVERZICHTSTEKNING:


4. MAAI HOOGTE INSTELLEN:

De maaihoogte kan worden aangepast door de messen te veranderen of deze in een andere positie te plaatsen. Er zijn 3 verschillende maaihoogten en 2 verschillende typen messen.

Voor het instellen van de juiste maai hoogte verwijderd u de messen met de daarvoor bijgeleverde steeksleutel. U kiest de gewenste maaihoogte van 3, 4 of 5 cm en plaatst de daarbij passende messen weer terug.

LET OP!

• Zorg ervoor dat de machine uitstaat!!!

De Zoef Robot Grasmaaier kan worden opgeladen in het Oplaad Station. De uitstekende connectoren aan de voorzijde van de grasmaaier moeten hiervoor in contact komen met de connector platen op het Oplaad Station. Wanneer de grasmaaier opgeladen moet worden zal deze uit zichzelf de weg vinden naar het Oplaad Station en automatisch opladen

De Zoef Robot Grasmaaier kan ook worden opgeladen door de bijgeleverde adapter rechtstreeks met de achterkant van de grasmaaier te verbinden.

LED Groen Aan = Volledig opgeladen of aan het laden LED Groen Uit = Oplaadstation heeft geen stroom.

LED Rood Uit = Kabel is oké LED Rood knippert = Kabel niet oké

LET OP!

• Zorg dat de Net aansluiting goed verbonden is met het Oplaad Station.
- Zorg dat de batterij volledig is opgeladen voordat u de Zoef Robot Grasmaaier voor het eerst gebruikt.
- De connectorplaten op het Oplaad Station staan onder Spanning (24V DC). Raak deze om kortsluiting te voorkomen niet aan.

BEDIENING

• Zorg ervoor dat voordat u de eerste keer de Zoef Robot Grasmaaier gaat gebruiken het gras niet te lang is. Het lange gras kan de sensor hinderen waardoor de grasmaaier zijn werk niet kan doen.
• Zoef Robot werkt alleen pas na aanleg van de grondkabel!

1. STARTEN ROBOTMAAIER

A. Plaats de Zoef Robot Grasmaaier op het Oplaad Station.
B. Steek de sleutel in het contactslot en draai de sleutel naar ON. U hoort nu een pieptoon. Hoort u deze niet controleer dan of de Stopknop is ingedrukt. Wanneer dit het geval is ontgrendel deze dan.
C. Druk vervolgens op de ☺ knop van de afstandsbediening en druk daarna op AUTO. De Robot Grasmaaier zal nu beginnen met het maaien van het gras volgens een automatisch patroon.

2. MAAIEN VAN DE RANDEN VAN HET GAZON

Het maaien van de randen van het gazon kan op 2 manieren:

1. Start achter het oplaadstation

A. Plaats de Zoef Robot Grasmaaier, achter het Oplaad Station, op de Begrenzingskabel (met de klok mee).
B. Steek de sleutel in het contactslot en draai de sleutel naar ON. U hoort nu een pieptoon. Hoort u deze niet controleer dan of de Stopknop is ingedrukt. Wanneer dit het geval is ontgrendel deze dan.
C. Druk vervolgens op de knop van de afstandsbediening en druk daarna op AUTO. De Robot Grasmaaier zal nu langs de Begrenzingskabel het gras maaien en naar het Oplaad Station gaan. Wanneer de uitstekende connectoren van de Robot

Grasmaaier in contact komen met de connector platen op het Oplaad Station zal de Zoef Robot Grasmaaier teruggaan naar het gazon en beginnen met het maaien van het gras volgens een automatisch patroon.

2. Vanuit een willekeurige plaats op het gazon

A. Start de maaier zoals omschreven bij 1. Starten Robotmaaier (pag 15)
B. Als de robot in het veld is. Druk vervolgens op MANUAL en stuur met behulp van de F, L en R toetsen de Robot Grasmaaier naar de begrenzingskabel.
C. En druk vervolgens (voordat de Robot Grasmaaier in de buurt is van de begrenzingskabel) weer op AUTO.
D. De Robot Grasmaaier zal nu zelf de begrenzingskabel opzoeken en hierlangs het gras maaien.
E. Wanneer de uitstekende connectoren van de Robot Grasmaaier in contact komen met de connector platen op het Oplaad Station zal de Zoef Robot Grasmaaier teruggaan naar het gazon en beginnen met het maaien van het gras volgens een automatisch patroon.

LET OP:

De afstandsbediening werkt pas als de robot de begrenzingskabel verlaten heeft!

FULL & GO: Als de maaier leeg is zal deze naar het oplaadstation gaan. Zodra deze opgeladen is gaat Rob weer maaien. Dit zal hij niet doen als Rob middels Charge op de afstandbedeining naar het oplaadstation gaat.

3. BEDIENING AFSTANDSBEDIENING

LET OP:

• WERKT ALLEEN NADAT DE CONTACTSLEUTEL OP ON STAAT.
• BIJ GEEN REACTIE: DRUK OP DE STOPKNOP EN PROBEER OPNIEUW.

A. HANDMATIG BEDIENING (MANUAL)

-2,5H = Geen functie

B. CHARGE = Terug naar oplaadstation Wanneer u wilt dat de Zoef Robot Grasmaaier teruggaat naar het Oplaad Station druk dan op de CHARGE knop.

C. CUTTING MODE = Wanneer de Zoef Grasmaaier in de MANUAL modus staat kunt u op de knop CUTTING MODE drukken. De grasmaaier gaat nu in cirkels het gras maaien. Druk op L of R om de richting aan te passen en druk op F of B om de grasmaaier vooruit of achteruit te laten bewegen.

D. AUTO = Automatisch maaien

Vervolgen automatisch maaien; Druk na het Pauzeren eerste op en dan AUTO

LET OP:

• De knoppen L, R, F, B en KNIVES kunnen alleen gebruikt worden indien de Zoef Robot Grasmaaier in de MANUAL modus staat. (Dus niet in AUTO modus)
• Wanneer de Zoef Robot Grasmaaier terug gaat naar het Oplaad Station, of dit nu gebeurt in de AUTO modus of in de MANUAL modus, werken de F en B knoppen niet. De R en L knoppen kunnen gewoon gebruikt worden.
• De afstandsbediening werkt niet wanneer de Zoef Robot Grasmaaier zich binnen een afstand van 20 cm van de Begrenzingskabel bevindt.
• Verwijder de batterij van de afstandsbediening wanneer u deze een tijd niet gebruikt.
• Als de STOP KNOP op de robot ingedrukt is dient u nogmaals de STOP KNOP in te drukken om het apparaat "vrij te geven".
  Daarna volg "1. STARTEN ROBOT MAAIER"

LET OP:

Om de randen goed te maaien dient u 1 maal per week de robotmaaier achter het oplaadstation handmatig aan te zetten, zodat hij de randen volledig maait.

ONDERHOUD:

Voor een langere levensduur en een gelijkmatige werking, is het van belang dat u de Zoef Robot Grasmaaier regelmatig controleert en schoonmaakt en indien nodig versleten onderdelen vervangt.

Het is belangrijk dat de messen vrij en makkelijk kunnen draaien. Het snijvlak van de messen moet onbeschadigd zijn. De levensduur van de messen hangt onder andere af van het soort gras, de grondsoort, het voorkomen van voorwerpen zoals dennenappels, wortels en stenen en de grootte van het werkgebied. Hierdoor kan de levensduur van de messen sterk uit een lopen.

LET OP:

Beschadigde messen leveren een slechter maai resultaat op. Het gras wordt rafelig en de Robot Gasmaaier zal meer energie verbruiken zodat deze moeite krijgt om een even groot maaigebied als voorheen te bestrijken.

A. Schoonmaken:

Het is van belang dat u de Zoef Robot Grasmaaier goed schoon houdt. Wanneer er een grote hoeveelheid gras onder de machine blijft plakken heeft dit invloed op zijn prestaties. Gebruik voor het reinigen een zachte borstel.

LET OP:

Gebruik voor het reinigen nooit een hogedrukreiniger of stromend water.

Gebruik ook nooit een oplosmiddel.

Zet de Zoef Robot Grasmaaier altijd uit.

Gebruik een zachte borstel (bv een afwasborstel) en een vochtige doek.

• Onderkant en messen: Maak de messen en de onderkant schoon en reinig de achterwielen en het voorwiel.
• Carrosserie: Gebruik een vochtige doek of een zachte spons om de carrosserie te reinigen. Wanneer deze sterk vervuild is maak dan gebruik van een milde zeepoplossing.
• Oplaad Station: Haal regelmatig bladeren, gras en andere voorwerpen van het Oplaad Station. Deze kunnen het dokken belemmeren.

B. Winterstalling:

Robot

• Voordat de Zoef Robot Grasmaaier in de winterstalling wordt gezet dient deze eerst grondig schoongemaakt te worden.
• Om de werking en levensduur van de batterij te garanderen is het van belang dat de Zoef Robot Grasmaaier volledig is opgeladen voordat deze zijn winterslaap gaat houden.

LET OP:

Wanneer de accu niet volledig is opgeladen, en na elk 3 maanden niet wordt opgeladen, kan hij beschadigd raken en in uiterst geval onbruikbaar worden.

Controleer alle slijtage gevoelige onderdelen zoals de messen en wielen. Vervang deze indien nodig zodat de Zoef Robot Grasmaaier weer optimaal zijn werk kan gaan doen bij de start van het volgende seizoen.

Stal de Zoef Robot Grasmaaier, bij voorkeur in de originele verpakking, op een droge en vorstvrije plek.

Oplaadstation:

Berg de Net Adapter en het Oplaad Station binnen op. De Begrenzingskabel kan buiten blijven liggen. Zorg er wel voor dat u de uiteinden beschermt tegen vocht door ze bijvoorbeeld in te smeren met vet.

C. Na de Winterstalling:

Controleer, voordat u de Zoef Robot Grasmaaier weer in gebruik gaat nemen, of zowel de connectoren als de connector platen schoon zijn. Controleer ook of de tijd en datum op de display nog juist zijn.

D. Bij Onweer:

Wanneer er kans bestaat op onweer adviseren wij op alle aansluitingen van het Oplaad Station los te koppelen (voeding en begrenzingskabel). Dit om het risico op schade aan de Zoef Robot Grasmaaier te beperken.

Alle draden kunnen weer, op de juiste manier, worden aangesloten wanneer de dreiging op onweer is verdwenen.

PROBLEEMOPLOSSINGEN:

1. De Zoef Robot Grasmaaier start niet.

• Druk de stop knop in en probeer opnieuw om de robotmaaier aan te zetten.
• Controleer of de Zoef Robot Grasmaaier op de begrenzingkabel staat.
• De rechter rode LED op het oplaadstation brand -> De Begrenzingskabel is onderbroken. Controleer de Begrenzingskabel op breuken en repareer deze.
• Controleer of de batterij is opgeladen. Het kan voorkomen dat wanneer de Zoef Robot Grasmaaier een langere tijd niet gebruikt is de batterij leeg is. Laad deze dan volgens de instructie weer op. Het is aan te raden om, wanneer u de Zoef Robot Grasmaaier voor een langere tijd niet gebruikt, de batterij elke 3 maanden op te laden.
• Als de maaier helemaal niet aan gaat zelf na het opladen, probeer dan op te laden door de netwerkadapter direct op de maaier aan te sluiten.
• Controleer of de batterij van de afstandsbediening leeg is door op een toets te drukken. Brand het lampje niet. Vervang dan de batterij.

2. De Zoef Robot Grasmaaier beweegt niet.

• Controleer of de bumper niet vast zit. Zet de Zoef Robot Grasmaaier uit, controleer de bumper en verwijder eventuele voorwerpen of gras dat vast zit rondom de bumper.
• Controleer of de sensor niet vuil is. Is dit wel het geval maak deze dan voorzichtig schoon.
• Wanneer het gras te lang is als u voor het eerst de Zoef Robot Grasmaaier gaat gebruiken kan het zijn dat de sensor hierdoor niet goed functioneert. Maai het gras met een conventionele grasmaaier korter.
• Controleer of de helling waarop de Zoef Robot Grasmaaier staat niet groter is dan 30°. Hij stopt namelijk vanzelf bij een hellingshoek vaaf 30eer.

3. De Zoef Robot Grasmaaier maait niet naar behoren.

• Zet de Zoef Robot Grasmaaier uit en controleer de messen. Kijk of ze goed gemonteerd zijn. Vervang de messen als ze beschadigd zijn.
• Controleer of de ruimte onder de Zoef Robot Grasmaaier waarin de messen draaien niet vol zit met gras of andere voorwerpen. Haal deze weg en herstart de grasmaaier.
• Controleer of het gras niet te nat is. Ten gevolge van het automatische beschermingssysteem zal de Zoef Robot Grasmaaier stoppen.

4. De Zoef Robot Grasmaaier gaat continue uit het begrensde gebied.

• Controleer of de hoeken niet te scherp zijn. De hoeken moeten ten minste 125° zijn. Zie ook punt D op pagina 10 de uitleg daarbij.
• De Begrenzingskabel bevindt zich te dicht bij een helling. Verplaats de Begrenzingskabel en plaats deze volgens de instructies.

5. De Batterij laadt niet op.

• Controleer of de uitstekende connectoren op de Zoef Robot Grasmaaier contact maken met de connector platen op het Oplaad Station.
• Controleer of de uitstekende connectoren of de connectorplaten vuil zijn. Maak deze dan schoon. Let op: schakel eerst de stroom uit!
• Controleer of de batterij nog goed is. Vervang deze indien nodig.

6. De Zoef Robot Grasmaaier gaat niet terug naar het Oplaad Station om op te laden.

• De Begrenzingskabel is te lang. Het vermogen van de Batterij is onvoldoende om terug te keren naar het Oplaad Station. Schakel de Zoef Robot Grasmaaier uit en breng hem naar het Oplaad Station.
• Wanneer de Zoef Robot Grasmaaier gestopt wordt door obstakels schakelt hij zichzelf uit.

Model: Rob	MR08Z
Afmeting	59 x 58 x 23 cm
Netto Gewicht	10 kg
Werk Spanning	24V
Vermogen	130W
Oplaadtijd	4 uur
Werktijd	2,5 tot 3 uur
Snelheid	18-20 m/min
Geluid	< 70 dB
Max. maai oppervlak	3000m2
Max. maai oppervlak per 100 m kabel	600m2
Oplaad Station	2A/230 IP4
Batterij Afstandsbediening	12V
Toerental messen	5000rpm

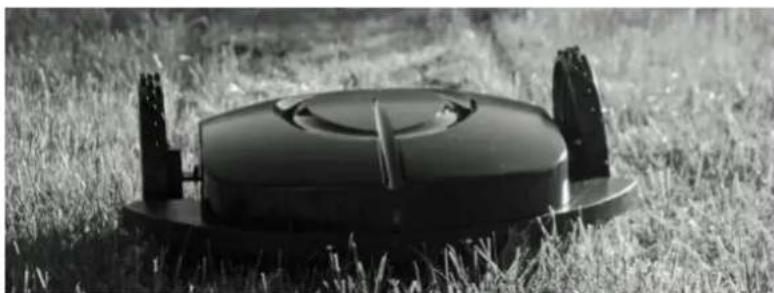

FUNCTIES ROB

- Een intelligente techniek die er voor zorgt dat de grasmaaier automatisch terug keert naar het Oplaad Station zodra de accu bijna leeg is

- Een Anti botst Sensor die er voor zorgt dat de grasmaaier obstakels zal vermijden tijdens zijn werkzaamheden.

- Een intelligente regensensor die er voor zorgt dat de grasmaaier automatisch terug keert naar het Oplaad Station zodra het gaat regenen.

- Intelligente veiligheids- en beschermingsmaatregelen die er voor zorgen dat de messen stoppen met draaien zodra de grasmaaier opgetild of gekanteld wordt en die er voor zorgen dat de grasmaaier automatisch stopt met het opladen van de batterij zodra deze volledig opgeladen is of op het moment dat de motor overbelast raakt.

- Het werkgebied wordt bepaald door een intelligent navigatie systeem. Deze bepaald de te volgen route.

- Een intelligent grasdetectie systeem dat de dichtheid van het gras bepaald om tot een geschikte maai instelling te komen.

Start tegen de klok in.

A
