BEDIENUNGSANLEITUNG Rob MR08Z Zoef Robot

TECHNISCHE GEGEVENS 23

FUNCTIES ROB 23

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

TECHNISCHE SPECIFICATIES:

Herzlichen Glückwunsch zu dem Ankauf Ihres Zoef Robot Rasenmähers. Wir wünschen Ihnen viel Spaß bei Ihrem Ankauf.

Haben Sie Fragen, besuchen Sie dann unsere Website www.ZoefRobot.nl oder unsou YouTube-Kanal!

Vielen Dank für Ihr Vertrauen!

ZOEF ROBOT

Enjoy Intelligent Life

INHALTSVERZEICHNIS

WICHTIGE SICHERHEITSHINWEISE 5

KARTONINHALT 7

INSTALLATION 8

Installation der Ladestation 8

Die Montage des Begrenzungskabels 9

Überblick über die Installation 12

Schnitthöhe einstellen 13

Aufladen vor Gebrauch 14

BETRIEB 15

Starten des Mähroboters 15

Mähen der Kanten des Rasens 15

Der Betrieb mit Fernbedienung 17

WARTUNG 19

A. Reinigung 19

B. Aufbewahrung im Winter 19

C. Inbetriebnahme im Frühjahr 20

D. Bei Gewitter 20

PROBLEMLÖSUNGEN 21

TECHNISCHE DATEN 23

FUNKTIONEN VON ROB 23

WICHTIGE SICHERHEITSHINWEISE

Bitte handeln Sie immer mit Vorsicht beim Gebrauch Ihres Zoef Robot Rasenmähers.

Um das Risiko von Schäden und Verletzungen zu vermeiden sollten die Anweisungen sorgfältig werden, und sollten bei der Einstellung, dem Gebrauch und der Wartung die Sicherheitsvorkehr beachtet werden!

Bitte lesen Sie bevor Sie fortfahren mit dem Auspacken des Pakets sorgfältig die unten stehenden Anweisungen und Sicherheitsvorkehrungen. Bewahren Sie die Bedienungsanleitung auf, falls Sie einem späteren Zeitpunkt nochmal benötigen.

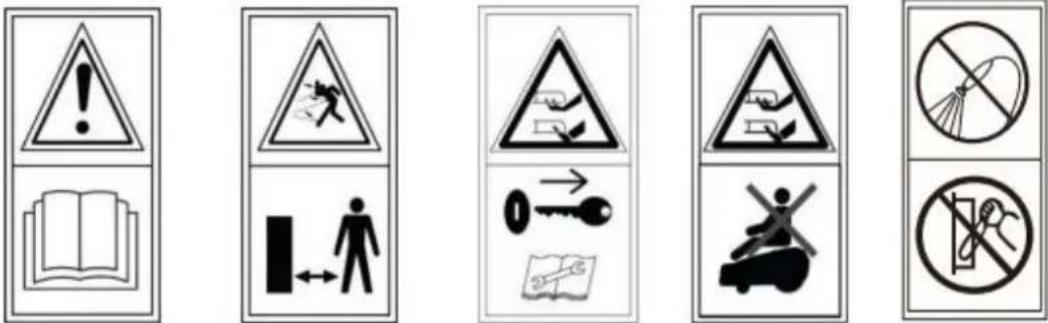

Warnungen und wichtige Hinweise:

Warnung:

• Lesen Sie die Anweisungen sorgfältig durch, bevor Sie den Zoef Robot Rasenmäher in Betrieb nehmen.
• Halten Sie einen Sicherheitsabstand zum Zoef Robot Rasenmäher ein, während dieser seine Arbeit erledigt.
• Schalten Sie den Zoef Robot Rasenmäher aus bevor Sie ihn anheben, reinigen, oder vor der Wartung des Geräts.
• Setzen Sie sich nicht auf den Zoef Robot Rasenmäher.
• Reinigen Sie den Zoef Robot Rasenmäher nicht mit fließendem Wasser oder scharfen Gegenständen.

Niemals:

- Den Zoef Robot an einem zu kalten Ort aufbewahren. (Sondern immer zwischen -10 und +40 Grad Celsius).

- Den Zoef Robot neben einer Heizung oder Feuer aufbewahren.

- Den Zoef Robot auseinanderbauen. Hierdurch erlischt die Garantie.

- Den Zoef Robot fallen lassen oder an starken Vibrationen aussetzen.

- Den Zoef Robot verwenden wenn bestimmte Teile kaputt sind.

- Den Zoef Robot oder die Peripheriegeräte mit nassen Händen berühren.

- Den Zoef Robot verwenden während eines Gewitters oder auf langem nassem Gras.

- Kinder und / oder Haustiere in der Nähe der Messer des Zoef Robot kommen lassen.

- Mit den Händen und / oder Füßen in der Nähe der runddrehenden Messer kommen.

- Den Zoef Robot hochheben oder verschieben wenn das Gerät eingeschaltet ist und die Messer sich drehen.

- Den Zoef Robot verwenden wenn der Sicherheitsmechanismus defekt ist.

- Das Ladegerät verwenden wenn das Netzkabel beschädigt ist

- Am Netzkabel ziehen um das Ladegerät zu entfernen.

- Versuchen, ein beschädigtes Netzkabel oder Zoef Robot Rasenmäher selbst zu reparieren. Bitte kontaktieren Sie stattdessen die Verkaufsstelle wo Sie den Zoef Robot gekauft haben, oder kontaktieren Sie Zoef Robot.

Wichtige Hinweise, bevor Sie den Zoef Robot Rasenmäher in Gebrauch nehmen:

- Zoef Robot funktioniert erst nach dem Anschließen des Massekabels!

- Verwenden Sie den Zoef Robot nur tagsüber bei ausreichender Sichtweite.

- Stellen Sie sicher, dass sich auf dem Rasen keine Gegenstände oder Pflanzen befinden, die den Zoef Robot beschädigen können.

- Der Zoef Robot funktioniert nicht wenn der Neigungswinkel größer ist als 45°.

- Entfernen Sie den Startschlüssel aus dem Zoef Robot wenn er nicht in Gebrauch ist.

- Um gefährliche Situationen zu verhindern, ist es wichtig, den Zoef Robot während der Verwendung zu überwachen.

- Drücken Sie im Notfall die Nottaste auf der Oberseite des Zoef Robot Rasenmähers um das Gerät zu stoppen.

- Schalten Sie den Zoef Robot Rasenmäher aus wenn er nicht in Gebrauch ist. Wenn Sie den Rasenmäher für längere Zeit nicht verwenden, lagern Sie den Zoef Robot dann in einer trockenen Umgebung mit einer Temperatur zwischen -10nd +40° Celsius, und laden Sie alle drei Monate die Batterie vollständig auf.

KARTONINHALT

Begrenzungskabel (100 Meter)

Fernbedienung

Zündschlüssel (2x)

Schraubenzieher

Messer (3x)

Schraubenschlüssel

Stift (50x) für Begrenzungskabel

Einschlaghaken (4x) für Ladestation

INSTALLATION

1. INSTALLATION DER LADESTATION:

ACHTUNG

• Stellen Sie die Ladestation auf eine ebene, stabile Oberfläche.
• Sorgen Sie für eine zuverlässige Stromversorgung in unmittelbarer Nähe der Ladestation.

Die Ladestation sollte auf einer ebenen, stabilen Oberfläche aufgestellt werden, also nicht auf einer schrägen Oberfläche.

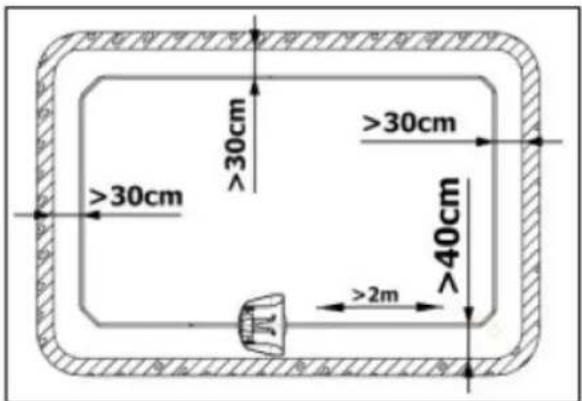

Stellen Sie sicher, dass es in einem Abstand von 2 Metern von der Ladestation keine Hindernisse oder Kanten gibt.

Platzieren Sie die Ladestation 30 cm vom Rand des Rasens.

Auf der Hinterseite der Ladestation soll einen Abstand von mindestens 40 cm eingehalten werden.


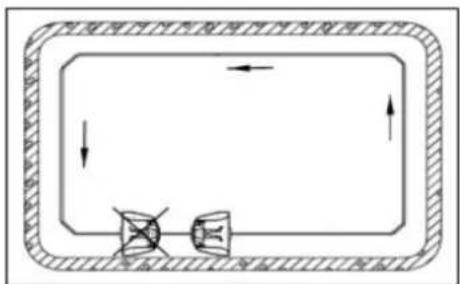

Die Ladestation soll mit der Vorderseite gegen die Uhr auf das Begrenzungskabel platziert werden.

Nut

Befestigen Sie den Beginn des Begrenzungskabels unter der Ladestation.

Stellen Sie sicher, dass sich das Begrenzungskabel in der Nut unter der Ladestation befindet.

Befestigen Sie die Ladestation mit den mitgelieferten Einschlaghaken.

2. INSTALLATION DES BEGRENZUNGSKABELS:

Das Begrenzungskabel beginnt unter der Ladestation.

Rollen Sie das Kabel gegen die Uhr entlang der Rasenkante ab, bis an der Rückseite der Ladestation.

B

Das Begrenzungskabel soll in die Nut unter der Ladestation platziert werden.

Es soll mindestens 2 Meter geradeaus ohne Kurven abgerollt werden.

C

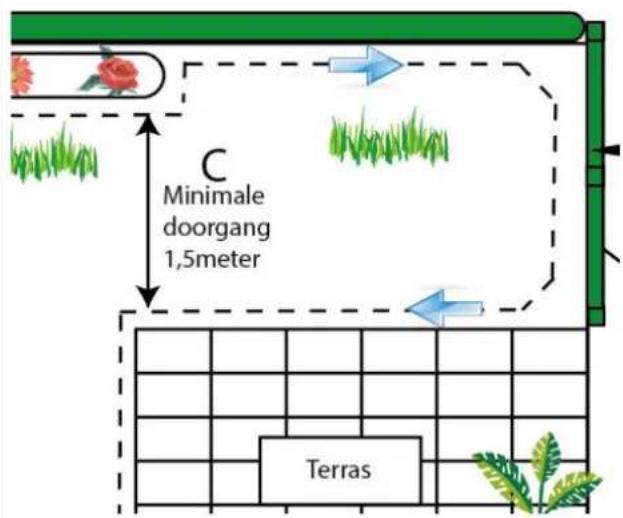

Der Mindestabstand zwischen den Begrenzungskabeln soll jeweils 1,5 Meter betragen.

D		DMachen Sie keine Winkel von 90 Grad!Folgens Sie dem nebenstehenden Beispiel.

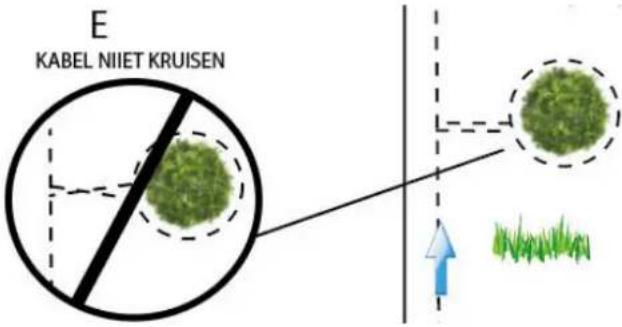

		EWenn auf dem Rasen ein Baum,Strauch oder Gegenstand steht,isolieren Sie diesen dann mit einem Begrenzungskabel in der Form eines halben Ringes.Das Kabel darf nicht gekreuzt werden!

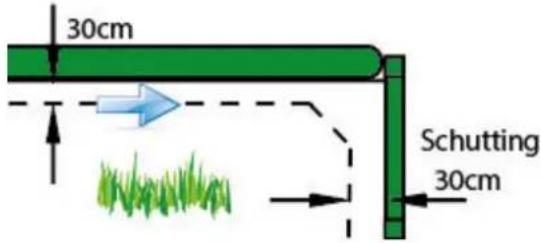

		GDer Abstand vom Begrenzungskabel zu einem Gegenstand (z.B. Garten, Zaun oder Wand) soll mindestens 30 cm betragen.

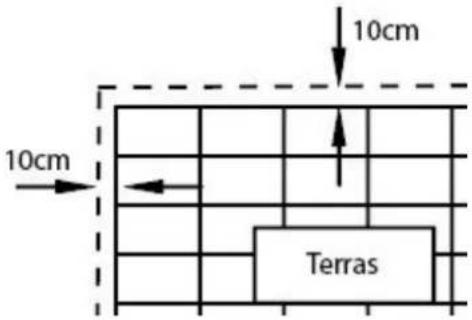

		Der Abstand vom Begrenzungskabel zu einer Fliese (z.B. Terrasse oder Pfad soll mindestens 10 cm betragen.Achtung!Die Fliesen müssen die gleiche Höhe haben wie das Gras!

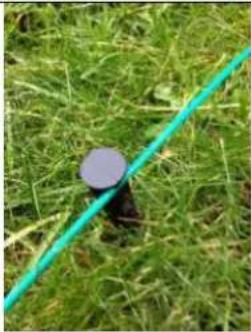

		Fixieren Sie das Begrenzungskabel mit dem Einschlaghaken und schlagen Sie den Einschlaghaken kräftig in den Boden.Stellen Sie sicher, dass das Begrenzungskabel straff genug auf dem Boden fixiert ist und so niedrig wie möglich liegt.Platzieren Sie alle 2 bis 3 Meter einen Einschlaghaken.

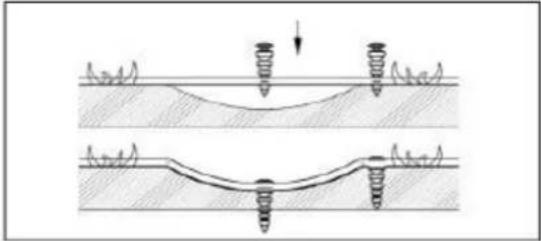

		Stellen Sie sicher, dass das Begrenzungskabel straff auf dem Boden fixiert ist.Wenn die Oberfläche uneben ist, sollen Sie die Einschlaghaken näher aneinander zu platzieren.

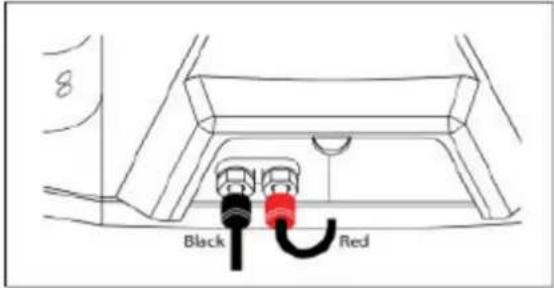

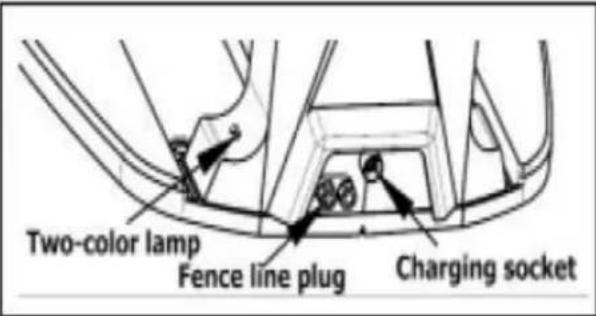

		Stellen Sie sicher, wenn Sie das Begrenzungskabel befestigen, dass sowohl am Beginn als am Ende 10 bis 15 cm Spielraum übrig bleibt um das Kabel an der Ladestation zu befestigen.Isolieren Sie das Begrenzungskabel an beiden Enden, so dass 2 bis 3 cm Kupferdraht sichtbar ist.Lösen Sie die Anschlusspunkte, schließen Sie die Drähte und verbinden Sie das Kabel, das unter der Ladestation liegt, mit dem roten Anschlusspunkt.Verbinden Sie das rückseitige Kabel mit dem schwarzen Anschlusspunkt.Schließen Sie dann das Netzkabel an.Stecken Sie das Netzkabel erst ein, wenn alles ordnungsgemäß angeschlossen ist!

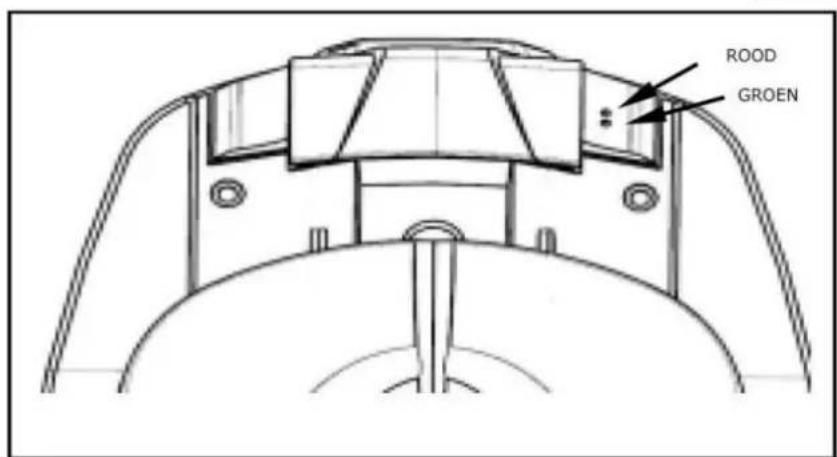

		LED rechts aus = Kabel ist in OrdnungRechte LED blinkt = Kabel nicht in OrdnungLED grün = voll aufgeladen oder richtig angeschlossen (wenn der Roboter nicht eingeschaltet ist)LED grün aus = Keine strom-versorgung
ACHTUNG Stecken Sie das Netzkabel erst ein, wenn alles ordnungsgemäß angeschlossen ist!

1. ÜBERBLICK ÜBER DIE INSTALLATION:


4. SCHNITTHÖHE EINSTELLEN:

Die Schnitthöhe kann durch Ändern der Messer eingestellt werden, oder durch Ändern der Position der Messer. Es gibt 3 verschiedene Schnitthöhen und zwei verschiedene Arten von Messern.

Um die richtige Schnitthöhe einzustellen entfernen Sie die Messer mit dem entsprechenden mitgelieferten Schraubenschlüssel. Sie wählen die gewünschte Schnitthöhe von 3, 4 oder 5 cm und platzieren dann die dazu passenden Messer.

ACHTUNG!

- Stellen Sie sicher, dass das Gerät ausgeschaltet ist.

Der Zoef Robot Rasenmäher kann in der Ladestation aufgeladen werden. Die herausstehenden Konnektoren müssen dazu mit den Verbindungsplatten auf der Ladestation in Berührung kommen. Wenn der Rasenmäher aufgeladen werden soll, wird er die Ladestation suchen und sich automatisch aufladen.

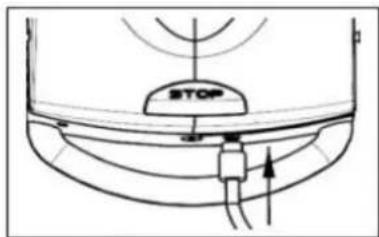

Der Zoef Robot Rasenmäher kann auch durch den Anschluss des mitgelieferten Netzadapters auf der Rückseite des Mähers aufgeladen werden.

LED grün an = vollständig aufgeladen oder aufgeladen LED grün aus = Ladestation hat keinen Strom.

LED rot aus = Kabel ist in Ordnung LED rot blinkt = Kabel nicht in Ordnung

ACHTUNG!

• Stellen Sie sicher, dass die Netzverbindung ordnungsgemäß an die Ladestation angeschlossen ist.
• Vergewissern Sie sich, dass der Akku vollständig aufgeladen ist, wenn Sie den Zoef Robot Rasenmäher zum ersten Mal verwenden.
  • Die Anschlussplatten auf der Ladestation stehen unter Spannung (24V DC). Um Kurzschluss zu verhindern, sollen Sie diese nicht berühren.

BETRIEB

• Achten Sie darauf, dass das Gras, bevor Sie zum ersten Mal den Zoef Robot Rasenmäher verwenden, nicht zu hoch ist. Hohes Gras kann den Sensor behindern, so dass der Rasenmäher nicht richtig funktioniert.
• Zoef Robot funktioniert erst nach dem Anschließen des Massekabels!

1. STARTEN DES MÄHROBOTERS

A. Platzieren Sie den Zoef Robot Rasenmäher auf die Ladestation.
B. Stecken Sie den Schlüssel in das Zündschloss und drehen Sie den Schlüssel auf ON. Sie hören einen Signalton. Wenn Sie keinen Signalton hören, überprüfen Sie dann, ob die Stopp-Taste eingedrückt ist. Wenn dies der Fall ist, entsperren Sie diese dann.
C. Drücken Sie dann die ⏻Taste auf der Fernbedienung, und danach AUTO. Der Mähroboter wird nun beginnen, nach einem festen Schema den Rasen zu mähen.

2. MÄHEN DER KANTEN DES RASENS

Zum Mähen der Kanten des Rasens gibt es 2 Möglichkeiten:

1. Vom Begrenzungskabel aus

A. Platzieren Sie den Zoef Robot Rasenmäher hinter der Ladestation auf das Begrenzungskabel (im Uhrzeigersinn).
B. Stecken Sie den Schlüssel in das Zündschloss und drehen Sie den Schlüssel auf ON. Sie hören einen Signalton.

Wenn Sie keinen Signalton hören, überprüfen Sie dann, ob die Stopp-Taste eingedrückt ist. Wenn dies der Fall ist, entsperren Sie diese dann.

C. Drücken Sie dann die ⏻Taste auf der Fernbedienung, und danach AUTO.

Der Mähroboter wird nun beginnen, entlang des Begrenzungskabels Richtung Ladestation den Rasen zu mähen.

Wenn die herausstehenden Konnektoren des Mähroboters mit den Verbindungsplatten auf der Ladestation in Berührung kommen, wird der Zoef Robot Rasenmäher auf den Rasen zurückkehren und beginnen, nach einem festen Schema den Rasen zu mähen.

2. Von einem willkürlichen Punkt auf dem Rasen

A. Platzieren Sie den Zoef Robot Rasenmäher an einen willkürlichen Punkt auf dem Rasen.
B. Drehen Sie den Zündschlüssel auf OFF und wieder auf ON. Sie hören einen Signalton.
C. Drücken Sie dann die ⏻Taste auf der Fernbedienung, und danach AUTO.
D. Drücken Sie die MANUAL-Taste und fahren Sie unter Verwendung der F, L und R-Tasten den Mähroboter zum Begrenzungskabel.
E. Drücken Sie dann (bevor der Mähroboter sich dem Begrenzungskabel nähert) wieder die AUTO-Taste.
F. Der Mähroboter wird nun selber das Begrenzungskabel suchen und hier entlang den Rasen mähen.
G. Wenn die herausstehenden Konnektoren des Mähroboters mit den Verbindungsplatten auf der Ladestation in Berührung kommen, wird der Zoef Robot Rasenmäher auf den Rasen zurückkehren und beginnen, nach einem festen Schema den Rasen zu mähen.

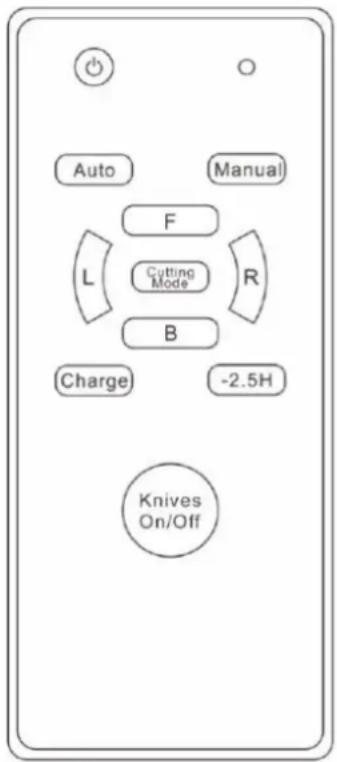

3. GEBRAUCH DER FERNBEDIENUNG

ACHTUNG:

• FUNKTIONIERT NUR WENN DER ZÜNDSCHLÜSSEL AUF ON GESCHALTET IST.
• TUT SICH NICHTS, DRÜCKEN SIE DANN DIE STOPPTASTE UND VERSUCHEN SIE ES ERNEUT.

A. MANUELLE STEUERUNG (MANUAL)

$$ \text { MANUAL } = \text { Manuelle Steuerung } $$

$$ F = \text { Vorwärts (Forward) } $$

$$ B = \text { Rückwärts (Back) } $$

$$ R = \text { Rechts } $$

$$ - 2, 5 H = \text { Verkürzung der Arbeitszeit } $$

$$ \text { KNIVES } = \text { Messer Ein / Aus } $$

B. CHARGE = Zurück zur Ladestation

Möchten Sie, dass der Zoef Robot Rasenmäher zurück zur Ladestation geht, drücken Sie dann die CHARGE Taste.

C. CUTTING MODE =

Wenn der Zoef Rasenmäher im MANUAL Modus steht, können Sie die CUTTING MODE Taste drücken. Der Mäher wird nun in Kreisen den Rasen mähen. Drücken Sie L oder R um die Richtung einzustellen, und drücken Sie F oder B um den Rasenmäher vorwärts oder rückwärts fahren zu lassen.

D. AUTO = Automatisches Mähen

Automatikbetrieb fortsetzen; Drücken Sie nach dem

Pausieren zuerst die ⏻ Taste, und dann die AUTO Taste

E. Durch Drücken auf -2,5H wird die Arbeitszeit auf 2,5

Stunden eingestellt. Der Zoef Robot Rasenmäher stoppt danach automatisch.

• Die Tasten L, R, F, B und KNIVES können nur verwendet werden, wenn der Zoef Robot Rasenmäher sich im MANUAL Modus befindet. (Also nicht im AUTO Modus).
• Wenn der Zoef Robot Rasenmäher zurück zur Ladestation geht, egal ob er sich im AUTO Modus oder MANUAL Modus befindet, funktionieren die F und B-Tasten nicht. Die R- und L-Tasten können normal verwendet werden.
• Die Fernbedienung funktioniert nicht, wenn der Zoef Robot Rasenmäher sich in einem Abstand von bis zu 20 cm vom Begrenzungskabel befindet.
• Nehmen Sie die Batterie aus der Fernbedienung, wenn sie diese längere Zeit nicht verwenden.
• Wenn die STOPPTASTE auf dem Roboter eingedrückt ist, müssen Sie nochmal die STOP TASTE drücken um das Gerät "freizugeben". Danach folgt "1. STARTEN DES MÄHROBOTERS".

ACHTUNG:

Um die Kanten ordnungsgemäß mähen zu können, sollen Sie einmal pro Woche den Mähroboter hinter der Ladestation handmäßig einschalten, so dass die Kanten vollständig gemäht werden.

WARTUNG:

Für eine längere Lebensdauer und einen reibungslosen Betrieb ist es wichtig, dass Sie den Zoef Robot Rasenmäher regelmäßig überprüfen und reinigen, und wenn nötig verschlissene Teile ersetzen.

Es ist wichtig, dass die Messer frei und leicht drehen können. Die Schneide der Messer sollte nicht beschädigt werden. Die Lebensdauer der Messer hängt unter anderem von der Art des Grases, die Bodenart, der Anwesenheit von Objekten wie Kiefernzapfen, Wurzeln und Steine, und von der Größe des Arbeitsbereiches ab. Als Ergebnis kann die Lebensdauer der Messer stark variieren.

ACHTUNG:

Beschädigte Messer liefern ein schlechteres Mähergebnis. Das Gras wird ausgefranst und der Mähroboter wird mehr Energie verbrauchen, wodurch es nur mit Mühe eine ebenso große Schnittfläche als zuvor mähen wird.

A. Reinigen:

Es ist wichtig, dass Sie den Zoef Robot Rasenmäher sauber halten. Wenn eine große Menge an Gras unter der Maschine klebt, beeinträchtigt dies die Leistung. Verwenden Sie für die Reinigung eine weiche Bürste.

ACHTUNG:

Verwenden Sie für die Reinigung niemals einen Hochdruckreiniger oder fließendes Wasser.

Verwenden Sie auch niemals ein Lösungsmittel.

Schalten Sie den Zoef Robot Rasenmäher immer aus.

Verwenden Sie eine weiche Bürste (z.B. eine Geschirrbürste) und ein feuchtes Tuch.

• Unterseite und Messer: Reinigen Sie die Messer, die Unterseite, die Hinterräder und das Vorderrad.
• Karosserie: Reinigen Sie die Karosserie mit einem feuchten Tuch oder einem weichen Schwamm. Ist sie sehr verschmutzt, verwenden Sie dann eine milde Seifenlösung.
• Ladestation: Entfernen Sie regelmäßig Laub, Gras und andere Gegenstände von der Ladestation, da sie den Ladevorgang behindern können.

B. Aufbewahrung im Winter:

Roboter

• Bevor der Zoef Robot Rasenmäher für den Winter gelagert wird, soll dieser zuerst gründlich gereinigt werden.
• Um die Leistung und Lebensdauer der Batterie ist sicherzustellen, ist es wichtig, dass der Zoef Robot Mähroboter vollständig aufgeladen ist, bevor er für den Winter gelagert wird.

ACHTUNG:

Wenn die Batterie nicht vollständig aufgeladen ist, und nicht alle drei Monate aufgeladen wird, kann er beschädigt werden und im Extremfall unbrauchbar werden.

Überprüfen Sie alle Verschleißteile wie die Messer und Räder. Ersetzen Sie sie falls notwendig, damit der Zoef Robot Rasenmäher zu Beginn der nächsten Saison wieder optimal funktionieren wird.

Lagern Sie den Zoef Robot Rasenmäher, vorzugsweise in der Originalverpackung, an einem trockenen und frostfreien Ort.

Ladestation:

Lagern Sie den Netzadapter und die Ladestation drinnen. Das Begrenzungskabel kann draußen bleiben. Stellen Sie sicher, dass Sie die Enden vor Feuchtigkeit schützen, zum Beispiel durch sie mit Fett ein zu reiben.

C. Inbetriebnahme im Frühjahr:

Überprüfen Sie, bevor Sie den Zoef Robot Rasenmäher wieder in Betrieb nehmen, ob sowohl die Konnektoren als auch die Verbindungsplatten sauber sind. Überprüfen Sie auch ob die Uhrzeit und das Datum auf dem Display noch korrekt sind.

D. Bei Gewitter:

Besteht die Gefahr eines Gewitters, empfehlen wir, alle Verbindungen zur Ladestation (Leistung und Begrenzungskabel) zu trennen. Dies reduziert das Risiko einer Beschädigung des Zoef Robot Rasenmähers.

Wenn die Gefahr des Gewitters vorbei ist, sollen alle Kabel wieder richtig angeschlossen werden.

PROBLEMLÖSUNGEN:

1. Der Zoef Robot Rasenmäher wird nicht gestartet.

- Drücken Sie die Stopp-Taste und versuchen Sie erneut, den Mähroboter einzuschalten.

- Stellen Sie sicher, dass der Zoef Robot Rasenmäher auf dem Begrenzungskabel steht.

- Die rechte rote LED an der Ladestation leuchtet -> Das Begrenzungskabel ist unterbrochen. Überprüfen Sie das Begrenzungskabel auf Risse und reparieren Sie diese.

- Überprüfen Sie, ob die Sicherung nicht defekt ist. Entfernen Sie dazu die Abdeckkappe und ersetzen Sie die durchgebrannte Sicherung.

- Stellen Sie sicher, dass der Akku geladen ist. Es kann vorkommen, dass, wenn der Zoef Robot Rasenmäher längere Zeit nicht verwendet wurde, die Batterie entladen ist. Laden Sie sie gemäß der Anweisungen auf. Es wird empfohlen, wenn Sie den Zoef Robot Rasenmähe für längere Zeit nicht benutzen, alle drei Monate die Batterie aufzuladen.

- Überprüfen Sie durch Drücken einer Taste ob die Batterie der Fernbedienung nicht aufgebraucht ist. Leuchtet die Leuchte nicht, ersetzen Sie dann die Batterie.

2. Der Zoef Robot Rasenmäher bewegt sich nicht.

- Stellen Sie sicher, dass die Stoßstange nicht fest sitzt. Schalten Sie den Zoef Robot Rasenmäher aus, überprüfen Sie die Stoßstange und entfernen eventuelle Objekte oder Gras das rund um die Stoßstange fest sitzt.

- Stellen Sie sicher, dass der Sensor nicht verschmutzt ist. Ist dies der Fall, reinigen Sie diesen dann sorgfältig.

- Wenn das Gras zu lang ist wenn Sie zum ersten Mal den Zoef Robot Rasenmäher verwenden, kann es sein, dass der Sensor dadurch nicht ordnungsgemäß funktioniert. Mähen Sie den Rasen mit einem herkömmlichen Rasenmäher kürzer.

- Stellen Sie sicher, dass der Zoef Robot Rasenmäher nicht an einem Ort steht mit einer Neigung die größer ist als 45°. Bei einem Winkel von 45° oder mehr wird er nämlich automatisch ausgeschaltet.

3. Der Zoef Robot Rasenmäher mäht nicht ordnungsgemäß.

• Schalten Sie den Zoef Robot Rasenmäher aus und überprüfen Sie die Messer.
  Überprüfen Sie ob sie ordnungsgemäß montiert sind. Ersetzen Sie die Messer wenn sie beschädigt sind.
• Stellen Sie sicher, dass sich in der Fläche unter dem Zoef Robot Rasenmäher, worin sich die Messer drehen, kein Gras oder andere Gegenständen befinden. Entfernen Sie diese und starten Sie den Rasenmäher erneut.
• Stellen Sie sicher, dass das Gras nicht zu nass ist. Durch das automatische Schutzsystem wird der Zoef Robot Rasenmäher sich in diesem Fall ausschalten.

4. Der Zoef Robot Rasenmäher verlässt immer den begrenzten Bereich.

- Überprüfen Sie, ob die Ecken nicht zu scharf sind. Die Ecken müssen mindestens 120° sein. Siehe auch die Erklärung im Abschnitt D auf Seite 10.

- Das Begrenzungskabel befindet sich zu nahe an einem Hang. Verlegen Sie das Begrenzungskabel und platzieren Sie es gemäß den Anweisungen.

5. Der Akku wird nicht geladen.

- Stellen Sie sicher, dass die herausstehenden Konnektoren auf dem Zoef Robot Rasenmäher die Verbindungsplatten an der Ladestation berühren.

- Überprüfen Sie, ob die herausstehenden Konnektoren oder Anschlussplatten nicht verschmutzt sind. Reinigen Sie sie wenn notwendig. Hinweis: Schalten Sie zuerst den Strom aus!

- Stellen Sie sicher, dass die Batterie noch gut ist. Ersetzen Sie sie wenn notwendig.

6. Der Zoef Robot Rasenmäher kehrt nicht zur Ladestation zurück um sich aufzuladen.

- Das Begrenzungskabel ist zu lang. Die Kapazität der Batterie ist nicht ausreichend, um zur Ladestation zurückzukehren. Schalten Sie den Zoef Robot Rasenmäher aus und bringen Sie ihn zur Ladestation.

- Wenn der Zoef Robot Rasenmäher durch Hindernisse gestoppt wird, schaltet er sich automatisch aus.

7. Fehlermeldungen auf dem LCD-Bildschirm

→ Der Hauptantrieb der Räder hat zu viel Widerstand. Überprüfen Sie, ob die Räder richtig funktionieren.

→ Der Motor der Messer hat zu viel Widerstand. Stellen Sie sicher, dass die Unterseite des Mähers sauber ist und prüfen Sie, ob die Messer frei drehen können.

- Power too low

→ Laden Sie den Mäher auf.

→ Überprüfen Sie ob die rechte LED an der Ladestation blinkt. Wenn dies der Fall ist, ist das Begrenzungskabel gerissen.

- Slope above 45

→ Der Mäher muss einen zu starken Hang besteigen.

- Lift stop

→ Der Mäher wurde angehoben. Drücken Sie die Stopp-Taste um ihn zurückzusetzen.

TECHNISCHE DATEN:

Modell: Rob	MR08Z
Größe	59 x 58 x 23 cm
Netto-Gewicht	10 kg
Betriebsspannung	24V
Leistung	130W
Ladezeit	4 Stunden
Arbeitszeit	2,5 bis 3 Stunden
Geschwindigkeit	18-20 m/min
Geräuschentwicklung	< 70 dB
Max. Schnittfläche	3000 m^2
Max. Schnittfläche pro 100 m Kabel	600 m^2
Ladestation	2A/230 IP4
Batterie Fernbedienung	12V
Drehzahl Messer	5000rpm

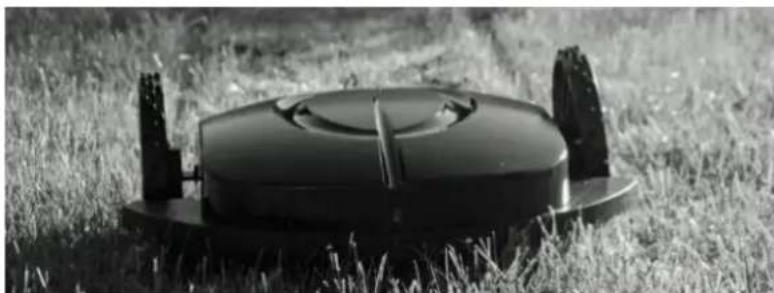

FUNKTIONEN ROB

- Eine intelligente Technik, die dafür sorgt, dass der Rasenmäher automatisch zur Ladestation zurückkehrt wenn die Batterie schwach ist.

- Ein Anti-Stoß-Sensor, der dafür sorgt, dass der Mäher während seiner Arbeit Hindernisse vermeidet.

- Ein intelligenter Regensensor, der dafür sorgt, dass der Mäher automatisch zur Ladestation zurückkehrt wenn es anfängt zu regnen.

- Intelligente Sicherheits- und Schutzmaßnahmen, um sicherzustellen, dass die Messer aufhören sich zu drehen, wenn der Mäher angehoben oder gekippt wird, und um sicherzustellen, dass der Mäher automatisch stoppt mit dem Aufladen der Batterie sobald diese vollständig geladen ist, oder bei Überlastung des Motors.

- Der Arbeitsbereich wird durch ein ausgeklügeltes Navigationssystem definiert. Dies bestimmt die zu folgen Route.

- Ein intelligentes Gras-Detektionssystem, das die Dichte des Rasens bestimmt, um eine geeignete Schnitt-Einstellung definieren zu können.
