Producttype	Draadloze boormachine
Merk	Ferm
Model	CDM1134
Batterijspanning	16 V
Batterijtype	Li-ion 1,5 Ah
Lader	Ingang: 100-240 V~ 50/60 Hz 40 W, uitgang: 16,8 V DC 1,3 A
Boorkopcapaciteit	1,0 - 10 mm
Aantal koppelinstellingen	17 + boormodus
Onbelaste snelheid (stand 1)	0 - 350 tr/min
Onbelaste snelheid (stand 2)	0 - 1300 tr/min
Gewicht (met batterij)	1,10 kg
Geluidsdrukniveau	72,5 dB(A) (K=3 dB(A))
Geluidsintensiteitsniveau	83,5 dB(A) (K=3 dB(A))
Trillingen (metaal boren)	2,68 m/s² (K=1,5 m/s²)
Beoogd gebruik	Boren in hout, metaal en kunststof; schroeven en losschroeven
Veiligheid	Dubbele isolatie (klasse II), overbelastingsbeveiliging, schakelaarvergrendeling
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek; geen oplosmiddelen gebruiken; ventilatieopeningen schoon houden
Reserveonderdelen en repareerbaarheid	Laat onderhoud over aan een gekwalificeerde reparateur; gebruik alleen identieke reserveonderdelen als de originele
Algemene informatie	Product onder voorbehoud van wijzigingen; garantie volgens apart meegeleverd certificaat

Veelgestelde vragen - CDM1134 Ferm

Hoe laad ik de batterij van de Ferm CDM1134 boormachine op?

Sluit de lader aan op een stopcontact. Plaats de batterij in de lader. Het rode LED-lampje geeft aan dat er wordt opgeladen; wanneer het groen wordt, is de batterij volledig opgeladen. Koppel de lader los en verwijder de batterij.

Hoe plaats of verwijder ik de batterij?

Om de batterij te verwijderen, drukt u op de ontgrendelingsknoppen op de batterij en trekt u hem naar achteren. Om de batterij te plaatsen, schuift u de batterij in de basis van het gereedschap totdat deze vastklikt.

Hoe verander ik de draairichting?

Gebruik de draairichtingschakelaar boven de aan/uit-schakelaar. Duw hem naar links voor voorwaartse rotatie (schroeven/boren), naar rechts voor achterwaartse rotatie (losschroeven). De middelste stand vergrendelt de schakelaar.

Hoe stel ik de snelheid van de boormachine in?

De boormachine heeft twee snelheidsbereiken. Schuif de snelheidsschakelaar: stand 1 voor lage snelheid (0-350 tr/min) geschikt voor schroeven en boren met grote diameter; stand 2 voor hoge snelheid (0-1300 tr/min) voor boren met kleine diameter.

Hoe kies ik het juiste koppel?

Draai de koppelinstellingsring naar een van de 17 standen. Een lage instelling is geschikt voor kleine schroeven of zachte materialen. Een hoge instelling is voor grote schroeven of harde materialen. Voor boren draait u de ring naar de boormodus (boorsymbool).

Welke soorten boren of bits kan ik gebruiken?

De boorkop accepteert boren en bits met een cilindrische of zeskantige schacht met een diameter van 1 tot 10 mm. Open de boorkop door de ring met de klok mee te draaien, plaats het gereedschap en draai tegen de klok in vast.

Wat moet ik doen als de boormachine plotseling stopt?

Dit is de overbelastingsbeveiliging. Het gereedschap stopt automatisch bij overbelasting. Wacht enkele seconden tot de beveiliging opnieuw is ingesteld en verminder dan de druk op het gereedschap.

Hoe onderhoud ik de boormachine?

Verwijder vóór het reinigen de batterij. Reinig de behuizing met een zachte, licht vochtige doek. Gebruik geen agressieve middelen (benzine, alcohol, ammoniak). Controleer regelmatig of de ventilatiesleuven niet verstopt zijn.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag gehoorbescherming bij boorwerkzaamheden. Gebruik de extra handgreep indien beschikbaar. Houd het gereedschap vast bij de geïsoleerde oppervlakken om elektrische schokken te voorkomen. Laad alleen compatibele Li-ion batterijen. Gooi de batterij niet in vuur of water.

Waar kan ik reserveonderdelen vinden?

Laat het gereedschap voor reparatie over aan een gekwalificeerde reparateur. Gebruik uitsluitend reserveonderdelen die identiek zijn aan de originele onderdelen om de veiligheid te waarborgen. De garantievoorwaarden staan in het meegeleverde certificaat.

GEBRUIKSAANWIJZING CDM1134 Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uittstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullendeveiligheidswaarschuwingen en de

instructions. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken.

Variabele elektronische snelheid.

Draairichting, links/rechts.

Niet gebruiken in regen.

Alleen binnenshuis gebruiken.

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

Max. temperatuur 45^

Accu Niet verbranden.

Accu Niet in het water gooien.

Werp het product Niet weg in ongeschikte containers.

Apane inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

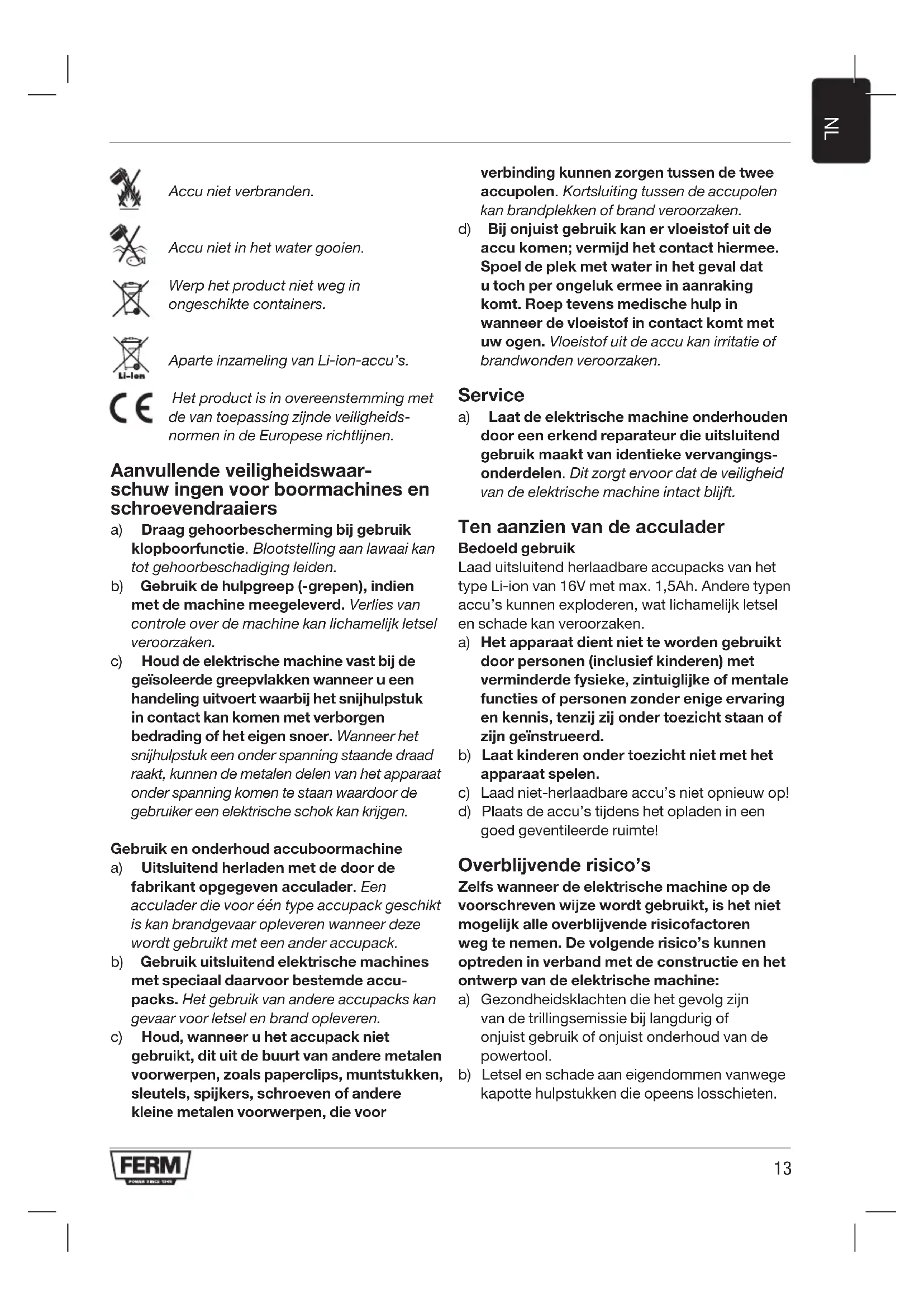

Aanvullende veiligheidswaarschuw ingen voor boormachines en schroevendraiaers

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Bootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letselveroorzaken.
c) Houd de elektrische machine vast bij de geïsoleerde greepvlakken wanner u een handeling uitvoert waar bij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigén snoer. Wanner het snijhulpstuk een onder spanning staande draad raakt,+kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Gebruik en onderhoud accuboormachine

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een type accupack geschikt is kan brandgevaar opleveren wanner deze worden gebruikt met een ander accupack.
b) Gebruik uitsluitend elektrische machines met specialaal waar voor bestemde.Accu-packs.Het gebruik van andere accupacks kan gevaar voor letsel en brand opleveren.
c) Houd, wonneer u het accupack nicht gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere krine metalen voorwerpen, die voor

verbinding konnen zorgen:tussen de twee occupolen. Kortsluiting tussen de occupolen kan brandplekken of brand veroorzaken.
d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanner de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de elektrische machine onderhouden door een erkend reparateur die uitsluitend gebruik maakt van identieke verrangings-onderdelen. Dit zorgtervoordat de veiligheid van de elektrische machine intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type Li-ion van 16V met max. 1,5Ah. Andere typen accu's konnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient nicht te worden gebrukt door Personen (inclusief kinderen) met verminderde fysiieke, zintuiglijke of mentale functies of Personen zonder enige ervaring en kennis, tenzij zich onder toezicht staan of zich geinstrueerd.
b) Laat kinderen onder toezicht nicht met het apparaat spelen.
c) Laad Niet-herlaadbare accu's Niet opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanneer de elektrische machine op de voorschreiben wijze worden gezrukt, is het nicht möglichelijk alle overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreten in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zijn werkung. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zich deze elektrische machine gaan gebruiken.

Deze accuboormachine is bedoeld voor het vasten losschroeven van schroeven en het boren in hout, metaal en plastic.

Technische specificaties

Acculader CDA1141
Ingang van acculader	100-240V~ 50/60Hz 40W
Uitgang van acculader 16.8V DC 1.3A
Herlaadbaar occupack 16V	= Li-ion 1,5Ah
Capaciteit boorkop 1,0 - 10 mm
Koppelinstellengen 17 + boormodus
Onbelast toerental
Stand 1:	0-350 /min
Stand 2:	0-1300 /min
Gewicht (incl. accu) 1,10 kg
Geluidsdrukniveau LPA	72.5 dB(A), K=3 dB(A)
Geluidsvermogensniveau LWA	83.5 dB(A), K=3 dB(A)
Trilling voor hand/arm aH,D (Boren in metaal)	2.68 m/s2K=1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiks-aanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepasseningen, of met andere of slecht onderhonden accessoires, kan het

blootstellingsniveau aanzienlijk verhogen.

• Wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen maar de diagrammen op pagina 2 - 3.

Afb.A

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Acculader
5. Led-controlelampje acculader
6. Boorkop
7. Keuzeschakelaar overbrenging
8. Richtingsschakelaar
9. Schakelaar Aan / Uit
10. Instelring koppel
11. Werklamp

3. BEDIENING

De accu要去ijn opgeladen voordat\ deze voor het eerst worden gebruikt.

De accu van de machine verwijderen

Afb. B1 + B2

• Duw op de ontgrendelingsknoppen van de accu (3) en trek de accuuit de machine, zoals is aangegeven in Afb. B1.

De accu in de machine plaatsen

Afb. B1 + B2

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B2.
  Duw de accu verder maar voren tot deze vastklikt.

De accu laden (met de acculader) Afb.C

• Steek de stekker van de acculader in een stopcontact en wacht even. Het ledcontrolelampje op de accu (6) gaat branden en toont de status van de lader.

Led-controlelampje (6) Afb. C

De accu heeft 1 led-controlelampje (6) dat de status van het laadproces aangeeft:

Led Status	van acculader
Rood Bezig	met opladen van accu
Groen	Opladen van de accu is beeindig, de accu is volledig opgeladen

• Verwijder, als de accu volledig is opgeladen, de stekker van de accelader uit het stopcontact en haal de accu uit de accelader.

Wanner deze machine gedurende een langere tijd Niet wordt gebrukt, is het raadzaam de accu te bewaren in opgeladen toestand.

Boortjes een schroefbitsplaatsen en verwijderen Afb. D

Verwijder altijd de accu voordat u een hulpstuk monteert.

De boorkop (7) is geschikt voor boortjes en schroefbits met zowel Ronde als zeskantige assen.

• Houd de machine stevig vast met één hand
• Open de boorkop (7) door deze met de andere hand recht som te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kunnen schuiven.
• Plaats de as van het boortje/de schroefbit erin
• Draai de boorkop waar vast door de boorkop (7) stevig linksom te draaien.
• Controller of het boortje/schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen.

De overbrenging instellen Afb.D

Schakel nooit waar een andere overbrenging verwijl de motor draait. Dit is schadelijk voor de machine.

Zet de schakelaar nooit in het midden tussen de twee standen. Dit is schadelijk voor de machine.

De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (8) maar voren ofaar achefteren te schuiven. Het nummer op de overbrengingsschakelaar (8) geeft de gekozen stand aan.

• Stand 1: Voor langzaam boren, een große board diameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.
• Stand 2: Voor snel boren of eenkleine boordiameter.

De draairichting instellen Afb. E

Stel de draairichtingsschakelaar (9) in op de stand om schroeven aan te draaien of de machine te gebruiken voor boren.
Stel de draairichtingsschakelaar (9) in op de stand -oor het verwijderen van schroeven.

De machine in- en uitschakelen Afb. E

De schakelaar Aan / Uit (10) worden gebrukt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (10) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (10) los teCTX.
• Zet de schakelaar voor de omgeekerde draairichting (9) in de middelste stand om de schakelaar Aan / Uit te vergrendelen.

Het koppel instellen

Afb. E

De machine beschicht over 17 verschillende koppelinstellungen en een speciale boormodus, waarin het totaalvermogen op de boorkop worden overgebracht.

U kunt door de instelring voor het koppel (11) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel worden overgebracht.

• Kies een lage instelling voorkleine schroeven of zacht werkmaterialial.
• Kies een hoge instelling voor große schroeven, hard werkmaterial en bij het verwijderen van schroeven.
• Kies bij voorkeur een zo laag möglichke stand om schroeven in te draaien. Kies een hogere instelling als de motor sloipt voordat de schroef volledig is vastgedraaid.
• Zet voor boren de insteling voor het koppel (11) op de instelling voor boren (4), door dering volledig linksom te draaien.

Zorg dat de draairichtingsschakelaar (9) bij boren.altijd op etaat ingesteld.

De machine is voorzien van een elektronische beveiligingsfunctie gegen overbelasting. Als de machine overbelast worden, slaat deze automatisch af. Mocht dit gebeuren, wacht dan enkele seconden, zodate beveiliging gegen overbelasting zich opnieuw kan instellen.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeurijdere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn. Gebruik bij hardnekig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkste toffen beschaden de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verworking te worden aangboden aan een waarvoordelijk instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap nicht weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
