Produkttyp	Akku-Bohrschrauber
Marke	Ferm
Modell	CDM1134
Batteriespannung	16 V
Batterietyp	Li-Ion 1,5 Ah
Ladegerät	Eingang: 100-240 V~ 50/60 Hz 40 W, Ausgang: 16,8 V DC 1,3 A
Spannfutterkapazität	1,0 - 10 mm
Anzahl der Drehmomenteinstellungen	17 + Bohrmodus
Leerlaufdrehzahl (Stufe 1)	0 - 350 U/min
Leerlaufdrehzahl (Stufe 2)	0 - 1300 U/min
Gewicht (mit Akku)	1,10 kg
Schalldruckpegel	72,5 dB(A) (K=3 dB(A))
Schallleistungspegel	83,5 dB(A) (K=3 dB(A))
Vibration (Metallbohren)	2,68 m/s² (K=1,5 m/s²)
Verwendungszweck	Bohren in Holz, Metall und Kunststoff; Schrauben und Lösen von Schrauben
Sicherheit	Doppelte Isolierung (Klasse II), Überlastschutz, Einschaltsperre
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel verwenden; Lüftungsöffnungen sauber halten
Ersatzteile und Reparierbarkeit	Wartung einem qualifizierten Reparateur überlassen; nur identische Ersatzteile wie Originalteile verwenden
Allgemeine Informationen	Produkt unterliegt Änderungen; Garantie gemäß separat mitgelieferter Garantieurkunde

Häufig gestellte Fragen - CDM1134 Ferm

Wie lade ich den Akku des Ferm CDM1134 Bohrschraubers?

Schließen Sie das Ladegerät an eine Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die rote LED-Anzeige zeigt den Ladevorgang an; wenn sie grün wird, ist der Akku vollständig geladen. Ziehen Sie den Stecker des Ladegeräts und entnehmen Sie den Akku.

Wie setze ich den Akku ein oder entnehme ihn?

Zum Entnehmen des Akkus drücken Sie die Entriegelungstasten am Akku und ziehen ihn nach hinten. Zum Einsetzen schieben Sie den Akku in die Basis des Werkzeugs, bis er einrastet.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsschalter oberhalb des Ein-/Ausschalters. Drücken Sie ihn nach links für Rechtslauf (Schrauben/Bohren), nach rechts für Linkslauf (Lösen von Schrauben). Die Mittelstellung verriegelt den Schalter.

Wie stelle ich die Geschwindigkeit des Bohrschraubers ein?

Der Bohrschrauber hat zwei Geschwindigkeitsbereiche. Schieben Sie den Geschwindigkeitsschalter: Stufe 1 für niedrige Drehzahl (0-350 U/min) geeignet für Schrauben und Bohren großer Durchmesser; Stufe 2 für hohe Drehzahl (0-1300 U/min) für Bohren kleiner Durchmesser.

Wie wähle ich das richtige Drehmoment?

Drehen Sie den Drehmomenteinstellring auf eine der 17 Stufen. Eine niedrige Einstellung eignet sich für kleine Schrauben oder weiche Materialien. Eine hohe Einstellung ist für große Schrauben oder harte Materialien. Zum Bohren drehen Sie den Ring auf den Bohrmodus (Bohrersymbol).

Welche Arten von Bohrern oder Bits kann ich verwenden?

Das Spannfutter akzeptiert Bohrer und Bits mit zylindrischem oder sechskantigem Schaft von 1 bis 10 mm Durchmesser. Öffnen Sie das Spannfutter durch Drehen des Rings im Uhrzeigersinn, setzen Sie das Werkzeug ein und ziehen Sie es gegen den Uhrzeigersinn fest.

Was tun, wenn der Bohrschrauber plötzlich stoppt?

Das ist die Überlastschutzfunktion. Das Werkzeug stoppt automatisch bei Überlastung. Warten Sie einige Sekunden, bis sich der Schutz zurückgesetzt hat, und verringern Sie dann den Druck auf das Werkzeug.

Wie warte ich den Bohrschrauber?

Entfernen Sie vor der Reinigung den Akku. Reinigen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel (Benzin, Alkohol, Ammoniak). Überprüfen Sie regelmäßig, ob die Lüftungsschlitze nicht verstopft sind.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie Gehörschutz bei Bohrarbeiten. Verwenden Sie den Zusatzhandgriff, falls vorhanden. Halten Sie das Werkzeug an den isolierten Griffflächen, um elektrische Schläge zu vermeiden. Laden Sie nur kompatible Li-Ion-Akkus. Werfen Sie den Akku nicht ins Feuer oder Wasser.

Wo finde ich Ersatzteile?

Für Reparaturen überlassen Sie das Werkzeug einem qualifizierten Reparateur. Verwenden Sie ausschließlich identische Ersatzteile wie die Originalteile, um die Sicherheit zu gewährleisten. Die Garantiebedingungen sind in der mitgelieferten Garantieurkunde detailliert.

BEDIENUNGSANLEITUNG CDM1134 Ferm

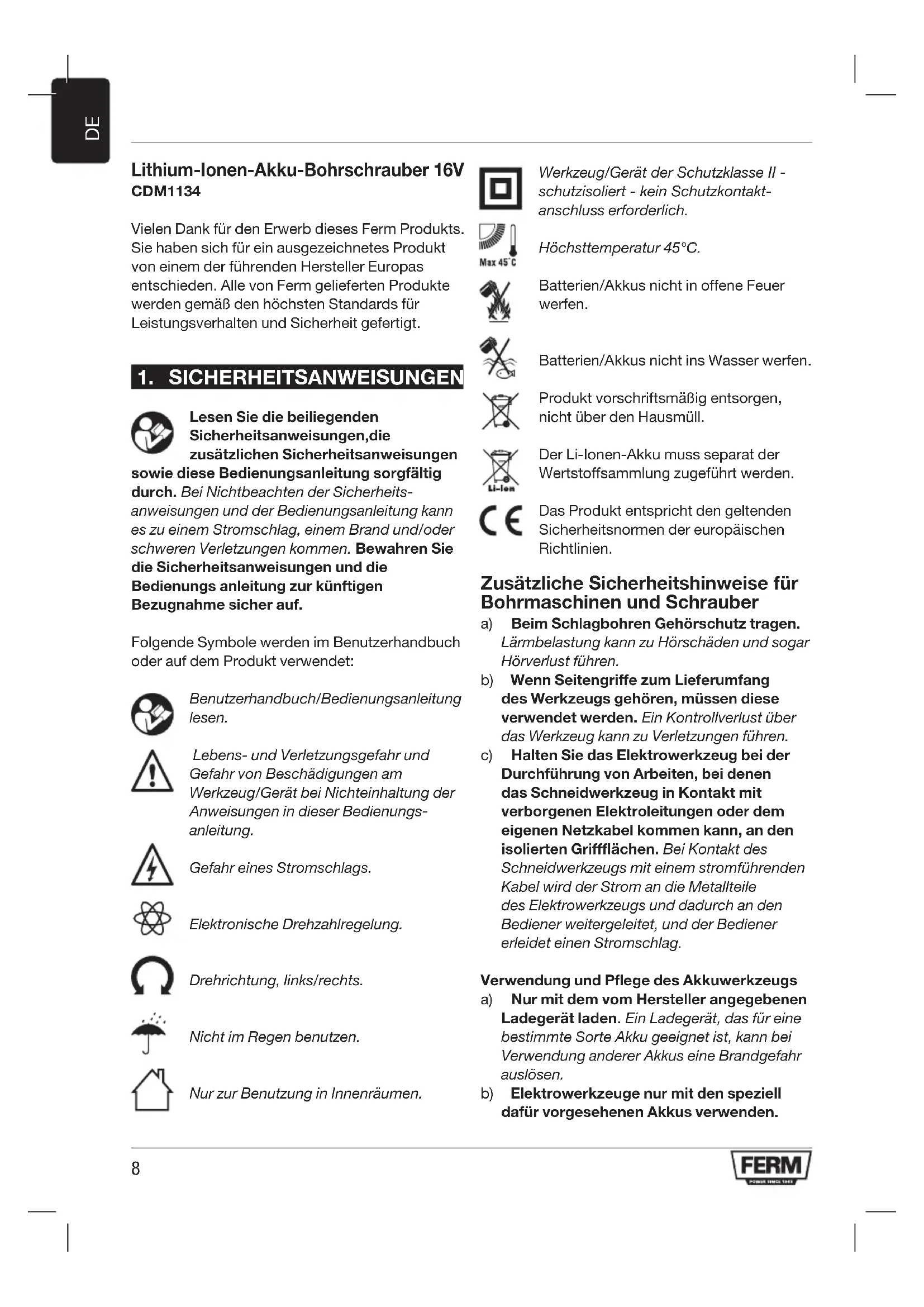

Lithium-Ionen-Akku-Bohrschrauber 16V CDM1134

Vielen Dank für den Erwerb theses Ferm Produktions. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den hochsten Standards für Leistungsverhalten und Sicherheit gefertigt.

1. SICHERHEITSSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen

sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lessen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs-anleitung.

Gefahr eines Stromschlags.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenräumen.

Werkzeug/Gerat der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Hochsttemperatur 45^

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll.

Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführrt werden.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Bohrmschinen und Schrauber

a) Beim Schlagbohren Gehorschutz/TRagen. Larmbelastung kann zu Horschaden und soccer Horverlust führen.
b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommt kann, an den isolierten Grifflächen. Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Verwendung und Pflege des Akkuwerkzeugs

a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.
b) Elektrowerkzeuge nur mit den speziell darauf vorgesehenen Akkus verwenden.

Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen konnten. Ein Kurzschlieben der beiden Akkupole kann zu Verbrennungen oder Bränden führen.
d) Bei unsachgemäß Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spulen. Bei Kontakt der Flüssigkeit mit den Augen zusammen einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Wartung

a) Lassen Sie ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lssst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät

Verwendungszweck

Nur für das Laden von wiederaufladbaren Li-lonen-Akkus des Typs 16V und max. 1,5Ah geeignet. Andere Arten von Akkus konnen platzen und zu Verletzungen und Schaden führen.

a) Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben.
b) Kinder sollen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.
c) Nicht wiederaufladbare Batterien)dürfen nicht aufgeladen werden!
d) Wahlrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!

Restrisiken

Selbst bei ordnungsgemäß, beschriebener Anwendung des Elektrowerkzeugs konnen nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren konnen in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäß Wartung des Gerats kann zu Gesundheitsschädten durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davongschleudert werden, können zu Verletzungen und Sachsächen führen.

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieser Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Akku-Bohrschrauber ist für das Einschrauben und das Lösen von Schrauben sowie für das Bohren in Holz, Metall und Kunststoff vorgesehen.

Technische Daten

Ladegerät CDA1141
Eingang des Ladegeräts	100-240V~ 50/60Hz 40W
Ausgang des Ladegeräts 16.8V DC 1.3A
Wiederaufladbarer Akku 16V	= = = Li-lonen, 1,5Ah
Aufnahme Werkzeugeinsatzhalter 1,0 bis 10 mm
Drehmorenteinstellungen 17 + Bohrmodus
Leerlaufdrehzahl Stellung 1:	0 bis 350/min
Stellung 2:	0 bis 1300/min
Gewicht (mit Akku) 1,10 kg
Schalldruckpegel LPA	72.5 dB(A), K=3 dB(A)
Schalleistungspegel LwA	83.5 dB(A), K=3 dB(A)
Hand-Arm-Vibrationen ah,D (Bohren in Metall)	2.68 m/s2K=1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN62841 gemessen. Anhand dieser große konnen Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese große für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehör, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

Beschreibung

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

Abb. A

1. Werkzeug
2. Akku
3. Akku-Freigabetaste
4. Ladegerät
5. LED-Anzeige Ladegerät
6. Bohrfutter
7. Gangwahlschalter
8. Drehrichtungsschalter
9. EIN/AUS-Schalter
10. Drehmoment-Einstellring
11. Arbeitsleuchte

3. BETRIEB

Vor der ersten Verwendung muss der Akku aufgeladen werden.

Entnehmen des Akkus aus dem Werkzeug Abb.B1+B2

• Drücken Sie die Akku-Freigabetasten (3) undziehen Sie den Akku aus dem Werkzeug, wie in Abb. B1 dargestellt.

Einsetzen des Akkus in das Werkzeug Abb.B1 ^+ B2

Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B2 dargestellt.
• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet.

Laden des Akkus (über das Ladegerät) Abb. C

• Stecken Sie den Netzstecker des Ladegerats in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Akku (6) leuchten auf und zeigen den Ladezustand an.

LED-Anzeige (6)

Abb.C

Der Akku verfügbar über 1 LED-Anzeige (6), die den Ladevorgang anziegt:

LED Status	Ladegerät
Rot Akku	wird geladen
Grün	Laden des Akkus abgeschlossen, Akku vollständig aufgeladen

• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegerats aus der Netzsteckdose, und entnahme Sie den Akkus aus dem Ladegerat.

Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Einsetzen und Entnahmen von Bohr- und Schraubendrehereinsätzen

Abb. D

Entnehmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen.

Das Bohrfutter (7) eignet sich für Bohr- und Schraubendrehereinsätze mit rundem oder Sechskantschaft.

• Halten Sie das Werkzeug fest in einer Hand.
• Offnen Sie das Bohrfutter (7) durch Drehendes Bohrfutters mit der anderen Hand im Uhrzeigersinn, bis esweit genug geöffnet ist, um den Einsatz aufzunehmen.
• Setzen Sie den Schäft des Bohrer- bzw. des Schraubendhereinsatzes in das Bohrfutter ein.
• Ziehen Sie das Bohrfutter durch kräftiges Drehen des Bohrfutters (7) gegen den Uhrzeigersinn fest.
• Überprüfen Sie, ob der Einsatz mittig im Bohrfutter sitzt, indem Sie kurz den EIN/AUS-Schalter betätigten.

Einstellen des Getriebegangs Abb.D

Wechseln Sie den Getriebbegang niemals bei laufendem Werkzeug. Dies kann zu Beschädigungen am Werkzeug führen.

Stellen Sie den Schalter niemals zwischen die beiden Stellungen. Dies führt zu Beschädigungen am Gerät.

Das Gerät verfügt über 2 Bohrgeschwindigkeiten, die sich durch Verschieben des Gangwahlschalters (8) nach vorne oder hinten einstellen halten. Die Zahl auf dem Gangwahlschalter (8) zeigt, welche Stellung ausgewählt wurde.

• Stellung 1: Für langsames Bohren, Bohreinsätze mit großem Durchmesser oder Eindreten von Schrauben. Das Werkzeug gibt ein hohes Drehmoment bei geringer Drehzahl ab.
• Stellung 2: Für schnelles Bohren oder Bohreinsätze mit keinem Durchmesser.

Einstellen der Drehrichtigung

Abb. E

Zum Eindrehen von Schrauben oder zum Bohren bringen Sie den Drehrrichtungsschalter (9) in die Stellung

Zum Lösen von Schrauben bringen Sie den Drehrrichtungsschalter (9) in die Stellung

Ein- und Ausschalten des Werkzeugs Abb. E

Das Werkzeug wird mit dem EIN/AUS-Schalter (10) ein- bzw. ausgeschaltet. Mit thisem Schalter wird außerdem die Drehzahl abgeglichen.

Das Werkzeug wird durch Drücken des EIN/AUS-Schalters (10) eingeschaltet. Je weiter der Schalter gedrückt wird, umso hoher ist die Drehzahl.
- Bei Loslassen des EIN/AUS-Schalters (10) halten das Werkzeug an.
- Wenn Sie den EIN/AUS-Schalter verriegeln möchten, bringen Sie den Drehrrichtungsschalter (9) in die Mittelstellung.

Einstellen des Drehmotions

Abb. E

Das Werkzeug verfügbar über 17 verschiedene Drehmorenteinstellungen und einen speziellen Bohrmodus. Anhand dieser Einstellungen kann das auf das Bohrfutter übertragene Drehmoment ausgewählten werden.

Durch Drehen des Drehmoment-Einstellrings (11) können Schrauben auf eine vorgegebene Tiefe eingedreht werden. Dies ist für sich mehrfach wiederholende Arbeiten hilfreich. Je höher die eingestellte Zahl ist, desto höher ist das aufgebrachte Drehmoment.

• Stellen Sie für keine Schrauben oder welche Werkstoffe eine niedrige Zahl ein.
• Für große Schrauben, harte Werkstoffe und zum Lösen von Schrauben stellen Sie eine hohe Zahl ein.
• Stellen Sie zum Eindrehen der Schrauben eine möglichst niedrige Zahl ein. Wenn die Rutschkupplung anspricht, bevor die Schraube vollständig eingedreht ist, stellen Sie eine höhere Zahl ein.
• Wenn Sie Boharbeiten ausführten möchten, drehen Sie den Drehmoment-Einstellung (11) vollständig gegen den Uhrzeigersinn auf die Bohr-Einstellung (2).

Achten Sie darauf, dass der Dreh richtungs schalter (9) beim Bohren immer auf eingestellt ist.

Das Werkzeug ist mit einem elek tro ni schen Überlastschutz ausgestattet. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in dieser Fall eine Seite Sekun den, bis sich der Überlastschutzautomatischzurücksetzt.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und entnahmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäß mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vor gese henen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
