Producttype	Draadloos multifunctioneel gereedschap (oscillerend)
Merk	Toolcraft
Model	MW623
Afmetingen	240 x 165 x 170 mm
Gewicht	1,6 kg
Voeding	Lithium-ion accu 20 V DC (niet inbegrepen in de solo-versie)
Trillingsfrequentie	11000 - 21000 min⁻¹ (instelbaar van 1 tot 6)
Geluidsdrukniveau	LpA = 79,2 dB(A) ; KpA = 3 dB(A)
Geluidsvermogensniveau	LwA = 90,2 dB(A) ; KwA = 3 dB(A)
Trilling (EN 62841)	4,851 m/s² ; onzekerheid K = 1,5 m/s²
Bedrijfs-/opslagtemperatuur	0 °C tot 40 °C ; 0% tot 85% RV
Beoogd gebruik	Zagen, snijden, droog slijpen van hout, kunststof, lichte metalen, gipsplaten, metalen onderdelen
Verpakkingsinhoud	Gereedschap alleen, schuurpapierhouder, schuurpapier, houtzaagblad, schraper, gebruiksaanwijzing
Montage van het gereedschap	Snelle opspanning voor compatibele gereedschappen (bijv. nr. 1574786)
Reiniging	Droge doek, langharige borstel, stofzuiger; geen schurende of chemische producten
Onderhoud	Geen onderdelen die onderhoud door de gebruiker vereisen; reparatie door een specialist
Veiligheid	Verplicht dragen van veiligheidsbril, stofmasker, gehoorbescherming; accu verwijderen vóór aanpassingen of reiniging
Reserveonderdelen	Compatibele conventionele gereedschappen (bijv. zaagblad, schuurpapier) verkrijgbaar onder nr. 1574786
Conformiteit	Richtlijnen 2006/42/EG, 2014/30/EU, 2011/65/EU; normen EN 62841-1, EN 62841-2-4, EN 55014-1/2
Garantie	Garantie vervalt bij niet-naleving van de instructies

Veelgestelde vragen - MW623 Toolcraft

Hoe vervang ik het mes van het multifunctionele gereedschap MW623?

Schakel het apparaat uit en verwijder de accu. Open de snelle opspanning (1), plaats het gewenste gereedschap in de gereedschapshouder (3) en vergrendel de snelle opspanning tot deze vastklikt. Zorg ervoor dat het gereedschap stevig is bevestigd vóór gebruik.

Hoe plaats en verwijder ik de accu van de MW623?

Om de accu te plaatsen, schuift u deze in de houder aan de achterkant van het apparaat tot deze vastklikt. Om deze te verwijderen, drukt u op de ontgrendelingsknop van de accu en trekt u deze eruit.

Hoe stel ik de trillingsfrequentie in op de MW623?

Draai de trillingsfrequentieregelaar (4) van 1 (11000 min⁻¹) naar 6 (21000 min⁻¹) om de snelheid aan te passen aan het bewerkte materiaal.

Waarom start het multifunctionele gereedschap niet?

Controleer of de accu opgeladen is en correct in de houder is geplaatst. Als het probleem aanhoudt, raadpleeg dan een specialist.

Wat te doen als het apparaat abnormaal trilt of veel lawaai maakt?

Zorg ervoor dat het gereedschap correct is bevestigd in de gereedschapshouder (3). Een niet goed vastgezet gereedschap kan overmatige trillingen veroorzaken.

Hoe reinig ik de MW623 na gebruik?

Schakel het apparaat uit en verwijder de accu. Gebruik een droge doek, een langharige borstel of een stofzuiger om stof te verwijderen. Gebruik geen schurende producten of water.

Wat zijn de essentiële veiligheidsinstructies voor de MW623?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming. Verwijder de accu vóór aanpassingen of het wisselen van gereedschap. Werk niet op natte materialen.

Welke materialen kan ik bewerken met de MW623?

Het gereedschap is ontworpen voor hout, kunststof, lichte en non-ferro metalen, gipsplaten en metalen onderdelen (spijkers, schroeven). Gebruik de juiste gereedschappen.

Hoe kan ik de snijkwaliteit verbeteren als deze ruw is?

Gebruik een mes in goede staat en geschikt voor het materiaal. Breng voor fragiele materialen tape aan langs de snijlijn om splinters te voorkomen.

Hoe voer ik het multifunctionele gereedschap en de accu aan het einde van hun levensduur af?

Gooi het apparaat niet bij het huisvuil. Breng het naar een inzamelpunt voor elektronisch afval. Voer de accu af volgens de plaatselijke regelgeving.

GEBRUIKSAANWIJZING MW623 Toolcraft

NL Originele gebruiksaanwijzing

TC 20V Multifunctioneel

accu-gereedschap

Bestelnr. 2331501 Pagina 44 - 57

Seite

1. Inleiding 45
2. Verklaring van de symbolen....46
3. Beoogd gebruik....46
4. Omvang van de levering....47
5. Veiligheidsinstructies ....47

a) Algemene veiligheidsinstructies 47
b) Persoonlijke veiligheid 48
c) Algemene veiligheidsinstructies voor elektrisch gereedschap 49
d) Veiligheidsvoorschriften voor accu-gereedschap 50
e) Veiligheid op de werkplek....50
f) Specifieke veiligheidsvoorschriften voor multifunctioneel gereedschap....50
g) Overige gevaren....51

1. Afzonderlijke onderdelen en bedieningselementen....51
2. Montage....52

a) Gereedschap monteren/wisselen....52
b) Accu plaatsen/verwijderen....53

1. Bediening....54

a) Aan- en uitzetten 54
b) Toerental instellen....54

1. Verhelpen van storingen....54
2. Reiniging en onderhoud....55

a) Onderhoud....55
b) Reiniging....55

1. Afvoer 56
2. Technische gegevens ....56
3. Verklaring van overeenstemming (DOC)....57

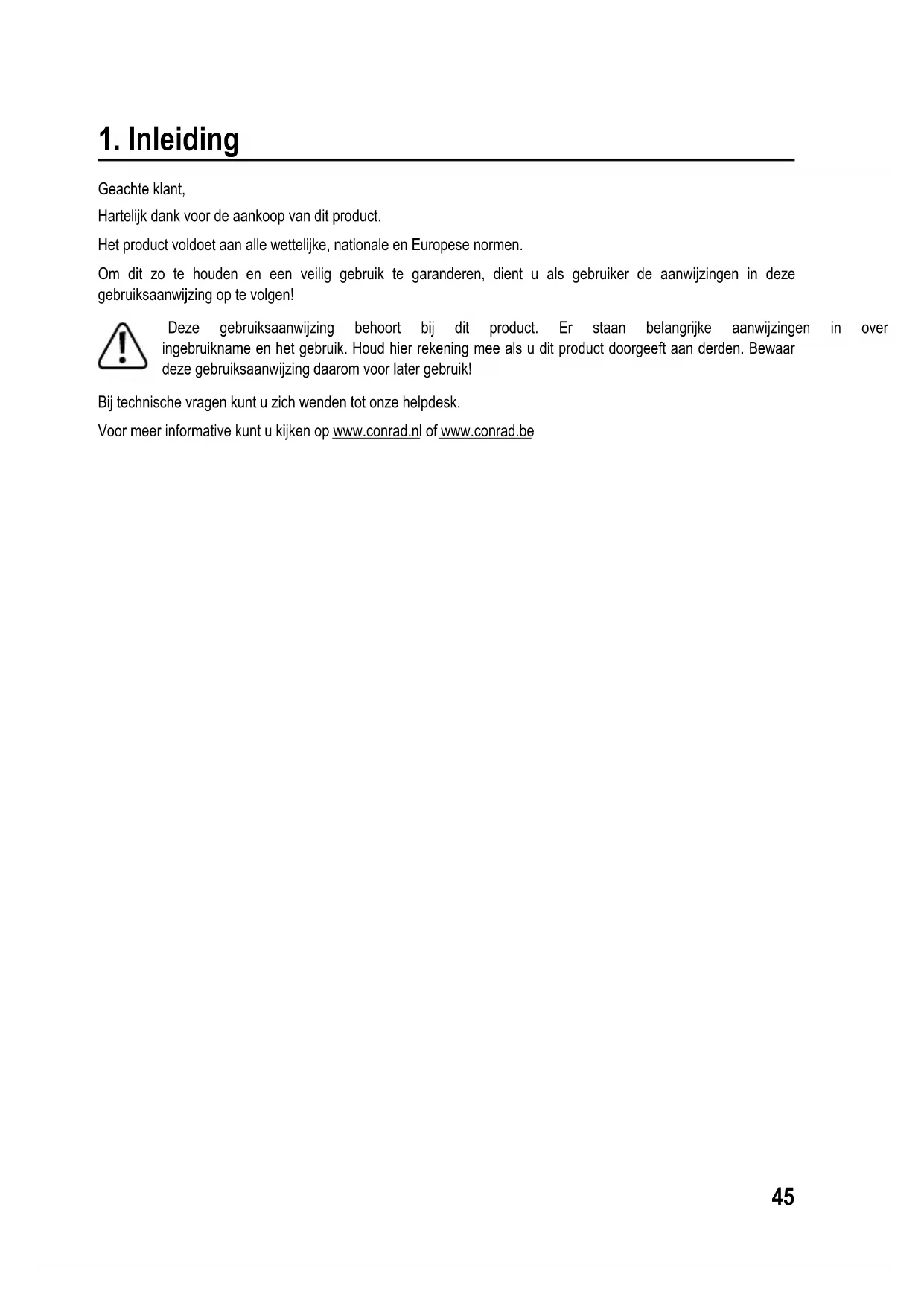

1. Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Het product voldoet aan alle wettelijke, nationale en Europese normen.

Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen!

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met het uitroepteken in een driehoek wijst op bijzondere gevaren bij de hantering, het gebruik en de bediening.

U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Lees de gebruiksaanwijzing vóór de ingebruikname volledig door en neem de instructies in acht.

Draag een stofmasker

3. Beoogd gebruik

Het apparaat is bestemd voor het zagen, snijden en slijpen.

De volgende materialen kunnen worden bewerkt: Hout, kunststof, lichtmetaal en non-ferrometalen, droge componenten, tegels en bevestigingselementen van metaal (bijv. spijkers, schroeven, etc.). Voor de betref toepassing moet u het juiste gereedschap te gebruiken.

Het apparaat is uitsluitend voor gebruik in de privésector ontworpen. Commercieel gebruik is niet toegestaan.

Het apparaat mag uitsluitend in droge ruimtes worden gebruikt.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld letsel, kortsluiting, brand, elektrische schok, etc.

Lees de gebruiksaanwijzing goed door en bewaar deze voor later. Geef het product uitsluitend samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. A voorbehouden.

4. Omvang van de levering

• Multifunctioneel accu-gereedschap (Solo-versie zonder accu en oplader)
• Schuurpapierhouder, schuurpapier, houtzaagblad, schraper
• Originele gebruiksaanwijzing

Actuele originele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de genoemde internetsite op.

5. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemene veiligheidsinstructies

• Neem alle veiligheidsvoorschriften, aanwijzingen, tekeningen en specificaties, die met dit gereedschap worden geleverd, in acht. Bij het niet naleven bestaat gevaar op een elektrische schok, brand en/of ernstig letsel.
• Laat andere personen die deze gebruiksaanwijzing niet volledig hebben gelezen en begrepen niet met het product werken.
• Bewaar de gebruiksaanwijzing goed zodat deze informatie altijd ter beschikking staat.
• Het product is geen speelgoed en dient buiten bereik van kinderen te worden gehouden! Het product mag alleen op een plaats worden neergezet, gebruikt of opgeslagen, die ontoegankelijk is voor kinderen.
• Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende langere tijd onder ongunstige omstandigheden werd opgeslagen of
• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

- Behandel het product met zorg. Door schokken, stoten of een val, zelfs vanaf geringe hoogte, raakt het product beschadigd.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken van deze gebruiksaanwijzing in acht.
• Wendt u tot een vakman als u twijfelt over de werkwijze, veiligheid of het gebruik van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een erkend servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere technisch specialisten.
• In scholen, opleidingscentra, hobbyruimtes en werkplaatsen dient door geschoold personeel voldoende toezicht te worden gehouden op de bediening van dit product.
• Neem de voor uw land geldende voorschriften voor bijv. de maatregelen betreffende de arbeidsveiligheid in acht.

b) Persoonlijke veiligheid

• Gebruik het gereedschap niet als u moe of onder invloed van alcohol, drugs of medicijnen bent. Eén moment van de onoplettendheid kan ernstig letsel tot gevolg hebben.
• Ga zorgvuldig om met het gereedschap. Vermijd het gewenningseffect als u al vaker met het gereedschap hebt gewerkt. Neem altijd de veiligheidsinstructies in acht en houdt steeds de aandach bij het werk. Eén moment van onoplettendheid kan ernstig letsel tot gevolg hebben.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril, stevige schoenen, een lange broek, gehoorbescherming, adembescherming en eventueel handschoenen. Werk nooit op blote voeten of met sandalen.
• Draag geschikte werkkleding. Draag geen sieraden. Door draaiende delen kunnen haren, sieraden of kleding naar binnen worden getrokken. Letselgevaar! Gebruik daarom bij lang haar bijv. een haarnet en draag bij het werken nauwsluitende kleding.
• Voorkom onbedoeld inschakelen van het gereedschap. Overtuig u er altijd van dat de aan-uitschakelaar is uitgeschakeld wanneer u het apparaat neerlegt, oppakt of draagt en voordat u de accu plaatst of verwijdert. Draag het gereedschap niet met de vinger op de aan-/uitschakelaar.
• Verwijder al het voor instellen gebruikte gereedschap, zoals bijvoorbeeld moersleutels, etc. voordat u het apparaat inschakelt. Het gereedschap kan bij het inschakelen worden weggeslingerd of vastklemmen en letsel veroorzaken.
• Let er bij het werk op dat u stevig staat en voorkom een abnormale lichaamshouding. Dit vergemakkelijkt bij onvoorziene situaties de controle over het gereedschap.
• Indien een voorziening voor de aansluiting van een afzuiginrichting aanwezig is, moet u ervoor zorgen dat deze correct wordt aangesloten en gebruikt. Het gebruik van een dergelijke inrichting kan gevaren in combinatie met stof verlagen.

c) Algemene veiligheidsinstructies voor elektrisch gereedschap

• Overbelast elektrische apparaten niet. Gebruik elektrische apparaten alleen voor de werkzaamheden waarvoor ze zijn bestemd. Een daarvoor geschikt gereedschap doet het werk beter en vooral veiliger.
• Controleer voor ieder gebruik de aan-/uitschakelaar. Het gebruik van gereedschap met een beschadigde aan-/uitschakelaar verhindert de controle over het gereedschap en is daarom zeer gevaarlijk.
• Haal altijd de accu uit het apparaat voordat u instellingen verandert, de toebehoren vervangt of het apparaat opbergt. Deze eenvoudige procedure voorkomt onbedoeld inschakelen.
• U moet het product ook buiten het bereik van kinderen opbergen. Voorkom dat personen die deze originele gebruiksaanwijzing niet gelezen en/of begrepen hebben en die niet vertrouwd zijn bediening, het apparaat niet kunnen gebruiken. Elektrische gereedschappen zijn onervaren gebruikers zeer gevaarlijk.
• Onderhoud het gereedschap regelmatig en controleer het op beschadigingen, verontreinigingen, foute instellingen, slijtage of andere gebreken die tot een gevaar kunnen leiden. Laat beschadigde apparaten vóór de ingebruikname repareren door een vakman. Slecht onderhouden gereedschap leidt zeer vaak tot ongelukken.
• Gebruik het apparaat niet met versleten of vervuilde gereedschappen. Gebruik uitsluitend passende gereedschappen. Stompe of ongeschikte gereedschappen haken zich gemakkelijk vast in het werkstuk en leiden tot een verlies van de controle over het apparaat.
• Gebruik het gereedschap en de accessoires alleen voor de aangegeven toepassing en in overeenstemming met de gebruiksaanwijzing. Houd hierbij ook rekening met de arbeidsomstandigheden en het gebruik. Onoordeelkundig gebruik kan persoonlijk letsel veroorzaken.
• Gebruik alleen accessoires en hulpstukken die met de opnamen van het apparaat compatibel zijn.
• Zet de beveiligingsinrichtingen nooit buiten werking.
• Bewerk met het apparaat geen nat materiaal.
• Schakel het apparaat onmiddellijk uit wanneer de aandrijving blokkeert.
• Houd de handgrepen en oppervlakken van het gereedschap droog, schoon en vrij van olie of smeermiddelen. Tijdens gebruik uitglijden kan tot controleverlies leiden en ongelukken veroorzaken.
• Houd het gereedschap goed vast. Door het plotseling stoppen van de aandrijving wordt de kinetische energie op het gereedschap zelf overgebracht. Daardoor bestaat het gevaar dat het apparaat uit uw handen valt met risico op letsel!
• Als het product van een koude in een warme ruimte wordt overgebracht (bijv. tijdens het transport), kan condens ontstaan. Hierdoor kan het product beschadigd raken!

Laat het product daarom eerst op kamertemperatuur komen voordat u het gebruikt of de accu plaatst. Dit kan eventueel enkele uren duren.

d) Veiligheidsvoorschriften voor accu-gereedschap

• Gebruik uitsluitend daarvoor bestemde accu's met dit accu-gereedschap. Gebruik van een ander soort accu kan tot letsel en/of brandgevaar leiden.
• Neem de veiligheidsaanwijzingen en de gebruiksaanwijzing in acht van de accu's en de bijbehorende oplader.
• Laat het apparaat nooit zonder toezicht zolang het is aangesloten op een accu. Neem de accu uit het apparaat als u het apparaat langere tijd niet gebruikt.

e) Veiligheid op de werkplek

• Houd uw werkplek schoon. Zorg voor een goede verlichting van de werkplek. Wanorde op de werkplek of een slechte verlichting kunnen leiden tot ongevallen.
• Houd kinderen en onbevoegde personen uit de buurt van de werkplek! Afgeleid worden tijdens de werkzaamheden kan tot ongevallen leiden.
• Zorg voor een goede ventilatie van de werkplek.
• Gebruik het product nooit naast of in de buurt van ontvlambare vloeistoffen of gassen, gas/luchtmengsels (benzinedampen) of licht ontvlambare vaste materialen resp. stoffen. Door het gebruik van het product kunnen vonken ontstaan, brand- en explosiegevaar!

f) Specifieke veiligheidsvoorschriften voor multifunctioneel gereedschap

• Houd het multifunctionele gereedschap altijd alleen vast aan de geïsoleerde handgrepen. Het gereedschap kan in contact komen met verborgen elektriciteitsleidingen en kan zo metalen delen van het gereedschap onder stroom zetten. Gevaar voor een elektrische schok!
• Houd lichaamsdelen tijdens het gebruik uit de buurt van het gereedschap.
• Raak het draaiende gereedschap nooit aan. Dit kan leiden tot letsel. Het gereedschap blijft na het uitschakelen nog even nadraaien.
• Grijp tijdens het werk nooit achter of onder het werkstuk. U kunt in het draaiende gereedschap grijpen en u kunt zich verwonden.
• Voordat u het multifunctionele gereedschap neerlegt of op een oppervlak plaatst moet u wachten totdat de aandrijving volledig tot stilstand is gekomen.
• Span het te bewerken werkstuk met geschikte middelen vast. Het te bewerken werkstuk mag nooit in de handen worden vastgehouden of op schoot worden gehouden.
• Door het bewerken van asbesthoudend materiaal, loodhoudende oppervlakken, enkele houtsoorten en metalen kan stof ontstaan dat schadelijk is voor de gezondheid. De aanraking en het inademen van deze stoffen door de gebruiker en personen in de buurt is gevaarlijk. Draag daarom een veiligheidsbril en een stofmasker en zorg voor een geschikte stofafzuiging.
• Het multifunctionele gereedschap mag alleen worden gebruikt voor droogslijpen. Het binnendringen van vocht of nattigheid in een elektrisch apparaat verhoogt het risico van kortsluiting en elektrische schokken.

g) Overige gevaren

Dit apparaat voldoet aan de erkende technische voorschriften en de toepasselijke veiligheidsvoorschriften.

Toch kan tijdens het gebruik

• levensgevaar voor de gebruiker of andere personen ontstaan,
• het apparaat beschadigen,
• schade aan andere objecten ontstaan.

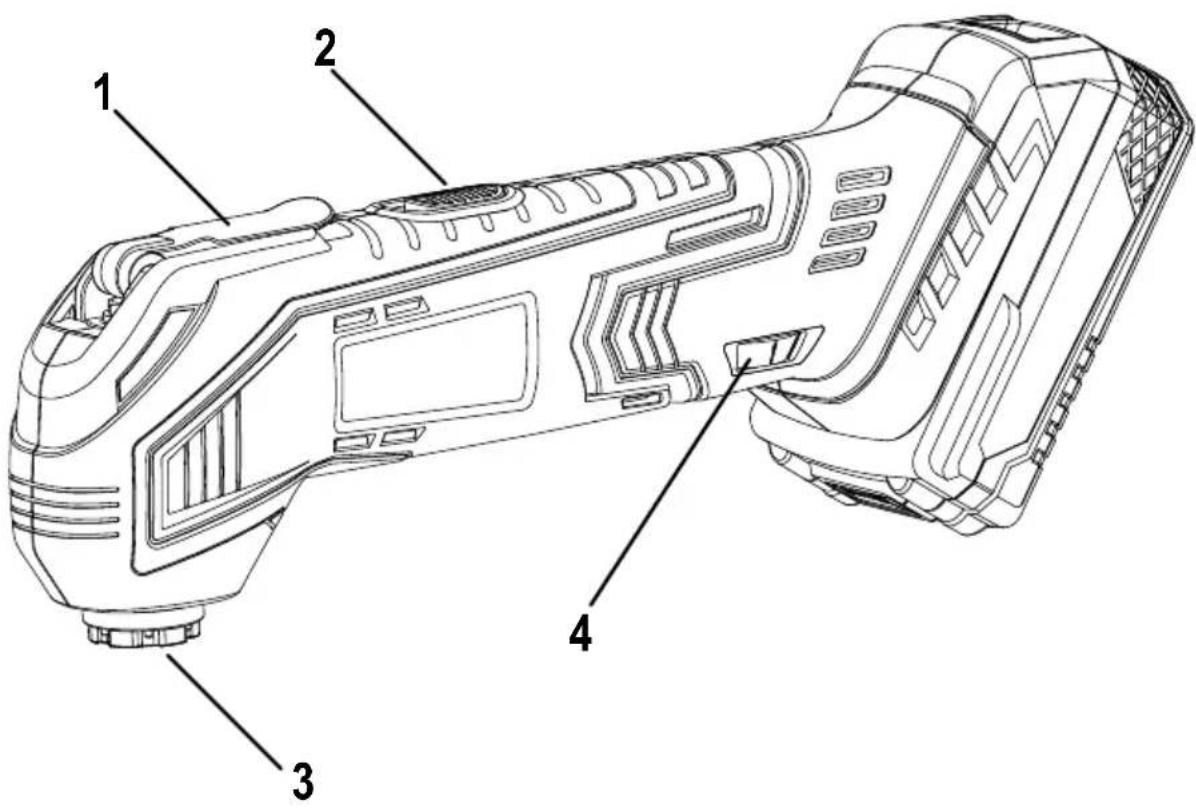

6. Afzonderlijke onderdelen en bedieningselementen

1 Snelspanner
2 Aan-uitschakelaar
3 Gereedschapshouder
4 Toerentalregelaar

7. Montage

Verwijder altijd de accu voordat u montagewerkzaamheden verricht of instellingen veranderl gereedschap of wanneer u accessoires vervangt. Bij onbedoelde druk op de aan-uitknop (2) bestaat er kans op letsel.

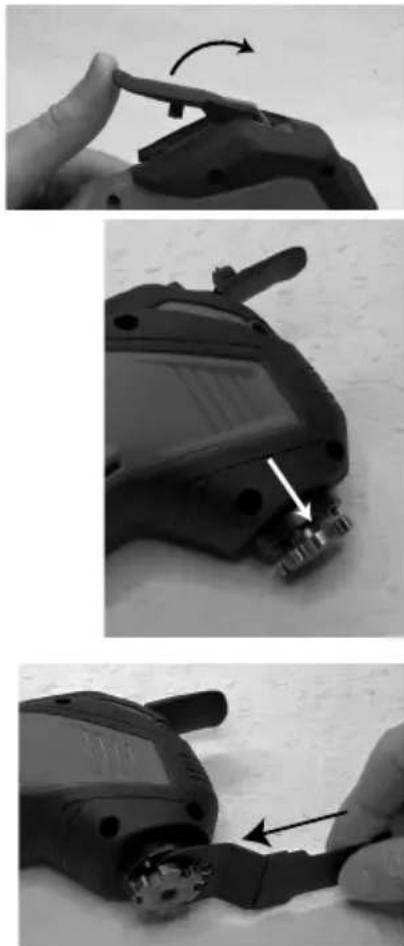

a) Gereedschap monteren/wisselen

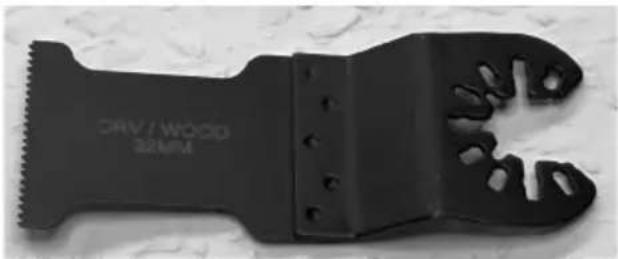

Er kunnen alle in de handel verkrijgbare gereedschappen met getoonde gereedschapsbevestiging worden gebruikt. Passende gereedschappen vindt u bijv. onder ons bestelnr. 1574786.

- Hierdoor wordt de gereedschapshouder (3) ontgrendeld.

- Plaats het juiste gereedschap in de gereedschapshouder (3).

- Hierbij kan het gereedschap in verschillende standen worden vastgeklikt.

- Vergrendel de gereedschapshouder weer door de snelspanner (1) weer in te klappen tot hij vastklikt.

- Controleer of het gereedschap goed vast zit. Het gereedschap moet vast in de gereedschapshouder (3) vergrendeld zijn.

De snelspanner moet absoluut goed vastgeklemd zijn voordat u met het werk begint. Anders bestaat er gevaar voor letsel door loszittend gereedschap.

b) Accu plaatsen/verwijderen

- Schuif de accu in de accuhouder tot deze vastklikt.

- Voor het verwijderen van de accu drukt u op de ontgrendelknop op de accu en trekt u de accu uit de accuhouder.

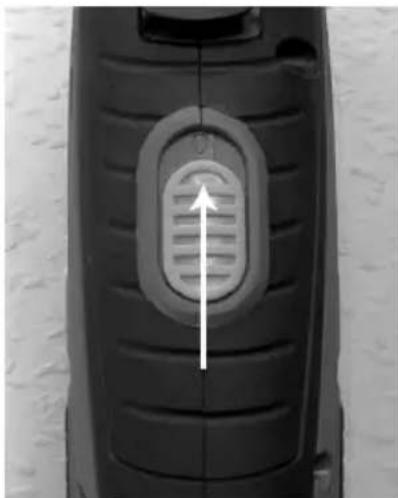

a) Aan- en uitzetten

• Voor het inschakelen schuift u de aan-uitschakelaar (2) naar voren.
• Om het apparaat uit te schakelen schuift u de aan-uitschakelaar (2) terug in de uitgangspositie.

- Draai aan de toerentalregelaar (4) om het toerental in te stellen:

Het toerental kan van "1" tot "6" worden ingesteld waarbij "1" de laagste stand is (10000 t/min ^-1 ) en "6" de hoogste stand is met (21000 t/min ^-1 ).

9. Verhelpen van storingen

Geen werking, het multifunctionele gereedschap kan niet worden ingeschakeld:

• De accu is leeg. Laad de accu op met de bijbehorende oplader.
• De accu is niet goed in de accuhouder vastgeklikt.

Het apparaat trilt sterk en/of is zeer luid:

- Het gereedschap is niet goed in de gereedschapshouder (3) bevestigd. Controleer of het gereedschap goed geplaatst is.

Zaagsnedes worden onzuiver, de zaagkant is beschadigd.

• Het zaagblad is versleten of beschadigd en moet worden vervangen.
• Er wordt een voor het materiaal of de aard van de zaagsnede ongeschikt zaagblad gebruikt.
• Bescherm gevoelig materiaal (bijv. spaanplaat) met plakband. Het plakband voorkomt het uitscheuren van de zaagkant. Evt. kan ook een dunne houtplaat meegezaagd worden die ook het uitscheuren van de zaagkant voorkomt.

De zaagprestaties zijn matig:

• Het zaagblad is versleten en moet worden vervangen.
• Het toerental is verkeerd ingesteld.

De slijpprestaties zijn matig:

• De schuurblad is versleten en moet worden vervangen.
• Het toerental is verkeerd ingesteld.

10. Reiniging en onderhoud

Schakel het apparaat voor reinigings-, onderhouds- en verzorgingswerkzaamheden uit en trek de accu uit het apparaat.

Er bevinden zich in het product geen onderdelen die onderhoud nodig hebben. Open/demonteer het apparaat nooit. Onderhoud of reparaties en het daarmee verbonden openen van het product mogen alleen door een vakman of een daarvoor geschikte service-werkplaats worden uitgevoerd.

Voorkom absoluut dat water of vocht in het binnenste van het apparaat terecht komt.

Gebruik geen agressieve reinigingsmiddelen of chemicaliën, maar alleen een licht bevochtigde doek. Ongeschikte reinigingsmiddelen kunnen verkleuringen op het kunststof oppervlak veroorzaken. Gebruik voor de reiniging ook nooit schuurmiddelen, alcohol, benzine, spiritus of soortgelijke vloeistoffen!

Draag beschermende handschoenen tijdens onderhoud en reiniging om verwondingen door scherpe randen of het gereedschap te voorkomen.

a) Onderhoud

• Controleer voor en na elk gebruik het gereedschap op slijtage.
• Vervang het gereedschap als het versleten is door het gebruik.
• Gebruik nooit gereedschap dat niet geschikt is voor het apparaat.

b) Reiniging

• Reinig het product altijd direct na gebruik, zodat stof en vuil zich niet kunnen vastzetten.
• Houd vooral de veiligheidsvoorzieningen, de ventilatieopeningen en de motorbehuizing vrij van vuil en stof.
• Een zorgvuldige reiniging zorgt voor het behoud van de functionaliteit van het product, zodat u er lang plezier van hebt. Een goede vakman is zuinig op zijn gereedschap!
• Verwijder stof met een schone langharige kwast en een stofzuiger. Stof kan eveneens met perslucht (geringe druk!) worden verwijderd.
• Gebruik voor de reiniging van de buitenkant van het product alleen een schone, droge en pluisvrije doek.

11. Afvoer

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af. Verwijder de accu zoals in de bijbehorende gebruiksaanwijzing is aangegeven.

Geschikte gereedschappen......bijv. bestelnr. 1574786

Nominaal onbelast toerental n _0 ......11000-21000 min ^-1

Gewicht....1,6 kg

Geluidsdrukniveau L_PA .....79,2 dB(A)

Standaard afwijking K _PA ......3 dB(A)

Geluidsvermogensniveau L_WA 90,2 dB(A)

Standaard afwijking K_WA 3 dB(A)

Trilling (in overeenstemming met EN 62841) ....4,851 m/s ^2

Onzekerheid K....1,5 m/s ^2

Afmetingen: 240 x 165 x 170 mm

Bedrijfs- en opslagcondities....0 tot +40 °C / 0-85 % relatieve luchtvochtigheid

Opgelet!

Het geluidsniveau tijdens het werken kan 80 dB(A) overschrijden. Draag een geschikte gehoorbescherming.

Het in deze gebruiksaanwijzing vermelde trillingsniveau is conform een door EN 62841 genorme meetmethode vastgesteld en kan voor het vergelijk van elektrische gereedschappen worden gebruikt. Het is ook bedoeld voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau vertegenwoordigt de belangrijkste toepassingen van de elektrisch gereedschap. Als het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkende gereedschappen of slecht wordt onderhouden, dan kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting gedurende de gehele gebruiksperiode aanzienlijk verhogen.

Voor een nauwkeurige inschatting van de trillingsbelasting dient ook rekening te worden houden met tijden waarin het apparaat is uitgeschakeld of wel is ingeschakeld, maar niet in gebruik is. Dit kan de trillingsbelasting gedurende de gehele gebruiksperiode aanzienlijk reduceren.

Zorg voor extra veiligheidsmaatregelen ter bescherming van de gebruiker tegen de invloed van trillingen zoals bijvoorbeeld: Onderhoud van elektrisch gereedschap en gereedschappen, het warm houden van de handen, organisatie van arbeidsprocessen.

13. Verklaring van overeenstemming (DOC)

Hiermee verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau dat dit product voldoet aan de volgende richtlijnen:

2006/42/EC

2014/30/EG

2011/65/EG

Het is vervaardigd volgens de volgende normen:

EN 62841-1:2015+AC:15

EN 62841-2-4:2014

EN 55014-1:2017

EN 55014-2:2015

De volledige tekst van de EG-conformiteitsverklaring is als download via het volgende internetadres beschikbaar: www.conrad.com/downloads

Kies een taal door op een vlagsymbool te klikken en voer het bestelnummer van het product in het zoekveld in; aansluitend kunt u de EU-conformiteitsverklaring downloaden in pdf-formaat.

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
