GEBRUIKSAANWIJZING TMS 200 W Toolcraft

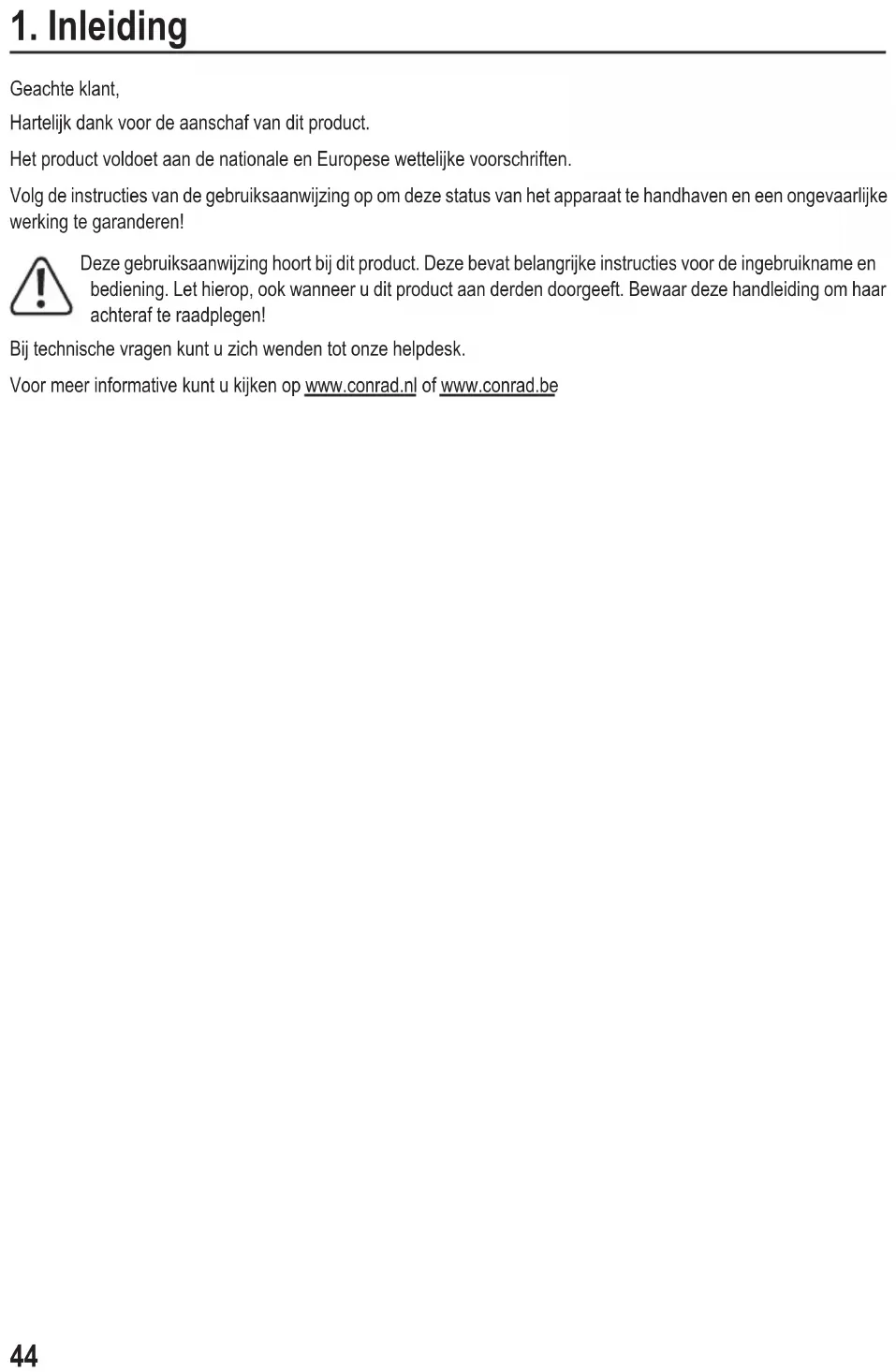

Geachte klant, Hartelijk dank voor de aanschaf van dit product. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen! Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname en bediening. Let hierop, ook wanneer u dit product aan derden doorgeeft. Bewaar deze handleiding om haar achteraf te raadplegen! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be45

2. Verklaring van de symbolen

In deze gebruiksaanwijzing en/of op het gereedschap kunnen de volgende symbolen worden gebruikt: Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er een risico voor uw gezondheid bestaat, bijv. door een elektrische schok. Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd aandachtig door. Lees de instructies aandachtig door. In overeenstemming met de essentiële veiligheidsstandaarden van de Europese richtlijnen. Klasse II gereedschap - dubbele isolatie - u heeft geen geaarde stekker nodig. Defecte en/of afgedankte elektrische of elektronische apparaten dienen bij desbetreffende recyclingpunten te worden afgegeven. Trek de stekker direct uit het stopcontact voor het geval dat de kabel beschadigd raakt en tijdens onderhoud. Draag oogbescherming. Draag een stofmasker Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.46

Tips voor het werk met uw schuurmachine

• Uw schuurmachine is handig voor het werk aan hout, metaal, geverfde oppervlakken. Hij maakt oppervlakken glad voordat u ze verft, zelfs als u vulmiddelen heeft gebruikt die uitsteken.

• Uw schuurmachine is het beste geschikt voor grote, vlakke oppervlakken zoals deuren, maar kan ook worden gebruikt voor plinten, kozijnen, etc. Voorwaarde hiervoor is dat deze toegankelijk zijn.

• Verschillende soorten schuurpapier zorgen ervoor dat de schuurmachine voor verschillende doeleinden kan wordengebruikt.Erisschuurpapiermetverschillendekorrelingbeschikbaar.Hoehogerhetnummer,destejner dekorrel.Voorruwwerkkuntubeginnenmeteenlagekorreling(bijv.80)enlaterwisselennaareenhogere,jnere korreling(bijv.100of120)voordenish.Alsueenjnerekorrelingvoorruweoppervlakkengebruikt,raaktdeze snel verstopt en moet u hem vervangen.

• Laat te allen tijde de schuurmachine het werk doen; u hoeft geen excessieve druk op het schuurpapier uit te oefenen. Hierdoor kan het kreukelen of scheuren. Gebruik bij voorkeur een licht cirkelende beweging.

• Als het oppervlakken duidelijke sporen van de schurende beweging vertoont, kan de korreling te grof zijn of u gebruikt te veel druk.

• Gebruiksaanwijzing: 1 stuks Na het uitpakken dient u alle accessoires op beschadigingen te controleren en gebruik het gereedschap niet als iets defect is. Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.47

5. Veiligheidsinstructies

WAARSCHUWING Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van alle waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE RAADPLEGING. De term "elektrisch gereedschap” in de waarschuwingen verwijst naar uw door het stroomnet aangedreven (met kabel) handgereedschap of accu-aangedreven (snoerloos) handgereedschap. a) Veiligheid op de werkplek

• Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken.

• Gebruik geen elektrisch gereedschap in explosieve ruimten, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Handgereedschap creëert vonken en deze kunnen stof of dampen in brand steken.

• Houdkinderenenomstandersuitdebuurtwanneeruelektrischgereedschapbedient.Aeidingkan leiden tot controleverlies. b) Elektrische veiligheid

• De stekker van het elektrisch gereedschap dient op het stopcontact te passen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met (geaard) elektrisch gereedschap. Onaangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is.

• Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op elektrische schokken.

• Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap mee te dragen of mee te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op elektrische schokken.

• Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel dat geschikt is voor gebruik buitenshuis. Het gebruik van een kabel dat geschikt is voor gebruik buitenshuis, verkleint het risico op een elektrische schok.

• Als het gebruik van handgereedschap in een vochtige ruimte noodzakelijk is, gebruik dan een differentieelschakelaar. Het gebruik van een differentieelschakelaar verkleint het risico op elektrische schokken. c) Persoonlijke veiligheid

• Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.48

• Draag persoonlijke beschermingsuitrusting. Draag altijd oogbescherming. Beschermingsuitrusting zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel.

• Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg ervoor dat de schakelaar is ingesteld op de uit-positie voordat u het gereedschap op een stroombron en/of het accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken.

• Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap kan leiden tot een persoonlijk letsel.

• Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden.

• Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende onderdelen verstrikt raken.

• Wanneer de montage van stofafzuigings- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van voorzieningen voor stofopvang kan helpen om het risico in verband met stof te verlagen. d) Elektrisch gereedschap gebruiken en onderhouden

• Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Een elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact en/of accupack voordat u het elektrisch gereedschap instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap.

• Berg niet-gebruikt gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

• Onderhoud van elektrisch gereedschap. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat beschadigde onderdelen repareren voordat u het elektrisch gereedschap gebruikt. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemmen minder snel vast en zijn gemakkelijker te beheersen.

• Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, enz. in overeenstemming met deze instructies en houd hierbij met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van handgereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.49 e) Service

• Laatuwelektrischgereedschapreparerendooreengekwaliceerdereparateurenalleenmetidentieke reserveonderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. f) Veiligheidswaarschuwing voor de schuurmachine

• Gevaarlijke/giftige stoffen worden door de schuurmachine verspreid door bijv. loodhoudende veragen, hout en metaal. Contact met of inhaleren van deze stoffen kan gevaarlijk zijn voor de gezondheid van de bediener en omstanders. Gebruik altijd een bril en stofmasker.

• Tijdens het gebruik van de schuurmachine dient u een gehoorbescherming te dragen.

• Houd elektrisch gereedschap tijdens gebruik alleen bij de geïsoleerde grepen vast, want het snijgereedschap kan met verborgen bedrading of zijn eigen kabel in aanraking komen. Contact met een onder stroom staande draad zorgt ervoor dat in aanraking komende metalen onderdelen van het gereedschap onder stroom komen te staan en de bediener een elektrische schok geven.

• Draag altijd een veiligheidsbril of gezichtsscherm als u de schuurmachine gebruikt. Brillen voor iedere dag hebben slechts een stootweerstand; het zijn geen veiligheidsbrillen. Door deze regel te volgen, wordt het risico op ernstig persoonlijk letsel verminderd.

• Trek de stekker uit het stopcontact voor het uitvoeren van aanpassingen, service of onderhoud.

• Wikkel de verlengkabel compleet van de trommel om potentiële oververhitting te voorkomen.

• Als u een verlengkabel nodig heeft, dient u ervoor te zorgen dat het overeenstemt met het ampère- aantal voor uw elektrisch gereedschap en dat het in een veilige elektrische toestand is.

• Zorg ervoor dat de voedingsspanning hetzelfde is als vermeld op het typeplaatje.

• Ons gereedschap is dubbel geïsoleerd voor extra bescherming tegen een mogelijke storing in de elektrische isolatie binnenin het gereedschap.

• Controleer altijd muren, vloeren en plafonds om te voorkomen dat u verborgen stroomkabels en leidingen raakt.

• Na lange gebruiksperioden kunnen de externe metalen onderdelen en accessoires heet zijn.

• Indien mogelijk dient u het werkstuk stevig vast te klemmen om beweging te voorkomen.

• Uw schuurmachine is een handgereedschap, klem uw schuurmachine niet vast.

• Voor het schuren dient u te controleren of het oppervlak vrij van spijkers, schroeven etc. is.

• Stop de schuurmachine nooit door druk op de voet uit te oefenen.

• Gebruik alleen schuurpapier dat zich in een goede staat bevindt. Gebruik geen gescheurd of versleten papier.

• Schuur geen materiaal dat asbest bevat, omdat dit een risico voor uw gezondheid is.

• Schuur geen verf op loodbasis vanwege het risico op een loodvergiftiging.

• Eet en drink niet op de werkplek van de schuurmachine.

• Sta het niet toe dat mensen zich in het werkbereik begeven, zonder dat zij een stofmasker dragen.

• Indien mogelijk dient u het werkbereik af te sluiten om de stof op te vangen en dit later te verwijderen.

• Uw gereedschap is uitsluitend ontworpen voor het droog schuren, niet voor het nat schuren.50

• Uw gereedschap is ontworpen voor het algemeen licht schuren van hout en metaal.

• Schuur geen magnesium materiaal vanwege het risico op brand.

• WAARSCHUWING: Sommige stofdeeltjes die tijdens het schuren ontstaan, bevatten chemische elementen waarvan bekend is dat ze kanker, geboorteafwijkingen of andere vruchtbaarheidsproblemen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.

• Kristallijn silica uit bakstenen en cement en andere metselproducten.

• Arseen en chroom uit timmerhout dat chemisch werd behandeld. uw risico bij dergelijke blootstellingen varieert, afhankelijk van hoe vaak u met dit type werkt. Om de blootstelling aan deze chemicaliën te verminderen kunt u:

• In een goed geventileerde ruimte werken.

• Met een goedgekeurde veiligheidsuitrusting werken, zoals bijvoorbeeld stofmaskers die speciaal zijn ontworpenvoorhetlterenvanmicroscopischkleinedeeltjes.51

Afb. A 1 Aan-/uitschakelaar 2 Stofboxmeteenmicrolter-systeem 3 Schuurpapier 4 Schuurplaat 5 Aansluitingvoordelter52

Lees de gebruiksaanwijzing aandachtig door. Zorg ervoor dat al het verpakkingsmateriaal verwijderd is. Zorg ervoor dat de aangegeven spanning op het label overeen komt met de spanning van uw huis voordat voordat u het apparaat aansluit. a) Geïntegreerde stofafzuiging met een microlter

• Zie afbeelding A.• Gebruik het gereedschap altijd met de aangesloten stofbox (2). Het inhaleren van stof is schadelijk voor uw gezondheid.• Sluitdestofbox(2)aanopdeaansluitingvoordelter(5) b) Maak de stofbox leeg

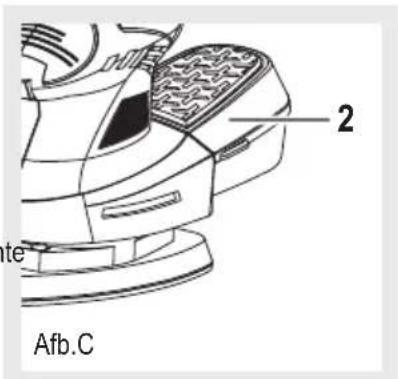

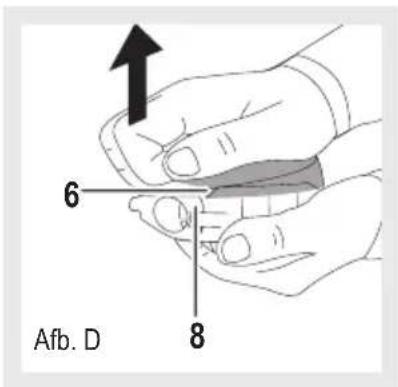

• Zie afbeeldingen C, D en E.• Om de stofbox te legen, trekt u de stofbox (2) eraf• Verwijder het deksel (6) door eraan te trekken zoals weergegeven in afb. D.• Verwijderhetlterelement(7)vanhetstofreservoir(8).• Reinig het lterelement (7) en het stofreservoir (8) met een zachteborstel. c) Vervangen van het schuurpapier

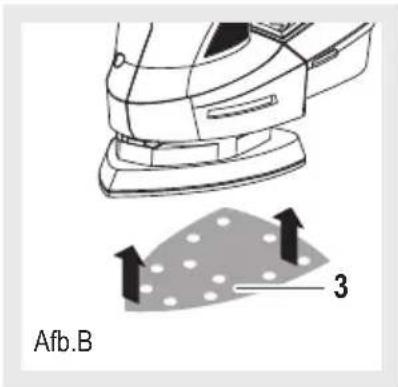

• Zie afbeelding B.• Om het schuurpapier (3) te verwijderen, pakt u het vast bij één van de punten en trekt u het van de schuurplaat (4).• Let erop dat de gaten van het schuurpapier (3) precies op de gaten van de schuurplaat (4) liggen.• Plaats het schuurpapier (3) vlak langs de rand van de schuurplaat (4).• Leg het schuurpapier op de schuurplaat en druk het stevig vast.• Om het schuurpapier (3) te verwijderen, pakt u het vast bij één van de punten en trekt u het van de schuurplaat (4). d) Aan- en uitschakelen
• Zie afbeelding A.• Om het gereedschap te starten, drukt u de aan-/uitschakelaar op “I” AAN (1). • Om het gereedschap te stoppen, drukt u de aan-/uitschakelaar op “O” UIT (1). Afb.B Afb.C

• Rol de kabel compleet af voordat u hem in het stopcontact steekt.

• Sluit het apparaat aan op het stroomnet.

• Bevestig het schuurpapier

• Schakel het apparaat aan met behulp van de aan-/uitschakelaar (1).

• Houd het apparaat tegen het oppervlak dat u wilt bewerken.

• Beweeg het apparaat langzaam over het werkstuk,

• Oefen geen excessieve druk uit op het werkstuk.

• Oefen steeds dezelfde druk uit op het werkstuk om de prestatie en de levensduur van de schuurmachine en het schuurpapier te verbeteren. f) Zodra u klaar bent met het gebruik van het apparaat

• zet u het apparaat uit met behulp van de aan-/uitschakelaar (1).

• Trek de stekker uit het stopcontact.

8. Probleemoplossing

Door de aankoop van deze cirkelzaag heeft u een modern product gekocht dat operationeel zeer betrouwbaar is. Desalniettemin kunnen er problemen of storingen de kop opsteken. Hierna vindt u een beschrijving voor het oplossingen van storingen. Neem altijd de veiligheidsinformatie in deze gebruiksaanwijzingen in acht.

• Het apparaat reinigen.

• Als uw schuurmachine niet werkt, dient u de stroom van het stopcontact te controleren.

• Als de schuurmachine het oppervlak niet schuurt, dient u het schuurpapier te controleren. Als het schuurpapier is versleten, dient u het door nieuw schuurpapier te vervangen en het opnieuw te proberen. Het papier dient op een droge plek te worden bewaard om te voorkomen dat het vochtig wordt. De schurende korrels verliezen hun adhesie van het papier en zullen daardoor niet schuren.

• Als de schuurmachine niet soepel beweegt, kan het schuurpapier los zitten, beschadigd zijn of kreukels hebben. Vervangen en opnieuw proberen.

• Alsdestoringnietkonwordenverholpen,dientudeschuurmachineterreparatienaareengekwaliceerdepersoon te brengen.54

9. Onderhoud en reiniging

Ontkoppel het elektrisch gereedschap altijd voordat u aanpassingen of onderhoud uitvoert. Als de kabel is beschadigd, moet het worden vervangen door de fabrikant of zijn klantenservice om gevaar te vermijden. a) Reinigen Gebruik geen oplosmiddelen als u de kunststof onderdelen reinigt. De meeste kunststof onderdelen kunnen worden beschadigd wanneer ze in contact komen met commerciële oplosmiddelen.

• Gebruik schone doeken voor het verwijderen van vuil, koolstof, etc.

• Verbreek de stroomverbinding direct als de stroomkabel beschadigd is.

• Zorg ervoor dat het gereedschap niet wordt blootgesteld aan regen. b) Smering Alle lagers van dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het gereedschap onder normale gebruiksvoorwaarden. Daarom is het smeren niet nodig.

Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking afvoeren. Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.55

11. Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, Duitsland, dat het product voldoet aan de volgende richtlijnen, normen en/of wetgevingen. EMC-richtlijn 2014/30/EG EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Machinerichtlijn 2006/42/EG EN 60745-1:2009+A11:2010 EN 60745-2-4:2009+A11:2011 RoHS richtlijn 2011/42/EG CE-markering op het product Klik op de volgende link om de volledige tekst van de EU-conformiteitsverklaring te lezen: www.conrad.com/downloads Kies een taal door op een vlagsymbool te klikken en voer dan in het zoekveld het bestelnummer van het product in. U kunt de EU-conformiteitsverklaring vervolgens als PDF-document downloaden.56

• De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken.

• De opgegeven totale trillingswaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. b) Waarschuwing

• De trillingsafgifte tijdens het werkelijk gebruik van het elektrisch handgereedschap kan verschillen van de opgegeven totale waarde, dit is afhankelijk van de manier waarop het gereedschap wordt gebruikt.
