BEDIENUNGSANLEITUNG TMS 200 W Toolcraft

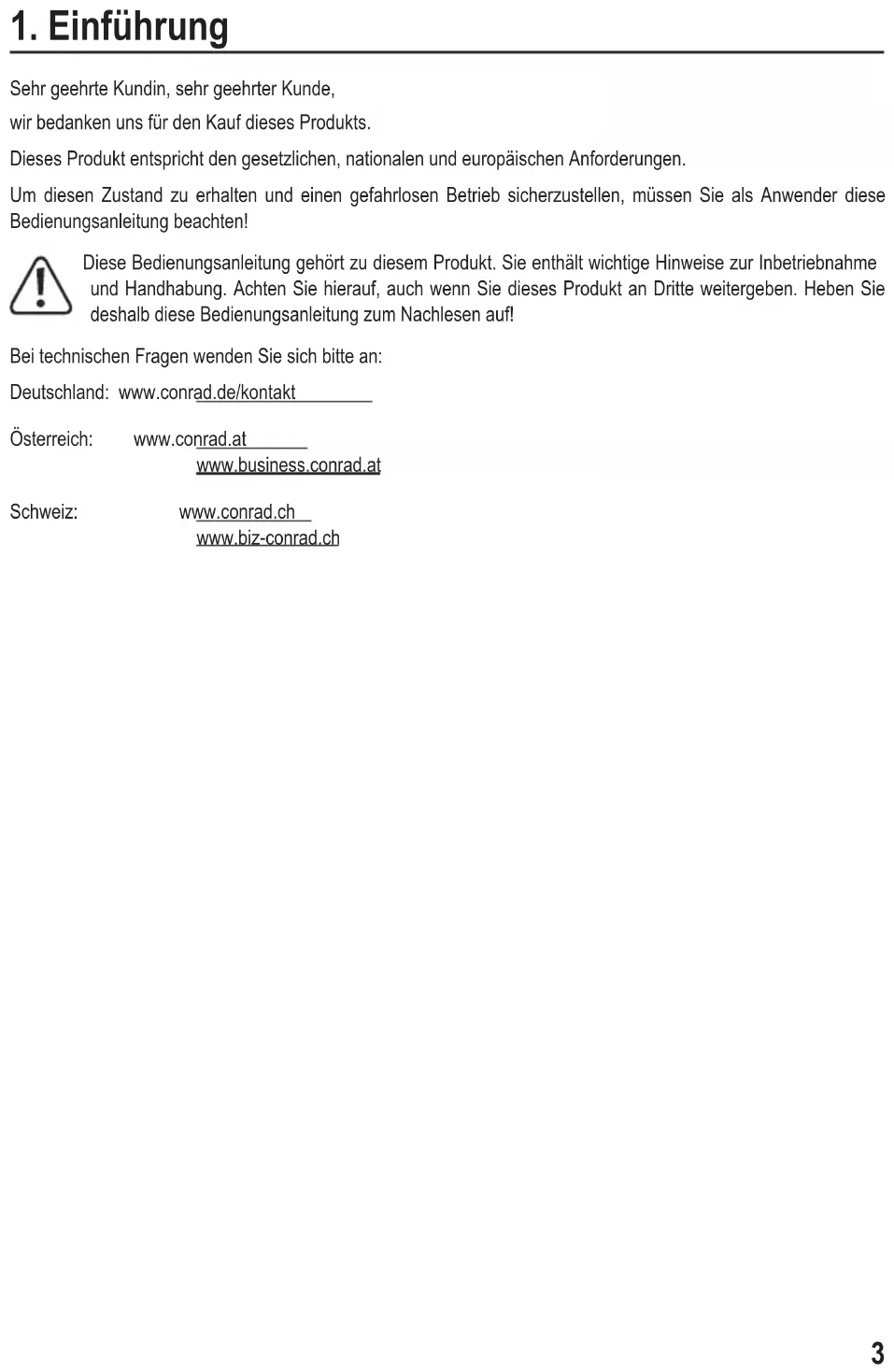

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch4

In dieser Anleitung und/oder auf dem Gerät werden nachstehende Symbole verwendet: Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Lesen Sie die Bedienungsanleitung sorgfältig. EntsprichtdenwesentlichenanwendbarenSicherheitsvorschriftendereuropäischenRichtlinien. Gerät der Schutzklasse II – Doppelte Isolierung – Sie benötigen keinen geerdeten Stecker. Fehlerhafte und/oder nicht mehr gebrauchsfähige elektrische oder elektronische Geräte müssen einer umweltgerechten Wiederverwertung zugeführt werden. Netzstecker unverzüglich aus der Steckdose ziehen, falls die Anschlussleitung beschädigt wird oder Instandhaltungsarbeiten durchgeführt werden. Augenschutz tragen. Staubschutzmaske tragen. DasPfeilsymbolistzunden,wennbesondereTippsundHinweisezurBedienunggegebenwerden.5

3. Bestimmungsgemäße Verwendung

Tipps zur Arbeit mit Ihrem Schleifer

• IhrSchleiferistfürdieArbeitaufHolz,MetalloderlackiertenOberächenbestimmt.DasGerätglättetOberächen einschließlich hervorstehender Spachtelmasse vor dem Lackieren.

• IhrSchleifereignetsichambestenfürgrößereacheBereichewieTüren,kannaberauchfürFußleisten,Fenster usw. eingesetzt werden, sofern diese zugänglich sind.

• Mit verschiedenen Schleifblatttypen kann der Nutzer diverse Arbeiten ausführen. Schleifblätter sind mit unterschiedlichen Körnungen erhältlich. Je größer die Körnungszahl, desto feiner die Körnung. Beginnen Sie zum groben Vorschleifen mit einer kleinen Körnungszahl (z. B. Körnung 80) und wechseln Sie dann für die EndbearbeitungzueinerfeinerenKörnung(z.B.100oder120).WennSieeinefeineKörnungfürraueOberächen verwenden, verstopft das Schleifblatt zu schnell und muss vorzeitig gewechselt werden.

• Lassen Sie immer das Schleifgerät arbeiten und üben Sie keinen übermäßigen Druck auf das Schleifblatt aus, da es sonst knittern oder reißen kann. Arbeiten Sie vorzugsweise mit leichten kreisenden Bewegungen.

• FallsdieOberächebeimSchleifvorgangzustarkabgenutztwird,kannessein,dassSieeinezugrobeKörnung verwenden oder zu starken Druck ausüben.

• Bedienungsanleitung: 1 x Prüfen Sie das Werkzeug und das Zubehör nach dem Auspacken auf Schäden und verwenden Sie das Werkzeug nicht, wenn es defekt ist. Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungenaufderWebseite.6

5. Sicherheitshinweise

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). a) Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten,GaseoderStäubebenden.ElektrowerkzeugeerzeugenFunken,diedenStauboderdie Dämpfe entzünden können.

• Halten Sie Kinder und Zuschauer während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. b) Elektrische Sicherheit

• Der Anschlussstecker eines Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdetenOberächenwie von Rohren, Heizungen, Herden und Kühlschränken.EsbestehterhöhtesRisikodurchelektrischenSchlag,wennIhrKörpergeerdetist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein ElektrowerkzeugerhöhtdasRisikoeineselektrischenSchlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder sich bewegendenTeilenfern.Beschädigteoderverwickelte KabelerhöhendasRisikoeineselektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Verwendung eines für den Außenbereich geeigneten VerlängerungskabelsverringertdasRisikoeineselektrischenSchlags.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einenFehlerstromschutzschalter(RCD).DerEinsatzeinesFehlerstromschutzschaltersvermindertdas RisikoeineselektrischenSchlags.7 c) Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter demEinussvonDrogen,AlkoholoderMedikamentenstehen.EinMomentderUnachtsamkeitbeim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz,verringertjenachEinsatzbedingungendasRisikovonVerletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. EinWerkzeugoderSchlüssel,dersichineinemdrehendenGeräteteilbendet,kannzuVerletzungen führen.

• Vermeiden Sie eine instabile Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und Staubauffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. d) Verwendung und Behandlung des Elektrowerkzeugs

• Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Netzstecker aus der Steckdose und/oder entfernen Sie den Akku aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät ablegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• BewahrenSieunbenutzteElektrowerkzeugeaußerhalbder ReichweitevonKindernauf.LassenSie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei ausgerichtet sind und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle gehen auf schlecht gewartete Elektrowerkzeuge zurück.

• HaltenSieSchneidwerkzeugescharfundsauber.SorgfältiggepegteSchneidwerkzeugemitscharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.8

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend dieser Anleitung und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. e) Service

• LassenSieIhrElektrowerkzeugnurvonqualiziertemFachpersonalundnurmitOriginal-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. f) Sicherheitshinweise für Schleifer

• Beim Schleifen von z. B. Materialien mit bleihaltigem Anstrich, einigen Holzarten und Metall entstehen schädliche/giftige Stäube. Berühren oder Einatmen dieser Stäube kann die Gesundheit des Benutzers oder in der Nähe bendlicher Personen gefährden. Tragen Sie immer eine Schutzbrille und eine Staubschutzmaske.

• Es wird empfohlen, beim Gebrauch des Schleifers einen Gehörschutz zu tragen.

• HaltenSieElektrowerkzeugeanisoliertenGriffächen,wennSieArbeitenausführen,beidenendas Schnittwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallische Geräteteile unter Spannung setzen und zu Stromschlag führen.

• Beim Gebrauch des Schleifers immer eine Schutzbrille oder einen Augenschutz tragen. Eine Sehbrille hat keine stoßfesten Linsen und ist daher keine Schutzbrille. Eine Schutzbrille verringert die Gefahr schwerer Verletzungen.

• ZiehenSievorallenArbeitenamElektrowerkzeug(Einstellungen,ReparaturenoderInstandhaltung) den Netzstecker aus der Steckdose.

• RollenSieeinVerlängerungskabelaufeinerKabeltrommelvollständigab,ummöglicheÜberhitzungzu vermeiden.

• Falls ein Verlängerungskabel erforderlich ist, müssen Sie sich vergewissern, dass dieses den richtigen Querschnitt für Ihr Elektrowerkzeug aufweist und in ordnungsgemäßem Zustand ist.

• Vergewissern Sie sich, dass Ihre Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

• Für zusätzlichen Schutz gegen eventuelle Isolierungsfehler innerhalb des Werkzeugs ist unser Werkzeug doppelt isoliert.

• Prüfen Sie Wände, Böden und Decken immer auf verborgene Stromleitungen und Wasserrohre.

• Nach langem Arbeiten können äußere Metallteile und Zubehörteile heiß sein.

• Sichern Sie das Werkstück, sofern möglich, mit Spannvorrichtungen, damit es sich nicht bewegt.

• Ihr Schleifer ist ein Handgerät und darf nicht festgeklemmt werden.

• Prüfen Sie vor dem Schleifen, dass keine Nägel, Schrauben usw. aus der Fläche hervorstehen.

• Halten Sie den Schleifer nie durch Druck auf die Schleifplatte an.

• Verwenden Sie nur Schleifblätter in gutem Zustand, keine gerissenen oder abgenutzten Blätter.

• Schleifen Sie keine asbesthaltigen Materialien, da Asbest gesundheitsgefährdend ist.

• SchleifenSiekeinenbleihaltigenAnstrich-esbestehtdasRisikoeinerBleivergiftung.9

• Essen oder trinken Sie nicht im Arbeitsbereich des Schleifers.

• Sorgen Sie dafür, dass andere Personen den Arbeitsbereich nicht ohne Staubschutzmaske betreten.

• Dichten Sie den Arbeitsbereich ab, sofern möglich, um den Staub zurückzuhalten und später zu entfernen.

• Verwenden Sie das Elektrowerkzeug nur für Trockenschliff, nicht zum Nassschleifen.

• Ihr Werkzeug ist allgemein zum leichten Glätten von Holz und Metall bestimmt.

• Schleifen Sie aufgrund von Brandgefahr kein magnesiumhaltiges Material.

• WARNUNG:EinigedurchelektrischesSchleifenentstehendeStaubpartikelenthaltenChemikalien,die Krebs, Geburtsfehler oder andere Fortpanzungsschäden hervorrufen können. Beispiele für solche Chemikalien:

• Blei aus bleihaltigen Anstrichen.

• Kristalline Kieselsäure aus Ziegelsteinen, Zement und anderen Maurerprodukten.

• ArsenundChromauschemischbehandeltemBauholz.IhrRisikodurchdiesenChemikalienkontaktist vonderHäugkeitsolcherArbeitenabhängig.MaßnahmenzurVerringerungIhrerChemikalienexposition:

• Arbeiten Sie in gut gelüfteten Bereichen.

• Arbeiten Sie mit zugelassener Schutzausrüstung, wie zum Beispiel speziellen Staubschutzmasken zur Filterung mikroskopisch kleiner Partikel.10

Abb. A 1 Ein-/Ausschalter 2 StaubboxmitMikroltersystem 3 Schleifblatt 4 Schleifplatte 5 Filteranschluss11

Lesen Sie die Bedienungsanleitung aufmerksam. Vergewissern Sie sich, dass alle Verpackungen des Produkts entfernt wurden. Beachten Sie die Netzspannung, bevor Sie das Gerät einstecken. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild übereinstimmen. a) Integrierte Staubabsaugung mit Mikrolter

• Siehe Abbildung A.• Verwenden Sie das Gerät immer mit der eingesetzten Staubbox (2). Das Einatmen von Staub ist gesundheitsschädlich.• Setzen Sie die Staubbox (2) auf den Filteranschluss (5). b) Staubbox entleeren
• Siehe Abbildungen C, D und E.• Zum Entleeren der Staubbox (2) ziehen Sie die Staubbox ab.• Nehmen Sie den Filterdeckel (6) ab, wie in Abbildung D gezeigt.• Nehmen Sie das Filterelement (7) vom Staubbehälter (8) ab.• ReinigenSiedasFilterelement(7)unddenStaubbehälter(8)miteinerweichen Bürste. c) Schleifblatt wechseln
• Siehe Abbildung B.• Zum Abnehmen des Schleifblatts (3) fassen Sie es an einer Spitze und ziehen es von der Schleifplatte (4) ab.• Achten Sie darauf, dass die Ausstanzungen im Schleifblatt (3) mit den Bohrungen an der Schleifplatte (4) übereinstimmen.• Setzen Sie das Schleifblatt (3) an einer Seite der Schleifplatte (4) bündig an.
• Legen Sie das Schleifblatt auf die Schleifplatte und drücken Sie es gut fest.• Zum Abnehmen des Schleifblatts (3) fassen Sie es an einer Spitze und ziehen es von der Schleifplatte (4) ab. d) Ein-/Ausschalten
• Siehe Abbildung A.• Schieben Sie zur Inbetriebnahme des Werkzeugs den Ein-/Ausschalter (1) in die EIN-Position „I“. • Um das Werkzeug auszuschalten, schieben Sie den Schalter (1) in die AUS-Position „0“. Abb. B Abb. C

Abb. E12 e) Benutzung

• Wickeln Sie das Kabel vor dem Einstecken vollständig ab.

• Schließen Sie das Gerät an die Steckdose an.

• Setzen Sie das Schleifblatt auf.

• Schalten Sie das Gerät am Ein-/Ausschalter (1) ein.

• Setzen Sie das Gerät an der zu bearbeitenden Fläche an.

• Bewegen Sie das Gerät langsam über das Werkstück.

• Üben Sie keinen übermäßigen Druck auf das Werkstück aus.

• Achten Sie beim Schleifen auf gleichmäßigen Anpressdruck gegen das Werkstück, um die Leistung und Lebensdauer des Schleifers und des Schleifblatts zu erhöhen. f) Nach Ende der Arbeiten

• Schalten Sie das Gerät am Ein-/Ausschalter (1) aus.

• Ziehen Sie den Netzstecker des Geräts aus der Steckdose.

Mit dem Kauf dieses Schleifers haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde und betriebssicher ist. Trotzdem können Probleme oder Fehler auftreten. Durch nachfolgende Beschreibungen lassen sich eventuelle Störungen beheben. Beachten Sie unbedingt alle Sicherheitshinweise in dieser Bedienungsanleitung.

• ReinigenSiedasGerät.

• Falls der Schleifer nicht funktioniert, überprüfen Sie, ob Strom an der Steckdose anliegt.

• Bei mangelnder Abtragsleistung des Schleifers überprüfen Sie das Schleifblatt. Falls das Schleifblatt abgenutzt ist, wechseln Sie es durch ein neues Blatt aus und versuchen Sie es erneut. Die Schleifblätter müssen trocken aufbewahrt werden. Bei feuchten Schleifblättern haften die Schleifpartikel nicht mehr am Papier und ihre Schleifwirkung geht verloren.

• Falls sich der Schleifer nicht gleichmäßig bewegt, kann es sein, dass das Schleifblatt locker, beschädigt oder zerknittert ist. Wechseln Sie das Schleifblatt und versuchen Sie es erneut.

• Wennein Fehler nicht behoben werden kann, bringen Sie den Schleifer zur Reparatur zu einer autorisierten Kundendienststelle.13

9. Pege und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug immer den Netzstecker aus der Steckdose. Wenn die Netzanschlussleitung beschädigt ist, muss sie vom Hersteller oder dessen Kundendienststelle ersetzt werden, um Sicherheitsgefährdungen zu vermeiden. a) Reinigung Verwenden Sie zur Reinigung von Kunststoffteilen keine Lösungsmittel. Die meisten Kunststoffe sind anfällig gegen handelsübliche Lösungsmittel und können durch ihren Gebrauch beschädigt werden.

• Entfernen Sie Verschmutzungen, Kohlestaub usw. mit einem sauberen Lappen.

• Ziehen Sie den Netzstecker unverzüglich aus der Steckdose, falls die Anschlussleitung beschädigt wird.

• HaltenSiediesesWerkzeugvonRegenfern. b) Schmierung Sämtliche Lager dieses Werkzeugs sind ausreichend mit hochwertigem Schmiermittel geschmiert, so dass während der Lebensdauer dieses Produkts unter normalen Betriebsvoraussetzungen keine weitere Schmierung erforderlich ist.

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz!14

11. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt nachstehenden Richtlinien,Normenund/oderVorschriftenentspricht. EMV-Richtlinie 2014/30/EU EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Maschinenrichtlinie 2006/42/EG EN 60745-1:2009+A11:2010 EN 60745-2-4:2009+A11:2011 RoHS-Richtlinie 2011/42/EG CE-Kennzeichnung auf dem Produkt Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Klicken Sie auf ein Flaggensymbol, um eine Sprache auszuwählen und geben Sie die Produkt- Bestellnummer im Suchfeld ein. Danach können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.15

12. Technische Daten

Bemessungsspg. ......................................................................... 230-240 V/AC, 50 Hz Nennaufnahmeleistung ................................................................200 W Drehzahl, Leerlauf .......................................................................12000 min-1 Schalldruckpegel LpA .................................................................. 77,3 dB(A); KpA=3 dB(A) Schallleistungspegel LwA ............................................................ 88,3 dB(A); KwA=3 dB(A) Schwingungspegel (K=1,5 m/s2) .................................................αh=11,009m/s² a) Hinweis

• Der angegebene Schwingungsgesamtwert ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Werkzeugen miteinander verwendet werden.

• Der angegebene Schwingungsgesamtwert kann auch zur Voreinschätzung der Schwingungsbelastung verwendet werden. b) Warnung

• Der Schwingungspegel beim jeweiligen Gebrauch des Elektrowerkzeugs kann je nach Verwendungsweise des Werkzeugs vom angegebenen Gesamtwert abweichen.
