MW623 - Schleifmaschine Toolcraft - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Oszillierwerkzeug (Multifunktionswerkzeug)
Marke	Toolcraft
Modell	MW623
Abmessungen	240 x 165 x 170 mm
Gewicht	1,6 kg
Stromversorgung	Lithium-Ionen-Akku 20 V DC (nicht im Solo-Version enthalten)
Vibrationsfrequenz	11000 - 21000 min⁻¹ (einstellbar von 1 bis 6)
Schalldruckpegel	LpA = 79,2 dB(A); KpA = 3 dB(A)
Schallleistungspegel	LwA = 90,2 dB(A); KwA = 3 dB(A)
Vibration (EN 62841)	4,851 m/s²; Unsicherheit K = 1,5 m/s²
Betriebs-/Lagertemperatur	0 °C bis 40 °C; 0 % bis 85 % rel. Luftfeuchtigkeit
Verwendungszweck	Sägen, Schneiden, Trockenschleifen von Holz, Kunststoff, Leichtmetallen, Gipskartonplatten, Metallteilen
Lieferumfang	Werkzeug allein, Schleifpapierhalter, Schleifpapier, Holz-Sägeblatt, Schaber, Bedienungsanleitung
Werkzeugmontage	Schnellspannsystem für kompatible Werkzeuge (z.B. Nr. 1574786)
Reinigung	Trockenes Tuch, Langhaarpinsel, Staubsauger; keine abrasiven oder chemischen Produkte
Wartung	Keine vom Benutzer zu wartenden Teile; Reparatur durch Fachpersonal
Sicherheit	Tragen von Schutzbrille, Staubmaske, Gehörschutz obligatorisch; Akku vor Einstellungen oder Reinigung entfernen
Ersatzteile	Kompatible herkömmliche Werkzeuge (z.B. Klinge, Schleifpapier) erhältlich unter Nr. 1574786
Konformität	Richtlinien 2006/42/EG, 2014/30/EU, 2011/65/EU; Normen EN 62841-1, EN 62841-2-4, EN 55014-1/2
Garantie	Garantie erlischt bei Nichtbeachtung der Anweisungen

Häufig gestellte Fragen - MW623 Toolcraft

Wie wechselt man das Sägeblatt des Multifunktionswerkzeugs MW623?

Schalten Sie das Gerät aus und entfernen Sie den Akku. Öffnen Sie den Schnellspanner (1), setzen Sie das gewünschte Werkzeug in den Werkzeughalter (3) ein, verriegeln Sie dann den Schnellspanner bis zum Einrasten. Stellen Sie sicher, dass das Werkzeug vor der Verwendung fest sitzt.

Wie setzt man den Akku des MW623 ein und herausnimmt?

Zum Einsetzen des Akkus schieben Sie ihn in die Aufnahme an der Rückseite des Geräts bis zum Einrasten. Zum Herausnehmen drücken Sie die Entriegelungstaste des Akkus und ziehen Sie ihn heraus.

Wie stellt man die Vibrationsfrequenz am MW623 ein?

Drehen Sie den Vibrationsfrequenzregler (4) von 1 (11000 min⁻¹) bis 6 (21000 min⁻¹), um die Geschwindigkeit an das zu bearbeitende Material anzupassen.

Warum schaltet sich das Multifunktionswerkzeug nicht ein?

Überprüfen Sie, ob der Akku geladen und richtig in der Aufnahme eingesetzt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Was tun, wenn das Gerät abnormal vibriert oder viel Lärm macht?

Stellen Sie sicher, dass das Werkzeug richtig im Werkzeughalter (3) befestigt ist. Ein locker sitzendes Werkzeug kann übermäßige Vibrationen verursachen.

Wie reinige ich den MW623 nach dem Gebrauch?

Schalten Sie das Gerät aus und entfernen Sie den Akku. Verwenden Sie ein trockenes Tuch, einen Langhaarpinsel oder einen Staubsauger, um den Staub zu entfernen. Verwenden Sie keine scheuernden Produkte oder Wasser.

Welche Sicherheitshinweise sind für den MW623 unbedingt zu beachten?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Entfernen Sie den Akku vor Einstellungen oder Werkzeugwechsel. Arbeiten Sie nicht an nassen Materialien.

Welche Materialien kann ich mit dem MW623 bearbeiten?

Das Werkzeug ist ausgelegt für Holz, Kunststoff, Leicht- und Nichteisenmetalle, Gipskartonplatten und Metallteile (Nägel, Schrauben). Verwenden Sie die geeigneten Werkzeuge.

Wie kann die Schnittqualität verbessert werden, wenn sie rau ist?

Verwenden Sie ein Sägeblatt in gutem Zustand, das für das Material geeignet ist. Bei spröden Materialien bringen Sie Klebeband entlang der Schnittlinie an, um Ausrisse zu vermeiden.

Wie entsorgt man das Multifunktionswerkzeug und seinen Akku am Ende der Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektroschrott. Entsorgen Sie den Akku gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG MW623 Toolcraft

D Original-Betriebsanleitung

TC 20V Akku Multifunktionswerkzeug

Best.-Nr. 2331501 Seite 2 - 15

1. Einführung ....3
2. Symbol-Erklärung 4
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....5
5. Sicherheitshinweise 5

a) Allgemeine Sicherheitshinweise....5
b) Persönliche Sicherheit....6
c) Allgemeine Sicherheitshinweise für Elektrowerkzeuge 7
d) Sicherheitshinweise für Akkuwerkzeuge 8
e) Arbeitsplatz-Sicherheit....8
f) Spezifische Sicherheitshinweise für Multifunktionswerkzeuge......8
g) Restgefahren....9

1. Einzelteile und Bedienelemente 9
2. Montage....10

a) Einsatzwerkzeug montieren/wechseln 10
b) Akku einsetzen/entnehmen 11

1. Bedienung....12

a) Ein- und Ausschalten....12
b) Schwingzahl einstellen 12

1. Behebung von Störungen....12
2. Wartung und Reinigung .... 13

a) Wartung....13
b) Reinigung 13

1. Entsorgung ....14
2. Technische Daten .... 14
3. Konformitätserklärung (DOC) 15

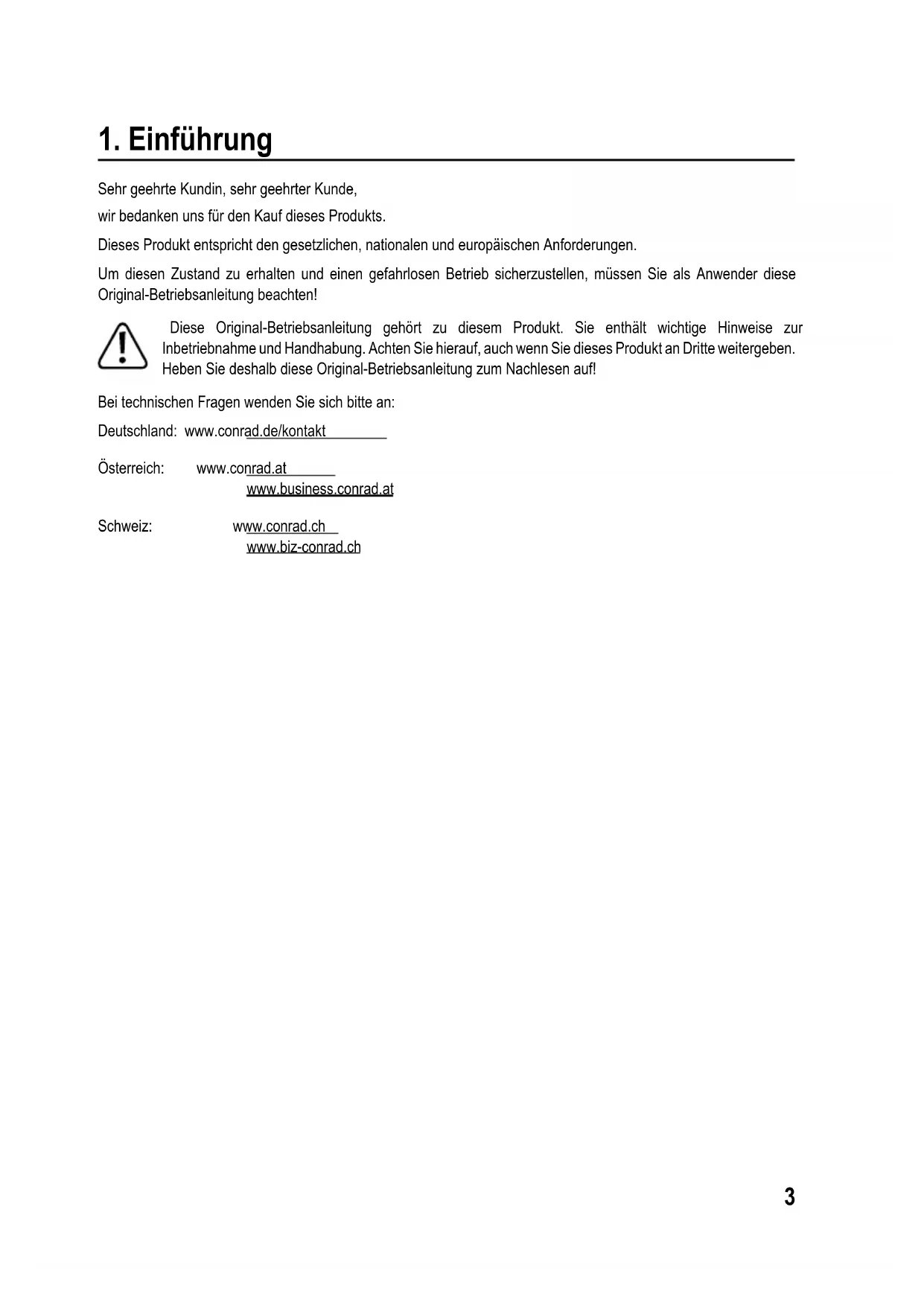

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Original-Betriebsanleitung beachten!

Diese Original-Betriebsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Original-Betriebsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Lesen Sie die Original-Betriebsanleitung vor der Inbetriebnahme vollständig durch und beachten Sie die enthaltenen Hinweise.

Tragen Sie eine Staubschutzmaske

3. Bestimmungsgemäße Verwendung

Das Gerät dient zum Sägen, Trennen und Schleifen.

Vorzugsweise können folgende Materialien bearbeitet werden: Holz, Kunststoff, Leicht- und Buntmet Trockenbauelemente, Fliesen und Befestigungselemente aus Metall (z.B. Nägel, Schrauben etc.). Für die jeweilige Anwendung ist ein geeignetes Einsatzwerkzeug einzusetzen.

Das Gerät ist nur zur Verwendung im privaten Bereich konstruiert worden. Eine gewerbliche Verwendung ist nicht vorgesehen.

Eine Verwendung ist nur in trockenen Räumen zulässig.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Verletzungen, Kurzschluss, Brand, etc. hervorrufen.

Lesen Sie sich diese Original-Betriebsanleitung genau durch und bewahren Sie sie auf. Reichen Sie das Produkt nur zusammen mit der Original-Betriebsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Akku-Multifunktionswerkzeug (Solo-Version ohne Akku und Ladegerät)
• Schleifpapieraufnahme, Schleifpapier, Holzsägeblatt, Schaber
  • Original-Betriebsanleitung

Aktuelle Original-Betriebsanleitungen

Laden Sie aktuelle Original-Betriebsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Sicherheitshinweise

Lesen Sie sich die Original-Betriebsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Original-Betriebsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Sicherheitshinweise

• Beachten Sie alle Sicherheitshinweise, Anweisungen, Zeichnungen und Spezifikationen, die mit diesem Werkzeug geliefert werden. Bei Nichtbeachtung besteht die Gefahr von Brand und/oder gefährlichen Verletzungen.
• Lassen Sie andere Personen, die diese Original-Betriebsanleitung nicht vollständig gelesen und verstanden haben, nicht mit dem Produkt arbeiten.
• Bewahren Sie die Original-Betriebsanleitung gut auf, damit Ihnen diese Informationen jederzeit zur Verfügung stehen.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt darf nur an einer Stelle abgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Original-Betriebsanleitung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder die Handhabung des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Original-Betriebsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• Beachten Sie die in Ihrem Land gültigen Vorschriften z.B. zu Arbeitsschutzmaßnahmen.

b) Persönliche Sicherheit

• Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Ein Augenblick der Unachtsamkeit kann zu ernsthaften Verführen.
• Gehen Sie mit dem Werkzeug immer gewissenhaft um. Vermeiden Sie den Gewöhnungseffekt, wenn Sie schon öfter mit dem Werkzeug gearbeitet haben. Beachten Sie immer die Sicherheitshinweise und bleiben Sie stets aufmerksam. Ein Augenblick der Unaufmerksamkeit kann zu schweren Unfällen führen.
• Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille, feste Schuhe, lange Hosen, einen Gehörschutz, einen Atemschutz und ggf. Handschuhe. Arbeiten Sie niemals barfuss oder mit Sandalen.
• Tragen Sie eine angemessene Arbeitskleidung. Tragen Sie keinen Schmuck. Durch sich bewegende Teile können Haare, Schmuck oder Kleidungsteile erfasst werden, Verletzungsgefahr! Verwenden Sie deshalb bei langen Haaren z.B. ein Haarnetz und tragen Sie beim Arbeiten eng anliegende Kleidung.
• Verhindern Sie ein ungewolltes Einschalten des Werkzeugs. Überzeugen Sie sich immer, dass der Ein/Aus-Schalter ausgeschaltet ist, wenn Sie das Gerät ablegen, aufnehmen oder tragen und bevor Sie den Akku anschließen oder vom Gerät trennen. Tragen Sie das Werkzeug nicht mit dem Finger am Ein/Aus-Schalter.
• Entfernen Sie alle Einstellwerkzeuge, wie Schraubenschlüssel etc., bevor Sie das Gerät einschalten. Das Werkzeug könnte beim Einschalten weggeschleudert werden oder sich verklemmen und Verletzungen verursachen.
• Achten Sie bei der Arbeit auf einen festen Stand und vermeiden Sie eine abnormale Körperhaltung. Dies erleichtert bei unvorhergesehenen Situationen die Kontrolle über das Werkzeug.
• Falls eine Vorrichtung für den Anschluss einer Absaugeinrichtung vorhanden ist, ist dafür zu sorgen, dass diese korrekt angeschlossen und verwendet wird. Der Einsatz einer solchen Vorrichtung kann Gefahrenquellen in Verbindung mit Staub verringern.

c) Allgemeine Sicherheitshinweise für Elektrowerkzeuge

• Überlasten Sie Elektrowerkzeuge nicht. Verwenden Sie Elektrowerkzeuge nur für die Arbeiten, für die sie bestimmt sind. Ein geeignetes Werkzeug erledigt die Arbeit besser und vor allem sicherer.
• Überprüfen Sie vor jeder Verwendung den Ein/Aus-Schalter. Eine Verwendung von Werkzeug mit beschädigtem Ein/Aus-Schalter verhindert die Kontrolle über das Werkzeug und ist deshalb sehr gefährlich.
• Entfernen Sie immer den Akku, bevor Sie Einstellungsarbeiten durchführen, Einsatzwerkzeuge bzw. Zubehörteile wechseln oder das Gerät weglegen bzw. lagern. Diese einfache Vorgehensweise verhindert versehentliches Einschalten.
• Bewahren Sie Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Verhindern Sie, dass Personen das Gerät betreiben, die nicht mit dem Gerät vertraut sind und/oder diese Original-Betriebsanleitung nicht gelesen und verstanden haben. Elektrowerkzeuge sind in der Hand von unerfahrenen Benutzern sehr gefährlich.
• Warten Sie das Werkzeug regelmäßig und überprüfen Sie es auf Beschädigungen, Verschmutzung, Fehleinstellungen, Abnutzung oder andere Zustände, die zu einer Gefährdung führen können. Lassen Sie beschädigte Geräte vor der Inbetriebnahme von einem Fachmann reparieren. Schlecht gewartete Werkzeuge führen sehr oft zu Unfällen.
• Betreiben Sie das Werkzeug nicht mit abgenutzten oder verschmutzten Einsatzwerkzeugen. Verwenden Sie nur geeignete Einsatzwerkzeuge. Stumpfe oder ungeeignete Einsatzwerkzeuge verhaken sich leicht und führen zu einem Kontrollverlust über das Werkzeug.
• Verwenden Sie das Werkzeug und sein Zubehör nur für den angegebenen Einsatzzweck und in Übereinstimmung mit dieser Original-Betriebsanleitung. Berücksichtigen Sie hierbei auch die Arbeitsbedingungen und die auszuführende Tätigkeit. Eine nicht bestimmungsgemäße Verwendung kann zu Gefahrensituationen führen.
• Benutzen Sie nur Zubehörteile und Zusatzgeräte die mit den Aufnahmen des Gerätes kompatibel sind.
• Setzen Sie niemals Sicherheitsvorrichtungen außer Kraft.
• Bearbeiten Sie mit dem Gerät kein nasses Material.
• Schalten Sie das Gerät sofort aus, wenn der Antrieb blockiert.
• Halten Sie Griffe und Oberflächen des Werkzeugs trocken, sauber und frei von Öl oder Schmierstoffen. Ein Abrutschen beim Betrieb führt zu Kontrollverlust und Unfällen.
• Halten Sie das Werkzeug gut fest. Durch einen plötzlichen Stopp des Antriebs überträgt sich die Bewegungsenergie auf das Werkzeug selbst. Dadurch besteht die Gefahr, dass Ihnen das Werkzeug aus der Hand rutscht, Verletzungsgefahr!
• Wenn das Produkt von einer kalten in eine warme Umgebung gebracht wird (z.B. bei Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt beschädigt werden!
  Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden bzw. den Akku einstecken. Dies kann u.U. mehrere Stunden dauern.

d) Sicherheitshinweise für Akkuwerkzeuge

• Verwenden Sie ausschließlich dafür vorgesehene Akkus mit diesem Akkuwerkzeug. Die Verwendung anderer Akkus kann zu Verletzungen und/oder Brandgefahr führen.
• Beachten Sie die Sicherheits- und Handhabungshinweise in der Original-Betriebsanleitung des Akkus und des zugehörigen Ladegerätes.
• Lassen Sie das Gerät nicht unbeaufsichtigt, solange es mit dem Akku verbunden ist. Nehmen Sie den Akku ab, bevor Sie sich vom Gerät entfernen.

e) Arbeitsplatz-Sicherheit

• Halten Sie Ihren Arbeitsplatz sauber. Achten Sie auf eine gute Beleuchtung am Arbeitsplatz. Unordnung am Arbeitsplatz oder schlechte Beleuchtung können zu Unfällen führen.
• Halten Sie Kinder und unbeteiligte Personen, sowie Haustiere vom Arbeitsbereich fern! Ablenkungen bei der Arbeit können zu Unfällen führen.
• Sorgen Sie für eine gute Belüftung des Arbeitsplatzes.
• Betreiben Sie das Produkt niemals neben oder in der Nähe von entzündlichen Flüssigkeiten oder Gasen, Luft-/Gas-Gemischen (Benzindämpfe) oder leicht entzündlichen Feststoffen bzw. Stäuben. Durch Betrieb des Produkts können Funken entstehen, Brand- bzw. Explosionsgefahr!

f) Spezifische Sicherheitshinweise für Multifunktionswerkzeuge

• Halten Sie das Multifunktionswerkzeug immer nur an den isolierten Grifflächen. Das Einsatzwerkzeug könnte mit verborgenen Stromleitungen in Berührung kommen und Metallteile des Gerätes unter Strom setzen. Gefahr eines elektrischen Schlags!
• Halten Sie Körperteile beim Betrieb vom Einsatzwerkzeug fern.
• Fassen Sie niemals das sich bewegende Einsatzwerkzeug an. Verletzungsgefahr! Das Einsatzwerkzeug läuft nach dem Abschalten noch eine kurze Zeit nach.
• Greifen Sie bei der Arbeit niemals unter bzw. hinter das Werkstück. Sie könnten in das laufende, aus dem Werkstück herausragende Einsatzwerkzeug geraten und sich verletzen.
• Bevor Sie das Multifunktionswerkzeug ablegen, warten Sie, bis der Antrieb vollständig zum Stillstand gekommen ist.
• Spannen Sie das zu bearbeitende Werkstück mit geeigneten Mitteln fest. Das zu bearbeitende Werkstück darf niemals in den Händen gehalten oder auf die Beine gelegt werden.
• Durch das Bearbeiten von asbesthaltigem Material, bleihaltigen Anstrichen, einigen Holzarten und Metall kann Staub entstehen, der für Ihre Gesundheit schädlich ist. Die Berührung und das Einatmen dieser Stäube ist für den Bediener und in der Nähe befindliche Personen gefährlich. Tragen Sie deshalb eine Schutzbrille und eine Staubschutzmaske und sorgen Sie für eine geeignete Staubabsaugung.
• Verwenden Sie das Multifunktionswerkzeug nur für den Trockenschliff. Das Eindringen von Feuchtigkeit oder Nässe in ein Elektrogerät erhöht das Risiko von Kurzschlüssen und elektrischen Schlägen.

g) Restgefahren

Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen. Dennoch kann es bei der Benutzung

• zu Gefahren für Leib und Leben des Benutzers oder anderer Personen kommen,
• zu Beeinträchtigungen am Gerät kommen,
• zu Beeinträchtigungen an anderen Sachwerten kommen.

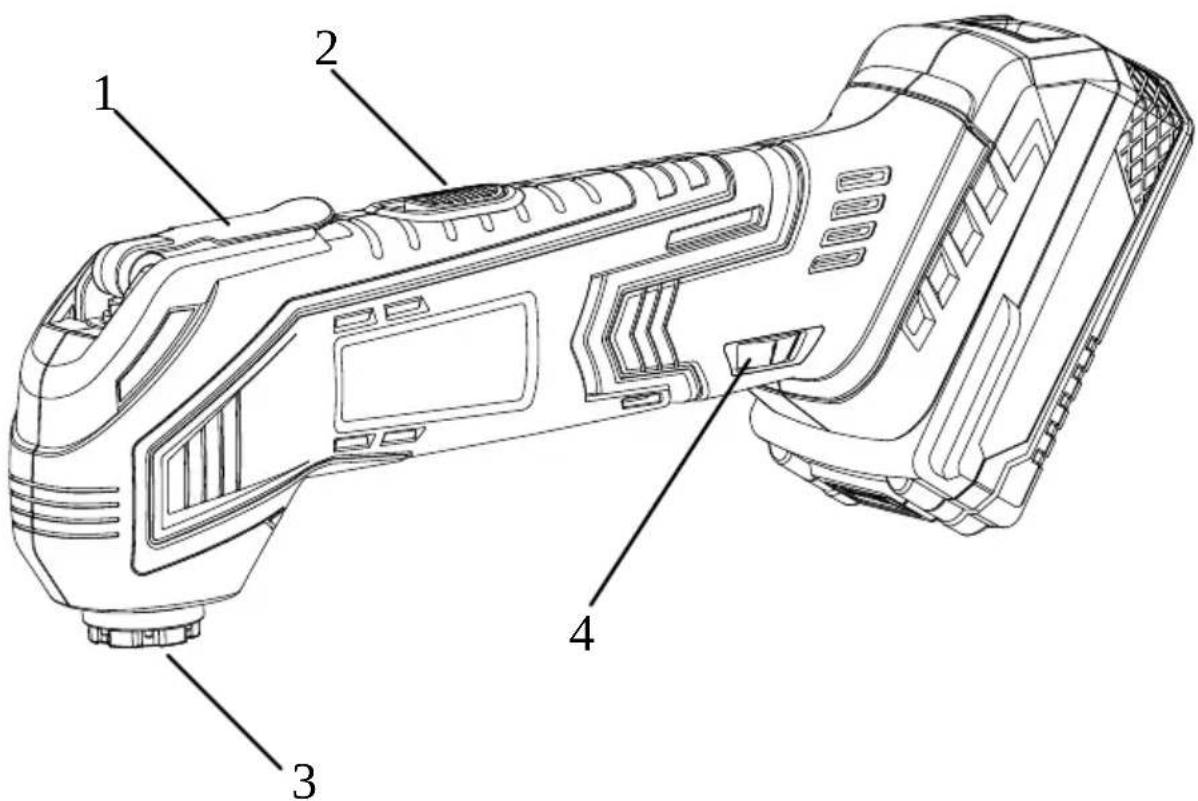

6. Einzelteile und Bedienelemente

1 Schnellspanner
2 Ein/Aus-Schalter
3 Werkzeugaufnahme
4 Schwingzahlregler

7. Montage

Entfernen Sie immer den Akku, bevor Sie Montage- bzw. Einstellungsarbeiten durchführen Werkzeug bzw. Zubehörteile wechseln. Bei unabsichtlicher Betätigung des Ein/Aus-Schalters (2) besteht ansonsten Verletzungsgefahr.

a) Einsatzwerkzeug montieren/wechseln

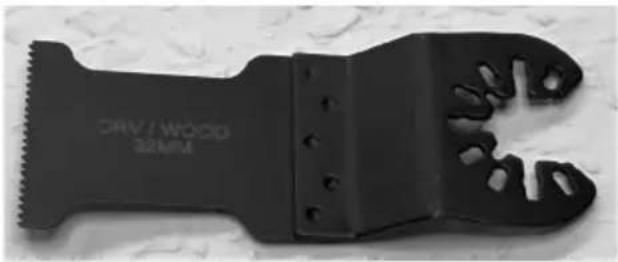

Es können alle handelsüblichen Einsatzwerkzeuge mit der im Bild gezeigten Werkzeug-Aufnahmeform verwendet werden. Passende Einsatzwerkzeuge finden Sie z.B. unter unserer Best.-Nr. 1574786.

- Klappen Sie den Schnellspanner (1) auf.

- Hierdurch wird die Werkzeugaufnahme (3) entriegelt.

- Setzen Sie das benötigte Werkzeug in die Werkzeugaufnahme (3) ein.

- Hierbei kann das Werkzeug in verschiedenen Stellungen eingerastet werden.

- Verriegeln Sie die Werkzeugaufnahme wieder, indem Sie den Schnellspanner (1) wieder einklappen, bis er einrastet.

- Prüfen Sie den festen Sitz des Werkzeugs. Es muss sicher in der Werkzeugaufnahme (3) arretiert sein.

Der Schnellspanner muss unbedingt sauber eingerastet sein, bevor Sie mit der Arbeit beginnen. Es besteht ansonsten Verletzungsgefahr durch ein lockeres Werkzeug.

b) Akku einsetzen/entnehmen

- Schieben Sie den Akku, wie gezeigt in die Akkuaufnahme hinten am Gerät bis er einrastet.

- Zur Entnahme des Akkus, drücken Sie die Entriegelungstaste am Akku und ziehen ihn aus der Akkuaufnahme heraus.

a) Ein- und Ausschalten

• Zum Einschalten schieben Sie den Ein/Aus-Schalter (2) nach vorne.
• Um das Gerät auszuschalten schieben Sie den Ein/Aus-Schalter (2) zurück in die Ausgangsposition.

b) Schwingzahl einstellen

• Drehen Sie den Schwingzahlregler (4), um die Schwingzahl einzustellen:

Die Schwingzahl kann von „1“ bis „6“ eingestellt werden, wobei „1“ der niedrigsten Schwingzahl (11000 min ^-1 ) und „6“ der höchsten Schwingzahl (21000 min ^-1 ) entspricht.

9. Behebung von Störungen

Keine Funktion, das Multifunktionswerkzeug läßt sich nicht einschalten:

• Der Akku ist entladen. Laden Sie den Akku mit dem zugehörigen Ladegerät auf.
• Der Akku ist nicht richtig in die Akkuaufnahme hinten am Gerät eingerastet.

Das Gerät vibriert stark und/oder ist sehr laut:

- Das Einsatzwerkzeug ist nicht richtig in der Werkzeugaufnahme (3) befestigt. Prüfen Sie den festen Sitz des Einsatzwerkzeugs.

Sägeschnitte werden unsauber, die Sägekanten reißen aus.

• Das Sägeblatt ist abgenutzt oder beschädigt und muss erneuert werden.
• Es wird ein für das Material oder die Art des Sägeschnitts ungeeignetes Sägeblatt verwendet.
• Schützen Sie empfindliches Material (z.B. beschichtete Spanplatten) mit einem Klebeband. Das Klebeband verhindert das Ausreißen an der Schnittkante. Evtl. kann auch eine dünne Holzzulage mitgesägt werden, die ebenfalls ein Ausreißen der Schnittkante verhindert.

Die Sägeleistung ist mangelhaft:

• Das Sägeblatt ist abgenutzt und muss erneuert werden.
  • Die Schwingzahl ist falsch eingestellt.

Die Schleifleistung ist mangelhaft:

• Das Schleifblattblatt ist abgenutzt und muss erneuert werden.
  • Die Schwingzahl ist falsch eingestellt.

10. Wartung und Reinigung

Schalten Sie das Gerät vor Reinigungs-, Wartungs- und Pflegearbeiten aus und trennen Sie den Akku vom Gerät.

Es sind keine für Sie zu wartenden Teile im Produkt enthalten, öffnen/zerlegen Sie es deshalb niemals. Eine Wartung oder Reparatur und ein damit verbundenes Öffnen des Produkts darf nur von einem Fachmann bzw. einer dazu geeigneten Fachwerkstatt durchgeführt werden.

Vermeiden Sie unbedingt, dass Wasser oder Feuchtigkeit ins Geräteinnere eindringt.

Verwenden Sie keine aggressiven Reinigungsmittel oder Chemikalien, sondern nur ein leicht angefeuchtetes Tuch. Ungeeignete Reinigungsmittel können Verfärbungen auf der Kunststoff-Oberfläche verursachen. Verwenden Sie niemals Scheuermittel, Alkohol, Benzin, Spiritus oder ähnliche Flüssigkeiten zur Reinigung!

Tragen Sie bei Wartung und Reinigung Schutzhandschuhe, um Verletzungen an scharfen Kanten oder am Einsatzwerkzeug zu vermeiden.

a) Wartung

• Überprüfen Sie vor und nach jeder Benutzung das Einsatzwerkzeug auf Verschleiß.
• Ersetzen Sie das Einsatzwerkzeug, wenn es durch die Benutzung verschlissen ist.
• Benutzen Sie niemals Einsatzwerkzeuge, die nicht für das Gerät geeignet sind.

b) Reinigung

• Reinigen Sie das Produkt immer sofort nach der Benutzung, damit sich Staub und Schmutz nicht festsetzen können.
• Halten Sie vor allem die Sicherheitsvorrichtungen, Lüftungsöffnungen und das Motorgehäuse frei von Schmutz und Staub.
• Eine sorgfältige Reinigung erhält die Funktionsfähigkeit des Produkts, damit Sie lange Freude daran haben. Ein guter Handwerker achtet auf sein Werkzeug!
• Entfernen Sie Staub und Sägespäne mit einem sauberen langhaarigen Pinsel und einem Staubsauger. Hierzu kann auch mit Druckluft (geringer Druck!) gearbeitet werden.
• Für eine Reinigung der Außenseite des Produkts genügt ein trockenes, sauberes und fusselfreies Tuch.

11. Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entsorgen Sie den Akku, wie in der zugehörigen Original-Betriebsanleitung angegeben.

12. Technische Daten

Bemessungsspannung....20 V/DC

Geeignete Akkus (nicht im Lieferumfang)......TOOLCRAFT 20 V/5,0 Ah Li-Ion AP-1200

TOOLCRAFT 20 V/4,0 Ah Li-Ion AP-1100

TOOLCRAFT 20 V/2,0 Ah Li-Ion AP-1000

Geeignetes Ladegerät (nicht im Lieferumfang) ...... TOOLCRAFT 20 V/2,3 A ALG-1000

Geeignete Einsatzwerkzeuge......z.B. Best.-Nr. 1574786

Bemessungs-Leerlaufdrehzahl n_0 11000-21000 min ^-1

Gewicht....1,6 kg

Schalldruckpegel L _PA ....79,2 dB(A)

Standardabweichung K_PA 3 dB(A)

Schallleistungspegel L_WA 90,2 dB(A)

Standardabweichung K_WA .....3 dB(A)

Vibration (gemäß EN 62841)....4,851 m/s²

Unsicherheit K 1,5 m/s ^4

Abmessungen....240 x 165 x 170 mm

Betriebs- und Lagerbedingungen .... 0 bis +40 °C / 0-85 % rel. Luftfeuchte

Achtung!

Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten. Tragen Sie einen geeigneten Gehörschutz.

Der in dieser Anleitung angegebene Schwingungspegel ist nach einem in EN 62841 genormten Messverfahren ermittelt worden und kann für den Vergleich von Elektrowerkzeugen verwendet werden. Er dient auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

13. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt den folgenden Richtlinien entspricht:

2006/42/EC

2014/30/EU

2011/65/EU

Es wurde in Übereinstimmung mit folgenden Normen hergestellt:

EN 62841-1:2015+AC:15

EN 62841-2-4:2014

EN 55014-1:2017

EN 55014-2:2015

Der vollständige Text der Original-EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die Original-EU-Konformitätserklärung im PDF-Format herunterladen.

Page

Suisse: www.conrad.ch

2. Explication des symboles

12. Technische gegevens

Nominale spanning....20 V/DC

Geschikte accu's (niet meegeleverd) ...... TOOLCRAFT 20 V/5,0 Ah Li-ion AP-1200

TOOLCRAFT 20 V/4,0 Ah Li-ion AP-1100

TOOLCRAFT 20 V/2,0 Ah Li-Ion AP-1000

Geschikte oplader (niet meegeleverd)...... TOOLCRAFT 20 V/2,3 A ALG-1000

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE.
