Producttype	Keramische ventilatorverwarming
Merk	APA
Model	27101
Categorie	Klimaatcontrole
Gebruik	Verwarming en ventilatie van het voertuiginterieur
Voeding	12 V DC (sigarettenaansteker)
Vermogen	150 W
Afmetingen (L x B x H)	140 x 110 x 60 mm
Gewicht	0,330 kg
Kabellengte	1,40 m
Verwarmingselement	Keramiek
Aantal standen	2
Bedrijfsstanden	Alleen ventilator (I) ; Verwarming + ventilator (II)
Bevestiging	Zelfklevende hechtstrip (inbegrepen)
Ingebouwde zekering	5 A, 230 V, 5 x 20 mm
Maximale continue gebruiksduur	4 uur
Koeltijd voor hergebruik	minimaal 30 minuten
Onderhoud	Reinigen met een zachte, droge doek; gebruik een borstel voor de openingen
Veiligheid	Niet blokkeren; niet afdekken; niet onbeheerd achterlaten
Meegeleverd materiaal	1 verwarming, 1 zelfklevende pad, 1 handleiding
Afvoer	Niet bij het huishoudelijk afval; recycling van AEEA

Veelgestelde vragen - 27101 APA

Hoe installeer ik de ventilatorverwarming in mijn voertuig?

Zoek een vlakke, gladde plek, weg van airbags. Maak het oppervlak schoon, bevestig de zelfklevende pad onder de voet en plak het apparaat stevig vast. Zorg ervoor dat de kabel het rijden niet hindert.

Hoe sluit ik het apparaat aan?

Controleer of de schakelaar op '0' staat. Steek de stekker in een 12 V-aansluiting van het voertuig. Het lampje of de werking geeft aan dat het apparaat is ingeschakeld.

Welke bedrijfsstanden zijn er beschikbaar?

De schakelaar heeft twee standen: I voor alleen ventilator (koude lucht) en II voor verwarming met ventilator (warme lucht). Stand '0' om uit te schakelen.

Kan ik het apparaat gebruiken als de motor uit staat?

Het wordt aanbevolen om het alleen te gebruiken als de motor draait om te voorkomen dat de accu leeg raakt. Anders kan de accu snel leeg raken.

Hoe vervang ik de zekering?

Draai de moer van de stekker tegen de klok in los. Verwijder de contacthuls en de zekering. Plaats een nieuwe zekering van het type F5A, 230 V, 5x20 mm en draai de moer weer vast.

Hoe maak ik het apparaat schoon?

Schakel het apparaat uit en haal de stekker eruit. Maak de behuizing schoon met een zachte, droge doek. Gebruik voor de in- en uitlaatopeningen een borstel, penseel of een stofzuiger op laag vermogen.

Kan het apparaat in de regen worden gebruikt?

Nee. Het apparaat mag niet worden blootgesteld aan vocht of regen. Gebruik het alleen binnen het voertuig.

Wat te doen als de verwarming niet werkt?

Controleer de aansluiting van de stekker, zorg ervoor dat het contact van het voertuig is ingeschakeld en de motor draait. Als er niets gebeurt, is de zekering van de aansluiting of van de stekker mogelijk doorgebrand. Vervang deze indien nodig.

Kan ik het apparaat continu laten werken?

Schakel het apparaat na 4 uur gebruik gedurende minimaal 30 minuten uit om af te koelen. Laat het nooit onbeheerd achter.

Wordt het apparaat erg heet?

Ja, de keramische verwarmingselementen worden erg heet. Pas op voor brandwonden. Raak de hete delen niet aan en plaats het apparaat uit de buurt van brandbare materialen.

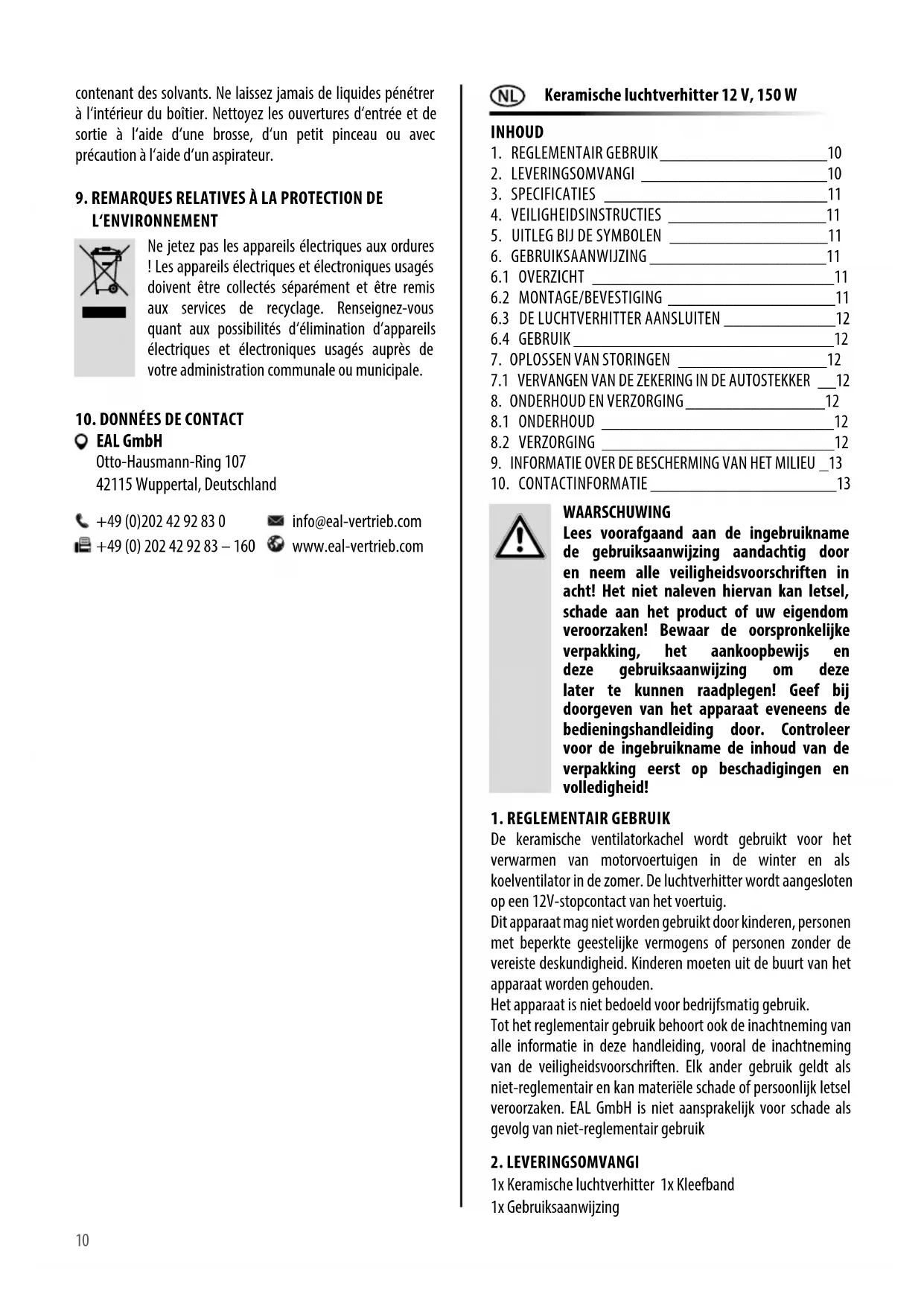

GEBRUIKSAANWIJZING 27101 APA

Gebruiksaanwijzing 10

Cod. art. 27101

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens de bedieningshandleiding door. Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

1. REGLEMENTAIR GEBRUIK

De keramische ventilatorkachel wordt gebruikt voor het verwarmen van motorvoertuigen in de winter en als koelventilator in de zomer. De luchtverhitter wordt aangesloten op een 12V-stopcontact van het voertuig.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder de vereiste deskundigheid. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik

2. LEVERINGSOMVANGI

1x Gebruiksaanwijzing

3. SPECIFICATIES

Bedrijfsspanning: 12 V DC Vermogen: 150 W

Lengte aansluitkabel: 1,40 m

Hoogte montagebeugel: 38 mm

4. VEILIGHEIDSINSTRUCTIES

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Manipuleer of demonteer het apparaat niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Gebruik de luchtverhitter alleen in een voertuig, nooit in de buitenlucht.
• Sluit de luchtverhitter uitsluitend aan op een 12V-stopcontact. Andere voltages kunnen het apparaat beschadigen of brand veroorzaken.
• Laat de luchtverhittert tijdens het gebruik nooit zonder toezicht achter.
• Bevestig de luchtverhitter zodanig dat deze niet los kan raken bij een ongeval of een noodstop en geen gevaar voor de inzittenden kan opleveren.
• De luchtverhitter mag niet in de buurt van airbags of hoofdbeschermingszones worden bevestigd.
• Installeer de luchtverhitter zodanig dat uw gezichtsveld tijdens de rit niet wordt beperkt.
• Installeer de aansluitkabel zodanig dat deze u niet hindert tijdens het rijden.
• Leg de kabel los en open aan. Leg de kabel niet tussen zitkussens of matten aan. Dek de kabel niet af, bijvoorbeeld met kleding, dekens of stoelhoezen. Er bestaat dan brandgevaar.
• Trek altijd de stekker uit het stopcontact als u de luchtverhitter niet gebruikt. Trek het snoer aan de stekker uit het stopcontact, niet aan het snoer.
• Zorg ervoor dat de aanzuig- en uitstroomopeningen altijd vrij zijn. Er mogen geen brandbare materialen in de buurt van het apparaat aanwezig zijn. Leg geen doeken, kranten of dergelijke op het apparaat. Steek geen voorwerpen in de openingen. Zorg altijd voor voldoende ventilatie.

• Gebruik de luchtverhitter alleen tijdens het rijden of als de motor draait, anders kan de startaccu van uw voertuig worden ontladen.
• Stel het apparaat niet bloot aan vocht of regen. Zorg ervoor dat er geen dauw- of condensatie-druppels op het apparaat terecht komen.
• Schakel het apparaat na 4 uur continu gebruik gedurende ten minste 30 minuten uit om het te laten afkoelen.

LET OP: Bij langdurig gebruik worden de verwarmingselementen zeer heet. Er bestaat gevaar voor verbranding!

5. UITLEG BIJ DE SYMBOLEN

Komt overeen met de EG-richtlijnen

Een elektrisch product met deze markering mag niet als afval via het huisvuil worden afgevoerd

Gebruiksaanwijzing lezen

Let op: heet oppervlak

6. GEBRUIKSAANWIJZING

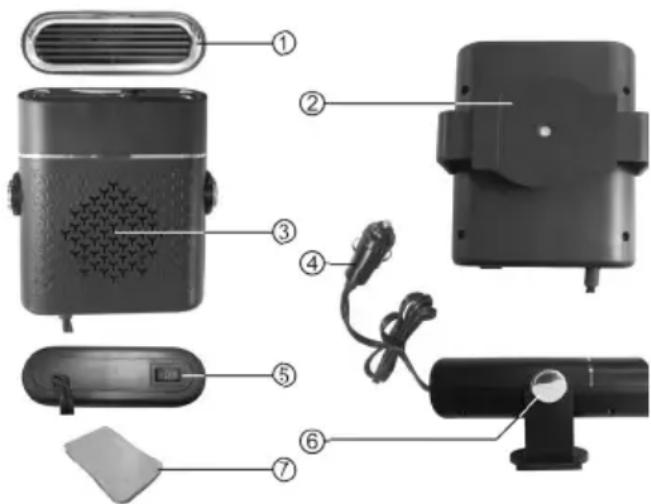

6.1 OVERZICHT

1. Uitstroomopening 5. Schakelaar
2. Montagepoot, draaibaar 6. Scharnier

3. Aanzuigopening 7. Kleefband

4. Aansluitkabel met 12 V-autostekker

Afbeelding 1: Overzicht

6.2 MONTAGE/BEVESTIGING

Zoek een geschikte plek voor de luchtverhitter in uw voertuig. Het montageoppervlak moet glad en vlak (geen generfd oppervlak) zijn. Neem de bijbehorende punten van de veiligheidsinstructies in acht (hoofdstuk 4). Reinig het oppervlak en de onderzijde van de montagesokkel van stof en vet. Verwijder de beschermfolie van één kant van de kleefband

(positie 7 in het overzicht). Plaats de kleefband met het kleefvlak op de onderzijde van de montagesokkel (positie 2 in het overzicht) en druk deze stevig vast, zie afbeelding 2.

Verwijder nu de andere beschermfolie van de kleefband. Plaats de luchtverhitter op de gereinigde plek in uw voertuig en druk deze stevig aan.

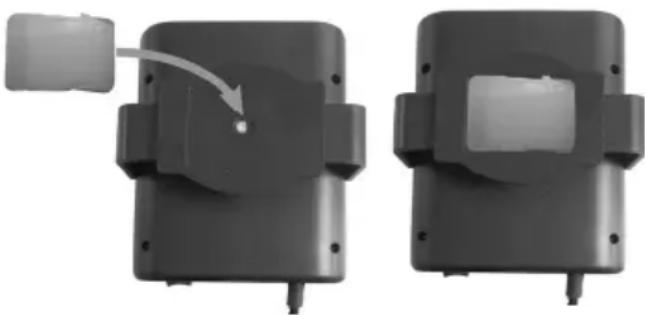

Afbeelding 2: Kleefband monteren

6.3 DE LUCHTVERHITTER AANSLUITEN

Installeer de aansluitkabel zodanig dat deze u niet hindert tijdens het rijden. Controleer of de schakelaar (positie 5 in de tabel) in de ,0'-stand staat, zie afbeelding 3. Steek de stekker van de aansluitkabel (positie 4 in het overzicht) in de 12 V contactdoos van het voertuig. De luchtverhitter is nu klaar voor gebruik.

Afbeelding 3: schakelaar in de ,0'-stand

6.4 GEBRUIK

Zet de luchtverhitter uitsluitend aan tijdens het rijden of als de motor draait, anders kan de startaccu van uw voertuig worden ontladen.

Met de schakelaar kunt u kiezen tussen twee bedrijfsmodi:

Stand I: Ventilator

Stand II: Ventilator met verwarming

Na het voltooien van de activiteit schakelt u de stroom uit, zet u de schakelaar in stand ,0' en trekt u de stekker uit het stopcontact

1. OPLOSSEN VAN STORINGEN

Probleem Mogelijkeoorzaak	Oplossing
De lucht-verhitter werkt niet	De aansluitstekker is niet goed in het autostopcontact gestoken.
	Bij sommige voertuigen wordt de contactdoos alleen van stroom voorzien wanneer het contact wordt ingeschakeld en/of de motor draait.
	De zekering van het autostopcont-act is doorgebrand
	De zekering in de stekker van de auto is doorgebrand.

7.1 VERVANGEN VAN DE ZEKERING IN DE AUTOSTEKKER

1. Connector behuizing

2. Contact mouw

3. Zekering

4. Afdekdopje

Afbeelding 4: Vervang de zekering

Zekering: F 5 A, 230 V, 5 x 20 mm

Schroef het afdekdopje (4) van de autostekker los door het tegen de wijzers van de klok in te draaien. Verwijder het afdekkapje met de contacthuls (3). De zekering (2) is vrijgegeven, Figuur 4. Plaats een nieuwe, gelijkwaardige zekering. Schroef het afdekkapje met de contacthuls weer op de stekkerbehuizing (1).

8. ONDERHOUD EN VERZORGING

8.1 ONDERHOUD

Bij reglementair gebruik is de luchtverhitter onderhoudsvrij.

8.2 VERZORGING

Schakel de luchtverhitter altijd uit als u het apparaat gaat reinigen en trek de stekker uit het stopcontact. Reinig de behuizing met een zachte, droge doek. Gebruik geen agressieve reinigings- of oplosmiddelen. Laat nooit vloeistoff en in de behuizing terechtkomen. Reinig de in- en uitlaatopeningen met een kwastje, een kleine borstel of voorzichtig met een stofzuiger.

9. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

10. CONTACTINFORMATIE

EAL GmbH

42115 Wuppertal, Duitsland
