MANUALE UTENTE 27101 APA

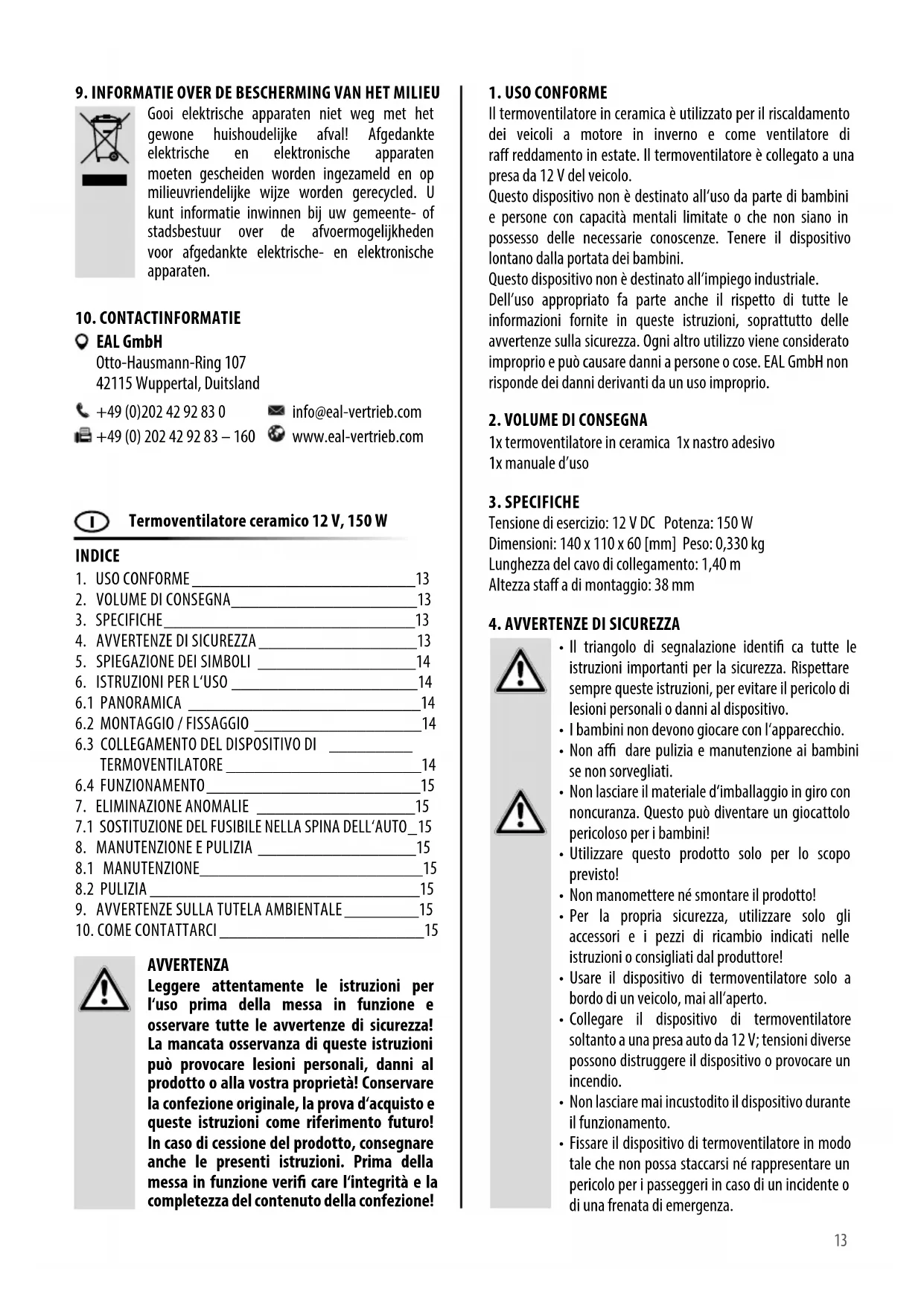

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Duitsland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com INDICE Leggere attentamente le istruzioni per l‘uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d‘acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Prima della messa in funzione veri care l‘integrità e la completezza del contenuto della confezione!

Il termoventilatore in ceramica è utilizzato per il riscaldamento dei veicoli a motore in inverno e come ventilatore di ra reddamento in estate. Il termoventilatore è collegato a una presa da 12 V del veicolo. Questo dispositivo non è destinato all‘uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini. Questo dispositivo non è destinato all‘impiego industriale. Dell’uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio. Termoventilatore ceramico 12 V, 150 W

• Il triangolo di segnalazione identi ca tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

• I bambini non devono giocare con l‘apparecchio.

• Non a dare pulizia e manutenzione ai bambini se non sorvegliati.

• Non lasciare il materiale d‘imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bambini!

• Utilizzare questo prodotto solo per lo scopo previsto!

• Non manomettere né smontare il prodotto!

• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

• Usare il dispositivo di termoventilatore solo a bordo di un veicolo, mai all‘aperto.

• Collegare il dispositivo di termoventilatore soltanto a una presa auto da 12 V; tensioni diverse possono distruggere il dispositivo o provocare un incendio.

• Non lasciare mai incustodito il dispositivo durante il funzionamento.

• Fissare il dispositivo di termoventilatore in modo tale che non possa staccarsi né rappresentare un pericolo per i passeggeri in caso di un incidente o di una frenata di emergenza.

Tensione di esercizio: 12 V DC Potenza: 150 W Dimensioni: 140 x 110 x 60 [mm] Peso: 0,330 kg Lunghezza del cavo di collegamento: 1,40 m Altezza sta a di montaggio: 38 mm14 In caso di utilizzo prolungato, gli elementi termici diventano molto caldi. Pericolo di ustioni.

5. SPIEGAZIONE DEI SIMBOLI

Conforme alle direttive CE Leggere le istruzioni d‘uso I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei ri uti domestici Attenzione: super cie molto calda

2. Piede di montaggio, girevole

3. Ingresso dell‘aria

4. Cavo di collegamento con

connettore auto da 12 V

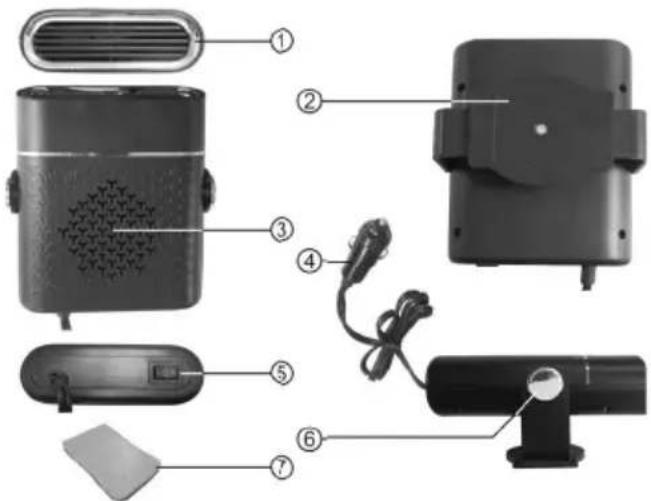

Figura 1: Panoramica ATTENZIONE: Trovate una posizione adatta per il termoventilatore nel vostro veicolo. La super cie di montaggio deve essere liscia e uniforme (nessuna super cie granulosa). Osservare i punti pertinenti delle istruzioni di sicurezza (sezione 4). Pulire la super cie e la parte inferiore della base di montaggio da polvere e grasso. Staccare la pellicola protettiva da un lato della striscia adesiva (posizione 7 nella panoramica). Posizionare la striscia adesiva con la super cie adesiva sul lato inferiore della base di montaggio (posizione 2 nella panoramica) e premerla saldamente in posizione, vedi Fig. 2. Ora rimuovi l‘altra pellicola protettiva dalla striscia adesiva. Posiziona il riscaldatore sull‘area pulita del tuo veicolo e premi fermamente.

6.2 MONTAGGIO / FISSAGGIO

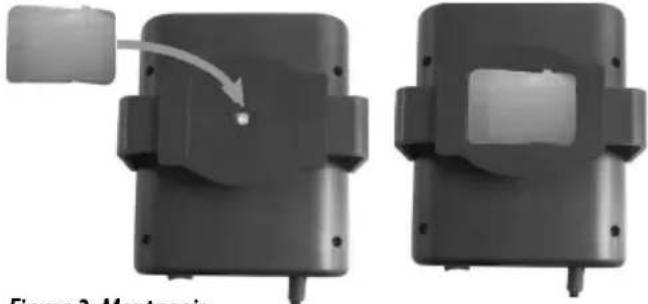

Figura 2: Montaggio delle nastri adesivi

6.3 COLLEGAMENTO DEL DISPOSITIVO DI

TERMOVENTILATORE Posate il cavo di collegamento in modo da non essere ostacolati durante la guida. Controllare se l‘interruttore (posizione 5 nella panoramica) è in posizione „0“, vedi Fig. 3. Inserire la spina del cavo di collegamento (posizione 4 nella panoramica) nella presa a 12 V del veicolo. Il termoventilatore è ora pronto per il funzionamento. Figura 4: Interruttore in posizione “0” posizione “0”

• Il dispositivo di termoventilatore non va montato in prossimità degli airbag o nelle zone d‘impatto della testa.

• Montare il dispositivo in maniera tale da non intralciare la visuale durante la guida.

• Posare il cavo di collegamento in modo da non costituire un ostacolo durante la guida.

• Posare il cavo sciolto e aperto. Non collocare il cavo tra le imbottiture dei sedili né sotto i tappe- tini. Non coprirlo ad es. con capi d‘abbigliamento, coperte o fodere coprisedili. Pericolo di incendio.

• Se il dispositivo non si utilizza più, scollegare il cavo di collegamento dalla presa. Per tirare il cavo dalla presa, a errarlo sempre dalla spina e mai dal cavo stesso.

• Accertarsi che le aperture di aspirazione e ventilazione siano sempre libere. Non devono esserci sostanze in ammabili nelle vicinanze. Non appoggiare sul dispositivo panni, giornali o simili. Non inserire oggetti nelle aperture. Accertarsi che vi sia sempre un‘aerazione su ciente.

• Utilizzare il dispositivo di termoventilatore soltanto durante il viaggio o comunque con il motore acceso, altrimenti la batteria d‘avviamen- to del veicolo rischia di scaricarsi.

• Non esporre il dispositivo all‘umidità o alla pioggia. Assicurarsi che sul dispositivo non goccioli acqua di condensa.

• Spegnere per almeno 30 minuti il dispositivo dopo 4 ore di funzionamento continuo in modo da farlo ra reddare.

Figura 2: Montaggio15 Utilizzare il dispositivo di termoventilatore soltanto durante il viaggio o comunque con il motore acceso, altrimenti la batteria del proprio veicolo rischia di scaricarsi. Con l‘interruttore è possibile scegliere tra due modalità di funzionamento: Il dispositivo si spegne portando l’interruttore in posizione “0”.

7. ELIMINAZIONE ANOMALIE

9. AVVERTENZE SULLA TUTELA AMBIENTALE

Non smaltire gli apparecchi elettrici insieme ai ri uti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune.

Prima di pulire il dispositivo, spegnerlo e scollegare il connettore dalla presa. Pulire l’alloggiamento con un panno morbido e asciutto. Non utilizzare detergenti aggressivi o solventi. Evitare sempre che i liquidi penetrino all‘interno dell‘alloggiamento. Le aperture di aspirazione e ventilazio- ne si puliscono con un pennello, con una spazzola piccola o delicatamente con un aspiratore. Il dispositivo di termoventilatore, se utilizzato correttamente, non necessita di manutenzione. EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Germania [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com Problema Possibile causa Soluzione Il dispo- sitivo di termoven- tilatore riscalda- mento non funziona Il connettore non è inserito corretta- mente nella presa auto. Estrarre il connettore dalla presa auto e inserirlo nuovamente. Su alcuni veicoli, la presa del veicolo è alimentata solo quando l‘accensione è inserita e/o il motore è in funzione. Accendere l‘accensione e avviare il motore. Il fusibile della presa dell‘auto è saltato. Sostituire il fusibile del presa auto. Il fusibile nella spina dell‘auto è saltato. Sostituire il fusibile del presa auto. Sezione 7.1 Posizione I: Ventilatore Posizione II: ventilatore con riscaldamento

1. Alloggiamento del connettore

Figura 3: Sostituire il fusibile Fusibile: F 5 A, 230 V, 5 x 20 mm Svitare il tappo (4) del connettore automobilistico girandolo in senso antiorario. Rimuovere il tappo con il manicotto di contatto (3). Il fusibile (2) viene rilasciato, Figura 4. Inserire un nuovo fusibile equivalente. Riavvitare il cappuccio con la guaina di contatto sull‘alloggiamento della spina (1).

3. Manica di contatto
