Producttype	Kruislaserniveau
Model	PocketPlaneLaser 3G
Merk	Laserliner
Lasers	3 groene lasers 360° (horizontaal, verticaal, helling)
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Lasergolflengte	515 nm
Laservermogen	< 1 mW
Zichtbaar bereik (typisch)	30 m
Bereik met handontvanger	60 m
Nauwkeurigheid	± 0,3 mm/m
Zelfnivelleringsbereik	± 3,5°
Voeding	Li-ion accu 3,7 V / 3,6 Ah / 13,32 Wh
Laadtijd	Ongeveer 4 uur
Werktijd (3 laserplannen)	Ongeveer 9 uur
Afmetingen (L x B x H)	104 x 97 x 76 mm
Gewicht (met accu)	388 g
Statiefdraad	1/4"
Hellingsmodus	Ja (met transportvergrendeling)
Handontvangermodus	Ja (GRX-READY technologie)
Werkomstandigheden	0 °C tot 50 °C, luchtvochtigheid max. 80 % RV
Opslagomstandigheden	-10 °C tot 70 °C, luchtvochtigheid max. 80 % RV
Reiniging	Licht vochtige doek, vermijd oplosmiddelen
Kalibratie	Jaarlijks aanbevolen, neem contact op met de klantenservice
Klantenservice	Neem contact op met UMAREX-LASERLINER of distributeur

Veelgestelde vragen - PocketPlaneLaser 3G Laserliner

Hoe schakel ik het apparaat in en projecteer ik de lasers?

Schuif de schuifschakelaar (2) naar rechts om de transportvergrendeling vrij te geven. Het laserkruis gaat branden. Gebruik de selectietoets (6) om elke lijn afzonderlijk in te schakelen.

Wat moet ik doen als de laserlijnen knipperen?

De lijnen knipperen wanneer het apparaat buiten het zelfnivelleringsbereik (±3,5°) valt. Plaats het instrument op een stabieler en waterpas oppervlak. De lijnen worden weer vast zodra het binnen het bereik is.

Hoe gebruik ik de hellingsmodus?

Maak de transportvergrendeling niet los (schuifschakelaar naar links). Druk op de selectietoets (6) om de laser te kiezen. In deze modus stellen de lijnen zich niet automatisch waterpas en kunt u werken op hellende vlakken.

Hoe gebruik ik de GRX-laserontvanger?

Druk op toets 8 om de handontvangermodus te activeren. De lijnen worden donkerder maar pulseren met hoge frequentie. De GRX-ontvanger detecteert deze pulsaties. Volg de gebruiksaanwijzing van de ontvanger.

Hoe controleer ik de kalibratie van het laserniveau?

Plaats het apparaat in het midden tussen twee muren op minimaal 5 m afstand. Markeer de punten A1, A2, A3 volgens de procedure. Het verschil tussen A2 en A3 mag niet groter zijn dan 0,3 mm/m. Zo niet, neem contact op met de klantenservice.

Hoe laad ik de Li-ion-accu op?

Sluit de meegeleverde netvoedingsadapter aan op de connector van het apparaat. De LED's knipperen tijdens het laden en blijven branden wanneer het klaar is (ongeveer 4 uur). Gebruik alleen de originele oplader.

Wat zijn de veiligheidsvoorschriften voor de klasse 2 laser?

Het apparaat is klasse 2 (< 1 mW). Kijk niet in de straal, richt niet op mensen. Bij blootstelling, sluit de ogen en draai het hoofd. Gebruik geen optische instrumenten om naar de laser te kijken.

Hoe reinig en onderhoud ik het apparaat?

Reinig met een licht vochtige doek, zonder schoonmaakmiddelen of oplosmiddelen. Verwijder de batterij voor langdurige opslag. Bewaar op een droge en schone plaats. Jaarlijkse kalibratie wordt aanbevolen.

Wat te doen bij een storing of reparatiebehoefte?

Neem contact op met uw dealer of de klantenservice van UMAREX-LASERLINER. Wijzig het apparaat niet. De accu kan alleen door de klantenservice worden vervangen. Voor afstelling, raadpleeg een professional.

Wat zijn de afmetingen en het gewicht van het apparaat?

Het apparaat meet 104 x 97 x 76 mm en weegt 388 g met het meegeleverde accupakket. Het is compact en licht, gemakkelijk te vervoeren.

GEBRUIKSAANWIJZING PocketPlaneLaser 3G Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Deze kruislijnlaser projecteert drie groene 360°-lasercirkels en is geschikt voor het uitlijnen van horizontale en verticale lijnen en hellingen. De laserkruisen boven en beneden zijn bedoeld als loodfunctie voor het synchroon werken op vloer en plafond. Door optische signalen wordt aangegeven, wanneer het apparaat zich buiten het nivelleerbereik bevindt. Het product beschikt over een geïntegreerde handontvangermodus en een 1/4"-statiefaansluiting.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen 'de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.

• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakening en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Bijzondere producteigenschappen en functies

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Groene lasertechnologie

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm.

Aantal en richting van de laser

H = horizontale laserlijn

V = verticale laserlijn

S = inclinaties (Slope-funktion)

1 Laseruitlaat
2 Schuifschakelaar

a AAN

b UIT / Transportbeveiliging / Neigingsmodus

3 1/4"-schroefdraad (onderzijde)

4 Batterijstatus
5 Led-nivellering
6 Keuzetoets laserlijnen; nivellering ann / uit
7 LEDhandontvangermodus
8 Handontvangermodus aan / uit

!

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (3) naar links schuiven.

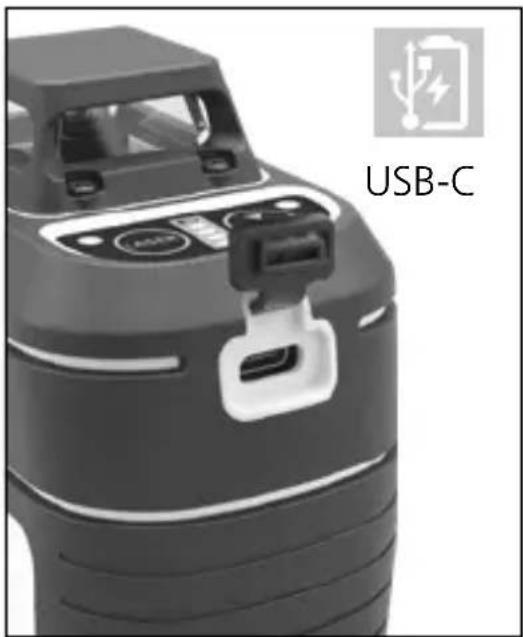

1 Gebruik van de lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.
• De leds van het display knipperen terwijl het apparaat wordt opgeladen. Het laadproces is afgesloten als de leds ononderbroken branden.

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

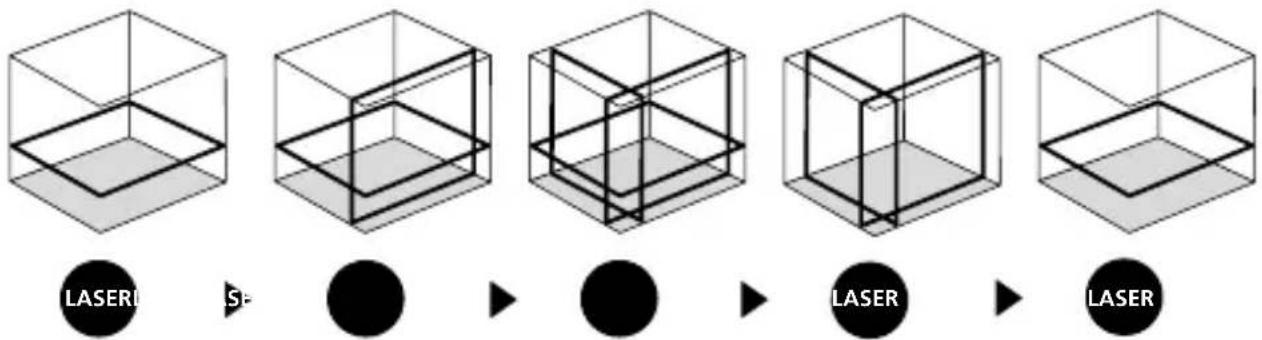

2 Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) naar rechts. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

Laserliner

!

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3,5° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De laserlijnen branden weer constant.

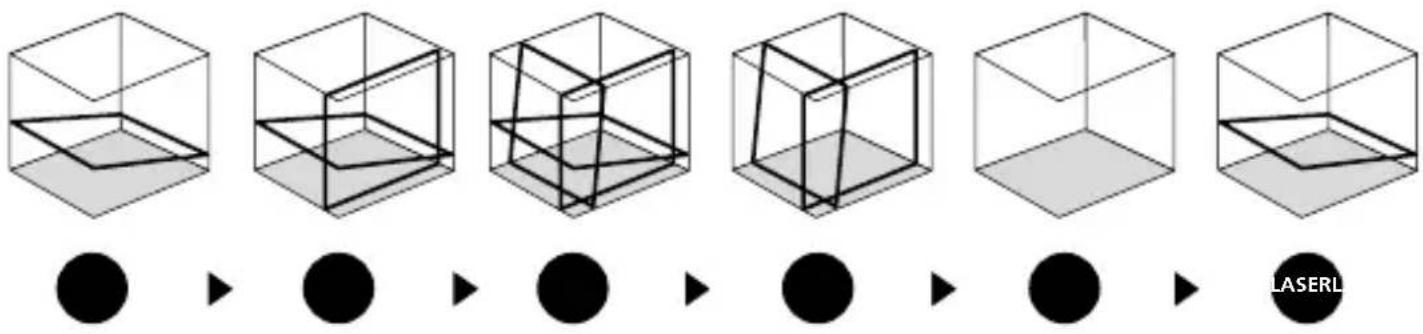

3 Neigingsmodus

Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (3) naar links. Selecteer de laser met de keuzetoets (7). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd.

Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door de toets 7 in te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvangerkan de laserlijnen dankzij het pulseren registreren.

!

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

!

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

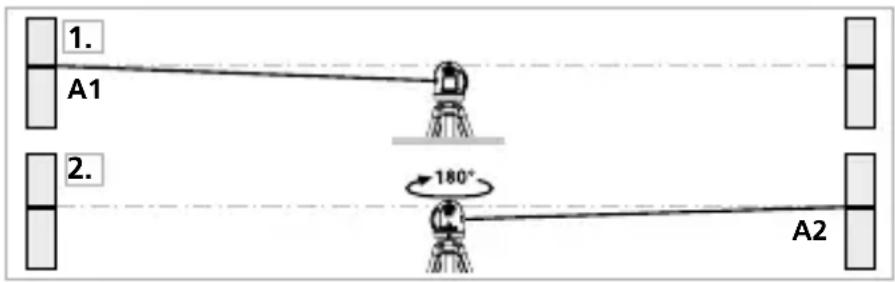

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

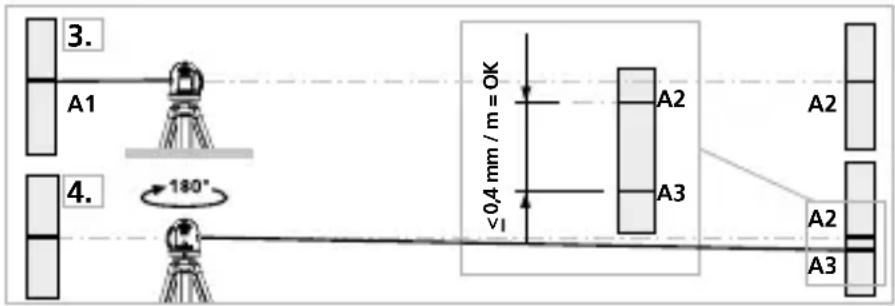

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,3 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

!

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische veranderingen voorbehouden. 22W28)
Zelfnivelleerbereik ± 3,5°
Nauwkeurigheid	± 0,3 mm / m
Nivellering	automatisch
Zichtbaarheid (karakteristiek)*	30 m
Werkbereik met handontvanger	60 m (afhankelijk vande helderheidsverschillen om technische redenen)
Lasergolflengte	515 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning	Li-ion accu 3,7V / 3,6Ah / 13,32Wh
Laadtijd	ca. 4 uur
Gebruiksduur	met 3 laserniveaus: ca. 9 uur
Werkomstandigheden	0°C ... 50°C, luchtvochtigheid max. 80% rH,niet-condenserend, werkhoogte max. 4000 mboven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	104 x 97 x 76 mm
Gewicht	388 g (incl. accupak)

* bij max. 300 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com

!
