Tipo di prodotto	Livella laser a linee incrociate
Modello	PocketPlaneLaser 3G
Marca	Laserliner
Laser	3 laser verdi 360° (orizzontale, verticale, inclinazione)
Classe laser	2 (EN 60825-1:2014/AC:2017)
Lunghezza d'onda laser	515 nm
Potenza laser	< 1 mW
Portata visibile (tipica)	30 m
Portata con ricevitore manuale	60 m
Precisione	± 0.3 mm/m
Campo di autolivellamento	± 3.5°
Alimentazione	Batteria Li-ion 3,7 V / 3,6 Ah / 13,32 Wh
Tempo di ricarica	Circa 4 ore
Autonomia (3 piani laser)	Circa 9 ore
Dimensioni (L x l x H)	104 x 97 x 76 mm
Peso (con batteria)	388 g
Filettatura treppiede	1/4"
Modalità inclinazione	Sì (con blocco di trasporto)
Modalità ricevitore manuale	Sì (tecnologia GRX-READY)
Condizioni di lavoro	Da 0 °C a 50 °C, umidità max. 80 % UR
Condizioni di stoccaggio	Da -10 °C a 70 °C, umidità max. 80 % UR
Pulizia	Panno leggermente umido, evitare solventi
Calibrazione	Annuale consigliata, contattare il SAV
Servizio post-vendita	Contattare UMAREX-LASERLINER o rivenditore

Domande frequenti - PocketPlaneLaser 3G Laserliner

Come accendere lo strumento e proiettare i laser?

Far scorrere l'interruttore scorrevole (2) verso destra per sbloccare il blocco di trasporto. La croce laser si accende. Usare il tasto di selezione (6) per attivare ogni linea singolarmente.

Cosa fare se le linee laser lampeggiano?

Le linee lampeggiano quando lo strumento si trova al di fuori del campo di autolivellamento (±3,5°). Riposizionare lo strumento su una superficie più stabile e in piano. Le linee diventano fisse una volta nel campo.

Come utilizzare la modalità inclinazione?

Non sbloccare il blocco di trasporto (interruttore scorrevole a sinistra). Premere il tasto di selezione (6) per scegliere il laser. In questa modalità, le linee non si allineano più automaticamente e consentono di lavorare su piani inclinati.

Come utilizzare il ricevitore laser GRX?

Premere il tasto 8 per attivare la modalità ricevitore manuale. Le linee diventano più scure ma sono pulsate ad alta frequenza. Il ricevitore GRX rileva queste pulsazioni. Seguire le istruzioni del ricevitore.

Come verificare la calibrazione della livella laser?

Posizionare lo strumento al centro tra due pareti distanti almeno 5 m. Segnare i punti A1, A2, A3 secondo la procedura. La differenza tra A2 e A3 non deve superare 0,3 mm/m. Altrimenti, contattare il SAV.

Come ricaricare la batteria Li-ion?

Collegare l'alimentatore di rete fornito al connettore dello strumento. I LED lampeggiano durante la carica, poi rimangono accesi fissi quando è terminata (circa 4 ore). Utilizzare solo il caricabatterie originale.

Quali sono le precauzioni di sicurezza per il laser di classe 2?

Lo strumento è di classe 2 (< 1 mW). Non guardare il fascio, non dirigere verso persone. In caso di esposizione, chiudere gli occhi e girare la testa. Non utilizzare strumenti ottici per osservare il laser.

Come pulire e mantenere lo strumento?

Pulire con un panno leggermente umido, senza detergenti né solventi. Rimuovere la batteria prima di una conservazione prolungata. Conservare in un luogo asciutto e pulito. Si consiglia una calibrazione annuale.

Cosa fare in caso di malfunzionamento o necessità di riparazione?

Contattare il rivenditore o il servizio post-vendita UMAREX-LASERLINER. Non modificare lo strumento. La batteria è sostituibile solo dal servizio di assistenza. Per una regolazione, rivolgersi a un professionista.

Quali sono le dimensioni e il peso dello strumento?

Lo strumento misura 104 x 97 x 76 mm e pesa 388 g con il pacco batterie incluso. È compatto e leggero, facile da trasportare.

MANUALE UTENTE PocketPlaneLaser 3G Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Questo laser a linee incrociate proietta tre circonferenze con laser a luce verde a 360° ed è indicato per allineare linee/piani orizzontali, verticali e inclinati. Le croci laser in alto e in basso sono utili per la funzione di messa a piombo, per lavorare contemporaneamente a terra e a soffitto. Tramite segnali ottici l'apparecchio indica se si trova fuori dal campo di livellamento.

Il prodotto è dotato di modalità Ricevitore portatile integrata e di un attacco per cavalletto da 1/4".

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.

• Non puntare il raggio laser su persone.

• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.

• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Caratteristiche particolari del prodotto e funzioni

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Con la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Tecnologia a laser verde

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

Numero e disposizione dei laser

H = linea laser orizzontale

V = linea laser verticale

S = funzione di inclinazione

1 Finestra di uscita laser
2 Interruttore a scorrimento

a ON

b OFF / Sicura di trasporto / Modalità di inclinazione

3 Filettatura del treppiede 1/4" (lato inferiore)

4 Stato delle pile
5 LED del livellamento

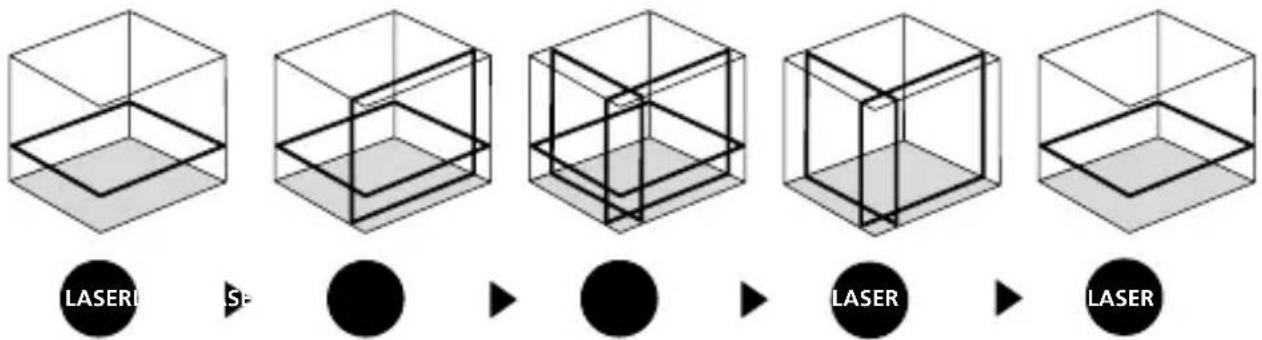

6 Tasto di selezione linee laser; livellamento on / off
7 LED modalità di ricezione manuale
8 Modalità di ricezione manuale on / off

!

Per il trasporto spegnere sempre tutti i laser, bloccare il pendolo e spostare verso sinistra l'interruttore a scorrimento (3).

1 Uso della batteria ricaricabile al litio-ioni

• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.
• Caricare completamente la batteria dell'apparecchio prima di utilizzarlo.

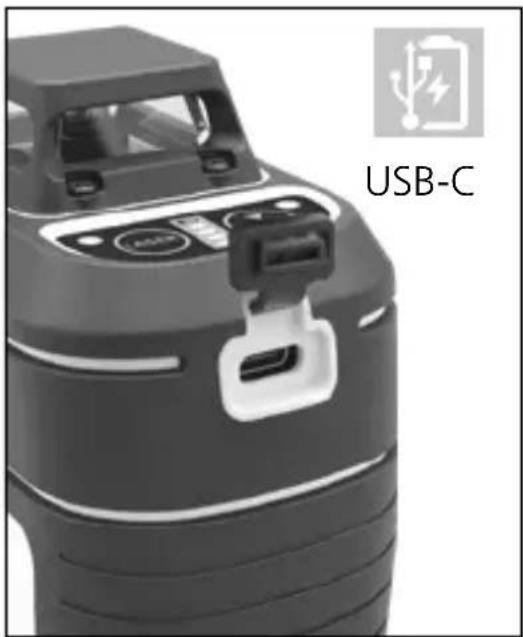

• Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzare solo l'alimentatore/ il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.
• Mentre l'apparecchio è in carica i LED della spia/indicatore lampeggiano. Il processo di ricarica è terminato quando i LED restano sempre accesi.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

2 Livellamento orizzontale e verticale

Bloccare la sicura di trasporto e spostare l'interruttore a scorrimento (3) verso destra. Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Laserliner

!

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 3,5°, le linee laser iniziano a lampeggiare. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. Le linee laser si riaccendono costantemente.

3 Modalità d'inclinazione

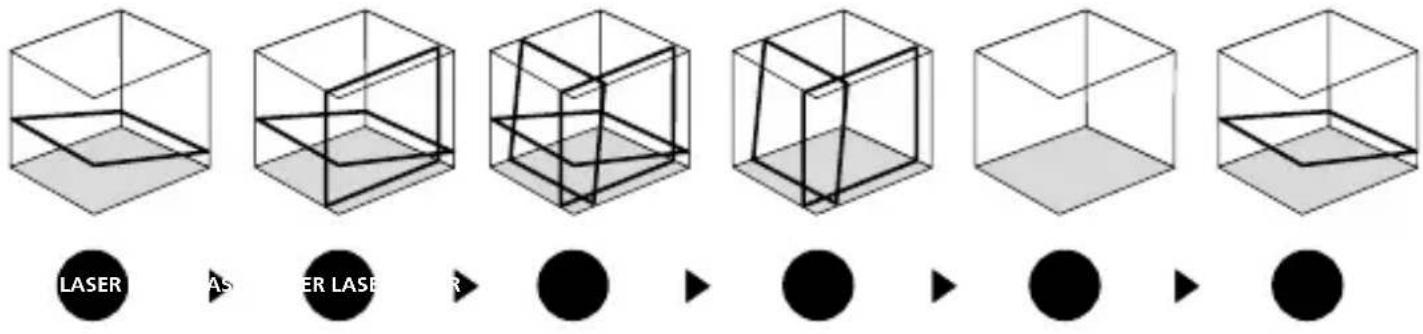

Non allentare la sicurezza di trasporto, spostare l'interruttore a scorrimento (3) verso sinistra. Selezionare i laser con il tasto di selezione (7). È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente.

4 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser GRX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale premendo il tasto 7. (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

!

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

!

Per l'ottica speciale utilizzata per generare la linea laser continua a 360°, la linea potrebbe presentare luminosità diverse in alcune sue parti, dovute a motivi tecnici. Nella modalità di ricezione manuale si potrebbero pertanto avere raggi d'azione differenti.

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo.

Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

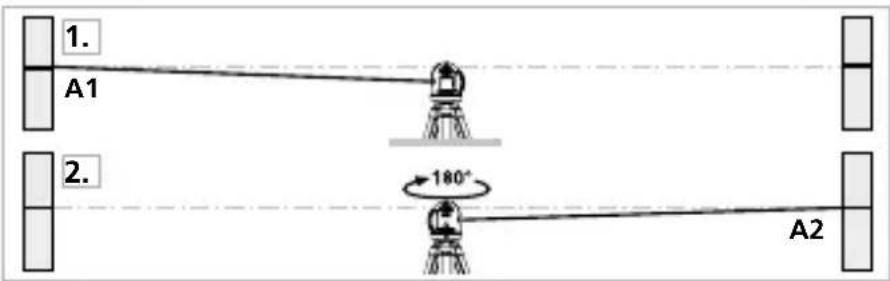

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

Esecuzione

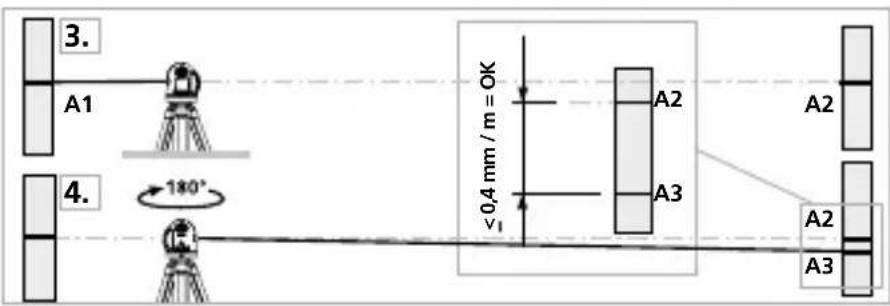

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,3 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 2 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

!

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere il gruppo batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Dati tecnici (Con riserva di modifiche tecniche. 22W28)
Range di autolivellamento ± 3,5°
Precisione	± 0,3 mm / m
Livellamento	automatico
Visibilità (tipica)*	30 m
Area di lavorocon ricevitore manuale	60 m (a seconda della differenza di luminosità dovuta a motivi tecnici)
Lunghezza delle onde laser	515 nm
Classe laser 2 / < 1 mW (EN 60	825-1:2014/AC:2017)
Alimentazione	Gruppo batterie agli ioni di litio da 3,7V / 3,6Ah / 13,32Wh
Durata ricarica	circa 6 ore
Durata di esercizio	con 3 piani laser: circa 9 ore
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P)	104 x 97 x 76 mm
Peso	388 g (inclusi gruppo batterie)

* con max. 300 lux

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza:
