PocketPlaneLaser 3G - Laserwasserwaage Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Kreuzlinienlaser-Niveau
Modell	PocketPlaneLaser 3G
Marke	Laserliner
Laser	3 grüne 360°-Laser (horizontal, vertikal, Neigung)
Laserschutzklasse	2 (EN 60825-1:2014/AC:2017)
Laserwellenlänge	515 nm
Laserleistung	< 1 mW
Sichtbare Reichweite (typisch)	30 m
Reichweite mit Handempfänger	60 m
Genauigkeit	± 0,3 mm/m
Selbstnivellierbereich	± 3,5°
Stromversorgung	Li-Ion-Akku 3,7 V / 3,6 Ah / 13,32 Wh
Ladezeit	ca. 4 h
Betriebsdauer (3 Laserlinien)	ca. 9 h
Abmessungen (L x B x H)	104 x 97 x 76 mm
Gewicht (mit Akku)	388 g
Stativgewinde	1/4"
Neigungsmodus	Ja (mit Transportsicherung)
Handempfängermodus	Ja (GRX-READY-Technologie)
Arbeitsbedingungen	0 °C bis 50 °C, max. Luftfeuchtigkeit 80 % rF
Lagerbedingungen	-10 °C bis 70 °C, max. Luftfeuchtigkeit 80 % rF
Reinigung	Leicht feuchtes Tuch, keine Lösungsmittel
Kalibrierung	Jährlich empfohlen, Kundendienst kontaktieren
Kundendienst	Kontaktieren Sie UMAREX-LASERLINER oder den Händler

Häufig gestellte Fragen - PocketPlaneLaser 3G Laserliner

Wie schalte ich das Gerät ein und aktiviere die Laser?

Schieben Sie den Schiebeschalter (2) nach rechts, um die Transportsicherung zu lösen. Das Laserkreuz leuchtet auf. Verwenden Sie die Auswahltaste (6), um jede Linie einzeln zu aktivieren.

Was tun, wenn die Laserlinien blinken?

Die Linien blinken, wenn sich das Gerät außerhalb des Selbstnivellierbereichs (±3,5°) befindet. Stellen Sie das Gerät auf eine stabilere und waagerechte Fläche. Die Linien werden wieder fest, sobald sie sich im Bereich befinden.

Wie verwende ich den Neigungsmodus?

Lösen Sie die Transportsicherung nicht (Schiebeschalter links). Drücken Sie die Auswahltaste (6), um den Laser auszuwählen. In diesem Modus richten sich die Linien nicht mehr automatisch aus und ermöglichen Arbeiten auf geneigten Ebenen.

Wie verwende ich den Laserempfänger GRX?

Drücken Sie Taste 8, um den Handempfängermodus zu aktivieren. Die Linien werden dunkler, werden aber mit hoher Frequenz gepulst. Der GRX-Empfänger erkennt diese Pulse. Befolgen Sie die Bedienungsanleitung des Empfängers.

Wie überprüfe ich die Kalibrierung des Lasernivelliergeräts?

Platzieren Sie das Gerät in der Mitte zwischen zwei mindestens 5 m voneinander entfernten Wänden. Markieren Sie die Punkte A1, A2, A3 gemäß dem Verfahren. Der Unterschied zwischen A2 und A3 darf 0,3 mm/m nicht überschreiten. Andernfalls kontaktieren Sie den Kundendienst.

Wie lade ich den Li-Ion-Akku?

Schließen Sie das mitgelieferte Netzteil an den Anschluss des Geräts an. Die LEDs blinken während des Ladevorgangs und leuchten dauerhaft, wenn der Ladevorgang abgeschlossen ist (ca. 4 Stunden). Verwenden Sie nur das Original-Ladegerät.

Welche Sicherheitsvorkehrungen gelten für den Laser der Klasse 2?

Das Gerät ist der Klasse 2 (< 1 mW). Nicht in den Strahl blicken, nicht auf Personen richten. Bei Exposition die Augen schließen und den Kopf wegdrehen. Keine optischen Instrumente zur Beobachtung des Lasers verwenden.

Wie reinige und pflege ich das Gerät?

Reinigen Sie das Gerät mit einem leicht feuchten Tuch, ohne Reinigungsmittel oder Lösungsmittel. Entfernen Sie den Akku vor längerer Lagerung. Lagern Sie das Gerät an einem trockenen und sauberen Ort. Eine jährliche Kalibrierung wird empfohlen.

Was tun bei Fehlfunktion oder Reparaturbedarf?

Kontaktieren Sie Ihren Händler oder den Kundendienst von UMAREX-LASERLINER. Nehmen Sie keine Änderungen am Gerät vor. Der Akku darf nur vom Kundendienst ausgetauscht werden. Für eine Justierung wenden Sie sich an einen Fachmann.

Welche Abmessungen und welches Gewicht hat das Gerät?

Das Gerät misst 104 x 97 x 76 mm und wiegt 388 g mit dem enthaltenen Akku. Es ist kompakt und leicht, einfach zu transportieren.

BEDIENUNGSANLEITUNG PocketPlaneLaser 3G Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzu-bewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Kreuzlinien-Laser projiziert drei grüne 360°-Laserkreise und eignet sich zum Ausrichten von Horizontalen, Vertikalen und Neigungen. Die Laserkreuze oben und unten dienen als Lotfunktion zum synchronen Arbeiten an Boden und Decke. Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet. Das Produkt verfügt über einen integrierten Handempfänger-Modus und ein 1/4"-Stativanschluss.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laserklasse 2 · < 1 mW · 515 nm EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
- Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Besondere Produkteigenschaften und Funktionen

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laser-linien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

1 Laseraustrittsfenster
2 Schiebeschalter

a AN

b AUS / Transportsicherung / Neigungsmodus

3 1/4"-Stativgewinde (Unterseite)

4 Batteriestatus
5 LED Nivellierung
6 Wahltaste Laserlinien; Nivellierung ein / aus
7 LED Handempfängermodus
8 Handempfängermodus ein / aus

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (3) nach links schieben.

1 Handhabung Lithium-Ionen Akku

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes, Gerät voll aufladen.

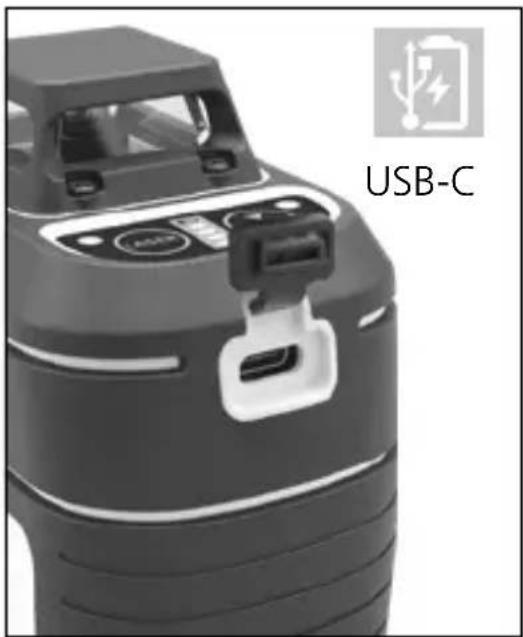

• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Während das Gerät geladen wird, blinken die LED's der Anzeige. Der Ladevorgang ist abgeschlossen, wenn die LED's durchgehend leuchten.

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

2 Horizontal und vertikal Nivellieren

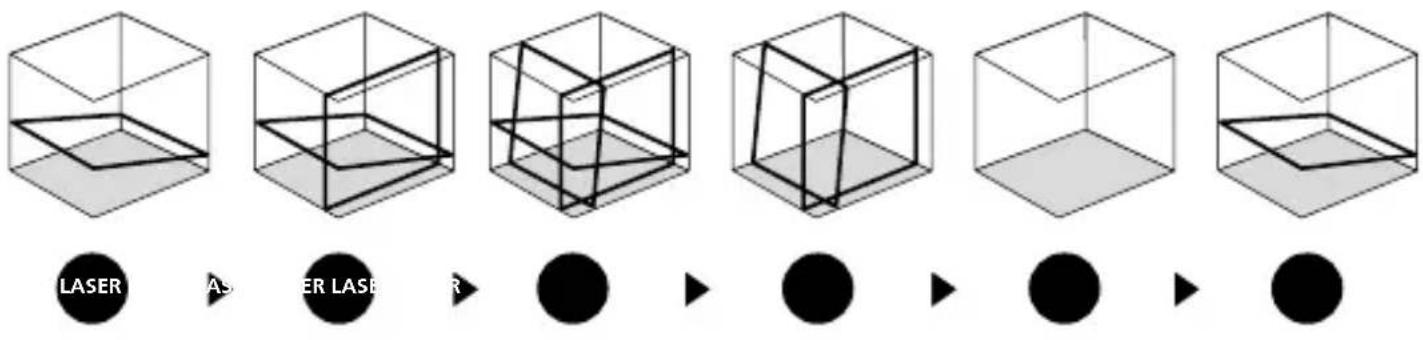

Die Transportsicherung lösen, Schiebeschalter (3) nach rechts schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3,5° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die Laserlinien leuchten wieder konstant.

3 Neigungsmodus

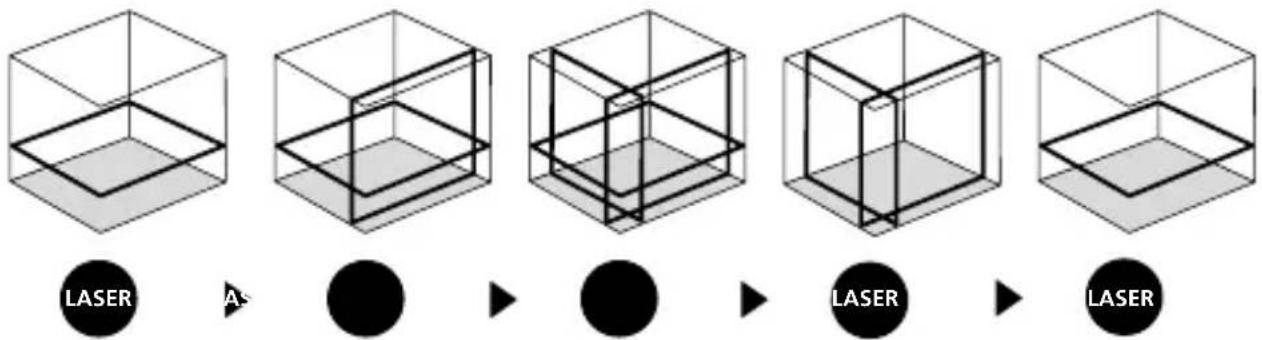

Die Transportsicherung nicht lösen, Schiebeschalter (3) nach links schieben. Die Laser mit der Wahltaste (7) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus.

4 Handempfängermodus Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

!

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

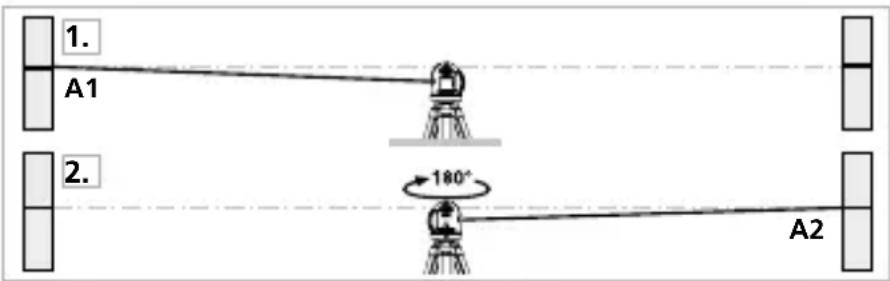

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen

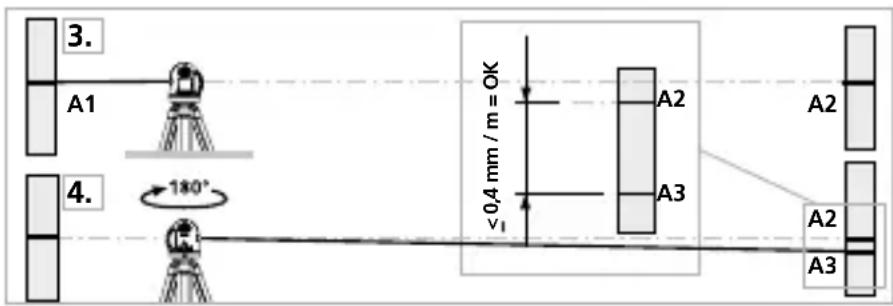

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 und A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,3 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2 mm ist.

Überprüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen

Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

!

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 22W28)

Selbstnivellierbereich ± 3,5°
Genauigkeit	± 0,3 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)*	30 m
Arbeitsbereich mit Handempfänger	60 m (von technisch bedingtem Helligkeitsunterschied abhängig)
Laserwellenlänge	515 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung	Li-Ion Akkupack 3,7V / 3,6Ah / 13,32Wh
Ladezeit	ca. 4 Std.
Betriebsdauer	mit 3 Laserebenen: ca. 9 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	104 x 97 x 76 mm
Gewicht	388 g (inkl. Akkupack)

* bei max. 300 Lux

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:

https://www.laserliner.com

!
