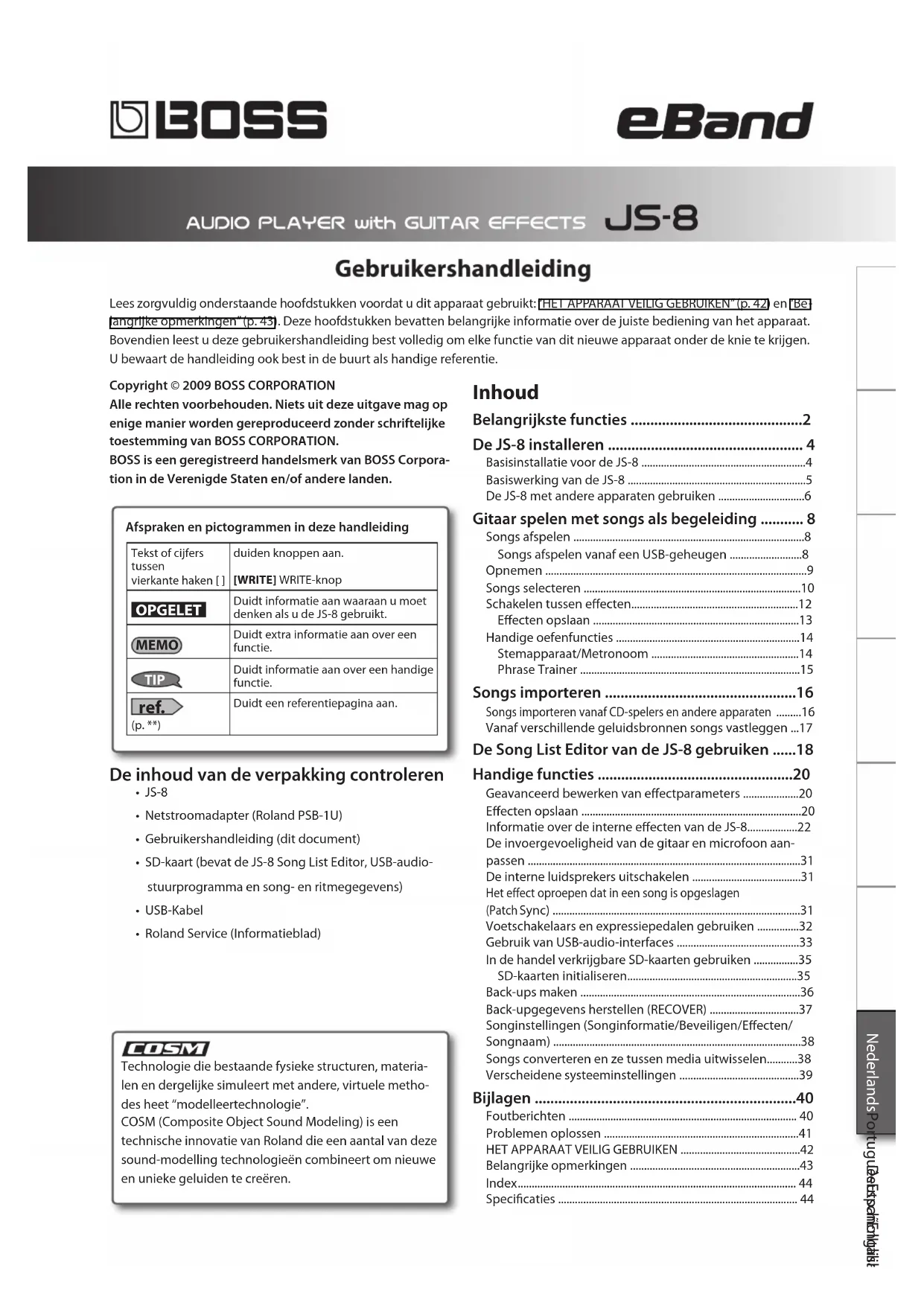

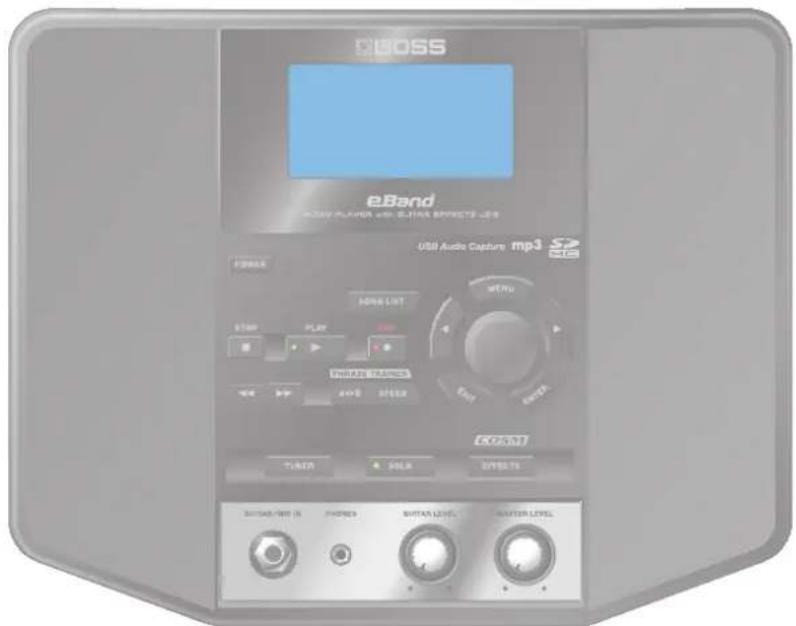

GEBRUIKSAANWIJZING eBand JS8 BOSS

Gebruikershandleiding

eBosss eBand USB Audio Capture mp3 SP MOS FORMER MOS LIST STOP PLAY OK DRINK STAINERS AOS SPEEDS ROSO1 TOLER SULF RESULTS SUPPORT-INPUT (P) PHONES SWITCH LEVEL MASTER LEVEL

Owner's Manual

Gebruikershandleiding

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: [HEI APPARAAT VEILIG GEBRUIKEN" (p. 42) en [Be-angrijke opmerkingen" (p. 43)]. Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Bovendien leest u deze gebruikershandleiding best volledig om elke functie van dit nieuwe apparaat onder de knie te krijgen. U bewaart de handleiding ook best in de buurt als handige referentie.

Alle rechten voorbehouden. Niets uit deze uitgave mag op enige manier worden gereproduceerd zonder schriftelijke toestemming van BOSS CORPORATION.

BOSS is een geregistreerd handelsmerk van BOSS Corporation in de Verenigde Staten en/of andere landen.

Afspraken en pictogrammen in deze handleiding

Tekst of cijfers tussen vierkante haken [ ]	duiden knoppen aan.
	[WRITE] WRITE-knop
|	Duidt informatie aan waaraan u moet denken als u de JS-8 gebruikt.
	Duidt extra informatie aan over een functie.
	Duidt informatie aan over een handige functie.
(p. **)	Duidt een referentiepagina aan.

De inhoud van de verpakking controleren

• JS-8
• Netstroomadapter (Roland PSB-1U)
- Gebruikershandleiding (dit document)
- SD-kaart (bevat de JS-8 Song List Editor, USB-audio-stuurprogramma en song- en ritmegegevens)
- USB-Kabel
• Roland Service (Informatieblad)

COSM

Technologie die bestaande fysieke structuren, materialen en dergelijke simuleert met andere, virtuele methodes heet "modelleertechnologie".

COSM (Composite Object Sound Modeling) is een technische innovatie van Roland die een aantal van deze sound-modelling technologieën combineert om nieuwe en unieke geluiden te creëren.

Inhoud

Belangrijkste functies ......2

De JS-8 installeren 4

Basisinstallatie voor de JS-8 4
Basiswerking van de JS-8 5
De JS-8 met andere apparaten gebruiken ....6

Gitaar spelen met songs als begeleiding ...... 8

Songs afspelen 8

Songs afspelen vanaf een USB-geheugen ....8

Opnemen 9

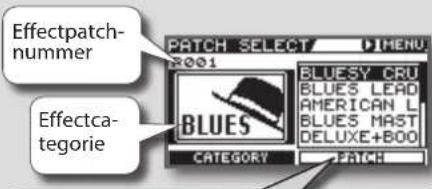

Songs selecteren 10

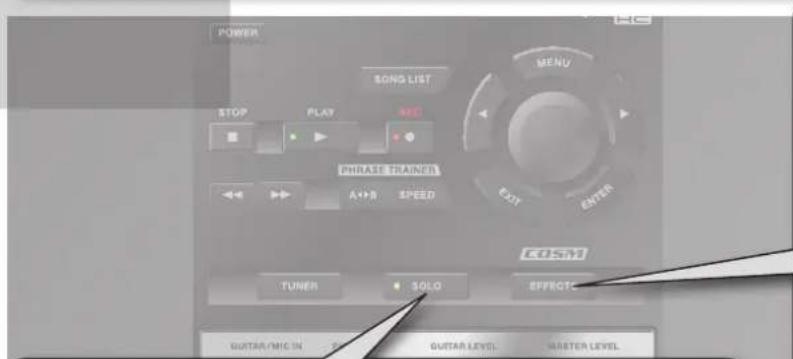

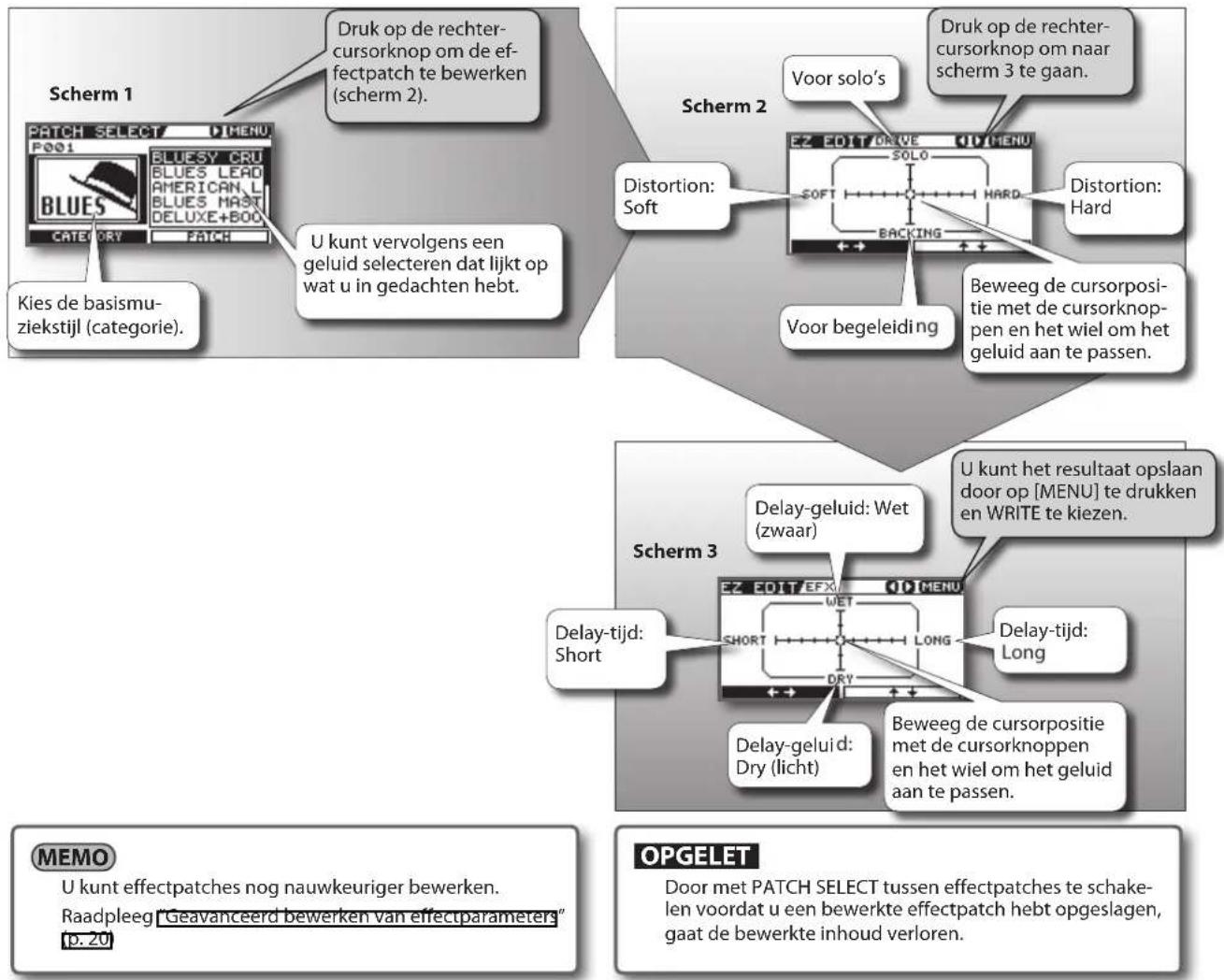

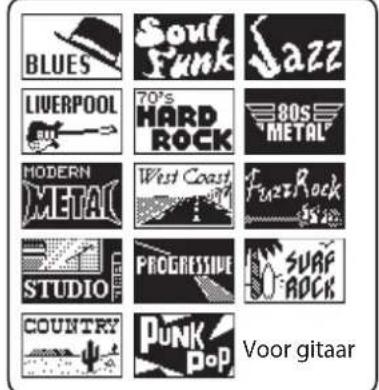

Schakelen tussen effecten....12

Effecten opslaan 13

Handige oefenfuncties 14

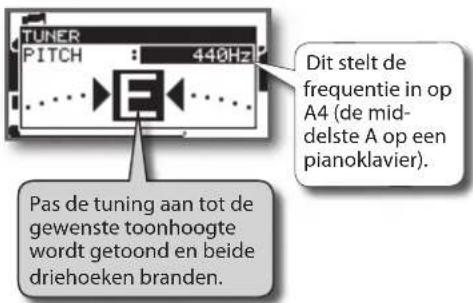

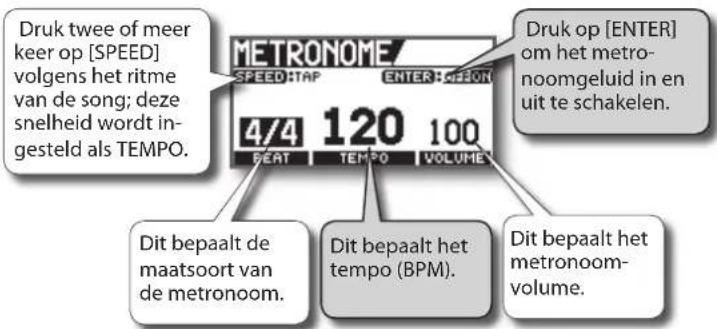

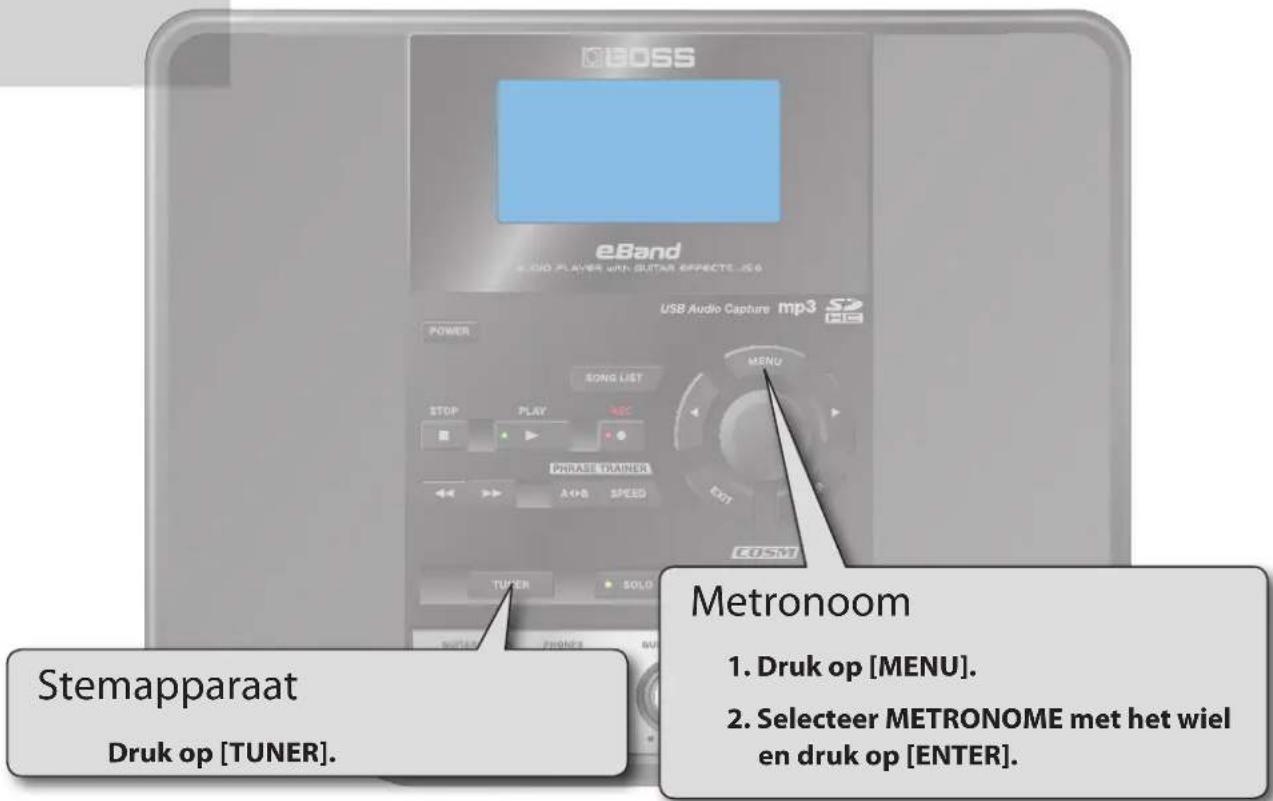

Stemapparaat/Metronoom 14

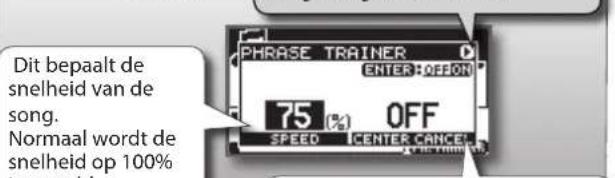

Phrase Trainer 15

Songs importeren 16

Songs importeren vanaf CD-spelers en andere apparaten .....16
Vanaf verschillende geluidsbronnen songs vastleggen ...17

De Song List Editor van de JS-8 gebruiken .....18

Handige functies ......20

Geavanceerd bewerken van effectparameters ....20

Effecten opslaan 20

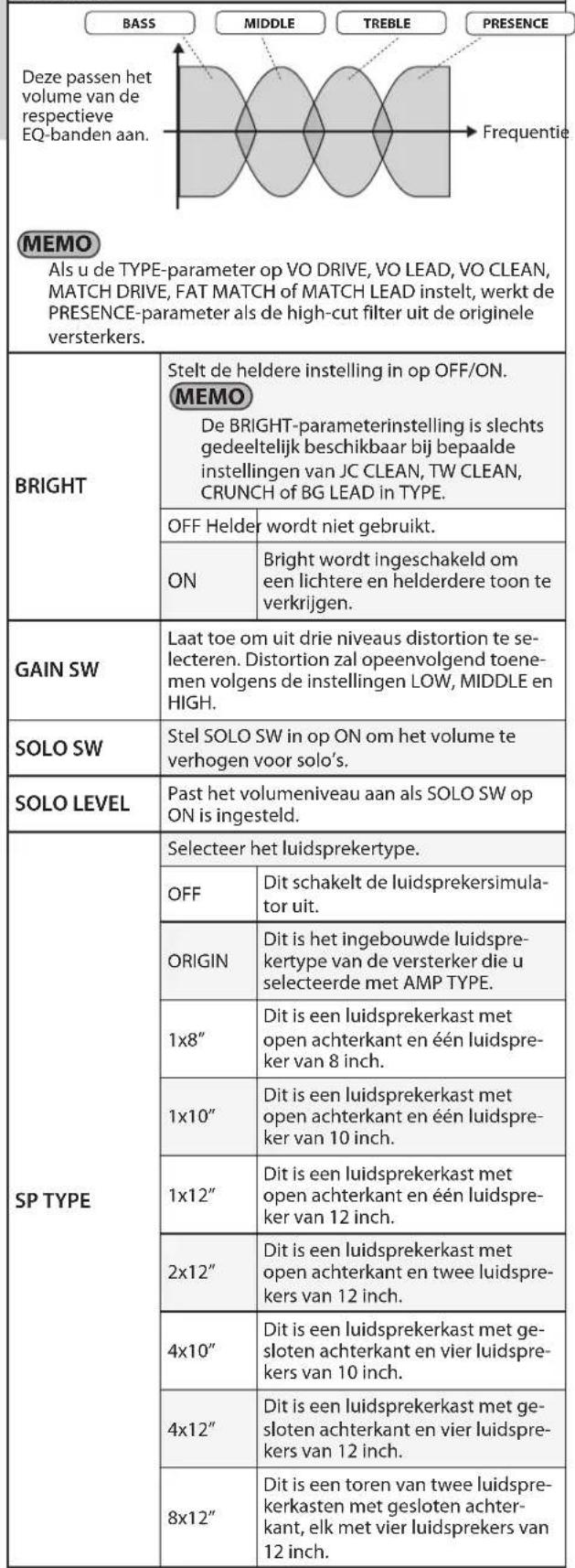

Informatie over de interne effecten van de JS-8....22

De invoergevoeligheid van de gitaar en microfoon aanpassen ....31

De interne luidsprekers uitschakelen ....31

Het effect oproepen dat in een song is opgeslagen

(Patch Sync) 31

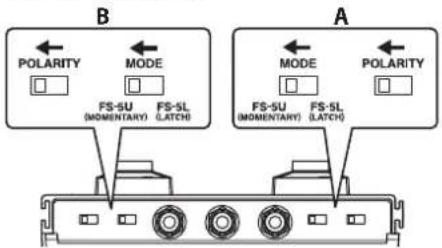

Voetschakelaars en expressiepedalen gebruiken ....32

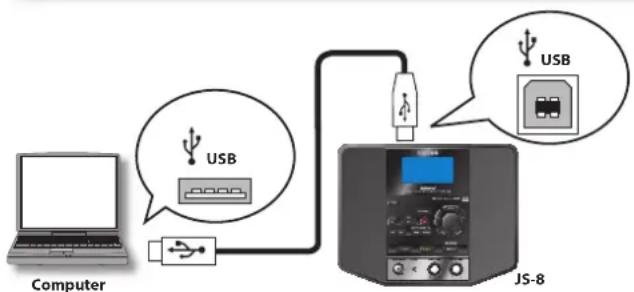

Gebruik van USB-audio-interfaces ....33

In de handel verkrijgbare SD-kaarten gebruiken ....35

SD-kaarten initialiseren....35
Back-ups maken 36

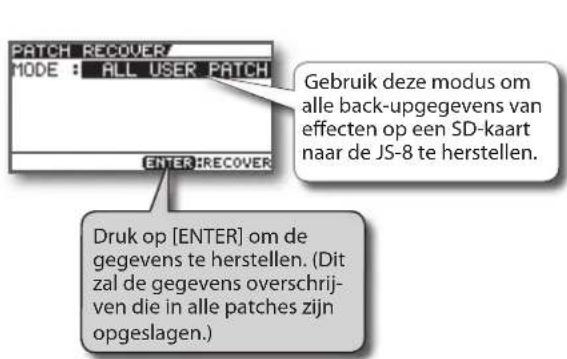

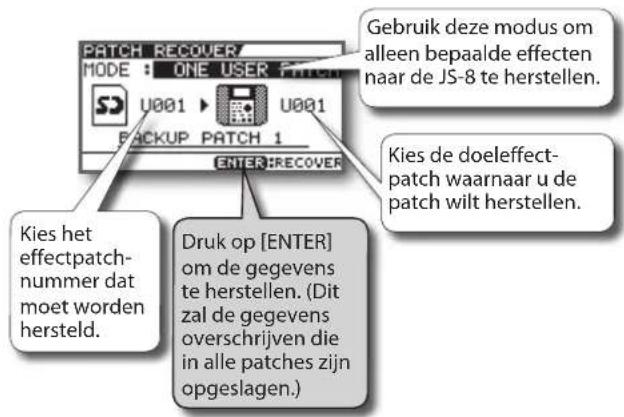

Back-upgegevens herstellen (RECOVER) 37
Songinstellingen (Songinformatie/Beveiligen/Effecten/Songnaam) 38
Songs converteren en ze tussen media uitwisselen......38
Verscheidene systeeminstellingen ....39

Bijlagen 40

Foutberichten 40
Problemen oplossen ....41
HET APPARAAT VEILIG GEBRUIKEN 42
Belangrijke opmerkingen 43
Index....44
Specificaties 44

De JS-8 combineert de functies van een audioweergaveapparaat met een reeks populaire BOSS-gitaareffecten, allemaal in één apparaat. Sluit uw gitaar aan en speel mee met songs terwijl u door de geweldig klinkende COSM-versterkers en -effecten speelt.

Ontdek wat u kunt doen met de JS-8

• U kunt gitaar spelen terwijl u naar een song luistert vanaf een SD-kaart of USB-geheugen. ref. "Songs afspelen" (p. 8)
- U kunt uw muziekspel (samen met de begeleidingsmuziek) opnemen om uw prestatie te beoordelen of om een nieuwe begeleidingstrack te creëren. ref. "Opnemen" (p. 9)
- U kunt de bijgeleverde JS-8 Song List Editor gebruiken om een song te importeren vanaf een audio-cd en gitaar spelen terwijl u naar de song luistert. ref. "De Song List Editor van de JS-8 gebruiken" (p. 18)
- U kunt gitaar spelen terwijl u de Phrase Trainer gebruikt om de weergavesnelheid of toonhoogte van de song naar wens te veranderen, of om het geluid dat in het midden wordt weergegeven, te dempen. ref. "Phrase Trainer" (p. 15)

Basisroutering van geluiden


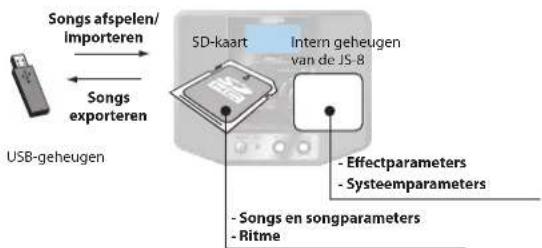

Soorten geheugen ondersteund door de JS-8 en hun toepassingen

SD (SDHC)-kaarten

De JS-8 kan uw muziekspel opnemen en songs van een SD-kaart afspelen (JS-8-songs, MP3 of WAV).

MEMO

• U hebt een SD-kaart nodig om op te nemen en af te spelen op de JS-8.
• De JS-8 ondersteunt SDHC-geheugenkaarten.
• Bepaalde SD-kaarttypes of SD-kaarten van bepaalde fabrikanten nemen mogelijk niet op of spelen slecht af op de JS-8.

USB-geheugen

U kunt MP3- en WAV-bestanden die in het USB-geheugen zijn opgeslagen, afspelen zonder conversie en songgegevens importeren naar SD-kaarten.

MEMO

• U hebt geen USB-geheugen nodig om de JS-8 te gebruiken.
• Er wordt geen USB-geheugen bij de JS-8 geleverd. Koop het USB-geheugen apart. Gebruik een USB-geheugen dat wordt verkocht door Roland. Indien een ander USB-geheugen wordt gebruikt, kan de werking niet worden gegarandeerd.

Songs afspelen/ importeren Songs exporteren USB-geheugen SD-kaart Intern geheugen van de JS-B - Effectparameters - Systeemparameters - Songs en songparameters - Ritme

Geheugen dat compatibel is met de JS-8

Informatie over SD-kaarten die zijn getest door Roland/ Boss en die werken op de JS-8 vindt u op de website van Roland.

http://www.roland.com/

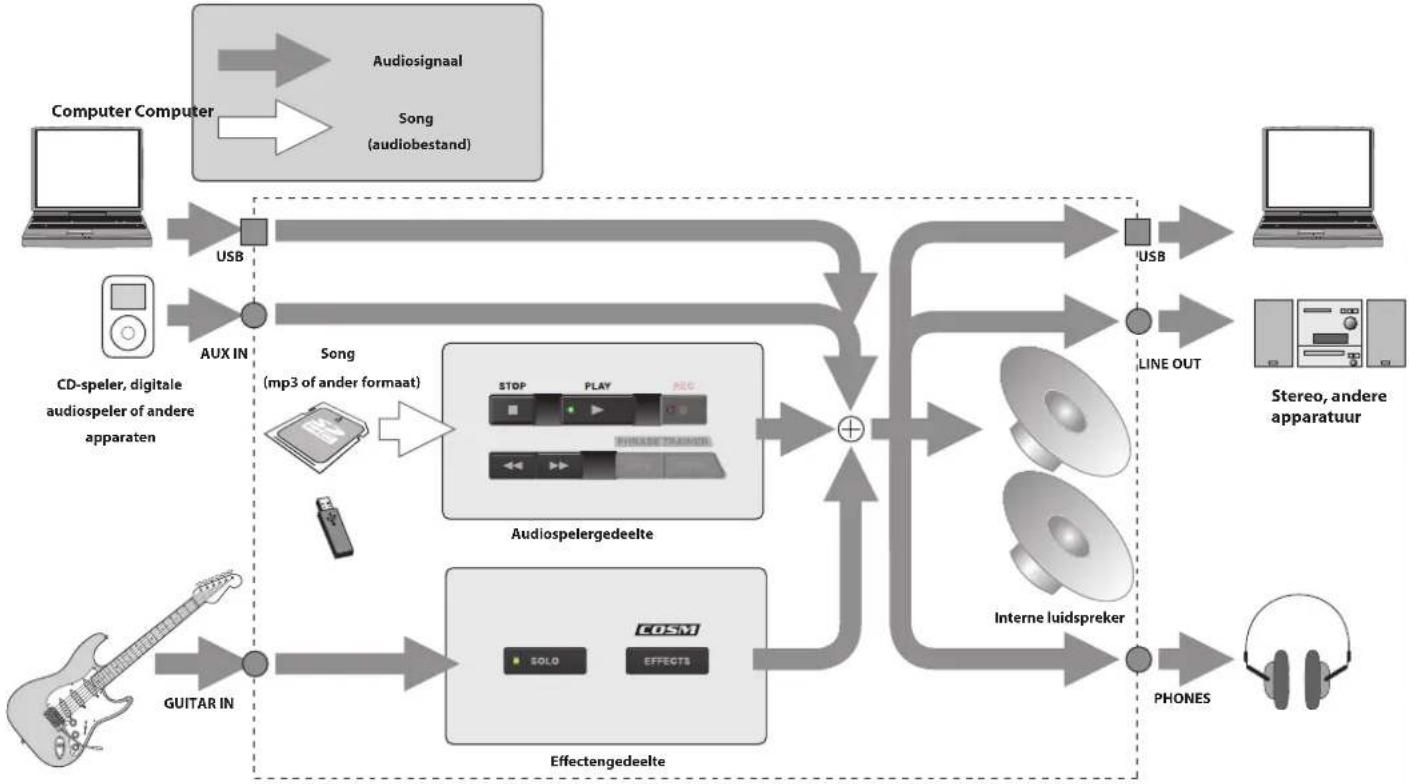

Geluidspad dat wordt gebruikt bij aangesloten apparaten

U kunt de JS-8 met digitale audiospelers, computers en andere apparaten gebruiken om geluiden weer te geven en meer.

Songs ondersteund door de JS-8

De JS-8 werkt met songs in de volgende formaten.

JS-8-songs (Opnemen/Afspelen)

- Compressieformaat eigendom van Roland/BOSS

MP3 (Alleen afspelen)

• Samplesnelheid: 44,1 kHz

- Bitsnelheid: 64-320 kbps

WAV (Alleen afspelen)

• Samplesnelheid: 44,1 kHz
• Kwantisatiebitsnelheid: 8/16/24-bit
• Mono- of stereogegevens
• Zonder compressie (lineair)

MEMO

De JS-8 ondersteunt geen andere songformaten dan de bovenstaande.

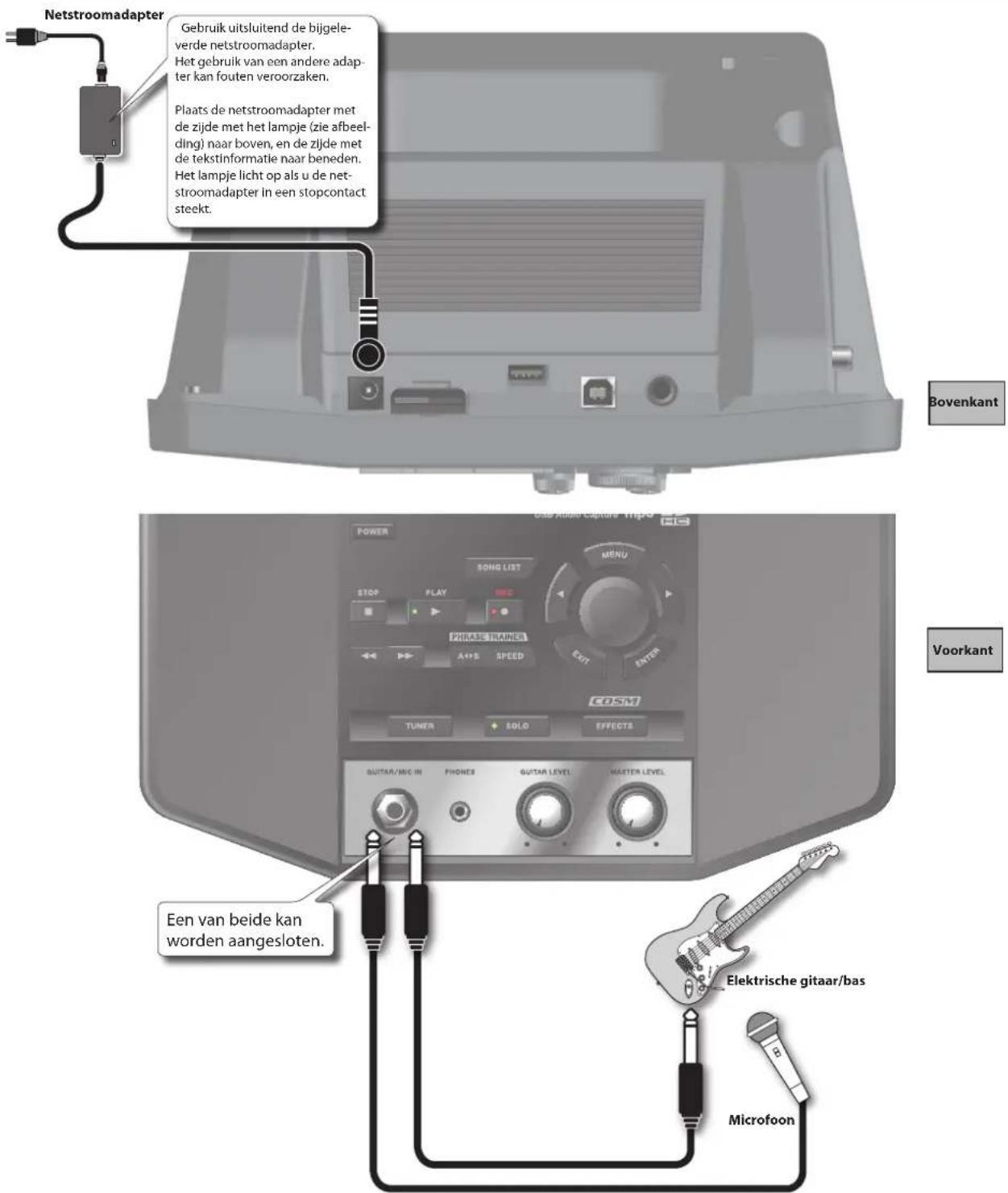

Basisinstallatie voor de JS-8

Netstroomadapter Gebruik uitsluitend de bijgele- verde netstroomadapter. Het gebruik van een andere adap- ter kan fouten veroorzaken. Plaats de netstroomadapter met de zijde met het lampje (zie afbeel- ding) naar boven, en de zijde met de tekstinformatie naar beneden. Het lampje licht op als u de net- stroomadapter in een stopcontact steekt. Bovenkant Voorkant Een van beide kan worden aangesloten. Elektrische gitaar/bas Microfoon

MEMO

Zet het volume altijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen.

Er kan feedback optreden, afhankelijk van de plaats van de microfoons ten opzichte van de luidsprekers. Dit kan worden opgelost door:
1. de richting van de microfoon(s) te wijzigen.
2. de microfoon(s) op een grotere afstand van de luidsprekers te plaatsen.
3. het volume te verlagen.

De JS-8 biedt geen fantoomvoeding. Er zal dus geen geluid worden geproduceerd als u een condensatormicrofoon of andere microfoon aansluit die fantoomvoeding vereist.

ref.

Lees indien nodig"De invoergevoeligheid van de qitaar en microfoon aanpassen" (p. 3)

Basiswerking van de JS-8

MENU-knop Dit roept een aantal verschillende functies op, afhankelijk van het scherm dat wordt weergegeven. Cursorknop Dit beweegt de cursor (opgelicht deel) op het scherm. Gebruik het wiel om de opgelichte waarde te wijzigen. Wiel Gebruik dit om waarden en instellingen te wijzigen. ENTER-knop Gebruik dit om de selectie van een item te bevestigen, de waarden van instellingen aan te passen en tussen instellingen te schakelen. EXIT-knop Druk op deze knop om de instellingen te annuleren en terug naar vorige schermen te gaan. Het apparaat in-/uitschakelen Schakel de voeding naar uw verschillende apparaten in de aangegeven volgorde in zodra de aansluitingen voltooid zijn (0.4) (2.3). Als u de apparaten in de verkeerde volgorde inschakelt, kunnen er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan. Bij het inschakelen • Schakel uw componentstereosysteem of mixer het laatst in. Bij het uitschakelen • Schakel uw componentstereosysteem of mixer het eerst uit. Dit apparaat is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparaat normaal werkt.

Informatie over het bovenste scherm

Dit scherm verschijnt als u de JS-8 inschakelt. De procedures in deze handleiding starten op dit scherm.

in deze handleiding starten op dit scherm. Nummer en naam van de hui- dig geselecteerde effectpatch Naam van de huidig geselecteerde song Cursor (opgelichte weergave) BOSS eBand P001 BLUESY CRUNCH ONE 00:00 REMAIN L 00:00 R Niveaumeter Afspeelmodusweergave Weergave Beschrijving Weergave Beschrijving ONE → De huidige song wordt tot het einde afgespeeld en stopt. SHUFFEE Songs in de lijst worden in wille- keurige volgorde afgespeeld. ONE → De huidige song wordt herhaald. SHUFFEE De songs in de lijst worden in wille- keurige volgorde herhaald. LIST → Songs worden afgespeeld in de vermelde volg- orde. RK Tijdstip "A" werd geregistreerd voor AB herhalen. LIST → De songs in de lijst worden her- haald. EDE WEergave wordt herhaald tussen tijdstippen "A" en "B" (AB REPEAT (herhalen)). AFspeellocatie van de song AFspeeltijd de song (Min:Sec) REMAIN: Resterende opnametijd REC: Verstreken opnametijd (weergegeven tijdens opname) MEMO Als de tijdsaanduiding groter is dan 100 minuten, wordt dit getoond als "99:59". MEMO • Door op een cursorknop te drukken, kunt u de cursor (op- gelicht deel) naar de songnaam, het effect, de patchnaam, afspeelmodus of afspeelpositie bewegen. • Gebruik het wiel om de waarde waar de cursor bij staat te wijzigen.

De informatie in deze handleiding bevat illustraties waarin de standaardweergave van de display wordt afgebeeld. Het is echter mogelijk dat uw apparaat een nieuwere, verbeterde versie van het systeem bevat (bv. met nieuwere geluiden), zodat de weergave op uw display kan verschillen van de weergave in de handleiding.

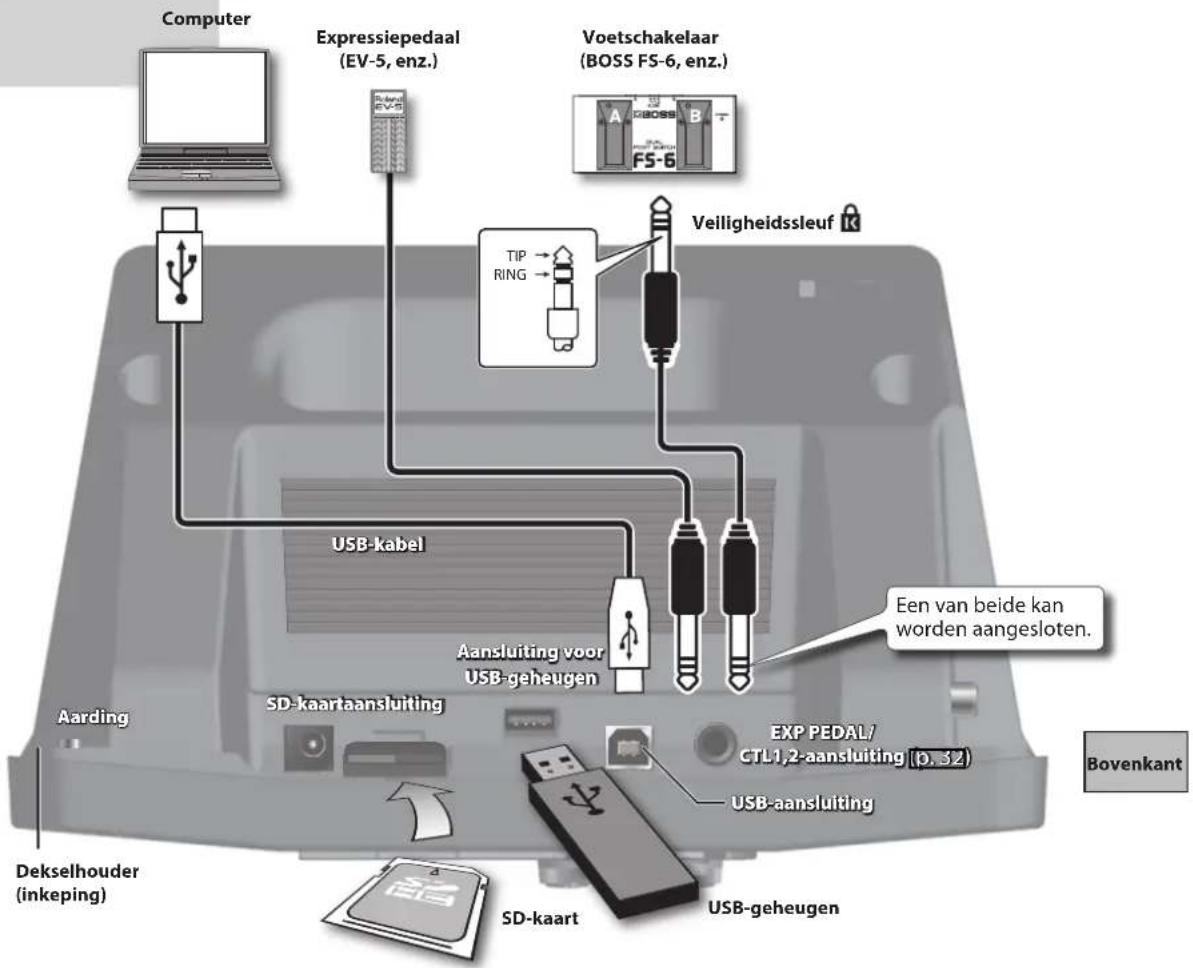

De JS-8 met andere apparaten gebruiken

Computer Expressiepedaal (EV-5, enz.) Voetschakelaar (BOSS FS-6, enz.) TIP RING Veiligheidssleuf USB-kabel Aansluiting voor USB-geheugen Een van beide kan worden aangesloten. Aarding SD-kaartaansluiting EXP PEDAL/ CTL1,2-aansluiting (b. 32) Bovenkant Dekselhouder (inkeping) SD-kaart USB-geheugen

Informatie over de deksel- houder (inkeping)

Plaats de deksel van de USB-aansluiting in de dekselhouder als u hem loskoppelt zodat hij niet verloren raakt.

Dekselhouder (inkeeping) Aarding

Info over de Aarding

Afhankelijk van de omstandigheden van een bepaalde opstelling ervaart u mogelijk een ongemakkelijk gevoel of lijkt het oppervlak korrelig als u het apparaat, microfoons die erop aangesloten zijn of metalen delen van andere objecten, zoals gitaren, aanraakt.

Dit is te wijten aan een heel erg kleine elektrische lading, die volledig ongevaarlijk is.

Als u zich hier echter zorgen over maakt, verbindt u best de aardingsklem (zie afbeelding) met een externe aarding.

Als het apparaat geaard Is, kan er mogelijk een licht gebrom voorkomen, afhankelijk van uw specifieke opstelling.

Als u niet zeker bent welke aansluitmethode u dient te gebruiken, neemt u contact op met het dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie".

Ongeschikte plaatsen voor een aansluiting

• Waterleidingen (kan een schok of elektrocutie veroorzaken)
• Gasleidingen (kan brand of een ontploffing veroorzaken)
• De aarding van een telefoonlijn of bliksemafleider (kan gevaarlijk zijn in geval van bliksem)

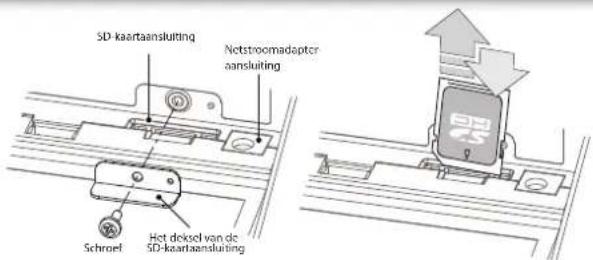

Informatie over SD-kaarten en de SD-kaartaansluiting

Plaats de SD-kaart met het label naar boven in de gleuf op het achterpaneel van de JS-8.

Druk op de geplaatste SD-kaart tot u een "klik" hoort.

Een SD-kaart is vereist om op te nemen en af te spelen met de JS-8.

Plaats of verwijder nooit een SD-kaart terwijl het apparaat is ingeschakeld. Dit kan de gegevens op het apparaat of op de SD-kaart beschadigen.

Plaats de SD-kaart voorzichtig in het apparaat, tot ze er helemaal in zit.

Om te vermijden dat er stof in de SD-kaartaansluiting terechtkomt en om te vermijden dat de SD-kaart wordt gestolen, schroeft u de aansluitingsdeksel best vast.

Info over de aansluiting voor USB-geheugen

Alleen een USB-geheugen kan op de USB-geheugenaansluiting worden aangesloten. Sluit geen apparaten aan zoals een harde schijf of cd-rom-station

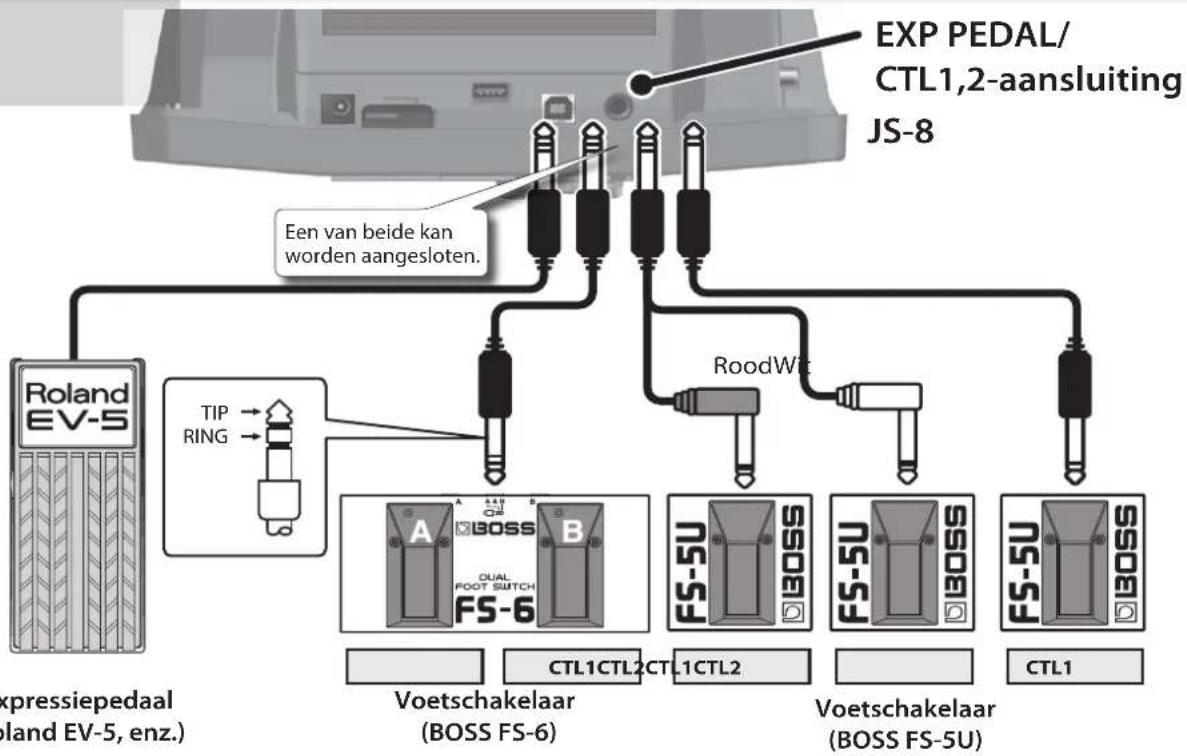

Info over het expressiepe- daal en de voetschakelaar

Gebruik alleen de gespecificeerde expressiepedalen en voetschakelaars (Roland EV-5, BOSS FV-500L, FV-500H, FS-5U, FS-6; apart verkrijgbaar). Als u andere expres-siepedalen aansluit, loopt u het risico op defecten en/of schade aan het apparaat.

U mag het expressiepedaal nooit aansluiten of loskoppelen als het apparaat is ingeschakeld.

Over de veiligheidssleuf

Sluit hier een in de handel verkrijgbare antidiefstalkabel aan.

http://www.kensington.com/

PHRASE TRAINER A+PB SPEED EXIT ENTER COSM TUNER SOLO EFFECTS GUITAR/MIC IN PHONES GUITAR LEVEL MASTER LEVEL Een van beide kan worden aangesloten. Sterehoofdtelefoon Elektrische gitaar Microfoon Voorkant


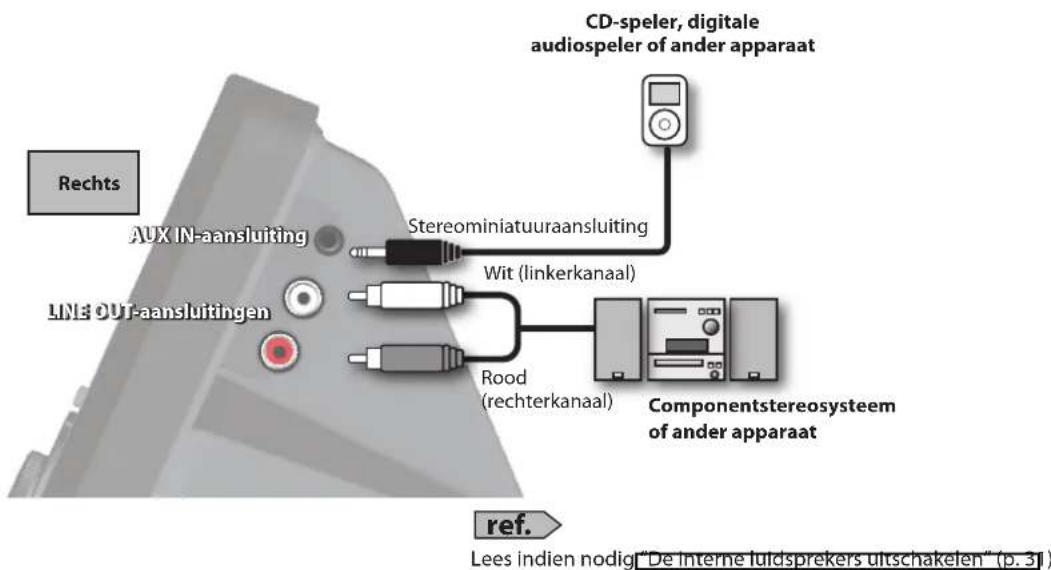

Info over de AUX IN-aansluiting

Voer hier audio in van lijnniveau-apparaten.

MEMO

Gebruik de bedieningselementen van het aangesloten apparaat om het invoerniveau aan te passen.

Info over de LINE OUT-aansluitingen

Voer vanaf hier audio uit naar een componentstereosysteem of een ander apparaat.

Opgelet bij het aansluiten

Zet het volume altijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen.

Er kan feedback optreden, afhankelijk van de plaats van de microfoons ten opzichte van de luidsprekers. Dit kan worden opgelost door:
1. de richting van de microfoon(s) te wijzigen.
2. de microfoon(s) op een grotere afstand van de luidsprekers te plaatsen.
3. het volume te verlagen.

Gitaar spelen met songs als begeleiding

Songs afspelen

    subgraph A
        F["CD-speler, digitale audiospeler of ander apparaat"] --> G["Gebruik een kabel die in de handel verkrijgbaar is voor het apparaat waarmee u aansluiting maakt."]
    end

    subgraph B
        H["User Audio Capture TTP"] --> I["U kunt geluid van externe audioapparaten in de mix brengen."]
    end

    subgraph C
        J["Step Wijzig het volume"] --> K["1. Draai de MASTER VOLUME-regelaar volledig linksom (minimumniveau)."]
    end

    subgraph D
        L["Step Wijzig het gitaarniveau"] --> M["2. Draai de GUITAR VOLUME-regelaar geleidelijk rechtsom tot u het gewenste volumeniveau bereikt als u gitaar speelt."]
    end

MEMO

Druk op [☐] (STOP) terwijl de song gestopt is om het afspeelpunt van de song weer op het begin (00:00) (Zero Return) in te stellen.

Songs afspelen vanaf een USB-geheugen

1. Sluit het USB-geheugenapparaat aan op de USB-geheugenaansluiting.
   De inhoud van het USB-geheugenapparaat wordt weergegeven.
2. Gebruik het wiel om de song te selecteren die u wilt afspelen en druk op [ENTER].
3. Ga verder door de procedure te volgen in "Songs afspelen".

Opnemen

U kunt het geluid opnemen, exact zoals u het uit de JS-8 hoort.

Opnemen Druk op [○](REC). De opname stoppen Druk op [□](STOP). Als de opname stopt, wordt REC END weer- gegeven op het scherm. Slaat de opgeno- men song op en start de weergave. Verwijdert de opgenomen inhoud. Bij het bericht "Bent u zeker?" drukt u op [ENTER] om de opname te verwijderen. (De opgenomen inhoud wordt niet opgeslagen.)

MEMO

• Opgenomen gegevens (songs) worden automatisch toegewezen aan "SONG****" (waarbij **** het nummer aangeeft).
• U kunt gemakkelijk songs vinden die u met de JS-8 hebt opgenomen door de categorie "User" te gebruiken in de SEARCH-functie.

ref.

Raadpleeg "Het aantal songs op het scherm beperken (SEARCH-functie)" (p. 10)

TIP

Met de MENU-knop...

In het bovenste scherm kunt u op [MENU] drukken om toegang te krijgen tot de volgende functies.

MENU-categorie Beschrijving
BEST 30 EDIT	Voeg de huidige song toe aan de BEST 30. ref. [p. 10]
AB EDIT	Voer nauwkeurige instellingen uit voor de AB REPEAT-functie. ref. [p. 15]

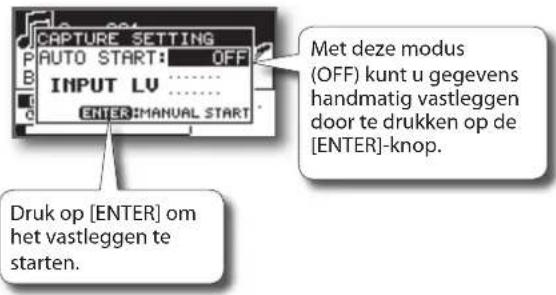

CAPTURE	Leg audio vast. Dit is een handige manier om een song vast te leggen. ref. [p. 16]
METRONOME	Schakel de metronoom in. ref. [p. 14]
PHRASE LOOP	Gebruik de Phrase Loop-functie. ref. [p. 29]
SONG INFO	Bevestig songinformatie en bewerk songnamen. ref. [p. 38]

MENU-categorie	Beschrijving
SYSTEM	Bepaal een reeks JS-8-instellingen. ref. [p. 39]
ERASE	Wis de geselecteerde song.
EXPORT	Converteer de geselecteerde song naar WAV-formaat en schrijf het weg naar het USB-geheugen. ref. [p. 38]
IMPORT	Sla de songs op hem geselecteerde USB-geheugen op op de SD-kaart. ref. [p. 38]
CONVERT	Converteer MP3-gegevens op de SD-kaart naar het JS-8-songformaat. ref. [p. 38]

MEMO

De weergegeven MENU-items verschillen naargelang de gebruiksstatus (bv. het scherm dat wordt weergegeven of de locatie van de cursor).

Songs selecteren

eBand AUDIO POWER WITH GUITAR EFFECTS USB USB Audio Capture mp3 52 POWER SONO LIST MENU STOP P0 ABC PHRASE TRAINER A4KB SPEED EAT ENTER CDSM TUNER SOLD EFFECTS

Songs selecteren

1. Druk op [SONG LIST].
2. Draai het wiel om een song te selecteren.
3. Druk op [ENTER].

GUITAN LEVEL MAFTER LEVEL

Selecteer de song die u wilt horen of het ritme dat u wilt afspelen.

MEMO

U kunt het aantal songs dat wordt weergegeven, beperken door bepaalde voorwaarden in te stellen (SEARCH-functie).

Het gebruik van de bijgeleverde demosong en de ritmegegevens bij dit product voor niet-persoonlijke doeleinden en zonder toestemming van de auteursrechthouder is bij wet verboden. Bovendien mogen deze gegevens niet worden gekopieerd of gebruikt in een werk met secundalre auteursrechten zonder de toestemming van de auteursrechthouder.

Het aantal songs op het scherm beperken (SEARCH-functie)

1. Druk op [SONG LIST].
2. Druk op [MENU].
3. Selecteer het zoektype met het wiel en druk op [ENTER].

Door het aantal songs op het scherm te beperken, kunt u de songs die u zoekt sneller vinden.

MEMO

• De zoekresultaten beperken met de functie SEARCH is van toepassing op de songs die standaard bij de JS-8 worden geleverd en songs die op de JS-8 zijn opgeslagen met de JS-8 Song List Editor. [D. 18]
• U kunt maximaal 4.000 songs weergeven.

Uw favoriete songs rangschikken (BEST 30)

1. Selecteer voordat u begint een song die u aan de lijst BEST 30 wilt toevoegen.
2. Druk op [MENU].
3. Selecteer BEST 30 EDIT met het wiel en druk op [ENTER].
4. Bepaal de volgorde met het wiel en druk vervolgens op [ENTER].

Dit proces bepaalt de songs die worden opgelijst als BEST 30 is geselecteerd als afspeellijsttype.

Door uw favoriete songs toe te voegen, hebt u altijd de songs ter beschikking die u in de afspeellijsten wilt zien.

MEMO

U kunt geen volgorde kiezen voor de songs opgeslagen op een USB-geheugen. (Ze kunnen niet in BEST 30 worden geregistreerd.)

Met de MENU-knop...

Door op [SONG LIST] en vervolgens op [MENU] te drukken kunt u de volgende procedures uitvoeren.

U kunt kiezen uit de volgende zoektypes.

SEARCH-categorie Beschrijving
ALL SONGS	Songs opgenomen met de JS-8, geregistreerde albumtitels of artiestennamen worden opgelijst.
USER	Gegevens die opgenomen zijn met de JS-8 worden automatisch in deze categorie geregistreerd.
BEST 30	Alleen de dertig favoriete songs worden opgelijst als deze songs al gerangschikt zijn (1-30).
ALBUM/ARTIST	Songs worden opgesomd op albumtitel (ALBUM) of op naam van de artiest (ARTIST).MEMODeze hoofdingen zijn beschikbaar als albumtitels en artiestennamen voor de songs zijn geregis-treerd.Door de bijgeleverde JS-8-Song List Editor te gebruiken, kunt u uw computer gebruiken om album-titels en artiestennamen te registreren en te bewerken..
RHYTHM	Alleen korte frases (RHYTHM LOOP) op de kaart die bij de JS-8 werd geleverd, worden opgelijst.MEMODoor de bijgeleverde JS-8-Song List Editor te gebruiken, kunt u uw computer gebruiken om uw favoriete audiobestanden als beats toe te voegen.
USB MEMORY	Bladert door bestanden op het USB-geheugen.
SD CARD	Bladert door bestanden op de SD-kaart.MEMOAlleen als de VIEW SW-parameter is ingeschakeld.[p. 39]

Met "Select Song" worden de songs weergegeven volgens het geselecteerde zoektype.

MENU-categorie	Beschrijving
REMOVE	Verwijder de geselecteerde song uit de lijst BEST 30. MEMODit wordt enkel weergegeven als BEST 30 als zoektype geselecteerd is.

RHYTHM-gegevens gebruiken

De ritmegegevens op de bijgeleverde kaart kunnen herhaald worden afgespeeld in plaats van de metronoom of begeleidingstrack.

1. Druk op [SONG LIST].
2. Druk op [MENU].
3. Selecteer RHYTHM met het wiel en druk op [ENTER].
4. Draai het wiel om de song (ritmegegevens) te selecteren en druk op [ENTER].
5. Gebruik de cursorknoppen om de cursor naar de afspeelmodus te bewegen (p. 5).
6. Gebruik het wiel om de afspeelmodus in te stellen op ONE.
7. Druk op ▶; het ritme zal worden afgespeeld.

Schakelen tussen effecten

POWER SONG LIST MENU STOP PLAY HCD PHRASE TRAINER AXPS SPEED CDSY TUNER SOLO EFFECTS OUTRA/MIC IN OUTRA LEVEL MASTER LEVEL

Schakel over naar het SOLO-effect

Druk op [SOLO].

Het SOLO-pictogram zal oplich- ten als SOLO is ingeschakeld.

U kunt een effectpatch selecteren voor wanneer SOLO is ingeschakeld en een andere effectpatch voor wanneer SOLO is uitgeschakeld.

Met de MENU-knop...

Door op [EFFECT] en vervolgens op [MENU] te drukken kunt u de volgende procedures uitvoeren.

MENU-categorie	Beschrijving
WRITE	Slaat het effect op dat momenteel wordt bewerkt. Kopieert ook het huidig geselecteerde effect.
EXCHANGE	Vervangt een effect door een ander.
INITIALIZE	Initialiseert de effectinstellingen.

MEMO

De weergegeven MENU-items verschillen naargelang de gebruiksstatus (bv. het scherm dat wordt weergegeven of de locatie van de cursor).

Selecteer Effecten

Druk op [EFFECTS].

Effectpatch-number Effectcategorie PATCH SELECT R001 BLUES CATEGORY BLUESY CRU BLUES LEAD AMERICAN L BLUES MAST DELUXE+800 PATCH

Gebruik het wiel om het effect te selecteren.

Effectcategorie

BLUES Soul Funk Jazz LIVERPOOL 70's HARD ROCK 80S METAL MODERN METAL West Coast Fuzz Rock STUDIO PROGRESSIVE SURF ROCK COUNTRY PUNK Pop Voor gitaar

Voor bas

Voor microfoon

Gebruiker

Heen en weer schakelen tussen twee effecten

Op de JS-8 kunt u een effectpatchnummer toewijzen voor wanneer de SOLO-knop is ingeschakeld en een ander voor wanneer de SOLO-knop is uitgeschakeld. Hierdoor hoeft u slechts op de [SOLO]-knop te drukken om snel te schakelen tussen deze twee verschillende effecten.

1. Druk op [MENU].
2. Selecteer SYSTEM met behulp van het wiel en druk op [ENTER].
3. Selecteer SYSTEM SETTING met behulp van het wiel en druk op [ENTER].
4. Stel de PATCH SYNC-parameter in op OFF.

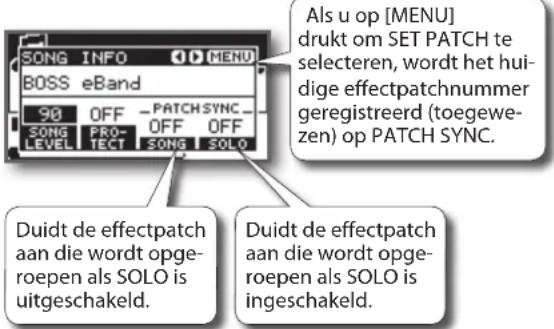

De PATCH SYNC-functie (p. 31) word genegeerd.

1. Druk op [EXIT].
   Het bovenste scherm verschijnt.
2. Druk op [SOLO] om SOLO in te stellen op OFF (de indicator is gedoofd).
3. Druk op [EFFECTS], selecteer een effectpatch met behulp van het wiel en druk op [ENTER].

De effectpatch die moet worden gebruikt wanneer SOLO is ingesteld op OFF is nu toegewezen.

1. Druk op [SOLO] om SOLO in te stellen op ON (de indicator brandt).
2. Druk op [EFFECTS], selecteer een effectpatch met behulp van het wiel en druk op [ENTER].

De effectpatch die moet worden gebruikt wanneer SOLO is ingesteld op ON is nu toegewezen.

Als u zich in het bovenste scherm bevindt, kunt u tussen de twee effecten schakelen die u in stappen 7 en 9 hebt geselecteerd door op [SOLO] te drukken.

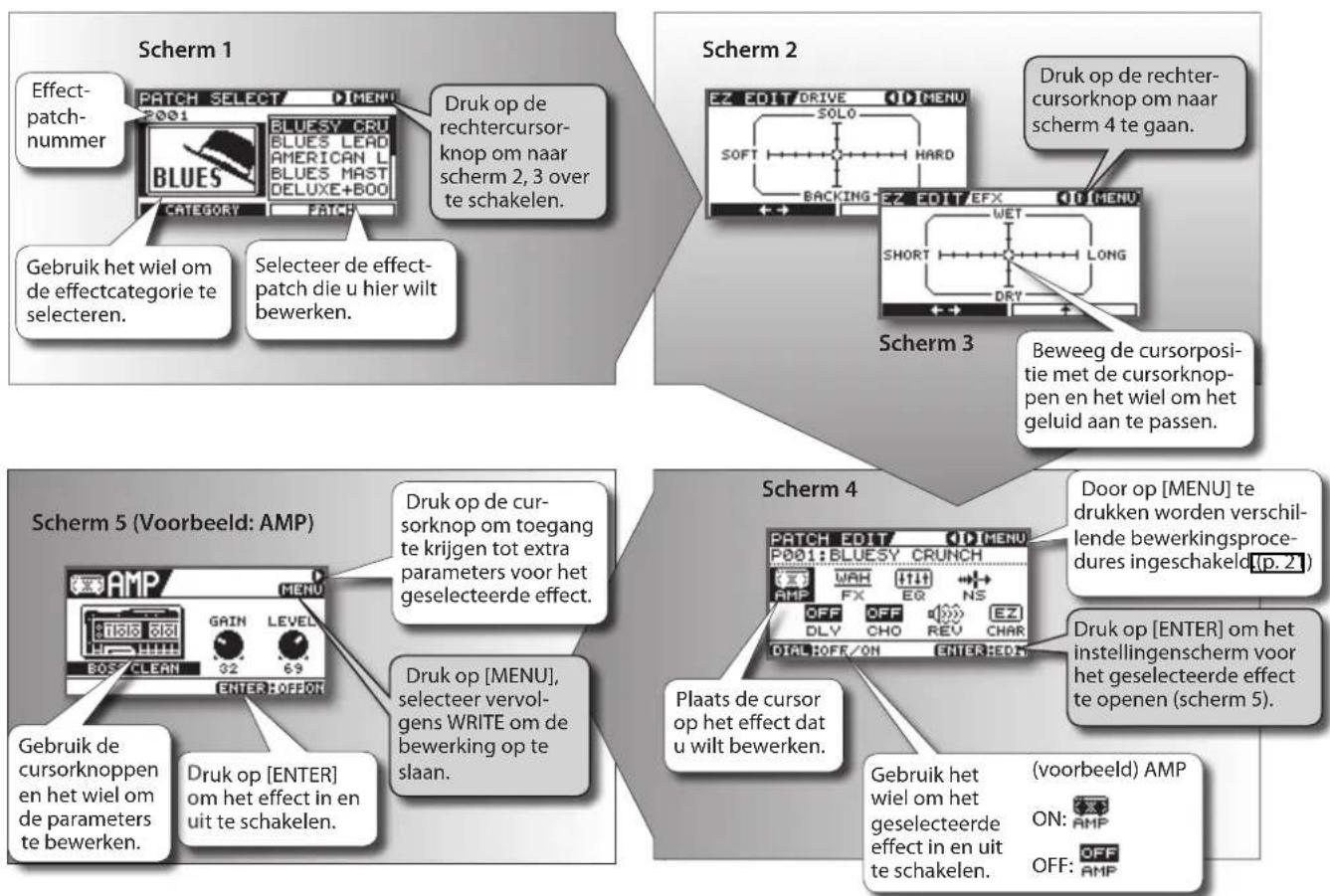

Effecten wijzigen om het gewenste geluid te verkrijgen

1. Druk op [EFFECTS].
2. Druk op de rechtercursorknop.

U kunt geluiden creëren door songgenres te kiezen en intuïtieve geluidsvormingsrasters te gebruiken die toelaten om met slechts één bedieningselement meerdere parameters te wijzigen.

MEMO

U kunt effectpatches nog nauwkeuriger bewerken. Raadpleeg "Geavanceerd bewerken van effectparameters" (p. 20)

OPGELET

Door met PATCH SELECT tussen effectpatches te schakelen voordat u een bewerkte effectpatch hebt opgeslagen, gaat de bewerkte inhoud verloren.

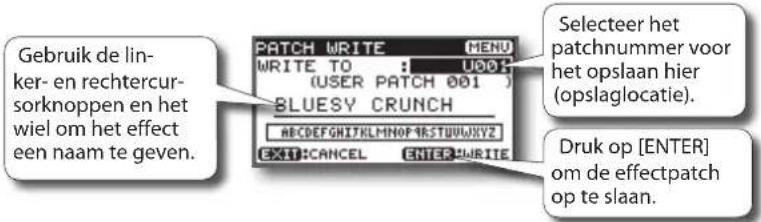

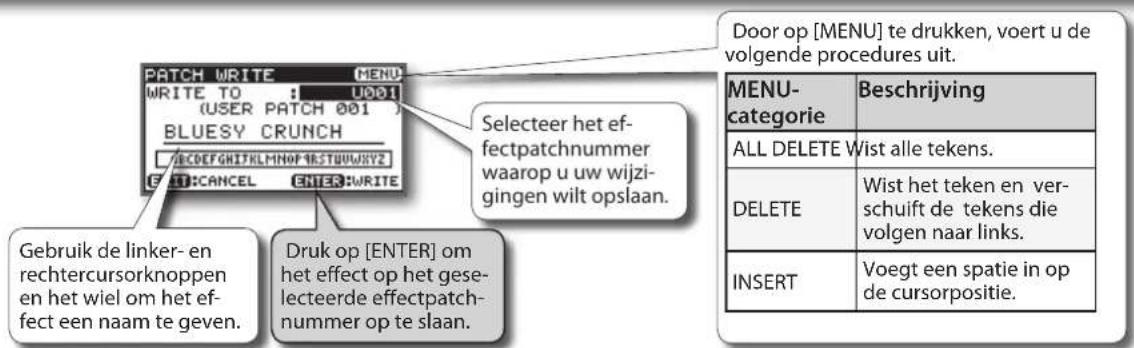

Effecten opslaan

1. Druk op [MENU] na het bewerken van de effectpatch.
2. Selecteer WRITE met het wiel en druk op [ENTER].
3. Druk op [MENU] na het bewerken van de effectpatch.
4. Selecteer WRITE met het wiel en druk op [ENTER].

PATCH WRITE MENU WRITE TO : U001 (USER PATCH 001 ) BLUESY CRUNCH SELECTeer het ef- fectpatchnummer waarop u uw wijzi- gingen wilt opslaan. Gebruik de linker- en rechtercursorknoppen en het wiel om het ef- fect een naam te geven. Druk op [ENTER] om het effect op het gese- lecteerde effectpatch- nummer op te slaan. Door op [MENU] te drukken, voert u de volgende procedures uit. MENU- categorie Beschrijving ALL DELETE Wist alle tekens. DELETE Wist het teken en ver- schuift de tekens die volgen naar links. INSERT Voegt een spatie in op de cursorpositie.

Handige oefenfuncties

eBand USB Audio Capture mp3 52 POWER KONG LIST STOP PLAY REC PHRASE TRAINER A++S SPEED COSM TUNER SOLD Stemapparaat Druk op [TUNER]. Metronoom 1. Druk op [MENU]. 2. Selecteer METRONOME met het wiel en druk op [ENTER].

Gebruik deze functie om uw instrumenten te stemmen.

TUNER PITCH : 440Hz Dit stelt de frequentie in op A4 (de mid- delste A op een pianoklavier). Pas de tuning aan tot de gewenste toonhoogte wordt getoond en beide driehoeken branden.

BeeldschermB	Beschrijving
▷	Te laag
▷ ◁	Gestemd
◀	Te hoog

Standaard-tuning

	7e6	5e4e	3e2e1e
GitaarBE	ADG	BE
BasBEADG

Speel mee met een metronoom om in een stabiel tempo te leren spelen.

Druk twee of meer keer op [SPEED] volgens het ritme van de song; deze snelheid wordt in- gesteld als TEMPO. 4/4 120 100 VOLTURE DIT bepaalt de maatsoort van de metronoom. Dit bepaalt het tempo (BPM). Druk op [ENTER] om het metro- noomgeluid in en uit te schakelen. Dit bepaalt het metronoom- volume.

MEMO

• U kunt songs niet in het metronoomscherm afspelen.
• De metronoom maakt geen geluid meer als u het metro- noomscherm verlaat.

Phrase Trainer

Een vast segment herhalen (AB REPEAT)

1. Druk op ▷.
2. Druk op [A◀▶B] bij het beginpunt en opnieuw bij het eindpunt van het segment dat moet worden herhaald.

Gebruik deze functie voor het oefenen van gitaarsolo's en in andere situaties waarbij u een bepaald stuk wilt oefenen terwijl het voortdurend wordt herhaald.

MEMO

Om AB herhalen uit te schakelen, drukt u opnieuw op [A◀▶B].

TIP

Nauwkeurige aanpassing van het AB REPEAT-segment

U kunt nauwkeurig het start- en eindpunt van het te herhalen segment bepalen.

1. Druk in het bovenste scherm op [MENU].
2. Selecteer METRONOME met het wiel en druk op [ENTER].
3. Pas in het scherm AB REPEAT EDIT het startpunt (A) en het eindpunt (B) aan.

MEMO

• U kunt op [ENTER] drukken in het scherm AB REPEAT EDIT om afwisselend de functie AB REPEAT in en uit te schakelen zonder de markeerpunten te wissen.
• Bij MP3-gegevens kunt u mogelijk niet vanaf een bepaald tijdstip afspelen (de weergave start in de buurt van de opgegeven tijd). Als u in dergelijke gevallen wilt dat de weergave start op een exact punt, gebruikt u de CONVERT-functie[p. 38] om het bestand om te zetten naar een JS-8-song.
• Het interval tussen "A" en "B" kan niet minder dan 1 seconde zijn.

MEMO

• De instellingen van de frasetrainer worden op de SD-kaart als deel van elke song opgeslagen.
• Deze instellingen worden echter niet opgeslagen voor songs op het USB-geheugen of voor beveiligde songs.

Dit pictogram wordt weergegeven als AB herhalen is ingeschakeld.

BOSS eBand P001 BLUESY CRUNCH 00:00 REMAIN L 00:00 R PH. TRAVELER

Het pictogram PH.TRAINER gaat branden als Speed, Pitch of Center Cancel zijn ingeschakeld.

De song oefenen met ander tempo en zonder centraal geluid

Druk op [SPEED].

Hiermee kunt u het tempo van de song vertragen om snellere passages te oefenen en het centrale geluid uit songs te verwijderen zodat u ze als begeleiding voor uw muziekspel kunt gebruiken.

Scherm 1

Dit bepaalt de snelheid van de song. Normaal wordt de snelheid op 100%

Druk op de rechtercursorknop om naar het scherm voor de toonhoogte te gaan (scherm 2).

Ingesteld. Stel dit in op ON om het geluid dat in het midden wordt weergegeven, te verwijderen (Center Cancel).

Druk op de rechtercursorknop om over te schakelen naar het scherm voor het nauwkeurig aanpassen van de Center Cancel-kwaliteit (scherm 3).

Scherm 2

PHRASE TRAINER ENTER : OFFON PITCH 0 SHIFT 0 FINE

Verhoogt of verlaagt de toonhoogte in stappen van halve tonen.

Pas de toonhoogte aan in kleine stappen van 1 cent.

Scherm 3

Bepaal de plaats van het geluid in het geluidsveld dat u wilt elimineren. C0 elimineert het geluid in het midden, L** en R** elimineren geluiden respectievelijk aan de linker- en rechterkant.

Bepaal het frequentiebereik van het geluid dat u wilt elimineren.

• HIGH: Hoogfrequentleberelk
• MID: Gemiddeld frequentiebereik
- LOW: Laag frequentiebereik

Door deze waarde te verhogen, wordt het geluid vollediger verwijderd.

MEMO

• Het center cancel-effect wordt ook verkregen op het geluid dat wordt ingevoerd via AUX IN en USB.
• Afhankelijk van het opgenomen geluid is het niet altijd mogelijk om het geluid volledig te elimineren.

Songs importeren

Songs importeren vanaf CD-spelers en andere apparaten

CD-speler, digitale audiospeler of andere apparaten

Gebruik een kabel die in de handel verkrijgbaar is voor het apparaat waarmee u aansluiting maakt.

Naar AUX IN Stereominiatuuraan- sluiting Songs importeren (CAPTURE) Gebruik deze procedure om songs te importeren (capture) van cd-spelers of andere apparaten. 1. Druk op [MENU]. 2. Selecteer CAPTURE met het wiel en druk op [ENTER]. 3. Begin de song die u wilt vastleggen, af te spelen op uw cd-speler (of ander apparaat). 4. Om het importeren te beëindigen, drukt u op [EXIT].

Gegevens op het gewenste tijdstip vastleggen

CAPTURE SETTING AUTO START: OFF INPUT LU ENTER:MANUAL START Met deze modus (OFF) kunt u gegevens handmatig vastleggen door te drukken op de [ENTER]-knop. Druk op [ENTER] om het vastleggen te starten.

In deze modus begint het vastleggen automatisch als het ingangsniveau een ingestelde waarde overschrijdt. (LEVEL1-LEVEL7)

Druk op [ENTER] om naar de stand-by-stand over te schakelen. In de standy-by-stand begint het vastleggen automatisch als het ingangsniveau een ingestelde waarde overschrijdt.

MEMO

Als er tijdens het vastleggen een stilte is van twee seconden of meer, zal de opname worden beeindigd en keert u terug naar de stand-bystand voor opnemen.

MEMO

• Audio-invoer van GUITAR/MIC IN-aansluiting (gitaar, zang, enz.) wordt niet opgenomen tijdens recordings.
• Vastgelegde gegevens (songs) worden automatisch toegewezen aan "SONG**** (waarbij **** het nummer aangeeft).
• U kunt gemakkelijk songs vinden die u met de JS-8 hebt opgenomen door de categorie "User" te gebruiken in de SEARCH-functie.
• De vastgelegde gegevens worden opgeslagen in JS-8-formaat.

Vanaf verschillende geluidsbronnen songs vastleggen

De JS-8 kan songs op verschillende manieren vastleggen.

BronMethode
Analoge verbinding(audio-invoer naar AUX IN-aansluiting)	Raadpleeg"Songs importeren (CAPTURE)" (p. 18).
Digitale verbinding(audio-invoer naar USB-poort)MEMOHet USB-stuurprogramma moetop voorhand worden geinstalleerd"Voorbereiden van de installatie vanhet USB-stuurprogramma"(p. 33).	1. Sluit de computer met een USB-kabel aan op de USB-poort vande JS-8.2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selec-teert u AUDIO en drukt u op [ENTER].3. Selecteer de JS-8 op uw computer als de audio-uitvoerbestem-ming.MEMORaadpleeg de handleiding van uw software voor instructies overhet veranderen van de uitvoerbestemming.4. Volg de instructies in"Songs importeren (CAPTURE)" (p. 16) omde gegevens vast te leggen.
USB-geheugen	1. Sluit het USB-geheugen aan op de USB-poort van de JS-8.2. Gebruik het wiel om de song te selecteren die u wilt vastleggenen druk op [ENTER].3. Druk op [MENU] om IMPORT te selecteren, en vervolgens op[ENTER].4. Druk op [ENTER].
Vanaf de computer songs importerennaar de JS-8 (USB-poort)	Raadpleeg"De Song List Editor van de JS-8 gebruiken"(p. 18).

• Het geheel of gedeeltelijk opnemen, verdelen, verkopen, verhuren, publiek voorstellen, uitzenden, enz. van eender welk materiaal (muziekstukken, video, uitzendingen, liveoptredens, enz.) waarvan het auteursrecht toebehoort aan een derde partij zonder de toestemming van de houders van het auteursrecht, is door de wet verboden.
• Gebruik dit apparaat niet voor doeleinden die de auteursrechten van een derde kunnen schenden. Roland Corporation en BOSS Corporation kunnen niet aansprakelijk worden gesteld voor schendingen van auteursrechten van derden als gevolg van gebruik van dit apparaat.

De Song List Editor van de JS-8 gebruiken

U kunt de Song List Editor van de JS-8 gebruiken om:

• Neem muziek-cd's op de SD-kaart van de JS-8 op.
• Neem WAV/mp3-bestanden op de SD-kaart van de JS-8 op.
• Songs bewerken die opgenomen zijn op de SD-kaart van de JS-8.

Voor meer informatie over het gebruik van de Song List Editor, raadpleeg Help van de Song List Editor.

1. Op de computer aansluiten

1. Sluit de computer met een USB-kabel aan op de USB-poort van de JS-8.
2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selecteert u JS-8 SONG LIST EDITOR en drukt u op [ENTER].

2. De Song List Editor installeren

De SD-kaart die bij de JS-8 wordt bijgeleverd, bevat een Song List Editor.

MEMO

Als de Song List Editor al op uw computer is geïnstalleerd, kunt u de onderstaande stappen overslaan.

Ga naar "3. De Song List Editor opstarten".

1. Ga via Verkenner of Deze computer (Windows) of Finder (Mac OS) naar de mappen op de JS-8.
2. Open de WIN-map (Windows-gebruikers) of de MAC-map (Mac OS-gebruikers).
3. Kopieer het installatieprogramma van het USB-besturingsprogramma voor het besturingssysteem van uw computer naar een map op de computer.

Windows XP-/Vista-gebruikers (in de WIN-map)

- JS8_EditorWin***.zip

Mac OS-gebruikers (in de MAC-map)

- JS8_EditorMac***.zip

1. Dubbelklik op het bovenstaande installatieprogramma om het uit te pakken.

2. Lees in de map die bij het uitpakken van het bestand wordt gecreëerd het readme_e.txt-bestand en installeer de Song List Editor volgens de instructies.

3. De Song List Editor opstarten

Windows-gebruikers

Start-knop → Alle programma's → klik op "JS-8 Song List Editor"

Mac-gebruikers

Map van toepassing → Map Roland → Map JS-8 Song List Editor → dubbelklik op "JS-8 Song List Editor"

Songs vanaf cd's naar de JS-8 importeren (CD IMPORT)

Deze procedure zet muziek-cd's om naar songs en importeert ze naar de JS-8.

1. Klik op "CD Ripping."
2. Laad de cd die u wilt importeren op de computer.
3. Gebruik de Song List Editor om de song te selecteren die u wilt importeren.
4. Klik op "OK."

Songinformatoe bewerken

U kunt de Song List Editor gebruiken om informatie (songnamen, artiestennamen en albumtitels) bij te werken die hoort bij songs die opgeslagen zijn op de JS-8.

MEMO

• Met behulp van deze informatie kunt u de zoekfunctie van de JS-8 gebruiken.
• De Song List Editor ondersteunt mp3-tag-gegevens.
• De naam van de song die door de Song List Editor is bewerkt, kan op de JS-8 worden weergegeven maar niet worden bewerkt.

De songnamen tonen met niet-alfabetische tekens

U kunt de Song List Editor gebruiken om songs een naam te geven met behulp van de letters van het alfabet, nummers en symbolen maar ook dubbel-byte tekens (zoals de Japanse "kanji"-tekens).

Daarnaast kan de JS-8 ook songnamen tonen (zelfs degene met dubbel-byte tekens), als de songs naar de JS-8 worden geïmporteerd met behulp van de Song List Editor.

MEMO

• Op de JS-8 kunnen maximaal 4.000 songs worden opgeslagen.
• U kunt zo'n 2.000 hoofdingen registreren, waaronder albumtitels, artiestennamen en sleutelwoorden.

WAV of mp3 naar de JS-8 im- porteren (IMPORT)

Deze procedure importeert WAV- of mp3-audiogegevens naar de JS-8.

1. Klik op "IMPORT."
2. Gebruik de Song List Editor om de song (audiobestand) te selecteren die u wilt importeren.
3. Klik op "Open."

De Song List Editor beëindigen

1. Klik op "Disconnect" in de Song List Editor.
2. Sluit de Song List Editor (Quit).

Windows-gebruikers

"File"-menu -> Klik op "Exit."

Mac OS-gebruikers

"JS-8 Song List Editor"-menu → Klik op "Quit JS-8 Song List Editor."

1. Druk op [EXIT] van de JS-8.

2. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

3. Koppel de USB-kabel los.

4. Muziekherkenningstechnologie en daarmee verwante gegevens worden verstrekt door Gracenote*. Gracenote is de industriestandaard op het gebied van muziekherkenningstechnologie en het leveren van aanverwante inhoud. Voor meer informatie gaat u naar: www.gracenote.com

5. Cd- en muziekverwante gegevens van Gracenote, Inc., copyright © 2000-2009 Gracenote. Gracenote-software, copyright © 2000-2009 Gracenote. Dit product en deze service maken mogelijk gebruik van een van de volgende Amerikaanse octroolen: #5,987,525; #6,061,680; #6,154,773, #6,161,132, #6,230,192, #6,230,207, #6,240,459, #6,330,593, en andere verstrekte of aangevraagde patenten. Bepaalde diensten geleverd onder licentie van Open Globe, Inc., voor Amerikaans octrooi: #6,304,523.
6. Gracenote en CDDB zijn gedeponeerde handelsmerken van Gracenote. Het logo van Gracenote met bijbehorend lettermtype en het logo "powered by Gracenote" zijn handelsmerken van Gracenote.

POWERED BY

gracenote.

Handige functies

Geavanceerd bewerken van effectparameters

Druk op [EFFECTS].

    L["Druk op de rechtercursor-knop om naar scherm 2, 3 over te schakelen."] --> M["Druk op de rechtercursor-knop om naar scherm 4 te gaan."]
    N["BEWEER DE CURTOROSO"] --> O["WET"]
    O --> P["SHORT"]
    P --> Q["LONG"]
    Q --> R["DRY"]

    S["Schem 1"] --> T["ATCH SELECT P001 BLUES"]
    T --> U["BLUESY CRU"]
    U --> V["BLUES LEAD"]
    V --> W["AMERICAN L"]
    W --> X["BLUES MAST"]
    X --> Y["DELUXE+BOO"]

    V --> Z["Category"]
    Z --> AA["BlueSY CRU"]
    AA --> AB["Blues Lead"]
    AB --> AC["AMERICAN L"]
    AC --> AD["BLUES MAST"]
    AD --> AE["DELUXE+BOO"]

    M --> AF["EZ EDIT DRIVE P001 BLUES"]
    AF --> AG["SOL0"]
    AG --> AH["SOFT"]
    AH --> AI["HARD"]
    AI --> AJ["BACKING"]
    AJ --> AK["P001 BLUES"]

    K --> AL["Druk op de rechtercursor-knop om naar scherm 4 te gaan."]
    AL --> AM["Schem 3"]
    AM --> AN["WET"]
    AN --> AO["SHORT"]
    AO --> AP["LONG"]
    AP --> AQ["DRY"]

    O --> AR["Beweeg de cursorpositie met de cursorknoppen en het wiel om het geluid aan te passen."]

    S --> AS["Schem 5 (Voorbeeld: AMP)"]
    AS --> AT["AMP"]
    AT --> AU["GAIN LEVELD"]
    AU --> AV["BOS/CLEAN ENTERHOFFON"]

    U --> AW["Druk op de cursorknop om toegang te krijgen tot extra parameters voor het geselecteerde effect."]

    V --> AX["Druk op [MENU"], selecteer vervolgens WRITE om de bewerking op te slaan.]

    X --> AY["Druk op de cursorknop om toegang te krijgen tot extra parameters voor het geselecteerde effect."]

    Y["Plaats de cursor op het effect dat u wilt bewerken."] --> Z["ATCH EDIT P001 BLUES CRUNCH"]
    Z --> AA["WAH FX EQ NS"]
    AA --> AB["OFF DLY CHO REV CHAR"]
    AB --> AC["DIAL HOFF ON ENTERHEDN"]

    AD["Door op [MENU"] te drukken worden verschillende bewerkingsproce-dures ingeschakeld (p. 2)] --> AE["Druk op [ENTER"] om het instellingenscherm voor het geselecteerde effect te openen (scherm 5).]

    AF --> AF
    Z --> AF
    Z --> AF
    Z --> AF
    Z --> AF
    Z --> AF
    Z --> AF

Effecten opslaan

1. Druk op [MENU] na het bewerken van het effect.
2. Gebruik de cursorknoppen om WRITE te selecteren en druk op [ENTER].

Door op [MENU] te drukken, voert u de volgende procedures uit.

MENU-categorie	Beschrijving
ALL DELETE	Wist alle tekens.
DELETE	Wist het teken en verschuift de tekens die vol-gen naar links.
INSERT Voegt	een spatie in op de cursorpositie.

Gebruik de linker- en rechtercursorknoppen en het wiel om het effect een naam te geven.

Druk op [ENTER] om het effect op het geselecteerde effectnummer op te slaan.

OPGELET

Door met PATCH SELECT tussen effecten te schakelen voordat u een bewerkt effect hebt opgeslagen, gaat de bewerkte inhoud verloren.

TIP Een effect kopieren

Roep het effect op dat u wilt kopieren en sla vervolgens het effect in zijn huidige status op onder het gewenste effectpatchnummer.

Over het effectenmenu

Door op [EFFECT] en vervolgens op [MENU] te drukken, kunt u een aantal verschillende procedures uitvoeren.

MENU-categorie	Beschrijving Scherm
WRITE	Slaat de effectpatch op die momenteel wordt bewerkt (of kopieert de huidige patch indien onbewerkt).
PATCH NAME	Wijzigt de naam van de effectpatch.
		Gebruik de linker- en rechter-cursorknoppen en het wiel om het effect een naam te geven.	Door op [MENU] te drukken, voert u de volgende procedures uit.
			MENU-categorieBeschrijving
			ALL DELETE Wist alle tekens.
			DELETEWist het teken en ver-schuift de tekens die volgen naar links.
			INSERTVoegt een spatie in op de cursorpositie.
EXCHANGE	Wisselt de huidige effectpatch met een andere patch.
INITIALIZE	Stelt de effectinstel-lingen terug in op de fabrieksinstellingen.	Het bericht "Are you sure?" verschijnt.Druk op [ENTER] om terug naar de fabrieksinstellingen te gaan.Als u wilt annuleren, druk op [EXIT].

MEMO

De weergegeven MENU-items verschillen naargelang de gebruiksstatus (bv. het scherm dat wordt weergegeven of de locatie van de cursor).

Informatie over de interne effecten van de JS-8

De handelsmerken in dit document zijn handelsmerken van hun respectieve eigenaars. Dit zijn ondernemingen die los staan van Roland/BOSS. Deze ondernemingen zijn niet aangesloten bij Roland/BOSS en hebben geen licentie of autorisatie verleend voor de JS-8 van BOSS.

Hun merken worden enkel gebruikt om de apparaten aan te duiden waarvan het geluid wordt gesimuleerd.

Interne effecten

Met de JS-8 kunt u zeven effectentypes tegelijkertijd gebruiken in een enkele effectpatch, inclusief AMP (versterkermodelle-ring), FX (verscheidene effecten), EQ (equalizer), NS (ruisonderdrukker), DELAY (delay), CHORUS (chours) en REVERB (weergalm).

Voor het FX-type kunt u kiezen tussen compressor, distortion, wah en een ruim aanbod aan andere effecten.

Interne effecten
AMP(versterkermodellering)	Geluiden gemodelleerd volgens gitaar- en basversterkers.COSM-modellering simuleert niet alleen de eigenschappen van de voorversterker en luidspreker, maar ook de microfooneigenschappen.U kunt kiezen uit een groot aantal verschillende versterkertypes.
	ref. "AMP-parameterlijst" "MIC TYPE" (p. 24)
FX (effecten)	Biedt een ruime keuze aan effecten, inclusief compressor, distortion, wah en vele andere.
	ref. "FX-parameterlijst" (p. 25)
EQ (equalizer)	Pas de volumeniveaus aan voor verschillende frequenties in de lage tot hoge frequentiebereiken.Instellingen voor de lage en hoge middentonen beschikken over een parametrische equalizer.
	ref. "EQ-parameterlijst" (p. 28)
NS (ruisonderdrukker)	Dit effect onderdrukt ruis en gezoem van de gitaarelementen.Aangezien de ruisonderdrukking de envelope (de wijziging in volume na verloop van tijd) van de gitaar volgt, heeft dit nauwelijks invloed op het geluid van de gitaar zelf, waardoor dus een uiterst natuurlijk effect wordt verkregen.
	ref. "NOISE SUPPRESSOR-parameterlijst" (p. 28)
DLY (delay)	Een vertraagd geluid wordt aan het normale gitaargeluid toegevoegd waardoor een dikkere toon ontstaat met een kenmerkende galm.
	ref. "DELAY-parameterlijst" (p. 29)
CHO (chorus)	Dit effect voegt een subtiele frequentiemodulatie toe, waardoor een prachtig geluid wordt gecreëerd met een grotere breedte en meer body.
	ref. "CHORUS-parameterlijst" (p. 30)
REV (galm)	Dit effect voegt galm en andere ruimtelijke effecten toe.Stel REVERB TYPE in om uit een reeks verschillende soorten galmgeluiden te kiezen.
	ref. "REVERB-parameterlijst" (p. 30)

AMP-parameterlijst

TYPE Parameter
	OFF/ON	Stelt AMP in op OFF/ON.
JC CLEAN	BOSS CLEAN	Dit is een zuiver geluid dat vloeiend en warm is.
	JC-120	Dit is het geluid van de Roland JC-120.
	JAZZ COMBO	Dit geluid is geschikt voor jazz.
	FULL RANGE	Dit is een geluid met vlakke respons.Goed voor akoestische gitaar.
TW CLEAN	CLEAN TWIN	Dit modelleert een Fender Twin Reverb.
	PRO CRUNCH	Dit modelleert een Fender Pro Reverb.
	TWEED	Dit modelleert een Fender Bassman 4 x 10" Combo.
	DELUX CRUNCH	Dit modelleert een Fender Deluxe Reverb.
CRUNCH	BOSS CRUNCH	Dit is een crunch-geluid dat aanslagnuances getrouw weergeeft.
	BLUES	Dit geluid is geschikt voor blues.
	WILD CRUNCH	Dit is een crunch-geluid met een wilde distortion.
	STACK CRUNCH	Dit is een crunch-geluid met veel gain.
COMBO	VO DRIVE	Dit modelleert het drive-geluid van een VOX AC-30TB. Dit geluid is geschikt voor Britse rock uit de jaren 60.
	VO LEAD	Dit modelleert het lead-geluid van de VOX AC-30TB.
	VO CLEAN	Dit modelleert het zuivere geluid van de VOX AC-30TB.
MATCH	MATCH DRIVE	Dit modelleert het geluid van de linkeringang van een Matchless D/C-30, een moderne buizenversterker die vooral wordt toegepast in stijlen van blues tot rock.
	FAT MATCH	Dit modelleert het geluid van een Matchless die is aangepast voor high gain.
	MATCH LEAD	Dit modelleert het geluid dat wordt gecreëerd door de rechteringang van een Matchless D/C-30.
BG LEAD	BG LEAD	Dit modelleert het lead-geluid van de MESA/BOOGIE-comboversterker, een buizenversterker die erg populair was op het einde van de jaren 70 en 80.
	BG DRIVE	Dit modelleert een MESA/Boogie met TREBLE SHIFT SW aan.
	BG RHYTHM	Dit modelleert het ritmekanaal van een MESA/Boogie-comboversterker.
MS CLASSIC	MS1959 I	Dit modelleert het geluid dat door ingang I van een Marshall 1959 Super Lead-versterker wordt gecreëerd. Het is een geluid met veel hoge tonen, geschikt voor hard rock.
	MS1959 I+II	Het geluid dat wordt gecreëerd door ingangen I en II van de Marshall 1959-versterker parallel aan te slui- ten, waardoor een geluid met meer lage tonen wordt gecreëerd dan bij I.
MS MODERN	MS HIGAIN	Dit modelleert het geluid van een Marshall die is aangepast met een boost in de middentonen.
	MS SCOOP	Dit is een Marshall-geluid dat is aangepast voor een metalgeluid.
R-FIER	R-FIER VINTAGE	Dit modelleert het geluid van de VINTAGE-modus op kanaal 2 van de MESA/Boogie DUAL Rectifier.
	R-FIER MODERN	Modelleert het geluid van de MODERN-modus op kanaal 2 van de MESA/Boogie DUAL Rectifier.
	R-FIER CLEAN	Dit modelleert het geluid van de CLEAN-modus op kanaal 1 van de MESA/Boogie DUAL Rectifier.
T-AMP	T-AMP LEAD	Het modelAMP3 op een Hughes & Kettner TriAmp.
	T-AMP CRUNCH	Het modelAMP2 op een Hughes & Kettner TriAmp.
	T-AMP CLEAN	Het modelAMP1 op een Hughes & Kettner TriAmp.
HI-GAIN	BOSS DRIVE	Dit is een drive-geluid dat een indrukwekkende distortion produceert.
	SLDN	Dit modelleert een Soldano SLO-100, een bijzonder populaire buizenversterker in de jaren 80.
	LEAD STACK	Dit is een lead-geluid met veel gain.
	HEAVY LEAD	Een krachtig lead-geluid met extreme distortion.
METAL	BOSS METAL	Dit is een metalgeluid voor zware riffs.
	5150 DRIVE	Dit modelleert het lead-kanaal van een Peavey EVH 5150.
	METAL LEAD	Dit lead-geluid is geschikt voor metal.
	EDGE LEAD	Dit is een scherp geluid dat geschikt is voor lead-werk.
BASS	BASS CLEAN	Zuiver geluid dat uitstekend is voor basgitaren.
	BASS CRUNCH	Crunch-geluid met natuurlijke distortion die uitstekend is voor basgitaren.
	BASS HIGAIN	Een high-gain-geluid dat geschikt is voor basgitaren.

Parameter
GAIN	Past de distortion van de versterker aan.
LEVEL	Wijzigt het volume van de volledige voorversterker.MEMOLet erop dat u de LEVEL-instelling niet te hoog instelt.

Parameter

BASS MIDDLE TREBLE PRESENCE Deze passen het volume van de respectieve EQ-banden aan. Frequentie MEMO Als u de TYPE-parameter op VO DRIVE, VO LEAD, VO CLEAN, MATCH DRIVE, FAT MATCH of MATCH LEAD instelt, werkt de PRESENCE-parameter als de high-cut filter uit de originele versterkers. BRIGHT Stelt de heldere instelling in op OFF/ON. MEMO De BRIGHT-parameterinstelling is slechts gedeeltelijk beschikbaar bij bepaalde instellingen van JC CLEAN, TW CLEAN, CRUNCH of BG LEAD in TYPE. OFF Helder wordt niet gebruikt. ON Bright wordt ingeschakeld om een lichtere en helderdere toon te verkrijgen. GAIN SW Laat toe om uit drie niveaus distortion te se- lecteren. Distortion zal opeenvolgend toene- men volgens de instellingen LOW, MIDDLE en HIGH. SOLO SW Stel SOLO SW in op ON om het volume te verhogen voor solo's. SOLO LEVEL Past het volumeniveau aan als SOLO SW op ON is ingesteld. SP TYPE Selecteer het luidsprekertype. OFF Dit schakelt de luidsprekersimula- tor uit. ORIGIN Dit is het ingebouwde luidspre- kertype van de versterker die u selecteerde met AMP TYPE. 1x8" Dit is een luidsprekerkast met open achterkant en één luidspre- ker van 8 inch. 1x10" Dit is een luidsprekerkast met open achterkant en één luidspre- ker van 10 inch. 1x12" Dit is een luidsprekerkast met open achterkant en één luidspre- ker van 12 inch. 2x12" Dit is een luidsprekerkast met open achterkant en twee luidspre- kers van 12 inch. 4x10" Dit is een luidsprekerkast met ge- sloten achterkant en vier luidspre- kers van 10 inch. 4x12" Dit is een luidsprekerkast met ge- sloten achterkant en vier luidspre- kers van 12 inch. 8x12" Dit is een toren van twee luidspre- kerkasten met gesloten achter- kant, elk met vier luidsprekers van 12 inch.

Parameter
MIC TYPE	Deze instelling selecteert het gesimuleerde microfoontype.
	DYN57	Dit is het geluid van de SHURE SM-57, een dynamische microfoon die algemeen wordt gebruikt voor instrumenten en zang. Ideaal om een gitaarversterker van een microfoon te voorzien.
	DYN421	Dit is het geluid van de SENN-HEISER MD-421, een dynamische microfoon met extra lage tonen.
	CND451	Dit is het geluid van de AKG C451, een condensatormicrofoon met klein diafragma voor gebruik bij instrumenten.
	CND87	Dit is het geluid van de NEUMANN U87, een condensatormicrofoon met groot diafragma en vlakke respons.
	FLAT	Simuleert een microfoon met perfect vlakke respons.Produceert een geluidsbeeld dat sterk aanleunt bij het geluid dat voorkomt uit het beluisteren van sprekers die recht voor je staan (ter plaatse).
MIC DIS.	Simuleert de afstand tussen de microfoon en de luidspreker.
	OFF MIC	Deze instelling richt de microfoon weg van de luidspreker.
	ON MIC	Creëert omstandigheden waarbij de microfoon rechtstreeks op de luidspreker is gericht.
MIC POS.	Dit simuleert de microfoonpositie.
	CENTER	Simuleert de omstandigheid waarbij de microfoon zich in het midden van de luidsprekerconus bevindt.
	1–10	Simuleert de omstandigheid waarbij de microfoon uit de buurt van het midden van de luidsprekerconus wordt geplaatst.
MIC LEVEL	Wijzigt het volume van de microfoon.

FX-parameterlijst

Parameter
OFF/ON	Stelt FX in op OFF/ON.

FX SELECT-parameter
OD/DS	Dit effect verstoort het geluid om een lange sustain te creëren.Selecteer het type distortion met TYPE en gebruik DRIVE om de hoeveelheid distortion aan te passen.
	ref. OD/DS-parameterlijst" (p. 26)
WAH	U kunt een expressiepedaal aansluiten op de EXP PEDAL CTL1/2-aansluiting en het pedaal gebruiken om het wah-effect in real time te bedienen.
	ref. WAH-parameterlijst" (p. 29)
COMP	Dit is een effect dat een lange sustain creëert door het volumeniveau van het invoersignaal te egaliseren.Gebruik de SUSTAIN-parameter om de lengte van het effect aan te passen en ATTACK om de sterkte van de aan-hef van de aanslagen aan te passen.
	ref. COMP-parameterlijst" (p. 27)
LIMITER	De limiter begrenst luide invoerniveaus om distortion te vermijden.Pas THRESHOLD aan om het af te stemmen op het invoersignaal van de gitaar.
	ref. LIMITER-parameterlijst" (p. 27)
OCTAVE	Dit voegt een noot toe die één octaaf lager ligt. Dit zorgt voor een rijker geluid.Speel een noot terwijl u de andere snaren volledig dempt.
	ref. OCTAVE-parameterlijst" (p. 27)
AC.PROCESSOR(AC.PRO)	Deze processor laat u toe om het geluid te wijzigen dat door het element van een akoestische elektrische gitaar wordt gecreëerd om een rijker geluid te verkrijgen dat lijkt op het geluid dat ontstaat met een microfoon die dicht bij de gitaar is geplaatst.U kunt het type akoestische gitaar selecteren.
	ref. AC.PROCESSOR-parameterlijst" (p. 27)
PHASER	Door variabel gefaseerde delen aan het rechtstreekse geluid toe te voegen, geeft het phaser-effect een suizend,wervelend karakter aan het geluid.U kunt de phaser-configuratie selecteren.
	ref. PHASER-parameterlijst" (p. 27)
FLANGER	Het flanger-effect geeft een buigend, vliegtuigmotorachtig karakter aan het geluid.
	ref. FLANGER-parameterlijst" (p. 27)
TREMOLO	Tremolo is een effect dat een cyclische volumewijziging creëert.
	ref. TREMOLO-parameterlijst" (p. 27)
ROTARY	Dit creëert een effect dat klinkt als een draaiende luidspreker.Door CTL 1/2 op ROTARY SPEED SEL in te stellen, kunt u de draaisnelheid van de luidspreker schakelen tussenSLOW en FAST met de voetschakelaar.(p. 32)
	ref. ROTARY-parameterlijst" (p. 28)
UNI-V	Dit modelleert een Uni-Vibe. Het lijkt op een phaser-effect, maar biedt ook een unieke modulatie die u niet ver-krijgt met een gewone phaser.
	ref. UNI-V-parameterlijst" (p. 28)
PAN	Wijzigt afwisselend het volumeniveau van de linker- en rechterkanalen. Als u het geluid in stereo beluistert, laat dit effect het gitaargeluid heen en weer "vliegen" tussen de luidsprekers.
	ref. PAN-parameterlijst" (p. 28)

OD/DS-parameterlijst

BOOSTER
Mid Bst	Dit is een booster met unieke eigenschappen in de middentonen. Dit creëert een geweldig geluid voor solo's.
Cln Bst	Dit doet niet alleen dienst als booster, maar zorgt ook voor een zuiver geluid dat zelfs punch heeft als u alleen speelt.
Trbl Bst	Dit is een booster met heldere geluidseigenschappen.
BLUES
Blues	Dit is het crunch-geluid van de BOSS BD-2.Dit produceert een distortion die getrouw de nuances van de aanslagen weergeeft.
Crunch	Een crunch-geluid met een extra element versterker-distortion.
Natural	Dit biedt de natuurlijk klinkende distortion van een licht overstuurde versterker.
OD
OD-1	Het geluid van de BOSS OD-1.Dit creëert zachte, milde distortion.
T-Scrm	Dit modelleert een Ibanez TS-808.
Turbo	Dit is het high-gain overstuurd geluid van de BOSS OD-2.
Warm OD	Dit is een warme overdrive.
DIST
Dist	Dit zorgt voor een basisgeluid met traditionele distortion.
Mild DS	Dit creëert een zacht distortion-geluid.
Mid DS	Dit distortion-geluid heeft versterkte middentonen.

CLASSIC
RAT	Dit modelleert een Pro Co RAT.
GUV DS	Dit modelleert een Marshall GUV' NOR.
DST+	Dit modelleert een MXR DISTORTION+.
MODERN
Modern	Dit is het diepe distortion-geluid van een large stack-versterker.
Solid	Dit is een distortion-geluid met een edge-effect.
Stack	Een vet geluid met een extra element distortion van een stack-versterker.
METAL
Loud	Deze distortion is ideaal voor zware riffs.
Metal Z	Dit is het geluid van de BOSS MT-2.Het creëert een lange reeks metalgeluiden, van de oude stijl tot slash metal.
Lead	Creëert een distortion-geluid met het vloeiende karakter van een overdrive in combinatie met een diepe distortion.
FUZZ
60s FZ	Dit modelleert een FUZZFACE. Het creëert een vet fuzz-geluid.
Oct FZ	Dit modelleert een ACETONE FUZZ.
Muff FZ	Dit modelleert een Electro-Harmonix Big Muff π.
Parameter
DRIVE	Past de diepte van de distortion aan.
TONE	Wijzigt de toon.
EFFECT LEVEL	Wijzigt het volume van het OD/DS-geluid.

WAH-parameterlijst

Parameter
MODE	Selecteert de wah-modus.
	MANUAL	Een expressiepedaal dat op de EXP PEDAL/CTL1,2-ingang is aangesloten zal de wah bedienen.
	T.UP	Dit produceert een wah-effect dat overeenkomt met de aan-slagintensiteit.
	T.DOWN
TYPE (*1)	Selecteert het type wah.
	CRY WAH	Dit modelleert het geluid van het CRY BABY-wahpedaal dat populair was in de jaren 70.
	VO WAH	Dit modelleert het geluid van de VOX V846.
	FAT WAH	Dit is een wah-geluid met een opvallende toon.
	LIGHT	Deze wah heeft een verfijnd geluid zonder ongewone eigenschappen.
	7ST WAH	Deze uitgebreide wah heeft een variabel bereik dat compatibel is met zevensnarige en baritongitaren.
	RESO	Dit volledig originele effect biedt verbeteringen op de kenmerkende resonanties die door analoge synthesizerfilters worden geproduceerd.

Parameter
PEDAL POS. (*1)	Wijzigt de positie van het wah-pedaal.MEMODEze parameter zal wijzigen als u het expres-siepedaal gebruikt.
SENS (*2)	Dit bepaalt de responsgevoeligheid van hetinkomende geluid.
FREQUENCY (*2)	Wijzigt de middenfrequentie van het wah-effect.
PEAK (*2)	Dit bepaalt de intensiteit van het wah-geluid.

(*1) Instelling beschikbaar bij MODE ingesteld op MANUAL.
(*2) Instelling beschikbaar bij MODE ingesteld op T.UP of T.DOWN.

COMP-parameterlijst

Parameter
SUSTAIN	Dit bepaalt de sustain van het geluid.
ATTACK	Dit bepaalt de aanhef van het geluid.
LEVEL	Dit bepaalt het volumeniveau van het effect.

LIMITER-parameterlijst

Parameter
THRESHOLD	Als het invoersignaalniveau het niveau overstijgt dat hier wordt ingesteld, wordt er een beperking (limiting) toegepast.
RELEASE	Wijzigt de tijdsduur waarin het beperkings(limiting)-effect wordt toege-past nadat het signaal het threshold-niveau overschrijdt.
LEVEL	Dit bepaalt het volumeniveau van het ef-fect.

OCTAVE-parameterlijst

Parameter
OCTAVE LEVEL	Dit bepaalt het volumeniveau van het effectgeluid.
DIRECT LEVEL	Dit bepaalt het volumeniveau van het directe geluid.

AC.PROCESSOR-parameterlijst

Parameter
TYPE	Selecteert het modelleertype.
	SMALL	Dit is het geluid van een akoesti-sche gitaar met kleine body.
	MEDIUM	Dit is een standaard akoestisch gitaargeluid zonder franjes.
	BRIGHT	Dit is een helder akoestisch gitaar-geluid.
	POWER	Dit is een krachtig akoestisch gitaargeluid.
BASS	Wijzigt het volume van de lage tonen.
MIDDLE	Regelt het volume van de middentonen.
TREBLE	Wijzigt het volume van de hoge tonen.

PHASER-parameterlijst

Parameter
TYPE	Selecteert het aantal stappen dat het phaser-effect gebruikt.
	4 STAGE	Dit is een phase-effect met vier stappen. Een licht phaser-effect wordt verkre-gen.
	8 STAGE	Dit is een phase-effect met acht stappen. Dit is het meest gekende phaser-effect.
	12 STAGE	Dit is een phase-effect met twaalf stappen. Een diep phaser-effect wordt verkre-gen.
	BI-PH.	Dit is een phaser met twee phase shift-circuits die in serie zijn gekoppeld.
RATE Dit bepaalt de snelheid van het effect.
DEPTH	Dit bepaalt de hoeveelheid van het effect.
RESONANCE	Dit bepaalt de intensiteit van het effect.

FLANGER-parameterlijst

Parameter
RATE Dit bepaalt de snelheid van het effect.
DEPTH	Dit bepaalt de hoeveelheid van het effect.
MANUAL	Wijzigt de modulatiefrequentie van het flanger-effect.
RESONANCE	Dit bepaalt de intensiteit van het effect.

TREMOLO-parameterlijst

Parameter
RATE	Dit bepaalt de snelheid van het effect.
DEPTH	Dit bepaalt de hoeveelheid van het effect.
WAVE SHAPE	Past wijzigingen in volumeniveau aan. Een hogere waarde zal de vorm van de golf dieper maken.

MEMO

Informatie over de RATE-parameter in PHASER-, FLANGER- en TREMOLO-effect

Indien ingesteld op BPM, wordt de waarde van de RATEparameter ingesteld volgens de waarde van "EFFEC TEMPO" (p. 30) ingesteld voor elke patch. Dit maakt het gemakkelijker om effectgeluidsinstellingen te creëren die overeenkomen met het tempo van de song.

ROTARY-parameterlijst

Parameter
RATE SLOW	Deze parameter wijzigt de SPEED SELECT van rotatie indien ingesteld op "SLOW."
RATE FAST	Deze parameter wijzigt de SPEED SELECT van rotatie indien ingesteld op "FAST."
DEPTH	Dit bepaalt de hoeveelheid van het effect.
SPEED SELECT	Deze parameter wijzigt de rotatiesnelheid van de gesimuleerde luidspreker.

UNI-V-parameterlijst

Parameter
RATE	Dit bepaalt de snelheid van het effect.
DEPTH	Dit bepaalt de hoeveelheid van het effect.
LEVEL	Dit bepaalt het volumeniveau van het effect.

PAN-parameterlijst

Parameter
RATE Dit bepaalt	de snelheid van het effect.
DEPTH	Dit bepaalt de hoeveelheid van het effect.
WAVE SHAPE	Past het geluidskarakter aan van de volu-meniveauwijzigingen die bij het pan-effect ontstaan.

EQ-parameterlijst

Parameter
OFF/ON	Stelt de EQ in op OFF/ON.
Deze passen het volume van de respectieve EQ-banden aan.Bepaal de centrale frequentie van de middentonen met "LO MID FREQ" en "HI MID FREQ".

LEVEL	Past het volume aan voor de equalizer.
LO-MID Q	Wijzigt de breedte van het gebied dat wordt beïnvloed door de EQ gecentreerd op de "LO MID FREQ." Hogere waarden maken het gebied kleiner.
HI-MID Q	Wijzigt de breedte van het gebied dat wordt beïnvloed door de EQ gecentreerd op de "HI MID FREQ". Hogere waarden maken het gebied kleiner.
LO CUT	Dit stelt de frequentie in waarop de low cut-filter actief wordt. Als "FLAT" is geselecteerd, heeft de low cut-filter geen effect.
HI CUT	Dit stelt de frequentie in waarop de high cut-filter actief wordt. Als "FLAT" is geselecteerd, heeft de high cut-filter geen effect.

MEMO

Informatie over de RATE-parameter in de effecten ROTARY, UNI-V en PAN

Indien ingesteld op BPM, wordt de waarde van de RATE-parameter ingesteld volgens de waarde van het "EFFECT" [EMPO" (p. 30) ingesteld voor elke patch. Dit maakt het gemakkelijker om effectgeluidsinstellingen te creëren die overeenkomen met het tempo van de song.

NOISE SUPPRESSOR-parameterlijst

Parameter
OFF/ON	Stelt NOISE SUPPRESSOR in op OFF/ON.
THRESHOLD	Dit past het effect aan volgens het ruisni-veau. De waarde 0 schakelt de ruisonder-drukker uit.MEMOEen hogere instelling dan nodig kan ervoor zorgen dat er geen geluid wordt weergegeven wanneer de gitaar aan een laag volume wordt bespeeld.
RELEASE	Wijzig de tijd vanaf het moment dat de ruis-onderdrukker actief wordt tot het ruisniveau "0" wordt.

DELAY-parameterlijst

Parameter
OFF/ON	Stelt de DELAY in op OFF/ON.
TYPE	Gebruik dit om het type delay te kiezen.
	SINGLE Dit is een eenvoudige mono-delay.
	PAN	Deze delay is specifiek bedoeld voor stereo-uitvoer. Dit zorgt voor een tap delay-effect dat de delay-tijd tussen de linker- en rechterkanalen verdeelt.
	STEREO	Het directe geluid wordt via het linkerkanaal weergegeven en het effectgeluid via het rechterkanaal.
	REV. Dit creëert het effect van omgekeerde weergave.
	ANALOG Dit creëert een zacht analoog delay-geluid.
	TAPE Deze instelling biedt het kenmerkend golvend geluid van een tape-echo.
	MOD.	Dit is een delay met een aangenaam chorusachtig effect dat wordt toegevoegd aan de delay-herhalingen.
	HICUT Hierbij worden de hoge tonen meer onderdrukt in vergelijking met de enkele delay.
	PH.LOOP	Dit biedt een phrase loop-effect waarbij u tot 40 seconden van uw muziekspel kunt opnemen en herhaaldelijk in een lus kunt laten afspelen. U kunt de loop als begeleiding gebruiken en meer materiaal toevoegen door extra delen van uw muziekspel erover te plaatsen in de loop.MEMOU zult een voetschakelaar nodig hebben (bv.: FS-6; apart verkrijgbaar) om PH.LOOP te gebruiken.
DELAY TIME	Dit bepaalt de delay-tijd.MEMOIndien ingesteld op BPM, wordt de waarde van de DELAY TIME-parameter ingesteld volgens de waarde van het "EFFECT TEMPO" (p. 3q) ingesteld voor elke patch. Dit maakt het gemakkelijker om effectgeluidsinstellingen te creëren die overeenkomen met het tempo van de song.
FEEDBACK	Dit bepaalt het aantal herhalingen voor de delay.
EFFECT LEVEL	Dit bepaalt het volumeniveau van het effect.MEMOAls TYPE is ingesteld op REVERSE, past dit de balans tussen het rechtstreekse geluid en het effectgeluid aan.

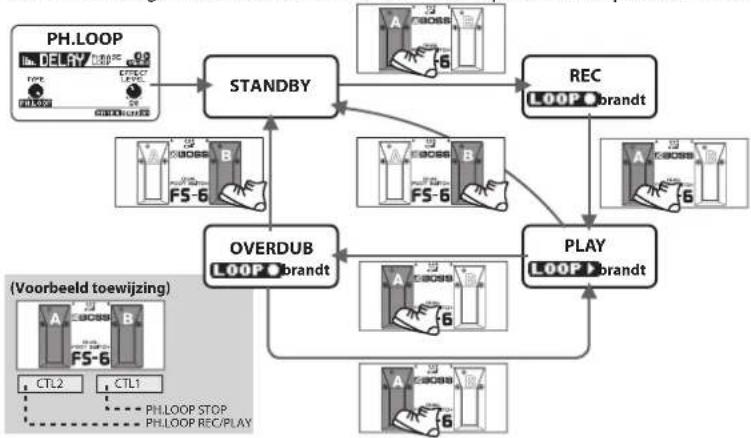

De PHRASE LOOP-functie

Als u PHRASE LOOP kiest uit het MENU in het bovenste scherm, schakelt de TYPE-schakelaar van delay over naar Phrase Loop (PH.LOOP) en de pedaaltoewijzingen worden automatisch uitgevoerd.

MEMO

- De pedalen zijn als volgt toegewezen in het PHRASE LOOP-scherm.

CTL1=PH.LOOP STOP

- Als u het PHRASE LOOP-scherm verlaat, worden de effect- en pedaaltoewijzingen weer ingesteld op hun vorige instellingen.

CHORUS-parameterlijst

Parameter
OFF/ON	Stelt CHORUS in op OFF/ON.
TYPE	Gebruik dit om het type chorus te kiezen.
	MONO Dit choruseffect	voert hetzelfde geluid uit via de linker- en rechterkanalen.
	ST 1	Dit is een stereochoruseffect dat verschillende chorusgeluiden aan het L-kanaal en R-kanaal toevoegt.
	ST 2	Deze stereochorus gebruikt ruimtelijke synthese, waarbij het directe geluid via het linker-kanaal wordt uitgevoerd en het effectgeluid via het rechterkanaal.
	MN MLD Hierbij worden	de hoge tonen meer onderdrukt in vergelijking met MONO.
	ST1 MLD Hierbij worden	de hoge tonen meer onderdrukt in vergelijking met ST 1.
	ST2 MLD Hierbij worden	de hoge tonen meer onderdrukt in vergelijking met ST 2.
RATE	Dit bepaalt de snelheid van het effect.MEMOIndien ingesteld op BPM, wordt de waarde van de RATE-parameter ingesteld volgens de waarde van het "EFFECT TEMPO" (p. 30) ingesteld voor elke patch. Dit maakt het gemakkelijker om effectgeluidsinstellingen te creëren die overeenkomen met het tempo van de song.
DEPTH	Dit bepaalt de hoeveelheid van het effect.
EFFECT LEVEL	Dit bepaalt het volumeniveau van het effect.

REVERB-parameterlijst

Parameter
OFF/ON	Stelt REVERB in op OFF/ON.
TYPE	Gebruik dit om het type weergalm te kiezen.
	AMBI.	Simuleert een galmmicrofoon (off-mic, op afstand van de geluidsbron) die wordt gebruikt bij opnames en andere toepassingen. In plaats van de galm te benadrukken, wordt deze galm gebruikt om een soort openheid en diepte te creëren.
	ROOM Simuleert de galm in een kleine kamer. Zorgt voor een warme galm.
	HALL 1 Simuleert de galm in een concertzaal. Biedt een heldere en ruime galm.
	HALL 2 Simuleert de galm in een concertzaal. Zorgt voor een zachte galm.
	PLATE	Simuleert plaatgalm (een studio-effectapparaat dat de trillingen van een grote metalen plaat gebruikt om een galmeffect te creëren). Biedt een metaalachtig geluid met opval- lende hoge tonen.
REVERB TIME	Wijzigt de lengte (tijd) van de galm.
HIGH CUT	De high cut-filter wijzigt de hoeveelheid hoge frequenties in het galmgeluid. Als “FLAT” is geselecteerd, heeft de high cut-filter geen effect.
EFFECT LEVEL	Dit bepaalt het volumeniveau van het effect.

EZ CHARACTER-parameterlijst

EZ CHARACTER
EFFECT TEMPO	Dit bepaalt het tempo als RATE-parameters zoals DELAY TIME, PHASER en FLANGER met het tempo van het song worden gesynchroniseerd.Stel DELAY TIME en RATE in op (Whole Note)-(16th Note).U kunt ook het tempo invoeren door op [SPEED] in het tempo van de beat te tikken (TAP-functie).
EZ CHAR	Dit wijzigt het karakter van de gitaartoon, gaande van solotoon (-20) tot een toon voor begeleiding (+20).

De invoergevoeligheid van de gitaar en microfoon aanpassen

U kunt een microfoon op de GUITAR/MIC IN-aansluiting van de JS-8 aansluiten en de invoergevoeligheid regelen.

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer SYSTEM SETTING en druk op [ENTER].
4. Stel de INPUT GAIN in.

INPUT GAIN
GUITAR De ideale invoergevoeligheid wanneer een gitaar is aangesloten
MIC De ideale invoergevoeligheid wanneer een micro-foon is aangesloten

MEMO

Gebruik INPUT SENS om de invoergevoeligheid nauwkeurig aan te passen.

De interne luidsprekers uitschakelen

U kunt geluid uitvoeren via de LINE OUT-aansluitingen van de JS-8 naar een extern weergaveapparaat (bv. componentstereosysteem)

Als u dit doet, schakelt u best de interne luidsprekers van de JS-8's uit.

Gebruik de volgende procedure om de interne luidsprekers uit te schakelen.

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer SYSTEM SETTING en druk op [ENTER].
4. Stel de SPEAKER SW-parameter in op OFF.

Het effect oproepen dat in een song is opgeslagen (PatchSync)

De effectpatch die in elke song is opgeslagen kan, worden opgeroepen op hetzelfde moment dat u songs wisselt.

1. Draai het wiel om een song te selecteren.
2. Druk op [MENU].
3. Selecteer SONG INFO en druk op [ENTER].
4. Druk eenmaal op de rechtercursorknop om het volgende scherm te openen.

SONG INFO MENU BOSS eBand 90 OFF -PATCH SYNC SONG PRO- OFF LEVEL TECT SONG | SOLO Als u op [MENU] drukt om SET PATCH te selecteren, wordt het hui- dige effectpatchnummer geregistreerd (toegewe- zen) op PATCH SYNC. Duidt de effectpatch aan die wordt opge- roepen als SOLO is uitgeschakeld. Duidt de effectpatch aan die wordt opge- roepen als SOLO is ingeschakeld.

Effectpatchnummer
OFF Spelen met de huidige effectpatch.
P*** Roep de aangegeven vooraf ingestelde effectpatch op.
U*** Roep de aangegeven gebruikerseffect-patch op.

TIP

U kunt de functie Patch Sync uitschakelen in de systeeminstellingen.

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer SYSTEM SETTING en druk op [ENTER].
4. Stel de PATCH SYNC-parameter in op OFF.

Als dit is uitgeschakeld worden de instellingen van Patch Sync genegeerd en wordt de huidig geselecteerde effectpatch gebruikt. (De effectpatch verandert niet als u songs wisselt.)

MEMO

De functie Patch Sync kan niet worden gebruikt voor songs in het USB-geheugen.

Voetschakelaars en expressiepedalen gebruiken

Als u een FS-5U voetschakelaar gebruikt, stel dan de POLARITY-schakelaar in zoals hieronder getoond.

Als u een FS-6 voetschakelaar gebruikt, stel dan de MODE- en POLARITY-schakelaars in zoals hieronder getoond.

B POLARITY MODE FS-SU (MOMENTARY) FS-SL (LATCH) A MODE POLARITY FS-SU (MOMENTARY) FS-SL (LATCH)

MEMO

U mag het expressiepedaal nooit aansluiten of loskoppelen als het apparaat is ingeschakeld.

Sluit een apart verkrijgbare voetschakelaar aan om een hele reeks functies met uw voet te bedienen.

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer PEDAL SETTING en druk op [ENTER].

PEDAL SETTING
PLAY/STOP Bedien de speler (afspelen/stoppen).
REC/STOP Bedien de recorder (opname/stoppen).
PATCH +1	Selecteer het volgende effectpatchnummer (+1).
PATCH -1	Selecteer het vorige effectpatchnummer (-1).
SOLO Schakel SOLO in en uit.
PH.LOOP REC/PLAY Bedien REC/PLAY in PH.LOOP (DELAY).
PH.LOOP STOP	Stop PH.LOOP (DELAY). De opgenomen inhoud wordt tegelijkertijd gewist.
ROTARY SPEED SEL	De rotatiesnelheid van de luidsprekers omschakelen (SLOW/FAST).
TUNER Schakel het Tuner-scherm in/uit.

MEMO

Als een apart verkocht expressiepedaal wordt aangesloten, wordt de werking van het expressiepedaal bepaald door het effect dat is geselecteerd.

Effectinstelling Gebruik van	het expressiepe-daal
FX=ON,FX SELECT=WAH enMODE=MANUAL	Werkt als wah-pedaal.
Andere dan de bovenstaande W	Werkt als volumepedaal.

Gebruik van USB-audio-interfaces

Audiogegevens uitwisselen tussen een computer en de JS-8 via USB, vereist installatie van een USB-stuurprogramma op de computer die u gebruikt.

Volg onderstaande instructies om het USB-stuurprogramma te installeren.

MEMO

• Het is alleen nodig om het USB-stuurprogramma te installeren op de computer, de eerste keer dat het stuurprogramma wordt gebruikt.
• Het USB-stuurprogramma bevindt zich op de SD-kaart die bij de JS-8 wordt geleverd.
• De laatste versie van het USB-stuurprogramma kan op de Roland-website worden teruggevonden.

Voorbereiden van de installatie van het USB-stuurprogramma

Sla het installatieprogramma voor het USB-stuurprogramma op uw computer op.

MEMO

De volgende procedure is niet nodig als u het USB-stuurprogramma al van de Roland-website hebt gedownload en op uw computer hebt opgeslagen. Ga in dit geval naar "Het USB-stuurprogramma installeren".

1. Sluit de computer met een USB-kabel aan op de USB-poort van de JS-8.
2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selecteert u JS-8 SONG LIST EDITOR en drukt u op [ENTER].
3. Ga via Verkenner of Deze computer (Windows) of Finder (Mac OS) naar de mappen op de JS-8.
4. Open de WIN-map (Windows-gebruikers) of de MAC-map (Mac OS-gebruikers).
5. Kopieer het installatieprogramma voor het USB-stuurprogramma voor het besturingssysteem van uw computer naar een map op de computer.

Windows XP-/Vista-gebruikers (in de WIN-map)

• JS8_XPDrv***.zip (voor Windows XP)
• JS8_VistaDrv***.zip (voor Windows Vista)
• JS8_Vista64Drv***.zip (voor Windows Vista 64-bit edition)

Mac OS-gebruikers (in de MAC-map)

- JS8_MacDrv***.zip (voor Mac OS X 10,4, 10,5)

MEMO

Hoewel de doelmap voor het kopieren zich om het even waar op de computer kan bevinden, bevelen we u aan om een map te creëren die later gemakkelijker terug te vinden zal zijn.

1. Koppel de JS-8 los van de computer:

Met Windows Vista/XP

- Klik in Deze computer met de rechtermuisknop op het "JS-8"-pictogram (of "Verwisselbare schijf (*:)"- pictogram) om de schijf "uit te werpen".

Bij Mac OS X

- Sleep het "JS-8"-pictogram naar het pictogram uitwerpen op de Dock.

MEMO

Volg onderstaande procedure als u Windows Vista/XP gebruikt en niet kon "uitwerpen" in stap 5.

1. Klik op het pictogram in de taakbalk en klik op het bericht "USB-apparaat voor massaopslag veilig verwijderen (*:) " dat hier wordt weergegeven.

1. Klik op [OK] in het dialoogvenster "Hardware kan veilig worden verwijderd" dat verschijnt.

2. Druk op [EXIT].

3. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

Het USB-stuurprogramma installeren

1. Koppel een USB-kabel los van de USB-poort van de JS-8.
2. Dubbelklik op het USB-stuurprogramma dat u hebt gedownload van de Roland-website of gekopieerd volgens de instructies in "Het USB-stuurprogramma installeren". Het bestand wordt uitgepakt.
3. Leggere il file Readme.htm all'interno della cartella decompressa e installare il driver seguendo le istruzioni.

Songs op een computer afspelen via de JS-8

U kunt audio beluisteren die op uw computer wordt afgespeeld via de luidsprekers van de JS-8 met behulp van een USB-verbinding.

1. Sluit de computer met een USB-kabel aan op de USB-poort van de JS-8.
2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selecteert u AUDIO en drukt u op [ENTER].
3. Stel de JS-8 in als uitvoerbestemming voor audio die wordt afgespeeld met de afspeelsoftware van de computer.

MEMO

Raadpleeg de handleiding van uw software voor instructies over het veranderen van de uitvoerbestemming.

De JS-8 met in de handel verkrijgbaar digitaal audiowerkstationsoftware (DAW) gebruiken

Aangezien u de JS-8 als USB-audio-interface voor uw DAW kunt gebruiken, kunt u vanaf uw gitaar of microfoon audio opne-men op uw DAW.Speel audio af met behulp van de DAW voor monitordoeleinden of door de effecten van de JS-8 om voorheen opgenomen tracks te "re-ampen" (opnieuw versterken).

1. Sluit de computer met een USB-kabel aan op de USB-poort van de JS-8.
2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selecteert u AUDIO en drukt u op [ENTER].
3. Druk op [MENU].
4. Selecteer SYSTEM en druk op [ENTER].

5. Selecteer USB (COMPUTER) en druk op [ENTER].

6. Selecteer AUDIO ROUTING en druk vervolgens op [ENTER].

7. Stel de gewenste USB audiorouting in (zie onderstaande tabel).
8. Selecteer de JS-8 als audio-invoer/uitvoerapparaat in de DAW-software die u gebruikt.

MEMO

Raadpleeg de gebruikershandleiding van uw DAW-software voor meer informatie over het veranderen van de bestemming van uw DAW-uitvoer.

USB AUDIO ROUTING Beschrijving USB AUDIO ROUTING Beschrijving
DEFAULT[IMAGE]	Selecteer deze instelling als u de JS-8 als USB-audio-interface gebruikt of als u gitaar speelt terwijl u songs op de computer afspeelt.	RE-AMP[IMAGE]	Selecteer deze instelling als u gitaargeluiden wilt "re-ampen" (opnieuw versterken) die voorheen zonder effecten zijn opgenomen.MEMOGebruik de GUITAR LEVEL-regelaar om het volume aan te passen dat wordt uitgevoerd vanaf de USB-aansluiting van de JS-8.
GUITAR (EFX)[IMAGE]	Selecteer deze instelling als u gitaar speelt terwijl u songs met de computer afspeelt of als u de computer gebruikt om gitaargeluiden op te nemen met toegevoegde effecten.	DIRECT OFF[IMAGE]	Selecteer deze instelling als u audio via de computer zonder bewerking afspeelt.MEMOMet deze instelling kunt u geen gitaargeluiden rechtstreeks door de JS-8-luidsprekers weergeven.Het enige geluid dat kan worden weergegeven door de luidsprekers is audio van de computer.
GUITAR (DRY)[IMAGE]	Selecteer deze instelling als u gitaar speelt terwijl u songs met de computer afspeelt of als u de computer gebruikt om gitaargeluiden op te nemen zonder toegevoegde effecten.MEMOMet deze instelling kunt u nog steeds het gitaargeluid beluisteren met effecten, maar de DAW zal het geluid opnemen voor de effecten worden toegepast.	MEMOAls u de JS-8 uitschakelt met USB AUDIO ROUTING ingesteld op RE-AMP of DIRECT OFF, wordt het ingesteld op DEFAULT de volgende keer dat u het apparaat inschakelt.

USB AUDIO ROUTING Beschrijving USB AUDIO ROUTING Beschrijving
DEFAULT[IMAGE]	Selecteer deze instelling als u de JS-8 als USB-audio-interface gebruikt of als u gitaar speelt terwijl u songs op de computer afspeelt.	RE-AMP[IMAGE]	Selecteer deze instelling als u gitaargeluiden wilt "re-ampen" (opnieuw versterken) die voorheen zonder effecten zijn opgenomen.MEMOGebruik de GUITAR LEVEL-regelaar om het volume aan te passen dat wordt uitgevoerd vanaf de USB-aansluiting van de JS-8.
GUITAR (EFX)[IMAGE]	Selecteer deze instelling als u gitaar speelt terwijl u songs met de computer afspeelt of als u de computer gebruikt om gitaargeluiden op te nemen met toegevoegde effecten.	DIRECT OFF[IMAGE]	Selecteer deze instelling als u audio via de computer zonder bewerking afspeelt.MEMOMet deze instelling kunt u geen gitaargeluiden rechtstreeks door de JS-8-luidsprekers weergeven.Het enige geluid dat kan worden weergegeven door de luidsprekers is audio van de computer.
GUITAR (DRY)[IMAGE]	Selecteer deze instelling als u gitaar speelt terwijl u songs met de computer afspeelt of als u de computer gebruikt om gitaargeluiden op te nemen zonder toegevoegde effecten.MEMOMet deze instelling kunt u nog steeds het gitaargeluid beluisteren met effecten, maar de DAW zal het geluid opnemen voor de effecten worden toegepast.	MEMOAls u de JS-8 uitschakelt met USB AUDIO ROUTING ingesteld op RE-AMP of DIRECT OFF, wordt het ingesteld op DEFAULT de volgende keer dat u het apparaat inschakelt.

Wat is "Re-Amping?"

Dit is een techniek waarbij een gitaargeluid rechtstreeks in een DAW zonder effecten wordt opgenomen en vervolgens afgespeeld door effecten om het uiteindelijke gitaargeluid na de feiten te creëren. Het voordeel van re-amping is dat zelfs na opname uw opgenomen muziekspel kan dienen om nieuwe geluiden te creëren. Deze techniek is vooral voordelig als u ooit uw gitaar hebt opgenomen met effecten om tot de conclusie te komen dat u niet tevreden was met de resultaten of ondervond dat de gitaar verloren raakte in de mix nadat de andere delen werden toegevoegd.

Met re-amping kunt u zich concentreren op het opnemen van goed muziekspel zonder u zorgen te maken over het geluid van de effecten. Zodra uw muziekspel droog is opgenomen, kunt u het laten afspelen door de effecten van de JS-8, het geluid aanpassen naar wens en vervolgens het resultaat als een nieuwe track opnemen in de DAW.

Als u een geluid droog wilt opnemen om later te re-ampen, kiest u GUITAR (DRY) als de USB-audiorouting van de JS-8. Dit laat u toe om het livegitaargeluid met effecten te controleren (voor inspiratie tijdens het opnemen) terwijl u het droge geluid naar de DAW-software stuurt. Om opgenomen audio vanaf de DAW door de effecten van de JS-8 af te spelen, selecteert u RE-AMP als de USB-audiorouting.

In de handel verkrijgbare SD-kaarten gebruiken

SD-kaarten verwijderen

1. Druk op [POWER] om de JS-8 uit te schakelen.
2. Verwijder het deksel van de SD-kaartaansluiting.
3. Druk de SD-kaart naar binnen en laat uw vinger los.
4. Verwijder de SD-kaart.

OPGELET

Verwijder een SD-kaart alleen als de JS-8 uitgeschakeld is. Als u een SD-kaart verwijdert terwijl de JS-8 ingeschakeld is, kunnen opgenomen gegevens beschadigd raken op de SD-kaart of kan de kaart zelf beschadigd worden.

SD-kaarten initialiseren

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer SD CARD en druk op [ENTER].
4. Selecteer FORMAT en druk op [ENTER].
5. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

OPGELET

Door de SD-kaart te initialiseren, verliest u alle gegevens op de kaart. Beschermingsinstellingen voor songs worden ook genegeerd. Maak een back-up van belangrijke gegevens voor het initialiseren, want u kunt de gegevens na het initialiseren niet herstellen.

MEMO

Als u gegevens wilt kopieren van een SD-kaart naar een andere SD-kaart die pas is geïntialiseerd, maakt u een back-up van de eerste SD-kaart ("Back-ups maken van SD-kaarten" (p. 36)) en herstelt u de back-upgegevens naar de SD-kaart ("Back-upgegevens herstellen naar SD-kaarten" (p. 37)).

2. Verwijder het deksel.
3. Druk in en laat los.

MEMO

Plaats het deksel van uw SD-kaartaansluiting terug nadat u de SD-kaart in de JS-8 hebt geplaatst.

Informatie over de functie Schrijven/Beveiligen van de SD-kaart(slot)

Schrijven

Beschermen

De inhoud van de geheugenkaart kan worden beveiligd met de schrijfbeveiliging.

Schuif de schrijfbeveiligingsschakelaar aan de zijkant van de geheugenkaart naar de "LOCK"-stand. Ontgrendel de schrijfbeveiliging om gegevens op de kaart te wissen.

Specificaties voor SD-kaarten die met de JS-8 worden gebruikt

De JS-8 ondersteunt SD-kaarten die aan de volgende specificaties voldoen.

• Maximumcapaciteit: 32 GB
- SD/SDHC-standaard

Geheugen dat compatibel is met de JS-8

Informatie op SD-kaarten compatibel met de JS-8 kunt u vinden op de Roland-website.

http://www.roland.com/

MEMO

• De JS-8 ondersteunt SDHC-geheugenkaarten.
- Bepaalde SD-kaarttypes of SD-kaarten van bepaalde fabrikanten nemen mogelijk niet op of spelen slecht af op de JS-8.

SD Card-capaciteit en opnametijd

De onderstaande tabel toont het aantal songs dat bij benadering kan worden opgenomen op de JS-8 bij het gebruik van een SD-kaart met een van de volgende capaciteiten.

• Cijfers in de bovenstaande tabel zijn gebaseerd op een songlengte van vijf minuten.
• Mp3-songs worden gezien als gegevens die geëncodeerd zijn bij een samplesnelheid van 44,1 kHz en een bitsnelheid van 128 kbps.
• Songgegevens, USB-stuurprogramma's en andere gegevens zijn opgeslagen op de meegeleverde SD-kaart op het moment dat deze de fabriek heeft verlaten (fabrieksinstellingen). Hierdoor wordt het aantal songs die op de kaart kunnen worden opgenomen, verminderd tot de aantallen die hieronder worden weergegeven. JS-8-song: 20 songs, MP3: 80 songs, WAV: 10 songs
• WAV-cijfers zijn gebaseerd op stereogegevens met een samplesnelheid van 44,1 kHz en kwantisatiebitsnelheid van 16 bits.
• Het aantal songs dat u kunt opnemen, varieert mogelijk afhankelijk van de opgenomen songs.
• Ongeacht de hoeveelheid vrije ruimte kan de JS-8 maximaal 4.000 songs opnemen.

Back-ups maken

Back-ups maken van SD-kaarten

U kunt back-ups maken op computers van gegevens op SD-kaarten.

MEMO

De computerprocedures in de volgende omschrijvingen gebruiken Verkenner en Deze computer van Windows en Finder en andere toepassingen van Mac OS.

1. Sluit de computer met een USB-kabel aan op de USB-poort van de JS-8.
2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selecteert u JS-8 SONG LIST EDITOR en drukt u op [ENTER].
3. Ga via Verkenner of Deze computer (Windows) of Finder (Mac OS) naar de mappen op de JS-8.

MEMO

"Verwisselbare schijf (*) " verschijnt mogelijk in plaats van het JS-8-pictogram.

1. Kopieer (slepen en neerzetten) de volledige ROLAND-map in het JS-8-pictogram naar een map op de computer.

OPGELET

Kopieer de volledige ROLAND-map. Door alleen delen van de ROLAND-map te kopieren kunnen gegevens onbruikbaar worden als back-upgegevens.

1. Koppel de JS-8 los van de computer.

Met Windows Vista/XP

Klik met de rechtermuisknop op het "JS-8"-pictogram in Deze computer (of het pictogram "Verwisselbare schijf (*)) en voer "Uitwerpen" uit.

Bij Mac OS

Sleep het "JS-8"-pictogram naar het pictogram uitwerpen op de Dock.

1. Druk op [EXIT].
2. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

Back-ups van effecten maken op SD-kaarten (PATCH BACKUP)

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer PATCH BACKUP en druk op [ENTER].
4. Selecteer BACKUP en druk op [ENTER].
5. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

Back-upgegevens herstellen (RECOVER)

Back-upgegevens herstellen naar SD-kaarten

Gebruik deze procedure om JS-8-gegevens die eerder als back-up op een computer zijn geplaatst, te herstellen op SD-kaarten.

U kunt de JS-8 herstellen naar de status op het moment waarop een back-up van gegevens werd gemaakt.

MEMO

De computerprocedures in de volgende omschrijvingen gebruiken Verkenner en Deze computer van Windows en Finder en andere toepassingen van Mac OS.

1. Sluit de computer met een USB-kabel aan op de USB-poort van de JS-8.
2. Als het USB SELECT-scherm op de JS-8 wordt getoond, selecteert u JS-8 SONG LIST EDITOR en drukt u op [ENTER].

3. Open het JS-8-pictogram en plaats de ROLAND-map in de prullenbak (verwijder ze).

4. Kopieer (slepen en neerzetten) de back-up van de "ROLAND"-map op de computer naar het "JS-8"-pictogram (of het "Verwisselbare schijf (*:)"- -pictogram) en zet ze daar neer (en overschrijf).

MEMO

"Verwisselbare schijf (*)" verschijnt mogelijk in plaats van het JS-8-pictogram.

OPGELET

• Door back-upgegevens te herstellen (kopiëren) naar een SD-kaart gaat alle inhoud op de kaart verloren die aanwezig was voor de herstelprocedure en worden de gegevens op de kaart gezet van het moment van de back-up.

• Kopieer de volledige ROLAND-map. Door alleen delen van de ROLAND-map te kopieren kunnen gegevens onbruikbaar worden als back-upgegevens.

• Koppel de JS-8 los van de computer.

Met Windows Vista/XP

Klik met de rechtermuisknop op het "JS-8"-pictogram in Deze computer (of het pictogram "Verwisselbare schijf (*)) en voer "Uitwerpen" uit.

Bij Mac OS

Sleep het "JS-8"-pictogram naar het pictogram uitwerpen op de Dock.

1. Druk op [EXIT].
2. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

Back-upgegevens van effecten op SD-kaarten herstellen (RECOVERY)

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer PATCH BACKUP en druk op [ENTER].
4. Selecteer RECOVER en druk op [ENTER].

PATCH RECOVER MODE : ALL USER PATCH ENTER RECOVER Gebruik deze modus om alle back-upgegevens van effecten op een SD-kaart naar de JS-8 te herstellen. Druk op [ENTER] om de gegevens te herstellen. (Dit zal de gegevens overschrij- ven die in alle patches zijn opgeslagen.)

GEbruik deze modus om alleen bepaalde effecten naar de JS-8 te herstellen. Kies de doeleffect-patch waarnaar u de patch wilt herstellen. Druk op [ENTER] om de gegevens te herstellen. (Dit zal de gegevens overschrijven die in alle patches zijn opgeslagen.) Kies het effectpatch-nummer dat moet worden hersteld.

Songinstellingen (Songinformatie/Beveiligen/Effecten/Song-naam)

1. Selecteer de song waarvan u de informatie wilt bewerken.
2. Druk op [MENU].
3. Selecteer SONG INFO en druk op [ENTER].

MEMO

• Voor songs in het USB-geheugen kan alleen scherm 1 worden weergegeven.
• De naam van de song die door de Song List Editor is bewerkt, kan op de JS-8 worden weergegeven maar niet worden bewerkt.

Songs converteren en ze tussen media uitwisselen

Op de volgende manier kunt u het formaat van een song converteren of songs doorsturen naar een SD-kaart of USB-geheugen.

1. Draai aan het wiel om de gewenste song te selecteren.
2. Druk op [MENU].
3. Kies de gewenste handeling uit het menu en druk op [ENTER].

MENU-categorie	Beschrijving
EXPORT	Converteer de geselecteerde song naar WAV-formaat en schrijf het weg naar het USB-geheugen.
IMPORT	Sla de songs op het geselecteerde USB-geheugen op op de SD-kaart.
CONVERT	Converteer MP3-gegevens op de SD-kaart naar het JS-8-songformaat.

4. Druk op [ENTER] als het bericht "Are you sure?" verschijnt.

MEMO

De weergegeven MENU-items verschillen naargelang de gebruiksstatus (bv. het scherm dat wordt weergegeven of de locatie van de cursor).

1. Druk op [MENU].
2. Gebruik het wiel om SYSTEM te selecteren en druk op [ENTER].

U kunt verscheidene instellingen bepalen voor de JS-8 in het SYSTEM-scherm.

SYSTEM-categorie Beschrijving
SYSTEM SETTING	Laat u toe om de interne luidspreker in en uit te schakelen en de invoergevoeligheid van de GUITAR/MIC IN-ingang te regelen (INPUT GAIN).
GLOBAL EQ	Wijzigt de toon van de volledige JS-8.
USB (COMPUTER) Laat u toe om de USB-modus en routing voor audiogegevens over te schakelen.
SD CARD	Laat u toe om de VIEW SW-parameter te bewerken, de capaciteit te controleren en de kaart te initialiseren (formatteren).
USB MEMORY Laat u toe om de capaciteit van het aangesloten USB-geheugen te controleren.
PEDAL	Laat u toe om functies toe te wijzen aan een extern aangesloten voetschakelaar.
PATCH BACKUP	Laat u toe om een back-up van effecten te creëren en te herstellen.
LCD Laat u toe het contrast van het LCD-scherm te wijzigen.
FACTORY RESET	Laat u toe om de standaardfabrieksinstellingen van de JS-8 te herstellen.

Over de VIEW SW-parameter voor de SD-kaart

Als VIEW SW is ingeschakeld wordt een item van de SD CARD toegevoegd aan de SONG LIST.

Door SD CARD te selecteren in de SONG LIST, kunt u de inhoud van de SD-kaart op het scherm van de JS-8 weergeven, net zoals op uw computer.

VIEW SW Beschrijving
OFF	SD CARD wordt niet in SONG LIST getoond. (Standaardinstelling)
ON	SD CARD wordt in SONG LIST getoond. Door SD CARD te selecteren in SONG LIST kunt u de bestanden weergeven die op de SD-kaart zijn opgeslagen.

1. Druk op [MENU].
2. Selecteer SYSTEM en druk op [ENTER].
3. Selecteer SD CARD en druk op [ENTER].
4. Selecteer SETTING en druk op [ENTER].

Foutberichten

Het is niet mogelijk om de naam van de song te wijzigen.

Gebruik de Song List Editor om de naam te wijzigen.

MEMO

De naam van de song die door de Song List Editor is bewerkt, kan op de JS-8 worden weergegeven maar niet worden bewerkt.

Card Full!

Er is geen ruimte meer vrij op de SD-kaart.

Verwijder ongewenste songs van deze kaart (p. 9), of gebruik een andere SD-kaart die nog ruimte heeft. (p. 35)

Card Locked!

De beveiliging tegen schrijven is op de SD-kaart geactiveerd.

Schakel de beveiliging tegen schrijven uit. (p. 35)

Card Read Error!

De SD-kaart kan niet worden gelezen. Formatteer de SD-

kaart. [p. 35]

OPGELET

Denk eraan dat bij het formatteren van een SD-kaart alle gegevens op deze kaart zullen worden verwijderd.

Card Write Error!

Kan niet naar de SD-kaart schrijven. Formatteer de SD-kaart.

OPGELET

Denk eraan dat bij het formatteren van een SD-kaart alle gegevens op deze kaart zullen worden verwijderd.

Data Not Found!

Er zijn geen back-upgegevens van effecten op de SD-kaart teruggevonden.

Data Too Long!

Afspelen is niet mogelijk omdat de song te lang (te groot) is.

Data Too Short!

Afspelen is niet mogelijk omdat de song te kort is.

Drive Busy!

De gegevens konden niet worden gelezen of snel genoeg worden geschreven.

MEMO

• Gebruik CONVERT om een mp3-bestand naar het JS-8-songformaat om te zetten als dit foutbericht verschijnt als u een mp3-bestand met hoge bitsnelheid afspeelt of als u de weergavesnelheid of toonhoogte van mp3-gegevens hebt verhoogd.
• Als dit foutbericht verschijnt als u een song van het USBgeheugen afspeelt, gebruikt u IMPORT om die song naar de SD-kaart te importeren voordat u het gebruikt.

No Card!

Er is geen SD-kaart geplaatst in de JS-8.

No File!

Het geselecteerde song bevindt zich niet op de SD-kaart.

Verwijder de song die de fout veroorzaakte uit de songlijst.

Protected!

De song is beveiligd. Schakel de beveiliging uit. (p. 38)

Too Many Songs!

De limiet op het aantal op te nemen songs op een SD-kaart (4.000) is bereikt. [p. 35]

Verwijder ongewenste songs van deze kaart [p. 9], of gebruik een andere SD-kaart die nog ruimte vrij heeft. [p. 35]

Unformatted Card!

Unformatted USB Memory!

De SD-kaart (of het USB-geheugen) is niet geformatteerd of is geformatteerd in een formaat dat de JS-8 niet herkent.

Gebruik de JS-8 om de SD-kaart te formatteren. [p. 35]

(Of gebruik uw computer om het USB-geheugen te initialiseren.)

OPGELET

Bij het formatteren zullen alle gegevens op de SD-kaart (of het USB-geheugen) worden verwijderd.

Unsupported Card!

Deze SD-kaart (USB-geheugen) kan niet worden gebruikt door de JS-8.

Gebruik een SD-kaart (USB-geheugen) die volgens Roland compatibel is met de JS-8. Informatie over SD-kaarten (USB-geheugen) die met de JS-8 werken, vindt u op de Roland-website. Voordat u een SD-kaart gebruikt die in de handel verkrijgbaar is, raadpleegt u de website van Roland (http://www.roland.com/).

Unsupported Format!

De song kan niet worden afgespeeld omdat hij een formaat heeft dat niet door de JS-8 wordt herkend.

Er is geen USB-kabel aangesloten.

Gebruik een USB-kabel om de JS-8 op uw computer aan te sluiten.

USB Memory Full!

Er is geen ruimte meer vrij op de USB-geheugen.

Verwijder ongewenste songs van dit USB-geheugen, of gebruik een ander USB-geheugen dat nog ruimte heeft. (p. 9)

USB Memory Read Error!

Het USB-geheugen kan niet worden gelezen.

Gebruik uw computer om het USB-geheugen te initialiseren.

OPGELET

Denk er echter aan dat bij het formatteren van een USB-geheugen alle gegevens op deze kaart zullen worden verwijderd.

USB Memory Write Error!

Kan niet naar het USB-geheugen schrijven. Gebruik uw computer om het USB-geheugen te initialiseren.

OPGELET

Denk er echter aan dat bij het formatteren van een USB-geheugen alle gegevens op deze kaart zullen worden verwijderd.

Problemen oplossen

Apparaat wordt niet ingeschakeld

- Zorg ervoor dat de netstroomadapter van de JS-8 correct is aangesloten op het stopcontact en de JS-8 (p. 4).

Geen geluid

• Is de MASTER LEVEL-regelaar lager gezet? (p. 8)
• Is de SPEAKER-schakelaar ingesteld op OFF? (p. 31)
  • Staan er songs op de SD-kaart?

Opgenomen geluid heeft storingen

- Kan het gitaarniveau te hoog staan?

Wijzig GUITAR LEVEL (p. 8) of SONG LEVEL (p. 38) zodat "●" niet oplicht.

Kan geen mp3-/WAV-bestand afspelen

• Worden de samplesnelheid en de bitsnelheid van mp3-bestanden of de samplesnelheid en de kwantisatie-bitsnelheid ondersteund door de JS-8? [D. 3]
• Het verhogen van de afspeelsnelheid of het veranderen van de toonhoogte van mp3's met hoge bitsnelheden is niet altijd efficiënt bij het afspelen van deze bestanden. Zet in dat geval het de song om naar het JS-8-formaat. [p. 38]

Ik kan de tijdstippen van de AB REPEAT-segmenten niet juist instellen

• Tijdstippen "A" en "B" kunnen niet op minder dan 1 seconde van elkaar worden ingesteld. U moet minstens een seconde tussen beide laten.
• U kunt mogelijk de AB REPEAT-segmenten niet correct afspelen met mp3's. Zet in dat geval de song om naar het JS-8-formaat. [p. 38]

Laag volume van het apparaat aangesloten op de GUITAR/MIC IN- of AUX IN-aansluiting

• Gebruikt u een verbindingskabel met weerstand? Gebruik verbindingskabels zonder weerstand.
• Is het volume van het externe apparaat correct ingesteld?
• Is de GUITAR LEVEL-regelaar lager gezet? [p. 8]
• Is er een microfoon aangesloten op INPUT GAIN ingesteld op de gitaarinstelling? Wijzig de INPUT GAIN. (p. 31)

Kan het apparaat niet gebruiken

- Is de JS-8 via USB aangesloten op de computertoepassing?

Kan geen songs opnemen/importeren

• Hebt u een SD-kaart aangesloten?
  • Is het SD-kaartslot ingeschakeld? (b. 35)
• Is er te weinig schijfruimte beschikbaar op de SD-kaart?

- Gebruikt u een SD-kaart waarvan bekend is dat ze compatibel is met JS-8?

- Hebt u meer dan 4.000 songs (WAV- en mp3-bestanden inbegrepen)? [p. 35] Verwijder alle songs die u niet nodig hebt. p. 9

- De JS-8 heeft plaats voor maximaal 2.000 hoofdingen met artiesten, albums en sleutelwoorden. Verwijder alle artiesten, albums of sleutelwoorden die u niet nodig hebt. [p. 19]

Problemen met SD-kaarten

• Zit de SD-kaart volledig in het apparaat?
• Hebt u een SD-kaart geplaatst die niet ondersteund wordt door de JS-8?

Gegevens op SD-kaart zijn beschadigd

Hieronder vindt u terug hoe gegevens op SD-kaarten kunnen worden beschadigd. Initialiseer de SD-kaart opnieuw.

• Is het mogelijk dat de stroom werd uitgeschakeld tijdens een opname of terwijl de JS-8 via USB met uw computer verbonden was?
• Hebt u de USB-kabel losgekoppeld terwijl de JS-8 met een computer verbonden was?
• Hebt u de SD-kaart verwijderd terwijl de JS-8 nog aan stond?
• Werd de SD-kaart blootgesteld aan zware schokken?

Problemen met het USB-geheugen

USB-geheugen wordt niet herkend

• Is het USB-geheugen correct aangesloten?
• De JS-8 ondersteunt USB-geheugens die naar FAT zijn geformatteerd. Herformatteer het USB-geheugen op een computer naar een FAT-indeling.

Kan geen EXPORT uitvoeren naar USB-geheugen

• Is het USB-geheugen beveiligd tegen schrijven?
• Is er te weinig schijfruimte beschikbaar op het USBgeheugen?

Problemen met de USB-aansluiting

• Is de USB-kabel correct aangesloten?
• Staat de computer aan?
- Gebruikt u een besturingssysteem ondersteund door de JS-8?
• Zit de SD-kaart volledig in het apparaat?
- Hebt u een SD-kaart geplaatst die niet ondersteund wordt door de JS-8?

HET APPARAAT VEILIG GEBRUIKEN

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN.

Over de aanduidingen ⚠ WAARSCHUWING en ⚠ OPGELET Over de symbolen

	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd wordt gebruikt.
	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd wordt gebruikt.* Materiaalschade verwijst naar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

LET STEEDS OP HET VOLGENDE

WAARSCHUWING

Open het apparaat of de net-stroomadapter niet (en voer er geen wijzigingen aan uit).

Probeer het apparaat niet te herstellen of onderdelen ervan te vervangen (behalve als deze handleiding specifieke instructies geeft om dat te doen). Laat het onderhoud over aan uw handelaar, het dlichtstblzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie".

Installeer het apparaat nooit op plaatsen die

• aan extreme temperaturen worden blootgesteld (bv. rechtstreeks zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte produceert); of die
• nat zijn (bv. bad, wasruimte, op natte vloeren); of die
• worden blootgesteld aan damp of rook; of die
• worden blootgesteld aan zout; of die
• vochtig zijn; of die
• aan regen worden blootgesteld; of die
• stoffig of zanderig zijn; of die
• aan hoge trillingsniveaus en schokken worden blootgesteld.

Zorg ervoor dat het apparaat altijd horizontaal en stabiel is geplaatst. Plaats het nooit op een standaard die kan wankelen of op aflopende oppervlakken.

Gebruik alleen de netstroomadapter die bij het apparaat is geleverd. Zorg er ook voor dat het lijnvoltag bij de installatie gelijk is aan het ingangsvoltage dat op de netstroomadapter is aangegeven. Andere netstroom-adapters gebruiken mogelijk een andere polariteit of zijn ontworpen voor een ander voltage. Het gebruik van dergelijke adapters kan resulteren in schade, defecten of elektrische schokken.

WAARSCHUWING

Gebruik alleen het meegeleverde netsnoer. Sluit het meegeleverde netsnoer niet op andere apparaten aan.

Verdraai of buig het netsnoer niet te sterk en plaats er geen zware voorwerpen op. Dit kan het zowel binnenin als aan de buitenkant beschadigen en kortsluitingen veroorzaken. Beschadigde kabels kunnen brand of schokken veroorzaken!

Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanente gehoorschade kunnen veroorzaken. Gebruik het apparaat niet langdurig aan een hoog volumeniveau of aan een niveau dat oncomfortabel is. Als u gehoorverlies of oorsuizingen ervaart, moet u onmiddelijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

Zorg ervoor dat er geen voorwerpen (bv. ontvlambaar materiaal, munten, spelden) of vloeistoffen (water, frisdranken enz.) in het apparaat terechtkomen.

Schakel het toestel onmiddellijk uit, trek de netstroomadapter uit het stopcontact en vraag onderhoud aan bij uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Rolandverdeler, zoals vermeld op de pagina "Informatie" als:

• de netstroomadapter, het netsnoer of de stekker beschadigd zijn; of
• rook of ongewone geuren voorkomen;
• objecten of vloeistof in het apparaat zijn terechtgekomen; of
• het apparaat aan regen werd blootgesteld (of op een andere manier nat is geworden); of
• het apparaat niet normaal lijkt te werken of opmerkelijk anders functloneert.

WAARSCHUWING

Bij gezinnen met kleine kinderen dient een volwassene toezlicht te houden tot het kind in staat is om alle regels te volgen die essentieel zijn voor het veilige gebruik van het apparaat.

Bescherm het apparaat tegen zware schokken. (Laat het niet vallen!)

Laat het netsnoer van het apparaat geen stopcontact delen met een buitensporig aantal andere apparaten. Wees vooral voorzichtig met verlengkabels - het totale stroomverbruik van alle apparaten die u op de verlengkabel hebt aangesloten mag nooit het maximumvermogen (watt/ampère) voor de verlengkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel opwarmen en uiteindelijk doen smelten.

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie", vooraleer u het apparaat in het buitenland gebruikt.

SPEEL een CD-ROM NIET AF op een conventionele audio-cd-speler. Het geproduceerde geluidsniveau is mogelijk zo hoog dat het permanente gehoorschade kan veroorza-ken. Luidsprekers en andere systeemonderdelen worden hierdoor mogelijk beschadigd.

OPGELET

Het apparaat en de netstroom- adapter moeten zo worden ge- plaatst dat hun locatie of positie hun ventilatie niet verstoort.

Neem altijd alleen de stekker van de netstroomadapterkabel vast bij het aansluiten op en het loskoppelen van een stopcontact of dit apparaat.

OPGELET

U moet regelmatig de net-stroomadapter loskoppelen en schoonmaken met een droge doek om al het stof en andere ophopingen te verwijderen van de polen. Trek ook de stekker uit het stopcontact als het apparaat langere tijd niet zal worden gebruikt. Stofophoping tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand veroorzaken.

Zorg ervoor dat de snoeren en kabels niet in de war raken. Plaats alle snoeren en kabels ook buiten het bereik van kinderen.

Klim nooit op het apparaat en plaats er geen zware voorwerpen op.

Neem de netstroomadapter of de stekkers nooit vast met natte handen bij het aansluiten op of loskoppelen van een stopcontact of dit apparaat.

Koppel de netstroomadapter en alle snoeren los van externe apparaten voordat u het apparaat verplaatst.

Schakel het apparaat uit en trek de netstroomadapter uit het stopcontact voordat u het apparaat schoonmaakt (p. 4).

Koppel de netstroomadapter los van het stopcontact als u bliksem verwacht in uw omgeving.

Als u de klep van het verbindingsstuk, de aardingsklem en SD-kaarten verwijdert, houd ze dan buiten het bereik van kinderen, zodat ze niet per ongeluk kunnen worden ingeslikt.

Belangrijke opmerkingen

Microsoft en Windows zijn gedeponeerde handelsmerken van Microsoft Corporation.

De schermafbeeldingen in dit document worden gebruikt overeenkomstig de richtlijnen van Microsoft Corporation.

Windows® is officieel bekend als: "Microsoft® Windows® besturingssysteem."

Apple en Macintosh en zijn gedeponeerde handelsmerken van Apple Inc.

Mac OS is een handelsmerk van Apple Inc.

Pentium is een gedeponeerd handelsmerk van Intel Corporation.

Alle productnamen die in dit document worden vermeld, zijn handelsmerken of gedeponeerde handelsmerken van de respectieve eigenaars.

MPEG Layer-3-audiocompressietechnologie wordt gebruikt onder licentie van Fraunhofer IIS Corporation en THOMSON Multimedia Corporation.

Het SD-logo (SD) en het SDHC-logo handelsmerken van SD-3C, LLC.

MMP (Moore Microprocessor Portfolio) verwijst naar een patentportfolio betreffende microprocessorarchitectuur, ontworpen door Technology Properties Limited (TPL). Roland heeft van de TPL Group de licentie verkregen tot gebruik van deze technologie.

Stroomtoevoer

Sluit dit apparaat niet aan op een stopcontact dat tegelijkertijd door een elektrisch apparaat wordt gebruikt dat door een signaalomzetter (zoals een koelkast, wasmachine, microgolfoven of airconditioner) wordt bestuurd of dat een motor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het niet praktisch is om een apart stopcontact te gebruiken, plaats dan een ruisfilter voor de stroomvoorziening tussen dit apparaat en het stopcontact.

De netstroomadapter kan warm worden na enkele uren ononderbroken gebruik. Dit is normaal en geen reden tot bezorgdheid.

Schakel alle apparaten uit voordat u dit apparaat op andere apparaten aansluit. Op die manier kunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.

Plaatsing

Als u het apparaat gebruikt in de buurt van eindversterkers (of andere apparatuur met grote eindversterkers) kan er gezoem ontstaan. Om het probleem te verhelpen, kunt u het apparaat opnieuw richten of verder van de storingsbron plaatsen.

Dit apparaat kan radio- en televisieontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.

Ruis kan ontstaan als draadloze communicatieapparaten, zoals gsm's, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan ontstaan als een oproep wordt ontvangen of gemaakt of tijdens gesprekken. Verplaats dergelijke apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijke problemen ervaart.

Stel het apparaat niet bloot aan rechtstreeks zonlicht, plaats het niet in de buurt van warmtebronnen, laat het niet achter in een gesloten voertuig en stel het niet bloot aan extreme temperaturen. Overmatige warmte kan het apparaat vervormen of verkleuren.

Bij verplaatsing van een locatie naar een andere waar de temperatuur en/of vochtigheid sterk verschilt, kunnen er waterdruppels (condensatie) gevormd worden in het apparaat. Er kunnen schade of defecten ontstaan als u het apparaat in deze toestand gebruikt. Voordat u het apparaat gebruikt, laat u het enkele uren liggen tot de condensatie volledig verdampt is.

Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, kunnen de rubberen voetstukken mogelijk het oppervlak verkleuren of ontsieren. U kunt een stuk vilt of stof onder de rubberen voetstukken plaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat niet verschuift of per ongeluk in beweging komt.

Onderhoud

Gebruik een zachte, droge doek of een doek die licht bevochtigd is met water om het apparaat dagelijks af te vegen. Gebruik een doek die met een zachte, niet-schurende zeepoplossing is bevochtigd om hardnekkig vuil te verwijderen. Veeg vervolgens het apparaat grondig schoon met een zachte, droge doek.

Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen, om verkleuring en/of vervorming te voorkomen.

Reparaties en gegevens

Denk eraan dat alle gegevens in het geheugen van het apparaat verloren kunnen gaan als het apparaat voor reparatie wordt ingezonden. Maak steeds een back-up van belangrijke gegevens op een USB-geheugen-stick of een computer. Of noteer ze op papier (indien mogelijk). Tijdens herstellingen wordt er met de nodige zorg gewerkt om gegevensverlies te vermijden. In bepaalde gevallen echter (zoals wanneer het circuit van het geheugen zelf mankementen vertoont) kunnen we de gegevens mogelijk niet herstellen en Roland erkent geen aansprakelijkheid voor dergelijk gegevensverlies.

Extra voorzorgsmaatregelen

Denk eraan dat de inhoud van het geheugen onherroepelijk kan worden gewist als gevolg van een defect of verkeerd gebruik van het apparaat. Om uzelf te behoeden voor het verlies van belangrijke gegevens, raden wij aan dat u regelmatig een back-up maakt van belangrijke gegevens die u hebt opgeslagen in het geheugen van het apparaat, op een USB-geheugen of op een computer.

Het is helaas niet altijd mogelijk om de inhoud van gegevens opgeslagen op een USB-geheugen of computer te herstellen eenmaal ze verloren zijn. Roland Corporation en BOSS Corporation kunnen niet aansprakelijk worden gesteld voor dergelijk verlies van gegevens.

Draag voldoende zorg bij het gebruik van de knoppen, schulfknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Ruw omgaan met de apparatuur kan defecten veroorza-ken.

Voer nooit druk uit op het scherm en sla er nooit tegen.

Neem het aansluitstuk vast als u kabels aansluit / loskoppelt, trek nooit aan de kabel. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.

Houd het volume van het apparaat op een redelijk niveau om te vermijden dat u uw buren stoort. Misschien gebruikt u liever een hoofdtelefoon en hoeft u zich geen zorgen te maken over uw omgeving (vooral tijdens de late uren).

Als u het apparaat moet vervoeren, verpak het dan indien mogelijk in de doos (inclusief opvulling) waarin het werd geleverd. Anders zult u gelijkaardige verpakkingen moeten gebruiken.

Gebruik alleen het gespecificeerde expressiepedaal (Roland EV-5, BOSS FV-500L of FV-500H; apart verkrijgbaar). Als u andere expressiepedalen aansluit, loopt u het risico op defecten en/of schade aan het apparaat.

Sommlige verblindingskabels bevatten weerstanden. Gebruik geen kabels met weerstanden om aansluitingen op dit apparaat uit te voeren. Het gebruik van dergelijke kabels kan het geluidsniveau extreem verlagen of zelfs onhoorbaar maken. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecificaties.

Voor gebruik van SD-kaarten

Plaats de SD-kaart voorzichtig in het apparaat, tot ze er helemaal in zit.

1. Druk

2. Laat vinger los

Raak de contactpunten van de SD-kaarten noolt aan. Vermijd dat de contactpunten vuil worden.

SD-kaarten worden ontwikkeld met precisiecomponenten, wees voorzichtig met de kaarten en let hierbij vooral op het volgende.

• Voorkom dat de kaarten door statische elektriciteit worden beschadlgd, door de statische elektricltelt van uw lichaam te ontladen voordat u de kaarten gebruikt.
• Raak geen metaal aan of zorg ervoor dat geen metaal in aanraking komt met de contactpunten van de kaarten.
• Buig de kaarten niet, laat ze niet vallen en stel ze niet bloot aan hevige schokken of trillingen.
• Houd de kaarten niet in rechtstreeks zonlicht, in afgesloten voertuigen of dergelijke plaatsen (opslagtemperatuur: -25 tot 85 °C).
• Zorg ervoor dat de kaarten niet nat worden.
• Neem de kaarten niet uit elkaar en voer er geen wijzigingen aan uit.

CD-ROM's gebruiken

Voorkom het aanraken of bekrassen van de glanzende onderkant (gecodeerd oppervlak) van de disc. Beschadigde of vuile cd-rom's worden mogelijk niet correct gelezen. Houd uw discs proper door een in de handel verkljgbare cd-reiniger te gebruiken.

Copyright

Het opnemen, kopieren, verdelen, verkopen, verhuren, ten-toonstellen of uitzenden van auteursrechtelijk beschermd materiaal (muziekstukken, visuele werken, uitzendingen, live-optredens, enz.) dat geheel of gedeeltelijk toebehoort aan een derde partij zonder de toestemming van de hou-ders van het auteursrecht is door de wet verboden.

Dit product kan worden gebruikt voor het opnemen of kopieren van audio- of visueel materiaal zonder beperking door bepaalde technologische kopieerbeveiligingsmaatregelen. Dit komt doordat het gebruik van dit product bedoeld is voor het produceren van originele muziek of videomateriaal en dit product is daarom zo ontworpen dat het materiaal, dat de auteursrechten van anderen (bijvoorbeeld uw eigen originele werken) niet schendt, vrij kan worden opgenomen of gekopieerd.

Gebruik dit apparaat niet voor doeleinden die de auteursrechten van een derde kunnen schenden. Wij zijn niet verantwoordelijk voor schendingen van auteursrechten van derden door uw gebruik van dit apparaat.

Het gebruik van de bijgeleverde demosong en de ritmgegevens bij dit product voor niet-persoonlijke doeleinden en zonder toestemming van de auteursrechthouder is bij wet verboden. Bovendien mogen deze gegevens niet worden gekopieerd of gebruikt in een werk met secundaire auteursrechten zonder de toestemming van de auteursrechthouder.

Index

A

Aansluiten 18
AB REPEAT 5,15,41
AC.PROCESSOR 25,27
Afspelen 8
Afspelen Mode 5
ALL DELETE 13, 20, 21, 38
AMP 22
Audio-interface 33

B

Back-ups maken 36
Bescherm 38, 40, 42
BEST 30....9,10,11
Bovenste scherm 5

C

Cannot Edit Song Name! 40
Capaciteit 35
CAPTURE 16
Card Full! 40
Card Locked! 40
Card Read Error! 40
Card Write Error! 40
CD IMPORT 19
CD RIPPING 19
Center Cancel 15
CHORUS 22,30
COMP 25,27
CONVERT 38
Cursorknop....5

D

Data Not Found! 40
Data Too Long! 40
Data Too Short! 40
DAW 34
DELAY 22,29
Digitaal audiowerkstation .... 34
Drive Busy! 40

E

Effecten ..... 12, 20, 22, 36, 37, 38, 44
Effecten opslaan 13, 20
Effectparameters 20
ENTER-knop 5
EQ 22,28
EXCHANGE.... 12, 21
EXIT-knop 5
EXPORT 38,41

EZ CHARACTER 30

F

FACTORY RESET 39

FLANGER 25,27

Foutberichten 40

Functie Schrijven/Beveiligen van de

SD-kaart 35

FX 22,25

G

GLOBAL EQ 39

|

IMPORT 17,19

INITIALIZE 12,21

INPUT GAIN 39

Invoergevoeligheid 31

L

LCD 39

LIMITER 25, 27

M

MENU-knop 5

Metronoom 14

MP3 2,3,19,35

N

No Card! 40

No File! 40

NOISE SUPPRESSOR 28

0

OCTAVE 25, 27

OD/DS 25,26

Opnemen 35

P

PAN 25,28

PATCH BACKUP 39

PATCH NAME 21

PEDAL 25,32,39

PHASER 25,27

Problemen oplossen 41

Protected! 40

R

Re-amp (opnieuw versterken)...... 34

REC 5

REMAIN 5

REMOVE 11

REVERB 22,30

RHYTHM 11

ROTARY 25, 28, 32

Routing 2

S

Schakelen tussen effecten .... 12

SD CARD 11,35,39

SD-kaart 2,35,36,37,43

SEARCH 10

SET PATCH 31,38

Slot 35

SOLO 12

Song List Editor 18

Songs importeren 16

SPEAKER SW 31

SPEED 15

Stemapparaat 14

Stop 8

Stroomknop 5,41,43

SYSTEM SETTING 31,39

T

Tempo 14, 15

Too Many Songs! 40

TREMOLO 25,27

U

USB-stuurprogramma 33

V

voetschakelaar 29,39,44

W

WAH 25,26

WAV 2,3,19,35

Wiel 5

Aansluitingen • GUITAR/MIC IN (1/4 inch-aansluiting)• AUX IN (stereominiatuuraan-sluiting)• PHONES (stereominiatuuraan-sluiting)• LINE OUT (RCA-aansluiting)• EXP PEDAL/CTL1,2 (1/4 inch TRS-connector)• USB (type A)• USB (type B)• DC IN
Stroomverbruik • 400 mA
Afmetingen • 264 (B) x 166 (D) x 201 (H) mm• 10-7/16 (B) x 6-9/16 (D) x 7-15/16 (H) inch
Gewicht • 1,7 kg	• 3 lbs 12 oz(exclusief netstroomadapter)
Accessoires	• Netstroomadapter• Gebruikershandleiding• SD-kaart• USB-kabel• Roland Service (Informatieblad)
Opties	• Voetschakelaar (BOSS FS-5U)• Dubbele voetschakelaar (BOSS FS-6)• Expressiepedaal (Roland EV-5, BOSS FV-500L, BOSS FV-500H)

0 dBu = 0,775 Vrms

Met het oog op productverbetering, kunnen de specificaties en/of het uitzicht van dit apparaat worden gewijzigd zonder voorafgaande kennisgeving.

AF-methode (adaptieve focusmethode)

Dit is een methode die eigendom is van Roland & BOSS die de signaalruisverhouding (S/N) van de A/D- en D/Aconvertoren drastisch verbetert.

Bijlagen

Bijlagen

For the U.K.

Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
