GEBRUIKSAANWIJZING Synthesis ELICA

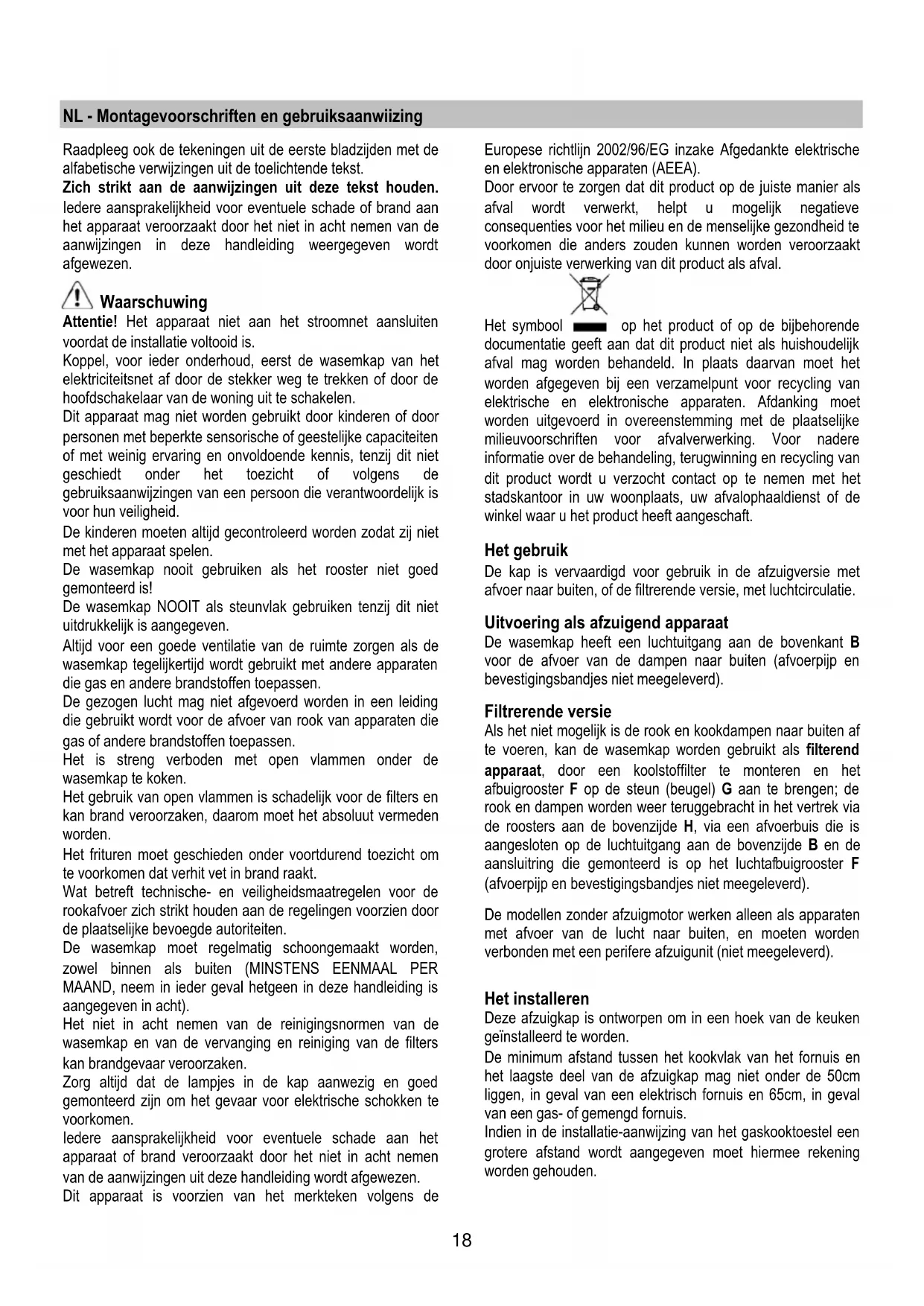

Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.18 NL - Montagevoorschriften en gebruiksaanwiizing Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst. Zich strikt aan de aanwijzingen uit deze tekst houden. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. Waarschuwing Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen. De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt. Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten. De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen. Iedere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. Het gebruik De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie. Uitvoering als afzuigend apparaat De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen naar buiten (afvoerpijp en bevestigingsbandjes niet meegeleverd). Filtrerende versie Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstoffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes niet meegeleverd). De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd). Het installeren Deze afzuigkap is ontworpen om in een hoek van de keuken geïnstalleerd te worden. De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.19 Elektrische aansluiting De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen. Attentie: alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is. Montage De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden. afb. 5-6-7-8-9-10-11-12-13-14-15 Attentie! We raden aan de afzuigkap door een bevoegde technische monteur te laten installeren, het is noodzakelijk dat de kap met grote bekwaamheid gemonteerd wordt. Voor de installatie is een professionele waterpas, een boor met Ø8mm punten, voor de muur, en Ø3,5mm punten voor het metaal en een kruis schroevendraaier nodig. Tijdens het maken van de elektrische aansluiting, koppel de afzuigkap van het elektriciteitsnet af met de hoofdschakelaar in uw woning. Verwijder het/de vetfilter/s en het frame van het koolstoffilter.

1. Teken met een potlood 2 paar lijnen, HORIZONTAAL op

de rechter en linker muur, in overeenstemming met de hoek van de keuken waar de afzuigkap gemonteerd moet worden: Het eerste paar geeft de afstand tussen het kookvlak en de afzuigkap aan, deze dienen tevens als verwijspunten voor de installatie van de hoekstaven . Attentie! De hoekstaven moeten geïnstalleerd worden als het niet zeker is dat de muren precies loodrecht op elkaar liggen. Het tweede paar, 50mm hoger ten opzichte van het eerste paar, geeft de ligging van de onderkant van de draagstructuur van de afzuigkap aan.

2. Doe de draagstructuur op de hoek van de muur zodanig

dat de, linker en rechter, zijkanten op dezelfde afstand vanaf de muurhoek liggen (controleer bovendien of de kant met de horizontale gaten naar boven toe gekeerd is), teken en boor de 4 externe gaten, steek 4 muurpluggen in en bevestig deze met 4 schroeven.

3. Maak de onderste steunstaaf aan de draagstructuur, met

4. Controleer of de linker en de rechter muur van de hoek

van de keuken waar de kap gemonteerd moet worden exact loodrecht zijn, als dat niet het geval is plaats de hoeksteunen: Plaats de hoeksteunen op de rechter en linker muur. Opmerking: de onderste zijde van de hoeksteunen moet samenvallen met de onderste lijnen die eerder op de muur getrokken zijn – bovendien moeten beide overeenkomen met de hoek van de muur, liefst met elkaar een enkele lijst vormend, van rechts naar links. Teken en boor de 6 gaten, steek 6 muurpluggen in en, met 6 schroeven en schijven, maak de hoekstaven aan de muur vast.

5. Plaats de draagbeugel van de schouwen „G“ aan de

muur tegen het plafond aan zodat de linker en rechter zijkanten, even ver van de hoek van de muur liggen, gebruik de draagbeugel van de schouwen als boormal en teken met een potlood 4 gaten, boor de gaten en steek 4 pluggen in. Afzuigend apparaat / Filterend apparaat: Maak de draagbeugel van de schouwen aan de muur vast met 4 schroeven. Alleen voor het filterend apparaat: regel de gewenste lengte van de luchtgeleider F naargelang de breedte van de draagbeugel van de schouwen G, maak de verlengstukken met 2 schroeven vast en maak de luchtgeleider aan het draagbeugel van de schouwen G vast met 4 schroeven.

6. Hang de afzuigkap aan de onderste draagbeugel.

7. a.-b. Doe het onderste deel van de afzuigkap in de

zuiggroep. c. Bevestig de onderkant van de afzuigkap aan de zuiggroep met 6 schroeven. Attentie! De afzuigkap is nog niet definitief aan de muur vastgemaakt, daarom moet de volgende handeling zeer zorgvuldig worden uitgevoerd om te voorkomen dat de kap van de draagbeugel losraakt en dus letsels aan personen of schade aan zaken worden veroorzaakt.

8. Maak de elektrische verbinding tussen de twee delen.

9. Regel de afstand van de afzuigkap van de muur en regel

de horizontale stand van de kap door middel van de twee regelschroeven op de haken van de afzuigkap. Indien er hoekstaven gemonteerd zijn (de keukenhoek is NIET loodrecht): controleer of de afzuigkap goed op de hoekstaven steunt. Indien er geen hoekstaven gemonteerd zijn (de keukenhoek is loodrecht): a. controleer of de onderkant van de afzuigkap precies horizontaal ligt (als deze goed gemonteerd is moet ze samenvallen of parallel zijn met de onderste horizontale lijn op de muur (zie montagehandeling 1). b. teken met een potlood de twee punten (links en rechts) voor de definitieve bevestiging. c. maak de afzuigkap los en boor 2 gaten, steek 2 muurpluggen in, bevestig weer de kap en maak deze definitief vast met 2 schroeven en schijven.

10. Maak de motorgroep definitief aan de draagstructuur

vast: boor het leigat van Ø3,5mm op de draagstructuur, ga door de onderste opening, aan de binnenkant van de motorruimte, maak vervolgens definitief met 1 schroef en schijf vast.20

11. Verbind een pijp voor de afvoer van dampen (pijp en

bevestigingsbandjes niet meegeleverd, ze moeten apart aangeschaft worden) aan de verbindingsring, boven de zuigmotor gelegen. Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoer naar buiten, (afzuigend apparaat) of aan de luchtgeleider F (filterend apparaat).

12. Maak de elektrische aansluiting.

13. Plaats de schouwen en maak deze boven met 2

schroeven (20a) vast aan de draagbeugel van de schouwen „G“ (20b).

14. Laat het onderste deel van de schouw glijden ter

afdekking van de zuiggroep totdat deze in de daarvoor bestemde plaats op de kap ingevoerd wordt.

15. Plaats de twee zijafdekkingen – klik bevestiging – de

twee delen kunnen niet verwisseld worden. Monteer weer het frame van het koolstoffilter en het/de vetfilter/s en controleer vervolgens of de afzuigkap goed functioneert. Beschrijving van de wasemkap afb. 1

3. Handgreep voor ontgrendeling van het vetfilter

7. Luchtuitgang (alleen voor gebruik als filterend apparaat)

Werking In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten. Om de afzuigkap aan te zetten De control ball is een balanceer schakelaar. Door herhaaldelijk de control ball naar rechts te drukken zal de afzuigkap aangaan en de zuigkracht gekozen worden, tot de intensieve zuigkracht, door nogmaals naar rechts te drukken zal de afzuigkap uitgaan. Om het licht aan te zetten De control ball naar links drukken: eenmaal drukken voor zacht licht, opnieuw drukken voor hel licht, opnieuw drukken om het licht uit te doen. Onderhoud Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet. Schoonmaak De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN! Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Vetfilter afb. 2 Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Om het vetfilter B te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep. Koolstoffilter (alleen voor filterend apparaat) afb. 3 Houdt de lastige kookgeuren vast. De koolstoffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65°C (in het geval van een reiniging in de vaatmachine voer een volledige wascyclus uit en zonder vaten). Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minuten op 100°C. Vervang het matje om de 3 jaar en elke keer dat het doek beschadigt is. Verwijder het filterhouder frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90° te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijn plaats (j). Er kan een traditioneel, niet wasbaar en niet herbruikbaar, koolstoffilter worden gebruikt; dit moet om de 3 a 4 maanden worden vervangen. Structuur en matje van het koolstoffilter zijn aan elkaar bevestigd daarom moet, de eventueel met de wasemkap meegeleverde structuur niet worden gebruikt.21 Voer hem in zijn zitting en zet hem met de speciale sluitingen vast. Vervanging lampjes afb. 4 Sluit de stroom af. Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

1. haal de bescherming weg door het op te lichten met een

kleine schroevendraaier of iets dergelijks.

2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

3. Sluit de lampenkap weer (klikt op zijn plaats).
