MANUALE UTENTE Synthesis ELICA

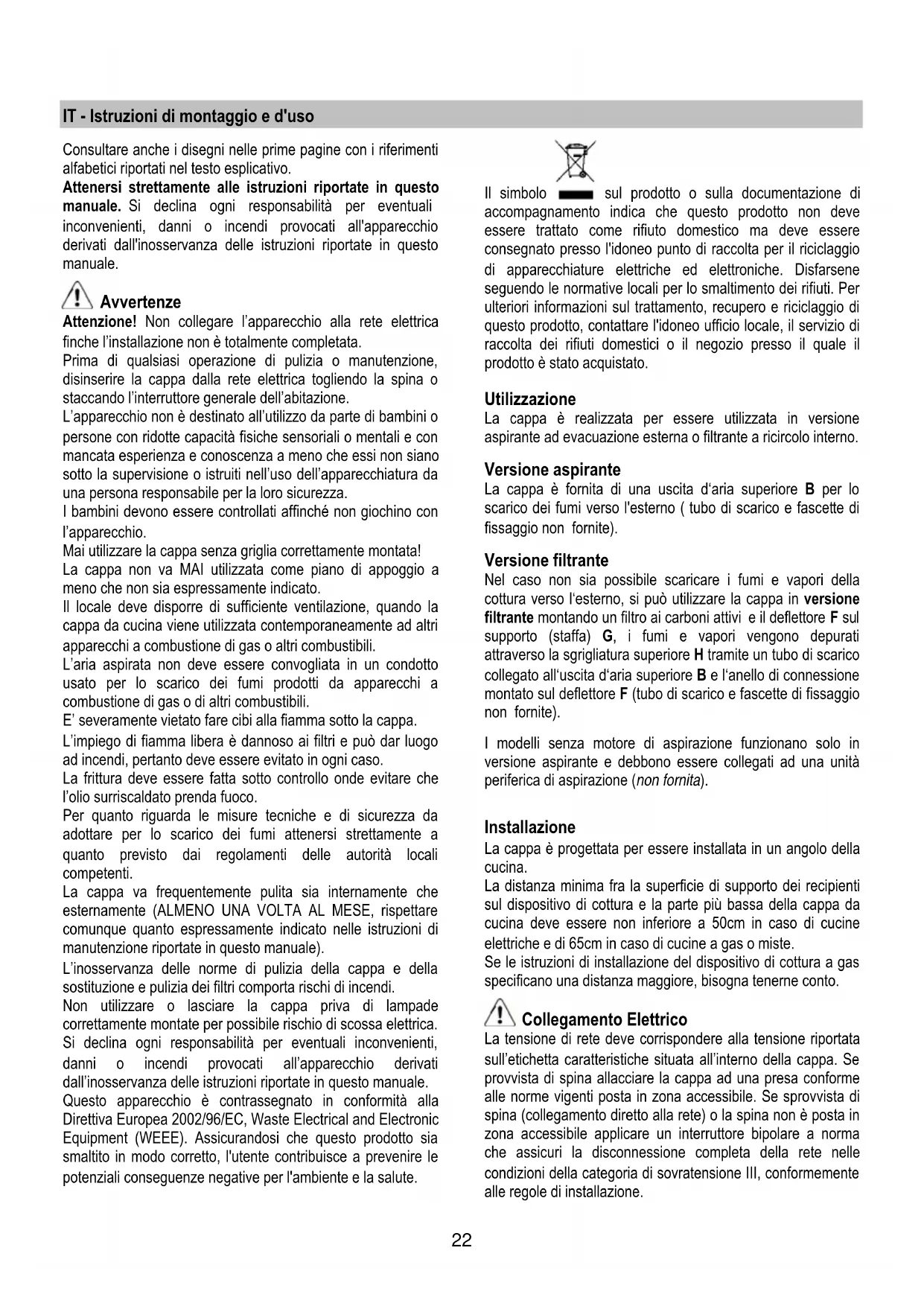

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.22 IT - Istruzioni di montaggio e d'uso Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. Avvertenze Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l’apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Versione aspirante La cappa è fornita di una uscita d‘aria superiore B per lo scarico dei fumi verso l'esterno ( tubo di scarico e fascette di fissaggio non fornite). Versione filtrante Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può utilizzare la cappa in versione filtrante montando un filtro ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati attraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all‘uscita d‘aria superiore B e l‘anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite). I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita). Installazione La cappa è progettata per essere installata in un angolo della cucina. La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.23 Attenzione: prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. Montaggio La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa. Fig.5-6-7-8-9-10-11-12-13-14-15 Attenzione! Si consiglia di far installare questa cappa da un tecnico installatore qualificato, è infatti necessario procedere all'installazione con la massima perizia. Per l'installazione è necessario disporre di una livella di tipo professionale e di un trapano con punte da Ø8mm per muro e Ø3,5mm per metallo, un cacciavite con punta a croce. Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico. Rimuovere il/i filtro/i grassi ed il telaio del filtro al carbone.

1. Con una matita, eseguire 2 coppie di linee

PERFETTAMENTE ORIZZONTALI sulle pareti destra e sinistra corrispondenti all'angolo della cucina dove si vuole montare la cappa: La prima coppia rappresenta la distanza tra il piano di cottura e la cappa, servirà anche come riferimento per l'installazione delle staffe angolari. Attenzione! Le staffe angolari vanno installate se non si è sicuri che le pareti che formano l'angolo siano perfettamente perpendicolari. La seconda coppia, più in alto rispetto alla prima di 50mm, ad indicare il posizionamento del lato inferiore della struttura di sostegno della cappa.

2. Appoggiare la struttura di sostegno sull'angolo della

parete in maniera che i suoi lati, destro e sinistro, siano equidistanti dall'angolo della parete (verificare inoltre che il lato con la serie di fori orizzontali sia rivolto verso l'alto), segnare i 4 fori esterni e forare, inserire 4 tasselli a muro e fissare, con 4 viti.

3. Fissare la staffa di supporto inferiore alla struttura di

sostegno con 4 viti.

4. Verificare che l'angolo della cucina dove si vuole montare

la cappa abbia le pareti destra e sinistra perfettamente perpendicolari, altrimenti installare le carenature angolari: Appoggiare le carenature angolari alla parete destra e sinistra. Nota: il lato inferiore delle carenature angolari deve coincidere con la coppia di linee più bassa precedentemente tracciate sul muro - entrambe inoltre debbono coincidere con l'angolo della parete, possibilmente formando tra di loro una cornice unica e continua, dal lato destro al sinistro. Segnare i 6 fori e forare, inserire 6 tasselli a muro e , con 6 viti e rondelle, fissare alla parete le staffe angolari.

5. Applicare la staffa di supporto camini „G“ alla parete

aderente al soffitto in maniera che i suoi lati, destro e sinistro, siano equidistanti dall'angolo della parete, utilizzare la staffa di supporto camini come schema di foratura e segnare con la matita 4 fori, eseguire i fori, inserire 4 tasselli. Versione aspirante / Versione filtrante: Fissare la staffa di supporto camini alla parete con 4 viti. Solo versione filtrante: regolare l'estensione del deflettore F in base alla larghezza della staffa di supporto camini G fissare le prolunghe con 2 viti e fissare il deflettore alla staffa di supporto camini G con 4 viti.

6. Appendere la cappa alla staffa di supporto inferiore.

7. a.-b. Infilare la parte inferiore della cappa al gruppo

aspirante. c. Fissare la parte inferiore della cappa al gruppo aspirante con 6 viti. Attenzione! La cappa non è ancora definitivamente fissata alla parete, perciò ogni successiva operazione va eseguita con cautela al fine di evitare che la cappa si sganci dalla staffa di supporto e causi danni a persone o cose.

8. Eseguire le connessioni elettriche fra le due parti.

9. Regolare la distanza della cappa dalla parete e l’assetto

orizzontale della cappa, tramite le 2 viti di regolazione poste sui ganci della cappa. Se sono state montate le staffe angolari (angolo della cucina NON perfettamente perpendicolare): verificare che la cappa si appoggi perfettamente sulle staffe angolari. Se non sono state montate le staffe angolari (angolo della cucina perfettamente perpendicolare): a. verificare che la parte inferiore della cappa sia perfettamente orizzontale (se montata correttamente questa dovrebbe coincidere o essere parallela con la linea orizzontale più bassa segnata sul muro (vedi operazione di montaggio 1). b. segnare con una matita i due punti (destro e sinistro) di fissaggio definitivo. c. sganciare la cappa ed eseguire 2 fori, inserire 2 tasselli a muro, riagganciare la cappa e fissare definitivamente con 2 viti e rondelle.

10. Fissare definitivamente il gruppo motore alla struttura di

sostegno: con un trapano eseguire un foro pilota da Ø3,5mm sulla struttura di sostegno passando attraverso il foro posto in basso all'interno del vano motore, dopodiché fissare definitivamente con 1 vite e rondella.

11. Eseguire la connessione di un tubo (tubo e fascette per il

fissaggio non fornite, da acquistare) per lo scarico dei fumi all’anello di connessione posto sopra l’unità motore aspirante. L’altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l’esterno in caso di utilizzo della cappa in versione aspirante o al deflettore F in caso di utilizzo della cappa in versione filtrante.

12. Eseguire la connessione elettrica.

13. Applicare i camini e fissarli sopra con 2 viti (20a) alla

staffa di supporto camini „G“ (20b).

14. Far scivolare la sezione inferiore del camino a copertura24

completa del gruppo aspirante sino ad inserirlo nell' apposita sede sopra la cappa.

15. Applicare le due coperture laterali - fissaggio da incastro

- le parti non sono intercambiabili. Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa. Descrizione della cappa Fig. 1

1. Pannello di controllo

2. Filtro antigrasso

3. Maniglia di sgancio del filtro antigrasso

7. Uscita aria (solo per utilizzo in versione filtrante)

Funzionamento Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. Per accendere la cappa La control ball è un interruttore a bilanciere. Premendo la control ball verso destra ripetutamente si accende la cappa e si seleziona la potenza di aspirazione sino all‘intensivo, premendo ancora a destra la cappa si spegne. Per accendere la luce Premere la control ball verso sinistra: una volta per avere luce soffusa, premere ancora per avere luce piena, premere ancora per spengere la luce. Manutenzione Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Pulizia La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Attenzione: L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze. Filtro antigrasso Fig. 2 Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi B tirare la maniglia di sgancio a molla. Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 3 Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno). Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa. Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j). E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi. Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato. Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli appositi dispositivi.25 Sostituzione Lampade Fig. 4 Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite

a taglio o simile utensile.

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

3. Richiudere la protezione (fissaggio a scatto).
