MANUAL DE USUARIO Synthesis ELICA

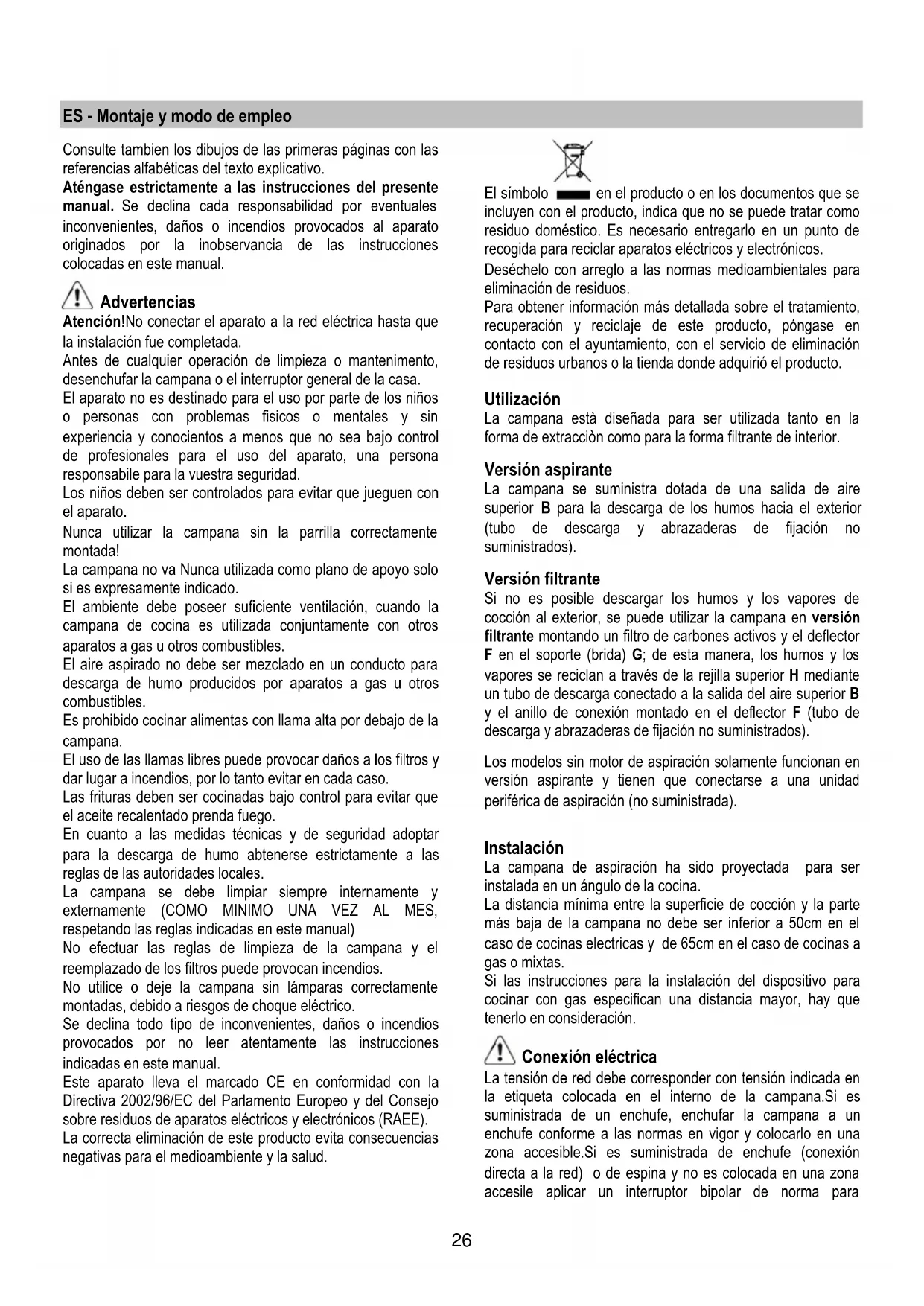

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.26 ES - Montaje y modo de empleo Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo. Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. Advertencias Atención!No conectar el aparato a la red eléctrica hasta que la instalación fue completada. Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa. El aparato no es destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsabile para la vuestra seguridad. Los niños deben ser controlados para evitar que jueguen con el aparato. Nunca utilizar la campana sin la parrilla correctamente montada! La campana no va Nunca utilizada como plano de apoyo solo si es expresamente indicado. El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles. El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles. Es prohibido cocinar alimentas con llama alta por debajo de la campana. El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso. Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego. En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo abtenerse estrictamente a las reglas de las autoridades locales. La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual) No efectuar las reglas de limpieza de la campana y el reemplazado de los filtros puede provocan incendios. No utilice o deje la campana sin lámparas correctamente montadas, debido a riesgos de choque eléctrico. Se declina todo tipo de inconvenientes, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Utilización La campana està diseñada para ser utilizada tanto en la forma de extracciòn como para la forma filtrante de interior. Versión aspirante La campana se suministra dotada de una salida de aire superior B para la descarga de los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no suministrados). Versión filtrante Si no es posible descargar los humos y los vapores de cocción al exterior, se puede utilizar la campana en versión filtrante montando un filtro de carbones activos y el deflector F en el soporte (brida) G; de esta manera, los humos y los vapores se reciclan a través de la rejilla superior H mediante un tubo de descarga conectado a la salida del aire superior B y el anillo de conexión montado en el deflector F (tubo de descarga y abrazaderas de fijación no suministrados). Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada). Instalación La campana de aspiración ha sido proyectada para ser instalada en un ángulo de la cocina. La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. Conexión eléctrica La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interno de la campana.Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible.Si es suministrada de enchufe (conexión directa a la red) o de espina y no es colocada en una zona accesile aplicar un interruptor bipolar de norma para27 asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención:antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. Montaje La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su parede/techo. La/El pared/techo debe ser lo suficientemente fuerte para sostener el peso de la campana. Fig. 5-6-7-8-9-10-11-12-13-14-15 Atención! Se aconseja que la campana de aspiración sea instalada por un técnico calificado. Es necesario proceder a la instalación con la máxima habilidad. Para la instalación es necesario un nivel de tipo profesional y un taladro con puntas de Ø8mm para pared e Ø3,5mm para metal, un destornillador con punta cruz. Desconectar la campana operando en el cuadro general domestico durante las fases de conexión eléctrica. Quitar el bastidor del filtro de carbón y el/los filtro/s de grasas.

1. Con un lápiz, hacer 2 parejas de líneas

PERFECTAMENTE HORIZONTALES en la pared derecha e izquierda, correspondientes al ángulo de la cocina donde se desea montar la campana: La primera pareja, representa la distancia entre la placa de cocina y la campana, servirá también como referencia para la instalación de las bridas angulares. Atención! Las bridas angulares no deben ser instaladas si no se está seguro de que las paredes que forman el ángulo, son perfectamente perpendiculares. La segunda pareja, más en alto con respecto a la primera de 50mm, para mostrar el posicionamiento del lado inferior de la estructura de soporte de la campana.

2. Apoyar la estructura de soporte en el ángulo de la pared

para que sus lados, derecho e izquierdo, sean equidistantes desde el ángulo de la pared (además, es necesario acertarse de que el lado con la serie de orificios horizontales se dirija hacia lo alto), marcar los 4 orificios exteriores y perforar, introducir 4 tacos de pared y fijar con 4 tornillos.

3. Fijar la pata de suspensión inferior a la estructura de

soporte con 4 tornillos.

4. Comprobar que el ángulo de la cocina donde se desea

instalar la campana tenga ambas paredes perfectamente perpendiculares, de otra manera instalar los carenados angulares: Apoyar los carenados angulares en la pared derecha e izquierda. Nota: el lado inferior de los carenados angulares debe concordar con la parejas de líneas más bajas que habían sido previamente trazadas en la pared. Además, ambas deben concordar con el ángulo de la pared, posiblemente formando entre ellas una recuadro único y continuo, desde el lado derecho al izquierdo. Marcar los 6 foros y perforar, introducir 6 tacos de pared y con 6 tornillos y arandelas, fijar a la pared las bridas angulares.

5. Aplicar las bridas de soporte del conducto de humos „G“

a la pared que adhiere al techo de manera que sus lados, derecho e izquierdo, sean equidistantes del ángulo de la pared, utilizar la pata de suspensión del conducto de humos como esquema de perforación y marcar con el lápiz 4 orificios, hacer los orificios, introducir 4 tacos. Versión aspirante / Versión filtrante: Fijar las bridas de soporte del conducto de humos en la pared con 4 tornillos. Solo versión filtrante: ajustar la alargadera del deflector F según la anchura de la pata de sustentación del conducto de humos G fijar las alargaderas con 2 tornillos y fijar el deflector a las bridas de soporte del conducto de humos G con 4 tornillos.

6. Colgar la campana a la pata de suspensión inferior.

7. a.-b. Introducir la parte inferior de la campana en el

grupo aspirante. c. Fijar la parte inferior de la campana al grupo aspirante con 6 tornillos. Atención! La campana no está todavía fija a la pared, por este motivo cada operación sucesiva debe ser llevada a cabo con cautela para evitar que la campana se desenganche de las bridas de soporte y cause daños a personas o cosas.

8. Establecer las conexiones eléctricas entre ambas partes.

9. Ajustar la distancia de la campana desde la pared con

disposición horizontal de la campana, a través de los dos tornillos de ajuste puestos sobre los ganchos de la campana. Si no han sido montadas las bridas angulares (ángulo de la cocina NO perfectamente perpendicular): comprobar que la campana se apoye perfectamente sobre las bridas angulares. Si no han sido montadas las bridas angulares (ángulo de la cocina perfectamente perpendicular): a. comprobar que la parte inferior de la campana sea perfectamente horizontal (si ha sido instalada correctamente ésta debería concordar con o ser paralela con la línea horizontal más baja indicada en la pared (ver operación de montaje 1). b. marcar con un lápiz los dos puntos (derecho e izquierdo) de ajuste definitivo. c. desenganchar la campana y hacer 2 orificios, introducir 2 tacos de pared, enganchar de nuevo la campana y fijar definitivamente con 2 tornillos y arandelas.

10. Fijar definitivamente el grupo motor a la estructura de

soporte: con un taladro hacer un orificio piloto de Ø3,5mm sobre la estructura de soporte pasando a través del orificio puesto en la parte baja, en el interior del espacio de máquinas, después fijar definitivamente con 128 tornillo y arandela.

11. Establecer la conexión de un tubo (tubo y bridas de

fijación no proveídos, deben ser comprados) para la descarga de humos al anillo de conexión puesta arriba de la unidad motriz aspirante. La otra extremidad del tubo tendrá que ser conectada a un dispositivo de expulsión humos hacia el exterior en caso de uso de la campana en versión aspirante o al deflector F en caso de uso de la campana en versión filtrante.

12. Establecer la conexión eléctrica.

13. Aplicar los conductos de humos y fijarlos arriba con 2

tornillos (20a) a las bridas de soporte del conducto de humos „G“ (20b).

14. Hacer deslizar la sección inferior del conducto de humos

a cobertura completa del grupo aspirante hasta introducirlo en la sede apropiada arriba de la campana.

15. Emplear las dos coberturas laterales - ajuste a encaje -

las partes no son intercambiables. Montar de nuevo el bastidor del filtro de carbón y el/los filtro/s de grasas y controlar el perfecto funcionamiento de la campana. Descripción de la campana Fig. 1

5. Protección contra vapores

6. Chimenea telescópica

7. Salida del aire (sólo para uso en versión filtrante)

Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. Para encender la campana La control ball es un interruptor que gira. Apretandolo varias veces hacia la derecha se enciende la campana y se selecciona la potencia de aspiración hasta la intensiva, apretando otra vez a la derecha la campana se apaga. Para encender la luz Apriete la control ball hacia la izquierda: una vez para tener una luz débil, apriete otra vez para tener una luz normal y apriete otra vez más para apagarla. Mantenimiento PRECAUCIÓN! Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente. Limpieza La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza la mantención de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! Atención: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas. Filtro antigrasa Fig. 2 Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Para desmontar el filtro antigrasa B, tirar de la manija de desenganche de muelle. Filtro al carbón activo (solamente para la versión filtrante) Fig. 3 Retiene los olores desagradables producidos por el cocinado de alimentos. El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana. Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j).29 Es posible utilizar un filtro de carbón tradicional, que no sea lavable , ni se pueda regenerar, y que se sustituye cada 3-4 meses. Estructura colchón del filtro al carbóno están soldados juntos, la eventual estructura suministrada con la campana por lo tanto no debe utilizarse. Para la utilizaciòn de dicho filtro insertar en su hueco y fijar moviendo en sus mecanismos. Sustitución de la lámpara Fig. 4 Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías.

1. Extraer la protección haciendo palanca con un pequeño

destornillador de boca plana o una herramienta similar.

2. Sustituir la lámpara dañada.

Utilizar sólo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.

3. Cerrar el plafón (fijación a presión).
