Producttype	Vitrokeramische kookplaat
Merk	BRANDT
Model	TV623BT1
Voeding	220-240 V ~ / 400 V 2N ~
Aantal kookzones	4 zones (waarvan één extra zone)
Type zones	Radiant / Halogeen (afhankelijk van model)
Bediening	Touch met + en - toetsen
Timer	Ja, instelbaar op één zone tegelijk
Kinderslot	Ja, vergrendeling van bediening uit of tijdens gebruik
Auto-Stop systeem	Ja, automatische uitschakeling na 1 tot 10 uur afhankelijk van vermogen
Restwarmte-indicator	Ja, lampje of H-weergave
Extra zone	Ja, alleen te gebruiken wanneer de hoofdzone aan is
Reiniging van lichte vervuiling	Sanitaire spons en warm water
Reiniging van ingebrande vervuiling	Speciale glasschraper daarna sanitaire spons
Reiniging van kalkvlekken	Warme witte alcoholazijn
Wekelijks onderhoud	Speciaal product voor vitrokeramisch glas met siliconen
Aanbevolen pannen	Platte bodem, roestvrij staal, aluminium, geëmailleerd staal
Installatie	Inbouw in werkblad, minimale afstand 4 cm tot muur
Milieubescherming	Recyclebare materialen, voldoet aan AEEA-richtlijn
Klantenservice	Contactgegevens aan het einde van de handleiding, website www.brandt.com

Veelgestelde vragen - TV623BT1 BRANDT

Hoe schakel ik een kookzone in?

Druk op de aan/uit-toets van de gewenste zone. Een knipperende 0 en een pieptoon geven aan dat de zone is ingeschakeld. U kunt dan het vermogen instellen met de + of - toetsen.

Hoe activeer ik het kinderslot?

Houd de vergrendelingstoets ingedrukt tot de LED oplicht en een pieptoon klinkt. De kookplaat is dan vergrendeld. Om te ontgrendelen, houd dezelfde toets ingedrukt tot de LED uitgaat en een dubbele pieptoon klinkt.

Wat te doen bij overstroming op de bediening?

Reinig onmiddellijk het bedieningspaneel en verwijder alle voorwerpen. Als het apparaat elke 10 seconden een pieptoon geeft en -- of F7 weergeeft, reinig dan en start het koken opnieuw.

Hoe gebruik ik de timer?

Zet de zone aan en stel het vermogen in. Druk op de timertoets om de zone te selecteren, stel vervolgens de tijd in met + of -. Een punt op het display licht op ter bevestiging. Na afloop wordt de zone uitgeschakeld en klinkt een pieptoon.

Waarom blijft het display branden na uitschakeling?

Dit is de restwarmte-indicator. Zolang de zone heet is, blijft een lampje of een H branden. Raak de zone niet aan, verbrandingsgevaar.

Hoe reinig ik de vitrokeramische kookplaat?

Gebruik voor lichte vervuiling een sanitaire spons en warm water. Voor aangebrande resten gebruikt u een speciale glasschraper en daarna een spons. Voor kalkvlekken, warme witte alcoholazijn. Onderhoud wekelijks met een speciaal product voor vitrokeramisch glas.

Wat te doen als de kookplaat niet inschakelt?

Controleer de elektrische voeding (zekeringen, aardlekschakelaar). Als het display uit is, controleer dan de aansluiting. Als er een melding zoals 'A' verschijnt, is het kinderslot actief, ontgrendel het.

Welke pannen gebruiken?

Gebruik pannen met een platte bodem, bij voorkeur van roestvrij staal, aluminium of geëmailleerd staal. De bodemdiameter moet gelijk aan of groter zijn dan de bedrukte zone voor optimale efficiëntie.

Hoe schakel ik een kookzone uit?

Druk op de aan/uit-toets van de betreffende zone, of verlaag het vermogen tot 0 met de - toets. Het display gaat uit.

Wat te doen bij een barst in het glas?

Koppel het apparaat onmiddellijk los (zekeringen of aardlekschakelaar) om elektrische schokken te voorkomen. Gebruik de kookplaat niet meer en neem contact op met de klantenservice.

GEBRUIKSAANWIJZING TV623BT1 BRANDT

U hebt een kookplaat van BRANDT aangeschaft. Wij willen u hier graag voor bedanken.

Wij hebben bij het ontwerpen van dit apparaat gebruikgemaakt van onze passie en onze knowhow om zo goed mogelijk aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

In het gamma van BRANDT producten vindt u ook een ruime keuze aan ovens, magnetrons, afzuigkappen, fornuizen, vaatwassers, wasmachines, droogtrommels, koelkasten en diepvriezers, die u kunt afstemmen op uw nieuwe kookplaat van BRANDT.

Kijk ook op onze site www.brandt.com, waar u al onze producten en nuttige en aanvullende informatie vindt.

BRANDT

Wij streven voortdurend naar verbetering van onze producten. Daarom behouden we ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk

Voor installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

www.brandt.com

INHOUD

Veiligheidsaanwijzingen 56 - Respect voor het milieu 56 - Beschrijving van het apparaat 57

Keuze van de plaat 58 Inbouw 58 Aansluiting 59

2 / GEBRUIK VAN HET APPARAAT

• Beschrijving van de bovenzijde 60
• Kookpotten voor glaskeramiek 61 Beschrijving van de bedieningen 62 Aanzetten van de kookplaat 62
• Instellen van het vermogen 62
• Stop kookplaat 62
• Extra zone 62
• Instellen van de schakelklokken 62
• Gebruik van de kinderbeveiliging 63
• Beveiligingen bij kookplaat in werking 63

3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

• Onderhoud van het apparaat 64
• Onderhoud van het apparaat 64

4 / SPECIALE MEDEDELINGEN, INCIDENTEN

Bij de inwerkingstelling 65 Bij het aanzetten 65 Tijdens het gebruik 65

5 / KOOKTABEL 66

NL VEILIGHEIDSAANWIJZINGEN

VEILIGHEIDSAANWIJZINGEN

Deze kookplaat is bestemd voor particulieren in een huishoudelijke omgeving.

Deze kookplaten zijn uitsluitend bestemd voor het koken van vaste of vloeibare levensmiddelen en bevatten geen asbesthoudende onderdelen.

Restwarmte

Zolang een kookzone die in gebruik is heet is, brandt een lampje of "H" (naargelang de modellen) relatief aan deze zone op de indicator.

Wanneer een kookzone wordt uitgeschakeld maar de temperatuur hoog blijft, blijft dit lampje branden.

Na een langdurige stroomonderbreking kan een ander lampje oplichten. Dit lampje gaat uit door te drukken op een willekeurige toets. De stralingswarmte van de kookzones kan niet meteen hoog blijven.

Let op

Raak deze zones niet aan, brandwondengevaar.

De halogeenlampen van de kookzones niet aanstaren.

- Kinderbeveiliging

Uw kookplaat is voorzien van een kinderbeveiliging voor vergrendeling van de functies tijdens het koken of wanneer de plaat niet aan staat (zie hoofdstuk: gebruik van de kinderbeveiliging).

Vergeet niet de kinderbeveiliging te ontgrendelen wanneer u de kookplaat opnieuw wilt gebruiken.

Elektrisch gevaar

Zorg ervoor dat de voedingskabel van een elektrisch apparaat aangesloten vlak bij de kookplaat niet in contact komt met de kookzones.

Indien u een scheurtje vaststelt in het glazen oppervlak, het apparaat onmiddellijk

loskoppelen om risico's voor elektrische schokken te voorkomen.

Verwijder daartoe de zekeringen of schakel de hoofdschakelaar uit.

Gebruik de kookplaat niet eerder voordat de glazen bovenplaat is vervangen.

- RESPECT VOOR HET MILIEU

- Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

• Uw apparaat bevat tevens vele recyclebare materialen. Het apparaat is bijgevolg voorzien van dit logo om aan te geven dat de afgedankte apparaten niet met het gewoon huishoudelijk afval dienen te worden weggegooid. De recyclage van de apparaten vanwege de

fabrikant gebeurt in de beste omstandigheden, overeenkomstig de Europese richtlijn 2002/96/EG inzake het elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

• Wij danken u voor uw bijdrage aan de bescherming van het milieu.

Het apparaat dient zo te worden geplaatst dat het stopcontact toegankelijk blijft.

De afstand tussen de rand van het apparaat en de muur (of wand) erachter of ernaast moet minimaal 4 cm bedragen (zone A).

De kookplaat kan rechtstreeks in het werkblad boven de oven, in hoge positie, worden geplaatst. (afstand minstens 10 mm)

INBOUW

Houd u aan de tekening hierboven.

Tussen de kookplaat en het werkblad zorgt een afdichting voor de nodige waterdichtheid.

- Deze afdichting wordt onder de plaat gekleefd. U kunt de plaat rechtstreeks in de uitsnijding passen.

- Deze afdichting wordt geleverd in een etui. Kleef hem onder de kookplaat.

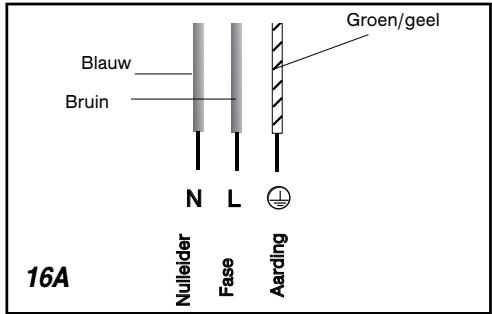

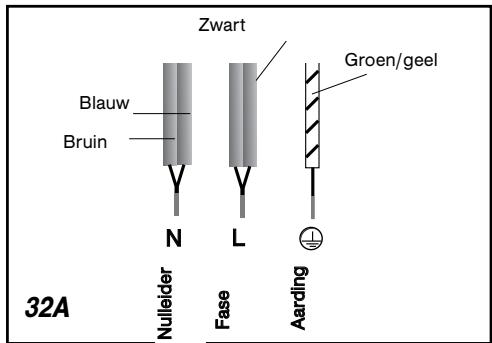

AANSLUITING

Deze kookplaten moeten worden aangesloten op het net met behulp van een stekker, overeenkomstig de voorschriften van IEC 60083 of een eenpolige onderbreker, overeenkomstig de geldende installatieregels.

Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt een lichtcodering op het bedieningspaneel. Wacht ongeveer 30 seconden tot deze informatie verdwijnt voordat u de kookplaat gebruikt (Deze weergave is normaal en indien nodig voorbehouden aan de servicedienst. De gebruiker van de kookplaat dient hier in geen geval rekening mee te houden).

Let op

Indien de voedingskabel is beschadigd moet deze veiligheidshalve door de fabrikant, de servicedienst of ander gekwalificeerd persoon worden vervangen.

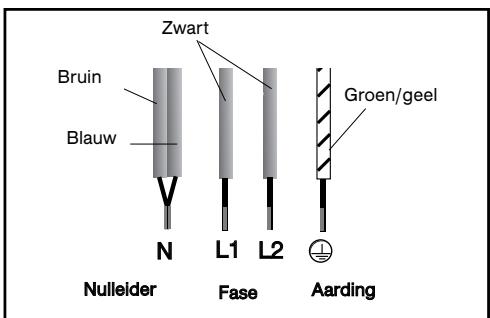

Aansluiting 400V 2N \~-16A

Scheid voor de aansluiting de 2 fasedraden L1 en L2.

Indien bij een aansluiting van 400 V 2N driefasig, de kookplaat niet functioneert, controleer dan of de nulleider goed is aangesloten.

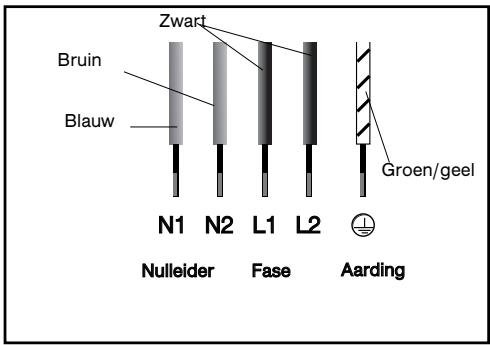

Aansluiting 2x230V 2L+ 2N ~ - 16A

Scheid de draden voor de aansluiting.

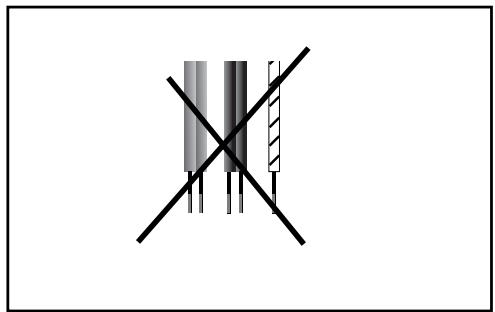

Aansluiting 400V3\~-16A

NL 2 / GEBRUIK VAN HET APPARAAT

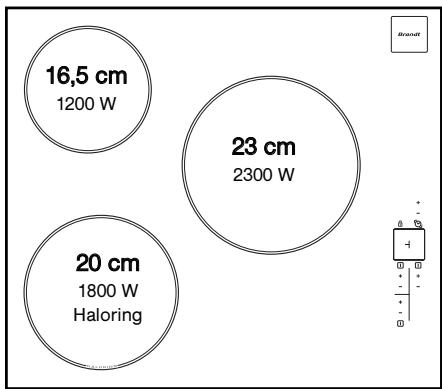

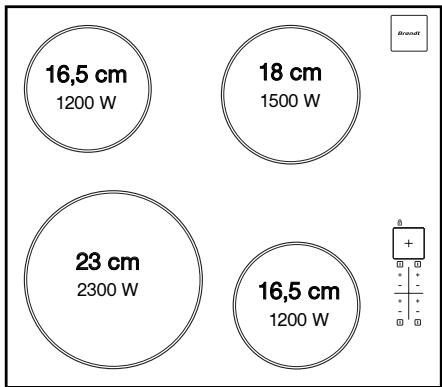

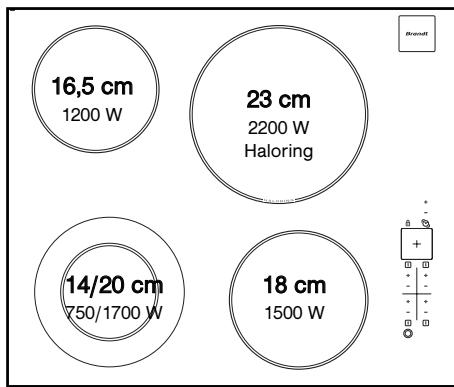

BESCHRIJVING VAN DE BOVENZIJDE

TV 620

TV 621

TV 623

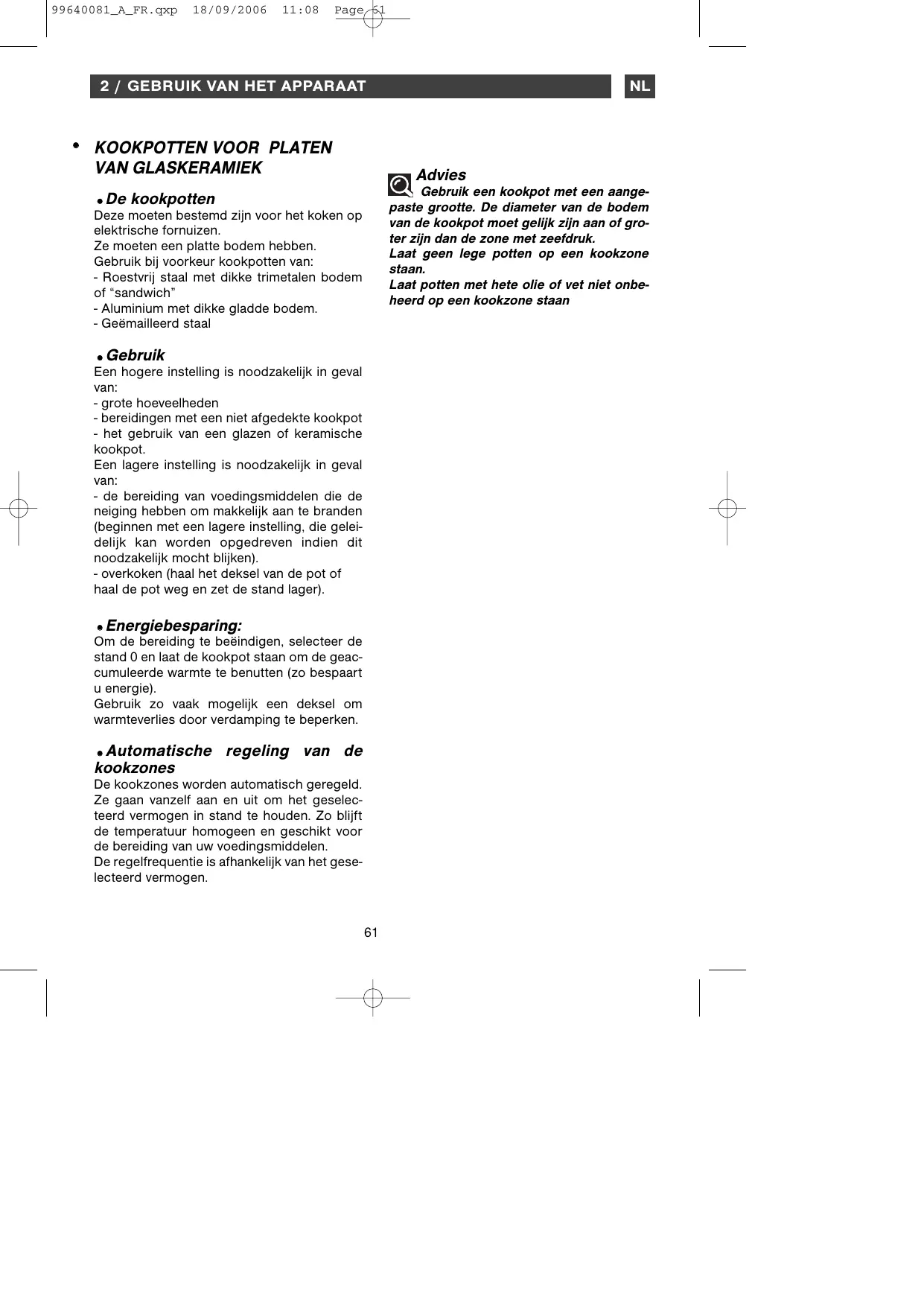

- KOOKPOTTEN VOOR PLATEN VAN GLASKERAMIEK

- De kookpotten

Deze moeten bestemd zijn voor het koken op elektrische fornuizen. Ze moeten een platte bodem hebben. Gebruik bij voorkeur kookpotten van: - Roestvrij staal met dikke trimetalen bodem of "sandwich" - Aluminium met dikke gladde bodem. - Geëmailleerd staal

- Gebruik

Een hogere instelling is noodzakelijk in geval van:

- grote hoeveelheden - bereidingen met een niet afgedekte kookpot - het gebruik van een glazen of keramische kookpot.

Een lagere instelling is noodzakelijk in geval van:

• de bereiding van voedingsmiddelen die de neiging hebben om makkelijk aan te branden (beginnen met een lagere instelling, die geleidelijk kan worden opgedreven indien dit noodzakelijk mocht blijken).
• overkoken (haal het deksel van de pot of haal de pot weg en zet de stand lager).

- Energiebesparing:

Om de bereiding te beëindigen, selecteer de stand 0 en laat de kookpot staan om de geaccumuleerde warmte te benutten (zo bespaart u energie).

Gebruik zo vaak mogelijk een deksel om warmteverlies door verdamping te beperken.

- Automatische regeling van de kookzones

De kookzones worden automatisch geregeld. Ze gaan vanzelf aan en uit om het geselecteerde vermogen in stand te houden. Zo blijft de temperatuur homogeen en geschikt voor de bereiding van uw voedingsmiddelen.

De regelfrequentie is afhankelijk van het geselecteerd vermogen.

Plaats de pot. De diameter van de bodem van de kookpot moet gelijk zijn aan of groter zijn dan de zone met zeefdruk.

Laat geen lege potten op een kookzone staan.

Laat potten met hete olie of vet niet onbeheerd op een kookzone staan.

NL 2 / GEBRUIK VAN HET APPARAAT

BESCHRIJVING VAN DE BEDIENINGEN

toetsen:

Aan/uit

• Voor het instellen van

het kookvermogen

de schakelklok

-Vergrendeling

- AANZETTEN

Druk op de aan/uit toets van de te gebruiken zone. Een knipperende 0 en een pieptoon geven aan dat de zone aan staat. U kunt nu het gewenste kookvermogen instellen. Als u geen kookvermogen instelt, wordt de kookzone automatisch UITgeschakeld.

• Druk op de toetsen - + van de kookzone die u wilt gebruiken om het vermogen in te stellen. Doe hetzelfde voor de andere kookzones.

Druk op de toets start/stop van de gebruikte kookzone of op de toets "-" van het vermogen tot de weergave verdwijnt.

EXTRA ZONE, AFHANKELIJK VAN HET MODEL

De bijkomende kookzone kan alleen worden gebruikt wanneer de hoofdzone in werking is. Om aan te zetten:

• Geef een vermogen aan.
• Druk op de toets ○, een pieptoon bevestigt deze handeling. Het vermogen en een "E" worden afwisselend weergegeven.

Pas het vermogen indien nodig aan. Om te wissen:

• Druk op de toets ⑤, een pieptoon bevestigt deze handeling.

INSTELLEN VAN DE SCHAKELKLOK

Er is een draaiende schakelklok voor de totaliteit van de kookzones. Deze wordt voor één kookzone tegelijk gebruikt.

Door meermaals op de toets te drukken, selecteert u de kookzone waarvoor u de schakelklok wilt gebruiken.

Het draaiende symbool en de schakelklok kunnen alleen worden gebruikt voor ingeschakelde zones.

Om de schakelklok te gebruiken:

• Schakelt u de kookzone in en regelt u het vermogen. Zet u het draaiende symbool op deze kookzone.
• Stelt u de duur in door op “+” of “-” te drukken; een lichtpunt op het vermogendisplay bevestigt uw handeling. Aan het einde van de kookcyclus gaat de zone uit, geeft de schakelklok 0 weer en hoort u een pieptoon.
• Druk op de toets “+” of “-” van de schakelklok om een einde te maken aan de pieptoon.

Om de instellingen van de schakelklok te wijzigen:

Drukt u op de toetsen “+” of “-” van de schakelklok.

Om de schakelklok stop te zetten:

Drukt u gelijktijdig enkele seconden op de toetsen “+” en “-” van de schakelklok of op de toets “-” van de schakelklok tot 0 verschijnt.

Om de schakelklok op een andere kookzone over te zetten:

• Stopt u de lopende schakelklok.
• Verplaatst u de schakelklok naar een andere ingeschakelde kookzone door meermaals op de toets te drukken.

Uw kookplaat heeft een kinderbeveiliging die de bedieningen vergrendelt wanneer de plaat niet is ingeschakeld (bijvoorbeeld bij het reinigen) of tijdens het koken (om de instellingen niet te wijzigen).

Uit veiligheidsoverwegingen is alleen de toets “stop” altijd actief en dient om een kookzone te onderbreken, zelfs wanneer die vergrendeld is.

Hoe vergrendelen?

Druk nu op de vergrendelingstoets tot de led bovenaan oplicht en een pieptoon de handeling bevestigt.

- Plaat vergrendeld in werking

De weergave van de kookzones in werking geeft afwisselend het vermogen en het symbool van de vergrendeling weer.

Wanneer u drukt op de toetsen van het vermogen of de schakelklok van de zones in werking, licht de led van de vergrendeling op en gaat weer uit na enkele seconden.

Alleen de toets "stop" is altijd actief.

Voor de kookzones die niet in werking zijn, gaan de symbolen en de led aan wanneer u drukt op de toetsen start/stop.

Deze weergave verdwijnt na enkele seconden.

- De staat is vergrendeld en uitgeschakeld

De led boven de vergrendelingstoets is UIT. Een korte druk op deze toets doet de led branden.

De led licht op wanneer u drukt op de toets start/stop van een willekeurige zone.

Hoe ontgrendelen?

Druk op de vergrendelingstoets: de led gaat uit en u hoort een dubbele pieptoon. De kookplaat is ontgrendeld.

Advies

Vergeet niet de kookplaat te ontgrendelen vooraleer hem weer te gebruiken (zie hoofdstuk "gebruik kinderbeveiliging").

Indien u de bereiding vergeet stop te zetten, is de kookplaat uitgerust met een beveiliging "Auto-Stop system" die de vergeten kookzone onmiddellijk uitschakelt na een welbepaalde tijd (begrensd tussen 1 en 10 uur volgens het gebruikte vermogen).

Wanneer deze beveiliging in werking treedt, wordt de onderbreking van de kookzone aangegeven met de weergave "AS" of "A" in de bedieningszone en wordt gedurende ongeveer 2 minuten een pieptoon afgegeven. Het volstaat op een willekeurige bedieningstoets te drukken om de pieptoon te onderbreken.

Een dubbele pieptoon bevestigt uw handeling.

NL 3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

BEHOUD VAN HET APPARAAT

De kookpotten niet te hard op de kookplaat neerzetten:

Het glazen oppervlak van de glaskeramische plaat is heel sterk, maar niettemin niet onbreekbaar.

Leg geen warme deksel plat op de kookplaat. Een 'zuignapeffect' zou de plaat kunnen beschadigen.

Voorkom dat de kookpotten over de plaat wrijven, want dit kan na verloop van tijd de bovenzijde van de glaskeramische plaat beschadigen.

Zet geen potten op de lijst of kap (naargelang het model).

Gebruik geen potten met ruwe of oneffen bodem: er kunnen stoffen onder blijven steken die vlekken of krassen op de kookplaat kunnen veroorzaken.

Beschadigingen die de werking van de kookplaat niet storen of onmogelijk maken, vallen niet onder de garantie van dit apparaat.

Geen onderhouds- en ontvlambare producten in het meubel onder de kookplaat opbergen.

Verwarm geen gesloten blikken, want die kunnen ontploffen.

Dat geldt uiteraard voor alle kookstanden.

Gebruik voor het koken nooit aluminiumfolie. In aluminium verpakte producten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten.

Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw kookapparaat.

Laat nooit allerhande dingen op de kookplaat staan (onverwacht aanzetten, krassen ...).

Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat schade toebrengen.

• ONDERHOUD VAN HET APPARAAT

SOORTEN VUIL	GEBRUIK	REINIGINGSMETHOD
Licht.	Huishoudsponden.	Het te reinigen gebied met warm water doorweken, daarna afvegen.
Ingebakken vlekken. Zoete overkoosels, gesmolten plastic.	Huishoudsponden. Speciaal glaskrab-bertje.	Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijde- ren, daarna met de schuurzijde van een huishoudspondsj he resterende vuil ver- wijderen en afvegen.
Kringen en kalkaanslag.	Witte wijnazijn.	Warme witte wijnazijn op de vlekken aan- brengen, lately inwerken en afvegen met een zachte doeck.
Glanzende metalen ver- kleuringen. Wekelijks onderhoud.	Speciaal product voor glaskerami-sche kookplaten.	Een speciaal product voor glaskeramische platen aanbrengen op deplaat, bij voor- keur met siliconen (beschemend effect).
crèmehuishoudsporsvoordelicate vaat		poeder schuurspons

4 / SPECIALE MEDEDELINGEN EN INCIDENTEN

Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSINGEN:
Er verschijnt eenlichtgevend display.	Normale werkung.	Niets.
De installmentie is doorgeslagen.	Verkeerde aansluiting van de kookplaat.	Controleer de conformiteit. Zie hoofdstuk aansluiting.
Slechts=eén zijde werkt.

Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSENGEN:
De kookplaat werkkt Niet en de Lichtgevende displays op het bedieningspaneel blijven uit.	Het apparaat krijgt geen stroom. De voeding of de aan-sluiting is defect.	Controleer de zekerin-gen en de elektrische hoofdschakelaar.
de kookplaat werkkt Niet, het gegeven verschijnt.	De kookplaat is vergrendeld	zie hoofdstuk gelebruik kinderbeveiliging

-In gebruik

UCONSTATEERTHET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSEN:
De kookplaat is gestopt en geeft ongeveer elke 10 secon-den een pieptoon af. Een of F7 verschijnt.	Er isiets overgekookt of er ligt een voorwerp op het bedie-ningspaneel.	Reinig het voorwerp of verwijdert het en ga ver-der met koken.
Een seriekleine of F7 worden weergegeven.	De elektronische schakelingen zichn verhit.	Zie hoofdstuk inbouw.

Let op

Bij een breuk, scheurtje of barst, hoe klein ook, in de glaskeramische plaat,

apparaat onmiddellijk loskoppelen om elektrische schokken te vermijden.

Neem contact op met de Servicedienst.

5 / KOOK LABEL

- GLASKERAMIEK

		BAKKEN EN BRENGEN TOT KOOKPUNT	BRADEN BAKKEN/GOUDBRuin LAAGJE GEVEN HET KOOKPUNT Zacht KOKEN	KOKEN/STOVEN	WARM HOUDEN
		9 8	7 6	5 4 3	2 1
SOEPEN	BOUILION			●
	MAALTIJDSOEPIEN
VIS	COURT-BOUILION		●
	DIEPVRIESWAREN			●
SAUS	DIK OP BASIS VAN BLOEM
	MET BOTER EN EIEREN (BEARNAISE, HOLLANDSE SAUS)				●
	BEREIDE SAUZEN	9 8	7 6	5 4 3	2 1
GROENTE	ANDIJVIE, SPINAZIE			●
	DROGE GROENTEN			●
	GEKOOKTE AARDAPPELEN			●
	GEBAKKEN AARDAPPELEN			●
	GESAUTEERDE AARDAPPELEN			●
	GROENTEN ONTDOOOIEN			●
VLEES	DUNNE LAPJES VLEES	●
	GEBAKKEN BIEFSTUK		●
	GRILLGERECHTEN (GIETIJZEREN GRILL)	●
FRITUUR	DIEPGEVROREN FRIETJES	●
	VERSE FRIETJES	●
		9 8	7 6	5 4 3	2 1
VARIANTEN	SNELKOOKPAN (VANAF HET MOMENT DAT HET BEGINT TE SISSEN)			●
	MOES
	PANNENKOEKEN		●
	ENGELSE CRÈME				●
	GESMOLTEN CHOCOLA
	JAM		●
	MELK			●
	SPIEGLEIEREN		●
	PASTA			●
	BABYPOTJES (BAIN MARIE)				●
	RAGOUT			●
	RIJST			●
	RIJSTEMBRIJ
