| Tipo de produto | Mesa de cozimento vitrocerâmica |
| Marca | BRANDT |
| Modelo | TV623BT1 |
| Alimentação | 220-240 V~ / 400 V 2N~ |
| Número de zonas de cozimento | 4 zonas (incluindo uma zona adicional) |
| Tipo de zonas | Radiante / Halogéneo (conforme o modelo) |
| Comandos | Táteis com teclas + e - |
| Temporizador | Sim, atribuível a uma zona de cada vez |
| Segurança para crianças | Sim, travamento dos comandos parado ou em funcionamento |
| Sistema Auto-Stop | Sim, desligamento automático após 1 a 10 horas conforme a potência |
| Indicador de calor residual | Sim, indicador luminoso ou exibição H |
| Zona adicional | Sim, utilizável apenas com a zona principal em funcionamento |
| Limpeza de sujidades leves | Esponja sanitária e água quente |
| Limpeza de sujidades incrustadas | Raspador especial para vidro, depois esponja sanitária |
| Limpeza de marcas de calcário | Vinagre de álcool branco quente |
| Manutenção semanal | Produto especial para vidro vitrocerâmico com silicone |
| Utensílios recomendados | Fundo chato, aço inoxidável, alumínio, aço esmaltado |
| Instalação | Embutimento na bancada, distância mínima de 4 cm da parede |
| Proteção ambiental | Materiais recicláveis, respeito à diretiva DEEE |
| Serviço pós-venda | Coordenadas no final do manual, site www.brandt.com |
Perguntas frequentes - TV623BT1 BRANDT
Perguntas dos utilizadores sobre TV623BT1 BRANDT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Televisão em formato PDF gratuitamente! Encontre o seu manual TV623BT1 - BRANDT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. TV623BT1 da marca BRANDT.
MANUAL DE UTILIZADOR TV623BT1 BRANDT
PT MANUAL DE INSTALAÇÃO E DE UTILIZAÇÃO
EL ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
NL INSTALLATIE- EN GEBRUIKSHANDLEIDING
Placa de cozinha
Cooking Hob
Placa de cozinha
Μαγειρικές εστίες
Kogebord
Brandt
FR 02

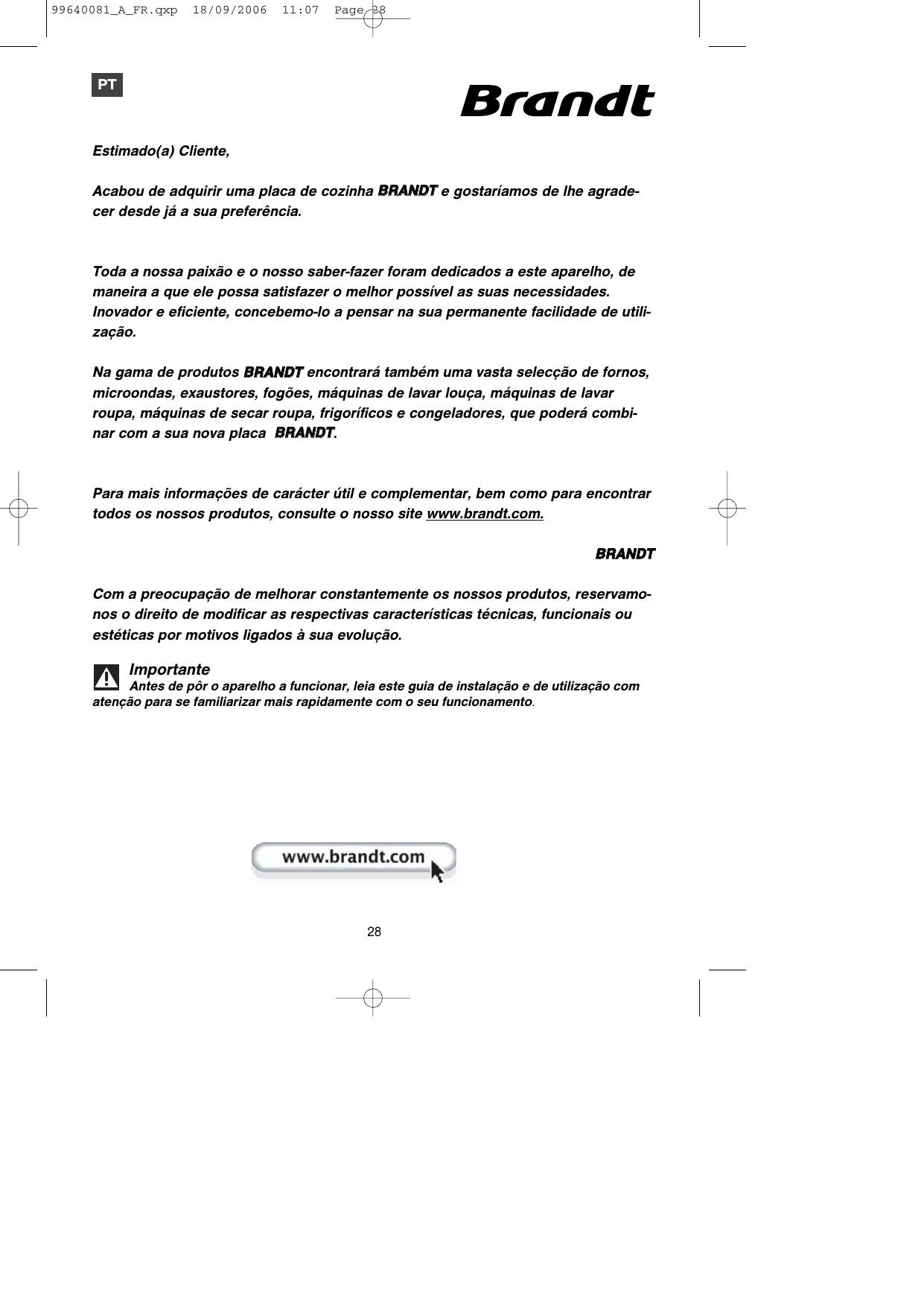

Acabou de adquirir uma placa de cozinha BRANDT e gostaríamos de lhe agradecer desde já a sua preferência.
Toda a nossa paixão e o nosso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possível as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente facilidade de utilização.
Na gama de produtos BRANDT encontrará também uma vasta seleção de fornos, microondas, exaustores, fogões, máquinas de lavar louça, máquinas de lavar roupa, máquinas de secar roupa, frigoríficos e congeladores, que poderá combinar com a sua nova placa BRANDT.
Para mais informações e complementares, bem como para encontrar todos os outros produtos, consulte o nosso site www.brandt.com.
BRANDT
Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.
Importante
Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.
www.brandt.com
ÍNDICE
- Instruções de segurança 30
- Respeito pelo meio ambiente 30
- Descrição do aparelho 31
1 / INSTALAÇÃO DA PLACA DE COZINHA
- Escolha do local de instalação 32
- Encastramento 32 Ligação eléctrica 33
2 / UTILIZAÇÃO DA PLACA DE COZINHA
- Descrição da parte de cima 34 Recipientes para a vitrocerâmica 35
- Descrição dos comandos 36
- Ligar a placa
- Regulação da potência 36 Desligar a placa 36
- Zona adicional 36
- Regulação dos temporizadores 36
- Utilização do Sistema de “segurança para crianças” 37
- Seguranças em funcionamento da placa 37
3 / MANUTENÇÃO CORRENTE DA PLACA
Preservar a placa 38 - Limpar a placa 38
4 / MENSAGENS ESPECÍFICAS E INCIDENTES
- Aquando da colocação em serviço 39
- Aquando da colocação em funcionamento 39
- Durante a utilização 39
5 / TABELA DE COZEDURA 40
PT INSTRUÇÕES DE SEGURANÇA
INSTRUÇÕES DE SEGURANÇA
Esta placa de cozinha foi concebida para ser realizada para uso doméstico.
Concebidas exclusivamente para cozinhar bebidas e geleiras alimentares, estas placas de cozinha não contêm nenhum componente à base de amianto.
- Calor residual
Quando uma zona de cozedura está em posição de paragem, se a sua temperatura for elevada, esta indicação permanece acesa.
Após um corte de corrente prolongado, pode aparecer uma indicação luminosa; esta apagar-se-á antes de uma pressão num dos botões. No entanto, a temperatura das zonas de cozedura radiante pode continuar elevada.
Atenção
Não toque nestas zonas para evitar queimaduras.
Não olhe fixamente para as lâmpadas de halogéneo das zonas de cozedura.
- Sistema de segurança para crianças
A placa de cozinha possui um sistema de segurança para crianças que bloqueia a utilização da mesma durante o funcionamento ou em modo desligado (ver capítulo: utilização do sistema de segurança para crianças).
Não se esqueça de desbloquear o sistema antes de reutilizar a placa.
Perigo elétrico
Verifique se não há nenhum cabo de alimentação de outros aparelhos elétricos que esteja ligado perto da placa de cozinha e que esteja em contacto com as zonas de cozedura.
Se constatar o aparecimento de alguma fenda na superfície do vidro, desligue ime
diatamente a placa para evitar choques elétricos.
Para tal, retire os fusíveis ou acione o disjuntor.
Não voltar a utilizar a placa de cozinha antes da substituição da parte de cima em vidro.
- Os materiais que constituem esta embalagem são recicláveis. Por isso, participe na sua reciclagem e coloque-os nos contentores municipais previstos para o efeito.
- Este aparelho também contém vários materiais recicláveis. A presença deste símbolo indica-lhe que os aparelhos usados não devem ser misturados com os outros resíduos. A reciclagem dos aparelhos organizada pelo seu fabricante rea
lizar-se-á assim nas melhores condições, em conformidade com a diretiva europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrónicos. Dirija-se à sua junta de freguesia ou ao seu revendedor para conhecer os pontos de recolha dos aparelhos usados mais próximos do seu domicílio.
- Obrigado pela sua cooperação na proteção do meio ambiente.

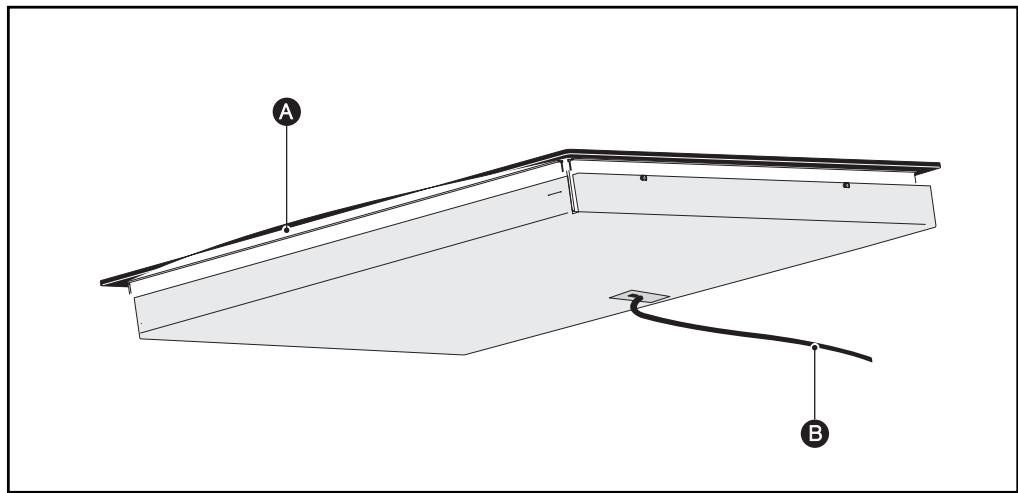

- DESCRIÇÃO DO APARELHO
A Vidro vitrocerâmico Fio de alimentação
PT
1 / INSTALAÇÃO DA PLACA DE COZINHA
- ESCOLHA DO LOCAL DE INSTALAÇÃO
A placa deve ser colocada de maneira a deixar sempre a ficha elétrica acessível.
A distância entre as bordas da placa e a parede (ou separação) lateral ou traseira deve ser no mínimo de 4 cm (zona A).
A placa deve ser encastrada diretamente no plano de trabalho por cima do forno em posição alta. (distância mínima 10mm

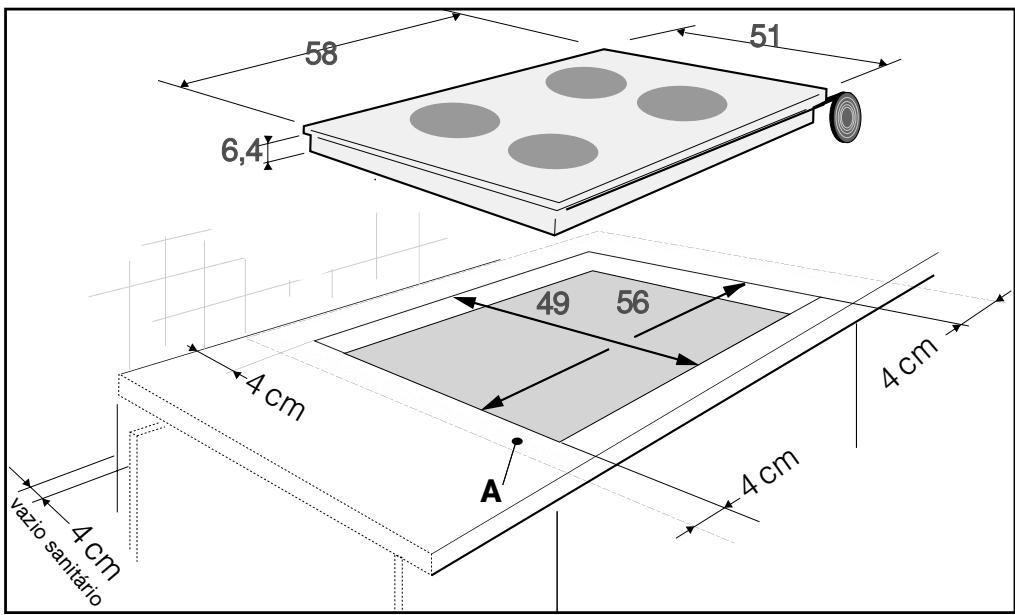

- ENCASTRAMENTO
Seguir o esquema acima.
A estanqueidade com o plano de trabalho é garantida através de uma junta.
-Esta junta é colada por baixo da placa, insira diretamente a placa no recorte.
-Esta junta é fornecida na bolsa, cole-a por baixo da placa.
LIGAÇÃO ELÉTRICA
Estas placas devem ser ligadas à rede elétrica através de uma tomada de corrente conforme a publicação CEI 60083 ou de um dispositivo de corte omnipolar conforme as regras de instalação em vigor.
Aquando da colocação sob tensão da placa, ou antes de um corte de corrente prolongado, uma codificação luminosa aparece no painel de comando. Aguarde cerca de 30 segundos que estas informações desapareçam antes de utilizar a placa (Esta visualização é normal e está reservada, dado o caso, ao seu serviço pós-venda. O utilizador da placa não deve em caso algum tomá-las em consideração).
Atenção
Se o cabo estiver danificado, deve ser substituído pelo fabricante, o serviço pós-venda ou uma pessoa igualmente habilitada de modo a evitar qualquer perigo.

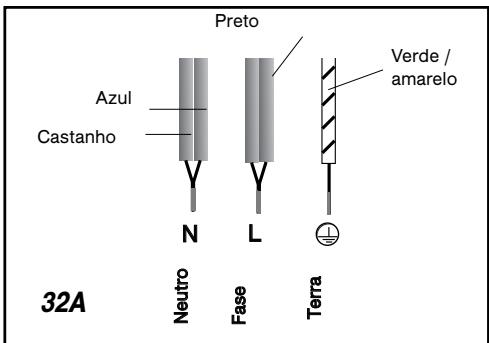

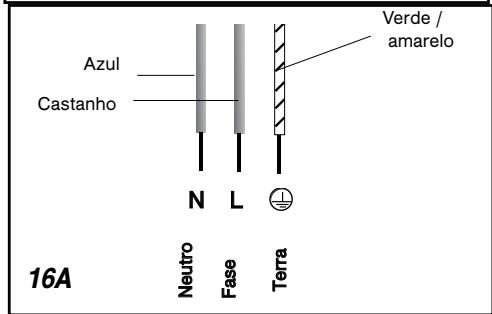

- Ligação elétrica 220-240V ~

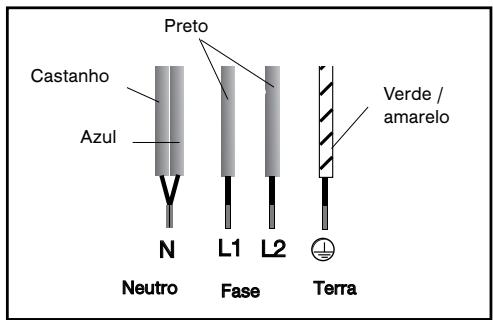

Ligação elétrica 400V 2N ~ -16A
Antes de proceder à ligação, separe os 2 fios de fase L1 e L2.

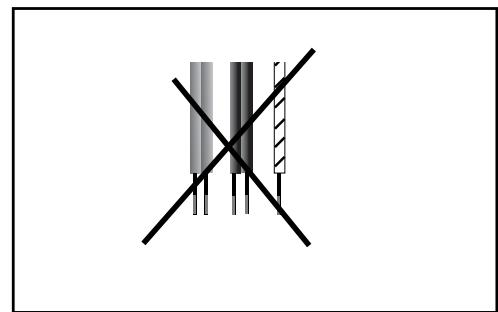

Em caso de mau uso alimentando a placa de cozinha com uma ligação de 400 V 2N trifásica, verifique se o fio neutro está devidamente ligado.

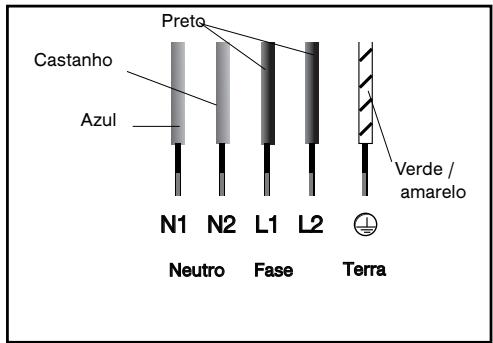

- Ligação elétrica 2x230V 2L+2N ~ - 16A
Separe os fios antes da ligação.
Ligação elétrica 400V 3~ -16A
PT 2 / UTILIZAÇÃO DA PLACA DE COZINHA

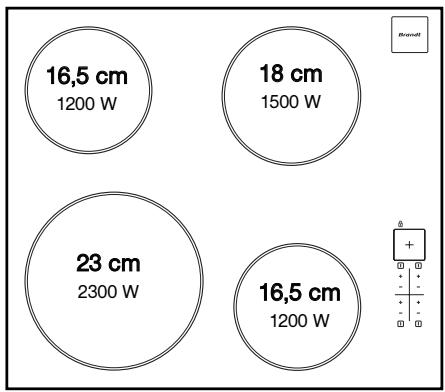

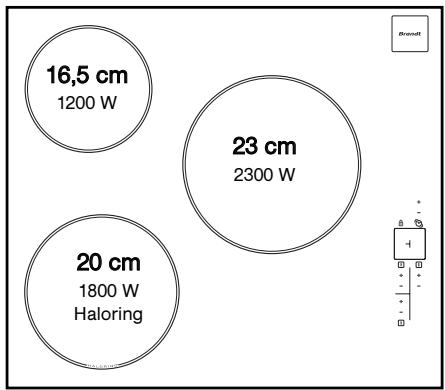

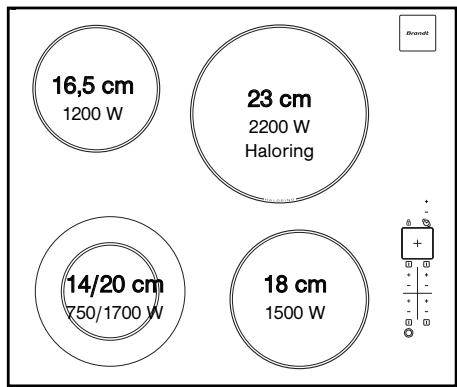

DESCRIÇÃO DA PARTE DE CIMA
TV 620
TV 621
TV 623
RECIPIENTES PARA A VITROCERÂMICA
- Os recipientes
Devem estar concebidos para a cozinha elétrica.
O fundo deve ser plano.
Utilize de preferência panelas em:
- Aço inoxidável com fundo trimetálico espesso ou "sandwich".
- Alumínio com fundo liso espesso.
- Aço esmaltado.
- Utilização
Uma regulação superior é necessária em caso:
- de quantidades importantes
- de cozeduras com um recipiente sem tampa
- da utilização de uma panela em vidro ou cerâmica.
Uma regulação inferior é necessária em caso: - de cozedura de alimento com tendência para queimar facilmente (começar com uma regulação mais fraca, a regulação pode ser AUMENTADA SE NECESSÁRIO).
- de derrame (retire a tampa ou a panela, depois baixe a regulação).
- Poupança de energia:
Para acabar a cozedura, coloque na posição 0, deixando o recipiente em posição para utilizar o calor acumulado. (desta forma poupa energia).
Sempre que possível, tape os recipientes com tampas para reduzir as perdas de calor por evaporação.
- Regulação automática dos focos
Os focos regulam-se automaticamente, acendem-se e apagam-se para manter a potência selecionada. Assim, a temperatura permanece homogénea e adaptada à cozedura dos seus alimentos.
A frequência de regulação varia consoante a potência selecionada.
Conselho
Utilizar um recipiente com um tamanho adequado. O diâmetro do fundo do recipiente deve ser igual ou superior à zona serigráfica.
Não colocar um recipiente vazio em cima de uma zona de aquecimento.
Não deixar recipientes que contenham óleo ou gorduras quentes sem vigilância em cima de uma zona de aquecimento.
PT 2 / UTILIZAÇÃO DA PLACA DE COZINHA
DESCRIÇÃO DOS COMANDOS
Botões
A - Ligar/Desligar. B - Da potência. C - Do programador de tempo. D - De bloqueio
COLOCAÇÃO EM FUNCIONAMENTO
Prima o botão ligar/desligar da zona que pretende utilizar. Uma visualização 0 intermitente e um sinal sonoro indicam que a zona está acesa. Pode agora regular a potência pretendida.
Se não selecionar uma potência, a zona de aquecimento apagar-se-á automaticamente.
- REGULAÇÃO DA POTÊNCIA
- Prima os botões - + da zona de cozedura que deseja utilizar para regular a potência. Siga o mesmo procedimento para as outras zonas de cozedura.
- DESLIGAR
Prima o botão ligar/desligar da zona realizada ou o botão “-” da potência até apagar-se a indicação.
- ZONA ADICIONAL CONSOANTE MODELO
A zona de cozedura adicional é utilizada apenas quando a zona de aquecimento principal está em funcionamento.
Para ligar:
- Definir uma potência.
- Prima um botão, um bip sonoro confirma a operação, alternadamente são apresentados a potência e um “E”, ajuste a potência necessária.
Para a eliminar:
- Prima o botão, um bip confirma a ação.
- REGULAÇÃO DO TEMPORIZADOR
Está disponível um temporizador giratório para a totalidade das zonas de aquecimento e é contribuído a uma única zona de aquecimento de cada vez.
O símbolo giratório e temporizador podem ser atribuídos apenas a uma zona em funcionamento.
- Coloque a zona de aquecimento em funcionamento e regule a potência.
- Posicione o símbolo giratório na zona de aquecimento.
- Prima “+” ou “-” para regular a duração, acende-se um ponto no visor de potência para confirmar a operação. No final da cozedura, a zona desliga-se, o programador do tempo indica 0 e um sinal sonoro é emitido.
- Prima o botão "+" ou "-" do temporizador para parar este sinal sonoro.
Para alterar as regulações do temporizador:
Prima os botões "+" ou "-" do temporizador.
Prima durante alguns segundos ao mesmo tempo os botões "+" e "-" do temporizador ou o botão "-" do temporizador até 0.
Para alterar a definição do temporizador:
- UTILIZAÇÃO DO "SISTEMA DE SEGURANÇA PARA CRIANÇAS"
A placa de cozinha possui um sistema de segurança para crianças que bloqueia os comandos quando esta está parada (para a limpeza, por exemplo) ou em funcionamento (para preservar as definições selecionadas).
Por razões de segurança, o botão "desligar" está sempre ativo e autoriza o corte de uma zona de aquecimento, mesmo quando bloqueada.
- Como bloquear?
Mantenha premido o botão de bloqueio até o indicador luminoso colocado por cima se acender e um bip ser emitido, confirmando a sua ação.
- Placa bloqueada em funcionamento
A amostragem das zonas de cozedura em funcionamento indica alternadamente a potência e o símbolo de bloqueio.
Quando premir os botões de potência ou do programador de tempo das zonas em funcionamento, o indicador luminoso de bloqueio acende-se, apagando-se em seguida.
Só o botão "paragem" está sempre ativo. Nas zonas de cozedura que não funcionam, o símbolo e o indicador luminoso acendem-se quando premir os botões "ligar/desligar". O símbolo apaga-se decorridos alguns segundos.
O indicador luminoso por cima do botão de bloqueio está apagado. Uma pressão breve neste botão acende o indicador luminoso.
O indicador luminoso é visualizado ao premir o botão ligar/desligar de qualquer uma das zonas de aquecimento.
- Como desbloquear?
Prima o botão de bloqueio até a extinção do indicador luminoso e a emissão de um duplo bip confirmarem a sua ação.
Conselho
Não se esqueça de desbloquear a placa de cozinha antes de a reutilizar (ver capítulo "utilização do sistema de segurança para crianças").
SEGURANÇAS DURANTE O FUNCIONAMENTO DA PLACA
- Sistema Auto-Stop
No caso de se esquecer de desligar um cozinhado, saiba que esta placa está equipada com uma função de segurança denominada "Auto-Stop system", que desliga automaticamente a zona de aquecimento esquecida, uma vez decorrido o tempo predefinido. Se esta segurança for ativada, o corte da zona de aquecimento é assinalado pela visualização de "AS" ou "A" na zona de comando e um "bip" sonoro é emitido durante cerca de 2 segundos. Para a desativar, basta premir um botão qualquer do comando.
Um duplo bip sonoro confirmará a sua ação.
PT 3/MANUTENÇÃO CORRENTE DO APARELHO
- PRESERVAR O APARELHO
Evitar choques com os recipientes:
A superfície de vidro vitrocerâmico é bastante resistente, mas não é inquebrável.
Não colocar tampas quentes sobre a placa de cozinha, pois o efeito de "ventosa" das tampas pode danificar a parte de cima vitrocerâmica. Um efeito 'ventosa' pode danificar a parte de cima em vitrocerâmica.
Evitar a fricção de recipientes, pois com o tempo esta pode provocar uma degradação da decoração na parte de cima vitrocerâmica.
Evitar colocar recipientes sobre o quadro ou moldura (consoante o modelo).
Evitar a utilização de recipientes com fundo rugoso ou amolgado, pois estes podem conter ou transportar materiais que poderão manchar ou riscar a placa de cozinha.
Estes defeitos, que não provocam o não
funcionamento ou impossibilitam a utilização da placa, não são abrangidos pela garantia.
Não guardar detergentes de limpeza ou produtos inflamáveis no móvel por baixo da placa de cozinha.
Esta precaução é válida, obviamente, para todos os modos de cozedura.
Nunca utilize folhas de papel de alumínio para a cozedura. Nunca colocar produtos embalados com alumínio ou em recipientes de alumínio na placa de cozinha.
O alumínio pode derreter-se e danificar definitivamente a placa de cozinha.
A placa de cozinha nunca deve servir para armazenar ou qualquer que seja (acendimento intempestivo, riscos, etc.).
Não utilize aparelhos de limpeza a vapor. O jato de vapor pode danificar a placa.
LIMPAR A PLACA DE COZINHA
| TIPOS DE SUJIDADE | UTILIZAR | COMO LIMPAR ? |
| Sujidade ligeira. | Esponjas sanitarias. | Demolhar convenimentamente com água quente a zona a lavar e(depis limpar. |
| Accumulação de sujidade reaquecida. Derrames de acontecer ou de plácicos derretidos. | Esponjas sanitarias. Raspador especial para vidro. | Demolhar convenimentamente com água quente a zona a lavar,utilizar um raspador especial para vidro para tirar o maior, acar bar com o(lado de esfregação de uma esponja sanitária e depois limpar. |
| Aureolas e MARCAS de calculário. | Vinagre de álcool branco. | Deitar vinagre de álcool branco aquecido em cima da sujidade,deixar agir e limpar com um pano macio. |
| Colorações metáticas brillantes. Limpeza semanal. | Detergente especial para vidro vitrocERA mico. | Espalhar sobre a superficie um detergente especial para vidro vitrocerâmico,de preferência um que contenha silicone (efeito protector). |
| creme esponja sanitária especial louça delicada | pó esponja abrasiva | |
4 / MENSAGENS ESPECÍFICAS E INCIDENTES
PT
- Aquando da instalação
| PROBLEMA CONSTATADO: | CAUSAS POSSÍVEIS: | O QUE SE DEVE FAZER: |
| Visualização de um sinal luminoso. | Funcionamento normal. | Nada. |
| A instalação provocá o corte do disjuntor. | Problema na ligação elétrica da plac. | Verifique a sua conformi-dade. Ver capítulo sobre ligação. |
| Só um(lado da plac é que?). |
- Quando a placa é ligada
| PROBLEMA CONSTATADO: | CAUSAS POSSÍVEIS: | O QUE SE DEVE FAZER: |
| A placão não funciona e os mostreiros luminosos no pânel permanecem desligados. | O aparecido não está a ser algo-mentado. Problema na alimentação ou na ligação. | Verifique os fusíveis e o disjuntor eletrico. |
| A placão não funciona, a informação épresentada. | A placá está broqueada | Ver capítulo'utilisation do sistema de segurarca para crianças |
- Durante a utilização
| PROBLEMA CONSTATADO: | CAUSAS POSSÍVEIS: | O QUE SE DEVE FAZER: |
| A placá deixou de funcír e emite um "BIP" de 10 em 10 segundos aproximadamente, PODendo visualizar-se um ou F7. | Houve um derrame ou um objecto está a estorvar o pânel deCOMMAND. | Limar a placá ou reti-rar o objecto e fazer de novo a cozedura. |
| Aparecem variousoes SSDOU F7. | Os circuitos electrónicos aque-ceram-se. | Ver capítulo sobre encastramento. |
Atenção
No caso de o vidro em vitrocerâmica quebrar ou rachar, ainda que ligeiramente,
desligue imediatamente o aparelho de modo a evitar qualquer risco de choque elétrico.
Contacte o Serviço Pós-Venda.
PT 5 / TABELA DE COZEDURA
VITROCERÂMICA
| FRTARLEVAREBULÇÃO | COZER/ALOURARNOVAMENTE AO PONTDE EBUILICAGELUCIONEGUÇION FERURA CALDOSEPULADOS | COZER/APURAR | MANTERAQUENTE | ||
| 9 8 | 7 6 | 5 4 3 | 2 1 | ||
| SOPAS | CALDOS | ● | |||
| CREMES ESPESSOS | |||||
| PEIXE | CALDO | ● | |||
| CONGELADOS | ● | ||||
| MOLHOS | ESPRESS A BASE DE FARINHA COM MANTEIGA E OVOS(BEARNÉS, HOLANDÉS)MOLHOS PREPARADOS | ||||
| 9 8 | 7 6 | 5 4 3 | 2 1 | ||
| LEGUMES | ENDIVIAS, ESPINAFRES | ● | |||
| LEGUMES SECOS | ● | ||||
| BATATAS COZIDAS | ● | ||||
| BATATAS ALOURADAS | ● | ||||
| BATATAS SALTEADAS | ● | ||||
| DESCONGELACÇÃO DE LEGUMES | ● | ||||
| CARNE | CARNES POUCO ESPESSAS | ● | |||
| HAMBÜRGUERES NA FRIGIDEIRA | ● | ||||
| GRELHADOS (GRELHA EM FERRO FUNDEDO) | ● | ||||
| FRITOS | BATATAS FRITAS CONGELADAS | ● | |||
| BATATAS FRITAS FRESCAS | ● | ||||
| 9 8 | 7 6 | 5 4 3 | 2 1 | ||
| VARIANTES | PANELA DE PRESSão( LOGO QUE A COMEÇAR A OUVIR) | ● | |||
| COMPOTAS DE FRUTAS | |||||
| CREPES | ● | ||||
| CREME INGLÉS | |||||
| CHOCOLATE DERRETIDO | |||||
| COMPOTAS | ● | ||||
| LEITE | ● | ||||
| OVOS ESTRELADOS | ● | ||||
| MASSAS | ● | ||||
| BOIões PARA BEBÉ(BANHO-MARIA) | |||||
| GUISADOS | ● | ||||
| ARROZ À CRIOLARROZ DOCE | ● | ||||
EL
Brandt
- BRANDT
- FR
- IMPORTANTE
- ÍNDICE
- INSTALAÇÃO DA PLACA DE COZINHA
- UTILIZAÇÃO DA PLACA DE COZINHA
- MANUTENÇÃO CORRENTE DA PLACA
- MENSAGENS ESPECÍFICAS E INCIDENTES
- PT INSTRUÇÕES DE SEGURANÇA
- INSTRUÇÕES DE SEGURANÇA
- CALOR RESIDUAL
- ATENÇÃO
- SISTEMA DE SEGURANÇA PARA CRIANÇAS
- PERIGO ELÉTRICO
- DESCRIÇÃO DO APARELHO
- PT
- ESCOLHA DO LOCAL DE INSTALAÇÃO
- ENCASTRAMENTO
- LIGAÇÃO ELÉTRICA
- PT 2 / UTILIZAÇÃO DA PLACA DE COZINHA
- DESCRIÇÃO DA PARTE DE CIMA
- RECIPIENTES PARA A VITROCERÂMICA
- OS RECIPIENTES
- UTILIZAÇÃO
- POUPANÇA DE ENERGIA
- REGULAÇÃO AUTOMÁTICA DOS FOCOS
- CONSELHO
- DESCRIÇÃO DOS COMANDOS
- COLOCAÇÃO EM FUNCIONAMENTO
- REGULAÇÃO DA POTÊNCIA
- DESLIGAR
- ZONA ADICIONAL CONSOANTE MODELO
- REGULAÇÃO DO TEMPORIZADOR
- PARA ALTERAR A DEFINIÇÃO DO TEMPORIZADOR
- UTILIZAÇÃO DO "SISTEMA DE SEGURANÇA PARA CRIANÇAS
- COMO BLOQUEAR
- PLACA BLOQUEADA EM FUNCIONAMENTO
- COMO DESBLOQUEAR
- SEGURANÇAS DURANTE O FUNCIONAMENTO DA PLACA
- SISTEMA AUTO-STOP
- PT 3/MANUTENÇÃO CORRENTE DO APARELHO
- PRESERVAR O APARELHO
- PT 5 / TABELA DE COZEDURA
- EL
Marca : BRANDT
Modelo : TV623BT1
Categoria : Televisão
