Type de produit	Table de cuisson vitrocéramique
Marque	BRANDT
Modèle	TV623BT1
Alimentation	220-240 V ~ / 400 V 2N ~
Nombre de zones de cuisson	4 zones (dont une zone additionnelle)
Type de zones	Radiant / Halogène (selon modèle)
Commandes	Tactiles avec touches + et -
Minuterie	Oui, affectable sur une zone à la fois
Sécurité enfants	Oui, verrouillage des commandes à l'arrêt ou en cours
Auto-Stop system	Oui, arrêt automatique après 1 à 10 heures selon puissance
Indicateur de chaleur résiduelle	Oui, voyant lumineux ou affichage H
Zone additionnelle	Oui, utilisable uniquement avec la zone principale en marche
Nettoyage des salissures légères	Éponge sanitaire et eau chaude
Nettoyage des salissures incrustées	Racloir spécial verre puis éponge sanitaire
Nettoyage des traces de calcaire	Vinaigre d'alcool blanc chaud
Entretien hebdomadaire	Produit spécial verre vitrocéramique avec silicone
Ustensiles recommandés	Fond plat, acier inoxydable, aluminium, acier émaillé
Installation	Encastrement dans plan de travail, distance minimale 4 cm du mur
Protection environnement	Matériaux recyclables, respect directive DEEE
Service après-vente	Coordonnées en fin de notice, site www.brandt.com

FOIRE AUX QUESTIONS - TV623BT1 BRANDT

Comment allumer une zone de cuisson ?

Appuyez sur la touche marche/arrêt de la zone souhaitée. Un affichage 0 clignotant et un bip indiquent que la zone est allumée. Vous pouvez alors régler la puissance avec les touches + ou -.

Comment activer la sécurité enfants ?

Maintenez enfoncée la touche de verrouillage jusqu'à ce que la LED s'allume et qu'un bip retentisse. La table est alors verrouillée. Pour déverrouiller, maintenez la même touche jusqu'à extinction de la LED et double bip.

Que faire en cas de débordement sur les commandes ?

Nettoyez immédiatement la zone de commande et retirez tout objet. Si l'appareil émet un bip toutes les 10 secondes et affiche -- ou F7, nettoyez et relancez la cuisson.

Comment utiliser la minuterie ?

Mettez la zone en fonctionnement et réglez la puissance. Appuyez sur la touche minuterie pour sélectionner la zone, puis réglez la durée avec + ou -. Un point s'allume sur l'afficheur pour confirmer. En fin de compte, la zone s'éteint et un bip retentit.

Pourquoi l'affichage reste-t-il allumé après extinction ?

C'est l'indicateur de chaleur résiduelle. Tant que la zone est chaude, un voyant ou un H reste allumé. Ne touchez pas la zone, risque de brûlure.

Comment nettoyer la table vitrocéramique ?

Pour les salissures légères, utilisez une éponge sanitaire et de l'eau chaude. Pour les résidus brûlés, utilisez un racloir spécial verre puis une éponge. Pour les traces de calcaire, du vinaigre d'alcool blanc chaud. Entretenez chaque semaine avec un produit spécial vitrocéramique.

Que faire si la table ne s'allume pas ?

Vérifiez l'alimentation électrique (fusibles, disjoncteur). Si l'affichage est éteint, inspectez le raccordement. Si un message comme 'A' apparaît, la sécurité enfants est active, déverrouillez-la.

Quels ustensiles utiliser ?

Utilisez des récipients à fond plat, de préférence en acier inoxydable, aluminium ou acier émaillé. Le diamètre du fond doit être égal ou supérieur à la zone sérigraphiée pour une efficacité optimale.

Comment arrêter une zone de cuisson ?

Appuyez sur la touche marche/arrêt de la zone concernée, ou diminuez la puissance jusqu'à 0 avec la touche -. L'affichage s'éteint.

Que faire en cas de fissure du verre ?

Déconnectez immédiatement l'appareil (fusibles ou disjoncteur) pour éviter un choc électrique. Ne plus utiliser la table et contactez le service après-vente.

MODE D'EMPLOI TV623BT1 BRANDT

Vous venez d'acquérir une table BRANDT et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

PT 27

Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle

TABLE DE CUISSON BRANDT.

NL 51

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

www.brandt.com

BRANDT

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important Avant d'insta

Avant d'installer et d'utiliser votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation qui vous permettra de vous familiariser très rapidement

SOMMAIRE

FR

• Consignes de sécurité 4
• Respect de l'environnement 4
• Description de votre appareil 5

1 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 6
• Encastrement 6
• Branchement 7

2 / UTILISATION DE VOTRE APPAREIL

Description de votre dessus 8 - Récipients pour la vitrocéramique 9 Description des commandes 10 - Mise en marche de la table 10 - Réglage de la puissance 10 - Arrêt de la table 10 Zone additionnelle 10 - Réglage des minutes 10 Utilisation sécurité enfants 11 - Sécurités en fonctionnement de la table 11

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Préserver votre appareil 12
• Entretenir votre appareil 12

4 / MESSAGES PARTICULIERS, INCIDENTS

A la mise en service 13 A la mise en marche 13 - En cours d'utilisation 13

5 / TABLEAU DE CUISSON

14

FR

CONSIGNES DE SÉCURITÉ

CONSIGNES DE SÉCURITÉ

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Ces tables de cuisson, destinées exclusivement à la cuisson des boissons et denrées alimentaires, ne contiennent aucun composant à base d'amiante.

Chaleur résiduelle

Aussi longtemps qu'une zone de cuisson en marche est brûlante, un voyant lumineux ou "H" (selon les modèles) correspondant à cette zone est allumé dans l'indicateur.

Quand une zone de cuisson est en position arrêt, si sa température est élevée, cet affichage reste allumé.

Après une coupure de courant prolongée, un autre affichage lumineux peut apparaître ; il s'éteindra après un appui sur une touche quelconque. Néanmoins, la température des zones de cuisson radiante peut rester élevée.

Attention

Ne pas toucher ces zones, risque de brûlures.

Ne pas regarder fixement les lampes halogènes des zones de cuisson.

- Sécurité enfant

Votre table possède une sécurité enfant qui verrouille son utilisation à l'arrêt ou en cours de cuisson (voir chapitre : utilisation de la sécurité enfant).

Ne pas oublier de déverrouiller avant réutilisation.

Danger électrique

Assurez-vous que le câble d'alimentation d'un appareil électrique branché à proximité de la table n'est pas en contact avec les zones de cuisson.

Si une fissure dans la surface du verre appa

raît, déconnectez immédiatement votre appareil pour éviter un risque de choc électrique.

Pour cela, enlevez les fusibles ou actionnez le disjoncteur.

Ne plus utiliser votre table avant changement du dessus en verre.

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réa

lisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

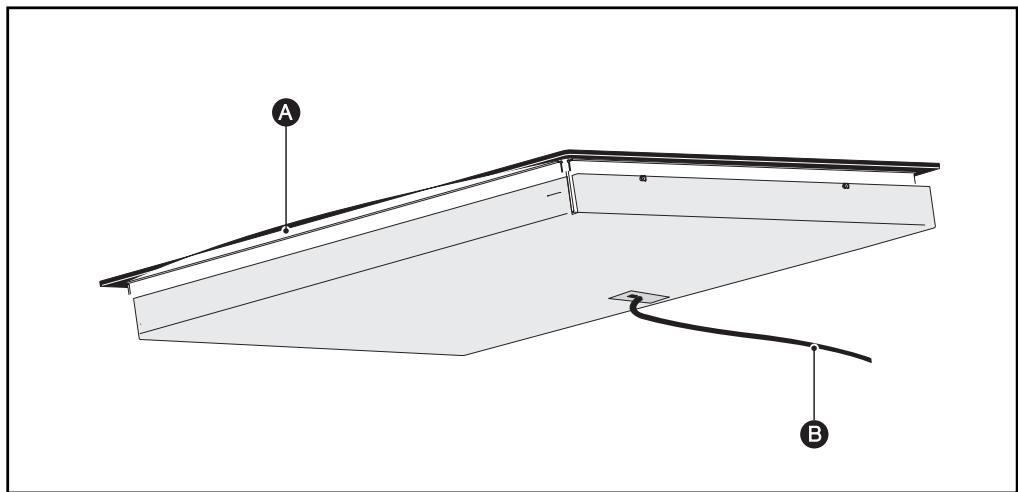

- DESCRIPTION DE VOTRE APPAREIL

A Verre vitrocéramique B Cordon d'alimentation

FR 1 / INSTALLATION DE VOTRE APPAREIL

CHOIX DE L'EMPLACEMENT

Votre appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible.

La distance entre le bord de votre appareil et le mur (ou cloison) latéral ou arrêt doit être au minimum de 4 cm (zone A).

La table peut être encastrée directement dans le plan de travail au-dessus du four en position haute. (distance minimum 10 mm)

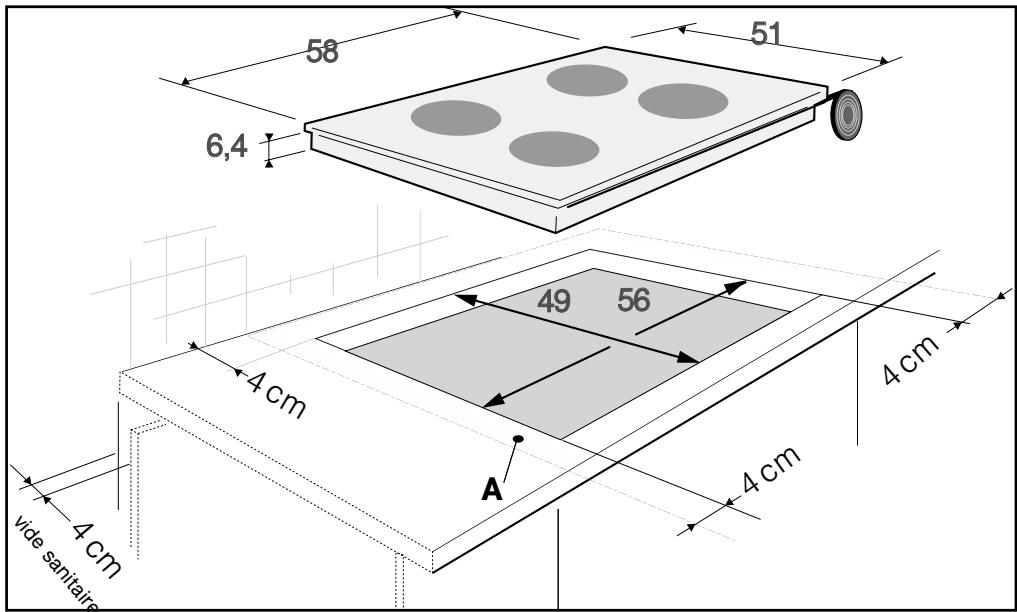

ENCASTREMENT

Se conformer au croquis ci-dessus.

Un joint garantit l'étanchéité avec le plan de travail.

• Ce joint est collé sous votre table, insérez directement la table dans la découpe.
• Ce joint est fourni dans la pochette, collez celui-ci sous la table.

1 / INSTALLATION DE VOTRE APPAREIL

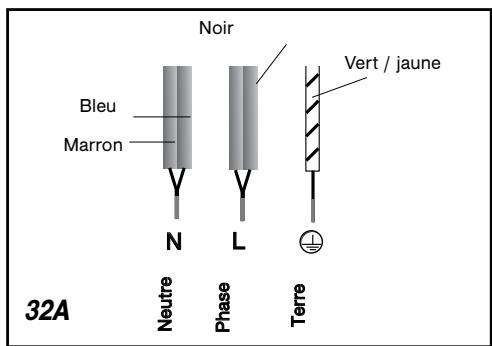

BRANCHEMENT

Ces tables doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire conforme aux règles d'installations en vigueur.

A la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparaît sur le clavier de commande. Attendez 30 secondes environ que ces informations disparaissent pour utiliser cette table (Cet affichage est normal et il est réservé le cas échéant à votre service après vente. En aucun cas l'utilisateur de la table ne doit en tenir compte).

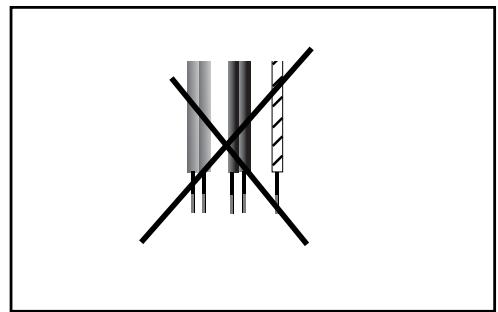

Attention

Si le câble est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

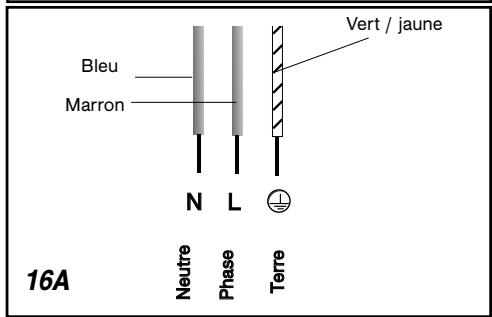

- Branchement 220-240V ~

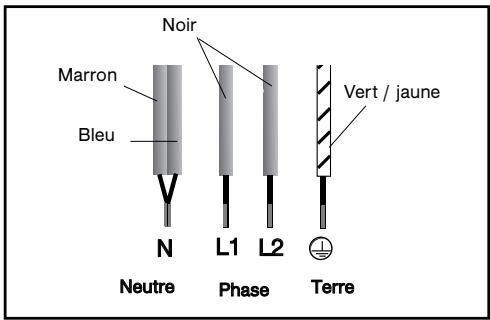

• Branchement 400V 2N ~ - 16A

Séparez les 2 fils de phase L1, L2 avant branchement.

Lors d'un branchement 400 V 2N triphasé, en cas de dysfonctionnement de votre table, vérifiez que le fil neutre est bien connecté.

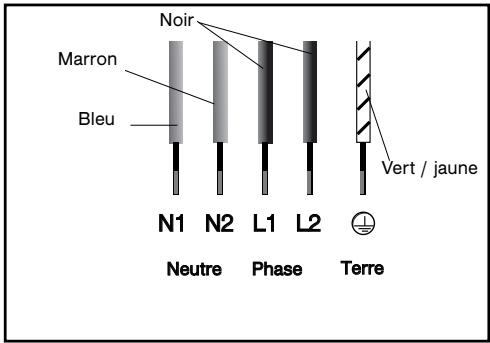

• Branchement 2x230V 2L+2N ~ - 16A

Séparez les fils avant branchement.

- Branchement 400V 3~ - 16A

FR

2 / UTILISATION DE VOTRE APPAREIL

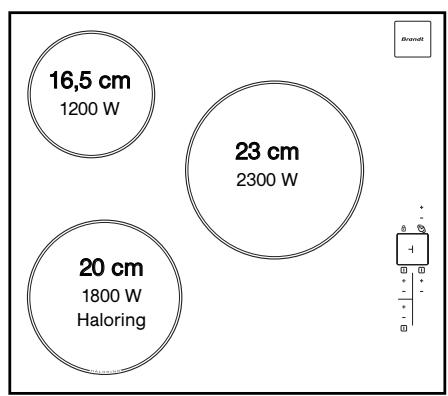

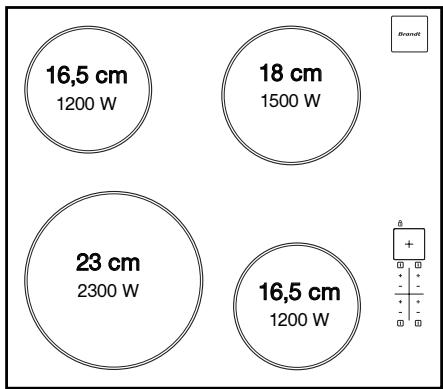

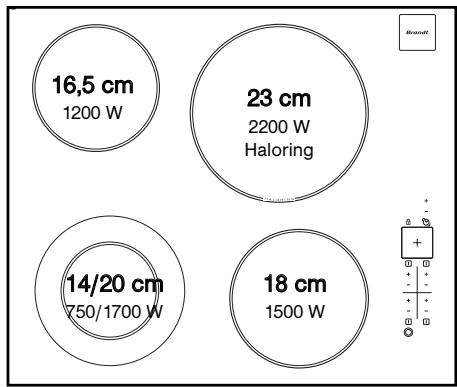

DESCRIPTION DE VOTRE DESSUS

TV 620

TV 621

TV 623

2 / UTILISATION DE VOTRE APPAREIL

FR

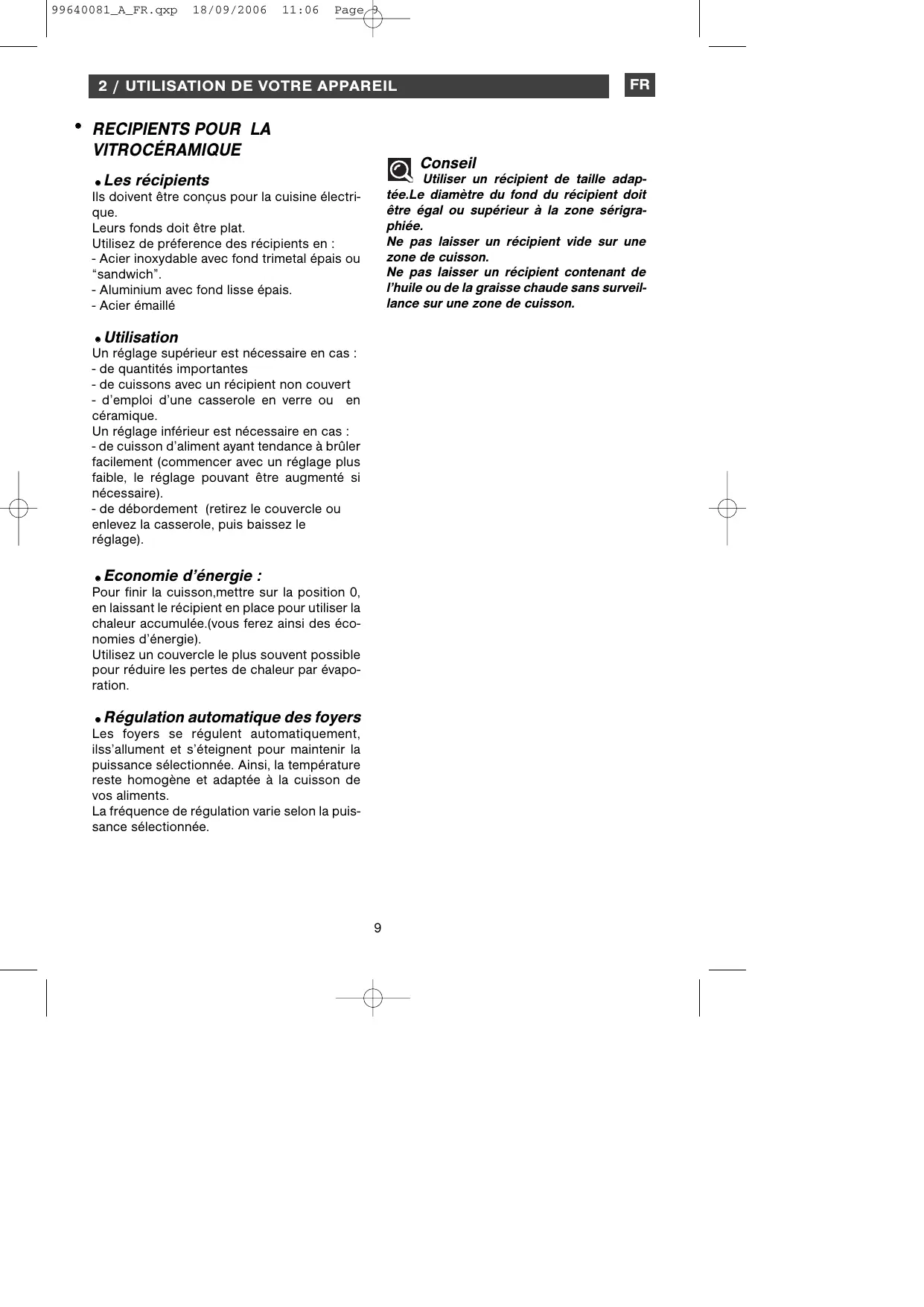

RÉCIPIENTS POUR LA VITROCÉRAMIQUE

- Les récipients

Ils doivent être conçus pour la cuisine électrique.

Leur fond doit être plat.

Utilisez de préférence des récipients en :

• Acier inoxydable avec fond trimétal épais ou "sandwich".
• Aluminium avec fond lisse épais.
• Acier émaillé

Conseil

Utiliser un récipient de taille adaptée. Le diamètre du fond du récipient doit être égal ou supérieur à la zone sérigraphiée.

Ne pas laisser un récipient vide sur une zone de cuisson.

Ne pas laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillance sur une zone de cuisson.

- Utilisation

Un réglage supérieur est nécessaire en cas :

• de quantités importantes
• de cuissons avec un récipient non couvert - d'emploi d'une casserole en verre ou en céramique.

Un réglage inférieur est nécessaire en cas : - de cuisson d'aliment ayant tendance à brûler facilement (commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire). - de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

Économie d'énergie :

Pour finir la cuisson, mettre sur la position 0, en laissant le récipient en place pour utiliser la chaleur accumulée. (Vous ferez ainsi des économies d'énergie.)

Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

- Régulation automatique des foyers

Les foyers se régulent automatiquement, ils s'allument et s'éteignent pour maintenir la puissance sélectionnée. Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments.

La fréquence de régulation varie selon la puissance sélectionnée.

2 / UTILISATION DE VOTRE APPAREIL

DESCRIPTION DES COMMANDES

Touches de :

Marche/arrêt.

Puissance.

Minuterie.

Verrouillage.

MISE EN MARCHE

Appuyez sur la touche marche/arrêt de la zone à utiliser. Un affichage 0 clignotant et un bip signalent que la zone est allumée. Vous pouvez alors régler la puissance désirée. Sans demande de puissance de votre part, la zone de cuisson s'éteindra automatiquement.

- ARRÊT

Appuyez sur la touche marche/arrêt de la zone utilisée ou sur la touche "—" de la puissance jusqu'à éteindre l'affichage.

- RÉGLAGE DE LA PUISSANCE

Appuyez sur la touche "+" ou "-" pour régler votre niveau de puissance de 1 à 9.

Lors de la mise en marche, vous pouvez passer directement en puissance maximum "P" en appuyant sur la touche.

- ZONE ADDITIONNELLE (SELON MODÈLE)

La zone de cuisson additionnelle est utilisable uniquement quand la zone de chauffe principale est en marche.

Pour la mise en marche :

- Mettre une puissance.

• Appuyez sur la touche ○, un bip confirme votre manœuvre, alternativement la puissance et un "E" s'affichent, ajustez la puissance si nécessaire.

Pour la supprimer :

• Appuyez sur la touche, un bip confirme votre manœuvre.

- RÉGLAGE DE LA MINUTERIE

Une minuterie tournante est disponible pour l'ensemble des zones de cuisson et s'effectue sur une seule zone de cuisson à la fois.

Par appuis successifs sur la touche « vous sélectionnez la zone de cuisson où vous voulez affecter la minuterie.

Le symbole tournant et la minuterie peut être affecté uniquement sur une zone en fonctionnement.

Pour utiliser la minuterie :

- Mettez la zone de cuisson en fonctionnement et réglez la puissance.

• Positionnez le symbole tournant sur cette zone de cuisson.
• Réglez la durée par appui sur "+" ou "-", un point s'allume sur l'afficheur de puissance pour confirmer votre manœuvre.

En fin de cuisson, la zone s'éteint, la minuterie indique 0 et un bip vous prévient.

• Appuyez sur la touche "+" ou "-" de minuterie pour arrêter ce bip.

Pour modifier les réglages de minuterie :

Appuyez sur les touches "+" ou "-" de la minute.

Pour arrêter la minuterie :

Appuyez plusieurs secondes simultanément sur les touches "+" et "-" de la minuterie ou sur la touche "-" de la minuterie jusqu'à 0.

Pour modifier l'attribution de la minuterie :

• Arrêtez la minuterie en cours.
• Par appuis successifs sur la touche ©, affectez-la à une nouvelle zone de cuisson en fonctionnement.

FR 2 / UTILISATION DE VOTRE APPAREIL

FR

- UTILISATION "SÉCURITÉ ENFANTS"

Votre table de cuisson possède une sécurité enfants qui verrouille les commandes à l'arrêt (pour le nettoyage par exemple) ou en cours de cuisson (pour préserver vos réglages).

Pour des raisons de sécurité, seule la touche "arrêt" est toujours active et autorise la coupure d'une zone de chauffe même verrouillée.

Comment verrouiller ?

Maintenez appuyée la touche de verrouillage jusqu'à ce que la led s'allume et qu'un bip confirme votre manœuvre.

Table verrouillée en fonctionnement

L'affichage des zones de cuisson en fonctionnement indique en alternance la puissance et le symbole de verrouillage.

Quand vous appuyez sur les touches de puissance ou de minuterie des zones en fonctionnement, la led de verrou s'allume, elle s'éteindra au bout de quelques secondes.

Seule la touche "arrêt" est toujours active.

Sur les zones de cuisson qui ne fonctionnent pas, le symbole et la led s'allument quand vous appuyez sur les touches "marche/arrêt".

Cet affichage s'éteindra au bout de quelques secondes.

La table est verrouillée à l'arrêt.

La led au-dessus de la touche de verrouillage est éteinte. Une impulsion courte sur cette touche allume la led.

La led s'affiche quand vous appuyez sur une touche marche/arrêt de n'importe quelle zone.

Comment déverrouiller ?

Appuyez sur la touche de verrouillage jusqu'à l'extinction de la led et un double bip confirme votre manœuvre.

Conseil

Pensez à déverrouiller votre table

avant réutilisation (voir chapitre "utilisation sécurité enfants").

SÉCURITÉS EN FONCTIONNEMENT DE LA TABLE

Système d'arrêt automatique

Si vous oubliez d'éteindre une préparation, votre table de cuisson est équipée d'une fonction de sécurité "Auto-Stop system" qui coupe automatiquement la zone de cuisson oubliée après un temps prédéfini (compris entre 1 et 10 heures suivant la puissance utilisée).

En cas de déclenchement de cette sécurité, la coupure de la zone de cuisson est signalée par l'affichage "AS" ou "A" dans la zone de commande et un "bip" sonore est émis pendant 2 minutes environ. Il vous suffit d'appuyer sur une touche quelconque des commandes pour l'arrêter.

Un double bip sonore confirmera votre manœuvre.

FR 3/ENTRETIEN COURANT DE VOTRE APPAREIL

PRÉSERVER VOTRE APPAREIL

Évitez les chocs avec les récipients : la surface en verre vitrocéramique est très résistante, mais n'est toutefois pas incassable.

Ne posez pas de couvercle chaud à plat sur votre table de cuisson. Un effet 'ventouse' risquerait d'endommager le dessus vitrocéramique.

Évitez les frottements de récipients qui peuvent, à la longue, générer une dégradation du décor sur le dessus vitrocéramique.

Évitez de poser des récipients sur votre cadre ou enjoliveur (suivant modèle).

Évitez les récipients à fonds rugueux ou bosselés : ils peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur votre table.

Ces défauts, qui n'entraînent pas un non fonctionnement ou une inaptitude à l'utilisation, n'entrent pas dans le cadre de la garantie.

Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'entretien ou produits inflammables.

Ne réchauffez pas une boîte de conserve fermée, elle risque d'éclater.

Cette précaution est valable bien sûr pour tous les modes de cuisson.

Pour la cuisson, n'utilisez jamais de feuille de papier aluminium. Ne déposez jamais des produits emballés avec de l'aluminium, ou en barquette d'aluminium, sur votre table de cuisson.

L'aluminium fondrait et endommagerait définitivement votre appareil de cuisson.

La table de cuisson ne doit pas servir à entreposer quoi que ce soit (risque d'allumage intempestif, rayures, ...).

Un nettoyeur vapeur ne doit pas être utilisé. Le jet de vapeur peut endommager votre table.

ENTRETENIR VOTRE APPAREIL

TYPES DE SALISSURES	UTILISEZ	COMMENT PROCEDER ?
Légères.	Eponges sanitaires.	Bien détemper la zone à nettoyer avec de l'eau chaude, puis essuyez.
Accumulation de salissures recuites.Débordements sucrés,plastiques fondus.	Eponges sanitaires.Racloir spécialverre.	Bien détemper la zone à nettoyer avec de l'eau chaude, utilisez un racloir spécialverre pour dégrossir, finir avec le coté gratoir d'une éponge sanitaire, puis essuyez.
Auréoles et traces de calcaire.	Vinaigre d'alcool blanc.	Appliquez du vinaigre d'alcool blancchaud sur la salissure, faisser agir,essuyez avec un chiffon doux.
Colorations métalliquesbrillantes.Entretien hebdomadaire.	Produit spécialverre vitrocérami-que.	Appliquez sur la surface un produit spécialverre vitrocéramique, de préférencemportant du silicone (effet protecteur).
éponce sanitizeriespéciale vaisselle délicate		poudre éponce abrasive

4 / MESSAGES PARTICULIERS, INCIDENTS

FR

À la mise en service

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT-IL FAIRE :
Un affchage lumineux apparait.	Fonctionnement normal.	Rien.
Votre installation disjoncte.	Le branchement de votre table est défectueux.	Vérifiez sa conformité. Voir chapitre branchement.
Un seul côté fonctionne.

À la mise en marche

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT -IL FAIRE :
La table ne fonctionne pas et les afficheurs lumineux sur le clavier restent éteints.	L'appareil n'est pas alimenté. L'alimentation ou le raccorde-ment est défectueux.	Inspectez les fusibles et le disjoncteur électrique.
la table ne fonctionne pas, l'in-formation à s'affiche.	La table est verrouillée	voir chapitre utilisation sécurité enfant

• En cours d'utilisation

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT -IL FAIRE :
La table s'est arrêtée de fonctionner et elle émet un “BIP” toutes les 10 secondes environ et un — ou F7 s'affichent.	Il y a eu un débordement ou un objet encombre le clavier de commande.	Nettoyez ou enlevez l'objet et relancez la cuisson.
Une série de petits — ou F7 s'affiche.	Les circuits électroniques se sont échauffés.	Voir chapitre encastrement.

Attention

En cas de cassure, fêlure ou fissure, même légère, du verre vitrocéramique,

déconnectez immédiatement votre appareil pour éviter un risque de choc électrique.

Contactez le Service Après-Vente.

FR

5 / TABLEAU DE CUISSON

VITROCERAMIQUE

		FRIREEPORTER ÀÉBULLITION	CUIRE/DORERREPRISE D'ÉBULLITIONÉBULLITION PETITS BOULLONS	CUIRE/MIJOTER	TENIRAUCHAUD
		9 8	7 6	5 4 3	2 1
SOUPES	BOUILLONS			●
	POTAGES ÉPAIS
POISSONS	COURT-BOUILLON		●
	SURGELÉS			●
SAUCE	ÉPAISSE À BASE DE FARINE
	AU BEURRE AVEC ΚÉUFS(BÉARNAISE, HOLLANDAISE)
	SAUCES PRÉPARÉES	9 8	7 6	5 4 3	2 1
LÉGUMES	ENDIVES, ÉPINARDS			●
	LÉGUMES SECS			●
	POMMES DE TERRE À L'EAU			●
	POMMES DE TERRE RISSOLÉES			●
	POMMES DE TERRE SAUTÉES			●
	DéCONGÉLATION DE LÉGUMES			●
VIANDE	VIANDES PEU ÉPAISSES	●
	STEAKS POELÉS		●
	GRILLADE (GRIL FONTE)	●
FRITURE	FRITES SURGELÉES	●
	FRITES FRAÎCHES	●
		9 8	7 6	5 4 3	2 1
VARIANTES	AUTO-CUISEUR(Dès LE CHUCHOTEMENT)			●
	COMPOTES
	CRÉPES		●
	CRÈME ANGLAISE
	CHOCOLAT FONDU
	CONFITURES		●
	LAIT			●
	CEUFS SUR LE PLAT		●
	PÂTES			●
	PETITS POTS DE BÉBÉ(BAIN MARIE)
	RAGOûTS			●
	RIZ CRÉOLE			●
	RIZ AU LAIT

EN

Brandt

Cher client,
