Producttype	Keramische kookplaat
Merk	BRANDT
Model	TV602BT1
Afmetingen (B x D x H)	58 cm x 51 cm x 6,4 cm (ongeveer)
Gewicht	Niet gespecificeerd (schatting ~8 kg)
Voeding	220-240 V ~ 32 A of 400 V 2N ~ 16 A of 2x230 V 2L+2N ~ 16 A of 400 V 3~ 16 A
Aantal kookzones	4 zones (waarvan een extra zone op sommige modellen)
Type bediening	Aanraakbediening met digitale weergave
Belangrijkste functies	Individueel aan/uit per zone, vermogensinstelling van 1 tot 9 (boost P), timer met automatische uitschakeling, kinderslot
Veiligheid	Auto-Stop systeem (automatische uitschakeling bij vergeten), kinderslot, overloopdetectie, restwarmte-indicator
Oppervlaktemateriaal	Keramisch glas
Onderhoud en reiniging	Reiniging met sanitaire spons, speciale glasschraper voor hardnekkig vuil, witte azijn voor kalkvlekken, speciaal keramisch kookplaat reinigingsmiddel voor wekelijks onderhoud
Energieverbruik	Niet gespecificeerd (schatting klasse A)
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Brandt voor onderdelen of reparatie
Garantie	Standaard fabrieksgarantie (zie verkoopvoorwaarden)

Veelgestelde vragen - TV602BT1 BRANDT

Hoe ontgrendel ik het kinderslot?

Druk op de vergrendeltoets tot de LED uitgaat en een dubbele pieptoon bevestigt de ontgrendeling.

Wat te doen als de kookplaat 'AS' of 'A' weergeeft?

Dit geeft aan dat het Auto-Stop systeem is geactiveerd na vergeten. Druk op een willekeurige toets om de pieptoon te stoppen en de zone schakelt uit.

Kan ik een stoomreiniger gebruiken?

Nee, de stoomstraal kan de kookplaat beschadigen. Gebruik een sanitaire spons en een speciale glasschraper.

Welke pannen zijn geschikt?

Gebruik pannen met een vlakke en dikke bodem, van roestvrij staal, aluminium of geëmailleerd staal. Vermijd ruwe bodems.

Hoe stel ik de timer in?

Zet de zone aan, druk op de timertoets om de zone te selecteren, stel de tijd in met '+' of '-'. Na afloop schakelt de zone uit en klinkt er een pieptoon.

Wat te doen bij een barst in het glas?

Koppel het apparaat onmiddellijk los en neem contact op met de klantenservice. Gebruik de kookplaat niet meer.

Hoe sluit ik de kookplaat aan op 400V 2N?

Scheid de twee fasedraden L1 en L2 voor aansluiting. Raadpleeg het schema in de handleiding voor de juiste aansluitingen.

Waarom gaat de kookplaat niet aan?

Controleer de zekeringen en de stroomonderbreker. Als het display uit blijft, is de voeding waarschijnlijk onderbroken.

Wat betekent de weergave 'E' op een zone?

De weergave 'E' geeft aan dat de extra zone is geactiveerd. U kunt het vermogen instellen met de toetsen '+' of '-'.

Hoe reinig ik aangebrande suikervlekken?

Gebruik een speciale glasschraper om grof vuil te verwijderen, maak daarna schoon met een sanitaire spons gedrenkt in warm water.

GEBRUIKSAANWIJZING TV602BT1 BRANDT

U hebt een kookplaat van BRANDT aangeschaft. Wij willen u hier graag voor bedanken.

Wij hebben bij het ontwerpen van dit apparaat gebruik gemaakt van onze passie en onze knowhow om zo goed mogelijk aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

In het gamma van BRANDT producten vindt u ook een ruime keuze aan ovens, magnetrons, afzuigdampkappen, fornuizen, vaatwassers, = wasmachine, droogtrommel, koelkasten en diepvriezers, die u kunt afstemmen op uw nieuwe kookplaat van BRANDT.

Kijk ook op onze site www.brandt.com, daar vindt u al onze producten en nuttige en aanvullende informatie.

BRANDT

Wij streven voortdurend naar verbetering van onze producten. Daarom behouden we ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk

Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

www.brandt.com

INHOUD

NL

• Veiligheidsaanwijzingen 56
• Respect voor het milieu ____ 56
• Beschrijving van het apparaat 57

• Keuze van de plaats 58
• Inbouw 58
  • Aansluiting 59

2 / GEBRUIK VAN HET APPARAAT

• Beschrijving van de bovenzijde 60
  • Kookpotten voor glaskeramiek 61
• Beschrijving van de bedieningen 62
• Aanzetten van de kookplaat 62
• Instellen van het vermogen 62
• Stop kookplaat 62
• Extra zone 62
• Instellen van de schakelklokken 62
• Gebruik van de Kinderbeveiliging 63
• GBeveilingen bij kookplaat in werking ____ 63

3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

• Onderhoud van het apparaat 64
• Onderhoud van het apparaat 64

4 / SPECIALE MEDEDELINGEN, INCIDENTEN

• Bij de inwerkingstelling 65
  • Bij het aanzetten 65
  • Tijdens het gebruik ____ 65

5 / KOOKTABEL 66

NL VEILIGHEIDSAANWIJZINGEN

• VEILIGHEIDSAANWIJZINGEN

Deze kookplaat is bestemd voor particulieren in een huishoudelijk omgeving.

Deze kookplaten zijn uitsluitend bestemd voor het koken van vaste of vloeibare levensmiddelen en bevatten geen asbesthoudende onderdelen.

- Restwarmte

Zolang een kookzone die in gebruik is heet is, brandt een lampje of "H"(naargelang de modellen) relatief aan deze zone op de indicator.

Wanneer een kookzone uitgeschakeld wordt maar de temperatuur hoog blijft, blijft dit lampje branden.

Na een langdurige stroomonderbreking kan een ander lampje oplichten. Dit lampje gaat uit door te drukken op een willekeurige toets. De stralingswarmte van de kookzones kan niettemin hoog blijven.

Let op

Raak deze zones niet aan, brandwon- gevaar.

De halogeenlampen van de kookzones niet aanstaren.

- Kinderbeveiliging

Uw kookplaat is voorzien van een kinderbeveiliging voor vergrendeling van de functies tijdens het koken of wanneer de plaat niet aan staat (zie hoofdstuk: gebruik van de kinderbeveiliging).

Vergeet niet de kinderbeveiliging te ontgren- delen wanneer u de kookplaat opnieuw wilt gebruiken.

Elektrisch gevaar

Zorg ervoor dat de voedingskabel van een elektrisch apparaat aangesloten vlakbij de kookplaat niet in contact komt met de kookzones.

Indien u een scheurtje vaststelt in het glazen oppervlak, het apparaat onmiddellijk

loskoppelen om risico's voor elektrische schokken te voorkomen.

Verwijder daartoe de zekeringen of schakel de hoofdschakelaar uit.

Gebruik de kookplaat niet meer voordat de glazen bovenplaat is vervangen.

• RESPECT VOOR HET MILIEU

- Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

- Uw apparaat bevat tevens vele 'recyclebare materialen. Het apparaat is bijgevolg voorzien van dit logo om aan te geven dat de afgedankte apparaten niet met het gewoon huishoudelijk afval dienen te worden weggegooid. De recyclage van de apparaten vanwege de

fabrikant gebeurt in de beste omstandigheden, overeenkomst de Europese richtlijn 2002/96/EG inzake het elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

- Wij danken u voor uw bijdrage aan de bescherming van het milieu.

• BESCHRIJVING VAN HET APPARAAT

Het apparaat dient zo te worden geplaatst dat het stopcontact toegankelijk blijft.

De afstand tussen de rand van het apparaat en de muur (of wand) erachter of ernaast moet minimaal 4 cm bedragen (zone A).

De kookplaat kan rechtstreeks in het werkblad boven de oven, in hoge positie, worden geplaatst. (afstand minstens 10 mm)

• INBOUW

Houd u aan de tekening hierboven.

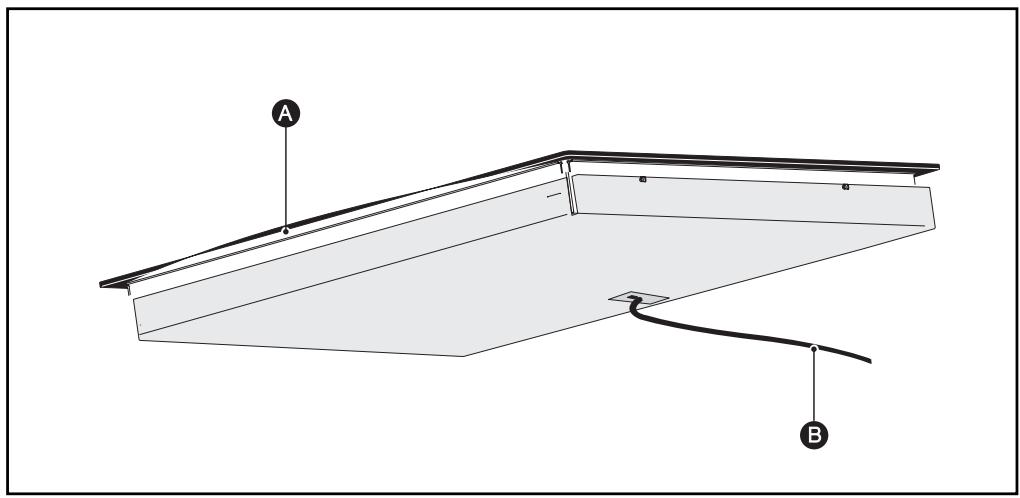

Tussen de kookplaat en het werkblad zorgt een afdichting voor de nodige waterdichtheid.

-Deze afdichting wordt onder de plaat gekleefd. U kunt de plaat rechtstreeks in de uitsnijding passen.

-Deze afdichting wordt geleverd in een etui. Kleef hem onder de kookplaat.

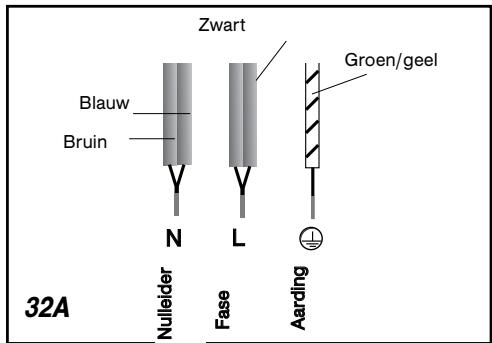

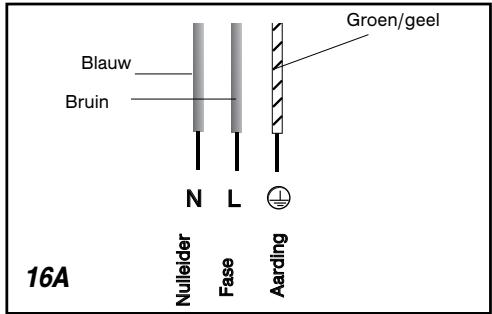

Deze kookplaten moeten worden aangesloten op het net met behulp van een stekker, overeenkomstig de voorschriften van IEC 60083 of een eenpolige onderbreker, overeenkomstig de geldende installatieregels.

Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt een lichtcodering op het bedieningspaneel. Wacht ongeveer 30 seconden tot deze informatie verdwijnt voordat u de kookplaat gebruikt (Deze weergave is normaal en indien nodig voorbehouden aan de servicedienst. De gebruiker van de kookplaat dient hier in geen geval rekening mee te houden).

Let op

Indien de voedingskabel is beschadigd moet deze veiligheidshalve door de fabrikant, de servicedienst of ander gekwalificeerd persoon worden vervangen.

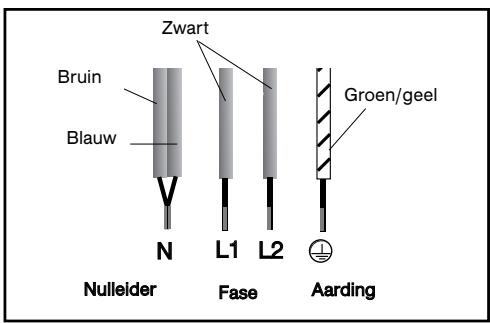

• Aansluiting 400V 2N \~ - 16A

Scheid voor de aansluiting de 2 fasedraden L1 en L2.

Indien bij een aansluiting van 400 V 2N driefasig, de kookplaat niet functioneert, controleer dan of de nulleider goed is aangesloten.

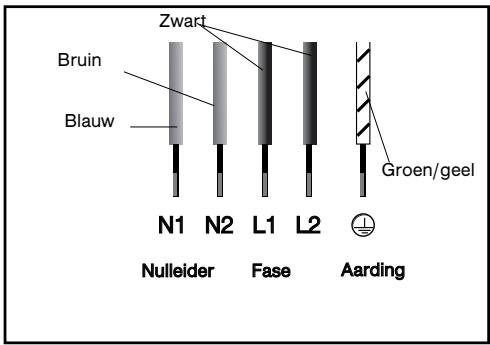

• Aansluiting 2x230V 2L+ 2N \~ - 16A

Scheid de draden voor de aansluiting.

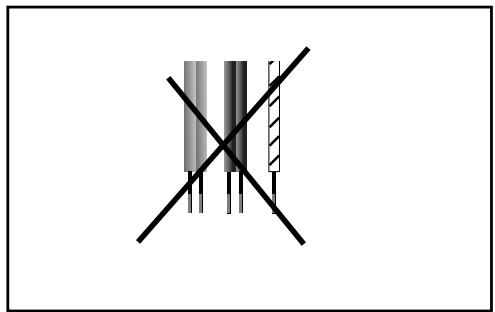

• Aansluiting 400V 3 \~ - 16A

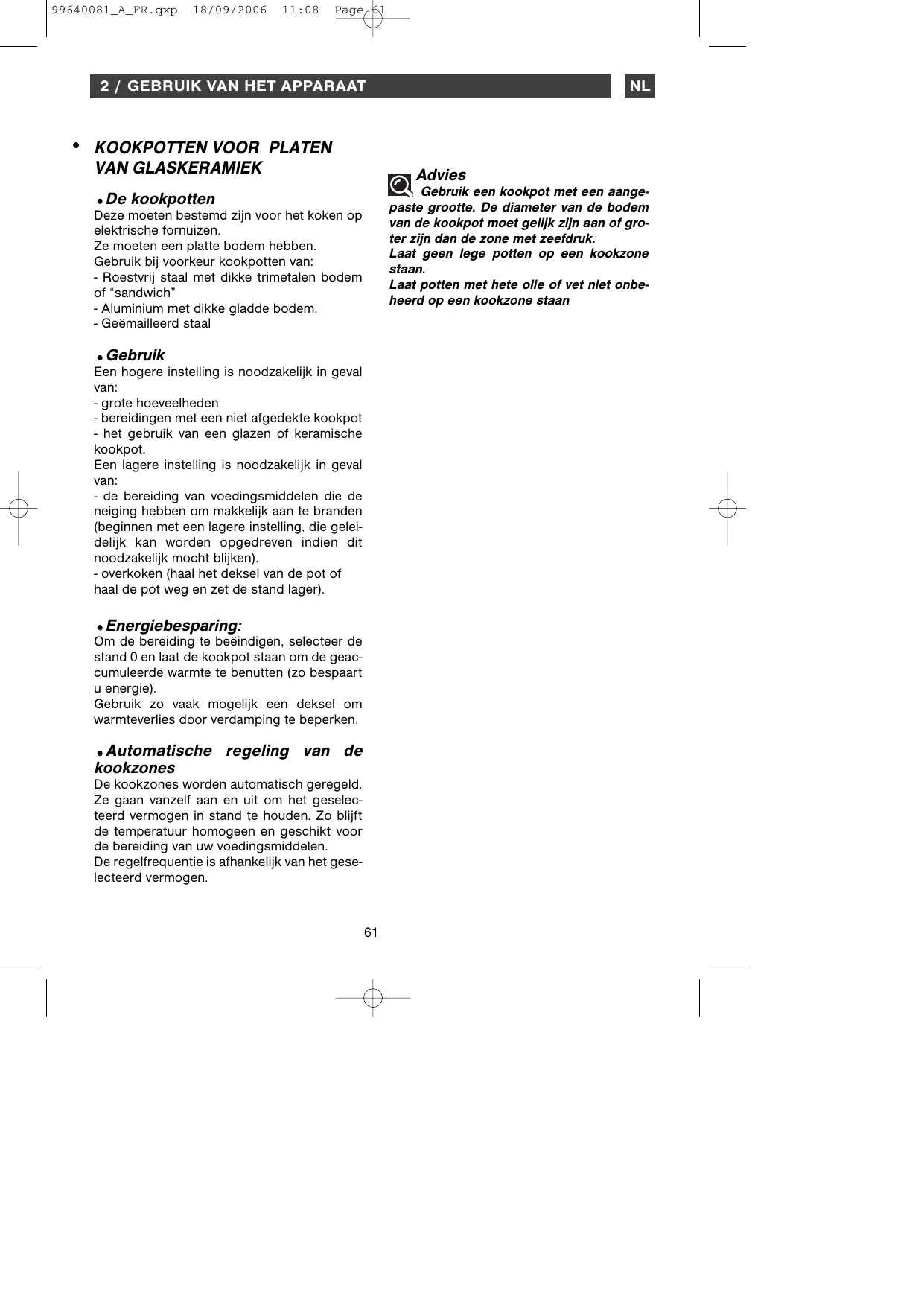

Deze moeten bestemd zijn voor het koken op elektrische fornuizen.

Ze moeten een platte bodem hebben. Gebruik bij voorkeur kookpotten van:

• Roestvrij staal met dikke trimetalen bodem of "sandwich"
• Aluminium met dikke gladde bodem.
• Geëmailleerd staal

- Gebruik

Een hogere instelling is noodzakelijk in geval van:

• grote hoeveelheden
• bereidingen met een niet afgedekte kookpot
• het gebruik van een glazen of keramische kookpot.

Een lagere instelling is noodzakelijk in geval van:

• de bereiding van voedingsmiddelen die de neiging hebben om makkelijk aan te branden (beginnen met een lagere instelling, die geleidelijk kan worden opgedreven indien dit noodzakelijk mocht blijken).
• overkoken (haal het deksel van de pot of haal de pot weg en zet de stand lager).

• Energiebesparing:

Om de bereiding te beëindigen, selecteer de stand 0 en laat de kookpot staan om de geaccumuleerde warmte te benutten (zo bespaart u energie).

Gebruik zo vaak mogelijk een deksel om warmteverlies door verdamping te beperken.

• Automatische regeling van de kookzones

De kookzones worden automatisch geregeld. Ze gaan vanzelf aan en uit om het geselecteerd vermogen in stand te houden. Zo blijft de temperatuur homogeen en geschikt voor de bereiding van uw voedingsmiddelen.

De regelfrequentie is afhankelijk van het geselecteerd vermogen.

Advies

Gebruik een kookpot met een aangepaste grootte. De diameter van de bodem van de kookpot moet gelijk zijn aan of groter zijn dan de zone met zeefdruk.

Laat geen lege potten op een kookzone staan.

Laat potten met hete olie of vet niet onbeheerd op een kookzone staan

NL 2 / GEBRUIK VAN HET APPARAAT

• BESCHRIJVING VAN DE BEDIENINGEN

toetsen:

- Aan/uit

- Voor het instellen van

het kookvermogen

de schakelklok

- Vergrendeling

Druk op de aan/uit toets van de te gebruiken zone. Een knipperende 0 en een pieptoon geven aan dat de zone aan staat. U kunt nu het gewenste kookvermogen instellen. Als u geen kookvermogen instelt zal de kookzone automatisch worden uitgeschakeld.

- Druk op de toetsen - + van de kookzone die u wilt gebruiken om het vermogen in te stellen. Doe hetzelfde voor de andere kookzones.

- STOP

Druk op de toets start/stop van de gebruikte kookzone of op de toets “-” van het vermogen tot de weergave verdwijnt.

• EXTRA ZONE NAARGELANG MODEL

De bijkomende kookzone kan alleen worden gebruikt wanneer de hoofdzone in werking is. Om aan te zetten:

- Geef een vermogen aan.

- Druk op de toets Ⓞ, een pieptoon bevestigt deze handeling. Het vermogen en een "E" worden afwisselend weergegeven. Pas het vermogen indien nodig aan.

Om te wissen:

- Druk op de toets Ⓞ, Een pieptoon bevestigt deze handeling.

INSTELLEN VAN DE SCHAKELKLOK

Er is één draaiende schakelklok voor de totaliteit van de kookzones. Deze wordt voor één kookzone tegelijk gebruikt.

Door meermaals op toets 🕒 te drukken, selecteert u de kookzone waarvoor u de schakelklok wilt gebruiken.

Het draaiende symbool en de schakelklok kunnen alleen worden gebruikt voor ingeschakelde zones.

Om de schakelklok te gebruiken:

- Schakelt u de kookzone in en regelt u het vermogen.

- Zet u het draaiende symbool op deze kookzone.

- Stelt u de duur in door op “+” of “=” te drukken; een lichtpunt op het vermogendisplay bevestigt uw handeling.

Aan het einde van de kookcyclus gaat de zone uit, geeft de schakelklok 0 weer en hoort u een pieptoon.

- Druk op de toets “+” of “=” van de schakelklok om een einde te maken aan de pieptoon.

Om de instellingen van de schakelklok te wijzigen:

Drukt u op de toetsen “+” of “-” van de schakel-klok.

Om de schakelklok stop te zetten:

Drukt u gelijktijdig enkele seconden op de toetsen “+” en “-” van de schakelklok of op de toets “-” van de schakelklok tot 0 verschijnt.

Om de schakelklok op een andere kookzone over te zetten:

- Stopt u de lopende schakelklok.

- Verplaatst u de schakelklok naar een andere ingeschakelde kookzone door meermaals op de toets 🚫 te drukken.

2 / GEBRUIK VAN HET APPARAAT

NL

Uw kookplaat heeft een kinderbeveiliging die de bedieningen vergrendelt wanneer de plaat niet is ingeschakeld (bijvoorbeeld bij het reinigen) of tijdens het koken (om de instellingen niet te wijzigen).

Uit veiligheidsoverwegingen is alleen de toets "stop" altijd actief en dient om een kookzone te onderbreken, zelfs wanneer die vergrendeld is.

•Hoe vergrendelen?

Druk nu op de vergrendelingstoets tot de led bovenaan oplicht en een pieptoon de handeling bevestigt.

• Plaat vergrendeld in werking

De weergave van de kookzones in werking geeft afwisselend het vermogen het symbool van de vergrendeling weer 🔒.

Wanneer u druk op de toetsen van het vermogen of de schakelklok van de zones in werking, licht de led van de vergrendeling op en gaat weer uit na enkele seconden,

Alleen de toets "stop" is altijd actief

Voor de kookzones die niet in werking zijn, gaan het symbool en de led aan wanneer u druk op de toetsen start/stop".

Deze weergave verdwijnt na enkele seconden,

- De plaat is vergrendeld en uitgeschakeld

De led boven de vergrendelingstoets is uit. Een korte druk op deze toets doet de led branden.

De led licht op wanneer u druk op de toets start / stop van een willekeurige zone.

•Hoe ontgrendelen?

Druk op de vergrendelingstoets: de led gaat uit en u hoort een dubbele pieptoon. De kookplaat is ontgrendeld.

Advies

Vergeet niet de kookplaat te ontgren- delen vooraleer hem weer te gebruiken (zie hoofdstuk "gebruik kinderbeveiliging").

Indien u de bereiding vergeet stop te zetten, is de kookplaat uitgerust met een beveiliging

"Auto-Stop system" die de vergeten kookzone onmiddellijk uitschakelt na een welbepaalde tijd (begrepen tussen 1 en 10 uur volgens het gebruikt vermogen).

Wanneer deze beveiliging in werking treedt, wordt de onderbreking van de kookzone aangegeven met de weergave "AS" of "A" in de bedieningszone en wordt gedurende ongeveer 2 minuten een pieptoon afgegeven. Het volstaat op een willekeurige bedieningstoets te drukken om de pieptoon te onderbreken.

Een dubbele pieptoon bevestigt uw handeling.

NL 3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

• BEHOUD VAN HET APPARAAT

De kookpotten niet te hard op de kookplaat neerzetten:

Het glazen oppervlak van de glaskeramische plaat is heel sterk, maar niettemin niet onbreekbaar.

Leg geen warme deksel plat op de kookplaat. Een 'zuignapeffect' zou de plaat kunnen beschadigen.

Voorkom dat de kookpotten over de plaat wrijven, omdat dit na verloop van tijd de bovenzijde van de glaskeramische plaat kan beschadigen.

Zet geen potten op de lijst of kap (naargelang het model).

Gebruik geen potten met ruwe of oneffen bodem: er kunnen stoffen onder blijven steken die vlekken of krassen op de kookplaat kunnen veroorzaken.

Beschadigingen die de werking van de kookplaat niet storen of onmogelijk maken, vallen niet onder de garantie van dit apparaat.

Geen onderhouds- en ontvlambare producten in het meubel onder de kookplaat opbergen.

Verwarm geen gesloten blikken, omdat die kunnen ontploffen.

Dat geldt uiteraard voor alle kookstanden.

Gebruik voor het koken nooit aluminiumfolie. In aluminium verpakte producten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten.

Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw kookapparaat.

Laat nooit allerhande dingen op de kookplaat staan (onverwacht aanzetten, krassen ...).

Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat schade toebrengen.

• ONDERHOUD VAN HET APPARAAT

SOORTEN VUIL	GEBRUIK	REINIGINGSMETHODE
Licht.	Huishoudsponsen.	Het te reinigen gebied met warm water doorweken, daarna afvegen.
Ingebakken vlekken.Zoete overkooksels,gesmolten plastic.	Huishoudsponsen.Speciaal glaskrabbertje.	Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijderen, daarna met de schuurzijde van een huishoudsponsje het resterende vuil verwijderen en afvegen.
Kringen en kalkaanslag.	Witte wijnazijn.	Warme witte wijnazijn op de vlekken aanbrengen, laten inwerken en afvegen met een zachte doek.
Glanzende metalen verkleuringen.Wekelijks onderhoud.	Speciaal product voor glaskeramische kookplaten.	Een speciaal product voor glaskeramische platen aanbrengen op de plaat, bij voorkeur met siliconen (beschermend effect).
crème huishoudspons voor delicate vaat poeder schuurspons 64

4 / SPECIALE MEDEDELINGEN EN INCIDENTEN

NL

• Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSINGEN:
Er verschijnt een lichtgevend display.	Normale werking.	Niets.
De installatie is doorgeslagen.	Verkeerde aansluiting van de kookplaat.	Controleer de conformiteit. Zie hoofdstuk aansluiting.
Slechts één zijde werkt.

• Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSINGEN:
De kookplaat werkt niet en de lichtgevende displays op het bedieningspaneel blijven uit.	Het apparaat krijgt geen stroom. De voeding of de aan-sluiting is defect.	Controleer de zekerin-gen en de elektrische hoofdschakelaar.
de kookplaat werkt niet, het gegeven verschijnt.	De kookplaat is vergrendeld	zie hoofdstuk gebruik kinderbeveiliging

• In gebruik

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSINGEN:
De kookplaat is gestopt en geeft ongeveer elke 10 secon- den een pieptoon af. Een of F7 verschijnt.	Er is iets overgekookt of er ligt een voorwerp op het bedie- ningspaneel.	Reinig het voorwerp of verwijder het en ga ver- der met koken.
Een serie kleine of F7 wordt weergegeven.	De elektronische schakelingen zijn verhit.	Zie hoofdstuk inbouw.

Let op

Bij een breuk, scheurtje of barst, hoe klein ook, in de glaskeramische plaat,

het apparaat onmiddellijk loskoppelen om elektrische schokken te vermijden.

Neem contact op met de Servicedienst.

NL 5 / KOOK TABEL

• GLASKERAMIEK

		BAKKEN EN BRENGEN TOT KOOKPUNT		BRADEN BAKKEN/GOUDBRUIN LAAGJE GEVEN HET KOOKPUNT ZACHT KOKEN		KOKEN/STOVEN			WARM HOUDEN
		9	8	7	6	5	4	3	2	1
SOEPEN	BOUILLON
	MAALTIJDSOEPEN
VIS	COURT-BOUILLON
	DIEPVRIESWAREN
SAUS	DIK OP BASIS VAN BLOEM
	MET BOTER EN EIEREN (BEARNAISE, HOLLANDSE SAUS)
	BEREIDE SAUZEN	9	8	7	6	5	4	3	2	1
GROENTE	ANDIJVIE, SPINAZIE
	DROGE GROENTEN
	GEKOOKTE AARDAPPELEN
	GEBAKKEN AARDAPPELEN
	GESAUTEERDE AARDAPPELEN
	GROENTEN ONTDOOIEN
VLEES	DUNNE LAPJES VLEES
	GEBAKKEN BIEFSTUK
	GRILLGERECHTEN (GIETIJZEREN GRILL)
FRITUUR	DIEPGEVROREN FRIETJES
	VERSE FRIETJES
		9	8	7	6	5	4	3	2	1
VARIANTEN	SNELKOOKPAN (VANAF HET MOMENT DAT HET BEGINT TE SISSEN)
	MOES
	PANNENKOEKEN
	ENGELSE CRÈME
	GESMOLTEN CHOCOLA
	JAM
	MELK
	SPIEGELEIEREN
	PASTA
	BABYPOTJES (BAIN MARIE)
	RAGOUT
	RIJST
	RIUSTEBRIJ

NL

9964 0081 07/06
