Tipo de produto	Fogão vitrocerâmico
Marca	BRANDT
Modelo	TV602BT1
Dimensões (L x P x A)	58 cm x 51 cm x 6,4 cm (aproximadamente)
Peso	Não especificado (estimativa ~8 kg)
Alimentação	220-240 V ~ 32 A ou 400 V 2N ~ 16 A ou 2x230 V 2L+2N ~ 16 A ou 400 V 3~ 16 A
Número de zonas de cozimento	4 zonas (incluindo uma zona adicional em alguns modelos)
Tipo de comandos	Touch com display digital
Funções principais	Ligar/desligar individual por zona, ajuste de potência de 1 a 9 (boost P), timer com desligamento automático, segurança para crianças
Segurança	Sistema Auto-Stop (desligamento automático após esquecimento), segurança para crianças, detecção de transbordamento, indicador de calor residual
Material da superfície	Vidro vitrocerâmico
Manutenção e limpeza	Limpeza com esponja sanitária, raspador especial para vidro para sujeiras difíceis, vinagre branco para manchas de calcário, produto especial para vitrocerâmica para manutenção semanal
Consumo energético	Não especificado (estimativa classe A)
Peças sobressalentes e reparabilidade	Entre em contato com o serviço pós-venda Brandt para qualquer peça ou reparo
Garantia	Garantia padrão do fabricante (consulte as condições de venda)

Perguntas frequentes - TV602BT1 BRANDT

Como destravar a segurança para crianças?

Pressione a tecla de travamento até o LED apagar e um bipe duplo confirma o destravamento.

O que fazer se a placa exibir 'AS' ou 'A'?

Isso indica que o Sistema Auto-Stop foi acionado após um esquecimento. Pressione qualquer tecla para parar o bipe e a zona desliga.

Posso usar um limpador a vapor?

Não, o jato de vapor pode danificar a placa. Use uma esponja sanitária e um raspador especial para vidro.

Quais recipientes são adequados?

Use recipientes com fundo plano e grosso, de aço inoxidável, alumínio ou aço esmaltado. Evite fundos ásperos.

Como ajustar o timer?

Coloque a zona em funcionamento, pressione a tecla timer para selecionar a zona, e ajuste a duração com '+' ou '-'. No final do cozimento, a zona desliga e um bipe soa.

O que fazer em caso de trinca no vidro?

Desconecte imediatamente o aparelho e entre em contato com o serviço pós-venda. Não use mais a placa.

Como conectar a placa em 400V 2N?

Separe os dois fios de fase L1 e L2 antes da conexão. Consulte o diagrama no manual para as conexões corretas.

Por que a placa não liga?

Verifique os fusíveis e o disjuntor. Se o display permanecer apagado, a alimentação provavelmente está cortada.

O que significa a exibição 'E' em uma zona?

A exibição 'E' indica que a zona adicional está ativada. Você pode ajustar a potência com as teclas '+' ou '-'.

Como limpar sujeiras açucaradas queimadas?

Use um raspador especial para vidro para remover o grosso, e finalize com uma esponja sanitária embebida em água quente.

MANUAL DE UTILIZADOR TV602BT1 BRANDT

PT MANUAL DE INSTALAÇÃO E DE UTILIZAÇÃO

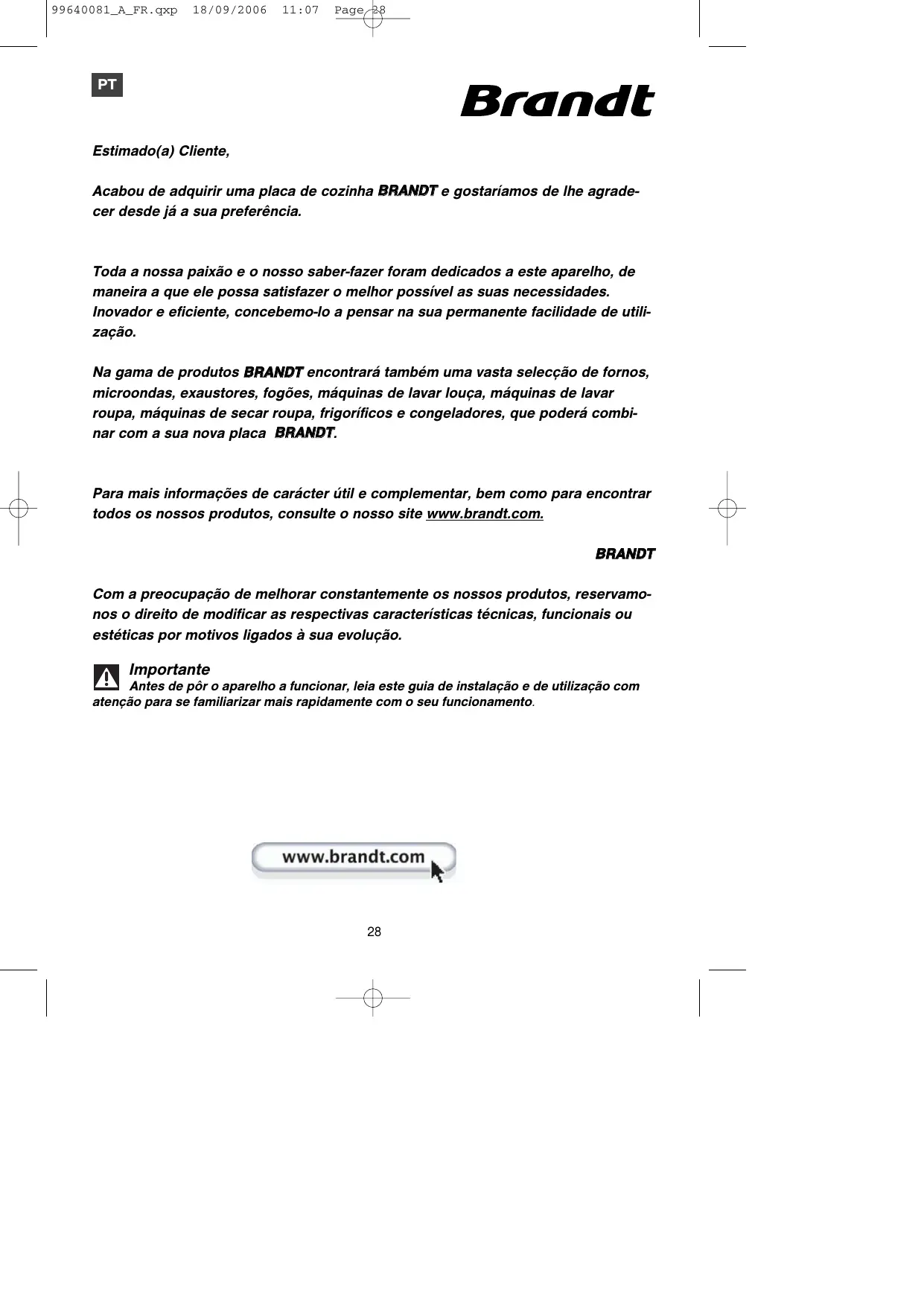

Acabou de adquirir uma placa de cozinha BRANDT e gostaríamos de lhe agradecer desde já a sua preferência.

Toda a nossa paixão e o nosso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possível as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente facilidade de utilização.

Na gama de produtos BRANDT encontrará também uma vasta selecção de fornos, microondas, exaustores, fogões, máquinas de lavar louça, máquinas de lavar roupa, máquinas de secar roupa, frigoríficos e congeladores, que poderá combinar com a sua nova placa BRANDT.

Para mais informações de carácter útil e complementar, bem como para encontrar todos os nossos produtos, consulte o nosso site www.brandt.com.

BRANDT

Com a preocupação de melhorar constantemente os nossos produtos, reservamoso o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

www.brandt.com

ÍNDICE

PT

• Instruções de segurança ____ 30
• Respeito pelo meio ambiente ____ 30
• Descrição do aparelho 31

1 / INSTALAÇÃO DA PLACA DE COZINHA

• Escolha do local de instalação ____ 32
• Encastramento 32
• Ligação eléctrica 33

2 / UTILIZAÇÃO DA PLACA DE COZINHA

• Descrição da parte de cima ____ 34
• Recipientes para a vitrocerâmica 35
• Descrição dos comandos 36
• Ligar a placa 36
• Regulação da potência ____ 36
• Desligar a placa 36
  • Zona adicional 36
• Regulação dos temporizadores 36
• Utilização do sistema de “segurança para crianças” 37
• Segurança em funcionamento da placa ____ 37

3 / MANUTENÇÃO CORRENTE DA PLACA

• Preservar a placa 38
• Limpar a placa 38

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

• Aquando da colocação em serviço ____ 39
• Aquando da colocação em funcionamento ____ 39
• Durante a utilização ____ 39

5 / TABELA DE COZEDURA \_\_\_\_ 40

PT INSTRUÇÕES DE SEGURANÇA

- INSTRUÇÕES DE SEGURANÇA

Esta placa de cozinha foi concebida para ser utilizada par uso doméstico.

Concebidas exclusivamente para cozinhar bebidas e géneros alimentares, estas placas de cozinha não contêm nenhum componente a base de amianto.

- Calor residual

Enquanto uma zona de aquecimento que está a funcionar estiver quente, um sinal luminoso "H"(consoante os modelos) correspondente a esta zona permanece aceso no indicador.

Quando uma zona de cozedura está em posição de paragem, se a sua temperatura for elevada, esta afixação permanece acesa.

Após um corte de corrente prolongado, pode aparecer outra indicação luminosa, esta apagar-se-á após uma pressão num dos botões. No entanto, a temperatura das zonas de cozedura radiante pode continuar elevada.

Atenção

Não tocar nestas zonas para evitar queimaduras.

Não olhar fixamente para as lâmpadas de halogéneo das zonas de cozedura.

- Sistema de segurança para crianças

A placa de cozinha possui um sistema de segurança para crianças que bloqueia a utilização da mesma durante o funcionamento ou em modo desligado (ver capítulo: utilização do sistema de segurança para crianças).

Não se esqueça de desbloquear o sistema antes de reutilizar a placa.

Perigo eléctrico

Verifique se não há nenhum cabo de alimentação de outro aparelho eléctrico que esteja ligado perto da placa de cozinha e que esteja em contacto com as zonas de cozedura.

Se constatar o aparecimento de alguma fenda na superfície do vidro, desligue ime-

Para tal, retire os fusíveis ou accione o disjuntor.

Não voltar a utilizar a placa de cozinha antes da substituição da parte de cima em vidro.

- Os materiais que constituem esta embalagem são recicláveis. Por isso, participe à sua reciclagem e coloque-os nos contentores municipais previstos para o efeito.

- Este aparelho também contém vários materiais recicláveis. A presença deste símbolo indica-lhe que os aparelhos usados não devem ser misturados com os outros resíduos. A reciclagem dos aparelhos organizada pelo seu fabricante rea-

lizar-se-á assim nas melhores condições, em conformidade com a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos. Dirija-se junto da sua junta de freguesia ou do seu revendedor para conhecer os pontos de recolha dos aparelhos usados mais próximos do seu domicílio.

- Obrigado pela sua colaboração na protecção do meio ambiente.

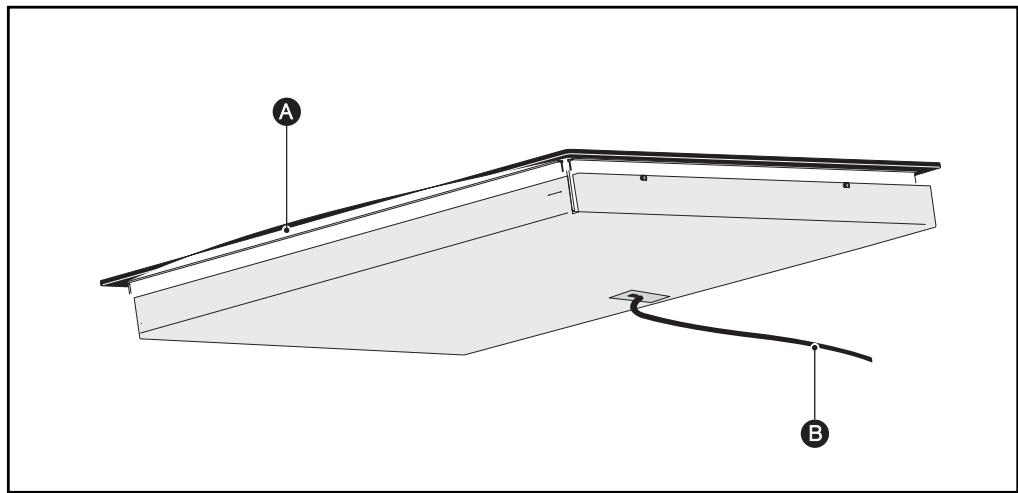

• DESCRIÇÃO DO APARELHO


A Vidro vitrocerâmico
B Fio de alimentação

PT 1 / INSTALAÇÃO DA PLACA DE COZINHA

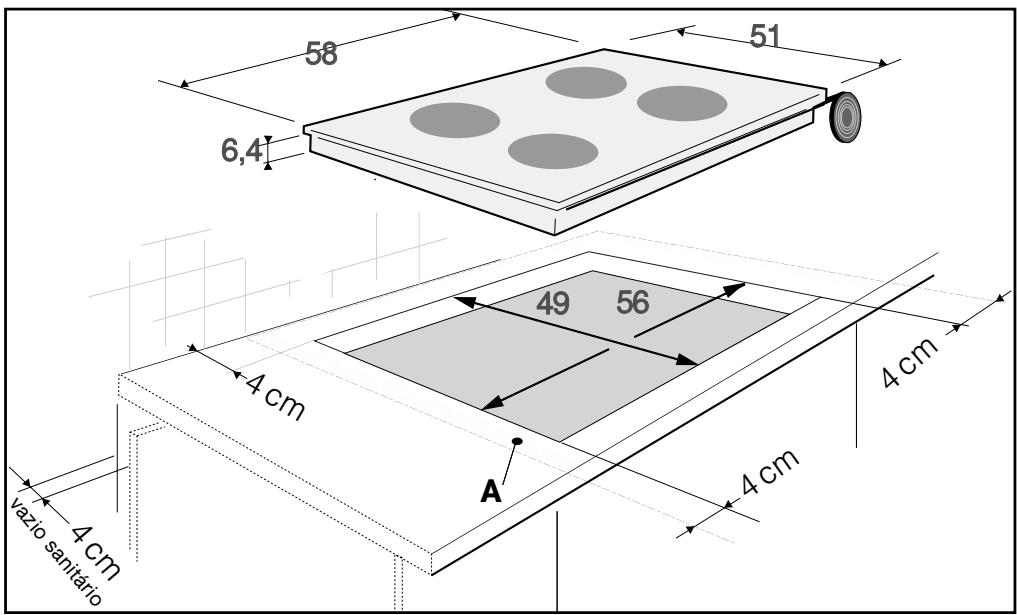

• ESCOLHA DO LOCAL DE INSTALAÇÃO

A placa deve ser colocada de maneira a deixar sempre a ficha eléctrica acessível.

A distância entre as bordas da placa e a parede (ou separação) lateral ou traseira deve ser no mínimo de 4 cm (zona A).

A placa pode ser encastrada directamente no plano de trabalho por cima do forno em posição alta. (distância mínima 10 mm)

• ENCASTRAMENTO

Seguir o esquema acima.

A estanquecidade com o plano de trabalho é garantida através de uma junta.

-Esta junta é colada por baixo da placa, insira directamente a placa no recorte.

-Esta junta é fornecida na bolsa, cole-a por baixo da placa.

1 / INSTALAÇÃO DA PLACA DE COZINHA

PT

• LIGAÇÃO ELÉCTRICA

Estas placas devem ser ligadas à rede eléctrica através de uma tomada de corrente conforme à publicação CEI 60083 ou de um dispositivo de corte omnipolar conforme às regras de instalação em vigor.

Aquando da colocação sob tensão da placa, ou após um corte de corrente prolongado, uma codificação luminosa aparece no painel de comando. Aguarde cerca de 30 segundos que essas informações desapareçam antes de utilizar a placa (Esta visualização é normal e está reservada, dado o caso, ao seu serviço pós-venda. O utilizador da placa não deve em caso algum tomá-las em consideração).

Atenção

Se o cabo estiver danificado, deverá ser substituído pelo fabricante, o serviço pós-venda ou uma pessoa igualmente habilitada de modo a evitar qualquer perigo.

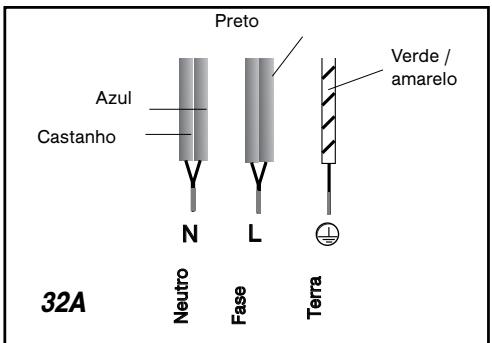

• Ligação eléctrica 220-240V \~

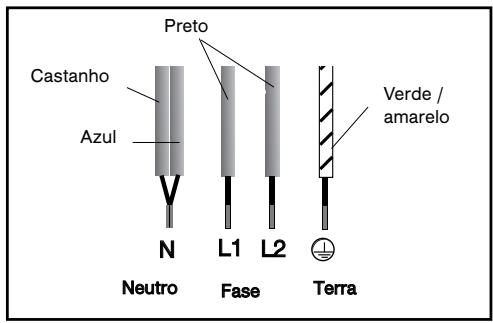

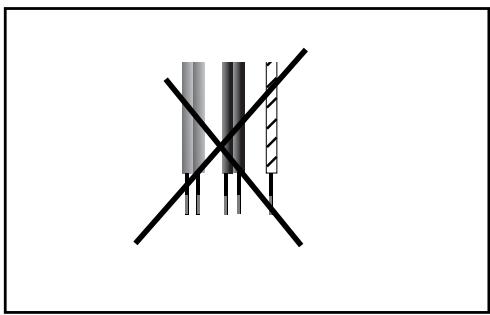

- Ligação eléctrica 400V 2N \~ - 16A

Antes de proceder à ligação, separe os 2 fios de fase L1 e L2.

Em caso de mau funcionamento da placa de cozinha com uma ligação de 400 V 2N trifásica, verifique se o fio neutro está devidamente ligado.

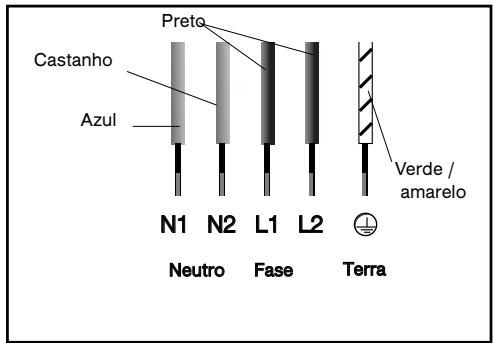

- Ligação eléctrica 2x230V 2L+2N \~ - 16A

Separe os fios antes da ligação.

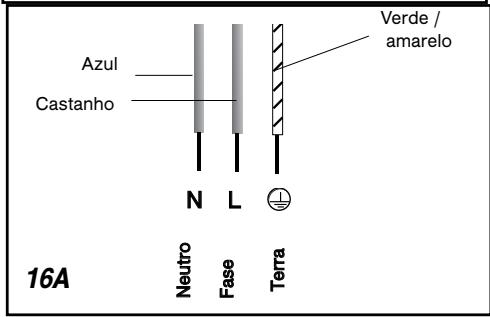

• Ligação eléctrica 400V 3 \~ - 16A

PT 2 / UTILIZAÇÃO DA PLACA DE COZINHA

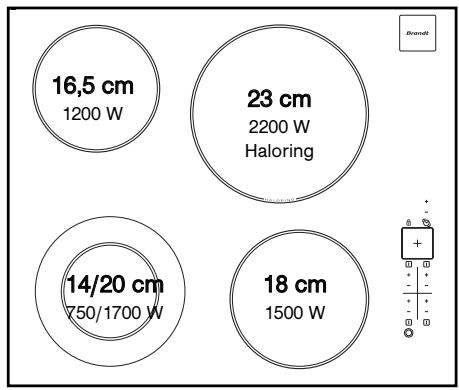

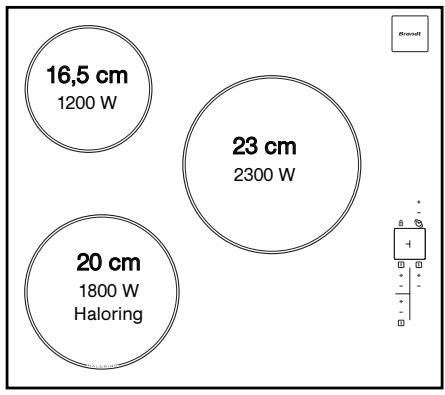

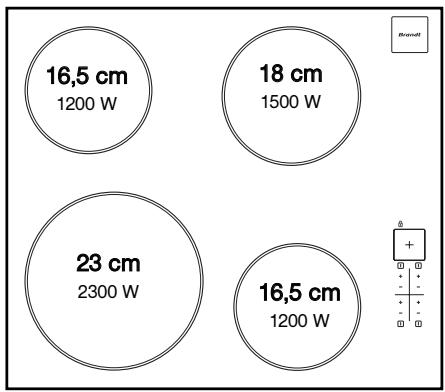

- DESCRIÇÃO DA PARTE DE CIMA

TV 620

TV 621

TV 623

2 / UTILIZAÇÃO DA PLACA DE COZINHA

PT

• RECIPIENTES PARA A VITROCERÂMICA

- Os recipientes

Devem estar concebidos para a cozinha eléctrica.

O fundo deve ser plano.

Utilize de preferência panelas em:

• Aço inoxidável com fundo trimetálico espesso ou “sandwich”.
  – Alumínio com fundo liso espesso,
• Aço esmaltado

- Utilização

Uma regulação superior é necessária em caso:

• de quantidades importantes
• de cozeduras com um recipiente sem tampa
• da utilização de uma panela em vidro ou cerâmica.

Uma regulação inferior é necessária em caso:

• de cozedura de alimento com tendência para queimar facilmente (começar com uma regulação mais fraca, a regulação pode ser aumentada se necessário).
• de derrame (retire a tampa ou a panela, depois baixe a regulação).

• Poupança de energia:

Para acabar a cozedura, coloque na posição 0, deixando o recipiente em posição para utilizar o calor acumulado. (desta forma poupa energia).
Sempre que possível, tape os recipientes com tampas para reduzir as perdas de calor por evaporação.

- Regulação automáticas dos focos

Os focos regulam-se automaticamente, acendem-se e apagam-se para manter a potência seleccionada. Assim, a temperatura permanece homogénea e adaptada à cozedura dos seus alimentos.

A frequência de regulação varia consoante a potência seleccionada.

Conselho

Utilizar um recipiente com um tamanho adequado. o diâmetro do fundo do recipiente deve ser igual ou superior à zona serigráfica.

Não deixar um recipiente vazio em cima de uma zona de aquecimento.

Não deixar recipientes que contenham óleo ou gorduras quentes sem vigilância em cima de uma zona de aquecimento.

PT 2 / UTILIZAÇÃO DA PLACA DE COZINHA

- DESCRIÇÃO DOS COMANDOS

Botões

A - Ligar/Desligar.
B - Da potência.
© - Do programador de tempo.
D - De bloqueio

- COLOCAÇÃO EM FUNCIONAMENTO

Prima o botão ligar/desligar da zona que pretende utilizar. Uma visualização 0 intermitente e um sinal sonoro indicam que a zona está acesa. Pode agora regular a potência pretendida.

Se não seleccionar uma potência, a zona de aquecimento apagar-se-á automaticamente.

• REGULAÇÃO DA POTÊNCIA

- Prima os botões - + da zona de cozedura que deseja utilizar para regular a potência. Siga o mesmo procedimento para as outras zonas de cozedura.

• DESLIGAR

Prima o botão ligar/desligar da zona utilizada ou o botão “-” da potência até apagar-se a indicação.

• ZONA ADICIONAL CONSOANTE MODELO

A zona de cozedura adicional é utilizável apenas quando a zona de aquecimento principal está em funcionamento.

Para a ligar:

- Definir uma potência.

- Prima um botão Ⓞ, um bip sonoro confirma a operação, alternadamente são apresentados a potência e um “E”, ajuste a potência necessária.

Para a eliminar: - Prima o botão Ⓞ, um bip confirma a 36 acção.

- REGULAÇÃO DO TEMPORIZADOR

Está disponível um temporizador giratório para a totalidade das zonas de aquecimento e é atribuído a uma única zona de aquecimento de cada vez

Através de pressões sucessivas ⚙, selec- cione a zona de aquecimento à qual pretende afectar temporizador.

O símbolo giratório e temporizador podem ser atribuídos apenas a uma zona em funcionamento.

- Coloque a zona de aquecimento em funcionamento e regule a potência.

- Posicione o símbolo giratório nesta zona de aquecimento.

- Prima “+” ou “-” para regular a duração, acende-se um ponto no visor de potência para confirmar a operação.

No final da cozedura, a zona desliga-se, o programador do tempo indica 0 e um sinal sonoro é emitido.

- Prima o botão “+” ou “-” do temporizador para parar este sinal sonoro.

Para alterar as regulações de temporizador: Prima os botões “+” ou “-” do temporizador.

Prima vários segundos ao mesmo tempo os botões “+” e “-” do temporizador ou o botão “-” do temporizador até 0.

Para alterar a definição do temporizador:

• Pare o temporizador em curso.
• Prima várias vezes de seguida 🔒 para atribuir a uma nova zona de aquecimento em funcionamento.

2 / UTILIZAÇÃO DA PLACA DE COZINHA

PT

• UTILIZAÇÃO DO "SISTEMA DE SEGURANÇA PARA CRIANÇAS"

A placa de cozinha possui um sistema de segurança para crianças que bloqueia os comandos quando esta está parada (para a limpeza por exemplo) ou em funcionamento (para preservar as definições seleccionadas).

Por razões de segurança, só o botão “desligar” está sempre activo e autoriza o corte de uma zona de aquecimento, mesmo quando bloqueada.

- Como bloquear?

Mantenha premido o botão de bloqueio até o indicador luminoso colocado por cima se acender e um bip ser emitido, confirmando a sua acção.

- Placa bloqueada em funcionamento

A amostragem das zonas de cozedura em funcionamento indica alternadamente a potência e o símbolo de bloqueio.

Quando premir os botões de potência ou do programador de tempo das zonas em funcionamento, o indicador luminoso de bloqueio acende-se, apagar-se-á após alguns segundos, Só o botão “paragem” está sempre activo. Nas zonas de cozedura que não funcionam, o símbolo e o indicador luminoso acendem-se quando premir os botões “ligar/desligar”. O símbolo apaga-se decorridos alguns segundos.

- A placa é bloqueada no modo desligado

O indicador luminoso por cima do botão de bloqueio está apagado. Uma pressão breve deste botão acende o indicador luminoso.

O indicador luminoso é visualizado ao premir o botão ligar/desligar de qualquer uma das zonas de aquecimento.

- Como desbloquear?

Prima o botão de bloqueio até a extinção do indicador luminoso e a emissão de um duplo bip confirmarem a sua acção.

Conselho

Não se esqueça de desbloquear a placa de cozinha antes de a reutilizar (ver capítulo “utilização do sistema de segurança para crianças”).

SEGURANÇAS DURANTE FUNCIONAMENTO DA PLACA

- Auto-Stop system

No caso de se esquecer de desligar um cozinhado, saiba que esta placa está equipada com uma função de segurança denominada "Auto-Stop system", que desliga automaticamente a zona de aquecimento esquecida, uma vez decorrido o tempo predefinido. Se esta segurança for activada, o corte da zona de aquecimento é assinalado pela visualização de "AS" ou "A" na zona de comando e um "bip" sonoro é emitido durante cerca de 2 minutos. Para a desactivar, basta premir um botão qualquer do comando.

Um duplo bip sonoro confirmará a sua acção.

PT 3 / MANUTENÇÃO CORRENTE DO APARELHO

• PRESERVAR O APARELHO

Evitar choques com os recipientes:

A superfície de vidro vitrocerâmico é bastante resistente, mas não é inquebrável.

Não colocar tampas quentes sobre a placa de cozinha, pois o efeito de “ventosa” das tampas pode danificar a parte de cima vitrocerâmica. Um efeito ‘ventosa’ pode danificar a parte de cima em vitrocerâmica.

Evitar a fricção de recipientes, já que com o tempo esta pode provocar uma degradação da decoração na parte de cima vitrocerâmica.

Evitar colocar recipientes sobre o quadro ou moldura (consoante o modelo).

Evitar a utilização de recipientes com fundo rugoso ou amolgado, já que estes podem conter ou transportar materiais que poderão manchar ou riscar a placa de cozinha.

Estes defeitos, que não provocam o não

funcionamento ou a impossibilidade de utilização da placa, não são abrangidos pela garantia.

Não guardar detergentes de limpeza ou produtos inflamáveis no móvel situado por baixo da placa de cozinha.

Esta precaução é válida, obviamente, para todos os modos de cozedura.

Nunca utilizar folhas de papel de alumínio para a cozedura. Nunca colocar produtos embalados com alumínio ou em recipientes de alumínio na placa de cozinha.

O alumínio pode derreter-se e danificar definitivamente a placa de cozinha.

A placa de cozinha nunca deve servir para armazenar o que quer que seja (acendimento intempestivo, riscos, etc.).

Não utilizar aparelhos de limpeza a vapor. O jacto de vapor pode danificar a placa.

• LIMPAR A PLACA DE COZINHA

TIPOS DE SUJIDADE	UTILIZAR	COMO LIMPAR ?
Sujidade ligeira.	Esponjas sanitárias.	Demolhar convenientemente com água quente a zona a lavar e depois limpar.
Acumulação de sujidade reaquecida.Derrames de açúcar ou de plásticos derretidos.	Esponjas sanitárias.Raspador especial para vidro.	Demolhar convenientemente com água quente a zona a lavar, utilizar um raspador especial para vidro para tirar o maior, acabar com o lado de esfregão de uma esponja sanitária e depois limpar.
Auréolas e marcas de calcário.	Vinagre de álcool branco.	Deitar vinagre de álcool branco aquecido em cima da sujidade, deixar agir e limpar com um pano macio.
Colorações metálicas brilhantes.Limpeza semanal.	Detergente especial para vidro vitrocerâmico.	Espalhar sobre a superfície um detergente especial para vidro vitrocerâmico, de preferência um que contenha silicone (efeito protector).
creme esponja sanitária -pó esponja abrasiva

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

PT

• Aquando da instalação

PROBLEMA CONSTATADO:	CAUSAS POSSÍVEIS:	O QUE SE DEVE FAZER:
Visualização de um sinal luminoso.	Funcionamento normal.	Nada.
A instalação provoca o corte do disjuntor.	Problema na ligação eléctrica da placa.	Verifique a sua conformidade. Ver capítulo sobre ligação.
Só um lado da placa é que funciona.

• Quando a placa é ligada

PROBLEMA CONSTATADO:	CAUSAS POSSÍVEIS:	O QUE SE DEVE FAZER:
A placa não funciona e os mostradores luminosos no painel permanecem desligados.	O aparelho não esta a ser alimentado. Problema na alimentação ou na ligação.	Verifique os fusíveis e o disjuntor eléctrico.
A placa não funciona, a informação 07 é apresentada.	A placa está bloqueada	Ver capítulo utilização do sistema de segurança para crianças

• Durante a utilização

PROBLEMA CONSTATADO:	CAUSAS POSSÍVEIS:	O QUE SE DEVE FAZER:
A placa deixou de funcionar e emite um “BIP” de 10 em 10 segundos aproximadamente, podendo visualizar-se um ou F7.	Houve um derrame ou um objecto está a estorvar o painel de comando.	Limpar a placa ou retirar o objecto e lançar de novo a cozedura.
Aparecem vários pequenos ou F7.	Os circuitos electrónicos aque-ceram-se.	Ver capítulo sobre encastramento.

Atenção No caso de

No caso de o vidro em vitrocerâmica quebrar ou rachar, ainda que ligeiramente, desligue imediatamente o aparelho de modo a evitar qualquer risco de choque eléctrico. Contacte o Serviço Pós-Venda.

PT 5 / TABELA DE COZEDURA

• VITROCERÂMICA

		FRITAR LEVAR EBUÇÃO		COZER/ALOURAR NOVAMENTE AO PONTO DE EBUÇÃO EBUÇÃO FERIVURA CALDOS PEQUENOS		COZER/APURAR			MANTERAO QUENTE
		9	8	7	6	5	4	3	2	1
SOPAS	CALDOS
	CREMES ESPESSOS
PEIXE	CALDO
	CONGELADOS
MOLHOS	ESPESSO A BASE DE FARINHA
	COM MANTEIGA E OVOS (BEARNÊS, HOLANDÊS)
	MOLHOS PREPARADOS	9	8	7	6	5	4	3	2	1
LEGUMES	ENDÍVIAS, ESPINAFRES
	LEGUMES SECOS
	BATATAS COZIDAS
	BATATAS ALOURADAS
	BATATAS SALTEADAS
	DESCONGELAÇÃO DE LEGUMES
CARNE	CARNES POUCO ESPESSAS
	HAMBÚRGUERES NA FRIGIDEIRA
	GRELHADOS (GRELHA EM FERRO FUNDIDO)
FRITOS	BATATAS FRITAS CONGELADAS
	BATATAS FRITAS FRESCAS
		9	8	7	6	5	4	3	2	1
VARIANTES	PANELA DE PRESSÃO (LOGO QUE A COMEÇAR A OUVIR)
	COMPOTAS DE FRUTAS
	CREPES
	CREME INGLÊS
	CHOCOLATE DERRETIDO
	COMPOTAS
	LEITE
	OVOS ESTRELADOS
	MASSAS
	BOIÕES PARA BEBÉ (BANHO-MARIA)
	GUISADOS
	ARROZ À CRIOLA ARROZ DOCE

EL

Brandt
