Type de produit	Table de cuisson vitrocéramique
Marque	BRANDT
Modèle	TV602BT1
Dimensions (L x P x H)	58 cm x 51 cm x 6,4 cm (environ)
Poids	Non spécifié (estimation ~8 kg)
Alimentation	220-240 V ~ 32 A ou 400 V 2N ~ 16 A ou 2x230 V 2L+2N ~ 16 A ou 400 V 3~ 16 A
Nombre de zones de cuisson	4 zones (dont une zone additionnelle sur certains modèles)
Type de commandes	Tactiles avec affichage numérique
Fonctions principales	Marche/arrêt individuel par zone, réglage de puissance de 1 à 9 (boost P), minuterie avec arrêt automatique, sécurité enfants
Sécurité	Auto-Stop system (arrêt automatique après oubli), sécurité enfants, détection de débordement, indicateur de chaleur résiduelle
Matériau de la surface	Verre vitrocéramique
Entretien et nettoyage	Nettoyage avec éponge sanitaire, racloir spécial verre pour salissures tenaces, vinaigre blanc pour traces de calcaire, produit spécial vitrocéramique pour entretien hebdomadaire
Consommation énergétique	Non spécifié (estimation classe A)
Pièces détachées et réparabilité	Contactez le service après-vente Brandt pour toute pièce ou réparation
Garantie	Garantie constructeur standard (se référer aux conditions de vente)

FOIRE AUX QUESTIONS - TV602BT1 BRANDT

Comment déverrouiller la sécurité enfants ?

Appuyez sur la touche de verrouillage jusqu'à extinction de la LED et un double bip confirme le déverrouillage.

Que faire si la table affiche 'AS' ou 'A' ?

Cela indique que l'Auto-Stop system s'est déclenché après un oubli. Appuyez sur n'importe quelle touche pour arrêter le bip et la zone s'éteint.

Puis-je utiliser un nettoyeur vapeur ?

Non, le jet de vapeur peut endommager la table. Utilisez une éponge sanitaire et un racloir spécial verre.

Quels récipients sont adaptés ?

Utilisez des récipients à fond plat et épais, en acier inoxydable, aluminium ou acier émaillé. Évitez les fonds rugueux.

Comment régler la minuterie ?

Mettez la zone en fonctionnement, appuyez sur la touche minuterie pour sélectionner la zone, puis réglez la durée avec '+' ou '-'. En fin de cuisson, la zone s'éteint et un bip retentit.

Que faire en cas de fissure du verre ?

Déconnectez immédiatement l'appareil et contactez le service après-vente. Ne plus utiliser la table.

Comment brancher la table en 400V 2N ?

Séparez les deux fils de phase L1 et L2 avant branchement. Consultez le schéma dans la notice pour les connexions correctes.

Pourquoi la table ne s'allume-t-elle pas ?

Vérifiez les fusibles et le disjoncteur. Si l'afficheur reste éteint, l'alimentation est probablement coupée.

Que signifie l'affichage 'E' sur une zone ?

L'affichage 'E' indique que la zone additionnelle est activée. Vous pouvez régler sa puissance avec les touches '+' ou '-'.

Comment nettoyer les salissures sucrées brûlées ?

Utilisez un racloir spécial verre pour dégrossir, puis finissez avec une éponge sanitaire imbibée d'eau chaude.

MODE D'EMPLOI TV602BT1 BRANDT

Vous venez d'acquérir une table BRANDT et nous vous en remercions.

PT 27

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

EL 39

Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle TABLE DE CUISSON BRANDT.

NL 51

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

www.brandt.com

BRANDT

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important

Avant d'installer et d'utiliser votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation qui vous permettra de vous familiariser très rapi-

SOMMAIRE

FR

• Consignes de sécurité ____ 4
• Respect de l'environnement ____ 4
  • Description de votre appareil ____ 5

1 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 6
• Encastrement 6
• Branchement 7

2 / UTILISATION DE VOTRE APPAREIL

• Description de votre dessus ____ 8
- Récipients pour la vitrocéramique ____ 9
• Description des commandes ____ 10
- Mise en marche de la table ____ 10
- Réglage de la puissance ____ 10
- Arrêt de la table 10
- Zone additionnelle ____ 10
- Réglage des minuteries ____ 10
• Utilisation sécurité enfants 11
- Sécurités en fonctionnement de la table ____ 11

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Préserver votre appareil 12
• Entretenir votre appareil ____ 12

4 / MESSAGES PARTICULIERS, INCIDENTS

• A la mise en service ____ 13
• A la mise en marche ____ 13
- En cours d'utilisation 13

5 / TABLEAU DE CUISSON 14

FR CONSIGNES DE SECURITE

• CONSIGNES DE SÉCURITÉ

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à base d'amiante.

- Chaleur résiduelle

Aussi longtemps qu'une zone de cuisson en-marche est brûlante, un voyant lumineux ou "H"(selon les modèles) correspondant à cette zone, est allumé dans l'indicateur.

Quand une zone de cuisson est en position arrêt, si sa température est élevée, cet affichage reste allumé.

Apres une coupure de courant prolongée, un autre affichage lumineux peut apparaître, il s'éteindra après un appui sur une touche quelconque. Néanmoins, la température des zones de cuisson radiant peut rester élevées.

Attention

Ne pas toucher ces zones, risque de brûlures.

Ne pas regarder fixement les lampes halogènes des zones de cuisson.

- Sécurité enfant

Votre table possède une sécurité enfant qui verrouille son utilisation à l'arrêt ou en cours de cuisson (voir chapitre : utilisation de la sécurité enfant).

Ne pas oublier de déverrouiller avant réutilisation.

rait, déconnectez immédiatement votre appareil pour éviter un risque de choc électrique.

Pour cela enlevez les fusibles ou actionnez le disjoncteur.

Ne plus utiliser votre table avant changement du dessus verre.

• RESPECT DE L'ENVIRONNEMENT

- Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réa-

lisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l'environnement.

Danger électrique

Assurez vous que le câble d'alimentation d'un appareil électrique branché à proximité de la table, n'est pas en contact avec les zones de cuisson.

Si une fêlure dans la surface du verre appa-

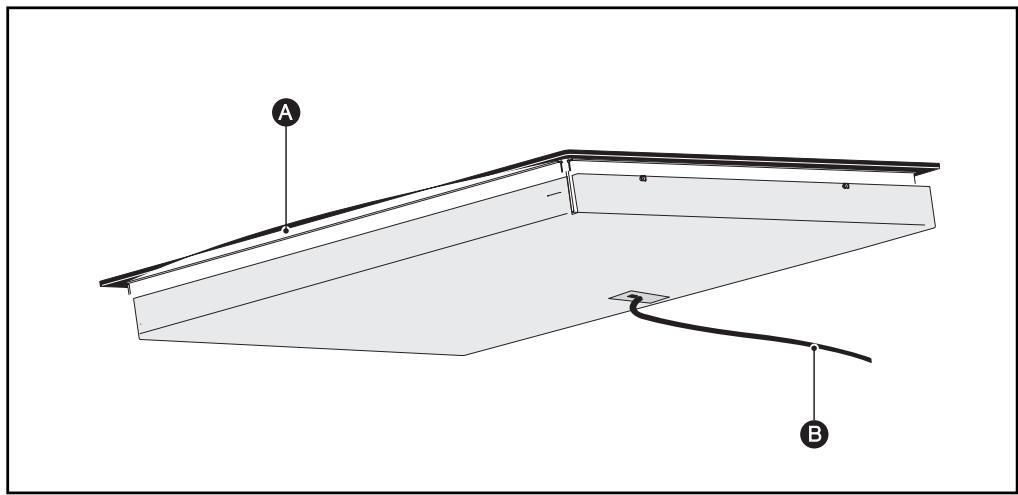

• DESCRIPTION DE VOTRE APPAREIL

A Verre vitrocéramique
B Cordon d'alimentation

FR 1 / INSTALLATION DE VOTRE APPAREIL

- CHOIX DE L'EMPLACEMENT

Votre appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible.

La distance entre le bord de votre appareil et le mur (ou cloison) latéral ou arrière doit être au minimum de 4 cm (zone A).

La table peut être encastrée directement dans le plan de travail au dessus du four en position haute. (distance minimum 10 mm)

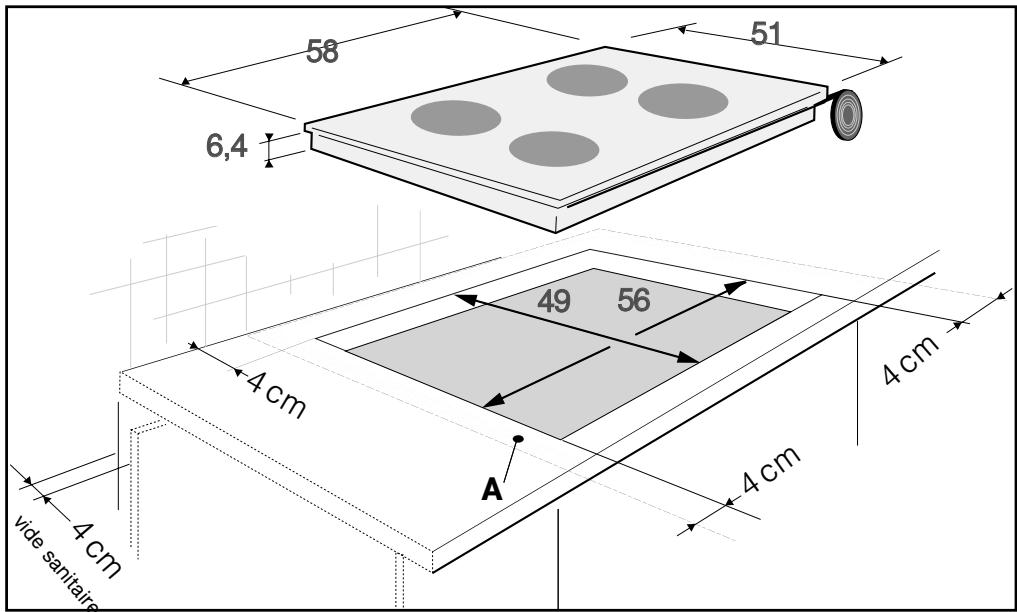

• ENCASTREMENT

Se conformer au croquis ci-dessus.

Un joint garantit l'étanchéité avec le plan de travail.

- Ce joint est collé sous votre table, insérez directement la table dans la découpe.

- Ce joint est fourni dans la pochette, collez celui-ci sous la table.

1 / INSTALLATION DE VOTRE APPAREIL

FR

- BRANCHEMENT

Ces tables doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire conforme aux règles d'installations en vigueur.

A la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparaît sur le clavier de commande. Attendez 30 secondes environ que ces informations disparaissent pour utiliser votre table (Cet affichage est normal et il est réservé le cas échéant à votre service après vente. En aucun cas l'utilisateur de la table ne doit en tenir compte).

Attention

Si le câble est endommagé, il doit

être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

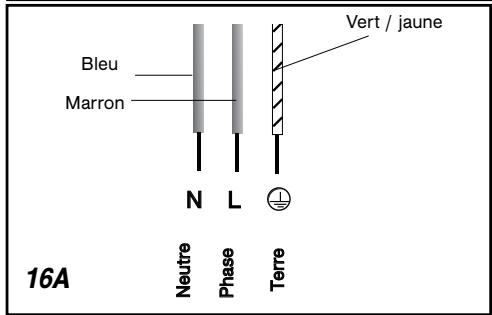

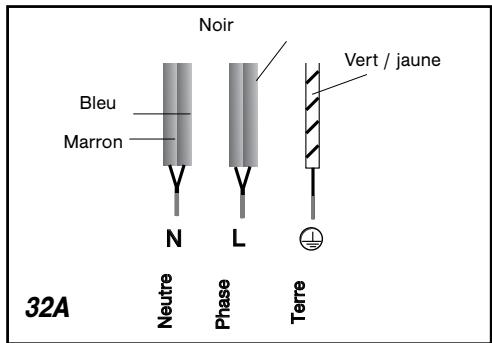

• Branchement 220-240V \~

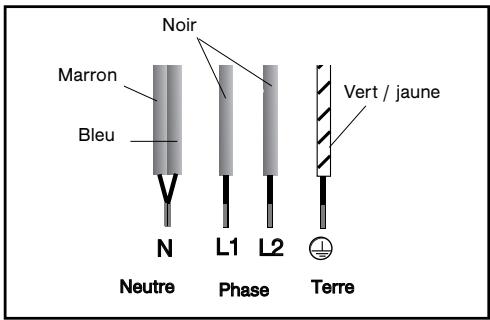

- Branchement 400V 2N \~ - 16A

Séparez les 2 fils de phase L1, L2 avant branchement.

Lors d'un branchement 400 V 2N triphasé, en cas de dysfonctionnement de votre table, vérifiez que le fil neutre est bien connecté.

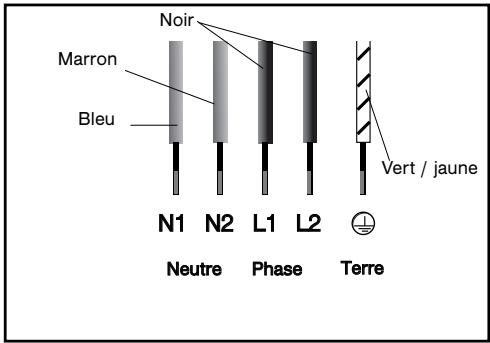

- Branchement 2x230V 2L+2N \~ - 16A

Séparez les fils avant branchement.

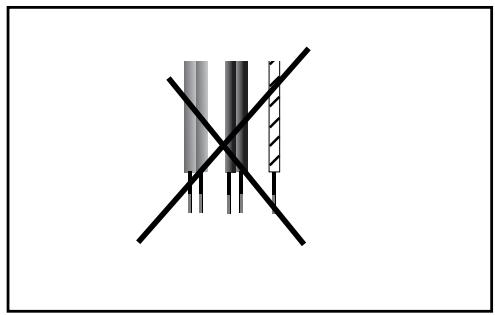

• Branchement 400V 3 \~ - 16A

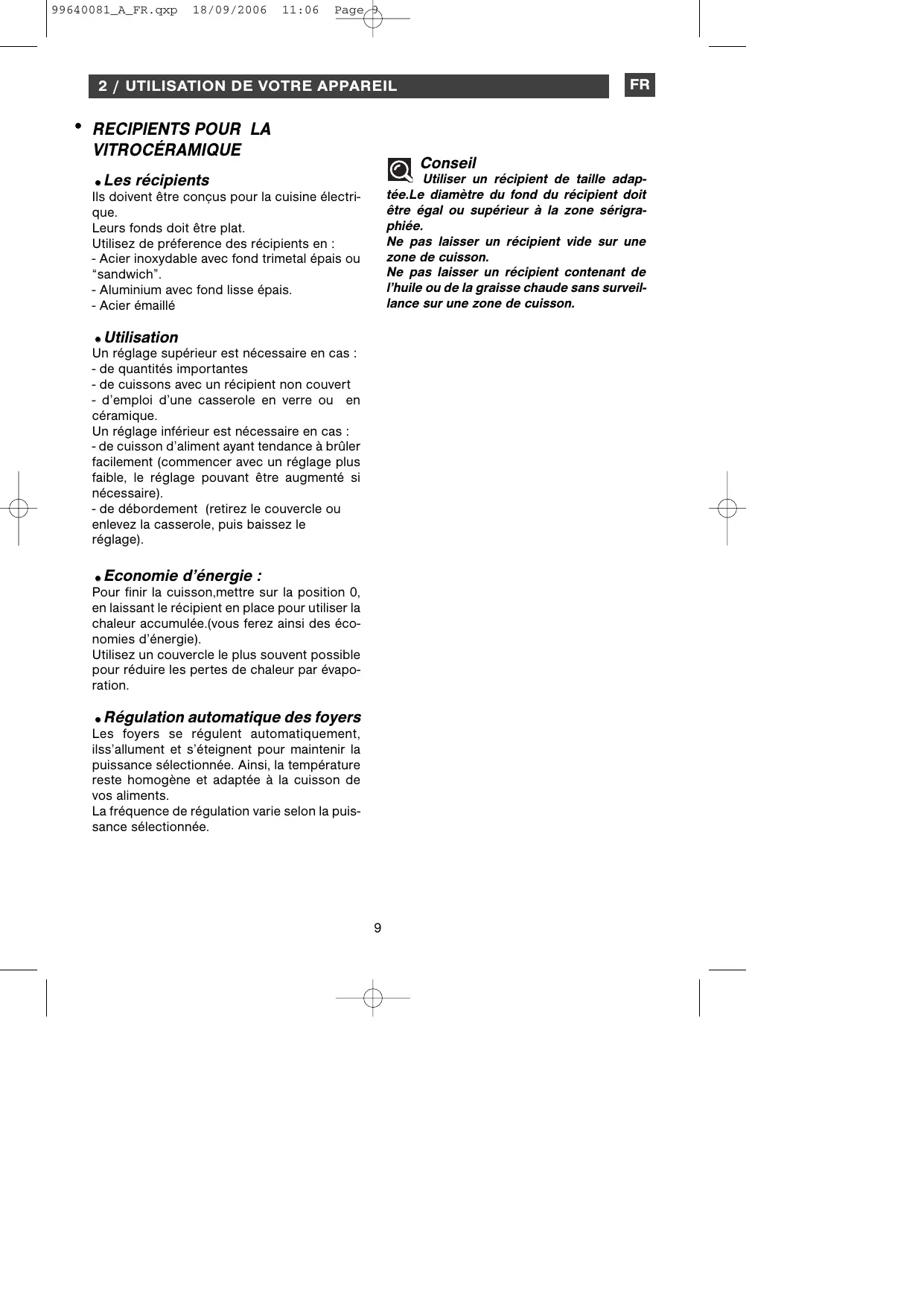

Ils doivent être conçus pour la cuisine électrique.

Leurs fonds doit être plat.

Utilisez de préférence des récipients en :

• Acier inoxydable avec fond trimetal épais ou "sandwich".
• Aluminium avec fond lisse épais.
• Acier émaillé

• Utilisation

Un réglage supérieur est nécessaire en cas :

• de quantités importantes
• de cuissons avec un récipient non couvert
• d'emploi d'une casserole en verre ou en céramique.

Un réglage inférieur est nécessaire en cas :

• de cuisson d'aliment ayant tendance à brûler facilement (commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire).
• de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

• Economie d'énergie :

Pour finir la cuisson,mettre sur la position 0, en laissant le récipient en place pour utiliser la chaleur accumulée.(vous ferez ainsi des économies d'énergie).

Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

• Régulation automatique des foyers

Les foyers se régulent automatiquement, ilss'allument et s'éteignent pour maintenir la puissance sélectionnée. Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments.

La fréquence de régulation varie selon la puissance sélectionnée.

Conseil

Utiliser un récipient de taille adaptée. Le diamètre du fond du récipient doit être égal ou supérieur à la zone sérigraphiée.

Ne pas laisser un récipient vide sur une zone de cuisson.

Ne pas laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillance sur une zone de cuisson.

FR 2 / UTILISATION DE VOTRE APPAREIL

• DESCRIPTION DES COMMANDES

Touches de :

A Marche/arrêt.
B Puissance.
© Minuterie.
D verrouillage

• MISE EN MARCHE

Appuyez sur la touche marche/arrêt de la zone à utiliser. Un affichage 0 clignotant et un bip signalent que la zone est allumée. Vous pouvez alors régler la puissance désirée. Sans demande de puissance de votre part, la zone de cuisson s'éteindra automatiquement.

• ARRÊT

Appuyez sur la touche marche/arrêt de la zone utilisée ou sur la touche “—” de la puissance jusqu’à éteindre l'affichage.

• RÉGLAGE DE LA PUISSANCE

Appuyez sur la touche “+” ou “-” pour régler votre niveau de puissance de 1 à 9. Lors de la mise en marche vous pouvez passer directement en puissance maximum “P” en appuyant sur la touche “-”

• ZONE ADDITIONNELLE (SUIVANT MODELE)

La zone de cuisson additionnelle est utilisable uniquement quand la zone de chauffe principale est en marche.

Pour la mettre en marche :

- Mettre une puissance. - Appuyez sur la touche Ⓞ, un bip confirme votre manoeuvre, alternativement la puissance et un “E” s'affichent, ajustez la puissance si nécessaire.

Pour la supprimer : - Appuyez sur la touche Ⓞ, un bip confirme votre manoeuvre. 10

• REGLAGE DE LA MINUTERIE

Une minuterie tournante est disponible pour l'ensemble des zones de cuisson et s'affecte sur une seule zone de cuisson à la fois

Par appuis successifs sur la touche 📋 vous sélectionnez la zone de cuisson où vous voulez affecter la minuterie.

Le symbole tournant et la minuterie peut être affecté uniquement sur une zone en fonctionnement.

Pour utiliser la minuterie :

- Mettez la zone de cuisson en fonctionnement et réglez la puissance.

• Positionnez le symbole tournant sur cette zone de cuisson.
• Réglez la durée par appui sur “+” ou “-”, un point s'allume sur l'afficheur de puissance pour confirmer votre manoeuvre.

En fin de cuisson, la zone s'éteind, la minuterie indique 0 et un bip vous prévient.

- Appuyez sur la touche “+” ou “-” de minuterie pour arrêter ce bip.

Pour modifier les réglages de minuterie :

Appuyez sur les touches “+” ou “-” de la minuterie.

Pour arrêter la minuterie :

Appuyez plusieurs secondes simultanément sur les touches “+” et “-” de la minuterie ou sur la touche “-” de la minuterie jusqu’à 0.

Pour modifier l'attribution de la minuterie :

• Arrêtez la minuterie en cours.
• Par appuis successifs sur la touche ⚙ affectez la à une nouvelle zone de cuisson en fonctionnement.

FR 2 / UTILISATION DE VOTRE APPAREIL

FR

• UTILISATION "SÉCURITÉ ENFANTS"

Votre table de cuisson possède une sécurité enfants qui verrouille les commandes à l'arrêt (pour le nettoyage par exemple) ou en cours de cuisson (pour préserver vos réglages).

Pour des raisons de sécurité, seule la touche "arrêt" est toujours active et autorise la coupure d'une zone de chauffe même verrouillée.

• Comment verrouiller ?

Maintenez appuyée la touche de verrouillage jusqu'à ce que la led s'allume et qu'un bip confirment votre manoeuvre.

• Table verrouillée en fonctionnement

L'affichage des zones de cuisson en fonctionnement indique en alternance la puissance et le symbole de verrouillage.

Quand vous appuyez sur les touches de puissance ou de minuterie des zones en fonctionnement, la led de verrou s'allume, elle s'éteindra au bout de quelques secondes,

Seule la touche "arrêt" est toujours active

Sur les zones de cuisson qui ne fonctionnent pas, le symbole et la led s'allume quand vous appuyez sur les touches "marche/arrêt".

Cette affichage s'éteindra au bout de quelques secondes,

• La table est verrouillée à l'arrêt

La led au dessus de la touche de verrouillage est éteinte. Une impulsion courte sur cette touche allume la led.

La led s'affiche quand vous appuyez sur une touche marche / arrêt de n'importe quelle zone.

• Comment déverrouiller ?

Appuyez sur la touche de verrouillage jusqu'à l'extinction de la led et un double bip confirment votre manoeuvre.

Conseil

Pensez à déverrouiller votre table

avant réutilisation (voir chapitre "utilisation sécurité enfants").

- SECURITES EN FONCTIONNEMENT DE LA TABLE

- Auto-Stop system

Si vous oubliez d'éteindre une préparation, votre table de cuisson est équipée d'une fonction de sécurité "Auto-Stop system" qui coupe automatiquement, la zone de cuisson oubliée, après un temps prédéfini (compris entre 1 et 10 heures suivant la puissance utilisée).

En cas de déclenchement de cette sécurité, la coupure de la zone de cuisson est signalée par l'affichage "AS" ou "A" dans la zone de commande et un "bip" sonore est émis pendant 2 minutes environ. Il vous suffit d'appuyer sur une touche quelconque des commandes pour l'arrêter.

Un double bip sonore confirmera votre manoeuvre.

FR 3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• PRÉSERVER VOTRE APPAREIL

Evitez les chocs avec les récipients : La surface verre vitrocéramique est très résistante, mais n'est toutefois pas incassable.

Ne pas poser de couvercle chaud à plat sur votre table de cuisson. Un effet 'ventouse' risquerait d'endommager le dessus vitrocéramique.

Evitez les frottements de récipients qui peuvent à la longue générer une dégradation du décor sur le dessus vitrocéramique.

Evitez de poser des récipients sur votre cadre ou enjoliveur (suivant modèle).

Evitez les récipients à fonds rugueux ou bosselés : Ils peuvent retenir et transporter des matières qui provoqueront des tâches ou des rayures sur votre table.

Ces défauts qui n'entraînent pas un non fonctionnement ou une inaptitude à l'usage, n'entrent pas dans le cadre de la garantie.

Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'entretien ou produits inflammables.

Ne réchauffez pas une boîte de conserve fermée, elle risque d'éclater.

Cette précaution est valable bien sûr pour tous les modes de cuisson.

Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium. Ne déposez jamais des produits emballés avec de l'aluminium, ou en barquette d'aluminium sur votre table de cuisson.

L'aluminium fondrait et endommagerait définitivement votre appareil de cuisson.

La table de cuisson ne doit pas servir à entreposer quoi que ce soit (allumage intempestif, rayure, ...).

Un nettoyeur vapeur ne doit pas être utilisé. Le jet de vapeur peut endommager votre table.

• ENTRETENIR VOTRE APPAREIL

TYPES DE SALISSURES	UTILISEZ	COMMENT PROCEDER ?
Légères.	Eponges sanitaires.	Bien détremper la zone à nettoyer avec de l’eau chaude, puis essuyez.
Accumulation de salissures recuites.Débordements sucrés, plastiques fondus.	Eponges sanitaires.Racloir spécial verre.	Bien détremper la zone à nettoyer avec de l’eau chaude, utilisez un racloir spécial verre pour dégrossir, finir avec le coté grattoir d’une éponge sanitaire, puis essuyez.
Auréoles et traces de calcaire.	Vinaigre d’alcool blanc.	Appliquez du vinaigre d’alcool blanc chaud sur la salissure, laisser agir, essuyez avec un chiffon doux.
Colorations métalliques brillantes.Entretien hebdomadaire.	Produit spécial verre vitrocéramique.	Appliquez sur la surface un produit spécial verre vitrocéramique, de préférence comportant du silicone (effet protecteur).
crème éponge sanitairespéciale vaisselle délicate		poudre éponge abrasive

4 / MESSAGES PARTICULIERS, INCIDENTS

FR

• A la mise en service

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT-IL FAIRE :
Un affichage lumineux apparaît.	Fonctionnement normal.	Rien.
Votre installation disjoncte.	Le branchement de votre table est défectueux.	Vérifiez sa conformité.Voir chapitre branchement.
Un seul côté fonctionne.

• A la mise en marche

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT -IL FAIRE :
La table ne fonctionne pas et les afficheurs lumineux sur le clavier restent éteints.	L'appareil n'est pas alimenté.L'alimentation ou le raccorde-ment est défectueux.	Inspectez les fusibles et le disjoncteur électrique.
la table ne fonctionne pas, l'information ☐ 7 s'affiche.	La table est verrouillée	voir chapitre utilisation sécurité enfant

• En cours d'utilisation

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT -IL FAIRE :
La table s’est arrêtée de fonctionner et elle émet un “BIP” toutes les 10 secondes environ et un ou F7 s’affichent.	Il y a eu un débordement ou un objet encombre le clavier de commande.	Nettoyez ou enlevez l’objet et relancez la cuisson.
Une série de petits ou F7 s’affiche.	Les circuits électroniques se sont échauffés.	Voir chapitre encastrement.

Attention

En cas de cassure, félure ou fissure même légère du verre vitrocéramique, déconnectez immédiatement votre appareil pour éviter un risque de choc électrique. Contactez le Service Après-Vente.

FR 5 / TABLEAU DE CUISSON

• VITROCERAMIQUE

		FRIEPORTER ÀÉBULLITION	CUIRE/DORERREPRISE D'ÉBULLITIONÉBULLITION PETITS BOUILLONS		CUIRE/MIJOTER			TENIRAUCHAUD
		9	8	7	6	5	4	3	2	1
SOUPES	BOUILLONS
	POTAGES EPAIS
POISSONS	COURT-BOUILLON
	SURGELÉS
SAUCE	ÉPAISSE À BASE DE FARINE
	AU BEURRE AVEC ŒUFS(BÉARNAISE, HOLLANDAISE)
	SAUCES PRÉPARÉES	9	8	7	6	5	4	3	2	1
LÉGUMES	ENDIVES, ÉPINARDS
	LÉGUMES SECS
	POMMES DE TERRE À L'EAU
	POMMES DE TERRE RISSOLÉES
	POMMES DE TERRE SAUTÉES
	DÉCONGÉLATION DE LÉGUMES
VIANDE	VIANDES PEU ÉPAISSES
	STEAKS POELÉS
	GRILLADE (GRIL FONTE)
FRITURE	FRITES SURGELÉES
	FRITES FRAÎCHES
		9	8	7	6	5	4	3	2	1
VARIANTES	AUTO-CUISEUR(DÈS LE CHUCHOTEMENT)
	COMPOTES
	CRÉPES
	CRÈME ANGLAISE
	CHOCOLAT FONDU
	CONFITURES
	LAIT
	ŒUFS SUR LE PLAT
	PÂTES
	PETITS POTS DE BÉBÉ(BAIN MARIE)
	RAGOÛTS
	RIZ CRÉOLE
	RIZ AU LAIT

EN

Brandt

Dear Customer,
