SA2250E - Refrigerador BRANDT - Manual de utilização gratuito

Marca	Brandt
Modelo	SA2250E
Tipo de produto	Refrigerador
Dimensões (A x L x P)	180 x 60 x 65 cm
Peso líquido	60 kg
Alimentação	220-240 V, 50 Hz
Classe energética	A+
Capacidade líquida	250 L
Tipo de refrigeração	Refrigeração ventilada (No Frost)
Iluminação interior	LED
Prateleiras	Prateleiras de vidro ajustáveis
Gaveta para legumes	Gaveta para legumes com controle de umidade
Porta reversível	Sim, reversível
Pés ajustáveis	Sim, na frente
Degelo	Automático (No Frost)
Nível sonoro	42 dB
Temperatura ambiente recomendada	16 °C - 43 °C
Acessórios fornecidos	Bandeja de gelo, guia de utilização
Manutenção e limpeza	Limpar com um pano macio e água com sabão. Não usar produtos abrasivos.
Segurança	Travamento infantil não disponível. Porta reversível para adaptar a abertura.
Peças de reposição e reparabilidade	Peças de reposição disponíveis através do serviço pós-venda Brandt.

Perguntas frequentes - SA2250E BRANDT

Como ajustar a temperatura do refrigerador Brandt SA2250E?

A temperatura é ajustada usando o termostato localizado no interior do aparelho. Gire o botão para a posição desejada (geralmente de 1 a 7). A posição 3-4 é recomendada para uso normal.

O que fazer se o refrigerador não estiver gelando o suficiente?

Verifique se a temperatura ambiente não excede 43 °C, se as grades de ventilação não estão obstruídas e se o termostato está ajustado corretamente. Se o problema persistir, entre em contato com o serviço pós-venda.

Como descongelar o refrigerador Brandt SA2250E?

O modelo SA2250E é equipado com a tecnologia No Frost, o que significa que descongela automaticamente. Nenhuma ação manual é necessária.

O refrigerador faz barulho, é normal?

Um leve zumbido é normal (compressor e ventilador). Se o barulho for excessivo, verifique se o aparelho está nivelado e se não está tocando nos móveis. O nível sonoro é de 42 dB.

Como inverter o sentido de abertura da porta?

A porta é reversível. Desaparafuse as dobradiças, retire a porta, recoloca as dobradiças do outro lado e remonte a porta. Siga as instruções detalhadas no manual de utilização.

O que fazer em caso de falta de energia?

Evite abrir a porta. Os alimentos permanecem frios por cerca de 4 horas. Se a falta de energia durar mais tempo, verifique o estado dos alimentos.

Como limpar o interior do refrigerador?

Desligue o aparelho. Remova as prateleiras e as gavetas. Limpe com um pano macio e água com sabão. Enxágue e seque. Não use limpadores abrasivos ou produtos químicos.

Este refrigerador tem um compartimento congelador?

Não, o Brandt SA2250E é um refrigerador simples. Não possui compartimento congelador.

Qual é a capacidade deste refrigerador?

A capacidade líquida é de aproximadamente 250 litros, o que permite armazenar alimentos para uma família de 3 a 4 pessoas.

Onde posso comprar peças de reposição para o Brandt SA2250E?

As peças de reposição estão disponíveis através do serviço pós-venda Brandt ou em sites especializados. Você também pode entrar em contato com um revendedor autorizado.

MANUAL DE UTILIZADOR SA2250E BRANDT

Indicações importantes para a sua segurança ou para o funcionamento do aparelho.

Informações suplementares sobre a operação e utilização prática do aparelho.

Conselhos e indicações para que o aparelho possa ser utilizado de forma económica e não prejudicial ao meio-ambiente.

Segurança

É muito importante que este manual de instruções acompanhe o aparelho para garantir uma futura utilização correcta.

Se o aparelho for vendido ou emprestado a terceiros, o manual de instruções deve, como acima citado, acompanhá-lo, de maneira que o utilizador possa ser informado sobre o seu funcionamento, os avisos e conselhos.

Esses avisos têm a finalidade de garantir a segurança dos utilizadores. Agradecemos, portanto, que leia o manual atentamente, antes de instalar e utilizar o aparelho.

No uso diário

• Os frigoríficos e/ou congeladores domésticos destinam-se, unicamente, à conservação e/ou congelação de alimentos.
• Verifique se o aparelho frigorífico apresenta danos de transporte. Não colocar, de modo algum, aparelhos danificados em funcionamento! Em caso de danos, é favor dirigir-se aos fornecedores.
• Se para a instalação do aparelho for necessário executar uma eventual modificação da instalação eléctrica, a mesma deve ser feita aparelho, a mesma deve ser efectuada por pessoal qualificado.
• Este aparelho é pesado. Tenha o maior cuidado quando o deslocar.
• Assegure-se, quando instalar o aparelho, que o mesmo não fique apoiado sobre o cabo de alimentação eléctrica.
• Assegurar-se que a ficha não está esmagada/danificada. Uma ficha danificada pode originar um curto-circuito e/ou um incêndio.
• Evite colocar objetos pesados, ou o próprio aparelho, sobre o cabo eléctrico. Poderia originar um curto-circuito e/ou um incêndio.
• Não desligar a ficha puxando pelo cabo. Não permitir que isso ocorra ao retirar o aparelho do seu local de instalação habitual. Um cabo elétrico danificado pode resultar em choque elétrico e/ou curto-circuito e/ou incêndio.
• Não use outros aparelhos elétricos (tais como máquina de gelado) dentro do aparelho.
• Não coloque no compartimento/congelador em baixa temperatura, garrafas ou latas com bebidas gaseificadas, pois se cria uma pressão elevada no interior da garrafa e/ou lata, havendo perigo de a mesma explodir. Desta explosão resultariam danos graves para o aparelho.
• Não consuma certos produtos, tais como gelados, imediatamente após tê-los retirado do aparelho; a temperatura muito baixa pode provocar queimaduras.
• Em caso de avaria, não tente você mesmo reparar o aparelho. As reparações executadas por pessoas inexperientes podem causar danos físicos e materiais (aumentando as avarias a serem reparadas). Procure o seu Centro de Assistência mais próximo e exija peças genuínas.

Segurança de crianças

• Este aparelho foi concebido para ser utilizado por adultos. Manter fora do alcance de crianças, não permitindo que o utilizem como brinquedo.
• Os elementos de embalagem (p. ex. folhas, esferovite) podem ser perigosos para as crianças. Perigo de asfixia!
• Antes da remoção de aparelhos usados sem conserto, é favor inutilizá-los. Retirar a ficha de ligação à rede da tomada, desmontar o cabo de ligação à rede, retirar ou destruir eventuais fechaduras de mola ou de ferrolho. Evitará, assim, que quaisquer crianças se fechem por brincadeira no aparelho (perigo de asfixia!) ou que se exponham a quaisquer outras situações em que possam correr perigo de vida.

Proteção do ambiente

- Este aparelho não contém, no seu circuito refrigerante e nas suas matérias isolantes, gases nocivos à camada de ozono. Mesmo assim, este aparelho deve, quando for destruído, receber os cuidados convenientes, de acordo com as disposições em vigor para a proteção do meio ambiente.

Sumário

Segurança ....56

Remoção de materiais / Utilização Antes de colocar o aparelho em funcionamento .....57

Utilização Compartimento de refrigeração Colocação em funcionamento .....57

Regulação da temperatura / Equipamento interior / Proteção alimentar 58

Conselhos/Compartimento de congelação-Regulação da temperatura/Equipamento interior/Conselhos ..59

Manutenção Descongelação ....60

Limpeza / Lâmpada de iluminação 61

Algo que não trabalha ....61

Assistência técnica e peças de substituição / Características Técnicas / Instalação Colocação .....62

Instalação Ligação eléctrica 63

Porta reversível 63

Reversão da porta interna 64

Instruções para encastrar ....64

Remoção de materiais

Informações sobre a embalagem do aparelho

- Os materiais utilizados neste aparelho, marcados com o símbolo são recicláveis.

PE<=Polietileno

PS<=Poliestireno

PP<=Polipropileno

Todos os materiais utilizados são compatíveis com o meio-ambiente!

Remoção de aparelhos usados

Para obter informações relativas às datas ou aos postos de recolha, dirija-se às entidades municipais competentes.

Utilização

Antes de colocar o aparelho em funcionamento

Ao transportar o aparelho na horizontal, pode acontecer que o óleo contido no compressor escorra para o circuito refrigerante. É portanto aconselhável esperar pelo menos duas horas antes de ligar o aparelho à corrente.

- Estando o aparelho convenientemente instalado, antes de o utilizar, aconselhamos a sua limpeza cuidadosa com água tépida e sabão neutro para retirar o cheiro característico do "novo". Enxague e seque cuidadosamente.

Não utilize detergentes ou pós abrasivos, que podem danificar os acabamentos.

- Remover todas as fitas adesivas, bem como as peças de almofadar, do interior do aparelho.

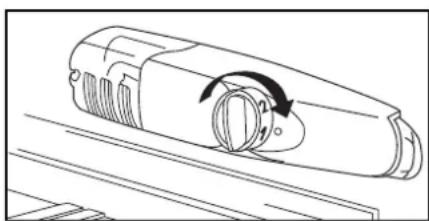

Compartimento de refrigeração Colocação em funcionamento

Abra a porta e coloque o botão do termóstato além da posição «O» (paragem).

- Para parar o aparelho, coloque o botão do termóstato na posição «O».

Regulação da temperatura

• A temperatura no interior do refrigerador é regulada automaticamente e pode ser aumentada (menos frio) ou diminuída (mais frio) rodando o botão do termóstato.
• A posição correcta, de qualquer modo, deve ser detectada considerando que a temperatura no interior da caixa depende de vários factores, tais como:
• a temperatura ambiente
• a qualidade das provisões guardadas no aparelho
• a frequência de abertura da porta,
• a colocação do refrigerador.

A temperatura é regulada automaticamente.

• Posição „1“ = menos frio
• Posição „6“ = mais frio
• Posição „0“ = paragem

A posição intermédia é a mais indicada.

Equipamento interior

Prateleiras

• Os encaixes que se encontram no interior da caixa permitem colocar as prateleiras a diferentes alturas, conforme as necessidades.
• Para tal, puxar a prateleira para a frente até que seja possível deslocá-la para cima ou para baixo e retirá-la.

• Para colocar a prateleira num outro nível, é favor proceder pela ordem inversa. Encaixe a placa inteira na guia mais baixa, sobre o recipiente para verduras legumes e sobre a bandeja de servir.
• Para permitir a colocação de alimentos de vários tamanhos, a prateleira central da porta pode ser ajustada em altura.

- Puxe gradualmente a prateleira na direção das setas, até ela sair, depois volte a colocá-la na posição desejada fazendo a operação inversa.

- Para uma limpeza mais completa, as prateleiras da porta do alto e do fundo podem facilmente ser removidas.

PROTEÇÃO ALIMENTAR

Explicação dos sinais da zona frio

O símbolo aqui ao lado indica a localização da zona mais fria no seu refrigerador.

Zona mais fria: inferior ou igual a +4°C

Carnes, aves, peixes, ensacados, pratos prontos, saladas mistas, preparados e doces a base de ovos ou de creme chantili, massas frescas, massas para tortas, pizza/quiche, produtos frescos e queijos a base de leite fresco, verduras prontas para o uso embaladas em sacos de plástico e mais em geral, todos os produtos frescos cuja data de vencimento for associada a uma temperatura de conservação inferior ou igual a +4°C.

Termostato para regular Temperatura correta

O indicador de temperatura permite de controlar o bom funcionamento do seu refrigerador. O indicador mostra o símbolo "OK" quando a zona mais fria atinge uma temperatura inferior ou igual a 4°C.

Se a temperatura for superior a 4°C, o indicador fica preto. O usuário deve então fazer descer a temperatura do próprio refrigerador regulando o termostato.

ATENÇÃO: A abertura prolongada da porta do refrigerador comporta um aumento da temperatura interna. Para uma medição correta da temperatura, a leitura do indicador deve ser efetuada em 30 segundos.

Conselhos

Poupar energia

- Não instalar o aparelho nas proximidades de fogões, aquecimentos ou de outras fontes de calor. Com uma temperatura ambiente elevada o compressor trabalha mais frequentemente e por períodos de tempo mais prolongados. Consultar o capítulo "Colocação".

- Assim que o termóstato estiver regulado na posição de frio máximo, com uma temperatura ambiente elevada e a caixa do aparelho cheia de provisões, pode acontecer que o compressor funcione em marcha contínua. Nesse caso dar-se-á formação de gelo no evaporador do compartimento refrigerador. Para evitar este inconveniente coloque o botão numa posição menos fria de maneira a permitir o descongelamento automático e, por conseguinte, um menor consumo de energia eléctrica.

• Deixar a porta aberta apenas o tempo estritamente necessário.
• Não colocar alimentos quentes no aparelho. Esperar que os alimentos arrefeçam.
• Não regular uma temperatura mais fria do que o necessário.
• Para descongelar um produto congelado, coloque-o na câmara fria. O frio do produto congelado é, desta forma, aproveitado para o esfriamento da câmara fria.
• Manter o liquefactor, situado na parte de trás do aparelho, sempre limpo com uma escova macia ou com o aspirador.

Refrigeração dos alimentos

• Não introduza, na caixa, alimentos ainda quentes ou líquidos em evaporação.
• Cubra os alimentos, sobretudo se são aromáticos.
• Reparta as provisões de maneira que o ar possa circular, facilmente, à volta delas.

Para ajudar você a usar correctamente o aparelho, damos a seguir alguns conselhos úteis:

• Alimentos cozidos, pratos frios, geleias, etc: coloque-os, bem cobertos, numa prateleira qualquer.
• Frutas e legumes: nas caixas de legumes depois de lavados.
• Carnes, aves, caça: envolva esses alimentos em sacos plásticos e coloque-os na divisão imediatamente acima das caixas para legumes.

O período de conservação é de 1 a 2 dias, no máximo.

- Manteiga e queijos: devem ser colocados nos especiais recipientes ou envolvidos em película de plástico ou alumínio para evitar o contacto com o ar.

- Leite em garrafas: bem fechadas, colocadas no lugar das garrafas.

Bananas, batatas, cebola e alho, se não forem estiverem embalados, não devem ser guardados no refrigerador.

Compartimento de congelação

Regulação da temperatura

• O botão do termóstato regula a temperatura dos compartimentos de refrigeração e congelação.
• Para a congelação não é necessário mudar a posição do botão do termóstato relativamente ao normal funcionamento.
• Desejando uma congelação mais rápida, rode o botão do termóstato para os números mais altos. Com o botão nesta posição, a temperatura do compartimento refrigerador pode vir a ser inferior a 0°C; se isso acontecer, volte a pôr o botão do termóstato num número inferior.
• Quando colocar o aparelho em funcionamento, ou depois de uma paragem prolongada, ao repor o aparelho a trabalhar, coloque o termóstato na posição mais fria, durante, pelo menos, duas horas, antes de introduzir os alimentos congelados. Coloque depois o termóstato na posição de funcionamento normal.

Equipamento interior

Cubos de gelo

O seu aparelho está dotado de uma ou mais cuvetes para a formação de cubinhos de gelo. Tais cuvetes devem ser enchidas com água potável e colocadas no especial compartimento. Aconselha-se não usar objectos metálicos para tirar as cuvetes.

Caso um recipiente para cubos de gelo fique grudado, não tente retirá-lo com objectos pontiagudos ou de arestas vivas.

Conselhos

Congelação e conservação

• A quantidade máxima de alimentos que podem ser congelados em 24 horas é indicada na «placa sinalética».
• Reparta tudo em pequenos pacotes proporcionados ao consumo familiar, de forma a serem utilizados de uma só vez.
• Não abra frequentemente a porta e não a deixe aberta mais do que for necessário.
• As provisões a congelar devem ser fechadas em embalagens impermeáveis de qualidade alimentar. Feche cuidadosamente os pacotes eliminando as bolsas de ar.
• O processo de congelação dura 24 horas; nesse período, não introduza novos produtos para congelar.
• Evite introduzir os produtos a congelar em contacto com os já congelados; isto vai evitar o aumento da temperatura destes últimos;
• Não consuma certos produtos, tais como sorvetes por exemplo, logo que os retire do congelador: a temperatura muito baixa a que se encontram pode provocar queimaduras.

Manutenção

Antes de qualquer intervenção no aparelho, aconselhamos que se desligue a tomada de corrente.

Atenção

Este aparelho contém hidrocarbonetos no circuito refrigerante, portanto, a manutenção e a recarga devem ser efectuadas exclusivamente por pessoal autorizado pelo produtor.

Descongelação

Compartimento de refrigeração

- A descongelação do refrigerador dá-se automaticamente durante cada período de paragem do compressor. A água proveniente da descongelação é evacuada para um recipiente situado na parte detrás do aparelho, por cima do compressor, e onde ela se evapora.

- Não se esqueça de limpar periodicamente o orifício de escoamento de água do descongelação que se encontra no centro da goteira do compartimento refrigerador para evitar que a água possa transbordar e cair sobre os alimentos. Utilize para esse efeito a pequena barra que se encontra no orifício.

• Indique, em cada pacote, a data da congelação de forma a poder controlar o tempo de conservação.
• Verifique que o transporte, da compra até à colocação no congelador, seja breve.
• Não coloque garrafas ou latas de bebidas gasosas no congelador, pois podem explodir.
• Um produto descongelado não deve, em nenhum caso, voltar a ser congelado.

Compartimento de congelação

• No compartimento do congelador o gelo deve ser eliminado cada vez se formar uma camada espessa (5 mm aprox.) utilizando a espátula en plastico. Para efectuar uma descongelação completa, proceder da seguinte maneira:
• coloque o botão do termóstato na posição «O» ou retire a ficha da tomada de corrente.
• Envolva os alimentos em várias folhas de jornal e guarde-os num lugar fresco.
• Deixe a porta aberta, coloque una bacia sobre a prateleira do compartimento frigorífico sob o escoadouro, remova o pino mostrado na figura.

• Realizada a descongelação, seque cuidadosamente o compartimento congelador e volte a inserir o pino.
• Limpe cuidadosamente o congelador.
• Coloque o botão do termóstato na posição desejada ou volte a inserir a ficha na tomada da corrente.
• Depois de duas ou três horas de funcionamento, o aparelho está novamente pronto para a conservação de alimentos congelados.

Recomenda-se não empregar objetos metálicos para tirar o gelo, para evitar graves prejuízos ao aparelho.

Para acelerar o processo de descongelação, não use dispositivos mecânicos ou outros meios artificiais, além dos recomendados neste manual.

Limpeza

Não utilizar detergentes abrasivos.

Nunca utilize objetos metálicos para limpar o aparelho, pois dessa maneira pode danificá-lo.

- Lave as paredes e os acessórios com água morna e bicarbonato de sódio. Enxague e seque com cuidado.

Para garantir uma operação segura do refrigerador, uma vez por ano remova a grade da ventilação na base e limpe as canaletas do ar com um aspirador.

Paragem prolongada

Se o aparelho não for utilizado durante longos períodos:

• desligue a ficha elétrica, esvazie, descongele e limpe o aparelho e deixe a porta semi-aberta até voltar a utilizá-lo.
• Mantenha a porta entreaberta durante todo o período de não utilização, para facilitar a circulação do ar no interior e evitar a formação de cheiros desagradáveis.

Lâmpada de iluminação

Antes de proceder à substituição da lâmpada, desligue o aparelho.

1. Desaperte os parafusos de fixação do difusor da luz.
2. Desengate a parte móvel carregando como indicado na figura.

1. Substitua a lâmpada por uma de igual potência.

Caso o aparelho apresente anomalias de funcionamento, controle:

Avaria Solução
A temperatura do frigorífico não é suficiente.	Ajustar temporariamente o regulador de temperatura em uma temperatura mais baixa.No poner en las rejillas papeles o plásticos, que impidan el paso del aire entra los alimentos.Assegurar-se que a porta é completamente fechada.A temperatura ambiente é mais alta.
Aparelho gela demais.	Ajustar temporariamente o regulador de temperatura a um número mais baixo.
O compressor trabalha continuamente.	Girar o regulador de temperatura a um número mais baixo.A temperatura ambiente é mais alta.Assegurar uma ventilação e evacuação de ar suficientes na base e na parte de trás do aparelho.Nas últimas 24 horas foram armazenadas grandes quantidades de alimentos quentes.Deixar a porta aberta só durante o tempo estritamente necessário.
Água no chão do refrigerdor ou nas prateleiras.	Assegurar que orifício de escoamento da água de descongelação está obstruido (veja o capítulo “Descongelação”).
Ruidos	Az vesez são característicos dos aparelhos frigoríficos.Quando o agente de refrigeração aflui aos tubos delgados, ouve-se um ruído semelhante ao borbulhar ou chapinhar.Ouve-se um clique sempre que o compressor se liga ou desliga.Sempre que o compressor começa a trabalhar, ouve-se um zumbido.

Assistência técnica e peças de substituição

Após esses controlos, se a anomalia de funcionamento persistir, dirija-se ao Centro de Assistência Técnica mais próximo.

Para uma intervenção solicitada é importante, no momento da chamada, indicar os seguintes dados do seu aparelho:

• Designação do modelo • Número do produto (PNC) • Número de fabrico (S-No.)

que figuram no cartão da garantia ou na placa de marcação na parte interna do aparelho, lado esquerdo em baixo.

Para que possa ter estes dados sempre à mão, recomendamos que os registe aqui.

Os dados técnicos são indicados na placa de matrícula que se encontra no lado esquerdo interior do aparelho.

Ao transportar e instalar o aparelho, preste atenção para que nenhuma das peças do circuito de refrigeração seja danificada.

• O aparelho aquece, sensivelmente, ao nível do condensador e do compressor. Certifique-se que o ar circula, livremente, à volta do aparelho. Uma ventilação insuficiente ocasionaria um mau funcionamento, danos para o aparelho e perda dos alimentos no seu interior. Siga as instruções para a correcta instalação do aparelho.

- Importante: se o cabo de alimentação se danificar, deverá ser substituído por um cabo especial ou por um conjunto, disponíveis junto do construtor ou do serviço de assistência técnica.

Colocação

• Verifique se o aparelho não sofreu danos no transporte. Não ligue de forma alguma um aparelho danificado! Em caso de danos, dirija-se ao transportador.
• Coloque o aparelho longe de fontes de calor, como aquecimento, esquentadores, exposição directa aos raios do sol, etc.
• O aparelho não deve ser instalado perto de elementos de aquecimento ou fogões a gás.

- Por razões de segurança a ventilação deve ser como indicado na respectiva figura.

Atenção: mantenha as aberturas para a ventilação livres de qualquer obstrução.

- É necessário que o nicho esteja equipado com uma conduta de ventilação que tenha as seguintes dimensões:

profundidade 50 mm

largura 540 mm

A tabela seguinte mostra a temperatura ambiente correspondente a cada classe climática:

Classe climática	para uma temperatura ambiente de
SN +10 a +32°C
N	+16 a +32°C
ST	+18 a +38°C
T	+18 a +43°C

O melhor rendimento é obtido com estas temperaturas ambiente acima mencionadas.

Atenção: com temperaturas ambiente não incluídas nas indicadas para a classe climática a que pertence o produto, é preciso cumprir as indicações seguintes: quando a temperatura ambiente descer abaixo do valor mínimo, pode não ser garantida a temperatura de conservação no compartimento congelador; portanto, aconselha-se a consumir rapidamente os alimentos nele contidos.

Ligação eléctrica

Verifique, antes de ligar o aparelho, se a voltagem e a frequência indicadas na placa de marcação correspondem às da sua rede.

Tolerância admitida na voltagem nominal: ±6%.

Para a adaptação do aparelho a voltagens diferentes, é indispensável o uso de um autotransformador com potência adequada.

Importante

O aparelho deve ser ligado à terra.

Verificar se a tomada de corrente está conforme às normas em vigor e possui uma entrada para a ligação à terra. Essa ficha pode ser ligada a qualquer tomada de corrente desde que esta tenha uma ponta de ligação à terra. No caso em que a tomada não tenha a ligação à terra, ligar o aparelho a uma instalação de ligação à terra separada, conforme as normas em vigor, consultando para isso um técnico especializado.

O Fabricante declina toda a responsabilidade se estas precauções de segurança não forem observadas.

Importante

O aparelho deve poder ser desligado da rede; uma vez realizada a instalação, portanto, é necessário que a ficha fique acessível.

Este aparelho está conforme às seguintes Directrizes Comunitárias:

- 73/23 CEE 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 87/308 CEE 2/6/87 (Supressão de Interferências de Rádio) e sucessivas modificações;

- 89/336 CEE 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Porta reversível

A porta do aparelho foi imobilizada, para o transporte, por meio de pivots. Retire os pivots superior e inferior de acordo com o sentido de abertura da porta.

Atenção

Depois de terminar de trocar o sentido de abertura das portas, certifique-se que todos os parafusos estejam bem atarraxados e controle se a guarnição magnética está pegada ao móvel. Se a temperatura ambiente for fria (por ex. no inverno), pode acontecer que a guarnição não pegue perfeitamente ao móvel. Neste caso, aguarde a natural recuperação da guarnição ou, para tornar mais rápido esse processo, aqueça a parte em questão com um normal secador de cabelos.

Reversão da porta interna

Instruções para encastrar

Dimensões do nicho

SA 1550 E SA 2250 E

Altura 880 1225 mm

Profundidade 550 550 mm

Largura 560 560 mm

É necessário que o nicho esteja equipado com uma conduta de ventilação que tenha as seguintes dimensões:

profundidade 50 mm

largura 540 mm

1. Faça escorregar o aparelho para dentro do nicho. Empurre até o rebordo entrar em contacto com o móvel.

1. Coloque a junta de pressão entre o aparelho e o móvel.

1. Abra a porta e apoie o aparelho contra o móvel de cozinha, do lado oposto à charneira. Fixe o aparelho com a ajuda de 4 parafusos (I).

1. Apoie a guia (A) na parte interior da porta do móvel em cima e em baixo como indicado na figura, e marque a posição dos furos externos. Uma vez preparados os furos, fixe a guia com os parafusos fornecidos.

1. Coloque a rede de arejamento (B) e o tapacharneira (E).

Coloque as coberturas (C-D) sobre as asas dos rebordos e nos furos das charneiras.

1. Engate a cobertura (C) na guia (A) até encaixar.

1. Separe as peças A, B, C, D, como indicado na figura.

1. Abra a porta do aparelho e a do móvel a 90° aprox. Insira a esquadria (B) na guia (A). Mantenha juntas a porta do aparelho e a do móvel e marque os furos como indicado na figura. Retire as esquadrias e realize uns furos de ∅ 2 mm a 8 mm a partir da borda externa da porta. Posicione novamente a esquadria por cima da guia e fixe com os parafusos fornecidos.

1. Para o alinhamento da porta do móvel, utilize as fendas existentes. No fim da operação, é necessário verificar se a porta do aparelho fecha correctamente.

1. Engate a cobertura (D) na guia (B) até encaixar.
