Marke	Brandt
Modell	SA2250E
Produkttyp	Kühlschrank
Abmessungen (H x B x T)	180 x 60 x 65 cm
Nettogewicht	60 kg
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	A+
Nutzinhalt	250 L
Kühlart	Umluftkühlung (No Frost)
Innenbeleuchtung	LED
Ablagen	Verstellbare Glasablagen
Gemüseschublade	Gemüseschublade mit Feuchtigkeitsregulierung
Türanschlag wechselbar	Ja, wechselbar
Verstellbare Füße	Ja, vorne
Abtauung	Automatisch (No Frost)
Geräuschpegel	42 dB
Empfohlene Umgebungstemperatur	16 °C - 43 °C
Mitgeliefertes Zubehör	Eiswürfelschale, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Kindersicherung nicht verfügbar. Türanschlag wechselbar zur Anpassung der Öffnungsrichtung.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Brandt-Kundendienst erhältlich.

Häufig gestellte Fragen - SA2250E BRANDT

Wie stelle ich die Temperatur des Kühlschranks Brandt SA2250E ein?

Die Temperatur wird mit dem Thermostat im Inneren des Geräts eingestellt. Drehen Sie den Knopf auf die gewünschte Position (normalerweise 1 bis 7). Die Position 3-4 wird für den normalen Gebrauch empfohlen.

Was tun, wenn der Kühlschrank nicht genug kühlt?

Stellen Sie sicher, dass die Umgebungstemperatur 43 °C nicht überschreitet, die Lüftungsgitter nicht blockiert sind und der Thermostat richtig eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie taue ich den Kühlschrank Brandt SA2250E ab?

Das Modell SA2250E ist mit der No-Frost-Technologie ausgestattet, was bedeutet, dass es automatisch abtaut. Kein manuelles Eingreifen erforderlich.

Der Kühlschrank macht Geräusche, ist das normal?

Ein leichtes Summen ist normal (Kompressor und Lüfter). Bei übermäßigem Lärm überprüfen Sie, ob das Gerät waagerecht steht und keine Möbel berührt. Der Geräuschpegel beträgt 42 dB.

Wie wechsle ich den Türanschlag?

Die Tür ist wechselbar. Schrauben Sie die Scharniere ab, entfernen Sie die Tür, setzen Sie die Scharniere auf der anderen Seite wieder ein und montieren Sie die Tür. Befolgen Sie die detaillierten Anweisungen in der Bedienungsanleitung.

Was tun bei Stromausfall?

Vermeiden Sie, die Tür zu öffnen. Die Lebensmittel bleiben etwa 4 Stunden kalt. Bei längerem Ausfall überprüfen Sie den Zustand der Lebensmittel.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie Ablagen und Behälter. Reinigen Sie mit einem weichen Tuch und Seifenwasser. Spülen und trocknen Sie. Keine scheuernden Reinigungsmittel oder Chemikalien verwenden.

Hat dieser Kühlschrank ein Gefrierfach?

Nein, der Brandt SA2250E ist ein reiner Kühlschrank. Er hat kein Gefrierfach.

Wie groß ist die Kapazität dieses Kühlschranks?

Der Nutzinhalt beträgt etwa 250 Liter, was die Lagerung von Lebensmitteln für eine 3- bis 4-köpfige Familie ermöglicht.

Wo kann ich Ersatzteile für den Brandt SA2250E kaufen?

Ersatzteile sind über den Brandt-Kundendienst oder spezialisierte Websites erhältlich. Sie können auch einen autorisierten Händler kontaktieren.

BEDIENUNGSANLEITUNG SA2250E BRANDT

Die folgenden Symbole erleichtern das Lesen der Gebrauchsanweisung:

Sicherheitshinweise bezüglich der Benutzung des Gerätes

Ratschläge für den korrekten Gebrauch und die optimale Ausnutzung des Gerätes.

Informationen zum Umweltschutz

Sicherheitshinweise

Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch.

Diese sind Sicherheitshinweise. Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

- Die Kühl- und/oder Gefrierschränke sind zur Einlagerung und/oder zum Einfrieren von Lebensmitteln bestimmt.

- Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.

- Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.

- Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.

- Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!

- Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.

- Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.
• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemässe Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich an die nächstgelegene Kundendienststelle und fordern Sie nur Original-Ersatzteile an.

Sicherheit für Kinder

• Die Teile des Verpackungsmaterials (z.B. Kunststoffhüllen, Polystyrol) können für Kinder gefährlich werden. Erstickungsgefahr!
• Im Falle der Entsorgung des Gerätes ist das Anschlusskabel durchzutrennen und der Türverschluss unbrauchbar zu machen, damit sich spielende Kinder nicht im Gerät einschließen können.

Umweltnormen

- Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung.

Inhalt

Sicherheitshinweise 35

Entsorgung ....36

Gebrauch Vor Inbetriebnahme / Kühlabteil - Inbetriebnahme 36

Kühlabteil - Temperaturregelung / Kühlabteilausstattung / Lebensmittelschutz .....37

Kühlabteil - Tipps / Gefrierabteil - Temperaturregelung / Gefrierabteilausstattung / Tipps .....38

Wartung Abtauen / Reinigung 39

Innenbeleuchtung 40

Wenn etwas nicht funktioniert / Kundendienst und Ersatzteile .....40

Technische Angabe 41

Türanschlag wechseln Anschlagwechsel Verdampferfachtür 41

Installation Aufstellung / Elektrischer Anschluss 42

Einbau 43

Entsorgung

Verpackungsmaterialien

- die mit dem Symbol ⚙ gekennzeichneten Materialien sind recyclingfähig.

PE<=Polyäthylen

PS<=Polystyrol

PP<=Polypropylen

Sämtliche Verpackungsmaterialien sind recyclingfähig.

In Deutschland können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben.

Entsorgung von Altgeräten

Informationen bezüglich der Sammelstellen erhalten Sie bei Ihrer Gemeindeverwaltung.

Gebrauch

Vor Inbetriebnahme

- Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

Kühlabteil

Inbetriebnahme

- Den Stecker in die Steckdose einsetzen. Kühlschranktür öffnen und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen.

- Der Drehknopf für die Temperaturwahl ist im Kühlraum rechts.

- Das Gerät ist eingeschaltet. Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

Temperaturregelung

• Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren: • Raumtemperatur • Häufigkeit des Türöffnens • Menge der eingelagerten Lebensmittel • Aufstellung des Gerätes. • Die Temperatur wird automatisch geregelt. - Stellung „1“ = wärmste Innentemperatur - Stellung „6“ = kälteste Innentemperatur - Stellung „0“ = Kühlung aus

Die mittlere Einstellung ist meistens die geeigneteste.

Kühlabteilausstattung

Abstellregale

• Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe sind die Abstellregale höhenverstellbar.
• Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lässt.

- Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

Die Glasablage über der Gemüseschale und die Flascheablage müssen immer in der Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

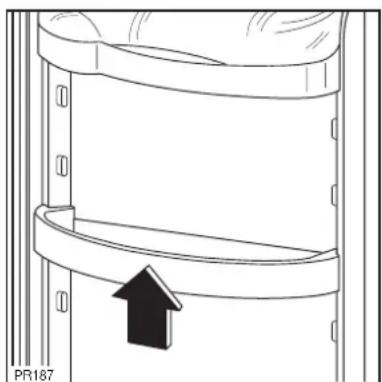

• Die Abstellregale der Innentür sind höhenverstellbar.

• Das Abstellregal stufenweise in Pfeilrichtung

drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

- Zur besseren Reinigung kann die obere Ablage genommen werden.

LEBENSMITTELSCHUTZ

Erklärung der Symbole des Kühlraums

Das nebenstehende Symbol gibt an, dass in diesem Bereich des Kühlraums die niedrigste Temperatur herrscht.

Kältester Bereich: weniger oder gleich +4°C

Fleisch, Geflügel, Fisch, Wurstwaren, Fertiggerichte, gemischte Salate, Gerichte und Süßspeisen auf der Grundlage von Eiern oder Sahne, frische Teigwaren, Kuchenteig, Pizzen/Quiches, frische Lebensmittel und Frischkäse, in Plastikbeuteln verpacktes Gemüse und im Allgemeinen sämtliche frische Lebensmittel, die bis zu deren Haltbarkeitsdatum bei +4°C oder weniger aufzubewahren sind.

Temperaturanzeiger

Einzustellender Thermostat

Korrekte Temperatur

Über den Temperaturanzeiger kann die Funktionsweise Ihres Kühlschranks überprüft werden.

Sobald im kältesten Bereich des Kühlraums eine Temperatur von +4°C oder weniger herrscht, erscheint am Temperaturanzeiger das Symbol "OK".

Liegt die Temperatur über +4°C, bleibt der Temperaturanzeiger schwarz. Demzufolge ist die Temperatur durch Einstellen des Thermostats auf einen niedrigeren Wert zu bringen.

ACHTUNG: Die Türen des Kühlschranks sollten nie über längere Zeit offen gelassen werden, da dies zu einer Erhöhung der Innentemperatur führt. Für eine korrekte Temperaturmessung ist der Temperaturanzeiger innerhalb von 30 Sekunden abzulesen.

Tipps

Energie-Einsparung

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger. Bitte im Abschnitt "Aufstellung" nachsehen.
• Tür nur so lange wie nötig geöffnet lassen.
• Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
• Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Richtiges Kühlen

• Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank stellen.
• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.
• Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.

Nachstehend einige praktische Ratschläge:

• Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale befindet, legen. In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.
• Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie können auf jede beliebige Ablage gelegt werden.
• Obst und Gemüse: nach vorherigem Säubern und Waschen in den Gemüseschalen aufbewahren.
• Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.
• Milch in Flaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollten sie nicht in den Kühlschrank gegeben werden.

Gefrierabteil

Temperaturregelung

• Der Thermostatknopf regelt das Kühl- und Gefrierabteil.
• Für das Einfrieren von Lebensmitteln ist es nicht nötig, die Einstellung des Thermostatknopfes von der üblichen Normalstellung zu ändern.
• Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muss vor der Einlagerung der Tiefkühlkost die höchste Stellung des Thermostatknopfes gewählt werden. Nach ca. 2 Stunden kann dieser auf eine mittlere Stellung zurückgedreht werden.

Gefrierabteilausstattung

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, die mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Tipps

Einfrieren und Tiefkühllagern

• Die Lebensmittel in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen. • Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken. • Die einzufrierenden Lebensmittel sollen mit den Tiefkühlkosten nicht in Berührung kommen, um einen Temperaturanstieg an diese zu verhindern.
• Speiseeis, das direkt aus dem Gefrierfach genommen wird, kann Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.
• Der Transport vom Verkäufer zum Verbraucher muss in kurzer Zeit erfolgen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein zweites Mal eingefroren werden.

Wartung

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Abtauen

Kühlraum

- An der Rückwand des Gerätes bildet sich im Betrieb eine Reifschicht, die in den Stillstandszeiten des Kompressors von selbst abtaut. Das Tauwasser läuft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

- Reinigen Sie regelmäßig das Ablaufloch des Abtauwassers. Verwenden Sie hierzu den Reiniger, der sich schon im Ablaufloch befindet.

Gefrierraum

• Die Reifschicht mit dem Plastikschaber abkratzen. - Wenn im Gefrierabteil die Eisschicht stärker als ca. 5 mm ist, tauen Sie Ihr Gerät ab.

Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

• Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.
• Thermostatknopf auf «O» einstellen oder Stecker aus der Steckdose herausziehen;

- Tür offen lassen. Ein Gefäß auf den ersten Rost direkt unter das Ablaufloch stellen. Den Stöpsel wie in der Abbildung gezeigt entfernen.

• Nach beendetem Abtauprozess das Gefrierteil gut nachtrocknen und den Stöpsel wieder hineingeben.
• Nach dem Abtauen, Gerät einschließlich Innenausstattung gründlich reinigen.
• Lebensmittel einlagern und Gerät wieder in Betrieb nehmen.

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigung des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Reinigung

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Um einen sicheren Betrieb des Gerätes zu gewährleisten, einmal im Jahr den Sockel-Grill abbauen und die Luftkanäle mit einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis.

Stillstandszeiten

• Den Stecker aus der Steckdose ziehen. Alle Lebensmittel herausnehmen und Gerät reinigen.
• Die Tür offen lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Innenbeleuchtung

• Vor dem Lampenwechsel Gerät abschalten und den Netzstecker ziehen.
• Lösen Sie die Befestigungsschraube der Lampenabdeckung.
• Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.
• Defekte Lampe durch eine neue Lampe gleicher Leistung auswechseln.

Wenn etwas nicht funktioniert

Falls das Gerät Störungen aufweisen sollte, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	Der Drehknopf auf kältere Temperatur drehen.Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schließen.Die Umgebungstemperatur ist zu warm.
Gerät kühlt zu stark.	Der Drehknopf auf wärmere Temperatur drehen.
Der Kompressor läuft ständig	Der Drehknopf auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.Achten Sie darauf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert. Tür nur so lange wie nötig geöffnet lassen.
Wasser im Kühlschrank.	Die Ablauföffnung an der Rückwand im Geräteinnenraum ist verstopft. Mit einem nicht scharfkantigen Gegenstand reinigen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören.Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.Geräusche können durch das Instand setzen der Möbelstruktur entstehen.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig anzugeben:

• Modellbezeichnung • Erzeugnis-Nummer (PNC) • Fertigungs-Nummer (S-No.)

Diese Angaben finden Sie auf dem Typschild links an der Innenseite des Gerätes. Damit Sie die Daten schnell bei der Hand haben, empfehlen wir, sie hier einzutragen.

Technische Angabe

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (12 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Türanschlag wechseln

Zur Transportsicherung wurde die Gerätetür an beiden Ausschlagseiten mit Scharnierstiften befestigt. Je nach Türanschlag, Scharnierstift (A und B) auf einer Seite oben und unten entfernen.

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunigen, so genügt es, die Dichtung mit einem Fön zu erwärmen.

Anschlagwechsel Verdampferfachtür

Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein. Siehe Aufstellungsanweisungen.
• Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

Aufstellung

• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder sonstigen Wärmequellen aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet sein.
• Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitte (Abb.) eingehalten werden.

Achtung: Die Ventilations-Öffnungen müssen immer sauber gehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Maßen notwendig:

Tiefe 50 mm

Breite 540 mm

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN +10 bis +32°C
N	+16 bis +32°C
ST	+18 bis +38°C
T	+18 bis +43°C

Zu beachten: Wird dieses Gerät bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: Sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch wie möglich zu verbrauchen.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nennspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgenden EWG-Richtlinie:

CE - 73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;

• 87/308 EWG vom 2.6.87 (Funkentstörung);
• 89/336/EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

Einbau

Maßzeichnungen

SA 1550 E SA 2250 E

Höhe (1) 880 1225 mm

Tiefe (2) 550 550 mm

Breite (3) 560 560 mm

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Maßen notwendig:

Tiefe 50 mm

Breite 540 mm

1. Gerät in die Nische schieben, bis die Anschlagleiste am Möbel anliegt.

1. Fugenabdeckprofil am Gerät, wie in der Abbildung gezeigt, ankleben.

1. Tür öffnen und Gerät gegenüber der Bandseite an die Möbelseitenwand rücken. Gerät mit den 4 beiliegenden Schrauben (I) befestigen.

1. Belüftungsgitter (B) und Scharnierabdeckung (E) aufstecken.

In die Befestigungs- und Scharnierlöcher beiliegende Abdeckkappen (C-D) eindrücken.

1. Die Teile A, B, C, D abnehmen, wie in der Abb. gezeigt wird.

1. Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.). Winkel abnehmen und die Bohrlöcher mit ∅ 2mm und einem Abstand von 8 mm von der Türaußenkante ausführen. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

1. Die Schiene (A) auf der Innenseite der Möbeltür oben und unten auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

1. Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen. Nach Beendigung der Arbeiten den einwandfreien Verschluss der Gerätetür überprüfen.

1. Die Abdeckung (C) in die Schiene (A) eindrücken, bis sie einrastet.

1. Die Abdeckung (D) in die Schiene (B) eindrücken, bis sie einrastet.
