45268 - Lamp Fixpoint - Gratis gebruiksaanwijzing en handleiding

Producttype	LED-loepamp
Merk	Fixpoint
Model	45268
Voeding	220-240 V ~ 50/60 Hz
Aantal LED's	90
Nominaal vermogen	7,5 W
Lichtstroom	520 lm
Kleurtemperatuur	6500 K (koel wit)
Stralingshoek	120°
Energie-efficiëntieklasse	A+
Beschermingsgraad	IP20
Beschermingsklasse	II
Dimbaar	Niet dimbaar
Nominale levensduur	20000 h
Glasdiameter	127 mm
Vergroting	3 dpt (1,75×)
Kleur	Wit
Klembeugel	Voor panelen tot 60 mm dikte
Afmetingen (∅ × L)	210 × 900 mm
Gewicht	2640 g
Vervangbare lichtbronnen	Nee
Vervangbare loep	Nee
Onderhoud en reiniging	Zachte, droge doek; hardnekkige vlekken: licht vochtige doek
Veiligheid	Behuizing niet openen; klep sluiten bij niet-gebruik

Veelgestelde vragen - 45268 Fixpoint

Hoe installeer ik de lamp op de tafel?

Bevestig de klembeugel op een horizontaal blad van 10 tot 60 mm dik. Draai de spanschroef vast om de lamp te bevestigen.

Hoe schakel ik de lamp in en uit?

De lamp heeft een schakelaar op de klep: indrukken om aan te zetten (1e niveau), opnieuw indrukken om uit te schakelen (model 45268). Voor andere modellen, zie de handleiding.

Kunnen de LED's worden vervangen?

Nee, de lichtbronnen zijn niet vervangbaar.

Kan de loep worden vervangen?

Voor model 45268 is de loep niet vervangbaar.

Hoe reinig ik de lamp?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken een licht vochtige doek. Gebruik geen reinigingsmiddelen of chemicaliën.

Wat is de kleurtemperatuur van de lamp?

De kleurtemperatuur is vast op 6500 K (koel wit).

Is de lamp dimbaar?

Nee, model 45268 is niet dimbaar.

Wat is het vermogen van de lamp?

Het nominaal vermogen is 7,5 W.

Wat is de vergroting van de loep?

De loep heeft een vergroting van 3 dioptrieën (1,75×).

Wat te doen bij storing?

Controleer de stroomvoorziening. Als het probleem aanhoudt, neem contact op met uw verkoper of de fabrikant. Open de behuizing niet.

GEBRUIKSAANWIJZING 45268 Fixpoint

1 Veiligheidsvoorschriften....53

1.1 Algemeen 53
1.2 Waarschuwingsniveaus....54

2 Beschrijving en werking....54

2.1 Product 54
2.2 Leveringsomvang 54
2.3 Bedieningselementen en onderdelen....54
2.4 Technische gegevens....55

3 Gebruik conform de voorschriften....56
4 Installatie en bediening....56

4.1 Voorbereiding 56
4.2 Montage van de tafelklem 56
4.3 De onderdelen aansluiten 57
4.4 Aansluiten....57
4.4.1 Model 45268, 45271 en 45273....57
4.4.2 Model 55666 en 55667 ....58
4.5 Instellen 58
4.5.1 Model 45268, 45271 en 45273....58
4.5.2 Model 55666 en 55667 ....59
4.6 In- en uitschakelen 59
4.6.1 Model 45268, 45271 en 45273....59
4.6.2 Model 55666 met aanraaksensor....59
4.6.3 Model 55667 met aanraaksensor....59
4.7 De helderheid instellen....60
4.8 De Kleurtemperatuur instellen 60
4.9 De lichtelementen vervangen....60
4.10 De lenslamp vervangen....60
4.10.1 Model 45273, 55666 en 55667 ......60
4.10.2 Model 45268 en 45271....60

5 Onderhoud, verzorging, opslag en transport....61
6 Aansprakelijkheidsaanwijzing....61
7 Aanwijzingen voor afvalverwijdering 61

NL

1 Veiligheidsvoorschriften

1.1 Algemeen

- Lees de gebruiksaanwijzing voor gebruik volledig en zorgvuldig door.

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

- Bewaar de gebruiksaanwijzing

Deze moet bij twijfel en bij doorgifte van het product beschikbaar zijn.

- Gebruik product, productonderdelen en accessoires alleen in perfecte staat.

• Vergelijk de technische gegevens van het product, het spanningsnet en de randapparatuur. Deze moeten identiek zijn.
• Bij vragen, defecten, mechanische beschadigingen, storingen of andere problemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u contact op met uw dealer of fabrikant.

Gevaar voor een elektrische schok

- In geval van nood, na gebruik en bij onweer de stekker uittrekken aan de stekkerbehuizing!

• De behuizing niet openen.
• Breng geen wijzigingen aan producten of accessoires aan.
• Laat onderhouds- en reparatiewerkzaamheden alleen door opgeleide elektriciens uitvoeren.
• Aansluitingen en schakelcircuits niet kortsluiten.

Doelgroepinformatie

Niet geschikt voor kinderen en personen met lichamelijke en/of geestelijke beperkingen.

- Beveilig de verpakking, kleine onderdelen en isolatiemateri aan tegen onbedoeld gebruik.

Brandgevaar door afdekklep openen

Met open afdekklep zonnestralen ongecontroleerd kunnen worden gebundeld, zodat brandende voorwerpen.

- ALTIJD sluiten afdekklep wanneer niet in gebruik.

Gevaar voor letsel door ongeschikte omgevingscondities

Extreme omstandigheden kunnen mensen verwonden.

• Niet op plaatsen die aan direct zonlicht of fel licht assembleren.
  Dit draagt bij aan vermoeidheid van de ogen.
• Gebruik niet in een explosiegevaarlijke omgeving opereren.

Gevaar voor verwondingen door bewegende delen van het product

Bewegende productonderdelen kunnen knijpen of knijp ledematen.

- Niet vasthouden ledematen tijdens het gebruik tussen shear delen.

Bedrijfs- en opslagomstandigheden

• Plaats, installeer en transporteer producten, productonderdelen en accessoires op een veilige manier.
• Extreme belastingen, zoals warmte en koude, natheid en directe zon nestraling, microgolven alsmede trillingen en mechanische druk vermijden.
• Om pan en Helling voldoende ruimte voor een goede mobiliteit vertrekken.
• Controleer regelmatig stabiliteit van het systeem na installatie.

1.2 Waarschuwingsniveaus

WAARSCHUWING

VOORZICHTIGHEIT

AANDACHT!

uwing voor gevaren die tot overlijden of ernstig letsel kunnenleiden, als de veiligheidsinstructies niet in acht worden genomen.

Waarschuwing voor gevaren die tot letsel kunnen leiden, als de vei ligheidsinstructies niet in acht worden genomen.

Waarschuwing voor gevaren die tot materiële schade kunnen leiden, als de instructies worden genegeerd.

2 Beschrijving en werking

2.1 Product

Het led-vergrootglas is een energiebesparende lamp voor het verlichten van het werkgebied en om details te vergroten. Het is ergonomisch vormgegeven en instelbaar, ruimtebesparend en gemaakt voor montage op ene stabiele horizontale oppervlakte.

2.2 Leveringsomvang

Artikelnummer Pakketinhoud
45268, 45271, 45273	Led-loeplamp met klem, tafelklem, gebruiksaanwijzing
55666, 55667	Led-loeplamp met klem, tafelklem, voedingseenheid, gebruiksaanwijzing

Tab.8: Leveringsomvang

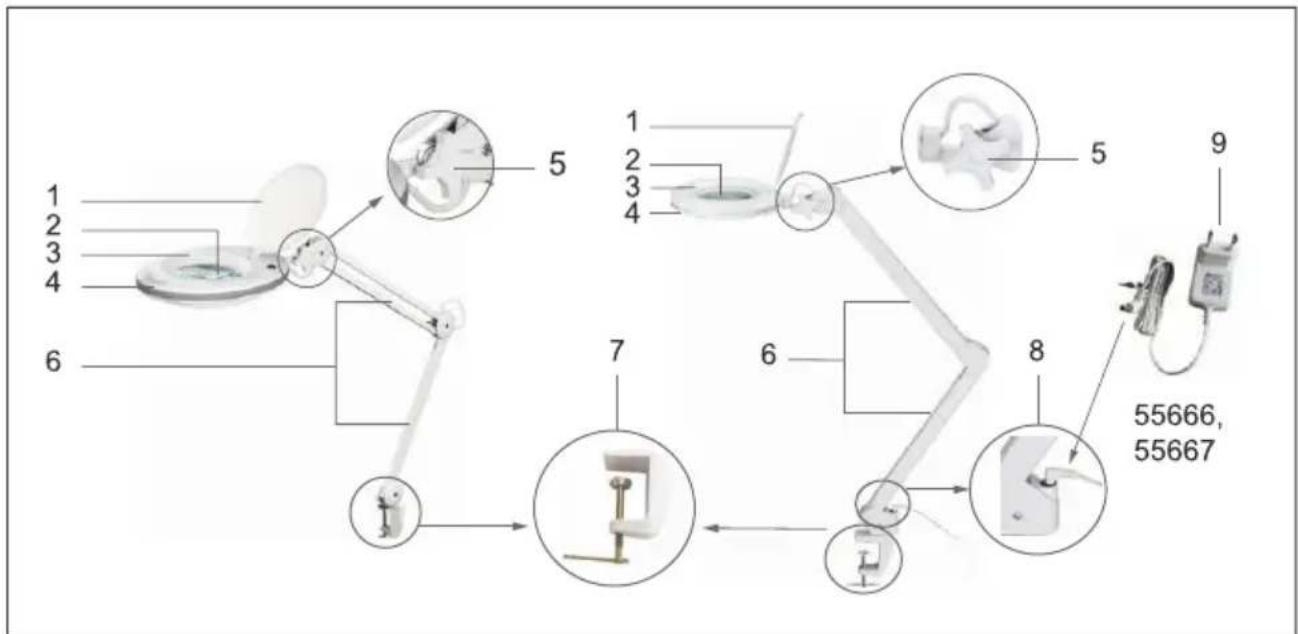

2.3 Bedieningselementen en onderdelen

Fig.74: Bedieningselementen en onderdelen

3 Montage van vergrootglas

5 Blokkeerschroef

7 Tafelklem

9 Voedingseenheid

2 Vergrootglas

4 Handvat

6 Draaiarmen

8 DC-verbinding

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en functie“ of in de „Veiligheidsinstructies“ is niet toegestaan. Dit product mag alleen worden gebruikt in droge binnenruimten. Het niet in acht nemen en niet opvolgen van deze instructies en veiligheidsvoorschriften kan leiden tot ernstige ongevallen, lichamelijk letsel en materiële schade.

4 Installatie en bediening

4.1 Voorbereiding

1. Controleer of de leveringsomvang volledig en onbeschadigd is.
2. Vergelijk de technische gegevens van het product, het spanningsnet en de randapparatuur. Deze moeten identiek zijn.

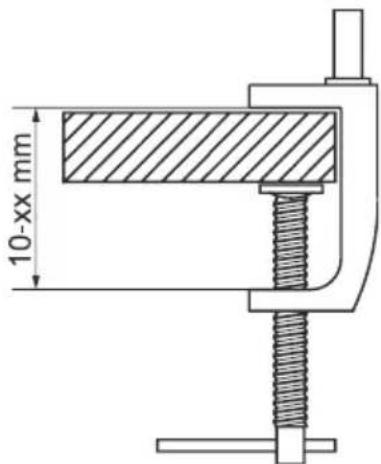

4.2 Montage van de tafelklem

Gevaar voor letsel door ongeschikte omgevingscondities

- Niet installeren op plaatsen die zijn blootgesteld aan direct zonlicht of fel licht.

Dit draagt bij aan vermoeidheid van de ogen.

Schade als gevolg van ongeschikte omgevingscondities

- Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling, microgolven alsmede trillingen en mechanische druk vermijden. - Om pan en Helling voldoende ruimte te laten voor een goede mobiliteit.

Biet geschikt zijn glasvezel, plastic en bladen met een hol profiel, omdat ze mettertijd kunnen bezwijken.

10-xx mm

Monteer de tafelklem op een horizontal voldoend stevige tafel of werkblad met een dikte van 10-60 mm

Fig.75: Montage van de tafelklem

4.3 De onderdelen aansluiten

VOORZICHTIGHEIT

Gevaar voor letsel door struikelen en vallen

- Plaats, installeer en transporteer producten, productonderdelen en accessoires op een veilige manier.

Fig.76: De onderdelen aansluiten - geplakt

1. Steek het led-vergrootglas in de tafelklem.

Bij het instellen van de LED-loeplamp, zorgen er altijd voor dat de verbinding alleen wordt ingebracht om de tafelklem.

Fig.77: De onderdelen aansluiten - Fix

1. Borg de stelschroef aan de bovenkant van de LED-loeplamp als nodig is.

4.4 Aansluiten

VOORZICHTIGHEIT

Gevaar voor letsel door struikelen en vallen

- Zorg ervoor dat de aansluitkabel zo wordt gelegd dat deze niemand hindert of beschadigt.

- Installeer het product zodanig dat personen of voorwerpen niet

kunnen worden verwond of beschadigd, bijv. door vallen, struikelen en dergelijke.

4.4.1 Model 45268, 45271 en 45273

1. Sluit het led-vergrootglas aan op een stopcontact.

4.4.2 Model 55666 en 55667

AANDACHT!

Schade als gevolg van verkeerde voeding

- Gebruik alleen de meegeleverde voedingseenheid.

Fig.79: Aansluiten van de voedingseenheid

1. Steek de krikstekker van de de voedingseenheid in de DC-connector (8) van de LED-loep.

Fig.80: Aansluiten van de voedingseenheid

1. Steck de voedingseenheid in een stopcontact.

Einde van de vergadering. Ga te werk in omgekeerde volgorde van de demontage.

4.5 Instellen

Gevaar voor verwondingen door bewegende delen van het product

• Niet vasthouden ledematen tijdens het gebruik tussen shear delen.
• Stel het led-vergrootglas naar wens in.
• Bij het instellen van de LED-loeplamp, zorgen er altijd voor dat de verbinding alleen wordt ingebracht om de tafelklem.

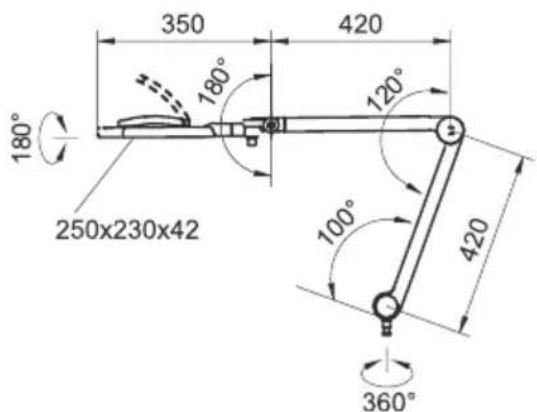

4.5.1 Model 45268, 45271 en 45273

350 420 180° 180° 120° 250x230x42 100° 420 360°

Fig.81: Instellen

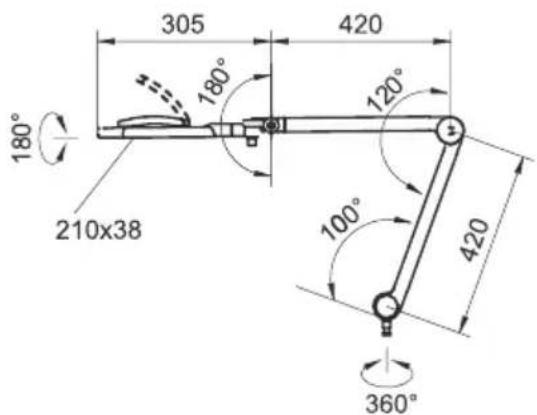

4.5.2 Model 55666 en 55667

305 420 180° 180° 120° 210x38 100° 420 360°

Fig.82: Instellen

4.6In- en uitschakelen

WAARSCHUWING

Brandgevaar door afdekklep openen

- Sluiten afdekklep wanneer niet in gebruik ALTIJD.

4.6.1 Model 45268, 45271 en 45273

Fig.83: In- en uitschakelen

$$ I = a a n $$

$$ 0 = \text { u i t } $$

4.6.2 Model 55666 met aanraaksensor

Fig.84: In- en uitschakelen

4.6.3 Model 55667 met aanraaksensor

Fig.85: In- en uitschakelen

$$ 0 = \text { aan } \quad 1 = \text { uit } $$

Neem de stekker van het led-vergrootglas uit het stopcontact als het langere tijd niet in gebruik is.

NL

4.7 De helderheid instellen

Model 45273 en Model 55667 zijn voorzien van een aanraaksensor, waarmee u de helderheid op 6 niveaus kunt instellen.

Model 45273

4.8 De Kleurtemperatuur instellen

Model 55667 is voorzien van een aanraaksensor, waarmee u de kleurtemperatur op 6 niveaus kunt instellen.

Fig.88: Kleurtemperatur instellen

kouder

4.9 De lichtelementen vervangen

De lichtelementen kunnen NIET vervangen worden.

4.10 De lenslamp vervangen

4.10.1 Model 45273, 55666 en 55667

1. Schakel het led-vergrootglas uit.
2. Stel het led-vergrootglas horizontaal met de kap vlak naar boven.
3. Draai de bevestiging van de lens met de hand linksom tot hij loskomt en verwijder hem.

Voor de montage doet u de stappen 1-3 in omgekeerde volgorde.

4.10.2 Model 45268 en 45271

Het vergrootglas kan niet vervangen worden.

5 Onderhoud, verzorging, opslag en transport

Gevaar voor verwondingen door bewegende delen van het product.

- Niet vasthouden ledematen tijdens het gebruik tussen shear delen.

AANDACHT!

Materiële schade

• Controleer de goede plaatsing van het product/de schroeven regel matig.
• Draai de schroeven niet te vast aan.

Schroefdraden kunnen beschadigd raken.

• Bescherm Gewrichten tegen vuil en smeer ze regelmatig met een lichte machine-olie
• Wees voorzichtig bij het schoonmaken voorzichtig om krassen te voorkomen.
• Gebruik alleen een droge en zachte doek om te reinigen.

Voor hardnekkig vuil, gebruikt u een doek die lichtjes is bevochtigd met water.

• Gebruik geen reinigingsmiddel en chemische producten.
• Sla het product koel en droog op.
• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een droge en stofdichte omgeving en houd het buiten het bereik van kinderen.
• Bewaar de originele verpakking voor het transport en gebruik deze.
• Blauwe plekken kunnen zichtbaar blijven wanneer het product wordt gedemonteerd.

6 Aansprakelijkheidsaanwijzing

§

Wij behouden ons drukfouten en wijzigingen aan het product, de verpakking of de productdocumentatie voor.

- Neem onze garantievoorwaarden in acht. Deze kunt u in de actuele vorm onder de genoemde contactgegevens aanvragen.

7 Aanwijzingen voor afvalverwijdering

Elektrische en elektronische apparaten mogen volgens de Europese AEEA-richtlijn niet met het huisvuil worden weggegooid. De onderdelen daarvan moeten gescheiden bij de recycling of de afvalverwijdering worden ingeleverd, omdat giftige en gevaarlijke onderdelen bij onvak-kundige afval verwijdering de gezondheid en het milieu duurzaam scha-de kunnen berok kenen.

U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische apparaten aan het einde van hun levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt het betreffende nationale recht. Het symbool op het product, de gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit type scheiding van stoffen, recycling en afvalver wijdering van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

AEEA nr.: 82898622
