45268 - Lampe Fixpoint - Kostenlose Bedienungsanleitung

Produkttyp	LED-Lupenlampe
Marke	Fixpoint
Modell	45268
Stromversorgung	220-240 V ~ 50/60 Hz
Anzahl LEDs	90
Nennleistung	7,5 W
Lichtstrom	520 lm
Farbtemperatur	6500 K (kaltweiß)
Abstrahlwinkel	120°
Energieeffizienzklasse	A+
Schutzart	IP20
Schutzklasse	II
Dimmbarkeit	Nicht dimmbar
Nennlebensdauer	20000 h
Glasdurchmesser	127 mm
Vergrößerung	3 dpt (1,75×)
Farbe	Weiß
Klemmbügel	Für Platten bis 60 mm Dicke
Abmessungen (∅ × L)	210 × 900 mm
Gewicht	2640 g
Austauschbare Leuchtmittel	Nein
Austauschbare Lupe	Nein
Pflege und Reinigung	Weiches, trockenes Tuch; hartnäckige Flecken: leicht feuchtes Tuch
Sicherheit	Gehäuse nicht öffnen; Klappe bei Nichtgebrauch schließen

Häufig gestellte Fragen - 45268 Fixpoint

Wie installiere ich die Lampe am Tisch?

Befestigen Sie den Klemmbügel an einer horizontalen Platte mit einer Dicke von 10 bis 60 mm. Ziehen Sie die Klemmschraube fest, um die Lampe zu halten.

Wie schalte ich die Lampe ein und aus?

Die Lampe hat einen Schalter an der Klappe: Drücken zum Einschalten (1. Stufe), erneutes Drücken zum Ausschalten (Modell 45268). Bei anderen Modellen siehe Anleitung.

Können die LEDs ausgetauscht werden?

Nein, die Leuchtmittel sind nicht austauschbar.

Kann die Lupe ausgetauscht werden?

Beim Modell 45268 ist die Lupe nicht austauschbar.

Wie reinige ich die Lampe?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken ein leicht feuchtes Tuch. Keine Reinigungsmittel oder Chemikalien verwenden.

Welche Farbtemperatur hat die Lampe?

Die Farbtemperatur ist fest auf 6500 K (kaltweiß) eingestellt.

Ist die Lampe dimmbar?

Nein, das Modell 45268 ist nicht dimmbar.

Welche Leistung hat die Lampe?

Die Nennleistung beträgt 7,5 W.

Welche Vergrößerung hat die Lupe?

Die Lupe hat eine Vergrößerung von 3 Dioptrien (1,75×).

Was tun bei Fehlfunktion?

Überprüfen Sie die Stromversorgung. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder den Hersteller. Öffnen Sie nicht das Gehäuse.

BEDIENUNGSANLEITUNG 45268 Fixpoint

1 Sicherheitshinweise....3

1.1 Allgemeines....3
1.2 Warnstufen 4

2 Beschreibung und Funktion......4

2.1 Produkt 4
2.2 Lieferumfang....4
2.3 Bedienelemente und Produktteile 4
2.4 Technische Daten....5

3 Bestimmungsgemäßer Gebrauch....6

4 Montage und Betrieb 6

4.1 Vorbereitung 6
4.2 Tischklemme befestigen....6
4.3 Einzelteile verbinden 7
4.4 Anschließen....7
4.4.1 Modell 45268, 45271 und 45273....7
4.4.2 Modell 55666 und 55667 8
4.5 Einstellen 8
4.5.1 Modell 45268, 45271 und 45273....8
4.5.2 Modell 55666 und 55667 9
4.6 An- und Ausschalten 9
4.6.1 Modell 45268, 45271, 45273....9
4.6.2 Modell 55666 mit Touchsensor....9
4.6.3 Modell 55667 mit Touchsensor 9
4.7 Helligkeit einstellen....10
4.8 Farbtemperatur einstellen einstellen 10
4.9 Leuchtmittel tauschen 10
4.10 Lupenlinse wechseln....10
4.10.1 Modell 45273, 55666 und 55667 ...... 10
4.10.2 Modell 45268 und 45271 ...... 10

5 Wartung, Pflege, Lagerung und Transport 11
6 Haftungshinweis 11
7 Entsorgungshinweise....11

1 Sicherheitshinweise

1.1 Allgemeines

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.

• Betriebsanleitung aufbewahren. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

• Benutzen Sie Produkt, Produkteile und Zubehör nur in einwandfreiem Zustand.

• Vergleichen Sie die technische Daten von Produkt, Stromnetz und Peripheriegeräten. Diese müssen identisch sein.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller wenden.

Stromschlaggefahr

- Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen!

• Gehäuse nicht öffnen.

- Produkt und Zubehör nicht modifizieren.

• Wartungs- und Reparaturarbeiten nur von ausgebildetemElektro-Fachpersonal ausführen lassen.
• Anschlüsse und Schaltkreise nicht kurzschließen.

Zielgruppeninformationen

Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränkten Fähigkeiten geeignet.

- Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Brandgefahr durch offene Abdeckklappe

Bei offener Abdeckklappe können Sonnenstrahlen unkontrolliert gebündelt werden, sodass Gegenstände anbrennen.
- Abdeckklappe bei Nichtgebrauch IMMER schließen.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen Extreme Umgebungsbedingungen können Personen verletzen.

• Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.
• Nicht in explosionsgefährdeter Umgebung betreiben.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produkteile können Gliedmaßen einklemmen oder quetschen.

• Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Betriebs-und Lagerbedingungen

- Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.

- Extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonnen-einstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck vermeiden.

• Halten Sie genügend Platz um das Produkt herum, um eine gute Belüftung und Mobilität zu gewährleisten.
• Stabilität des Systems nach Montage regelmäßig prüfen.

DE

1.2 Warnstufen

vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

2.1 Produkt

Ihre LED Lupenleuchte ist eine energiesparende Leuchte zur Arbeitsbereichausleuchtung und Detailvergrößerung. Sie ist ergonomisch geformt und variabel einstellbar, platzsparend und zur Montage an stabilen horizontalen Unterlagen konstruiert.

2.2 Lieferumfang

Artikelnummer Packungsinhalt
45268, 45271, 45273	LED Lupenleuchte, Tischklemme, Betriebsanleitung
55666, 55667 LED	Lupenleuchte, Tischklemme, Netzteil, Betriebsanleitung

Tab.1: Lieferumfang

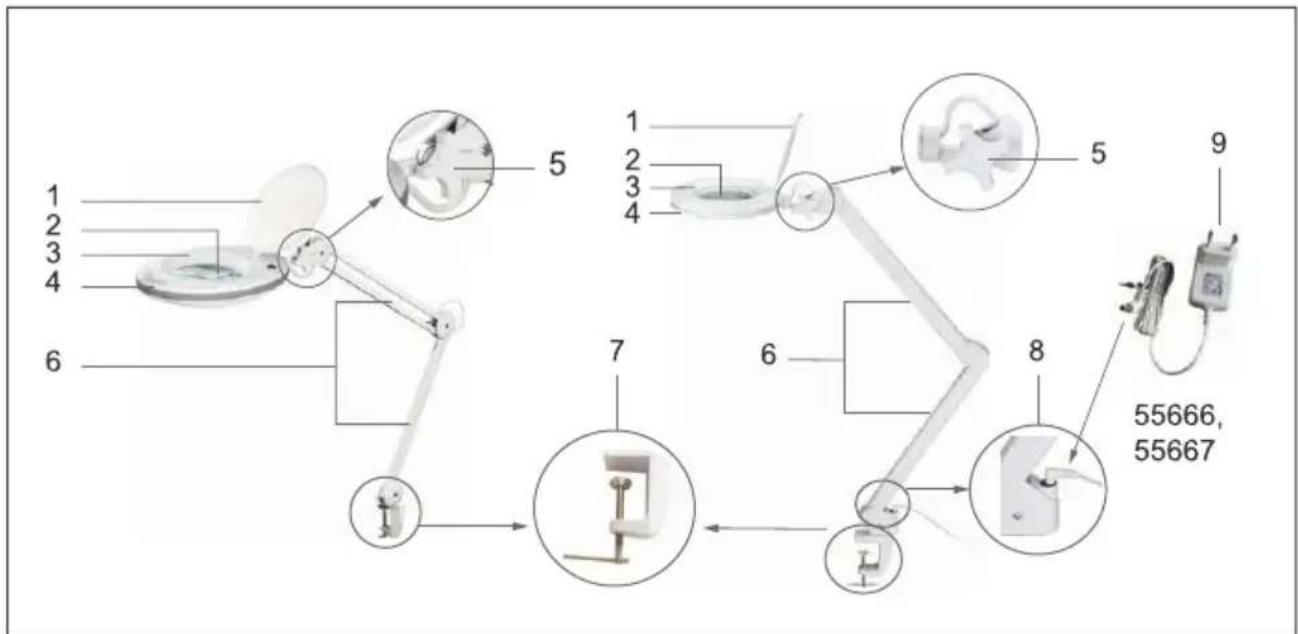

2.3 Bedienelemente und Produktteile

1 Selbstarretierende Abdeckklappe

3 Lupenlinsenfixierung 4 Griff

5 Feststellschraube

7 Tischklemme

9 Netzteil

2 Lupenlinse

6 Schwenkarme

8 DC-Anschluss

2.4 Technische Daten

DE

Modell 45268 45271 45273 556666 55667
Eingangsspannung 220-240 V	@ 50/60 Hz 20 V			---
Anzahl LEDs 90 60
Leistung (W) 7,5 8,5 4/8 1-9
Leistungsfaktor > 0,5
Nennlichtstrom (lm)	520		83-800	400/760	860 max.
Farbtemperatur (K)	6500	6400		6500	3500-6500
Lichtfarbe	neutral-weiß
Abstrahlwinkel (°)	120
Energieeffizienz-Klasse	A+
Schutzart	IP 20			IP 20
Schutzklasse	II [C80H]			III
Dimmbarkeit	nicht dimmbar		6 Stufen	2 Stufen	6 Stufen
Nennlebensdauer (h)	20000
Lupenlinsendurchmesser (mm)	127
Vergrößerung (dpt)	3 (1,75 x)
Farbe	weiß
Klemmauflage	für bis zu 60 mm starke Platten
Maße (∅ x L)	230 x 900			205 x 900
Gewicht (g)	2640	2600	2590	2232
Netzteil	X			√
Eingangsspannung (V~)				100-240 @ 50/60 Hz
Eingangsstrom (A)				0,35
Ausgangsspannung (V---)				20
Ausgangsstrom (A)				0,6
Schutzklasse				II [☐]
Polarität				positiv ◇ ◇ ◇
Maße (mm)				58 x 38 x 63
Gewicht (g)				72
Kabellänge (m)				1,5

Tab.2: Technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise können zu schweren Unfällen, Personen- und Sachschäden führen.

4 Montage und Betrieb

4.1 Vorbereitung

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.

2. Vergleichen Sie die technische Daten von Produkt, Stromnetz und Peripheriegeräten. Diese müssen identisch sein.

4.2 Tischklemme befestigen

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

- Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

ACHTUNG

Sachschäden durch ungeeignete Umgebungsbedingungen und Klemmauflagen

• Extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck vermeiden.
• Halten Sie genügend Platz um das Produkt und das gesamte System herum, um eine gute Belüftung und Mobilität zu gewährleisten.

Nicht geeignet für die Befestigung an Faser-, Kunststoff- und Hohlprofilplatten! Diese können mit der Zeit nachgeben.

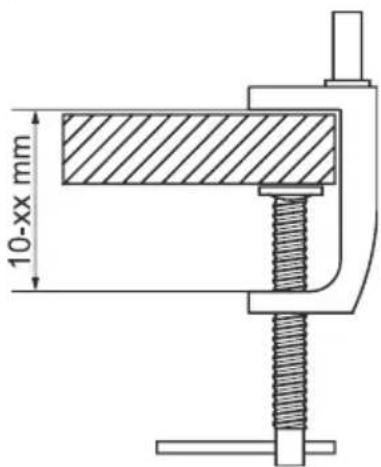

10-xx mm

Tischklemme (7) an einer waagerechten und ausreichend stabilen Tisch- oder Arbeitsplatte mit einer Stärke von 10-60 mm befestigen.

Fig.2: Tischklemme befestigen

4.3 Einzelteile verbinden

VORSICHT

Verletzungsgefahr durch Stolpern und Sturz

- Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren.

Fig.3: Einzelteile verbinden - Aufstecken

1. Stecken Sie die LED Lupenleuchte auf die Tischklemme.

Achten sie beim Einstellen der LED-Lupenleuchte darauf, dass die Verbindung zur Tischklemme nur gesteck

Fig.4: Einzelteile verbinden - Fixieren

1. Fixieren Sie die Feststellschraube an der Oberseite der LED Lupenleuchte nach Bedarf.

2. Drehen Sie die Feststellschraube dazu im Uhr sinn.

4.4 Anschließen

VORSICHT

Verletzungsgefahr durch Stolpern und Sturz

- Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass es niemanden behindert und nicht beschädigt wird. - Installieren Sie das Produkt so, dass keine Personen oder Sachen z.B. durch Herabstürzen, Stolpern o.Ä. verletzt oder beschädigt werden können.

4.4.1 Modell 45268, 45271 und 45273

1. Schließen Sie die LED Lupenleuchte an eine Steck-dose an.

4.4.2 Modell 55666 und 55667

ACHTUNG

Sachschaden durch falsche Spannungsversorgung

- Verwenden Sie nur das mitgelieferte Netzteil.

Fig.6: Netzteil anschließen

1. Stecken Sie den Klinkenstecker des Netzadapte in den DC-Anschluss (8) der LED Lupenleuchte

1. Stecken Sie das Netzteil in eine Steckdose.

Fig.7: Netzteil anschließen

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

4.5 Einstellen

VORSICHT

Verletzungsgefahr durch bewegliche Produkteile

• Gliedmaßen nicht zwischen Scherteile halten.

• Richten Sie die LED Lupenleuchte nach Bedarf aus.
• Achten Sie beim Einstellen der LED-Lupenleuchte stets darauf, dass die Verbindung zur Tischklemme nur gesteckt ist.

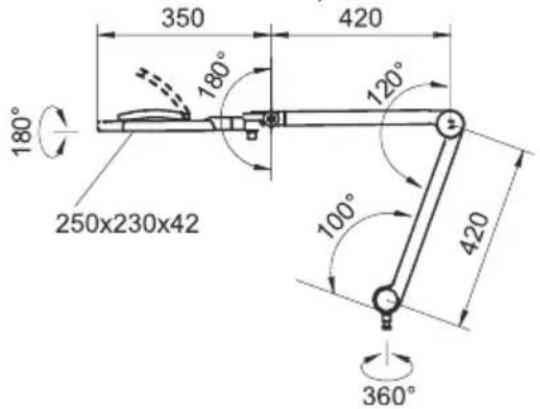

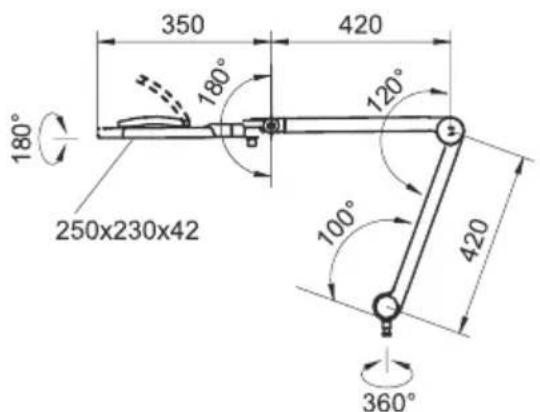

4.5.1 Modell 45268, 45271 und 45273

350 420 180° 120° 180° 250x230x42 100° 420 360°

Fig.8: Einstellen

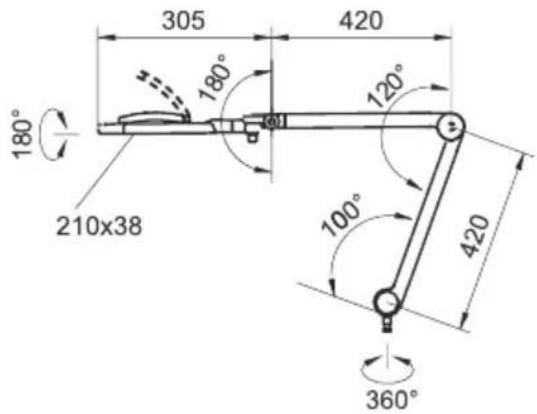

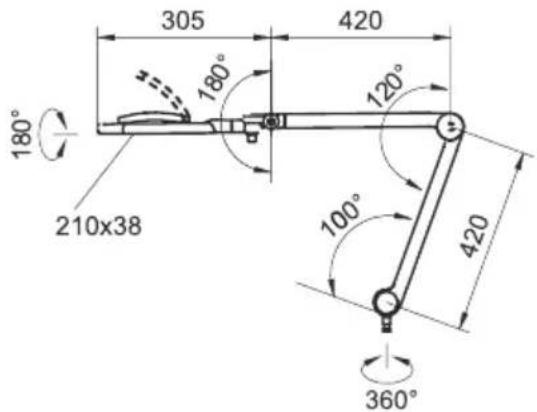

4.5.2 Modell 55666 und 55667

305 420 180° 180° 120° 210x38 100° 420 360°

Fig.9: Einstellen

4.6An- und Ausschalten

WARNUNG

Brandgefahr durch offene Abdeckklappe

- Abdeckklappe bei Nichtgebrauch IMMER schließen!

4.6.1 Modell 45268, 45271, 45273

$$ I = E I N $$

$$ \mathbf {0} = \text { AUS } $$

Fig.10: EIN-/AUS-Schalten

4.6.2 Modell 55666 mit Touchsensor

Fig.11: EIN-/AUS-Schalten

1 = EIN + 1. Helligkeitsstufe 2 = 2. Helligkeitsstufe 3 = AUS

4.6.3 Modell 55667 mit Touchsensor

Fig.12: EIN-/AUS-Schalten

$$ \mathbf {0} = \text { EIN } \quad \mathbf {1} = \text { AUS } $$

LED Lupenleuchte bei längerem Nichtgebrauch vom Netz trennen.

4.7 Helligkeit einstellen

Die Modelle 45273 und 55667 verfügen über einen Touchsensor, der die Helligkeit innerhalb von 6 Helligkeitsstufen regelt.

Modell 45273

4.8 Farbtemperatur einstellen einstellen

Das Modell 55667 verfügt über einen Touchsensor, der die Farbtemperatur innterhalb von 6 Helligkeitsstufen regelt.

Fig.15: Farbtemperatur einstellen

wärmer

kälter

4.9 Leuchtmittel tauschen

Die Leuchtmittel sind NICHT austauschbar.

4.10 Lupenlinse wechseln

4.10.1 Modell 45273, 55666 und 55667

1. Schalten Sie die LED Lupenleuchte aus.
2. Drehen Sie die LED Lupenleuchte waagerecht mit der Abdeckklappe nach oben zeigend.
3. Drehen Sie die Lupenlinsenfixierung gegen den Uhrzeigersinn per Hand auf bis diese locker ist und nehmen Sie sie ab.
   Führen Sie die Schritte 1-3 beim Zusammenbauen in rückwärtiger Reihenfolge aus.

4.10.2 Modell 45268 und 45271

Die Lupenlinse ist nicht austauschbar.

5 Wartung, Pflege, Lagerung und Transport

DE

VORSICHT

Verletzungsgefahr durch bewegliche Produkteile.

• Gliedmaßen nicht zwischen Scherteile halten.

ACHTUNG

Sachschaden

- Regelmäßig den festen Sitz des Produktes/der Schrauben kontrollieren.

• Schrauben nicht zu fest anziehen.

Gewinde können beschädigt werden.

- Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.

- Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden.

- Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden.

- Keine Reinigungsmittel und Chemikalien verwenden.

• Kühl und trocken lagern.

- Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung lagern.

• Originalverpackung für den Transport aufheben und verwenden.

- Druckstellen können sichtbar bleiben, wenn das Produkt demontiert wird.

6 Haftungshinweis

§ Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.

- Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.

7 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestand teile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

USER MANUAL

Content

Fig.22: Netzteil anschließen

4.5.1 Modell 45268, 45271 und 45273

350 420 180° 120° 180° 250x230x42 100° 420 360°

Fig.23: Adjusting

4.5.2 Model 55666 und 55667

305 420 180° 180° 120° 210x38 100° 420 360°

Fig.24: Adjusting

4.10.2 Model 45268 und 45271

2.4 Technische gegevens

Model 45268 45271 45273 5566	6 55667
Ingangsspanning 220-240 V @	50/60 Hz 20 V ~			---
Aantal LED's 90 60
Nominale Vermogen (W)	7,5		8,5	4/8	1-9
Power factor	>0,5
Nominale lichtstroom (lm)	520		83-800	400/760	860 max.
Kleurtemperatuur (K)	6500	6400		6500	3500-6500
Lichtkleur	wit
Emissiehoek (°)	120
Energie-efficiency-klasse	A+
Beschermingsgraad	IP 20			IP 20
Beschermingsklasse	II			III
Dimbaarheid	niet dim-baar		6 stappen	2 stappen	6 stappen
Nominale levensduur (h)	20000
Lense diameter (mm)	127
Vergroting (dpt)	3 (1,75 x)
Kleur	wit
Tafelklem	voor panelen tot 60 mm dik
Afmetingen (∅ x L)	210 x 900		230 x 900	205 x 900
Gewicht (g)	2640	2600	2590	2232
Voedingseenheid	X			✓
Ingangsspanning (V~)				100-240 @ 50/60 Hz
Ingangsstroom (A)				0,35
Uitgangsspanning (V---)				20
Uitgangsstroom (A)				0,6
Beschermingsklasse				II
Polariteit				positief ◇◇◇
Afmetingen (mm)				58 x 38 x 63
Gewicht (g)				72
Snoerlengte (m)				1,50

Tab.9: Technische gegevens

*(0,14 € / Minute aus dem deutschen Festnetz)

E-Mail: [e-mail]

Web: www.mygoobay.de
