WZ CRIMP 09 - Zange Fixpoint - Kostenlose Bedienungsanleitung

Produkttyp	Crimpzange
Marke	Fixpoint
Modell	WZ CRIMP 09
Anwendung	Crimpen von Drahtverbindern und Anschlüssen
Material	Kohlenstoffstahl mit induktionsgehärteten Schneiden
Griffmaterial	Zweikomponenten-Ergonomiegriffe mit rutschfester Beschichtung
Gesamtlänge	Ungefähr 200 mm (7,9 Zoll)
Gewicht	Ungefähr 300 g (10,6 oz)
Crimpkapazität	AWG 22-10 (0,3-6,0 mm²)
Anzahl der Crimppositionen	Mehrere (typischerweise 4-6)
Zusatzfunktionen	Integrierter Drahtschneider und Abisolierer
Sicherheitsmerkmale	Isolierte Griffe (getestet bis 1000V) für Elektroarbeiten
Normenkonformität	Erfüllt IEC/EN 60900 für isolierte Werkzeuge
Wartung	Mit einem trockenen Tuch reinigen; Gelenk leicht ölen; trocken lagern
Garantie	2 Jahre

Häufig gestellte Fragen - WZ CRIMP 09 Fixpoint

Welche Drahtgrößen kann die Fixpoint WZ CRIMP 09 verarbeiten?

Die WZ CRIMP 09 verarbeitet Drahtgrößen von AWG 22 bis 10 (0,3 bis 6,0 mm²) für isolierte und nicht isolierte Anschlüsse.

Kann die Zange auch Draht schneiden?

Ja, das Werkzeug verfügt über einen integrierten Drahtschneider und Abisolierer für zusätzlichen Komfort, in der Nähe des Drehpunkts.

Sind die Griffe für Arbeiten an unter Spannung stehenden Leitungen isoliert?

Ja, die Zweikomponentengriffe sind isoliert und bis 1000V getestet, erfüllen die Sicherheitsnorm IEC/EN 60900.

Wie pflege ich die Crimpzange?

Nach Gebrauch das Werkzeug mit einem trockenen Tuch reinigen. Regelmäßig einen Tropfen leichtes Maschinenöl auf das Gelenk geben. Trocken lagern, um Rost zu vermeiden.

Welche Arten von Anschlüssen kann ich mit diesem Werkzeug crimpen?

Es eignet sich für isolierte und nicht isolierte Anschlüsse, einschließlich Ring-, Gabel-, Stoßverbinder und Steckverbinder.

Hat das Werkzeug einen Ratschenmechanismus?

Die WZ CRIMP 09 verfügt typischerweise über einen Ratschenmechanismus, um einen gleichmäßigen Crimpdruck und vollständigen Crimpzyklus zu gewährleisten.

Ist die Fixpoint WZ CRIMP 09 für den schweren Einsatz geeignet?

Ja, sie ist aus Kohlenstoffstahl mit induktionsgehärteten Backen gefertigt, was sie für professionelle und Heimwerker-Anwendungen langlebig macht.

Kann ich die Crimpeinsätze wechseln?

Die Crimpeinsätze sind bei einigen Modellen austauschbar; überprüfen Sie Ihr Handbuch. Bei der WZ CRIMP 09 sind sie normalerweise fest, decken aber die gängigsten Größen ab.

Wie lang ist die Zange insgesamt?

Die Länge beträgt ungefähr 200 mm (7,9 Zoll), was eine gute Hebelwirkung beim Crimpen bietet.

Wo finde ich die Bedienungsanleitung für dieses Produkt?

Die Bedienungsanleitung steht auf notice-facile.com als kostenloser PDF-Download in mehreren Sprachen zur Verfügung.

BEDIENUNGSANLEITUNG WZ CRIMP 09 Fixpoint

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Anwendungsbereich und Ausstattung 3
6 Aufbau 4
7 Arbeitshinweise 6
8 Zuschneiden und Abisolieren 6
9 Crimpen 6
10 Pflege, Wartung, Lagerung und Transport 6
11 Problembehebung 7
12 Gewährleistung und Haftung 7
13 Technische Daten 8
14 Entsorgungshinweise 8

1 Beschreibung und Funktion:

Diese Crimpzange ist zum Verbinden von Modularsteckern mit ungeschirmten oder geschirmten Kabeln geeignet. Je nach Modell ist sie für mehrere Steckergrößen nutzbar und kann Kabel schneiden und abisolieren. Zangen mit Ratsche verfügen über eine Zwangsvollendung mit Notentriegelung.

2 Bestimmungsgemäßer Gebrauch:

Ihr Fixpoint® Produkt ist nur für die in Kapitel 1 genannten Anwendungen vorgesehen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

3 Lieferumfang:

• 1 x Crimpzange
  • 1 x Betriebsanleitung

4 Sicherheitshinweise:

ACHTUNG! Die Demontage des Produktes darf nur durch ausgebildetes Mechaniker-Fachpersonal erfolgen! Es besteht u.a. Quetsch- und Schneidegefahr!

• Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil es zerbrechliche, kleine und verschluckbare Teile enthält, die bei unsachgemäßem Gebrauch Personen verletzen und Sachen beschädigen können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinmaterial und Dämmmaterial.
• Setzen Sie Ihr Fixpoint ^® -Produkt keiner starken Wärme, Kälte oder direkter Sonneneinstrahlung aus.
• Sichern Sie die Zange nach Gebrauch, wenn eine Sicherung bei Ihrem Modell vorhanden ist.
• Achten Sie auf gute Sichtverhältnisse und sichere Handhabung des Produktes.
• Modifizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“
• Weiterhin sind Feuchtigkeit und Staubeinwirkung zu vermeiden.
• Bei Defekten, mechanischen Beschädigungen, Betriebsstörungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, nehmen Sie das Gerät sofort außer Betrieb und wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel Gewährleistung und Haftung beschrieben.
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.
• Verwenden Sie keine beschädigten Teile.
• Beachten Sie die Nutzungsbedingungen in Kapitel 2.
• Halten Sie keine Körperteile zwischen beweglichen Zangenteilen um Quetschungen und Schnittwunden zu vermeiden.

5 Anwendungsbereich und Ausstattung:

50284

RJ 10, 11, 12, 45

+ für Flachbandkabel ungeschirmt

+ 4/6/8-polig

+ Abmantelungsmesser 6 + 12 mm

+ Kabelschneider u. -abisolierer

+ Zwangssperre mit Notentriegelung

77267 RJ 10, 11, 12, 45	+ für Flachbandkabel ungeschirmt+ 4/6/8-polig+ Abmantelungsmesser 6 + 12 mm+ Kabelschneider u. -abisolierer+ Zwangssperre mit Notentriegelung
11951 RJ 10, 11, 12, 45	+ Kabelschneider u. -abisolierer+ 4/6/8-polig+ für Modularstecker+ Kunststoffmantel
77124 RJ 45	+ für geschirmte +ungeschirmte Kabel+ Kabelschneider u. -abisolierer+ Metallausführung+ mit Sicherung
77138 RJ 11, 12	+ Kabelschneider u. -abisolierer+ für geschirmte + ungeschirmte Kabel+ für Modularstecker+ Metallausführung+ mit Sicherung
77146 RJ 11, 12, 45	+ Kabelschneider u. -abisolierer+ für geschirmte + ungeschirmte Kabel+ für Modularstecker+ Metallausführung+ Zwangssperre mit Notentriegelung
77272 RJ 45	+ für geschirmte Modularstecker+ mit Ratschenautomatik+ Zwangssperre mit Notentriegelung
77126 RJ 11, 12	+ Kabelschneider u. -abisolierer+ für geschirmte + ungeschirmte Kabel+ für Modularstecker+ Kunststoffausführung

6 Aufbau:

Die Ansicht beschreibt die Vorderseite, von der das Kabel eingeführt wird.

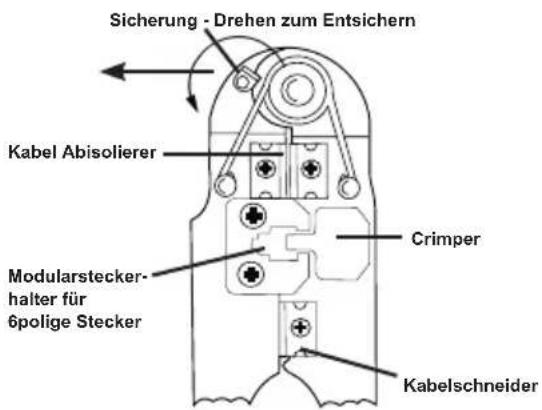

77124+77138:

Sicherung - Drehen zum Entsichern Kabel Abisolierer Modularstecker- halter für 6polige Stecker Crimper Kabelschneider

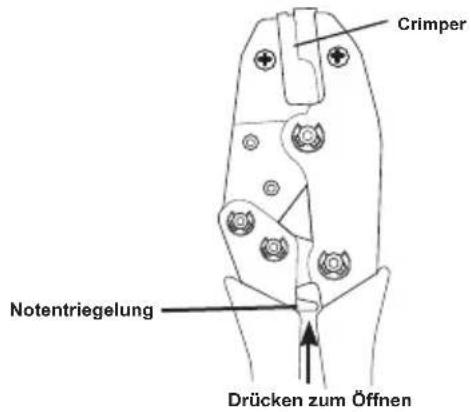

77272:

Crimper Notentriegelung Drücken zum Öffnen

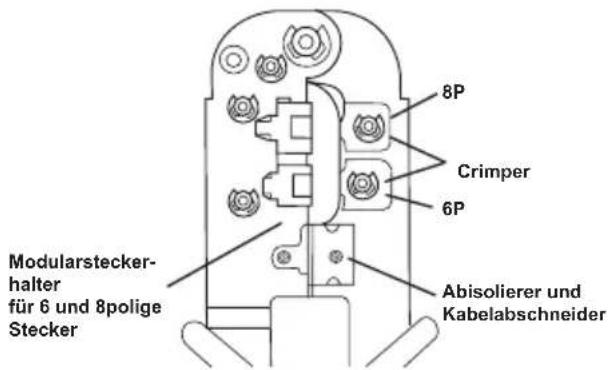

77146:

Modularstecker- halter für 6 und 8polige Stecker 8P Crimper 6P Abisolierer und Kabelabschneider

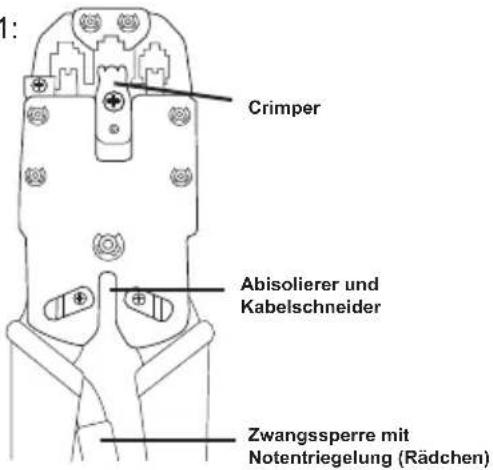

50284, 77267 und 11951:

Crimper Abisolierer und Kabelschneider Zwangssperre mit Notentriegelung (Rädchen)

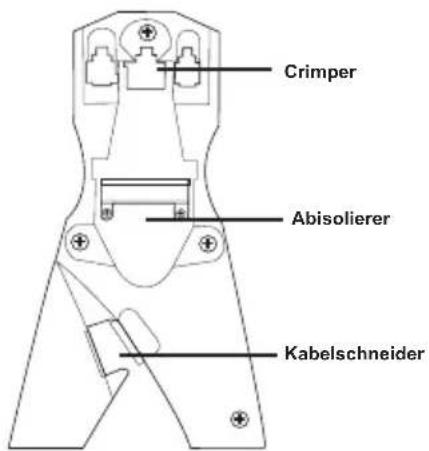

11951+77126:

Crimper Abisolierer Kabelschneider

7 Arbeitshinweise:

• Die Crimpzange muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein.
- Entfernen Sie nach jedem Arbeitsvorgang die Crimp- und Abisolierrückstände aus Crimpbacken und Abisolierwerkzeug.
- Schützen Sie die Gelenke vor Schmutz und schmieren Sie die Gelenke regelmäßig mit leichtem Maschinenöl.

8 Zuschneiden und Abisolieren:

• Wenn ihre Zange über ein Abisolier- und Kabelschneidewerkzeug verfügt, können Sie Kabel einfach abschneiden, in dem Sie sie von der beschrifteten Seite aus bis zur gewünschten Länge einführen und die Zange vollständig zusammenpressen.
• Zum Abisolieren führen Sie das Kabel leicht schräg von der beschrifteten Zangenseite bis zum 6 mm-Anschlag ein. Um 12 mm abzuisolieren, stecken Sie das kabel ganz durch und pressen Sie die Zange vollständig zusammen.

9 Crimpen:

1. Pressen Sie die Zange fest zusammen um sie zu öffnen oder entsichern Sie die Sicherung.
2. Wählen Sie je nach Modell und des zu crimpenden Steckers die zum Kabelquerschnitt passende Aderendhülse.
3. Führen Sie die mit dem Kabel bestückte Aderendhülse seitlich im 90°-Winkel von der beschrifteten Zangenseite ein.
4. Schließen Sie die Zange bis sie ganz geschlossen ist (Modelle 11951, 77124, 77138, 77272 und 77126) oder bis die letzte Raststufe überwunden ist und die Zange selbstständig öffnet (Modelle 50284, 77267 und 77146).
5. Entnehmen Sie die vercrimpte Aderendhülse samt Kabel aus der Zange.

10 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie das Produkt nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reinigungsmittel und Chemikalien ein, da dies den Kunststoff angreifen kann.
• Entfernen Sie Rückstände vorsichtig mit einem kleinen Messer.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für

Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

• Heben Sie für den Transport die Verpackung auf um Schäden zu vermeiden.
• Schützen Sie die Gelenke vor Schmutz und schmieren Sie die Gelenke regelmäßig mit leichtem Maschinenöl.

11 Problemebehebung:

Problem Lösung
Die Zange öffnet nicht	Drücken Sie die Zange fest zusammen bis sie automatisch öffnet.
	Klemmt die Zange, betätigen Sie Notregulierung durch Drehen des Rädchens oder Hineindrücken.
	Entsichern Sie die Zange wie in Kapitel Aufbau angegeben.
Crimpergebnis unzureichend	Achten Sie auf rechtwinkliges und vollständiges Einführen des Kabels
	Isolieren Sie das Kabel ab und pressen Sie die Zange vollständig zusammen.
	Entfernen Sie die Crimprückstände.
andere Fragen und Probleme	Konsultieren Sie Ihren Händler.

12 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre Garantie auf ein neues Gerät.
• Da der Hersteller keinen Einfluss auf örtliche Gegebenheiten und die Installation des Produktes hat, deckt die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a.

jegliche Änderung und Modifikation des Produktes und seines Zubehörs.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Der Hersteller behält sich Druckfehler und weiterhin das Recht vor, Änderungen an Geräten, Verpackungen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige Ankündigung zu vollziehen.

13 Technische Daten:

Modell Gewicht Maße
50284 560 g	310 x 117 x 20 mm
77267 536 g	265 x 100 x 25 mm
11951 192 g	310 x 130 x 30 mm
77124 270 g	260 x 114 x 25 mm
77138 255 g	270 x 116 x 20 mm
77146	320 g	290 x 102 x 25 mm
77272 520 g	310 x 116 x 25 mm
77126 120 g	250 x 142 x 20 mm

14 Entsorgungshinweise:

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück, damit die einzelnen Komponenten fachgerecht entsorgt werden. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

- Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

Fixpoint® - Crimping Tools

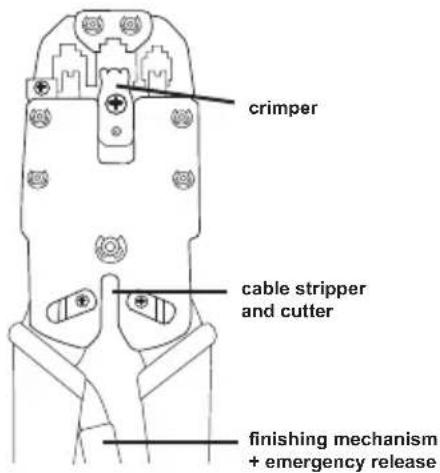

50284, 77267 und 11951:
