Producttype	Opvouwbare loopband
Merk	Gymform
Model	Slim Fold
Afmetingen uitgeklapt (L x B x H)	1358 x 610 x 1175 mm
Afmetingen ingeklapt (L x B x H)	535 x 610 x 1435 mm
Voeding	220-240 V ~ 50/60 Hz
Vermogen	500 W
Maximale snelheid	6 km/u
Maximaal gebruikersgewicht	110 kg
Trainingsprogramma's	Handmatig (P0), Interval (P1), Weerstand (P2), Cardiovasculaire optimalisatie (P3)
Weergave	Snelheid, tijd, afstand, calorieën, hartslag (via handmatige sensoren)
Veiligheid	Veiligheidssleutel met clip, noodstop
Opvouwbaar	Ja, met vergrendelingsknoppen voor eenvoudig in- en uitklappen
Band centreren	Verstelbaar via schroeven met meegeleverde inbussleutel
Smering	In de fabriek gesmeerd, hersmering aanbevolen na 100 uur
Gebruik	Binnen, huishoudelijk, individueel gebruik
Categorie	HC (huishoudelijk gebruik)
Normen	BS EN ISO 20957-1:2013, BS EN 957-6:2010+A1:2014
Reiniging	Vochtige doek voor het frame, droge doek voor het bedieningspaneel
Garantie	Tegen fabricagefouten (volgens nationale wetgeving)
Land van fabricage	China

Veelgestelde vragen - Slim Fold Gymform

Hoe monteer ik de Gymform Slim Fold loopband?

Volg de stappen in de handleiding: bevestig de verlenging van de basis met de schroeven en ringen, dan het stuur door de kabels aan te sluiten, en ten slotte het bedieningspaneel. Gebruik de meegeleverde inbussleutels en steeksleutel.

Wat is de maximale snelheid van de loopband?

De maximale snelheid is 6 km/u, instelbaar in stappen van 0,1 km/u met de toetsen ↑ en ↓.

Wat is het maximale ondersteunde gewicht?

Het maximale gebruikersgewicht is 110 kg.

Hoe vouw ik de loopband op en berg ik hem op na gebruik?

Draai de vergrendelingsknop los, klap de basis in verticale positie, zet deze vast met de knop van de verticale buis, en klap vervolgens het stuur in. De loopband kan worden verplaatst dankzij de wielen.

Hoe gebruik ik de veiligheidssleutel?

Bevestig de clip van de sleutel aan uw kleding en plaats de magneet op het bedieningspaneel. Als u te ver weg gaat, maakt de sleutel los en stopt de loopband onmiddellijk.

Welke trainingsprogramma's zijn beschikbaar?

De loopband biedt 4 programma's: handmatige modus (P0), interval (P1), weerstand (P2) en cardiovasculaire optimalisatie (P3). Selecteer ze met de MODE-knop.

Hoe meet ik mijn hartslag?

Selecteer de PULSE-functie, plaats dan een hand op elke sensor op het stuur. De hartslag wordt na enkele seconden weergegeven. Let op: het systeem kan onnauwkeurig zijn, overschrijd uw grenzen niet.

Wat moet ik doen als de loopband niet gecentreerd is?

Gebruik de meegeleverde kleine inbussleutel om de stelschroeven onder de loopband te draaien. Draai een halve slag aan de kant waar de band naartoe is verschoven, laat dan 15 seconden op 4 km/u draaien om te controleren.

Hoe onderhoud en reinig ik de loopband?

Haal de stekker uit het stopcontact voor reiniging. Gebruik een vochtige doek voor het frame, een droge doek voor het bedieningspaneel. Gebruik geen oplosmiddelen. Smeer de loopband na 100 uur gebruik met een specifiek smeermiddel.

Wat zijn de belangrijke veiligheidsmaatregelen?

Raadpleeg een arts voordat u met een programma begint als u gezondheidsproblemen heeft. Niet gebruiken door zwangere vrouwen. Niet langer dan 1 uur onafgebroken gebruiken. Gebruik altijd de veiligheidssleutel. Niet gebruiken als de kabel beschadigd is.

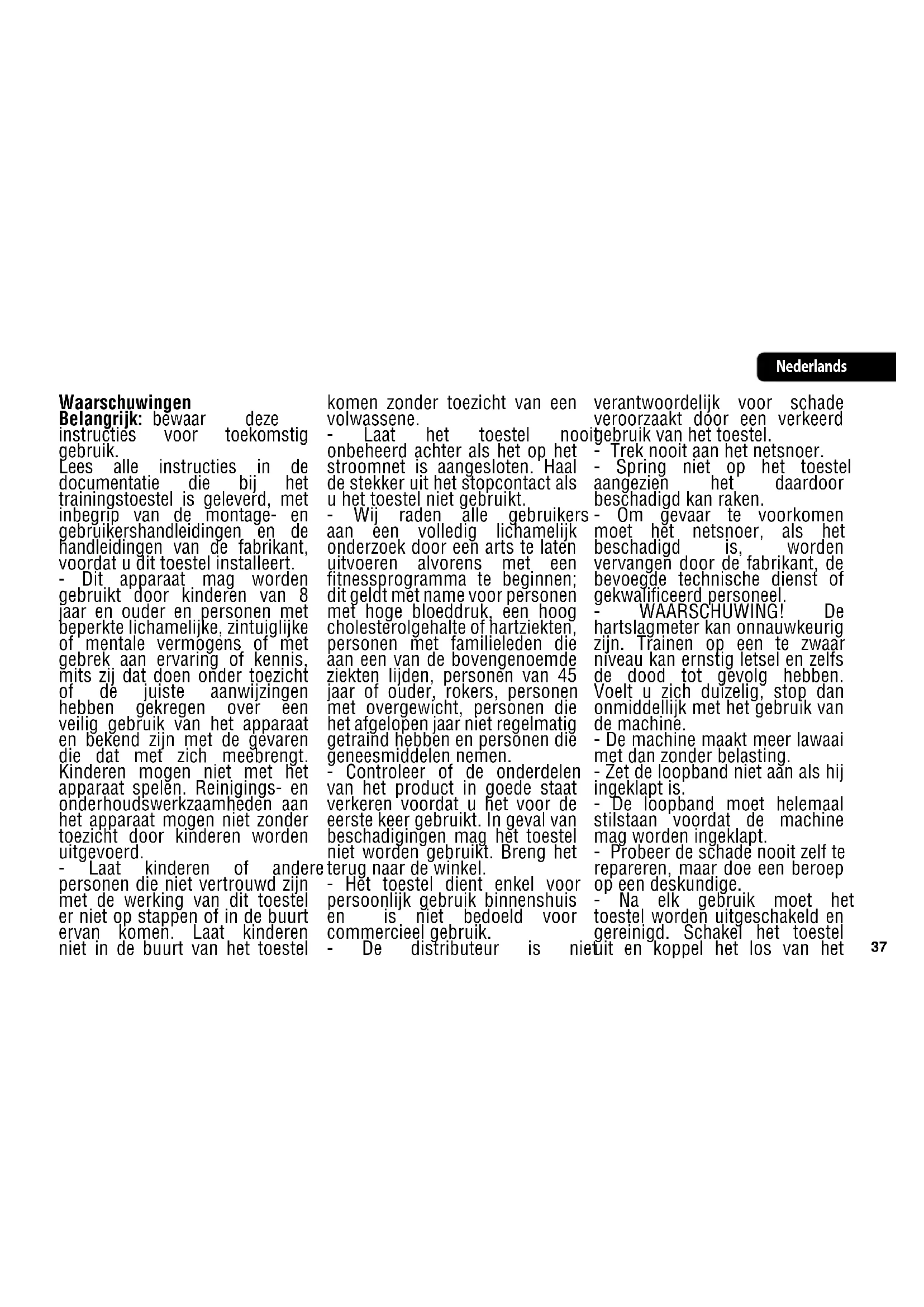

GEBRUIKSAANWIJZING Slim Fold Gymform

Belangrijk: bewaar deze instructies voor toekomstig gebruik.

Lees alle instructies in de documentatie die bij het trainingstoestel is geleverd, met inbegrip van de montage- en gebruikershandleidingen en de handleidingen van de fabrikant, voordat u dit toestel installeert.

- Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte lichamelijke, zintuiglijke of mentale vermogens of met gebrek aan ervaring of kennis, mits zij dat doen onder toezicht of de juiste aanwijzingen hebben gekregen over een veilig gebruik van het apparaat en bekend zijn met de gevaren die dat met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden aan het apparaat mogen niet zonder toezicht door kinderen worden uitgevoerd.

- Laat kinderen of andere personen die niet vertrouwd zijn met de werking van dit toestel er niet op stappen of in de buurt ervan komen. Laat kinderen niet in de buurt van het toestel komen zonder toezicht van een volwassene.

- Laat het toestel noo onbeheerd achter als het op het stroomnet is aangesloten. Haal de stekker uit het stopcontact als u het toestel niet gebruikt.

- Wij raden alle gebruikers aan een volledig lichamelijk onderzoek door een arts te laten uitvoeren alvorens met een fitnessprogramma te beginnen; dit geldt met name voor personen met hoge bloeddruk, een hoog cholesterolgehalte of hartziekten, personen met familieleden die aan een van de bovengenoemde ziekten lijden, personen van 45 jaar of ouder, rokers, personen met overgewicht, personen die het afgelopen jaar niet regelmatig getraind hebben en personen die geneesmiddelen nemen.

- Controleer of de onderdelen van het product in goede staat verkeren voordat u het voor de eerste keer gebruikt. In geval van beschadigingen mag het toestel niet worden gebruikt. Breng het terug naar de winkel.

- Hët toestel dient enkel voor persoonlijk gebruik binnenshuis en is niet bedoeld voor commercieel gebruik.

- De distributeur is niet uit en koppel het los van het

verantwoordelijk voor schade veroorzaakt door een verkeerd tgebruik van het toestel.

- Trek nooit aan het netsnoer. - Spring niet op het toestel aangezien het daardoor beschadigd kan raken.

- Om gevaar te voorkomen moet het netsnoer, als het beschadigd is, worden vervangen door de fabrikant, de bevoegde technische dienst of gekwalificeerd personeel.

- WAARSCHUWING! De hartslagmeter kan onnauwkeurig zijn. Trainen op een te zwaar niveau kan ernstig letsel en zelfs de dood tot gevolg hebben. Voelt u zich duizelig, stop dan onmiddellijk met het gebruik van de machine.

- De machine maakt meer lawaai met dan zonder belasting.

- Zet de loopband niet aan als hij ingeklapt is.

- De loopband moet helemaal stilstaan voordat de machine mag worden ingeklapt.

- Probeer de schadé nooit zelf te repareren, maar doe een beroep op een deskundige.

- Na elk gebruik moet het toestel worden uitgeschakeld en gereinigd. Schakel het toestel

tuit en 'koppel het los van het

stroomnet voordat u met het schoonmaken begint.

- Als u het toestel op een vloerkleed gebruikt, zorg er dan voor dat de ventilatiegaten niet worden afgedekt.

- Doe eerst opwarmingsoefeningen voordat u het toestel gaat gebruiken. Begin de oefeningen langzaam en verhoog geleidelijk de intensiteit.

- Het foestel mag slechts door één persoon per sessie worden gebruikt, d.w.z. nooit door meer dan één persoon per keer.

- Zwangere vrouwen mogen dit toestel NIET gebruiken.

- Stop onmiddellijk met het gebruik van het toestel als u zich onwel of duizelig voelt worden. Ga onmiddellijk naar de dokter als u zich ziek voelt, pijn op de borst heeft of andere symptomen ervaart.

- Als u lange tijd niet hebt gesport of als u hartproblemen, bloedsomloopstoornissen of een orthopedisch probleem hebt, moet u uw arts raadplegen voordat u het toestel gebruikt.

- Dit product is niet bedoeld voor gebruik door kinderen of personen met beperkte mentale of lichamelijke vermogens zonder toezicht of begeleiding van de persoon die verantwoordelijk is voor hun veiligheid.

- Men dient toezicht te houden op

kinderen om er zeker van te zijn dat ze niet met het toestel spelen.

- Gebruik het toestel niet als u meer dan 110 kg weegt.

- Het toestel is ontworpen voor individueel gebruik. Storingen diewabrden veroorzaakt door een onjuist gebruik vallen niet onder de garantie.

- Zörg ervoor dat het toestel op een vlakke ondergrond staat. Draag geen al te lange kleding, want deze kan in contact komen met de loopband en het gebruik ervan bemoeilijken. Draag sportschoenen als u de band gebruikt. Let erop dat u bij het inschakelen van het toestel niet op de loopband staat. Het is beter om een voet aan elke zijde van de loopband te zetten. Als de beginsnelheid van de band te hoog is, spring er dan niet op, maar stel de snelheid lager in en voer deze geleidelijk op.

- Houd niet abrupt op met lopen maar druk op de aan/uit-schakelaar, waarna de band geleidelijk zal stoppen.

- Stop met lopen wanneer de band tot stilstand is gekomen.

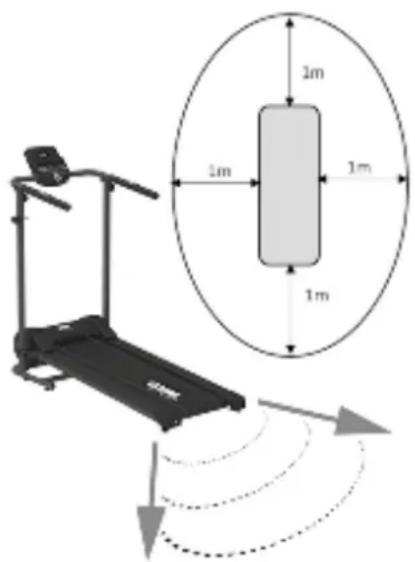

- Veiligheidszone van 2.000 mm x 1.000 mm achter het toestel.

WAARSCHUWING: verwijder de afdekking NIET, want er bestaat risico op elektrische schokken. Het inwendige deel bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

Beschrijving van het product

1- Bedieningspaneel

2- Veiligheidssleutel

3- Onderstel

4- Loopband

5- Draaiknop van de verticale buis

6- Stuurstang

7- Vergrendelknop

8- Draaiknop voor het bedieningspaneel

9- Aan/uit-schakelaar

10- Toets MODE

11- ⏻ Toets

12- Toets ↓

13- Toets ↑
14- Functie-indicatoren
15- Kleine inbussleutel
16- Wielen
17- Verticale buizen
18- Metalen onderstel
19- Extensie onderstel
20- Sluitringen x 6
21- Schroeven x 6
22- Kabel stuurstang
23- Kabel verticale buis
24- Schroeven x 2
25- Draaiknoppen x 2
26- Draaiknoppen stuurstang
27- Sleutel
28- Hartslagsensoren
29- Schroeven band

Montage-instructies:

1. Open de doos, haal alle onderdelen uit de verpakking en neem de loopband eruit.
   PLAATSEN EXTENSIE METALEN ONDERSTEL (Zie Fig. 6)
2. Plaats de band in verticale stand op een vlakke ondergrond.
3. Zorg dat de draaiknop van de verticale buis (5) geplaatst is en het onderstel (3) op de verticale buis (17) bevestigd is.
4. Bevestig met de grote inbussleutel (16) de extensie van het onderstel (19) op het metalen onderstel (18) met de 6 sluitringen (2) en de 6 schroeven (21).
   PLAATSEN STUURSTANG (Zie Fig. 7)
5. Verwijder de draaiknop van 'de verticale buis (5) die het onderstel (3) aan de verticale buis (17) bevestigt.
6. Breng het onderstel (3) langzaamaan naar beneden en zet het op de vloer.
7. Sluit de kabel van de stuurstang (22) aan op de kabel van de verticale buis (23). Zie Afb. 7
8. Plaats de stuurstang (6) op de verticale buizen (17) en bevestig ze met de 2 schroeven (24) en de moeren (25), en draai ze vast met de kleine inbussleutel (15) en de sleutel (27). Controleer of hij goed bevestigd is.
9. Bevestig de stuurstang met de 2 draaiknoppen voor de stuurstang (26).
   PLAATSEN CONSOLE (Zie Fig. 8)
10. Til het bedieningspaneel (1) op om het

in de juiste stand te brengen en zet het vast met de draaiknop van het paneel (8).

BELANGRIJK:

1. Voordat u de loopband gebruikt, moet u erop letten dat het onderstel (3) goed is vastgezet met de verticale buizen (17) Draai hiertoe de vergrendelknop (7) aan. (Zie fig.3)

Gebruiksaanwijzing:

1. Steek de stekker in het stopcontact.
2. Druk op de aan/uit-schakelaar (9) aan de voorkant van het toestel.
3. De veiligheidssleutel (2) is voorzien van een clip om hem op de kleding te klemmen. Bevestig hem op de kleding die u aan heeft.

4. Breng het andere uiteinde van de veiligheidssleutel (2) op het bedieningspaneel (1) aan. Deze blijft dankzij de magneet vastzitten. De kabel tussen de clip en het bedieningspaneel moet zo lang zijn dat hij direct loskomt als u iets naar achteren loopt. Klem de veiligheidssleutel altijd op uw kleding wanneer u de loopband gebruikt. Nadat u de veiligheidssleutel (2) aan het bedieningspaneel (1) hebt bevestigd, verschijnt op het scherm 0.0.

5. Druk op de toets (11) om de band te starten. Het toestel komt pas na 3 seconden in werking. Deze worden op het scherm aangegeven en waarschuwen u met akoestische signalen, zodat u zich kunt voorbereiden. Na deze 3 seconden komt de band in beweging, het toestel schakelt in de handmatige modus en de snelheid wordt op het scherm weergegeven.

De snelheid bij aanvang is 1 km/u.
6. Druk op de toets ↑ (13) om de snelheid in stappen van 0,1 te verhogen tot 6 km/u. 7. Druk op de toets ↓ (12) om de snelheid te verlagen.
8. Als u op de toets MODE (10) drukt, worden de andere functie-opties op het scherm weergegeven. Bij het indrukken van de toets worden afwisselend de snelheid (SPEED), de tijd (TIJD), de afstand (DIST), de verbrande

calorieën (CAL) en de hartslag (PULSE) weergegeven. Als de indicator op de SCAN-functie staat, geeft het scherm om de 5 seconden achtereenvolgens de snelheid, tijd, afstand en calorieën weer, zonder dat u op een knop hoeft te drukken. 9. Kies, om te weten wat uw hartslag is, de optie PULSE op de console en plaats een hand op elk van de hartslagsensoren (28) tot uw hartslag op het scherm weergegeven wordt.

1. De functie-indicator (14) van de gekozen functie licht op.

Opmerking: Telkens wanneer u een programma gebruikt, worden de gegevens betreffende afgelegde afstand, tijd en calorieën opgeslagen. Druk, om de weergaven terug te zetten op nul, met stopgezette band op de knop Mode (20) gedurende 2 seconden.

1. De loopband heeft een handmatige modus (P0) en 3 automatische programma's:

P0 - Handmatige modus

P1 - Intervallen
P2 - Weerstand
P3 - Cardiotraining

Om van programma te wisselen moeten de weergaven eerst terug op nul gezet worden. Om de weergaven terug op nul te zetten houdt u de MODE-knop (10) ingedrukt tot u een geluidssignaal hoort. Zodra u het geluidssignaal hebt gehoord, laat u de MODE-toets los en drukt u kort op de MODE-toets (10) totdat u de hartslågfunctie (PULSE) hebt gevonden. Vervolgens drukt u nogmaals op de MODE-toets (10). Op de display knippert het programma waarin u zich bevindt (P0, P1, P2 of P3). Gebruik de toets ↓ (12) en de toets ↑ (13) om het gewenste programma te kiezen.

Zelfs in de automatische programma's kunt u de snelheid naar wens lager of hoger instellen. Wanneer het programma de snelheid automatisch varieert, wordt deze evenredig verhoogd en verlaagd. In het programma P1 varieert de snelheid

en wordt deze automatisch toegewezen, maar de gebruiker kan de snelheid met 1,0 km/u verhogen of verlagen.
In het programma P2 is het mogelijk om de ingestelde snelheid op ieder moment met 1,0 km/u te verlagen, maar niet om deze te verhogen.
In het programma P3 is het mogelijk om de ingestelde snelheid op ieder moment met 1 km/u te verlagen, maar niet om deze verhogen.
Elke keer dat het programma de snelheid aanpast, hoort u 3 pieptonen zodat u zich kunt voorbereiden.
12. Wanneer u het programma hebt gekozen, kunt u voordat u begint de trainingstijd instellen. Ga naar de tijdfunctie (TIME). Deze is standaard ingesteld op 30 minuten. U kunt de duur verlagen met de toets ↓ (12) en verhogen met de toets ↑ (13). U kunt kiezen uit 30, 20 en 10 minuten.
13. Wanneer de band loopt, kunt u door
op de toets (11) te drukken de bandsnelheid verminderen totdat deze tot stilstand komt. Om de band opnieuw te starten, drukt u de toets nogmaals in. Alle functies worden behouden zoals in de vorige oefening.
14. Als u de toets MODE (10) 3 seconden lang ingedrukt houdt, worden alle functies gereset voor een nieuwe training.
15. Trek aan de veiligheidssleutel als u de band snel wilt stoppen.

Systeem voor het uitvouwen van het toestel (zie fig. 3)

1- Verwijder de 2'draaiknoppen van de stuurstang (26).
2- Breng de stuurstang (6) omlaag tot hij in horizontale stand staat.
3- Houd het onderstel (3) met de hand vast en verwijder de draaiknop van de verticale buis (5) om het onderstel te ontgrendelen.
4- Plaats de band in verticale stand op een vlakke ondergrond.
5- Verwijder de beschermende plastic onderdelén in het metalen onderstel (18) voordat u de extensie van het onderstel (19) vastzet.

6- Laat het onderstel (3) langzaam zakken tot het op de grond liigt.

7- Draai de vergrendelknop (7) aan tot deze goed vastzit.

Systeem voor het invouwen van het toestel (zie fig. 4)

1- Draai de vergrendelknop (7) los. 2- Zet het onderstel rechtop en houd het vast.
3- Bevestig het onderstel (3) en de verticale buis (17) met de draaiknop van de verticale buis (5).
4- Verwijder de '2' draaiknoppen van de stuurstang (26).
5- Breng de stuurstang (6) omhoog totdat hij in verticale stand staat. Plaats de 2 moeren van de stuurstang (26) opnieuw, zodat u ze niet kwijt raakt.
6- Nadat de machine opgevouwen is, kunt u hem verplaatsen dankzij de wielen (16).

Productonderhoud en -reiniging

- Denk eraan eerst de aan/uit-schakelaar uit te zetten en de stekker los te koppelen alvorens het dagelijkse onderhoud te verrichten.

- Gebruik geen schuur- of oplosmiddelen voor het onderhoud van het toestel.

- Veeg het toestel af met een vochtige doek als er vuil op zit.

- Gebruik een droge doek om de stekker en het bedieningspaneel te reinigen, nooit een natte doek.

- Gebruik het toestel niet op zeer vochtige of stoffige plaatsen om storingen te vermijden. Plaats het toestel op een vlakke ondergrond om te voorkomen dat het omvalt en beschadigd raakt.

- Gebruik het toestel niet langer dan 1 uur aan een stuk, las om het uur een pauze van een uur in. De onderdelen moeten schoon worden gehouden, beide zijden van de band moeten worden gereinigd en eventuele opeenhopingen van vuil moeten worden verwijderd. Controleer vóór gebruik of uw schoenen schoon zijn. Gebruik zeep en een vochtige doek om de loopband te reinigen, gebruik geen oplosmiddelen. Veeg het zweet op armstangen en loopband na gebruik af.

- De loopband is in de fabriek gesmeerd met een antistatisch smeermiddel. - U kunt het toestel na iedere 100 gebruiksuren smeren. Breng een speciaal smeermiddel voor banden op de onderkant van de loopband aan, licht hiertoe de band voorzichtig van het onderstel op en breng het smeermiddel aan.

Centrering van de band:

BELANGRIJK: Bij een voortdurend gebruik en door de onbewust met de benen uitgeoefende druk kan de band naar een zijde buigen. Hij moet opnieuw worden bijgesteld door de schroeven van de band (29) af te stellen met de bijgeleverde inbussleutel (15), zie fig. 5: Controleer of de band gecentreerd is. Als dit niet het geval is, voer dan de nodige aanpassingen uit om de band te centreren (zie hieronder).

Elke keer dat u het apparaat gebruikt, moet u ervoor zorgen dat de band goed gecentreerd is tussen de schroeven op het onderstel. Centreer de band indien nodig. In het algemeen zijn slechts kleine aanpassingen nodig. Draai de schroef aan de kant waarnaar de band afwijkt (een halve slag rechtsom) en laat de band vervolgens ten minste 15 seconden draaien op 4 km/u. Controleer of de afwijking hersteld is en draai indien nodig nog een kwartslag of halve slag aan totdat de band gecentreerd is.

OPMERKING: Controleer de afstand tussen de band en de rand van het apparaat. In het geval de band zoals in figuur 9 zit, centreer hem dan.

Om de band te spannen:

1. Indien de l'oopband (4) tijdens het gebruik niet vlak loopt, dan moet de band worden gespannen. Schakel de band uit en trek de stekker uit het stopcontact. Draai met de kleine inbussleutel (15) eerst de linker- en daarna de rechterschroeven 1/4 slag rechtsom. Schakel de hoofdschakelaar opnieuw in en stel de band in werking op een snelheid van 6 km/u. Gebruik de band en wandel erop. Indien hij nog niet vlak loopt, herhaal dan het proces totdat hij goed loopt.

2. Als het toestel voor langere tijd niet wordt gebruikt, bewaar het dan op een schone, droge plaats en vermijd blootstelling aan stof.

3. Raak de aan/uit-schakelaar of het netsnoer niet aan met natte handen.
4. Trek niet aan het netsnoer om de stekker van het toestel uit het stopcontact te halen. Zet geen zware voorwerpen op het snoer en wikkel het niet om het toestel heen, want anders kan het snoer breken. Gebruik het toestel niet als de kabel of de stekker niet goed aansluiten.
   OPMERKING: De band mag niet te strak zijn aangespannen, omdat hij anders door het apparaat in werking kan worden beschadigd en lawaai kan gaan maken.

bevatten gevaarlijke stoffen die een zeer schadelijk effect op het milieu of de volksgezondheid hebben en dienen op een passende wijze gerecycleerd te worden.

Kwaliteitsgarantie

Voor het product geldt een garantie tegen fabrieksfouten gedurende een periode die in de wetgeving van het betreffende land is vastgelegd.

Onder de garantie valt niet de schade die het gevolg is van verkeerd of nalatig gebruik, abnormale slijtage, ongelukken of onjuiste behandeling.

Made in China

Afmetingen opengevouwen

1358 mm x 610 mm x 1175 mm (l x b x h)

Afmetingen opgevouwen 535 mm x 610

mm x 1435 mm (l x b x h)

Afmetingen verpakking

1360mm x 280mm x 650mm (l x b x h)

Brutogewicht 27,5 kg

Nettogewicht 24,5 kg

Product van klasse HC, voor huishoudelijk gebruik

Gymform Slim Fold Treadmill (VDPGYCIND0124)

AFVOEREN

Het symbool van een container op wielen met een kruis erdoor geeft aan dat u zich dient te informeren over hoe dit soort producten volgens de plaatselijke voorschriften moet worden afgevoerd. Voer dit product niet met het gebruikelijke huisvuil af. U dient dit volgens de desbetreffende plaatselijke voorschriften te doen. Elektrische en elektronische producten
