Slim Fold - Tapis roulant Gymform - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tappeto da corsa pieghevole
Marca	Gymform
Modello	Slim Fold
Dimensioni aperto (L x l x h)	1358 x 610 x 1175 mm
Dimensioni chiuso (L x l x h)	535 x 610 x 1435 mm
Alimentazione	220-240 V ~ 50/60 Hz
Potenza	500 W
Velocità massima	6 km/h
Peso massimo utente	110 kg
Programmi di allenamento	Manuale (P0), Intervalli (P1), Resistenza (P2), Ottimizzazione cardiovascolare (P3)
Display	Velocità, tempo, distanza, calorie, frequenza cardiaca (tramite sensori manuali)
Sicurezza	Chiave di sicurezza con pinza, arresto di emergenza
Pieghevole	Sì, con rotelle di blocco per apertura/chiusura facile
Centraggio del tapis	Regolabile tramite viti con chiave a brugola inclusa
Lubrificazione	Lubrificato in fabbrica, rilubrificazione consigliata dopo 100 ore
Utilizzo	Interno, domestico, uso individuale
Categoria	HC (uso domestico)
Normative	BS EN ISO 20957-1:2013, BS EN 957-6:2010+A1:2014
Pulizia	Panno umido per il telaio, panno asciutto per il pannello di controllo
Garanzia	Contro difetti di fabbricazione (secondo la legislazione nazionale)
Paese di fabbricazione	Cina

Domande frequenti - Slim Fold Gymform

Come assemblare il tappeto da corsa Gymform Slim Fold?

Seguire i passaggi descritti nel manuale: fissare il prolungamento della base con viti e rondelle, poi il manubrio collegando i cavi, e infine il pannello di controllo. Utilizzare le chiavi a brugola e piatto fornite.

Qual è la velocità massima del tappeto?

La velocità massima è di 6 km/h, regolabile in incrementi di 0,1 km/h con i tasti ↑ e ↓.

Qual è il peso massimo supportato?

Il peso massimo dell'utente è di 110 kg.

Come piegare e riporre il tappeto dopo l'uso?

Svitare la rotella di blocco, abbassare la base in posizione verticale, fissarla con la rotella del tubo verticale, quindi abbassare il manubrio. Il tappeto può essere spostato grazie alle sue ruote.

Come utilizzare la chiave di sicurezza?

Fissare la pinza della chiave ai propri vestiti e attaccare il magnete al pannello di controllo. Se ci si allontana troppo, la chiave si stacca e ferma immediatamente il tappeto.

Quali programmi di allenamento sono disponibili?

Il tappeto offre 4 programmi: modalità manuale (P0), intervalli (P1), resistenza (P2) e ottimizzazione cardiovascolare (P3). Selezionarli tramite il pulsante MODE.

Come misurare la frequenza cardiaca?

Selezionare la funzione PULSE, quindi posizionare una mano su ciascun sensore sul manubrio. Il battito cardiaco viene visualizzato dopo alcuni secondi. Attenzione: il sistema potrebbe essere impreciso, non superare i propri limiti.

Cosa fare se il tappeto si sbanda?

Utilizzare la piccola chiave a brugola fornita per girare le viti di regolazione sotto il tappeto. Stringere di mezzo giro dal lato verso cui il tappeto si è spostato, quindi far girare a 4 km/h per 15 secondi per verificare.

Come mantenere e pulire il tappeto?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno umido per il telaio, un panno asciutto per il pannello di controllo. Non utilizzare solventi. Lubrificare il tappeto dopo 100 ore di utilizzo con un lubrificante specifico.

Quali sono le precauzioni di sicurezza importanti?

Consultare un medico prima di iniziare qualsiasi programma se si hanno problemi di salute. Non utilizzare da donne in gravidanza. Non superare 1 ora di utilizzo continuo. Utilizzare sempre la chiave di sicurezza. Non utilizzare se il cavo è danneggiato.

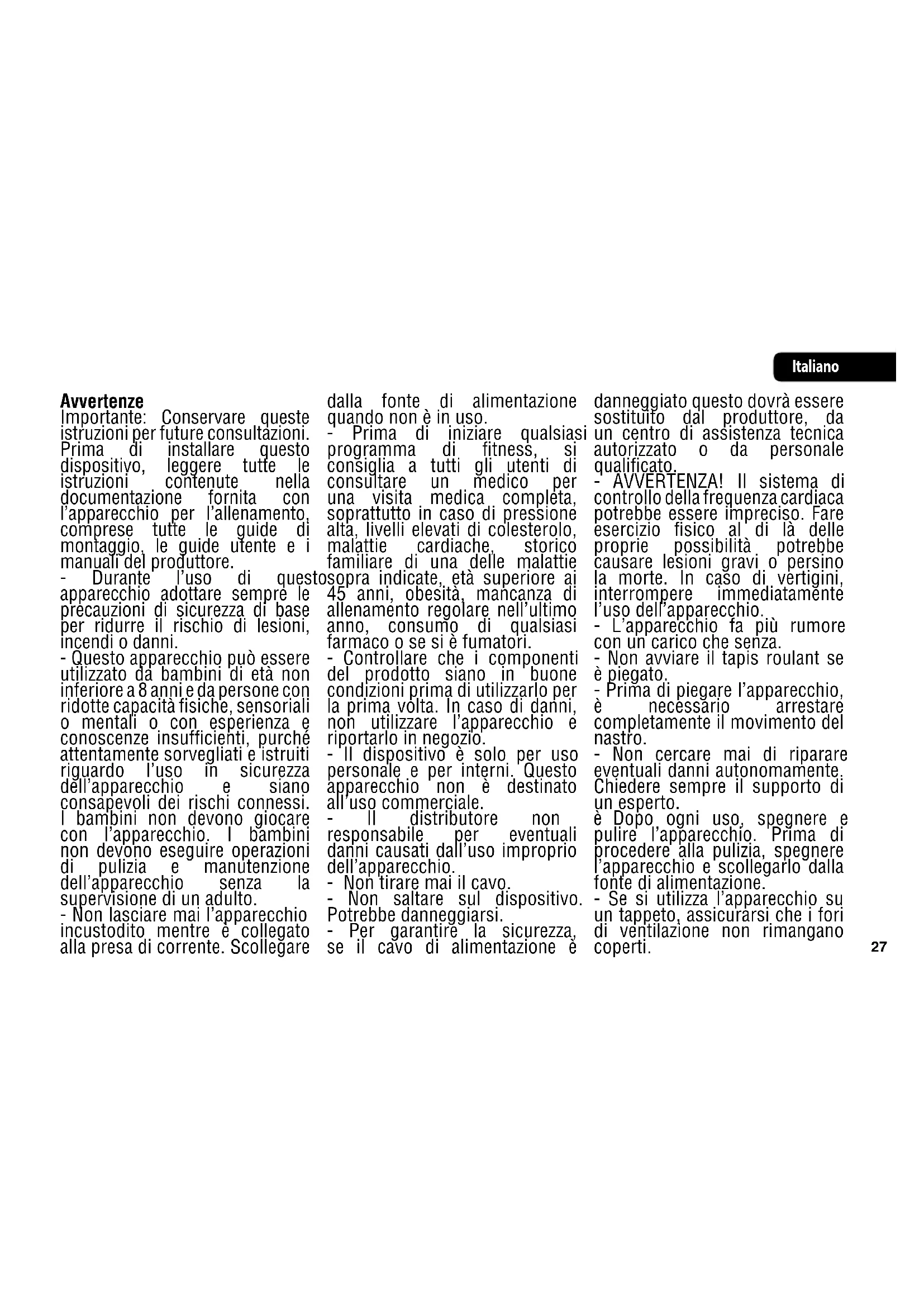

MANUALE UTENTE Slim Fold Gymform

Istruzioni per l'uso

Importante: Conservare queste istruzioni per future consultazioni. Prima di installare questo dispositivo, leggere tutte le istruzioni contenute nella documentazione fornita con l'apparecchio per l'allenamento, comprese tutte le guide di montaggio, le guide utente e i manuali del produttore.

- Durante l'uso di ques apparecchio adottare sempre le precauzioni di sicurezza di base per ridurre il rischio di lesioni, incendi o danni.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti riguardo l'uso in sicurezza dell'apparecchio e siano consapevoli dei rischi connessi. I bambini non devono giocare con l'apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchio senza la supervisione di un adulto.

- Non lasciare mai l'apparecchio incustodito mentre è collegato alla presa di corrente. Scollegare

dalla fonte di alimentazione quando non è in uso.

- Prima di iniziare qualsiasi programma di fitness, si consiglia a tutti gli utenti di consultare un medico per una visita medica completa, soprattutto in caso di pressione alta, livelli elevati di colesterolo, malattie cardiache, storico familiare di una delle malattie sopra indicate, età superiore ai 45 anni, obesità, mancanza di allenamento regolare nell'ultimo anno, consumo di qualsiasi farmaco o se si è fumatori.

- Controllare che i componenti del prodotto siano in buone condizioni prima di utilizzarlo per la prima volta. In caso di danni, non utilizzare l'apparecchio e riportarlo in negozio.

- Il dispositivo è solo per uso personale e per interni. Questo apparecchio non è destinato all'uso commerciale.

- Il distributore non responsabile per eventuali danni causati dall'uso improprio dell'apparecchio.

- Non tirare mai il cavo.

- Non saltare sul dispositivo. Potrebbe danneggiarsi.

- Per garantire la sicurezza, se il cavo di alimentazione è

danneggiato questo dovrà essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da personale qualificato.

- AVVERTENZA! Il sistema di controllo della frequenza cardiaca potrebbe essere impreciso. Fare esercizio fisico al di là delle proprie possibilità potrebbe causare lesioni gravi o persino la morte. In caso di vertigini, interrompere immediatamente l'uso dell'apparecchio.

- L'apparecchio fa più rumore con un carico che senza.

- Non avviare il tapis roulant se è piegato.

- Prima di piegare l'apparecchio, è necessario arrestare completamente il movimento del nastro.

- Non cercare mai di riparare eventuali danni autonomamente. Chiedere sempre il supporto di un esperto.

è Dopo ogni uso, spegnere e pulire l'apparecchio. Prima di procedere alla pulizia, spegnere l'apparecchio e scollegarlo dalla fonte di alimentazione.

- Se si utilizza l'apparecchio su un tappeto, assicurarsi che i fori di ventilazione non rimangano coperti.

- Prima di iniziare a usare l'apparecchio, è necessario fare alcuni esercizi di riscaldamento. Iniziare gli esercizi lentamente e aumentare gradualmente l'intensità.

- L'apparecchio può esse utilizzato da una sola persona per ogni sessione, cioè mai da più di una persona contemporaneamente.

- NON usare questo apparecchio in caso di gravidanza.

- In caso di disturbi o vertigini, interrompere immediatamente l'uso dell'apparecchio. In caso di malessere, dolori al petto o altro sintomo, rivolgersi immediatamente al proprio medico.

- Se non si pratica sport da molto tempo o se si hanno problemi cardiaci, disturbi circolatori o problemi ortopedici, consultare il proprio medico prima di iniziare a utilizzare il dispositivo.

- Questo prodotto non destinato all'uso da parte di bambini o persone con ridotte capacità mentali o fisiche senza la supervisione di una persona responsabile della loro sicurezza o che non hanno ricevuto da questa istruzioni sull'uso dell'apparecchio.

- Supervisionare sempre bambini per assicurarsi che non giochino con l'apparecchio.

• Non utilizzare il dispositivo se il proprio peso supera i 110 kg.
• Questo dispositivo è stato progettato per l'uso individuale. Qualsiasi malfunzionamento generato da un uso improprio esarà esente da garanzia.
• Assicurarsi che il dispositivo venga posizionato su una superficie piana. Non indossare abiti molto lunghi ed evitare che strofinino contro il tapis roulant. Ciò ne renderebbe difficile l'uso. Indossare calzature sportive. Evitare di stare in piedi sul tapis roulant quando lo si accende. E preferibile sostare ai due lati del tapis roulant. Se all'accensione, la velocità è troppo elevata, non salire sul tapis roulant. Iniziare a usarlo in modo progressivo.
• Non interrompere bruscamente la camminata. Premere il pulsante di accensione e il tapis roulant si arresterà progressivamente.
• Interrömpere la camminata ènon appena il tapis roulant si sarà arrestato.

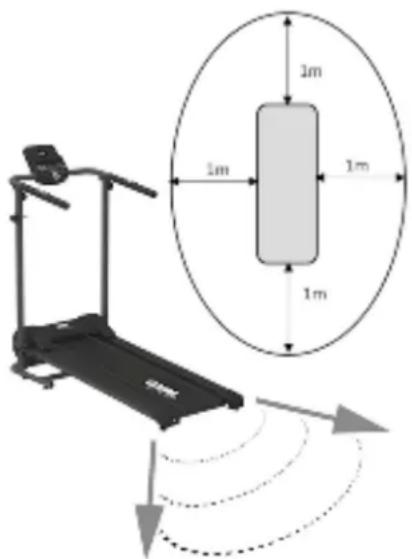

• Area di sicurezza di 2.000 mm x 1.000 mm dietro l'apparecchio.

i

PRECAUZIONE: NON rimuovere le protezioni dell'apparecchio. Rischio di scariche elettriche! L'interno non contiene parti riparabili dall'utente.

Descrizione del prodotto

1- Pannello di controllo
2- Chiave di emergenza
3-Base
4-Tapis roulant
5- Dado del tubo verticale
6-Manubrio
7- Dado di bloccaggio
8- Dado del pannello di controllo
9- Interruttore di accensione
10-TastoMODE

11- Tasto

12- Tasto
13- Tasto
14- Indicatori di funzione

15-ChiaveAllenpiccola
16-Ruote
17-Tubiverticali
18- Base in metallo
19-Prolungabase
20-6rondelle
21-6viti
22- Cavo del manubrio
23- Cavo del tubo verticale
24-2viti
25-2dadi
26-Dadimanubrio
27-Chiaveinglese
28- Sensori frequenza cardiaca
29- Viti del nastro

Istruzioni di montaggio:

1. Aprire la scatola, disimballare tutte le parti ed estrarre il tapis roulant

PÓSIZIONAMENTO DELLA PROLUNGA BASE IN METALLO (vedi fig. 6)

1. Posizionare il nastro in' posizione verticale su una superficie piana.

2. Assicurarsi che il dado del tubo verticale (5) sia stato posizionato e stia a fissare la base (3) con il tubo verticale (17).

3. Fissare la prolunga base (19) con la chiave Allen grande (16) alla base in metallo (18) con le 6 rondelle (20) e le 6 viti (21).

POSIZIÓNAMENTO DEL MANUBRIO (vedi fig. 7)

1. Rimuovere il dado del tubo verticale (5) che sostiene la base (3) al tubo verticale (17).

2. Abbassare la base (3) lentamente e lasciarla appoggiata al pavimento.

3. Collegare il cavo del manubrio (22) al cavo del tubo verticale (23). Vedi fig. 7

4. Posizionare il manubrio (6) sui tub verticali (17) e fissarli con le 2 viti (24) e i dadi (25), quindi stringerli con la chiave Allen piccola (15) e la chiave inglese (27). Assicurarsi che il fissaggio sia solido.

5. Fissare il manubrio con i 2 dadi manubrio (26).

POSIZIONAMENTO DEL PANELLO DI CONTROLLO (Vedi fig. 8).

1. Portare il pannello di controllo (1) alla posizione corretta e fissarlo con il dado del pannello (8).

IMPORTANTE:

1. Prima di utilizzare il tapis roulant, assicurarsi che la base (3) sia ben fissata ai tubi verticali (17). A tal fine, stringere il dado di bloccaggio (7). (Vedi fig. 3)

Modo d'uso:

1. Collegare la spina alla rete elettrica.

2. Premere l'interruttore di accensione (9) posto sulla parte anteriore inferiore dell'apparecchio.

3. La chiave di emergenza (2) è dotata di una clip per attaccarla ai vestiti. Fissarla ai vestiti indossati.

4. Posizionare l'altra estremità della chiave di emergenza (2) sul pannello di controllo (1). Va fissata tramite un magnete. Mantenere una lunghezza corretta del cavo tra la clip e il pannello di controllo in modo che se ci si sposta un po' indietro si possa scollegare immediatamente. A ogni uso del tapis roulant, attaccare la chiave di emergenza ai vestiti indossati.

Una volta collegata la chiave di emergenza (2) al pannello di controllo (1), il display mostrerà 0.0..

1. Premere il tasto ⏻ (11) per avviare il tapis roulant. L'apparecchio si avvia solo dopo i 3 secondi visualizzati sul display e avviserà l'utente con dei segnali acustici in modo che possa prepararsi all'uso. Dopo questi 3 secondi, il tapis roulant inizia a muoversi ed entra in modalità manuale, mostrando la velocità sul display.

Il valore iniziale della velocità è di 1km/h. 6. Premendo il tasto ↑ (13) la velocità aumenta da 0,1 a 0,1 km/h fino a raggiungere 6 km/h.

1. Premendo il tasto ↓ (12) la velocità rallenta.

2. Premendo il tasto MODE (10) verranno visualizzate le altre opzioni di funzione sul display. Ogni volta che si preme il tasto, verranno visualizzati la velocità (SPEED), il tempo (TIME), la distanza (DIST), le calorie bruciate (CAL) e la frequenza cardiaca (PULSE). Se l'indicatore mostra la funzione SCAN, il display visualizzerà le informazioni (velocità, tempo, distanza e calorie) ogni 5 secondi senza dover

premere alcun tasto.

1. Per conoscere la propria frequenza cardiaca, scegliere l'opzione PULSE sul panello di controllo, posizionare e premere con le mani su ciascuno dei sensori di frequenza cardiaca (28) a visualizzare la frequenza cardiaca sul display.

2. Ogni indicatore di funzione (14) si illuminerà con la funzione scelta.

Nota: Ogni volta che si usa un programma, verranno memorizzati i dati relativi alla distanza percorsa, il tempo e le calorie. Per azzerare gli indicatori di allenamento, una volta che il tapis roulant si sarà arrestato, premere il tasto MODE (10) per 2 secondi.

1. Il tapis roulant è dotato di una modalità manuale (P0) e 3 programmi automatici:

P0 - Modalità manuale

P1 - Intervalli

P2 - Resistenza

P3 - Massimizzatore cardiovascolare Per poter passare da un programma all'altro è necessario prima impostare gli indicatori di allenamento su zero. Per impostare gli indicatori a zero, tenere premuto il tasto MODE (10) fino a udire un segnale acustico. Una volta udito il segnale acustico, premere il tasto MODE (10) fino a trovare la funzione di frequenza cardiaca (PULSE), quindi rilasciare e premere nuovamente il tasto MODE (10). Il display indicherà lampeggiando il programma in cui ci si trova (P0, P1, P2 o P3). Scegliere il programma desiderato con il tasto ↓ (12) e il tasto ↑ (13).

Anche per i programmi automatici è possibile regolare la velocità a proprio piacimento diminuendola o aumentandola. Quando il programma varia automaticamente la velocità, questa verrà aumentata e diminuita in proporzione.

Nel' programma P1, sebbene la velocità vari e venga assegnata automaticamente, l'utente può aumentarla o diminuirla di 1,0 km/h.

Nel programma P2 è possibile sempre ridurre la velocità preimpostata di 1,0

km/h, ma non può essere aumentata. Nel programma P3 è possibile sempre ridurre la velocità preimpostata di 1 km/h, ma non può essere aumentata. 12. Una volta scelto il programma da utilizzare e prima di iniziare, è possibile scegliere il tempo di allenamento. Passare alla funzione tempo (TIME). Il tempo, predefinito sarà sempre di 30 minuti. E possibile ridurlo premendo il tasto ↓ (12) e aumentarlo di nuovo con il tasto ↑ (13). E possibile scegliere tra 30, 20 e 10 minuti. 13. Quando il tapis roulant è in funzione,

premendo il tasto (11), il nastro rallenterà fino ad arrestarsi. Per riavviarlo, premere di nuovo il pulsante. Si riprenderanno tutte le funzioni con le informazioni dell'esercizio precedente. 14. Premendo il tasto MODE (10) per 3 secondi, si azzereranno tutte le funzioni per un nuovo allenamento. 15. Se si desidera arrestare il nastro tirare la chiave d'emergenza.

Sistema per aprire l'apparecchio (vedi fig. 3) 1- Rimuovere i 2 dadi del manubrio (26). 2- Abbassare il manubrio (6) in modo che si trovi in posizione orizzontale. 3- Sorreggere la base (3) con la mano e rimuovere il dado del tubo verticale (17) per sbloccare la base. 4. Posizionare il nastro in posizione verticale su una superficie piana. 5. Rimuovere le parti protettive in plastica inserite nella base in metallo (18) prima di fissare la prolunga base (19). 6. Abbassare la base (3) lentamente fino a quando non arrivi al pavimento. 7. Serrare il dado di bloccaggio (7) fino a fissarlo completamente.

Sistema per piegare l'apparecchio (vedi fig. 4) 1- Svitare il dado di bloccaggio (7). 2- Sollevare la base in posizione verticale e sorreggerla. 3- Fissare la base (3) e i tubi verticali (17) con il dado del tubo verticale (5).

4- Rimuovere i 2 dadi del manubrio (26). 5- Sollevare il manubrio (6) in modo che si trovi in posizione verticale. Riposizionare i 2 dadi del manubrio (26) in modo che non vadano persi. 6- Una volta piegato, l'apparecchio può essere trasportato con le apposite ruote (16).

Manutenzione e pulizia del prodotto - Prima della manutenzione giornaliera, assicurarsi di aver spento l'interruttore di accensione e staccato la spina. - Per la manutenzione del dispositivo non utilizzare prodotti abrasivi o solventi.

- Se il dispositivo è sporco, pulirlo con un panno umido.

- Per pulire la spina e il pannello di controllo, usare un panno asciutto. Non usare panni bagnati.

- Non utilizzare il dispositivo in luoghi molto umidi o polverosi che potrebbero causare guasti. Installare l'apparecchio su superfici piane per evitarne la caduta. Potrebbe danneggiarsi.

- Non utilizzare il dispositivo per più di 1 ora, fare una pausa tra un'ora di utilizzo e l'altra. Mantenere puliti i componenti dell'apparecchio. Pulire entrambi i lati del nastro in modo da ridurre l'accumulo di sporco. Prima di utilizzare l'apparecchio, assicurarsi di indossare calzature pulite. Per pulire il nastro, usare sapone e un panno umido. Non usare solventi. Pulire il sudore dai manubri e dal nastro dopo l'uso.

- Il tapis roulant è lubrificato di fabbrica con un lubrificante antistatico.

- E possibile lubrificare il dispositivo dopo 100 ore di utilizzo. Applicare un lubrificante speciale per nastri sotto il tapis roulant. Sollevare delicatamente il nastro dalla base e applicare il lubrificante.

Centraggio del nastro: IMPORTANTE: A causa dell'uso continuo e della pressione esercitata inconsciamente con le gambe, il nastro può deviare verso un lato. Per questo motivo, sarà necessario tornare a centrarlo, stringendo le viti del nastro (29) con la chiave Allen piccola fornita in dotazione (15), vedi fig. 5: Controllare che il nastro sia centrato. In caso contrario, effettuare le regolazioni necessarie per centrarlo (vedi sotto). Ogni volta che si usa l'apparecchio, assicurarsi che il nastro sia ben centrato tra le viti della base. Centrarlo se necessario. In generale, sono necessari solo piccole regolazioni. Ruotare la vite sul lato in cui il nastro presenta una deviazione (mezzo giro in senso orario), quindi avviare il nastro e lasciarlo in funzione per almeno 15 secondi a 4 km/h. Controllare che la deviazione sia stata risolta, e, se necessario, effettuare un ulteriore 1/4 di giro o mezzo giro fino a centrare il nastro.

NOTA: Controllare la distanza tra il nastro e il bordo dell'apparecchio. Nel caso in cui il nastro si presenti come alla figura 9, centrarlo.

Per tendere il nastro:

1. Se il tapis roulant (4) scivola durante l'uso, sarà necessario regolare la tensione del nastro. Spegnere e scollegare il tapis roulant. Con la chiave Allen piccola (15), girare le viti di sinistra e poi quelle di destra di 1/4 di giro in senso orario. Riaccendere l'interruttore principale e far scorrere il nastro alla velocità di 6 km/h. Utilizzare il nastro camminandoci sopra. Se continua a scivolare, ripetere la procedura fino a quando il nastro non scivola più.

- In caso di inutilizzo prolungato del dispositivo, conservarlo in un luogo asciutto e pulito, evitando il contatto con la polvere. - Non toccare il pulsante di accensione o il cavo di alimentazione con le mani bagnate. - Quando si scollega l'apparecchio, farlo senza tirare il cavo. Non posizionare alcun peso sul cavo, non avvolgerlo intorno al dispositivo per evitare rotture. Non usare il dispositivo

se il cavo o la spina non si collegano correttamente.

NOTA: Il nastro non deve essere troppo teso, in quanto, essendo l'apparecchio in funzione, potrebbe danneggiarlo e fare rumore.

Specifiche tecniche:

Voltaggio: 220-240V

Frequenza: 50/60 Hz

Potenza: 500 W

Questo prodotto soddisfa la Directiva

BS EN ISO 20957-1: 2013

BS EN 957-6:2010+A1:2014

Dimensioni apparecchio aperto

1358 mm X 610 mm X 1175 mm (L x P x A)

Dimensioni apparecchio piegato

535 mm x 610 mm x 1435 mm (L x P x A)

Dimensioni imballaggio

Prodotto di classe HC per uso domestico.

Il simbolo di un cassonetto su ruote barrato indica che è necessario conoscere e rispettare le normative e le ordinanze municipali specifiche l'eliminazione di questo tipo di prodotti. Non disfarsi di questo articolo come se si trattasse di un comune residuo domestico.

Seguire le normative e le ordinanze municipali pertinenti.

I prodotti elettrici ed elettronici contengono sostanze pericolose che hanno effetti nocivi sull'ambiente e/o sulla salute umana, per cui devono essere convenientemente riciclati.
