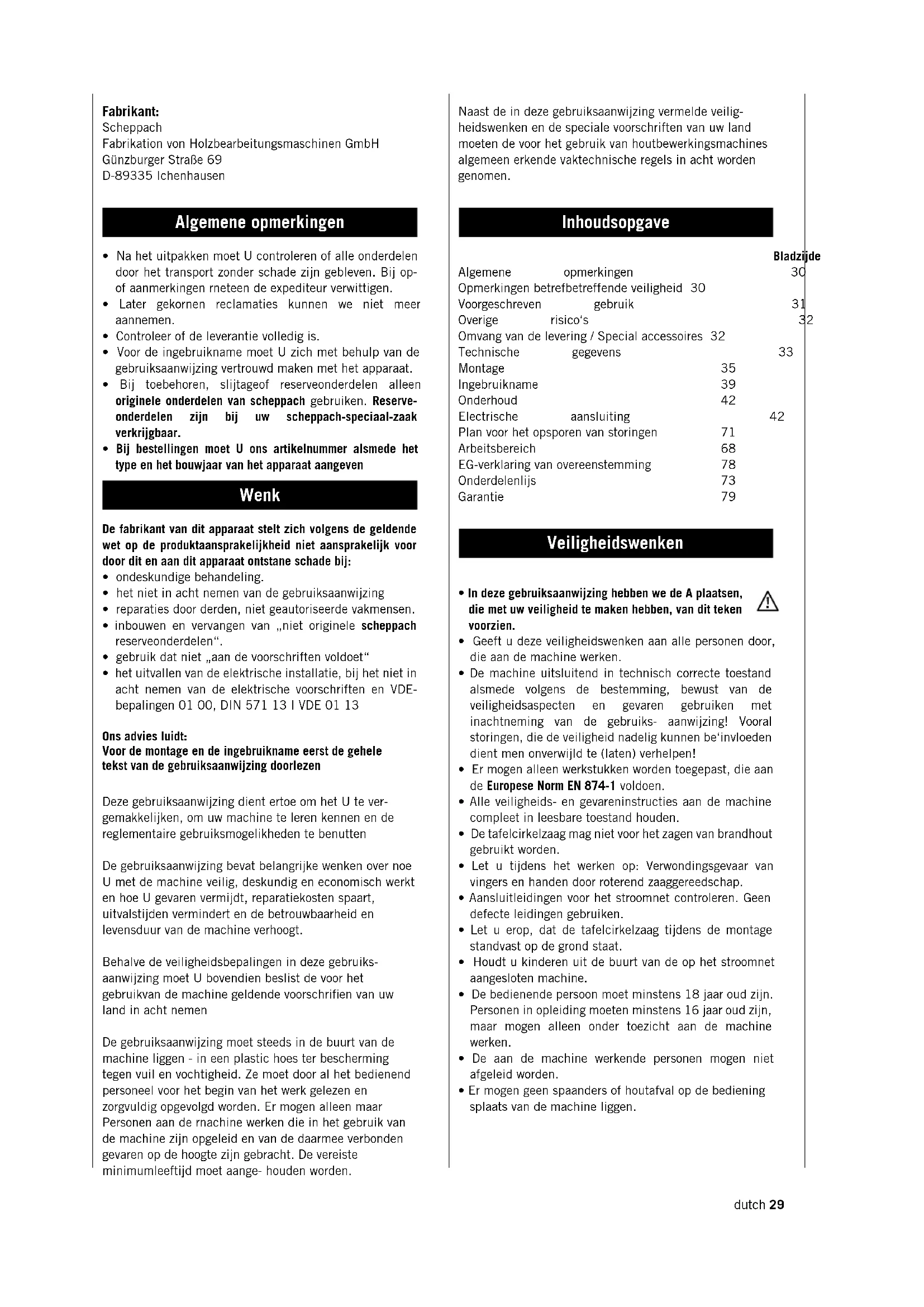

GEBRUIKSAANWIJZING WOX700DUO SCHEPPACH

• Na het uitpakken moet U controleren of alle onderdelen door het transport zonder schade zijn gebleven. Bij op- of aanmerkingen rneteen de expediteur verwittigen.

• Later gekornen reclamaties kunnen we niet meer aannemen.

• Controleer of de leverantie volledig is.

• Voor de ingebruikname moet U zich met behulp van de gebruiksaanwijzing vertrouwd maken met het apparaat.

• Bij toebehoren, slijtageof reserveonderdelen alleen originele onderdelen van scheppach gebruiken. Reserve- onderdelen zijn bij uw scheppach-speciaal-zaak verkrijgbaar.

• Bij bestellingen moet U ons artikelnummer alsmede het type en het bouwjaar van het apparaat aangeven Wenk De fabrikant van dit apparaat stelt zich volgens de geldende wet op de produktaansprakelijkheid niet aansprakelijk voor door dit en aan dit apparaat ontstane schade bij:

• ondeskundige behandeling.

• het niet in acht nemen van de gebruiksaanwijzing

• reparaties door derden, niet geautoriseerde vakmensen.

• inbouwen en vervangen van „niet originele scheppach reserveonderdelen“.

• gebruik dat niet „aan de voorschriften voldoet“

• het uitvallen van de elektrische installatie, bij het niet in acht nemen van de elektrische voorschriften en VDE- bepalingen 01 00, DIN 571 13 I VDE 01 13 Ons advies luidt: Voor de montage en de ingebruikname eerst de gehele tekst van de gebruiksaanwijzing doorlezen Deze gebruiksaanwijzing dient ertoe om het U te ver- gemakkelijken, om uw machine te leren kennen en de reglementaire gebruiksmogelikheden te benutten De gebruiksaanwijzing bevat belangrijke wenken over noe U met de machine veilig, deskundig en economisch werkt en hoe U gevaren vermijdt, reparatiekosten spaart, uitvalstijden vermindert en de betrouwbaarheid en levensduur van de machine verhoogt. Behalve de veiligheidsbepalingen in deze gebruiks- aanwijzing moet U bovendien beslist de voor het gebruikvan de machine geldende voorschrifien van uw land in acht nemen De gebruiksaanwijzing moet steeds in de buurt van de machine liggen - in een plastic hoes ter bescherming tegen vuil en vochtigheid. Ze moet door al het bedienend personeel voor het begin van het werk gelezen en zorgvuldig opgevolgd worden. Er mogen alleen maar Personen aan de rnachine werken die in het gebruik van de machine zijn opgeleid en van de daarmee verbonden gevaren op de hoogte zijn gebracht. De vereiste minimumleeftijd moet aange- houden worden. Naast de in deze gebruiksaanwijzing vermelde veilig- heidswenken en de speciale voorschriften van uw land moeten de voor het gebruik van houtbewerkingsmachines algemeen erkende vaktechnische regels in acht worden genomen. lnhoudsopgave Bladzijde Algemene opmerkingen 30 Opmerkingen betrefbetreffende veiligheid 30 Voorgeschreven gebruik 31 Overige risico‘s 32 Omvang van de levering / Special accessoires 32 Technische gegevens 33 Montage 35 lngebruikname 39 Onderhoud 42 Electrische aansluiting 42 Plan voor het opsporen van storingen 71 Arbeitsbereich 68 EG-verklaring van overeenstemming 78 Onderdelenlijs 73 Garantie 79 Veiligheidswenken

• In deze gebruiksaanwijzing hebben we de A plaatsen, die met uw veiligheid te maken hebben, van dit teken voorzien.

• Geeft u deze veiligheidswenken aan alle personen door, die aan de machine werken.

• De machine uitsluitend in technisch correcte toestand alsmede volgens de bestemming, bewust van de veiligheidsaspecten en gevaren gebruiken met inachtneming van de gebruiks- aanwijzing! Vooral storingen, die de veiligheid nadelig kunnen be‘invloeden dient men onverwijld te (laten) verhelpen!

• Er mogen alleen werkstukken worden toegepast, die aan de Europese Norm EN 874-1 voldoen.

• Alle veiligheids- en gevareninstructies aan de machine compleet in leesbare toestand houden.

• De tafelcirkelzaag mag niet voor het zagen van brandhout gebruikt worden.

• Let u tijdens het werken op: Verwondingsgevaar van vingers en handen door roterend zaaggereedschap.

• Aansluitleidingen voor het stroomnet controleren. Geen defecte leidingen gebruiken.

• Let u erop, dat de tafelcirkelzaag tijdens de montage standvast op de grond staat.

• Houdt u kinderen uit de buurt van de op het stroomnet aangesloten machine.

• De bedienende persoon moet minstens 18 jaar oud zijn. Personen in opleiding moeten minstens 16 jaar oud zijn, maar mogen alleen onder toezicht aan de machine werken.

• De aan de machine werkende personen mogen niet afgeleid worden.

• Er mogen geen spaanders of houtafval op de bediening splaats van de machine liggen.30 dutch

• Indien een tweede persoon aan de tafelcirkelzaag- machine werkt, om afgezaagde werkstukken af te nemen, moet de machine met een tafelverlenging uitgerust zijn. De tweede persoon mag enkel aan het afname-einde van de tafelverlenging staan.

• Alleen zaagbladen gebruiken die goed scherp zijn, geen scheurtjes vertonen en niet vervormd zijn.

• Cirkelzaagbladen van hoogwaardig sneldraaistaal mogen er niet ingebouwd worden.

• Veiligheidsinrichtingen aan de machine mogen niet gedemonteerd of onbruikbaar gemaakt worden.

• Het spouwmes is een belangrijke veiligheidsbescherming, die het werkstuk geleidt en het sluiten van de zaagsnede achter het zaagblad verhindert. Let u op de dikte van het spouwmes (zie ingestempelde getallen). Het spouwmes mag niet dunner dan het zaagblad zijn en niet dikker dan de breedte van de zaagsnede.

• De afdekkap bij alle werkzaamheden over het werkstuk laten zakken.

• De afdekkap moet bij elke arbeidsgang horizontaal boven het zaagblad staan.

• Bij het in de lengte zagen van smalle werkstukken - minder dan 120 mm - altijd de schuifstok gebruiken.

• Voor het verhelpen van storingen of het verwijderen van vastgeklemde houtstukken de machine uitzetten. Stekker uit het stopcontact trekken.

• Als de zaaggleuf beschadigd is, het inlegstuk van de tafel vernieuwen. Stekker uit het stopcontact trekken.

• Nauwsluitende kleding dragen. Sieraden, ringen en horloges afdoen.

• Op de draairichting van de rnotor en het gereedschap letten - zie „Electrische aansluiting“.

• Veiligheidsinrichtingen aan de machine mogen niet gedernonteerd of onbruikbaar gernaakt worden.

• Ombouw-, instel-, meet- en reinigingswerkzaarnheden alleen met uitgeschakelde motor uitvoeren. Stekker uit het stopcontact trekken en wachten tot het roterende gereedschap stilstaat.

• Voor het verhelpen van storingen de rnachine uitschakelen. Stekker eruit trekken.

• Bij alle stappen van de bewerkingscyclus rnoet de rnachine aan een scheppach afzuiginstallatie worden aangesloten. Neem daarbij het gebruik volgens de voorschriften in acht.

• Tijdens het werken aan de machine moeten alle veiligheidsinrichtingen en afdekkingen gernonteerd zijn.

• Cirkelzaagbladen uit sneldraaistaal, die op zware last berekend zijn, mogen niet gebruikt worden.

• De splijtwig is een belangrijk beveiligingsinrichting. De splijtwig geleidt het werkstuk en verhindert het sluiten van de zaagsnede en het terugslaan van het werkstuk.

• Let U op de dikte van de splijtwig - zie ingesternpelde getallen op de splijtwig. De splijtwig mag niet dunner dan het zaagblad zijn en niet dikker dan de breedte van de zaagsnede.

• Voor de inbedrijfstelling moet de machine aan een afzuiginstallatie met een flexibele, moeilijk ontvlambare afzuigleiding aangesloten worden. De afzuiging moet automatisch aanspreken als de machine aangezet wordt.

• Als U de werkplaats verlaat, de motor uitschakelen en de stekker uit het stopcontact trekken.

• Ook in geval van een geringe verplaatsing dient de machine of installatie van elke externe energietoevoer te worden gescheiden! Voor de hernieuwde inbedrijfstelling dient de machine weer correct op het net te worden aangesloten!

• Aansluitingen en reparaties van de electrische uitrusting mogen alleen door de electrovakrnan worden doorgevoerd.

• Alle beschermingsen veiligheidsinrichtingen moeten na afloop van de reparatieen onderhoudswerkzaarnheden meteen weer gernonteerd worden.

• Let op voldoende verlichting van de werkplaats.

• De dagelijkse remtijd van het zaagblad t/m stilstand controleren. Ze mag 10 seconden bedragen, anders niet verder werken.

• Gehoorbescherming en veiligheidsbril tijdens het werk dragen

• Bij het vervangen van het zaagblad handschoenen dragen!

• Bij het reinigen de machine van de stroomtoevoer losmaken.

• Bedrijfsvoorwaarden: machine niet buiten maar in gesloten ruimtes gebruiken.

• Opslagvoorwaarden: luchtvochtigheid moet minstens 90% en niet condenserend zijn.

• Grote werkstukken tegen kantelen beveiligen. (bv. rolbok) Gebruik volgens de bestemmin

• De machine voldoet aan de geldige EG-richtlijnen voor machines.

• De scheppach tafelcirkelzaagmachine Precisa 6.0 is gedefinieerd als halfstationaire machine volgens pr EN 1870-1.

• Voor het transport van de rnachine binnen de werkplaats het scheppach verrijdbaar onderstel (speciaal accessoire) gebruiken.

• De machine heeft een werkruimte, die zich voor de machine, links of rechts van het zaagblad bevindt.

• Het werkgebied en de omgeving van de machine moet vrij zijn van storende delen, om ongevallen te voorkomen.

• In principe moeten alle te bewerken stukken steeds vrij van vreemde voorwerpen zoals bijvoorbeeld nagels of schroeven zijn.

• Voor de inbedrijfstelling moet de machine aan een afzuiginstallatie met een flexibele, moeilijk ontvlambare afzuigleiding aangesloten worden. De afzuiging moet automatisch aanspreken als de machine aangezet wordt.

• Gevaar voor verwondingen voor vingers en handen door het roterende zaagblad bij ondeskundige geleiding van het werkstuk.

• Verwondingen door het wegslingerende werkstuk bij ondeskundig vastzetten en ondeskundige geleiding, zoals werken zonder aanslag.

• Gevaar voor uw gezondheid door lawaai. Tijdens het werken wordt het toegestane geluidsniveau overschreden. Beslist persoonlijke beschermings- middelen zoals gehoorbescherrning dragen.

• Verwondingen door defect zaagblad. Het zaagblad regelmatig op goede toestand controleren

• Gevaar voor uw gezondheid door stroom, bij gebruik van aansluitkabels, die niet aan de voorschriften voldoen.

• Verder kunnen er ondanks alle voorzorgsmaatregelen nog niet bekende risico‘s bestaan.

• Deze overige risico‘s kunnen geminimaliseerd worden, als de „Veiligheidswenken“ en het „Gebruik volgens de voorschriften“ en de gebruiksaanwijzing in z‘n geheel in acht genomen I worden. Omvang van de levering Tafelcirkelzaagmachine Precisa 6.0 gedeltelijk gemonteerd Zaagblad Ø 315 Langsgeleider Verstekgeleider Splijtwig - grootte 35 Afzuigkap Toebehoren afzuigkap Afzuigpijp Schuifstok Schuifhandgreep Montagegereedscha Vasthouddoor Zakje met montagetoebehore Gebruiksaanwijzing voorritszaagblad Ø120 (maar 1901304903/1901304904) Speciale accessoires Art. Nr. Schuifslede standard 1400 5463 0701 Schuifslede standard 2000 5463 0702 Schuifslede standard 1400 5463 0703 Schuifslede standard 2000 5463 0704 Scharnierarm 5463 0705 Aanslaglijst 1350 uittrekbaar 5320 8180 Rijvoorziening 5300 0705 Tafeluitbreiding afklapbaar 5463 0706 Tafelverlenging 79017 00701 SUVA afzuigvoorziening 5460 1100 Tafelinleg voor verstelgroeven 5463 0707 Verstelbare zaagvrees 7231 0709 (Mag alleen in verbinding met SUVA-afzuigvoorziening gebruikt worden) Klepaanslag rechts compleet 7939 0301 Aanslaglijst 1500 5300 0077 Inschakelautomatiek ALV 2 7910 4010 Inschakelautomatiek ALV 10 7910 4020 Speciale accessoires zaagbladen Alleen originele scheppach zaagbladen monteren! Art. Nr. Speciaal zaagblad 6310 4101 Hardmetalen zaagblad voor gelamineerde meubelplaten. Afmetingen: Totaal Ø mm 250 Boring Ø mm 30 Aantal tanden 80 tanden zaagblad 5100 5556 Universeel grof zaagblad met hardmetalen tanden voor langsen dwarsdoorsneden in hout en spaanplaten. Afmetingen: Totaal Ø mm 315 Boring Ø mm 30 Aantal tanden 48 wolfstanden zaagblad 5100 5504 Universeel grof zaagblad met hardmetalen tanden voor langsen dwarsdoorsneden in hout en spaanplaten. Afmetingen: Totaal Ø mm 300 Boring Ø mm 30 Aantal tanden 48 wolfstanden zaagblad 5100 5507 Universeel grof zaagblad met hardrnetalen tanden voor langsen dwarsdoorsneden in massief hout en spaanplaten. Afmetingen: Totaal Ø mm 300 Boring Ø mm 30 Aantal tanden 72 Z wolfstanden zaagblad 7986 3001 Speciaal zaagblad - geluidsarm, met hardrnetalen tanden voor gelamineerde meubelplaten. Afmetingen: Totaal Ø mm 300 Boring Ø mm 30 Aantal tanden 60 Z zaagblad 5100 5501 Universeel grof zaagblad voor zacht- en hardhout. Afmetingen: Totaal Ø mm 300 Boring Ø mm 30 Aantal tanden 28 WZ voorritszaagblad 5472 0313 Hardmetalen zaagblad voor het inkerven van gela- mineerde meubelplaten. Afmetingen: Totaal Ø mm 120 Boring Ø mm 20 Aantal tanden 26 Z32 dutch Technische gegevens Afmetingen: Totale lengte mm 1100 Totale lengte met tafelverlengin mm 1400 Totale breedte mm 760 Totale hoogte mm 1110 Tafelgrootte mm 805x680 Tafelhoogte mm 850 Cirkelzaagblad Ø max. mm 315 Cirkelzaagblad Ø min. mm 250 Zaaghoogte bij 90° mm 110 Zaaghoogte bij 45° mm 77 Instelgebied zaaablad mm 110 Toerental t.p.m. 4000 Zaagsnelheid m/sec. 66 Voorritszaagblad Ø mm 120 Toerental Voorritszaagblad 1/min. 8000 Zaagsnelheid Voorritszaagblad. m/sec. 50 Parallelaanslag lengte mm 800 Parallelzaagbreedte max. mm 390 Parallelzaag breedte met neerklapbare tafelverbreding mm 1100 Hoekaanslag 0-60° Hoekaanslaggeleiding mm T-profiel Zaagbreedte 90“ haaks zagen: met verstekgeleider mm 270 met schuifslede 1400 mm 900 met schuifslede 1400 mm 960 Afzuigpijp Ø mm 50 Afzuigpijp Ø mm 100 Afzuigvolumestroom bij 20 m/s Ø 100 = 560 m³/h Onderdruk bij de afzuigpijp Ø 100 = 170 Pa Ø 50 = 918 Pa Omgevingsomstandigheden - 5° C + 35° C Gewicht netto kg 215 Gewicht netto met voorritser kg 224 Aandrijving: Elektromotor 230V 400V 50 Hz 50 Hz Opgenomen vermogenP1 kW 3,0 4,8 Afgegeven vermogen P2 kW 2,2 4,0 Motortoerental t.p.m. 2800 2800 Modus S6/40% S6/40% Nominale stroom 11,6 A 8,2 A voorritser Opgenomen vermogen P1kW 0,8 Afgegeven vermogen P2 kW 0,5 Karakteristieke waarden van het geluid Meetvootwaarden volgens ontwerp-norm pr EN 1870-1: 1995-

07; DIN EN ISO 11202; DIN EN ISO 3746

De aangegeven waarden zijn emissiewaarden, dat betekent echter niet dat het ook veilige werkwaarden zijn. Hoewel er een wisselwerking bestaat tussen emissieen immissieniveau, kan daaruit niet betrouwbaar worden afgeleid of er extra voorzorgsmaatregelen getroffen moeten worden of niet. Factoren die het momentane immissieniveau op de werkvloer kunnen beinvloeden hebben te maken met de duur van de inwerking, het karakter van het werk vertrek zelf, andere geluidsveroorzakersenz. waaronder bijvoorbeeld het aantal machines en vooraf- gaande bewerkingen. Bovendien kunnen de toelaatbare waarden op de werkvloer van land tot land verschillen. De gegeven waarden hebben in de eerste plaats tot doel de gebruiker bij de betere beoordeling van mogelijk gevaar en risico te helpen. Niveau van het geluidsvermogen in dB nullast L

= 100,4 dB(A) Geluidsdrukniveau op de werkplek in dB nullast L pAeq = 86,7 dB(A), bewerking L pAeq = 87,1 dB(A) Voor de genoemde emissiewaarden geldt een meetonzekerheidsfactor K = 4 dB. Gegevens over de stofemissie De stofemissiewaarden die volgens de ,,Beginselen voor de controle van stofernissie (concentratieparameters) bij houtverwerkende machines“ van de deskundige cornmissie voor hout gemeten werden blijven onder 2 mg/m3. Er kan dus van uit worden gegaan, dat indien de machine op een reglernentair werkende afzuiging met ten minste 20 m/s luchtsnelheid wordt aangesloten, de in de Bondsrepubliek Duitsland geldende grenswaarden volgens de richtlijn voor technische concentratie voor houtstof permanent nageleefd worden.1

3 - Beschermingskap voor zaagblad en voorritser

8 - Fijne-instelling langsaanslag

9 - IN-/uitschakelaar/ hoofdzaagblad

10 - Nood - Uit (alleen met voorritser)

11 – IN- uitschakelaar / voorritser 12 – Handwiel - hoekverstelling 13 – Handwiel - hoogteverstelling 14 – Displayvenster hoogte 15 – Displayvenster hoek

20 - Elektrische aansluiting

21 – Hoofdschakelaar (alleen 4,8 kW)

25 - Steeksleutel SW8 (alleen met voorritser)

Fig. "A" Fig. "B" Fig. "F" Fig. "G" Montage Alle montagewerkzaamheden en veranderingen aan de uitrusting mogen slechts met uitgetrokken stekker uitgevoerd worden. De mogelijkheden inzake verpakking laten niet toe uw scheppach cirkelzaagbank volledig gemonteerd te leveren. Montagegereedschap Bij de levering horen: 1 steeksleutel 19 mm 1 steeksleutel 30 mm 1 inbussleutel 5 mm 1 inbussleutel 6 mm 1 inbussleutel 4 mm Lengteaanslag Fig. "A" De aanslagbuis, het tussenplaatje en de geleidingsslede aan elkaar vast- schroeven. Daarvoor de beide schroefdraadbouten in de geleidingsslede schuiven. 4 tussenbuisjes 4 cilinderschroeve M 6 x 40 Fig. "B" Het tussenplaatje met de aanslagbuis verbinden. - Nog niet vastdraaien - 2 cilinderschroeven M 6 x 75 2 schijven 6 2 vleugelmoeren M 6 Instellen van de lengteaanslag Fig. "F"

• De Excenterhefbomen bij de leidingslede openen (naar boven trekken) en de leidingslede vanaf boven op de leidingpijp zetten. Voor de juiste justering van de lengte- aanslag ten opzichte van het zaagblad de vier cilinderschroeven (1) losdraaien en de geleidingsslede Ca. 100 mm van het zaagblad verwijderd vastklemmen. Een rechte lijst rnet een lengte van Ca. 600 mm tegen het zaagblad leggen en door herhaald meten (X) en opnieuw instellen de aanslag parallel rnet zaagblad instellen. De cilinderschroeven (1) weer vastdraaien. Belangrijk! Bij zaagbreedten onder 120 mm beslist met schuifstok werken. Aanslagrail Fig. "G" Stand 1: Voor werken met hoog steunvlak. De aangeduide zaagbreedte staat op de zwarte afleesschaal. Stand 2: Voor werken rnet laag steunvlak. De aangeduide zaagbreedte staat op de blauwe afleesschaal (symbool laag steunvlak).dutch 35 Schuifstok Fig. "H" Bevestig 2 klemmen op de langsgeleider. Elk 1 lenskopschroef B 4,2 x 9,5 Steek de schuifstok in de klemmen. Bij in de lengterichting zagen van smalle werkstukken (minder dan 120 mm) beslist de schuifstok gebruiken. Lengteaanslag Fig. "I" Leesloep justeren. De aanslagscheen tegen het zaagblad zetten en de excenterpallen (1 + 2) vastklemmen. De bevestigingsschroe- ven van de leesloep losdraaien en de deelstreep precies boven de ,,nulstreep“ van de schaalverdeling instellen. Schroeven vastdraaien. Fig. "J" Fijninstelling Met behulp van de verstelspil (3) kan er fijn worden ingesteld, als de excenterpal (1) vastgezet is en de excenterpal (2) Open staat. Afzuigkap Fig. "K" Schroef de slotschroef M 6 X 40 met schijf en klemhandel in de afzuigkap. Klem de afzuigkap op de splijtwig vast. Afzuigkap „1“ ohne voorritser Afzuigkap „2“ met voorritser BELANGRIJK Laat de afzuigkap bij elke bewerkingsstap tot boven het werkstuk zakken. Fig. "H" Fig. "I" Fig. "J"

• Verwijder de linker inlegstrip uit het tafel blad.

• Steek de vasthouddoorn (1) door de boring aan de rechterkant van de tafel in de zaagas. Om de zeskantmoer M 20 (2) los of vast te draaien, wordt met behulp van de vasthouddoorn de zaagas vergrendeld.

• Let op de looprichting van het zaagblad. Splijtwig

• Draai de schroeven (3) los, plaats de splijtwig en klem deze vast. De afstand tussen zaagblad en splijtwig (4) mag max. 8 mm bedragen en rnoet na elke wissel van het zaagblad worden gecontroleerd en indien nodig opnieuw worden afgesteld. De punt van de splijtwig mag nooit lager ingesteld zijn dan de tandbasishoogte van de bovenste zaagtand. Een instelling op max. 2 mm onder de bovenste zaagtandpunt is het meest geschikt. De splijtwig is een belangrijke bescherminrichting die het werkstuk geleidt en die het sluiten van de zaagsnede achter het zaagblad voorkomt. Bovendien verhindert de splijtwig het terugslaan van het werkstuk. Let op de dikte van de splijtwig - zie ingeslagen getallen op de splijtwig. De splijtwig mag niet dunner zijn dan het zaagbladlichaam en niet dikker zijn dan de breedte van de zaagsnede. LET OP! Beschermingsdeksel (5) weer sluiten. Gevaar op beschadiging! Afzuigslang Fig. "L1" Afzuigslang Ø50 aansluiten en met slangklem bevestigen. Afzuigpijp Steek de afzuigpijp voor de afzuiginstallatie aan de achterkant op de uitstootbuis Gereedschapssupport Fig. "M" Steek het boordwerktuig voor de Precisa 6.0 binnen handbereik in het gereedschapssupport. Fig. "L1" Fig. "M" Fig. "L"

2mm 3-8mm 3-8mmdutch 37 Verstekgeleider Fig. "N" Schroef het draaibare gedeelte en de glijlijst Samen. 1 schijf Ø 6,4 1 klemhandel M 6 Monteer de aanslagrail aan het draaibare gedeelte. 2 slotschroeven M 6 x 25 2 vleugelmoeren M 6 Monteer de verstekgeleider al naar behoefte links of rechts van het zaagblad. De vergrendeling bij 0° evenals bij 45° geschiedt met behulp van de steekpen en de klemhandel. Tafelverlenging Fig. "O" Tafelverlenging aan machine aanbouwen en schroeven alleen handvast vastschroeven. 11 Seskantschroef M8x16 16 Schijf Ø8 5 Seskantmoer M8 Met twee rechte houtlatten of iets dergelijks de tafelverlenging recht uitlijnen en alle schroeven aantrekken. Slanghouder monteren en afzuigslang Ø 50 aansluiten. Uw tafelcirkelzaagmachine Precisa 6.0 is nu gemonteerd. Opstellen en justeren Fig. "P" Let erop, dat uw scheppach tafelcirkelzaagmachine Precisa 6.0 op een stevige ondergrond vlak en stabiel wordt opgesteld. Oneffenheden in de bodem opheffen. Hiertoe aan de framevoetjes

• de zeskantmoer (1) losdraaien

• gelijke hoogte instellen

• de zeskantmoer (1) aanhalen Bij het verwijderen van de rubberbuffers kan de machine via de boringen aan de grond vastgeschroefd worden. Fig. "N" Fig. "P" Fig. "O"38 dutch lngebruikname Voor de ingebruikname moet U de opmerkingen over de veiligheid in acht nemen. Alle bescherm- en hulpinrichtingen moeten gemonteerd zijn. Na de aansluiting op het net is uw scheppach Precisa 6.0 klaar voor gebruik. WENK: De fabrikant van dit apparaat stelt zich volgens de geldende wet op de produktaansprakelijkheid niet aansprakelijk voor door dit en aan dit apparaat ontstane schade bij:

• ondeskundige behandeling.

• het niet in acht nemen van de gebruiksaanwijzing.

• reparaties door derden, niet geautoriseerde vakrnensen.

• inbouwen en vervangen van ,,niet originele scheppach reserveonderdelen“.

• gebruik dat niet „aan de voorschriften voldoet“.

• het uitvallen van de elektrische installatie, bij het niet in acht nemen van de elektrische voorschriften en VDE-bepalingen 0100, DIN 57113 / VDE0113 Hoogte van het zaagblad verstellen Hoek van het zaagblad verstellen Fig. "Q"

• Door het handwiel simpelweg naar links of naar rechts te draaien kan de hoogte worden versteld.

• Lees bij zaagblad Ø 315 mm de ingestelde zaaghoogte op de linkerschaal af.

• Zaagblad Ø 315 mm = zaaghoogte van 0 - 110 mm

• Zet de klemhandel verticaal of schuin naar boven. Daartoe de klemhandel uittrekken en draaien.

• Draai om de hoek van het zaagblad te verstellen (max. 45°) met beide handen het handwiel eruit en houd het vast. Draai vervolgens de klemhandel (1) los.

• Om de instelling weer op „O“ te zetten, draait U het handwiel tot aan de eindaanslag terug. Schakelaar Fig. "Q1" 1 – In-, uitschakelaar zaagblad

2 - NOOD UIT (alleen met voorritser)

3 – IN-, uitschakelaar voorritser

4 - Hoofdschakelaar (allen met 4,8 kW motor)

5 - Fazendraaier (bij netaansluiting of wissel van standplaats

moet de draairichting gecontroleerd worden, eventueel moet de polariteit geruild worden.) Fig. "Q"

Fig. "Q1"dutch 39 Verstekgeleider Fig. "R" De verstekgeleider kan zowel links als rechts van het zaagblad in de zaagtafel worden geplaatst. De verstekgeleider kan naar beide kanten traploos tussen 0° en 60° worden gedraaid en wordt met de knevelschroef vastgezet. Zet de instelling bij 0° en bij 45° met de steekpen vast en haal de knevelschroef aan. Klapbare aanslag (speciale accessoire) De klapbare aanslag op de aanslagrail gemonteerd vormt een ideale aanvulling op de verstekgeleider. Met behulp van de kartelmoer op de eindaanslag zijn nauwkeurige instellingen mogelijk. Zaagblad verwisselen Fig. "S" BELANGRIJK! Monter alleen goed geslepen „originele scheppach zaag- bladen“ zonder scheuren of vervormingen. Bij uitgesleten zaagspleet de inlegstrip vernieuwen. ATTENTIE! Trek bij het verwisselen van het zaagblad de stekker uit het stopcontact! 1 vasthouddoorn 2 zeskantrnoeren M 20 links

• Verwijder de linker inlegstrip.

• Steek de vasthouddoorn (1) door de boring aan de rechterkant van de tafel in de zaagas. Om de zeskantrnoer M 20 (2) los of vast te draaien, wordt met behulp van de vasthouddoorn de zaagas vergrendeld.

• Let op de lopprichting van het zaagblad Schuifstok en schuifhandgreep Fig. "T"

• Gebruik bij het zagen van smalle werkstukken, met een afstand tussen het zaagblad en de aanslagrail van minder dan 120 mm, beslist een schuifstok.

• Gebruik voor het verschuiven van kleine, speciaal gevormde werkstukken de schuifhandgreep. De desbetreffende plankjes die voor het schuiven worden gebruikt, kunnen door u zelf worden vervaardigd en aan de schuifhandgreep worden bevestigd. Fig. "R" Fig. "S" Fig. "T"40 dutch SW5 SW4

Voorritsvoorziening Fig. "U"BELANGRIJK: Alleen goed gescherpte, scheurvrije, niet vervormde „Originele Scheppach zaagbladeren „ inzettenBij uitgeslagen zaagspleet de tafelinleg vernieuwen.LET OP! Bij vervanging zaagblad netstekker trekken!1 Vasthouddoorn2 Zakschroef M8• De linker tafelinleg eruit nemen.• Door de boring van de rechter tafelhelft de vasthouddoorn (1) in de zaagas steken. Voor het losmaken of vastzetten van de zakschroef (2) wordt met de vasthouddoorn de zaagas vergrendeld.• Zaagbladlooprichting in acht nemen.Let op! Beschermingsdeksel (5) weer sluiten.Gevaar op beschadiging! Zie Fig. „L“Fig. "V , W , Y“Het uitsteken van het voorritszaagblad aan de tafelopper-vlakte bedraagt elk na sneebreedte van het machinezaagblad1,O - 2 mm.De hoogte wordt via de schroef (2) Fig. "V‘1 omdraaiing is 1,5 mm (Fig "Y")Die Breite des Vorritzsägeblattes wird mit den De breedte van het voorritszaagblad wordt met de distantieschijven(A) ingesteld. (1x0,1mm, 2x0,2mm, 1x0,3mm) zie Fig. WDe voorritser moet zo breed zijn als het machinezaagblad.2,8 mm - 3,6 mm zijn mogelijkDe sprong van het vooritszaagblad tot het machinezaagblad wordt met de schroef (3) Fig. „V“ ingesteld1 omdraaiing is 0,1 mm (Fig. „Y“)Ter controle proefsnede uitvoeren.Als de voorritser niet wordt gebruikt dan wordt hij met de schroef (2) onder de tafelvlakte afgezakt.Fig. "U"Fig. "V"Fig. "W" 0,1 mm/ 1,5 mm/ Fig. "Y" Adutch 41 Onderhoud Bij alle onderhoudsen schoonrnaakwerkzaarnheden de motor uitschakelen en de stekker uit het stopcontact trekken. Voor het onderhoud van uw tafelcirkelzaag scheppach Precisa 6.0dient u het volgende in acht te nemen.

• De spanning van de riem na ongeveer een bedrijfsuur controleren en eventueel naspannen.

• De rollenketting alsmede de bewegende onderdelen (hoogteen zwenkverstelinrichting) af en toe met olie nasmeren. Zijkant rechts bovenaan openen.

• Het oppervlak van het tafelblad alltijd vrij van hars houden.

• Als er geen afzuiginstallatie gebruikt wordt, moeten houtrestanten en spanen af en toe uit de beschermkast van het zaagblad worden gehaald. Dit is belangrijk om de afvoer van houtafval zonder storingen te waarborgen. Het linker inlegstuk van het tafelblad eruit nernen. Bij het werken zonder aangesloten afzuigmachine kan door afzetting van spaanders het verstelbereik voor de hoogte en voor de hoek beperkt worden. Alle beschermings- en veiligheidsinrichtingen moeten na afloop van de reparatie- en onderhoudswerkzaarnheden meteen weer gernonteerd worden.

• Voor het storingsvrij afzuigen, dient u de zaagbeschermkast regelmatig te reinigen van houtspaanders en zaagrestanten.

• De hoogteen verstekinstelling kan door houtspaanders en zaagrestanten ontregeld worden. U dient dan de linker tafelinleg te verwijderen en de verstelinrichting te reinigen. Electrische aansluiting De geinstalleerde electromotor is klaar voor gebruik aangesloten. De netaansluiting bij de klant en het gebruikte verlengsnoer moeten aan de geldige voorschriften voldoen. Motor-reminrichting Uw scheppach machine is met een automatisch werkende rem uitgevoerd. De rem begint te werken zogauw de aandrijvingsmotor uitgeschakeld wordt. Het zaagblad moet max. 10 sec na uitschakelen tot stilstand komen. Dagelijks controleren! Bij langere remtijd de machine niet meer gebruiken. Belangrijke opmerkingen De elektromotor 230 V / 50 Hz en 400 V / 50 Hz is voor bedijfsmodus S6 / 40% uitgerust. Bij overbelasting van de motor wordt deze automatisch uitgeschakeld. Na te zijn afgekoeld (duur kan verschillend zijn) kan de motor weer ingeschakeld worden. Beschadigde elektrische aansluitingen Van elektrische leidingen wordt vaak de isolatie beschadigd. Oorzaken zijn:

• Inklemming, wanneer leidingen door kieren van vensters of deuren geleid worden.

• Knikken door ondeskundige bevestiging of geleiding van de leidingen.

• lnsnijdingen doordat er over de leidingen heen gereden wordt.

• Beschadiging van de isolatie bij uittrekken uit het stopcontact tegen de muur.

• Scheuren door verouderde isolatie. Dergelijke, beschadigde elektrische leidingen mogen niet gebruikt worden en zijn door de beschadiging van de isolatie l e v e n s g e v a a r l i j k. Elektrische leidingen regelmatig op beschadiging controleren. Zorg ervoor dat bij een dergelijke controle de leidingen niet op het stroomnet aangesloten zijn. Elektrische leidingen moeten in over- eenstemming zijn met de desbetreffende VDE-en DIN-bepalingen. Gebruik alleen maar aansluitingen die de kente- kening H 07 RN dragen. Het afdrukken van de typekentekening op de leidingen is voorschrift. Wisselstroommotor

• De netspanning moet 230 Volt - 50 Hz bedragen.

• Verlengingen tot een lengte van 25 m moeten een doorsnede van 1,5 mm² hebben; voor een lengte langer dan 25 m moet dat minstens 2,5 mm² bedragen.

• De netaansluiting wordt met 16 A traag beveiligd Draaistroommotor De elektromotor 400 V / 50 Hz is voor bedrijfsmodus S6 / 40% uitgerust.

• De netspanning moet 400 Volt - 50 Hz bedragen.

• Netaansluiting en verlenging moeten 5aderig zijn = 3 P + N + PE.

• Verlengingen moeten een minimumdoorsnede van 1,5mm² hebben.

• De netaansluiting wordt maximaal met 16 A beveiligd.

• Bij aansluiting op het net of als van standplaats gewisseld wordt moet de draairichting gecontroleerd worden. De machine moet eventueel omgepoold worden (wandstop-contact). Aansluitingen en herstellingen aan de elektrische uitrusting mogen slechts door elektriciens uitgevoerd worden. Indien u vragen aan ons heeft, steeds de volgende gegevens ver- melden:

• Soort stroom van de motor

1. Zaagblad raakt na het uitschakelen

van de motor los bevestigingsmoer niet goed vastgedraaid bevestigingsmoer vastdraaien, M 20 linkse schroefdraad

2. Motor start niet a) zekering uitgevallen

b) verlengsnoer defect c) aansluitingen op motor of schakelaar niet orde, rem wordt niet vrijgegeven d) motor of schakelaar defect a) zekering controleren b) zie gebruiksaanwijzing elektrische aansluiting pagina 42 c) door elektricien laten controleren d) zie gebruiksaanwijzing elektrische aansluiting pagina 42

3. Motor draait vooruit of achteruit a) condensator defect

b) verkeerde aansluiting a) door een elektricien laten vervangen b) elektricien polariteit stopcontact verwisselen

4. Motor levert geen vermogen,

schakelt automatisch uit a) overbelasting door bot zaagblad, b) thermische beveiliging treedt in werking a) geslepen zaagblad inzetten b) na een afkoelingsperiode kan er weer ingeschakeld worden

5. Brandvlekken op de zaagsnede bij

langszagen a) bot zaagblad b) verkeerde zaagblad c) langsaanslag niet parallel met het zaagblad d) afkortgeleider niet parallel met het zaagblad a) geslepen zaagblad inzetten b) zaagblad voor langszagen inzetten c) langsaanslag vervangen d) afkortgeleider t.o.v. het zaagblad instellen

6. Verminderd zaagvermogen bij vol

motortoerental Riem zit los Riem spannen. Zie Onderhoud.

7. Werkstuk klemt tussen zaagblad en

langsaanslag Langsaanslag verloopt niet parallel met het zaagblad Langsaanslaginstelling controleren Dépannage Panne Cause possible Remède
