BEDIENUNGSANLEITUNG WOX700DUO SCHEPPACH

Precisa 6.0 230V/50Hz 3,0kW mit Vorritzeinrichtung

Precisa 6.0 400V/50Hz 4,8kW mit Vorritzeinrichtung

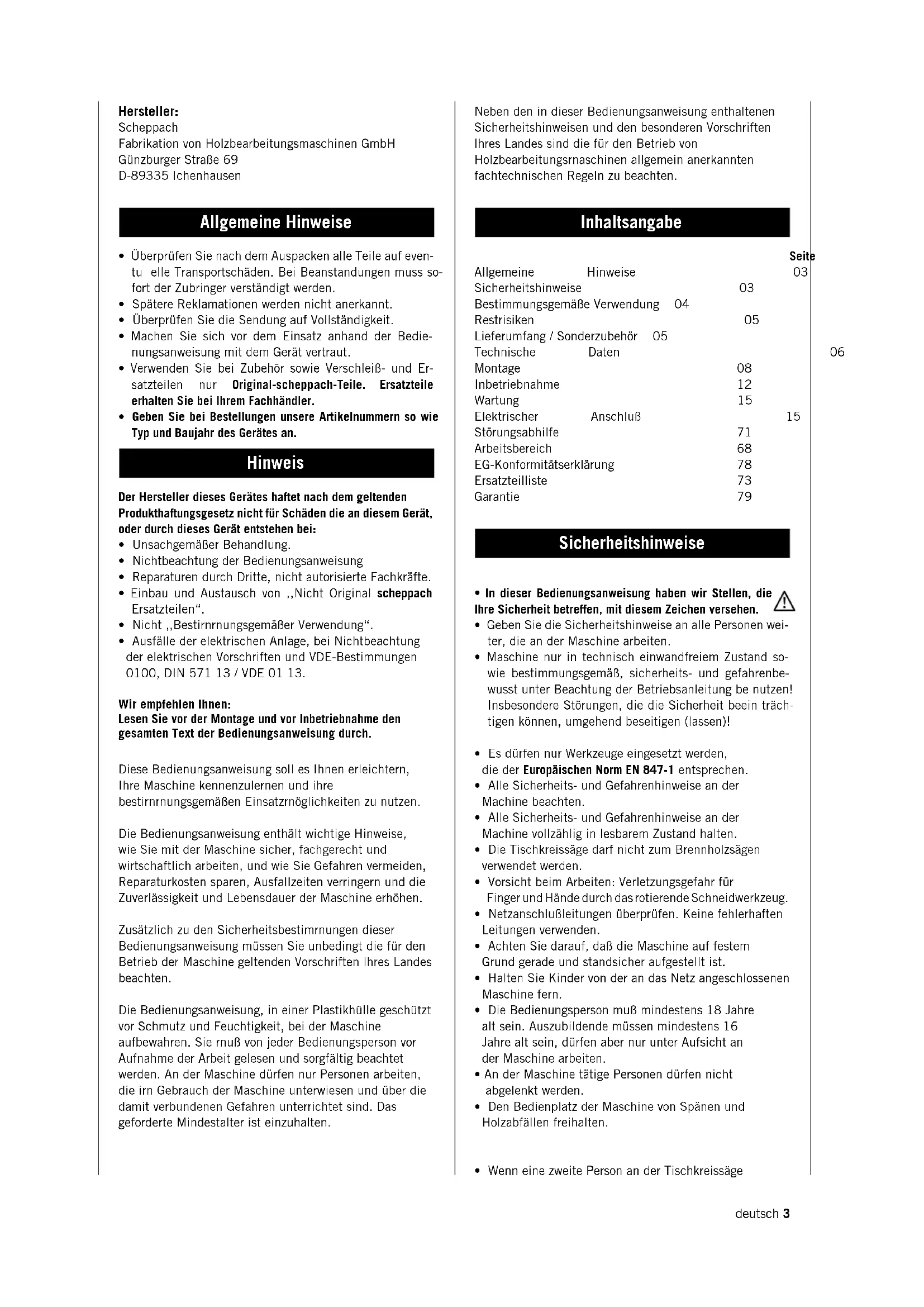

FIN FRdeutsch 3 Hersteller: Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf even- tu elle Transportschäden. Bei Beanstandungen muss so- fort der Zubringer verständigt werden.

• Spätere Reklamationen werden nicht anerkannt.

• Überprüfen Sie die Sendung auf Vollständigkeit.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satz tei len nur Original-scheppach-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an. Hinweis Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden die an diesem Gerät, oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung.

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.

• Einbau und Austausch von ,,Nicht Original scheppach Ersatzteilen“.

• Nicht ,,Bestirnrnungsgemäßer Verwendung“.

• Ausfälle der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 571 13 / VDE 01 13. Wir empfehlen Ihnen: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch. Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestirnrnungsgemäßen Einsatzrnöglichkeiten zu nutzen. Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen. Zusätzlich zu den Sicherheitsbestimrnungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften lhres Landes beachten. Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie rnuß von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die irn Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften lhres Landes sind die für den Betrieb von Holzbearbeitungsrnaschinen allgemein anerkannten fachtechnischen Regeln zu beachten. Inhaltsangabe Seite Allgemeine Hinweise 03 Sicherheitshinweise 03 Bestimmungsgemäße Verwendung 04 Restrisiken 05 Lieferumfang / Sonderzubehör 05 Technische Daten 06 Montage 08 Inbetriebnahme 12 Wartung 15 Elektrischer Anschluß 15 Störungsabhilfe 71 Arbeitsbereich 68 EG-Konformitätserklärung 78 Ersatzteilliste 73 Garantie 79 Sicherheitshinweise

• In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen ver se hen.

• Geben Sie die Sicherheitshinweise an alle Personen wei- ter, die an der Maschine arbeiten.

• Maschine nur in technisch einwandfreiem Zustand so- wie bestimmungsgemäß, sicherheits- und gefahren be- wusst unter Beachtung der Betriebsanleitung be nutzen! Insbesondere Störungen, die die Sicherheit beein träch- ti gen können, umgehend beseitigen (lassen)!

• Es dürfen nur Werkzeuge eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.

• Alle Sicherheits- und Gefahrenhinweise an der Machine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Machine vollzählig in lesbarem Zustand halten.

• Die Tischkreissäge darf nicht zum Brennholzsägen verwendet werden.

• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidwerkzeug.

• Netzanschlußleitungen überprüfen. Keine fehlerhaften Leitungen verwenden.

• Achten Sie darauf, daß die Maschine auf festem Grund gerade und standsicher aufgestellt ist.

• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.

• Die Bedienungsperson muß mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.

• An der Maschine tätige Personen dürfen nicht abgelenkt werden.

• Den Bedienplatz der Maschine von Spänen und Holzabfällen freihalten.

• Wenn eine zweite Person an der Tischkreissäge4 deutsch arbeitet, um abgeschnittene Werkstücke abzunehmen, muß die Maschine mit einer Tischverlängerung ausgerüstet sein. Die zweite Person darf an keinem anderen Platz stehen, als am Abnahmeende der Tischverlängerung.

• Nur gut geschärfte, rißfreie und nicht verformte Sägeblätter einbauen.

• Kreissägeblätter aus Hochleistungsschnellstahl dürfen nicht eingebaut werden.

• Die Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke - siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht dünner sein als das Sägeblatt und nicht dicker als dessen Schnitffugenbreite

• Die Abdeckhaube bei jedem Arbeitsgang auf das Werkstück absenken.

• Die Abdeckhaube muß bei jedem Arbeitsgang waagrecht über dem Sägeblatt stehen.

• Beim Längsschneiden von schmalen Werkstücken (weniger als 120 mm) unbedingt den Schiebestock verwenden.

• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine stillsetzen. Netzstecker ziehen!

• Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. Netzstecker ziehen!

• Eng anliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.

• Die Motor- und Werkzeugdrehrichtung beachten - siehe „Elektrischer Anschluß“.

• Umrüst-, Einstell-, Meß- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker ziehen und Stillstand des rotierenden Werkzeuges abwarten.

• Zum Beheben von Störungen die Maschine abschalten. Netzstecker ziehen.

• Bei allen Arbeitsgängen muß die Maschine an eine scheppach Absauganlage angeschlossen werden. Beachten Sie dazu die Bestimmungsgemäße Verwendung.

• Beim Arbeiten an der Maschine müssen sämtliche Schutzeinrichtungen und Abdeckungen montiert sein.

• Kreissägeblätter aus Hochleistungsschnellstahl dürfen nicht eingesetzt werden.

• Der Spaltkeil ist eine wichtige Schutzeinrichtung. Durch ihn wird das Werkstück geführt sowie das Schließen der Schnittfuge und das Rückschlagen des Werkstückes verhindert.

• Achten Sie auf die Spaltkeildicke - siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht dünner sein als das Sägeblatt und nicht dicker als dessen Schnittfugenbreite

• Vor Inbetriebnahme muß die Maschine an eine Absauganlage mit einer flexiblen, schwer entflammbaren Absaugleitung angeschlossen werden. Die Absauganlage muß sich mit dem Einschalten der Tischkreissäge selbsttätig einschalten.

• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzstecker ziehen.

• Auch bei geringfügigem Standortwechsel Maschine von jeder externen Energiezufuhr trennen! Vor Wiederinbetriebnahme die Maschine wieder ordnungsgemäß an das Netz anschließen!

• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräften ausgeführt werden.

• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.

• Achten Sie auf eine ausreichende Beleuchtung des Arbeitsplatzes.

• Bremszeit bis zum Stillstand des Sägeblattes täglich prüfen. Sie darf max 10 Sekunden betragen, ansonsten nicht weiterarbeiten.

• Gehörschutz und Schutzbrille während des Arbeitens tragen.

• Beim Sägeblattwechsel Handschuhe tragen!

• Beim Reinigen die Maschine von der Stromzufuhr trennen.

• Betriebsbedingungen: Maschine nicht im Freien sondern nur in geschlossenen Räumen verwenden.

• Lagerbedingungen: Luftfeuchtigkeit sollte mindestens 90% und nicht kondensierend sein.

• Große Werkstücke gegen abkippen sichern. (z.B. Rollbock) Bestimmungsgemäße Verwendung

• Die Maschine entspricht der gültigen EG- Maschinenrichlinie.

• Die scheppach Tischkreissäge ts 4020 ist definiert als Maschine gemäß EN 1870-1.

• Zum Transport der Maschine im Werkstattbereich die scheppach Fahnrorrichtung (Sonderzubehör) einsetzen.

• Die Maschine hat einen Arbeitsplatz, der sich vor der Maschine, links oder rechts vom Sägeblatt befindet.

• Der Arbeits-und Umgebungsbereich der Maschine muß frei von störenden Fremdkörpern sein, um Unfällen vorzubeugen

• Grundsätzlich müssen die zu bearbeiteitenden Werkstücke frei von Fremdkörpern wie Nägeln oder Schrauben sein.

• Vor Inbetriebnahme muß die Maschine an eine Absauganlage mit einer flexiben, schwer entflammbaren Absaugleitung angeschlossen werden. Zum Absaugen von Holzspänen oder Sägemehl die scheppach Absauganlage ha 3200 oder ha 2600 einsetzen. Die Strömungsgeschwindigkeit am Absaug- stutzen muß 20 m/s betragen. Unterdruck 1200 Pa.

• Die scheppach Einschaltautomatik ist im Sonderzubehör erhältlich. Typ ALV 2 Art. Nr. 791 0 401 0 230 V150 Hz Typ ALV 10 Art. Nr. 791 0 4020 400 V150 Hz Beim Einschalten der Arbeitsmaschine Iäuft die Absauganlage nach 2-3 Sekunden Anlaufverzögerung automatisch an. Eine Uberlastung der Haussicherung wird dadurch verhindert. Nach dem Ausschalten der Arbeitsmaschine Iäuft die Absauganlage noch 3-4 Sekunden nach und schaltet dann automatisch ab. Der Reststaub wird dabei, wie in der Gefahrstoffverord- nung gefordert, abgesaugt. Dies spart Strom und reduziert den Lärm. Die Absauganlage Iäuft nur während die Arbeitsmaschine betrieben wird. Für Arbeiten im gewerblichen Bereich muß zum Absaugen der scheppach Entstauber rg 4000 eingesetzt werden. Absauganlage oder Entstauber bei laufender Arbeitsmaschine nicht abschalten oder entfernen.

• Die scheppach Tischkreissäge ist ausschließlich zum Bearbeiten von Holz und holzähnlichen Werkstoffen konstruiert. Es dürfen nur Original scheppach Werkzeuge und Zubehör eingesetzt werden. Je nach Schnitt- unddeutsch 5 Holzart (Massivholz, Sperrholz oder Spanplatten) das erforderliche Sägeblatt nach Norm EN 847-1 einsetzen. Beachten Sie (Seite 5) das scheppach ,,Werkzeug- Sonderzubehör“.

• Für nicht bestimmungsgemäße Verwendung übernimmt der Hersteller keine Haftung!

• Die Maschine ist für den Einsatz im gewerblichen Bereich vorgesehen. Restrisiken Die Maschine ist nach dem Stand der Technik und den an er kannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das rotierende Werkzeug oder Werkstück bei unsachgemäßer Führung des Werkzeuges oder Werkstückes.

• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Halterung oder Führung, wie Arbeiten ohne Anschlag.

• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehörschutz tragen.

• Verletzungen durch defektes Sägeblatt. Das Sägeblatt re gel mäßig auf Unversehrtheit überprüfen.

• Gefährdung durch Strom, bei Verwendung nicht ord- nungs gemäßer Elektro-AnschIussleitungen.

• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Sicher- heits hinweise“ und die „Bestimmungsgemäße Ver wen- dung“, sowie die Bedienungsanweisung insge samt be ach- tet werden. Lieferumfang Tischkreissäge Precisa 6.0 - teilmontiert Sägeblatt Ø 315 Längsanschlag Querschneidlehre Spaltkeil Absaughaube Absaughaubenzubehör Absaugstutzen Schiebestock Schiebegriff Montagewerkzeug Festhaltedorn Montagezubehör (Beipackbeutel) Bedienungsanweisung Vorritzsägeblatt Ø120 (nur 1901304903) Sonderzubehör Art. Nr. Schiebeschlitten Standart 1400 5463 0701 Schiebeschlitten Standart 2000 5463 0702 Schiebeschlitten Standart 1400 5463 0703 Schiebeschlitten Standart 2000 5463 0704 Gelenkarm 5463 0705 Anschlagschiene 1350 ausziehbar 5320 8180 Fahreinrichtung 5300 0705 Tischverbreiterung abklappbar 5463 0706 Tischverlängerung 79017 00701 SUVA Absaugvorrichtung 5460 1100 Tischeinlage für Verstellnuter 5463 0707 Verstellbarer Schlitzfräser 7231 0709 (Darf nur in Verbindung mit SUVA-Absaugvorrichtung verwendet werden) Klappanschlag rechts komplett 7939 0301 Anschlagschiene 1500 5300 0077 Einschaltautomatik ALV 2 7910 4010 Einschaltautomatik ALV 10 7910 4020 Sonderzubehör Sägeblätter Nur Original scheppach Sägeblätter einbauen! Art. Nr. Spezial-Sägeblatt 6310 4101 Hartmetall-Sägeblatt für beschichtete Möbelplatten Abmessungen: Gesamt Ø mm 250 Bohrung Ø mm 30 Zähnezahl 80 Z Sägeblatt 5100 5556 Universal Zuschnittblatt hartmetallbestückt für Längs- und Querschnitte in Holz und Spanplatten. Abmessungen: Gesamt Ø mm 315 Bohrung Ø mm 30 Zähnezahl 48 WZ Sägeblatt 5100 5504 Universal Zuschnittblatt hartmetallbestückt für Längs- und Querschnitte in Hartholz und Spanplatten. Abmessungen: Gesamt Ø mm 300 Bohrung Ø mm 30 Zähnezahl 48 WZ Sägeblatt 5100 5507 Universal Zuschnittblatt hartmetallbestückt für Längs- und Querschnitte in Massivholz. Abmessungen: Gesamt Ø mm 300 Bohrung Ø mm 30 Zähnezahl 72 Z6 deutsch Sägeblatt 7986 3001 Spezial-Sägeblatt - geräuscharm, hartmetallbestückt für kunststoffbeschichtete Möbelplatten. Abmessungen: Gesamt Ø mm 300 Bohrung Ø mm 30 Zähnezahl 60 Z Sägeblatt 5100 5501 Universal Zuschnittblatt für Weich- und Hartholz. Abmessungen: Gesamt Ø mm 300 Bohrung Ø mm 30 Zähnezahl 28 WZ Vorritz-Sägeblatt 5472 0313 Hartmetall-Sägeblatt zum Vorritzen kunststoffbeschichteter Möbelplatten Abmessungen: Gesamt Ø mm 120 Bohrung Ø mm 20 Zähnezahl 26 Z Technische Daten Baumaße: Gesamtlänge mm 1100 Gesamtlänge mit Tischverlängerung mm 1400 Gesamtbreite mm 760 Gesamthöhe mm 1110 Tischgröße mm 805x680 Tischhöhe mm 850 Kreissägeblatt Ø max. mm 315 Kreissägeblat Ø min. mm 250 Schnitthöhe bei 90° mm 110 Schnitthöhe bei 45° mm 77 Sägeblattverstellbereich mm 110 Drehzahl 1/min. 4000 Schnittgeschwindigkeit m/sec. 66 Vorritzsägeblatt Ø mm 120 Drehzahl Vorritzsägeblatt 1/min. 8000 Schnittgeschwindigkeit Vorritzsägebl. m/sec. 50 Parallelanschlag Länge mm 800 Parallelanschlag Breite max. mm 390 Parallelschnitt Breite mit Tischverbreiterung abklappbar mm 1100 Winkelanschlag 0-60° Winkelanschlag-Führung mm T-Profil Schnittbreite 90° Winkelschnitt: mit Querschneidlehre mm 270 mit Schiebeschlitten 1400 mm 900 mit Schiebeschlitten 2000 mm 960 Absaugstutzen Ø mm 50 Absaugstutzen Ø mm 100 Absaug-Volumenstrom bei 20 m/s Ø 100 = 560 m³/h Unterdruck am Absaugstutzen Ø 100 = 170 Pa Ø 50 = 918 Pa Umgebungsbedingungen - 5° C + 35° C Gewicht netto kg 215 Gewicht netto mit Vorritzer kg 224 Anrieb Elektromotor 230V 400V 50 Hz 50 Hz Nennaufnahme P1 kW 3,0 4,8 Abgabeleistung P2 kW 2,2 4,0 Motordrehzahl 1/min. 2800 2800 Betriebsart S6/40% S6/40% Nennstrom 11,6 A 8,2 A Voritzer Nennaufnahme P1 kW 0,8 Abgabeleistung P2 kW 0,5 Geräuschkennwerte Meßbedingungen nach EN 1870-1: 1995-07; DIN EN ISO

11202; DIN EN ISO 3746

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitswerte darstellen. Obwohl es eine Korrelation zwischen Emissions-und lmissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche den derzeitigen am Arbeitsplatz vorhandenen lmissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Schallleistungspegel in dB Leerlauf L

= 97,5 dB(A), Bearbeitung L

= 100,4 dB(A) Schalldruckpegel am Arbeitsplatz in dB Leerlauf L pAeq = 86,7 dB(A), Bearbeitung L pAeq = 87,1 dB(A) Für die genannten Emmisionswerte gilt ein Meß- unsicherheitszuschlag K = 4 dB. Angaben zur Staubemission Die nach den „Grundsätzen für die Prüfung der Staub- emission (Konzentrationsparameter) von Holzbearbeitungs maschinen“ des Fachausschusses Holz gemessenen Staubemissionswerte liegen unter 2 mg/m3. Damit kann beim Anschluß der Maschine an eine ordnungsgemäße betriebliche Absaugung mit mindestens 20 m/s Luftge- schwindigkeit von einer dauerhaft sicheren Einhaltung des in der Bundesrepublik Deutschland geltenden TRK- Grenzwertes für Holzstaub ausgegangen werden.1

2 - Tischverlängerung

3 - Schutzhaube für Sägeblatt und Vorritzer

8 - Feineinstellung Längsanschlag

9 - Ein- Ausschalter / Hauptsägeblatt

10 - Not - Aus (Nur mit Vorritzer)

11 - Ein- Ausschalter / Vorritzer

12 - Handrad - Winkelverstellung

13 - Handrad - Höhenverstellung

14 - Höhenanzeigefenster

15 - Winkelanzeigefenster

20 - Elektrischer Anschluß

21 - Hauptschalter (Nur 4,8 kW)

25 - Steckschlüssel SW8 (Nur mit Vorritzer)

26 - Sechskantstiftschlüssel SW5

27 - Sechskantstiftschlüssel SW48 deutsch

Abb. "A" Abb. "B" Abb. "F" Abb. "G" Montage Sämtliche Montage- und Umrüstarbeiten dürfen nur bei gezogenem Netzstecker erfolgen. Aus verpackungstechnischen Gründen ist Ihre scheppach Tischkreissäge nicht komplett montiert. Montagewerkzeug Zum Lieferumfang gehören 1 Einmaulschlüssel 19 mm Schlüsselweite 1 Einmaulschlüssel 30 mm Schlüsselweite 1 Sechskant-Stiftschlüssel 5 mm Schlüsselweite 1 Sechskant-Stiftschlüssel 6 mm Schlüsselweite 1 Sechskant-Stiftschlüssel 4 mm Schlüsselweite Längsanschlag Abb. "A" Anschlagrohr, Zwischenplatte und Führungsschlitten zusammenschrauben. Die beiden Gewindebolzen hierzu in den Führungsschlitten einstecken. 4 Scheiben 6 4 Zylinderschrauben M 6 x 20 Abb. "B" Das Zwischenblech an das Naschlagrohr anschrauben. - Nicht anziehen - 2 Zylinderschrauben M 6 x 75 2 Scheiben 6 2 Flügelmuttern M 6 Längsanschlag -Einstellung Abb. "F"

• Die Exzenterhebel am Führungsschlitten öffnen (nach oben ziehen) und den Führungsschlitten von oben auf das Führungsrohr setzen. Zur genauen Justierung des Längsanschlages zum Sägeblatt die vier Zylinderschrauben (1) lösen und den Führungsschlitten ca. 100 mm vom Sägeblatt entfernt klemmen. Eine gerade ca. 600 mm lange Leiste am Sägeblatt anlegen und durch mehrfaches Messen (X) und Nachstellen den Anschlag auf Parallelität bringen. Die Zylinderschrauben (1) wieder fest anziehen. Wichtig! Bei Schnittbreiten unter 120 mm unbedingt mit Schiebestock arbeiten. Anschlagschiene Abb. "G" Stellung 1: Für Arbeiten mit hoher Anlagefläche. Die angezeigte Schnittbreite liegt auf der schwarzen Anzeigenskala. Stellung 2; Für Arbeiten mit niederer Anlagefläche. Die angezeigte Schnittbreite liegt auf der blauen Anzeigenskala. (Symbol niedere Anlagefläche)deutsch 9 Schiebestock Abb. "H" 2 Halteklammern auf dem Längsanschlag befestigen.

1 Linsenschraube B 4,2 x 9,5 Den Schiebestock in die Halteklammern einstecken. Beim Längsschneiden von schmalen Werkstücken (weniger als 120 mm) unbedingt Schiebestock einsetzen. Längsanschlag Abb. "I" Ableselupe justieren. Die Anschlagschiene an das Sägeblatt anstellen und die Exzenterhebel (1 + 2) klemmen. Die Befestigungsschrauben der Ableselupe lösen und den Teilstrich genau über den ,,Null-Strich“ der Skala stellen. Schrauben anziehen. Abb. "J" Feineinstellung Die Feineinstellung erfolgt über die Verstellspindel (3) bei arretiertem Exzenterhebel (1) und geöffnetem Exzenterhebel (2). Absaughaube Abb. "K" Die Flachrundschraube M 6 x 40 mit Scheibe und Klemmhebel in die Absaughaube einschrauben. Die Absaughaube auf dem Spaltkeil festklemmen. Absaughaube „1“ ohne Vorritzer Absaughaube „2“ mit Vorritzer WICHTIG! Die Absaughaube muß bei jedem Arbeitsgang auf das Werkstück abgesenkt werden. Abb. "H" Abb. "I" Abb. "J"

Abb. "K"10 deutsch Sägeblatt - Spaltkeil - Abb. "L" 1 Festhaltedorn 2 Sechskantmutter M 20 links

• Die Linke Tischeinlage herausnehmen

• Durch die Bohrung der rechten Tischhälfte den Festhaltedorn (1) in die Sägewelle einstecken. Zum Lösen oder Festziehen der Sechskantmutter M 20 (2) wird mit dem Festhaltedorn die Sägewelle arretiert.

• Sägeblatt-Laufrichtung beachten. Spaltkeil

• Die Schraube (3) lösen, den Spaltkeil einsetzen und festklemmen. Der Abstand zwischen Sägeblatt und Spaltkeil (4) darf höchstens 8 mm betragen und muß nach jedem Sägeblattwechsel überprüft und nötigenfalls neu eingestellt werden. Die Spaltkeilspitze darf nie tiefer als die Zahngrundhöhe des obersten Sägezahnes eingestellt sein. Eine Einstellung auf max. 2 mm unter der obersten Sägezahnspitze ist am besten geeignet. Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke - siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht dünner sein als der Sägeblattkörper und nicht dicker als dessen Schnittfugenbreite. Achtung! Schutzdeckel (5) wieder schließen. Beschädigungsgefahr ! Absaugschlauch Abb. "L1" Absaugschlauch Ø50 anschliesen und mit Schlauchschellen befestigen. Absaugstutzen Den Absaugstutzen von der Absauganlage auf das rückseitige Auswurfrohr stecken. Werkzeughalter Abb. "M" Das Bordwerkzeug für die Precisa 6.0 griffbereit in den Werkzeughalter einstecken. Abb. "L1" Abb. "M" Abb. "L"

2mm 3-8mm 3-8mmdeutsch 11 Querschneidlehre Abb. "N" Schwenkteil und Gleitleiste zusammenschrauben 1 Scheibe Ø 6,4 1 Klemmhebel M 6 Die Anschlagschiene an das Schwenkteil montieren. 2 Flachrundschrauben M 6 x 25 2 Flügelmuttern M 6 Die Querschneidlehre je nach Bedarf links oder rechts des Sägeblattes einsetzen. Die Arretierung bei 0° sowie 45° erfolgt mit dem Steckbolzen und Klemmhebel. Tischverlängerung Abb. "O" Tischverlängerung an Maschine anbauen und Schrauben nur Handfest anschrauben. 11 Sechskantschraube M8x16 16 Scheibe Ø8 5 Sechskantmutter M8 Mit zwei geraden Holzlatten oder Ähnlichem Tischverlängerung zum Sägetisch eben ausrichten und alle Schrauben anziehen. Schlauchhalter montieren und Absaugschlauch Ø 50 anschliesen. Ihre Tischkreissäge Precisa 6.0 ist jetzt montiert. Aufstellen und Justieren Abb. "P" Achten Sie darauf, daß ihre scheppach Tischkreissäge ts 4020 auf festem Grund gerade und standsicher aufgestellt ist. Bodenunebenheiten ausgleichen. Hierzu an den Gestellfüßen

• Die Sechskantmutter (1) lösen

• Den Höhenausgleich vornehmen

• Die Sechskantmutter (1) anziehen Bei entfernten Gummipuffern kann die Maschine durch die Bohrungen am Boden verschraubt werden. Abb. "N" Abb. "P" Abb. "O"12 deutsch Inbetriebnahme Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise. Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein. Nach Anschluß am Netz ist Ihre scheppach Precisa 6.0 betriebsbereit. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.

• Einbau und Austausch von "Nicht Original scheppach Ersatzteilen.

• Nicht "Bestimmungsgemäßer Verwendung"

• Ausfälle der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113 Sägeblatt-Höhenverstellung Sägeblatt-Winkelverstellung Abb. "Q"

• Die Höhenverstellung erfolgt durch einfaches Drehen am Handrad "1" nach links oder rechts.

• Bei Sägeblatt Ø 315 mm die eingestellte Schnitthöhe an der linken Skala ablesen.

• Sägeblatt Ø 315 mm = Schnitthöhe von 0 - 110 mm

• Die Winkelverstellung erfolgt durch einfaches Drehen am Handrad "2" nach links oder rechts.

• Zur Sägeblatt-Winkelverstellung (max. 45°) das

• Den gewünschten Schnittwinkel durch Drehen des Handrades einstellen.

• Zur Rückstellung auf 0° das Handrad bis zum Endanschlag zurückstellen. Schalter Abb. "Q1"

1 - Ein- Ausschalter Sägeblatt

2 - NOT AUS (Nur mit Vorritzer)

3 - Ein- Ausschalter Vorritzer

4 - Hauptschalter (Nur mit 4,8kW Motor)

5 - Phasenwender (Bei Netzanschluß oder Standortwechsel

muß die Drehrichtung überprüft werden, gegebenenfalls muß die Polarität getauscht werden.) Abb. "Q"

Abb. "Q1"deutsch 13 Querschneidlehre Abb. "R" Die Querschneidlehre kann sowohl links als auch rechts vom Sägeblatt in den Sägetisch eingesetzt werden. Der stufenlose Schwenkbereich beträgt nach beiden Seiten 0-60° und wird mit der Knebelschraube fixiert. Die Einstellung bei 0° sowie 45° mit dem Steckbolzen fixieren und die Knebelschraube anziehen. Klappanschlag (Sonderzubehör) Der Klappanschlag auf der Anschlagschiene montiert ist eine ideale Ergänzung zur Querschneidlehre. Die Feineinstellung auf dem Endanschlag ermöglicht über die Rändelschraube exakte Einstellungen. Sägeblattwechsel Abb. "S" WICHTIG: Nur gut geschärfte, rißfreie, nicht verformte "Original scheppach Sägeblätter" einsetzen Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. ACHTUNG! Bei Sägeblattwechsel Netzstecker ziehen! 1 Festhaltedorn 2 Sechskantmutter M 20 links

• Die linke Tischeinlage herausnehmen.

• Durch die Bohrung der rechten Tischhälfte den Festhaltedorn (1) in die Sägewelle einstecken. Zum Lösen oder Festziehen der Sechskantrnutter M 20 (2) wird mit dem Festhaltedorn die Sägewelle arretiert.

• Sägeblatt-Laufrichtung beachten. Schiebestock und Schiebegriff Abb. "T"

• Zum Schneiden schmaler Werkstücke, mit Abstand zwischen Sägeblatt und Anschlagschiene von weniger als 120 mm, unbedingt den Schiebestock verwenden.

• Zum Schieben kleiner speziell geformter Werkstücke den Schiebegriff verwenden. Die jeweiligen Schiebehölzer können selbst angefertigt und am Schiebegriff befestigt werden. Abb. "R" Abb. "S" Abb. "T"14 deutsch SW5 SW4

Vorritzeinrichtung Abb. "U"WICHTIG: Nur gut geschärfte, rißfreie, nicht verformte "Original scheppach Sägeblätter" einsetzenBei ausgeschlagenem Sägespalt die Tischeinlage erneuern.ACHTUNG! Bei Sägeblattwechsel Netzstecker ziehen!1 Festhaltedorn2 Senkschraube M8• Die linke Tischeinlage herausnehmen.• Durch die Bohrung der rechten Tischhälfte den Festhaltedorn (1) in die Sägewelle einstecken. Zum Lösen oder Festziehen der Senkschraube (2) wird mit dem Festhaltedorn die Sägewelle arretiert.• Sägeblatt-Laufrichtung beachten.Achtung! Schutzdeckel (5) wieder schließen.Beschädigungsgefahr ! Siehe Abb "L"Abb. "V , W , Y“Der Überstand des Vorritz-Sägeblattes an der Tischobeffläche beträgt je nach Schnittbreite des Maschinen-Sägeblattes1,O - 2 mm.Die Höheneinstellung erfolgt über die Schraube (2) Abb. .V‘1 Umdrehung entspricht 1,5 mm (Abb "Y")Die Breite des Vorritzsägeblattes wird mit den Distanzscheiben (A) eingestellt. (1x0,1mm, 2x0,2mm, 1x0,3mm) siehe Abb. .WDer Vorritzer sollte so breit sein wie das Maschinensägeblatt.2,8 mm - 3,6 mm sind möglichDie Flucht des Vorritz-Sägeblattes zum Maschinen-Sägeblattes wird mit der Schraube (3) Abb "V" eingestellt1 Umdrehung entspricht 0,1 mm (Abb "Y")Zur Überprüfung Probeschnitt vornehmen.Bei Nichtgebrauch wird der Vorritzer mit der Schraube (2) unter die Tischebene abgesenkt.Abb. "U"Abb. "V"Abb. "W" 0,1 mm/ 1,5 mm/ Abb. "Y" Adeutsch 15 Wartung Bei allen Wartungs- und Reinigungsarbeiten den Motor ausschalten und den Netzstecker abziehen. An Ihrer Tischkreissäge scheppach Precisa 6.0 sollten Sie nachfolgenden Wartungspunkte beachten.

• Die Riemenspannung nach ca. 20 Betriebsstunden überprüfen und nötigenfalls nachspannen. Hierzu die rechte obere Seitenwand öffnen. Riemenspannung gelegentlich nachprüfen.

• Die Rollenkette sowie die beweglichen Teile (Höhen- und Schwenkverstellung) gelegentlich nachölen.

• Tischoberfläche immer harzfrei halten. Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.

• Für störungsfreien Späneauswurf muß der Sägeschutzkasten gelegentlich von Holzrückständen und Sägespänen gereinigt werden.

• Der Höhen- und Winkelverstellbereich kann, bedingt durch eventuelle Späneablagerungen eingeschränkt werden. Die linke Tischeinlage herausnehmen und den Verstellbereich reinigen. Elektrischer Anschluß Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluß entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluß sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Motor-Bremseinrichrtung Ihre scheppach Maschine ist mit einer automatisch wirkenden Stillstandbremse ausgerüstet. Die Wirksamkeit der Bremse beginnt nach dem Ausschalten des Antriebsmotors. Das Sägeblatt muß max.10 sec nach Ausschalten zum Stillstand kommen. Taglich Überprüfen! Bei längerer Bremszeit Maschine nicht mehr betreiben. Wichtige Hinweise Der Elektromotor 230 V / 50 Hz und 400 V / 50 Hz ist für Betriebsart S6 / 40% ausgeführt. Bei Überlastung des Motors schaltet dieser selbsttätig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlußleitungen An elektrischen Anschlußleitungen entstehen oft Isolationsschäden. Ursachen sind:

• Druckstellen, wenn Anschlußleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlußleitungen.

• Schnittstellen durch Überfahren der Anschlußleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solche schadhaften Elektro-Anschlußleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden l e b e n s g e f ä h r l i c h. Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, daß beim Überprüfen die Anschlußleitung nicht am Stromnetz hängt. Elektrische Anschlußleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlußleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf der Anschlußleitung ist Vorschrift. Wechselstrommotor

• Die Netzspannung muß 230 Volt - 50 Hz betragen.

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm², über 25 m Länge mindestens 2,5 mm² aufweisen.

• Der Netzanschluß muß Netzseitig mit 16 A träge abgesichert sein. Drehstrommotor Der Elektromotor 400 V / 50 Hz ist für Betriebsart S6 / 40% ausgeführt

• Die Netzspannung muß 400 Volt - 50 Hz betragen.

• Netzanschluß und Verlängerungsleitung müssen 5adrig sein = 3 P + N + PE.

• Verlängerungsleitungen müssen einen Mindest- Querschnitt von 1,5mm² aufweisen.

• Der Netzanschluß muß Netzseitig mit 16 A abgesichert sein.

• Bei Netzanschluß oder Standortwechsel muß die Drehrichtung überprüft werden, gegebenenfalls muß die Polarität getauscht werden (Phasenwender). Anschlüsse und Reparaturen an der Elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben.

• Daten des Maschinen-Typenschildes Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Schalter einsenden. 2-3mm16 english Manufacturer: Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen General notes

Schaltplan 230 V mit Vorritzer 19013 04903

Komponentenliste:1: Gehäuse K30002: Klibo Uc:230V~ mit Hilfskontakt3: Bremsplatine 4083054: Thermokontakt5: Motor-Hauptantrieb6: Gehäuse K30007: Transformator 23VA 230/230V8: KB-04 Uc:230V~9: Steuersicherungen T0,5A10: Motor-Vorritzer11: Gehäuse 3xK57012: Not-Aus13: Ein/Aus Hauptantrieb14: Ein/Aus Vorritzer

2: Hauptschalter ws vi

Schaltplan 400 V / 4,8kW mit Vorritzer 19013 04904

Komponentenliste:1: Gehäuse K30003: Klibo Uc:230V~ mit Hilfskontakt4: Bremsplatine 408305005: Thermokontakt6: Motor-Hauptantrieb7: Gehäuse K30008: Transformator 23VA 230V/230V9: KB-04 Uc:230V~10: Steuersicherungen T0,5A11: Motor-Vorritzer 3Ph~12: Gehäuse 3xK59013: Not-Aus14: Ein/Aus Hauptantrieb15: Ein/Aus Vorritzerrt vio

T3T2L3L20 1 2: KB-Hauptschalter KD.Nr.: 54630127

L3Störungsabhilfe Störung Mögliche Ursache Abhilfe

1. Sägeblatt löst sich nach

abschalten des Motor Befestigungsmutter zu leicht angezogen Befestigungsmutter anziehen, M 20 Linksgewinde

2. Motor läuft nicht an a) Ausfall Netzsicherung

b) Verlängerungsleitung defekt c) Anschlüsse an Motor oder Schalter nicht in Ordnung, Bremse lüftet nicht d) Motor oder Schalter defekt a) Netzsicherung überprüfen b) Siehe Bedienungsanweisung Elektrischer Anschluß Seite 15 c) Von Elektrofachkraft prüfen lassen d) Siehe Bedienungsanweisung Elektrischer Anschluß Seite 15

3. Falsche Motordrehrichtung a) Kondensator defekt

b) Falschanschluß a) Von Elektrofachkraft austauschen lassen b) Von Elektrofachkraft Polarität Wandsteckdose tauschen lassen. Phasenwender Phase wenden

4. Motor bringt keine Leistung,

schaltet selbsttätig ab. a) Überlastung durch stumpfes Sägeblatt b) Thermoschutz spricht an a) geschärftes Sägeblatt einsetzen b) nach Abkühlzeit wieder einschaltbereit

5. Brandstellen an der Schnittfläche

beim Querschnitt a) stumpfes Sägeblatt b) falsches Sägeblatt c) Längsanschlag nicht parallel zum Sägeblatt d) Schiebeschlitten nicht parallel zum Sägeblatt a) geschärftes Sägeblatt einsetzen b) Sägeblatt für Längsschnitte einsetzen c) Längsanschlag austauschen d) Schiebeschlitten zum Sägeblatt einrichten

6. Nachlassende Sägeleistung bei

voller Motordrehzahl Riemen gelockert Riemen spannen, siehe Wartung

7. Werkstück klemmt zwischen

Sägeblatt und Längsanschlag Längsanschlag verläuft nicht paralles zum Säbeblatt Längsanschlag-Einstellung überprüfen Beim Entsorgen der Maschine müssen die örtlichen gesetzlichen Bestimmungen eingehalten werden! Malfunction Remedies Malfunction Mögliche Ursache Remedy

5463 0009 ohne Vorritzer 5463 0002 mit Vorritzer
