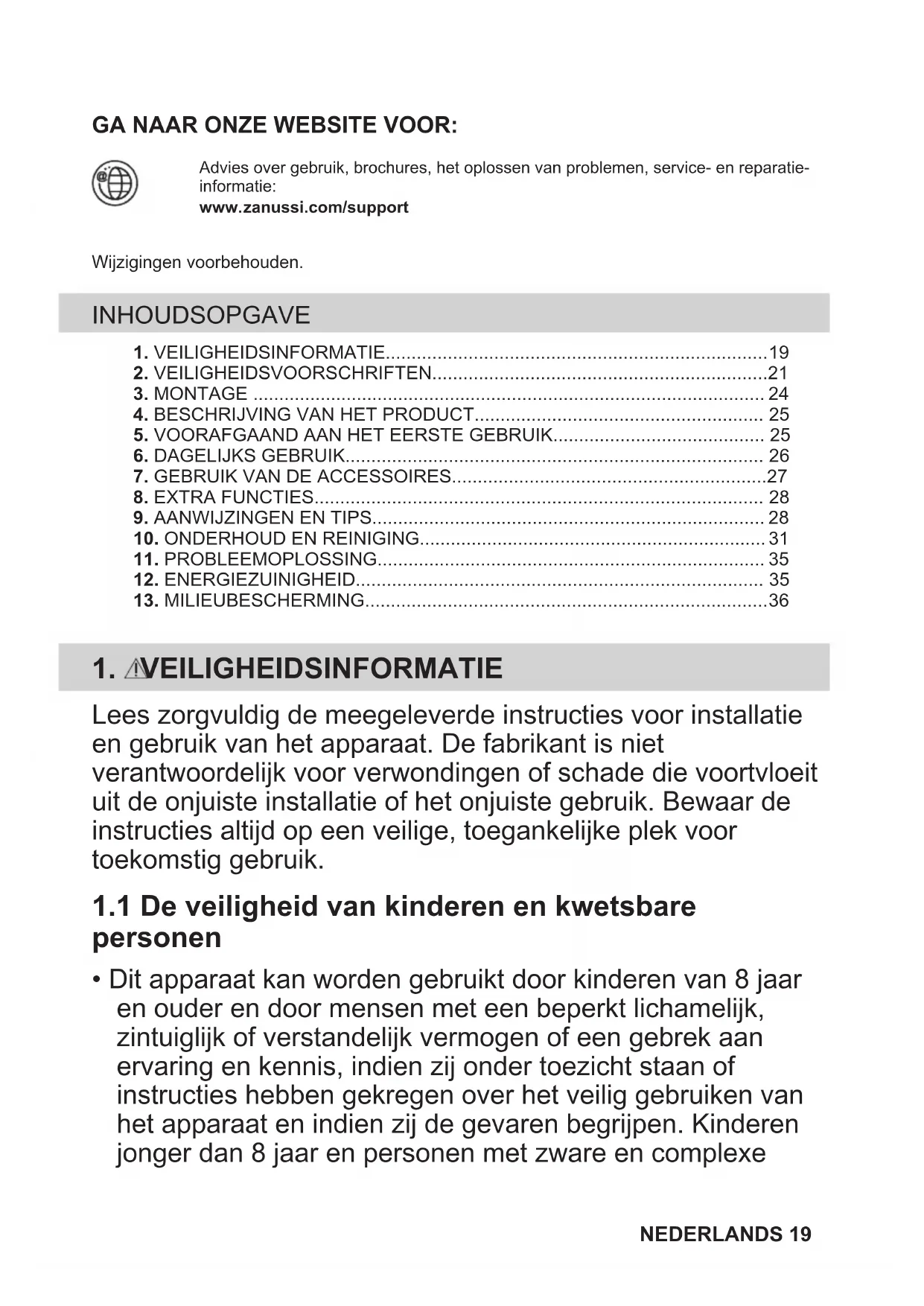

GEBRUIKSAANWIJZING ZOHKC0K2 ZANUSSI

NL Gebruiksaanwijzing

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe NEDERLANDS 19beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.

• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.

• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.

• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.

• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen. 20 NEDERLANDS• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.

• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

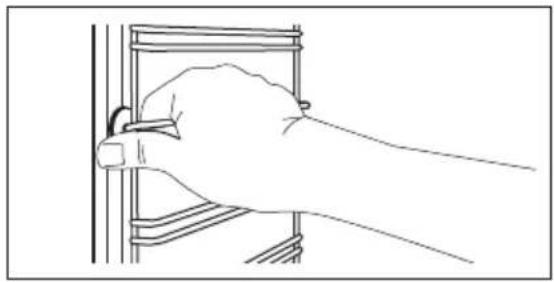

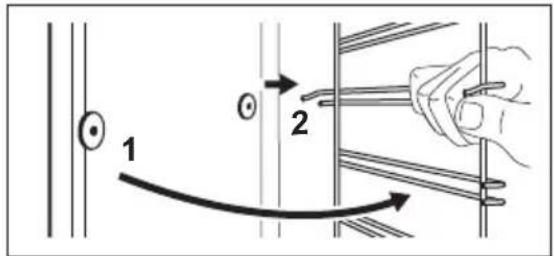

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie- eisen voldoet.

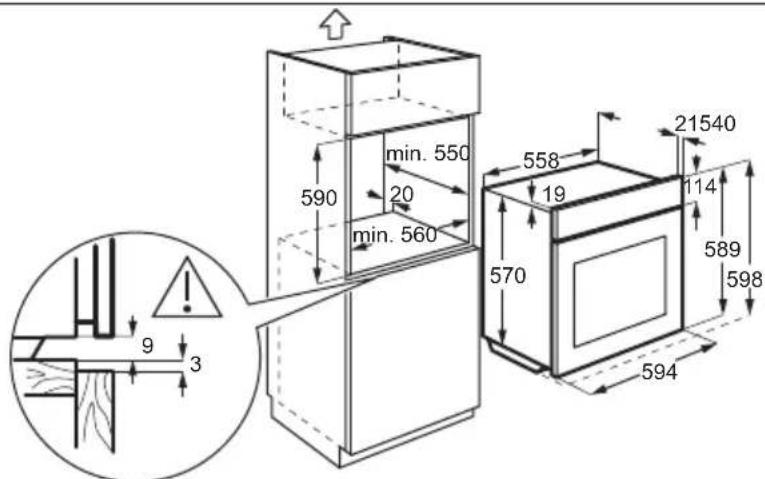

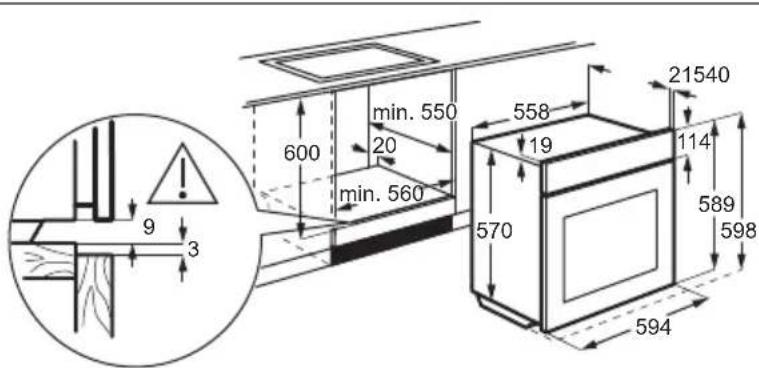

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.

• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding. Minimumhoogte kast (Mini‐ mumhoogte kast onder werkblad) 590 (600) mm Kastbreedte 560 mm Kastdiepte 550 (550) mm Hoogte van de voorkant van het apparaat 598 mm Hoogte van de achterkant van het apparaat 579 mm Breedte van de voorkant van het apparaat 594 mm Breedte van de achterkant van het apparaat 558 mm NEDERLANDS 21Diepte van het apparaat 561 mm Ingebouwde diepte van het apparaat 540 mm Diepte met open deur 1007 mm Minimumgrootte ventilatie‐ opening. Opening geplaatst aan de onderkant van de achterzijde 560x20 mm Lengte netvoedingskabel. Kabel wordt in de rechter‐ hoek van de achterzijde ge‐ plaatst 1100 mm Bevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Dit apparaat wordt geleverd met een stekker en een netsnoer. Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen: Totaal vermogen (W) Sectie van de kabel (mm²) maximaal 1380 3x0.75 maximaal 2300 3x1 maximaal 3680 3x1.5 De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden.

WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie. 22 NEDERLANDS• De specificatie van dit apparaat niet wijzigen.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.

• Laat het apparaat tijdens de werking niet onbeheerd achter.

• Schakel het apparaat na elk gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen druk uit op de open deur.

• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.

• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen: – plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat. – leg geen aluminiumfolie op de bodem van de ruimte in het apparaat. – plaats geen water direct in het hete apparaat. – bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken. – wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

• Kook altijd met de deur van het apparaat gesloten.

• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn NEDERLANDS 23niet geschikt voor verlichting in huishoudelijke ruimten.

• Dit product bevat een lichtbron van energie-efficiëntieklasse G.

• Gebruik alleen lampjes met dezelfde specificaties.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik alleen originele reserveonderdelen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

4.1 Algemeen overzicht

Knop voor verwarmingsfuncties

Bedieningsknop (voor de temperatuur)

Luchtopeningen voor de koelventilator

Uitholling reliëf - Aqua-reinigingscontainer

Inschuifrails, verwijderbaar

• Bakplaat Voor gebak en koekjes.

5. VOORAFGAAND AAN HET EERSTE GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

5.1 Voorafgaand aan het eerste gebruik

De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer goed is geventileerd. NEDERLANDS 25Stap 1 Stap 2 De oven reinigen Verwarm de lege oven voor

1. Haal alle accessoires en verwijderbare inschuifrails

2. Reinig de oven en de accessoires alleen met een

microvezeldoek, warm water en een mild reini‐ gingsmiddel.

1. Stel de maximale temperatuur in voor de functie:

2. Stel de maximale temperatuur in voor de functie:

Tijd: 15 min Schakel de oven uit en wacht tot deze is afgekoeld. Plaats de accessoires en de verwijderbare inschuifrails in de oven.

6. DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

6.1 Instellen: Verwarmingsfunctie

Stap 1 Draai aan de knop voor de verwar‐ mingsfuncties om een verwarmings‐ functie te selecteren. Stap 2 Draai aan de regelknop om de tempera‐ tuur te selecteren. Stap 3 Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen.

6.2 Verwarmingsfuncties

Verwar‐ mingsfunc‐ tie Toepassing Uit-positie De oven staat uit. Warme Lucht Voor het roosteren of bakken van gerechten waarvoor dezelfde berei‐ dingstemperatuur nodig is, op meer‐ dere roosterhoogten, zonder dat er smaken worden overgebracht van het ene naar het andere gerecht. Verwar‐ mingsfunc‐ tie Toepassing Circulatiegrill Voor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen. Onderwarmte Voor het bakken van taarten met een krokante bodem en het bewaren van voedsel. Boven + on‐ derwarmte / Reiniging met water (Aqua Clean) Voor het bakken en roosteren op één ovenniveau. Zie het hoofdstuk "Onderhoud en reiniging" voor meer informatie over: Aqua Clean. Grillen Om dunne stukken voedsel te grillen en brood te roosteren. Ontdooien Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveelheid ingevroren voedsel en de grootte daarvan. 26 NEDERLANDSVerwar‐ mingsfunc‐ tie Toepassing Warmelucht (vochtig) Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen op: Warme‐ lucht (vochtig) .

6.3 Notities over: Warmelucht

(vochtig) Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten (overeenkomstig EU 65/2014 en EU 66/2014). Testen in overeenstemming met:

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie. Zie voor bereidingsinstructies het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig) . Kijk voor algemene aanbevelingen voor energiebesparing in het hoofdstuk 'Energie- efficiëntie', Energiebesparing.

7. GEBRUIK VAN DE ACCESSOIRES

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti- kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt. Bakrooster: Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes om‐ laag staan. NEDERLANDS 27Bakplaat: Schuif de plaat tussen de geleidestangen van de inschuifrail.

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Na het uitschakelen van het apparaat stopt de koelventilator.

8.2 Veiligheidsthermostaat

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

9. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken Veiligheid.

De oven heeft vier rekniveaus. Tel de rekniveaus vanaf de bodem van de oven. Je oven kan anders bakken of braden dan de oven die je eerder had. Baktaarten Open de ovendeur niet voordat 3/4 van de ingestelde bereidingstijd is verstreken. Als je twee bakplaten tegelijk gebruikt, houd er dan één leeg niveau tussen. Koken van vlees en vis Laat het vlees ongeveer 15 minuten staan alvorens dit in stukken te snijden, zodat het sap er niet uit sijpelt. Om te veel rook in de oven tijdens het braden te voorkomen, moet je wat water toevoegen aan de diepe pan. Om rookcondensatie te voorkomen, voeg je telkens water toe nadat het is opgedroogd. Bereidingstijden De bereidingstijden zijn afhankelijk van het soort gerecht, de consistentie ervan en het volume. Controleer eerst de prestaties wanneer je kookt. Vind de beste instellingen (warmte- instelling, kooktijd, enz.) voor jouw kookgerei, recepten en hoeveelheden wanneer je dit apparaat gebruikt. 28 NEDERLANDS9.2 Warmelucht (vochtig) – aanbevolen accessoires Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies. Pizza pan Ovenschaal Ovenvormpjes Blik voor flanbodem Donker, niet-reflecterend Diameter van 28 cm Donker, niet-reflecterend Diameter van 26 cm Keramiek 8 cm diameter, 5 cm hoog Donker, niet-reflecterend Diameter van 28 cm

9.3 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan. (°C) (min) Zoete broodjes, 12 stuks bakplaat of lekschaal 180 2 35 - 40 Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 40 Pizza, bevroren, 0,35

rooster 220 2 35 - 40 Biscuitrol bakplaat of lekschaal 170 2 30 - 40 Brownie bakplaat of lekschaal 180 2 30 - 40 Soufflé, 6 stuks keramieken vormpjes op rooster 200 3 30 - 40 Luchtige flanbodem flanvorm op rooster 170 2 20 - 30 Victoriataart met jam‐ vulling ovenschaal op rooster 170 2 35 - 45 Gepocheerde vis, 0,3

bakplaat of lekschaal 180 3 35 - 45 Hele vis, 0,2 kg bakplaat of lekschaal 180 3 35 - 45 Visfilet, 0,3 kg pizzavorm op rooster 180 3 35 - 45 Gepocheerd vlees, 0,25 kg bakplaat of lekschaal 200 3 40 - 50 Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 35 Koekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30 NEDERLANDS 29(°C) (min) Bitterkoekjes, 20 stuks bakplaat of lekschaal 180 2 40 - 45 Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40 Hartig gebak, 16 stuks bakplaat of lekschaal 170 2 35 - 45 Zandkoekjes, 20 stuks bakplaat of lekschaal 150 2 40 - 50 Taartjes, 8 stuks bakplaat of lekschaal 170 2 20 - 30 Groenten, gepo‐ cheerd, 0,4 kg bakplaat of lekschaal 180 3 35 - 40 Vegetarisch omelet pizzavorm op rooster 200 3 30 - 45 Mediterrane groenten, 0,7 kg bakplaat of lekschaal 180 4 35 - 40

9.4 Informatie voor testinstituten

Testen volgens IEC 60350-1. ( °C) (min) Kleine ca‐ kes, 16 stuks per bakplaat Boven + onder‐ warmte Bakplaat 3 170 20 - 35 - Kleine ca‐ kes, 16 stuks per bakplaat Warme Lucht Bakplaat 3 160 20 - 35 - Kleine ca‐ kes, 16 stuks per bakplaat Warme Lucht Bakplaat 1 en 3 160 20 - 35 - Appeltaart, 2 blikken Ø20

Warme Lucht Bakrooster 2 160 70 - 90 - Biscuitge‐ bak, taart‐ vorm Ø26

Boven + onder‐ warmte Bakrooster 2 170 35 - 45 - Biscuitge‐ bak, taart‐ vorm Ø26

Warme Lucht Bakrooster 2 160 35 - 45 - 30 NEDERLANDS( °C) (min) Zandtaart‐ deeg Boven + onder‐ warmte Bakplaat 3 150 20 - 35 Verwarm de oven voor op 10 min. Zandtaart‐ deeg Warme Lucht Bakplaat 3 150 20 - 35 Verwarm de oven voor op 10 min. Toast Grillen Bakrooster 3 max. 1 - 5 Verwarm de oven voor op 10 min. Runderbur‐ ger, 6 stuks, 0,6 kg Grillen Bakrooster en lekbak 3 max. 20 - 30 Plaats het rooster op het derde niveau en de lekbak op het twee‐ de niveau in de oven. Draai het voedsel hal‐ verwege de berei‐ dingstijd om. Verwarm de oven voor op 10 min.

10. ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

10.1 Opmerkingen over de reiniging

Reinigingsmid‐ delen Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uit‐ sparing. Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen. Reinig vlekken met een mild reinigingsmiddel. Dagelijks gebruik Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroor‐ zaken. Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te vermin‐ deren, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in het apparaat. Droog de ruimte na elk gebruik uitsluitend met een microvezeldoek. Accessoires Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in een afwasmachine rei‐ nigen. Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voor‐ werpen. NEDERLANDS 3110.2 Hoe te verwijderen: Inschuifrails/ Verwijder de inschuifrails om de oven te reinigen. Stap 1 Schakel de oven uit en wacht totdat deze is afgekoeld. Stap 2 Trek de inschuifrail bij de voorkant uit de zijwand. Stap 3 Trek de geleider bij de achterkant uit de zijwand en verwijder het.

Stap 4 Plaats de inschuifrails in omgekeerde volgorde.

10.3 Hoe gebruikt u: Reiniging met

water (Aqua Clean) Deze reinigingsprocedure maakt gebruik van vocht om achtergebleven vet en voedselresten uit de oven te verwijderen. Stap 1 Giet water in de uitsparing van de oven‐ ruimte: 150 ml. Stap 2 Stel de functie in: . Stap 3 Stel de temperatuur in op 90 °C. Stap 4 Laat de oven 30 minuten werken. Stap 5 Schakel de oven uit. Stap 6 Wacht tot de oven afgekoeld is. Maak de opening droog met een zachte doek.

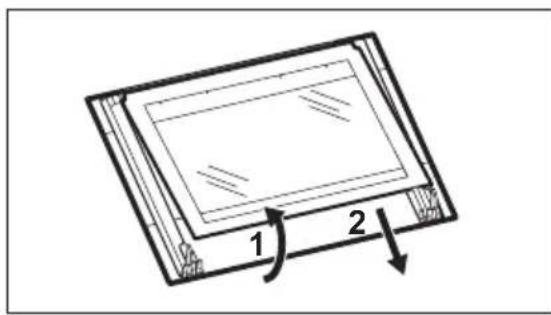

10.4 Verwijderen en installeren: Deur

De ovendeur beschikt over twee glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert. LET OP! Gebruik de oven nooit zonder de glasplaten. 32 NEDERLANDSStap 1 Open de deur volledig en houd beide schar‐ nieren vast. Stap 2 Til de vergrendelingen op en trek eraan tot‐ dat ze klikken. Stap 3 Sluit de ovendeur in de eerste openings‐ stand. Til hem daarna op en trek hem naar voren, verwijder hem dan van zijn plek. Stap 4 Plaats de deur op een zachte doek op een stabiele ondergrond en ontgrendel het ver‐ grendelingssysteem om de interne glasplaat te verwijderen. Stap 5 Draai de bevestigingen 90° en verwijder ze uit hun zittingen. 90° NEDERLANDS 33Stap 6 Til het glaspaneel eerst voorzichtig op enverwijder het vervolgens.

Stap 7 Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.Stap 8 Installeer na het reinigen de glasplaat en de ovendeur.Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen.Als de deur correct wordt geïnstalleerd, klikt de randvan de deur.Zorg ervoor dat je de interne glasplaat correct in dezittingen plaatst.

10.5 Hoe te vervangen: Lamp

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn. Voordat u de lamp vervangt: Stap 1 Stap 2 Stap 3Schakel de oven uit. Wacht tot deoven afgekoeld is.Trek de oven uit het stopcontact. Plaats een doek op de bodem vande holte. Achterlamp Stap 1 Draai de glazen afdekking om die te verwijderen.Stap 2 Reinig de glasafdekking.Stap 3 Vervang de lamp door een geschikte 300 °C hittebestendige lamp.Stap 4 Installeer het glazen deksel. 34 NEDERLANDS11. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

11.1 Wat te doen als...

Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum. Probleem Controleer of de vol‐ gende zaken van toepassing zijn... De oven wordt niet warm. De zekering is doorgesla‐ gen. Probleem Controleer of de vol‐ gende zaken van toepassing zijn... De deurpakking is be‐ schadigd. Gebruik de oven niet. Neem contact op met een erkend servicecentrum. De verlichting werkt niet. De lamp is opgebrand.

11.2 Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling. De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van de apparaatruimte. Verwijder het typeplaatje niet uit de apparaatruimte. Wij raden je aan om de gegevens hier te noteren: Model (MOD.) ......................................... Productnummer (PNC) ......................................... Serienummer (S.N.) .........................................

12. ENERGIEZUINIGHEID

12.1 Productinformatie- en productinformatieblad

Naam leverancier Zanussi Modelnummer ZOHIC0X2 944068367 ZOHKC0K2 944068369 ZOHKC0X2 944068368 Energie-efficiëntie-index 95.1 Energie-efficiëntieklasse A Energieverbruik met een standaard belading, conventionele modus 0.89kWh/cyclus Energieverbruik met een standaard belasting, heteluchtmodus 0.78kWh/cyclus Aantal holtes 1 NEDERLANDS 35Warmtebron Elektriciteit Volume 65l Soort oven Inbouwoven Massa ZOHIC0X2 26.5kg ZOHKC0K2 27.7kg ZOHKC0X2 26.5kg IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

12.2 Energiebesparing

Dit apparaat heeft functies die u helpen energie te besparen tijdens het dagelijks koken. Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit. Gebruik metalen kookgerei om meer energie te besparen. Verwarm het apparaat niet voor alvorens te koken als dat niet hoeft. Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt. Koken met hete lucht Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen. Restwarmte Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte binnen in het apparaat zal blijven koken. Je kunt de restwarmte gebruiken om andere maaltijden op te warmen. Eten warm houden Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Warmelucht (vochtig) Functie is ontworpen om tijdens de bereiding energie te besparen.

13. MILIEUBESCHERMING

Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 36 NEDERLANDSVISIT OUR WEBSITE TO: Get usage advice, brochures, trouble shooter, service and repair information:www.zanussi.com/supportSubject to change without notice. CONTENTS
