ZOHKC0K2 - Ovn ZANUSSI - Gratis brugsanvisning og manual

BRUGSANVISNING ZOHKC0K2 ZANUSSI

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

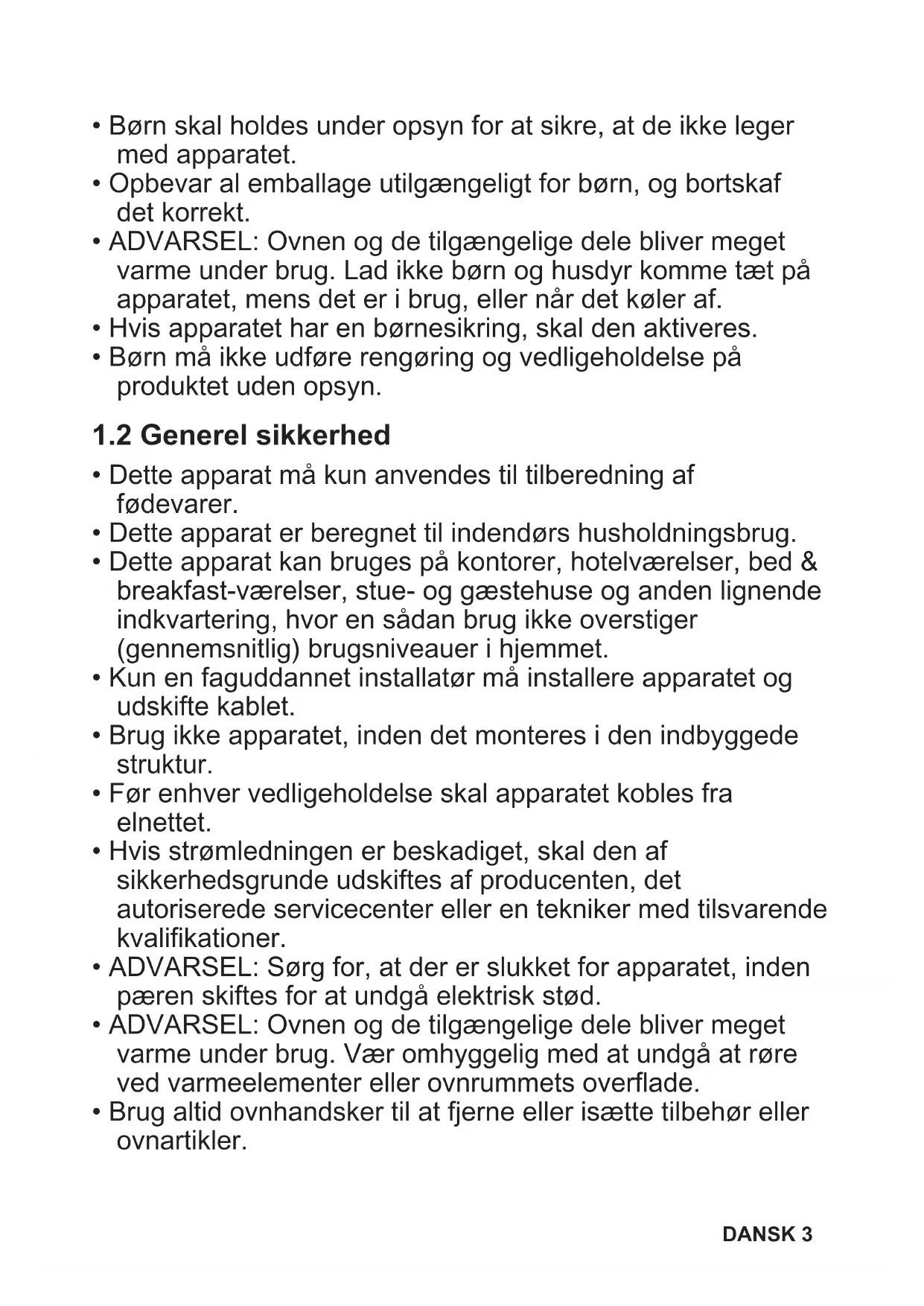

1.1 Sikkerhed for børn og sårbare personer

• Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant. 2 DANSK• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.

• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.

• Hvis apparatet har en børnesikring, skal den aktiveres.

• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.

• Dette apparat er beregnet til indendørs husholdningsbrug.

• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.

• Kun en faguddannet installatør må installere apparatet og udskifte kablet.

• Brug ikke apparatet, inden det monteres i den indbyggede struktur.

• Før enhver vedligeholdelse skal apparatet kobles fra elnettet.

• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.

• ADVARSEL: Sørg for, at der er slukket for apparatet, inden pæren skiftes for at undgå elektrisk stød.

• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Vær omhyggelig med at undgå at røre ved varmeelementer eller ovnrummets overflade.

• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler. DANSK 3• Træk først ovnribberne og derefter den bageste ende væk fra sidevæggene for at fjerne ovnribberne. Montér ovnribberne i modsat rækkefølge.

• Brug ikke damprenser til at rengøre apparatet.

• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre glasset i kogesektionens hængslede låg. De kan ridse overfladen, med det resultat, at glasset knuses.

ADVARSEL! Apparatet må kun installeres af en sagkyndig.

• Følg installationsvejledningen, der følger med apparatet.

• Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.

• Træk aldrig i apparatet i håndtaget.

• Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.

• Mindsteafstanden til andre apparater og enheder skal overholdes.

• Før du monterer ovnen, skal du kontrollere, om ovnlågen åbner uden modstand.

• Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning. Kabinettets minimumshøj‐ de (kabinets minimumshøj‐ de under bordpladen) 590 (600) mm Kabinet, bredde 560 mm Kabinet, dybde 550 (550) mm Højde foran på apparatet 598 mm Højde bagest på apparatet 579 mm Bredde foran på apparatet 594 mm Bredde bagest på appara‐ tet 558 mm Apparatets dybde 561 mm Apparatets indbygnings‐ dybde 540 mm Dybde med åben dør 1007 mm Ventilationsåbning mini‐ mumsstørrelse. Åbning pla‐ ceret på bundens bageste side 560x20 mm Længden på ledninger til strømforsyning. Ledning placeret i højre hjørne af bagsiden 1100 mm Monteringsskruer 4x25 mm

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.

• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.

• Brug altid en korrekt monteret lovlig stikkontakt.

• Brug ikke multistikadaptere og forlængerledninger.

• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at 4 DANSKudskifte netledningen, skal det udføres af vores autoriserede servicecenter.

• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især når det er tændt, eller lågen er varm.

• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.

• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.

• Hvis stikkontakten er løs, må du ikke sætte netstikket i.

• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.

• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.

• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

• Dette apparat er forsynet med et stik og en strømledning. Tilgængelige tilslutningskabler til installati‐ on eller udskiftning for Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Se den samlede effekt på typeskiltet for denne del af kablet. Du kan også se i tabellen: Samlet effekt (W) Kablets tværsnit (mm²) maksimum 1380 3x0.75 maksimum 2300 3x1 maksimum 3680 3x1.5 Jordledningen (grønt/gult kabel) skal være 2 cm længere end den brun fase og de blå neutrale kabler.

ADVARSEL! Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Apparatets specifikationer må ikke ændres.

• Sørg for, at ventilationsåbningerne ikke er blokerede.

• Lad ikke apparatet være uden opsyn under drift.

• Sluk for apparatet efter hver brug.

• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan slippe varm luft ud.

• Betjen ikke apparatet med våde hænder, eller når det har kontakt med vand.

• Tryk ikke på den åbne låge.

• Brug ikke apparatet som arbejds- eller frasætningsplads.

• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.

• Lad ikke gnister eller åben ild komme i kontakt med apparatet, når du åbner lågen.

• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet. ADVARSEL! Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen: – Stil ikke ovnfaste fade eller andre genstande direkte i apparatet. – Læg ikke aluminiumsfolie direkte på bunden af ovnrummet. – Hæld ikke vand direkte ind i det varme apparat. – Hold ikke fugtige fade og madvarer i apparatet, når du har afsluttet tilberedningen. – Vær forsigtig, når du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente. DANSK 5• Tilbered altid mad med lågen lukket.

• Hvis apparatet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens apparatet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel, hvilket kan forårsage efterfølgende skade på apparatet, huset eller gulvet. Luk ikke møbelpanelet, før apparatet er kølet helt af efter brug.

• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.

• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.

• Vær forsigtig, når du tager lågen af apparatet. Døren er tung!

• Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.

• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

• Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

2.5 Indvendig belysning

ADVARSEL! Risiko for elektrisk stød.

• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

• Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.

• Tag stikket ud af kontakten.

• Klip netledningen af tæt ved apparatet og bortskaf den.

• Fjern lågelåsen for at forhindre, at børn eller kæledyr bliver fanget i apparatet. 6 DANSK3. INSTALLATION ADVARSEL! Se kapitlerne om sikkerhed.

3.2 Fastgørelse af ovnen til skab

Knap til ovnfunktioner

Luftkanal til køleblæseren

Ovnrumsprægning - Vandrensningsbeholder

• Bageplade Til kager og småkager.

5.1 Før brug første gang

Ovnen kan udsende lugt og røg under forvarmning. Kontroller, at rummet er udluftet. Trin 1Trin 2Rengør ovnen Forvarm den tomme ovn 8 DANSK1. Fjern al tilbehøret fra ovnen og tag de udtagelige ovnribber ud af ovnen.

2. Ovnen og tilbehøret rengøres kun med en mikrofi‐

berklud, varmt vand og et mildt rengøringsmiddel.

Tid 15 min. Sluk for ovnen, og vent, til den er kold. Placér tilbehøret og de aftagelige ribber i ovnen.

Trin 1 Drej ovnens funktionsvælger for at væl‐ ge en ovnfunktion . Trin 2 Drej funktionsvælgeren for at vælge temperaturen. Trin 3 Når tilberedningen ender, skal du dreje knapperne til slukket position for at slukke for ovnen.

Applikation Sluk-position Ovnen er slukket. Varmluft Til samtidig stegning eller stegning/ bagning af mad, der skal have sam‐ me tilberedningstemperatur, på flere riller end én, uden at de forskellige retter får afsmag af hinanden. Turbogrill Til stegning af større stykker kød el‐ ler fjerkræ med ben på én hyldeposi‐ tion. For at lave gratiner og til at bru‐ ne. Undervarme Til bagning af kager med sprød bund og til henkogning. Ovnfunkti‐

Applikation Over-/under‐ varme / Ren‐ gøring med vand Til bagning og stegning af mad på én ovnrille. Se kapitlet "Pleje og rengøring" for yderligere information om: Rengør med vand. Grillstegning Til grillstegning af tynde stykker mad og til ristning af brød. Optøning Til optøning af mad (grøntsager og frugt). Optøningstiden afhænger af mængde og omfang af de de frosne madvarer. Fugtig varmluft Denne funktion er beregnet til at spare energi under madlavning. Når du bruger denne funktion, kan tem‐ peraturen i ovnrummet variere fra den indstillede temperatur. Varmeef‐ fekten kan blive reduceret. Få flere oplysninger i kapitlet "Daglig brug", Bemærkninger til: Fugtig varmluft.

6.3 Bemærkninger til: Fugtig

varmluft Denne funktion blev anvendt til at overholde kravene i energieffektivitetsklasse og økodesign (i overensstemmelse med EU 65/2014 og EU 66/2014). Tests i overensstemmelse med:

Ovnlågen skal være lukket under tilberedningen, så funktionen ikke afbrydes, og ovnen kører med den højeste energieffektivitet, der er mulig. DANSK 9Se kapitlet "Råd" for at få oplysninger om tilberedning, Fugtig varmluft. Se kapitlet "Energieffektivitet", Energibesparelse for generelle anbefalinger til energibesparelse.

7.1 Isætning af tilbehør

En lille fordybning i toppen øger sikkerheden. Fordybningerne er også antivippe- anordninger. Den høje kant rundt om hylden forhindrer kogegrej i at glide af hylden. Grillrist: Skub risten mellem ovnribbens skinner, og sørg for, at fødderne peger nedad. Bageplade: Skub den dybe bradepande ind mellem ovnrib‐ bens skinner.

Når ovnen er tændt, tændes køleblæseren automatisk for at holde ovnens overflader kølige. Hvis du slukker for ovnen, stopper køleblæseren.

8.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

10 DANSK9. RÅD OG TIPS

Se kapitlerne om sikkerhed.

9.1 Anbefalinger til tilberedning

Ovnen har ribber i fire ribber. Tæl ribberne fra bunden af ovnen. Din ovn kan bage eller stege anderledes end den ovn, du havde før. Bagning af kager Ovndøren må først åbnes, når 3/4 af den indstillede tilberedningstid er gået. Hvis du bruger to bageplader samtidigt, skal du holde ét tomt niveau mellem dem. Tilberedning af kød og fisk Lad kødet hvile i ca. 15 minutter, før der skæres i det, så saften ikke siver ud. Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre dannelse af røg. Tilberedningstid Tilberedningstiderne afhænger af typen af mad, konsistens og volumen. Se, hvordan det går, mens maden tilberedes. Find de bedste indstillinger (varmetrin, tilberedningstid osv.) til dit kogegrej, opskrifter og mængder, når du bruger dette apparat.

9.2 Fugtig varmluft - anbefalet tilbehør

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel. (°C) (min.) Søde boller, 12 stk. bageplade eller bradepande 180 2 35 - 40 Boller, 9 stk. bageplade eller bradepande 180 2 35 - 40 Pizza, frossen, 0,35 kg grillrist 220 2 35 - 40 Roulade bageplade eller bradepande 170 2 30 - 40 DANSK 11(°C) (min.) Brownie bageplade eller bradepande 180 2 30 - 40 Soufflè, 6 stk. keramiske ramekiner på grill‐ rist 200 3 30 - 40 Sukkerbund til tærte flanform på grillrist 170 2 20 - 30 Victoriakager bageform på rist 170 2 35 - 45 Pocheret fisk, 0,3 kg bageplade eller bradepande 180 3 35 - 45 Hel fisk, 0,2 kg bageplade eller bradepande 180 3 35 - 45 Fiskefilet, 0,3 kg pizzaform på rist 180 3 35 - 45 Pocheret kød, 0,25 kg bageplade eller bradepande 200 3 40 - 50 Shashlik, 0,5 kg bageplade eller bradepande 200 3 25 - 35 Småkager, 16 stk. bageplade eller bradepande 180 2 20 - 30 Makroner, 20 stk. bageplade eller bradepande 180 2 40 - 45 Muffins, 12 stk. bageplade eller bradepande 170 2 30 - 40 Madtærte, 16 stk. bageplade eller bradepande 170 2 35 - 45 Småkager af mørdej, 20 stk. bageplade eller bradepande 150 2 40 - 50 Små tærter, 8 stk. bageplade eller bradepande 170 2 20 - 30 Grøntsager, pochere‐ de, 0,4 kg bageplade eller bradepande 180 3 35 - 40 Vegetarisk omelet pizzaform på rist 200 3 30 - 45 Grøntsager fra Middel‐ havslandene, 0,7 kg bageplade eller bradepande 180 4 35 - 40

9.4 Information til testinstitutter

Test i henhold til IEC 60350-1. ( °C) (min) Små kager i form, 16 stk./ plade Over-/under‐ varme Bageplade 3 170 20 - 35 - Små kager i form, 16 stk./ plade Varmluft Bageplade 3 160 20 - 35 - 12 DANSK( °C) (min) Små kager i form, 16 stk./ plade Varmluft Bageplade 1 og 3 160 20 - 35 - Æbletærte, 2 forme Ø20

10.1 Bemærkninger om rengøring

Rengøringsmid‐ ler Rengør ovnens front med en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Rengør og kontrollér dørpakningen omkring ovnrummets ramme. Brug en rengøringsmiddelopløsning til at rengøre metaloverflader. Rengør pletter med et mildt rengøringsmiddel. DANSK 13Hverdagsbrug Rengør altid ovnrummet efter brug. Ophobning af fedt eller andre rester kan forårsage brand. Damp kan sætte sig som fugt i ovnen eller på ovnruderne. Lad ovnen være tændt 10 minut‐ ter inden tilberedning for at mindske kondenseringen. Opbevar ikke madvarer i ovnen i mere end 20 minutter. Ovnrummet tørres kun med en mikrofiberklud efter hver brug. Tilbehør Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen. Rengør ikke non stick-tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

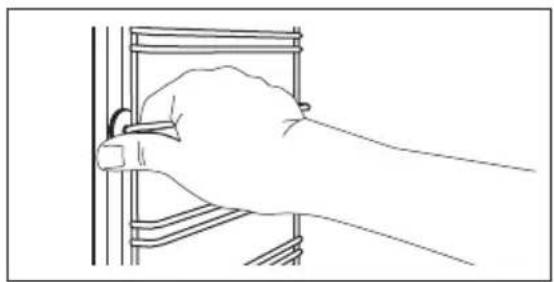

10.2 Fjernelse: Ovnribber

Fjern ovnribberne, så ovnen kan rengøres. Trin 1 Sluk for ovnen, og vent, til den er kold. Trin 2 Træk forenden af ribben væk fra side‐ væggen. Trin 3 Træk den bageste ende af ovnribben væk fra sidevæggen, og tag den ud.

Trin 4 Montér ovnribberne i modsat række‐ følge.

10.3 Anvendelse: Rengøring med

vand Denne rengøringsprocedure anvender fugt til at fjerne fedt og madpartikler fra ovnen. Trin 1 Hæld vand i fordybningen i ovnrummet: 150 ml. Trin 2 Indstil funktionen: . Trin 3 Indstil temperaturen til 90 °C. Trin 4 Lad ovnen være tændt i 30 min. Trin 5 Sluk for ovnen. Trin 6 Vent, til ovnen er kold. Tør ovnrummet med en blød klud.

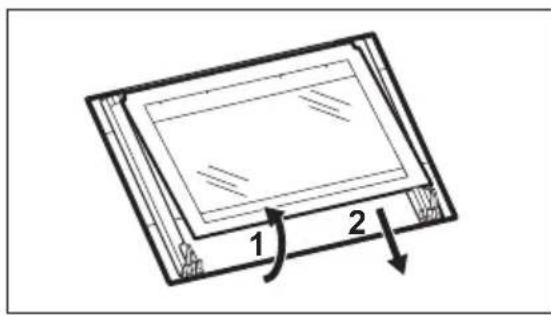

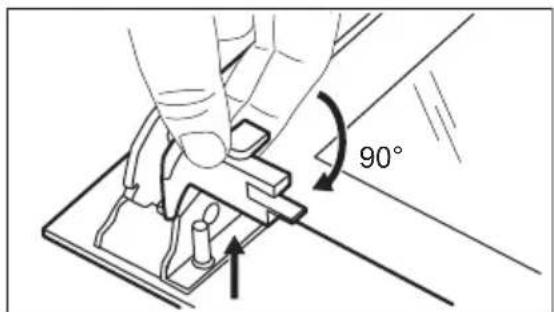

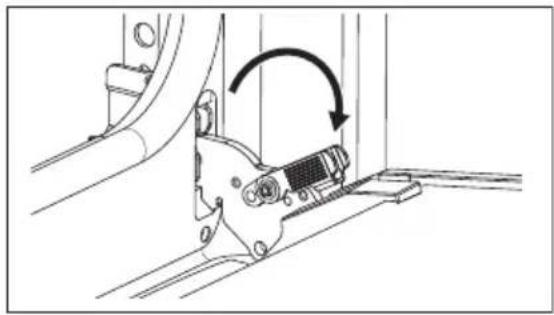

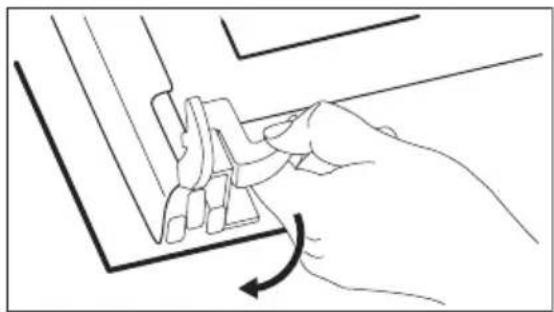

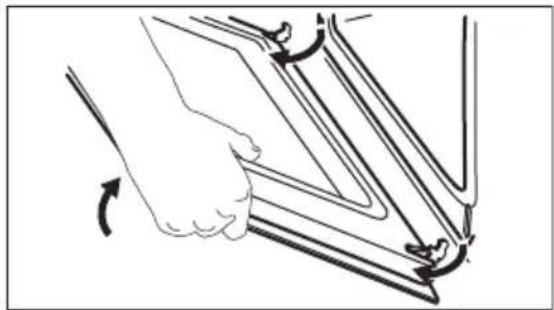

10.4 Fjernelse og installation: Låge

Ovnlågen har to glaspaneler. Du kan fjerne lågen og det indvendige glaspanel for at rengøre den. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud. 14 DANSKFORSIGTIG! Brug ikke ovnen uden glaspanelerne. Trin 1 Åbn lågen helt, og hold begge hængsler. Trin 2 Løft og træk i låsene, indtil de klikker. Trin 3 Sæt ovnlågen halvvejs i første åbne position. Løft og træk derefter for at fjerne lågen fra lejet. Trin 4 Læg lågen på et fast underlag, med et blødt stykke stof under, og åbn låsesystemet for at fjerne det indvendige glaspanel. Trin 5 Drej holderne 90°, og tag dem ud af deres leje. 90° DANSK 15Trin 6 Løft først glaspanelet forsigtigt, og fjern det.

Trin 7 Rengør glaspanelerne med vand og sæbe. Tør glaspanelerne omhyggeligt. Glaspanelerne må ikke komme i opvaskemaskinen.Trin 8 Montér glaspanelerne og ovnlågen efter rengøring.Hvis døren er installeret korrekt, vil du høre et klik, når du lukker skydelåsene.Når den er korrekt installeret, klikker lågelisten.Sørg for at sætte det inderste glaspanel i de rigtige le‐ jer.

ADVARSEL! Risiko for elektrisk stød Pæren kan være varm. Før du udskifter pæren: Trin 1 Trin 2 Trin 3Sluk for ovnen. Vent, til ovnen erkold.Tag stikket ud af kontakten. Læg en klud i bunden af ovnrum‐ met. Baglampe Trin 1 Drej glasset, og tag det af.Trin 2 Rengør glasdækslet.Trin 3 Udskift pæren med en passende 300 °C varmefast pære.Trin 4 Montér glasdækslet. 16 DANSK11. FEJLFINDING ADVARSEL! Se kapitlerne om sikkerhed.

11.1 Hvad gør du, hvis ...

I eventuelle tilfælde, der ikke er inkluderet i denne tabel, bedes du kontakte et autoriseret servicecenter. Problem Kontrollér, om ... Ovnen opvarmes ikke. Sikringen er sprunget. Dørpakningen er beskadi‐ get. Brug ikke ovnen. Kontakt det autoriserede service‐ center. Pæren virker ikke. Pæren er sprunget.

Leverandørens navn Zanussi Identifikation af model ZOHIC0X2 944068367 ZOHKC0K2 944068369 ZOHKC0X2 944068368 Energieffektivitetsindeks 95.1 Energieffektivitetsklasse A Energiforbrug med en standardmængde, almindelig tilstand 0.89kWh/cyklus Energiforbrug med en standardmængde, blæsertvungen tilstand 0.78kWh/cyklus Antal ovnrum 1 Varmekilde Elektricitet Lydstyrke 65l Type ovn Indbygningsovn Vægt ZOHIC0X2 26.5kg ZOHKC0K2 27.7kg ZOHKC0X2 26.5kg DANSK 17IEC/EN 60350-1 - Elektriske hårde hvidevarer til madlavning - del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

12.2 Energibesparelse

Apparatet indeholder funktioner, som hjælper dig med at spare energi ved daglig madlavning. Sørg for, at ovnens låge er lukket, når ovnen er tændt. Åbn ikke ovnlågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast. Brug køkkengrej af metal for at øge energibesparelsen. Forvarm om muligt ikke ovnen inden tilberedning. Hold pauserne mellem bagning så korte som muligt, når du tilbereder nogle få retter på én gang. Tilberedning med blæser Brug om muligt tilberedningsfunktionerne med blæser for at spare energi. Restvarme Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden tilberedningen er slut. Eftervarmen i ovnen vil blive ved med at tilberede maden. Brug restvarmen til at opvarme andre retter. Hold maden varm Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt. Fugtig varmluft Denne funktion er beregnet til at spare energi under madlavning.

Genbrug materialer med symbolet . Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune. 18 DANSKGA NAAR ONZE WEBSITE VOOR: Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:www.zanussi.com/supportWijzigingen voorbehouden. INHOUDSOPGAVE

• Hvis produktet har en barnesikring, bør den aktiveres.

• Bruk ikke produktet før du installerer det i en innebygget enhet.

• Produktet må være jordet.

• Vær forsiktig når du fjerner døren fra produktet. Døren er tung!

6.3 Anvisningar om: Varmluft med
