Tipo de producto	Horno empotrable
Marca	Zanussi
Modelo	ZOHKC0K2
Volumen	65 L
Clase energética	A
Consumo modo convencional	0,89 kWh/ciclo
Consumo calor rotativo	0,78 kWh/ciclo
Dimensiones (Al×An×Pr)	598 × 594 × 561 mm
Dimensiones de empotramiento (Al×An×Pr)	590 × 560 × 540 mm
Peso	27,7 kg
Alimentación	Eléctrica, 220-240 V, cable 1100 mm
Funciones de cocción	Calor rotativo, Turbo grill, Cocción de suelo, Calentamiento Superior/Inferior, Grill, Descongelación, Calor rotativo húmedo
Limpieza	Aqua Clean, soportes de rejilla extraíbles
Accesorios suministrados	Rejilla metálica, bandeja de horno
Seguridad	Termostato de seguridad, ventilador de enfriamiento
Iluminación	Bombilla resistente a 300 °C
Número de niveles	4
Tipo de control	Mandos rotativos
Índice de eficiencia energética	95,1

Preguntas frecuentes - ZOHKC0K2 ZANUSSI

¿Cómo usar la función Calor rotativo húmedo?

Gire el mando de los modos de cocción al símbolo Calor rotativo húmedo. Ajuste la temperatura deseada. Esta función ahorra energía y es adecuada para guisos, verduras y pasteles. La puerta debe permanecer cerrada durante la cocción.

¿Cómo limpiar el horno con Aqua Clean?

Vierta 150 ml de agua en la bandeja de la cavidad. Seleccione la función Limpieza Aqua Clean (o modo Calentamiento Superior/Inferior a 90 °C). Déjelo funcionar durante 30 minutos. Una vez frío, limpie la cavidad con un paño suave.

¿Qué hacer si el horno no calienta?

Verifique que el fusible no haya saltado. Si el problema persiste, contacte a un servicio técnico autorizado. No intente repararlo usted mismo.

¿Cómo reemplazar la bombilla del horno?

Apague el horno y desconéctelo. Coloque un paño en el fondo de la cavidad. Gire el difusor de vidrio para retirarlo. Reemplace la bombilla por una bombilla adecuada resistente a 300 °C (tipo G9 o similar). Vuelva a colocar el difusor.

¿Qué modos de cocción usar para los asados?

Use la función Turbo grill para piezas grandes de carne o aves. Coloque la carne en la rejilla en el nivel 2 o 3 con la bandeja recogegotas debajo. Ajuste la temperatura entre 180 y 200 °C.

¿Cómo quitar los soportes de rejilla para limpiarlos?

Asegúrese de que el horno esté frío. Tire del frente del soporte hacia usted, luego de la parte trasera para soltarlo de la pared. Para volver a colocarlos, invierta la operación.

¿Cuál es la mejor manera de cocinar pasteles?

Use la función Calor rotativo o Calentamiento Superior/Inferior. Precaliente el horno si se indica. Coloque el molde en el medio (nivel 2). No abra la puerta antes de los 3/4 del tiempo de cocción.

El horno emite humo durante el primer uso, ¿es normal?

Sí, es normal. Antes del primer uso, limpie el horno y caliéntelo vacío a temperatura máxima durante 1 h con la función Calor rotativo, luego 15 min con la función Grill. Ventile la habitación.

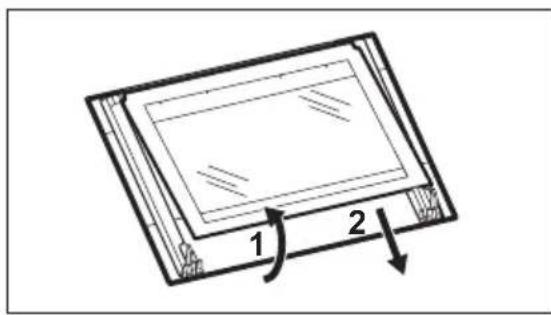

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, levante los pestillos hasta que hagan clic, luego cierre la puerta a medio camino. Levante y tire para retirar la puerta. Desencaje el marco para quitar el vidrio interior. Lávelo con agua jabonosa y vuelva a montar.

¿Dónde encontrar el número de serie y el PNC?

La placa de características se encuentra en el marco frontal de la cavidad del horno. Allí encontrará el modelo (Mod.), el PNC y el número de serie (SN). Anótelos para el servicio técnico.

MANUAL DE USUARIO ZOHKC0K2 ZANUSSI

ES Manual de instrucciones 126

SV Bruksanvisning 144

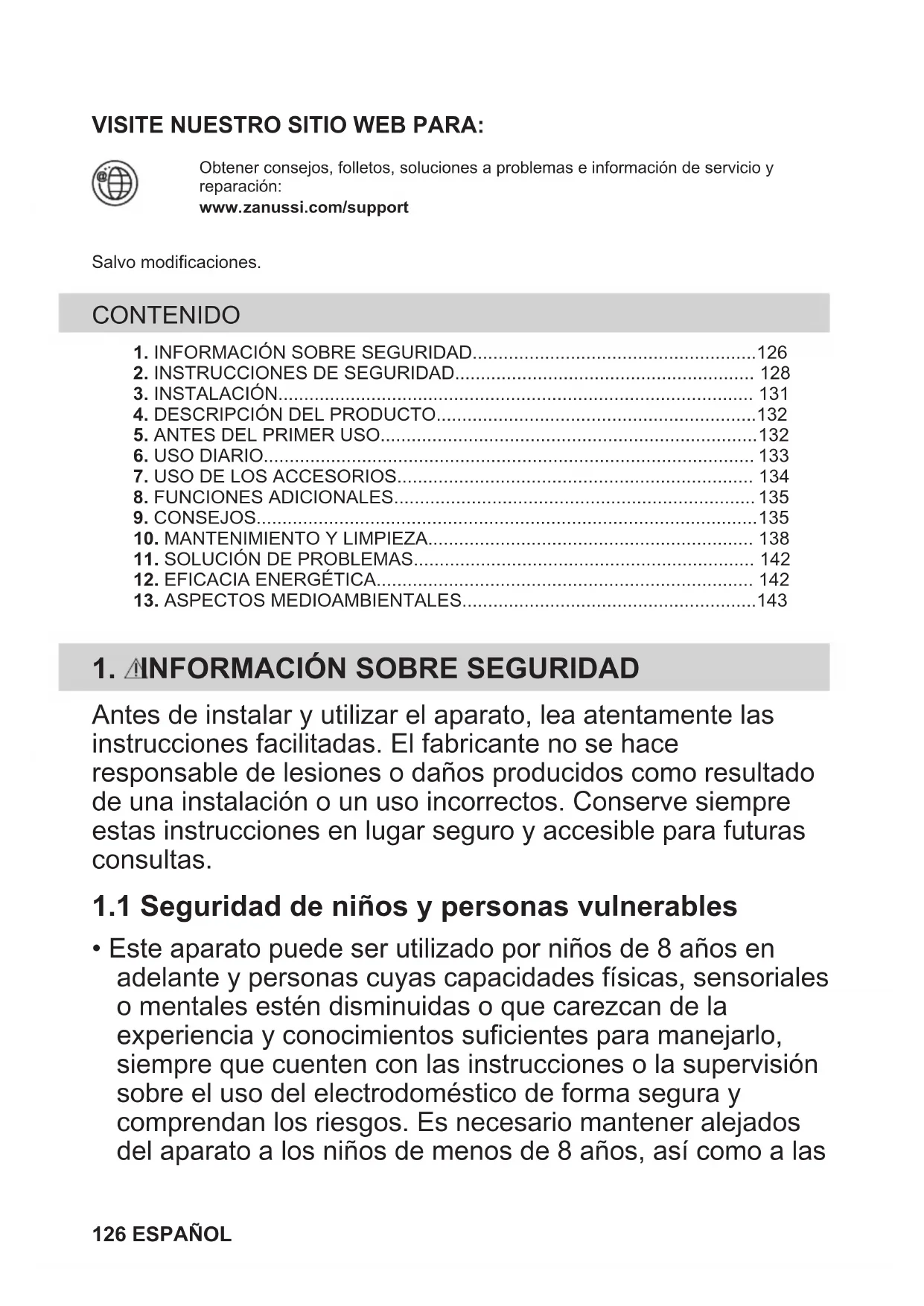

VISITE NUESTRO SITIO WEB PARA:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......126
2. INSTRUCCIONES DE SEGURIDAD.... 128
3. INSTALACIÓN.... 131
4. DESCRIPCIÓN DEL PRODUCTO....132
5. ANTES DEL PRIMER USO....132
6. USO DIARIO....133
7. USO DE LOS ACCESORIOS.... 134
8. FUNCIONES ADICIONALES.... 135
9. CONSEJOS....135
10. MANTENIMIENTO Y LIMPIEZA.... 138
11. SOLUCIÓN DE PROBLEMAS.... 142
12. EFICACIA ENERGÉTICA.... 142
13. ASPECTOS MEDIOAMBIENTALES....143

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.
• Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.

• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

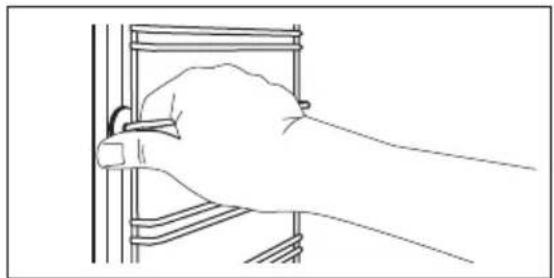

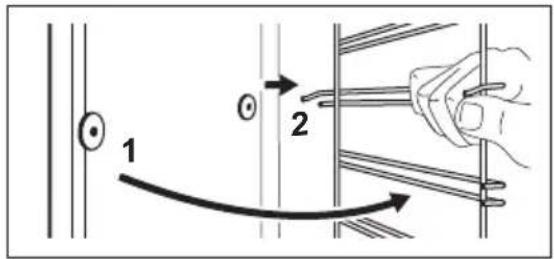

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

Altura mínima del armario(Altura mínima del armariodebajo de la encimera)	590 (600) mm
Ancho del armario 560 mm
Profundidad del armario 550 (550) mm
Altura de la parte frontal del aparato	598 mm
Altura de la parte trasera del aparato	579 mm
Anchura de la parte frontal del aparato	594 mm
Anchura de la parte trasera del aparato	558 mm
Fondo del aparato 561 mm
Fondo empotrado del apa-rato	540 mm
Fondo con la puerta abierta 1007 mm

Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trase-ra inferior

560x20 mm

Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera

1100 mm

Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• El aparato se suministra con enchufe y cable de red.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la potencia total de la placa de características. También puede consultar la tabla:

Potencia total (W) Sección del cable (mm²)

máximo 1380 3x0.75

máximo 2300 3x1

máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Podría dañar el aparato.

- Para evitar daños o decoloraciones en el esmalte:

• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.

• tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.
• Cocina siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento

o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

- Este producto contiene una fuente luminosa de la clase de eficiencia energética G.

- Utilice solo bombillas de las mismas características.

2.6 Asistencia tecnica

- Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

- Utilice solamente piezas de recambio originales.

2.7 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

(*mm)

(*mm)

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

4.2 Accesorios

- Parrilla

Para utensilios de cocina, moldes de pastelería, asados.

1 Panel de mandos
2 Piloto/símbolo de alimentación
3 Mando de las funciones de cocción
4 Mando de control (para la temperatura)
5 Indicador/símbolo de temperatura
6 Respiraderos del ventilador de refrigeración
7 Resistencia
8 Bombilla
9 Ventilador
10 Relieve de la cavidad - Contenedor de limpieza con agua
11 Soporte de parrilla extraíble
12 Posiciones de las parrillas

• Bandeja

Para bizcochos y galletas.

5. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

132 ESPAÑOL

Paso 1

Paso 2

Limpie el horno Precaliente el horno vacío

1. Retire todos los accesorios del horno y carriles laterales extraíbles del horno.

2. Limpie el horno y los accesorios solo con un paño de microfibra humedecido en agua tibia y detergente suave.

3. Seleccione la temperatura máxima para la función:

Tiempo: 1 h.

1. Seleccione la temperatura máxima para la función:

Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

6. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Cómo configurar: Función de cocción

Paso 1 Gire el mando del horno para seleccionar una función de cocción.

Paso 2 Gire el mando de control para seleccionar la temperatura.

Paso 3 Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el horno.

6.2 Funciones de cocción

Función de cocción

Aplicación

Posición de apagado

El horno está apagado.

Cocción ventil

Permite asar o asar y hornear a la vez alimentos que requieran la misma temperatura, utilizando más de una bandeja y sin que se transferan los sabores.

Función de cocción

Aplicación

Grill turbo

Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Para gratinar y dorar.

Calor inferior

Para hornear pasteles con base crujiente y conservar alimentos.

Cocción convencional / Limpieza con agua

Para hornear y asar alimentos en una posición de parrilla. Consulte el capítulo "Mantenimiento y limpieza" para obtener más información sobre: Limpieza con agua.

Grill

Para asar al grill alimentos de poco espesor y tostar pan.

Descongelar

Para descongelar alimentos (verdu- ras y frutas). El tiempo de desconge- lación depende de la cantidad y el tamaño de los alimentos congel- dos.

Función de Aplicación cocción

Horneado hú- medo + ventil.

Función diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. La potencia calorífica puede reducirse. Para más información, consulte el capítulo "Uso diario", Notas sobre: Horneado húmedo + ventil..

6.3 Notas sobre: Horneado húmedo + ventil.

Esta función se utilizaba para cumplir con los requisitos de eficiencia energética y diseño

ecológico (según EU 65/2014 y EU 66/2014). Pruebas según:

IEC/EN 60350-1

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible.

Consulte las instrucciones de cocción en el capítulo "Consejos", Horneado húmedo + ventil.. Para recomendaciones generales sobre ahorro energético, consulte el capítulo "Eficiencia energética", ahorro energético.

7. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Introduzca la bandeja entre las guías del carril de apoyo.

8.1 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento se detiene.

8.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

9. CONSEJOS

Consulte los capítulos sobre seguridad.

9.1 Recomendaciones de cocción

El horno tiene cuatro niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El horno puede hornear o asar de forma diferente al horno que tenía antes.

Hornear pasteles

No abra la puerta del horno antes de que transcurran 3/4 del tiempo de cocción programado.

Si utiliza dos bandejas al mismo tiempo, mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Deje reposar la carne unos 15 minutos antes de cortarla para que el jugo no se escurra.

Para evitar un exceso de humo en el horno durante el asado, añada un poco de agua a la bandeja honda. Para evitar la condensación de humo, añada agua cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, además de su consistencia y volumen.

Al principio, esté pendiente del avance la cocción. Averigüe los mejores ajustes (temperatura, tiempo de cocción, etc.) para sus utensilios de cocina, recetas y cantidades cuando utilice este aparato.

9.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes.

Oscuro, mate 28 cm de diámetro

Oscuro, mate 26 cm de diámetro

Cerámica 8 cm de diámetro, 5 cm de altura

Oscuro, mate 28 cm de diámetro

9.3 Horneado húmedo + ventil.

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

(°C) (min)

Rollitos dulces, 12 pie- bandeja o bandeja honda 180 2 35 - 40 zas

Rollitos, 9 piezas bandeja o bandeja honda 180 2 35 - 40

Pizza congelada, 0,35 parrilla 220 2 35 - 40 kg

Brazo de gitano bandeja o bandeja honda 170 2 30 - 40

Brownie bandeja o bandeja honda 180 2 30 - 40

Soufflé, 6 piezas ramekin cerámico sobre parri- 200 3 30 - 40 lla

Base de masa brisé molde de base sobre parrilla 170 2 20 - 30

Tarta Victoria bandeja de hornear sobre pa- 170 2 35 - 45 rrilla

Pescado pochado, 0,3 bandeja o bandeja honda 180 3 35 - 45 kg

Pescado entero, 0,2 bandeja o bandeja honda 180 3 35 - 45 kg

Filete de pescado, 0,3 molde para pizza sobre parri- 180 3 35 - 45 kg lla

Carne pochada, 0,25 bandeja o bandeja honda 200 3 40 - 50 kg

Shashlik, 0,5 kg bandeja o bandeja honda 200 3 25 - 35

Galletas, 16 piezas bandeja o bandeja honda 180 2 20 - 30

Mostachones de al- bandeja o bandeja honda 180 2 40 - 45 mendra, 20 piezas

	(°C) (min)
Magdalenas, 12 pie-zas	bandeja o bandeja honda 170 2 30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda 170 2 35 - 45
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda 150 2 40 - 50
Tartaletas, 8 piezas bandeja o bandeja honda 170 2 20 - 30
Verduras pochadas, 0,4 kg	bandeja o bandeja honda 180 3 35 - 40
Tortilla vegetariana molde para pizza sobre parri-lla	200 3 30 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda 180 4 35 - 40

9.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

		(°C) (min)
Pastelillos, 16 unidades por bandeja	Cocción convencional	Bandeja 3 170 20 - 35 -
Pastelillos, 16 unidades por bandeja	Cocción ventil Bandeja 3 160 20 - 35 -
Pastelillos, 16 unidades por bandeja	Cocción ventil Bandeja 1 y 3 160 20 - 35 -
Tarta de manzana, 2 moldes, ∅ 20 cm	Cocción convencional	Parrilla 1 170 70 - 90 -
Tarta de manzana, 2 moldes, ∅ 20 cm	Cocción ventil Parrilla 2 160 70 - 90 -
Bizcocho, molde de re-postería ∅26 cm	Cocción convencional	Parrilla 2 170 35 - 45 -
Bizcocho, molde de re-postería ∅26 cm	Cocción ventil Parrilla 2 160 35 - 45 -
Mantecados Cocción convencional		Bandeja 3 150 20 - 35 Precaliente el horno		durante 10 min
Mantecados Cocción ventil Bandeja 3 150 20 - 35 Precaliente el horno				durante 10 min
Tostadas Grill Parrilla 3 máx. 1 - 5 Precaliente el horno				durante 10 min
Hamburguesa de vacuno, 6 piezas, 0,6 kg	Grill Parrilla y bandeja de goteo		3 máx. 20 - 30 Coloque la parrilla en	el tercer nivel y la gra-sera en el segundo nivel del horno. De la vuelta a la comida a la mitad del tiempo de cocción.Precaliente el horno durante 10 min

10. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

10.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de microfibra después de cada uso.

Accesorios

Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.

Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

10.2 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

Paso 1 Apague el horno y espere a que esté frío.

Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.

Paso 3 Tire del extremo trasero del carril de apoyo para separarlo de la pared y extráigalo.

Paso 4 Instale los carriles de apoyo en el orden inverso.

10.3 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1 Vierta agua en el relieve del interior. 150 ml.

Paso 2

Seleccione la función:

Paso 3 Ajuste la temperatura a 90 °C.

Paso 4 Deje funcionar el horno 30 minutos.

Paso 5 Apague el horno.

Paso 6 Espere hasta que el horno esté frío. Se- que el interior con un paño suave.

10.4 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel interno de cristal para limpiarlo. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las dos bisagras.
Paso 2 Levanta y tira de los pestillos hasta que ha-gan clic.
Paso 3 Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio.
Paso 4 Pon la puerta sobre un paño suave en una superficie estable y libera el sistema de bloqueo para quitar el panel de cristal interno.
Paso 5 Gire los pasadores en un ángulo de 90° y extráigalos de sus asientos

Paso 6 Levante primero con cuidado y después retire el panel de cristal.

Paso 7 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas.

Paso 8 Después de la limpieza, instala el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal interno en los puntos de sujeción adecuados.

10.5 Cómo cambiar: Bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Antes de reemplazar la bombilla:

Paso 1 Paso 2 Paso 3
Apague el horno. Espere hasta que el horno esté frío.	Desconecte el horno de la red. Coloque un paño en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.

Paso 4 Instale la tapa de cristal.

11. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema Compruebe que...

El horno no se calienta. Ha saltado el fusible.

Problema Compruebe que...

La junta de la puerta está dañada.	No utilice el horno. Póngase en contacto con el servicio técnico autorizado.
La bombilla no funciona. La bombilla se ha fundido.

11.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datos aquí:

Modelo (MOD): ......

Número de producto (PNC) ......

Número de serie (S.N.) ......

12. EFICACIA ENERGÉTICA

12.1 Información del producto y Hoja de información del producto

Nombre del proveedor Zanussi
Identificación del modelo	ZOHIC0X2 944068367ZOHKC0K2 944068369ZOHKC0X2 944068368
Índice de eficiencia energética 95.1
Clase de eficiencia energética A
Consumo de energía con una carga estándar, modo convencional 0.89kWh/ciclo
Consumo de energía con una carga estándar, modo de ventilador forzado	0.78kWh/ciclo
Número de cavidades 1
Fuente de energía Electricidad

Volumen 651

Tipo de horno Horno empotrable

Masa

ZOHIC0X2 26.5kg

ZOHKC0K2 27.7kg

ZOHKC0X2 26.5kg

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

12.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción.

13. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

BESÖK VÅR WEBBPLATS FÖR ATT:
