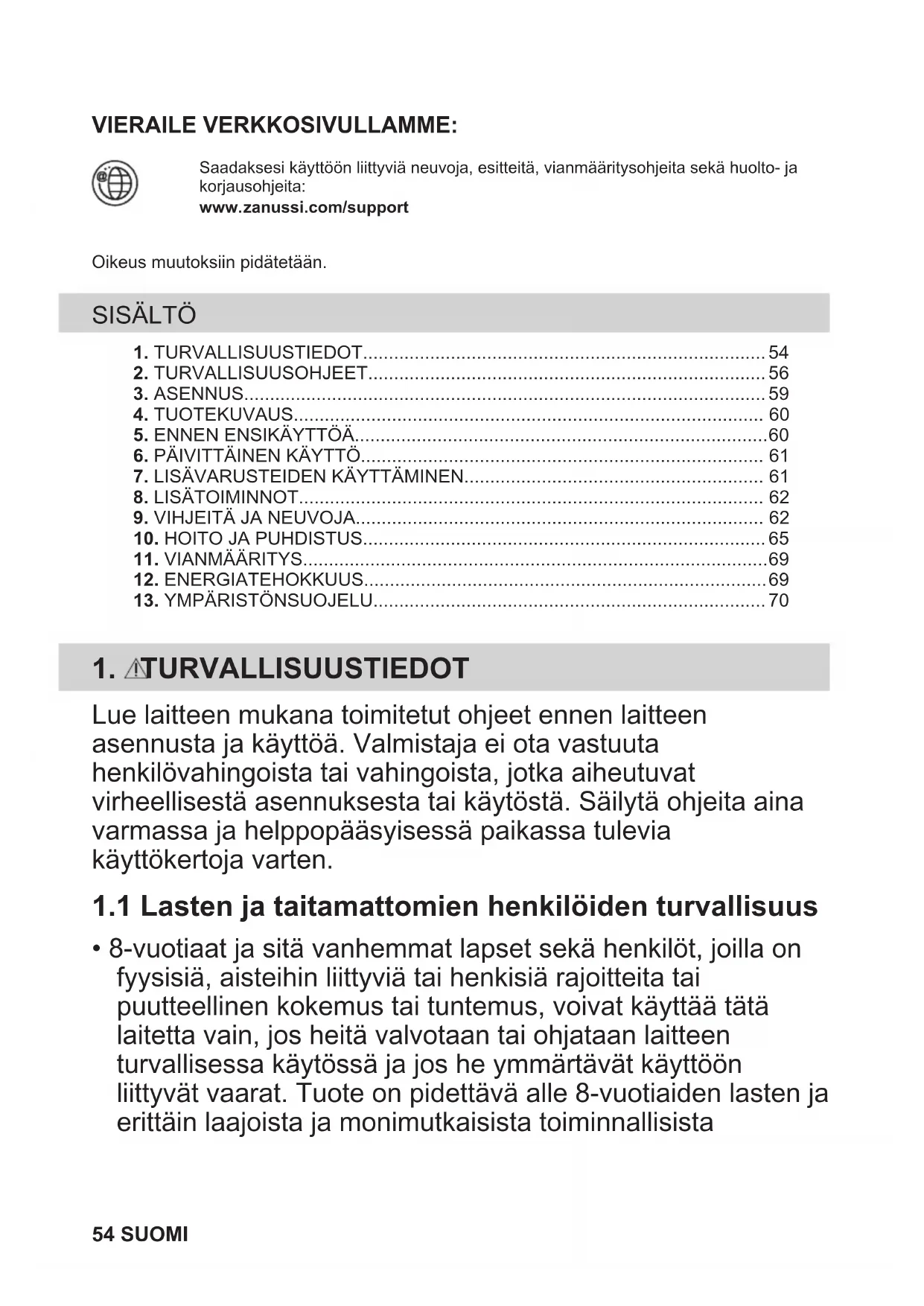

KÄYTTÖOHJE ZOHKC0K2 ZANUSSI

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista 54 SUOMIrajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.

• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.

• Jos laitteessa on lapsilukko, sitä on käytettävä.

• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.

• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.

• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.

• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.

• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.

• Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.

• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Vältä koskettamasta lämpövastuksia tai laitteen sisätilan pintoja. SUOMI 55• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.

• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.

• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.

VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.

• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.

• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Tarkista ennen laitteen asentamista, että laitteen luukku avautuu esteettä.

• Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä. Kaapin vähimmäiskorkeus (työtason alla olevan kaa‐ pin vähimmäiskorkeus) 590 (600) mm Kaapin leveys 560 mm Kaapin syvyys 550 (550) mm Laitteen etuosan korkeus 598 mm Laitteen takaosan korkeus 579 mm Laitteen etuosan leveys 594 mm Laitteen takaosan leveys 558 mm Laitteen syvyys 561 mm Laitteen asennussyvyys 540 mm Leveys luukun ollessa auki 1007 mm Tuuletusaukon vähimmäis‐ koko. Aukko alaosassa ta‐ kana 560x20 mm Virtajohdon pituus. Johto sijaitsee oikeassa kulmas‐ sa takana 1100 mm Kiinnitysruuvit 4x25 mm

VAROITUS! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.

• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Kytke pistoke maadoitettuun pistorasiaan.

• Älä käytä jakorasioita tai jatkojohtoja.

• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike. 56 SUOMI• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.

• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

• Laitteen mukana toimitetaan päävirtajohto ja pääpistoke. Asennuksen tai vaihdon käytettävissä ole‐ vat johtotyypit Euroopassa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko: Kokonaisteho (W) Virtajohdon poikki‐ pinta-ala (mm²) enintään 1 380 3x0.75 enintään 2 300 3x1 enintään 3 680 3x1.5 Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.

• Varmista, että tuuletusaukoissa ei ole tukoksia.

• Laitetta ei saa jättää päälle valvomatta.

• Kytke laite pois päältä jokaisen käyttökerran jälkeen.

• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.

• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.

• Älä kohdista painetta avoimeen oveen.

• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.

• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.

• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.

• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle. VAROITUS! Laite voi muutoin vaurioitua.

• Estä emalipinnan vaurioituminen tai haalistuminen: – Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa. – Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa. – Älä laita vettä suoraan kuumaan laitteeseen. – Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton. – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia. SUOMI 57• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.

• Laitteen luukku on pidettävä suljettuna käytön aikana.

• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS! Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.

• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.

• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Ole varovainen irrottaessasi luukkua. Luukku on painava!

• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.

• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

VAROITUS! Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.

• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.

• Ainoastaan alkuperäisiä varaosia saa käyttää.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.

• Irrota pistoke pistorasiasta.

• Leikkaa virtajohto laitteen läheltä ja hävitä se.

• Poista luukun lukitus, jotta lapset, tai lemmikit eivät jäisi loukkuun laitteen sisälle. 58 SUOMI3. ASENNUS VAROITUS! Lue turvallisuutta koskevat luvut.

3.1 Asentaminen kalusteeseen

3.2 Uunin kiinnittäminen kaappiin

Virran merkkivalo / symboli

Uunitoimintojen kiertonuppi

Säätönuppi (lämpötilan valitsemiseen)

Lämpötilan merkkivalo / symboli

Ilmanvaihtoaukot jäähdytyspuhaltimelle

Lokero – vesipuhdistussäiliö

• Paistoritilä Ruoanlaittovälineille, kakkuvuokat, paistit.

• Paistolevy Kakuille ja kekseille.

5. ENNEN ENSIKÄYTTÖÄ

VAROITUS! Lue turvallisuutta koskevat luvut.

5.1 Ennen ensimmäistä käyttökertaa

Uunista voi tulla hajua ja savua esikuumennuksen aikana. Varmista huoneen hyvä tuuletus. 1. vaihe2. vaihePuhdista uuni Esikuumenna tyhjä uuni1. Poista kaikki varusteet ja irrotettavat uunipeltienkannattimet uunista.2. Puhdista uuni ja sen varusteet pelkällä lämpimällävedellä ja miedolla pesuaineella mikrokuituliinaakäyttäen.1. Aseta toiminnon enimmäislämpötila: :Aika: 1 tunti.2. Aseta toiminnon enimmäislämpötila: :Aika: 15 min.Kytke uuni pois päältä ja odota, että se jäähtyy. Aseta varusteet ja irrotettavat uunipeltien kannattimet uuniin.

60 SUOMI6. PÄIVITTÄINEN KÄYTTÖ

VAROITUS! Lue turvallisuutta koskevat luvut.

6.1 Asettaminen: Uunitoiminto

1. vaihe Käännä uunin toimintojen väännintä uu‐

nitoiminnon valitsemiseksi.

2. vaihe Valitse lämpötila kääntämällä väännin‐

3. vaihe Kun ruoka on valmista, käännä väänti‐

met Off-asentoon uunin sammuttami‐ seksi.

Käyttökohde Pois päältä - asento Uuni on kytketty pois päältä. Kiertoilma Saman paistolämpötilan vaativien ruokien paistaminen samanaikaisesti useammalla kannatintasolla ilman, että tuoksut sekoittuvat. Tehogrillaus Isohkojen, luisten liha- tai lintupais‐ tien paistamiseen yhdessä ritiläa‐ sennossa. Gratinointi ja ruskistus. Alalämpö Kakkujen paistamiseksi rapealla pohjalla ja ruoan säilömiseksi. Uunitoimin‐

Käyttökohde Ylä-/alalämpö / Vesipuhdistus Kypsentäminen ja paistaminen yh‐ dellä tasolla. Katso kohdasta ”Hoito ja puhdistus” lisätietoa seuraavasta: Aqua Clean. Grilli Ohuiden ruokien grillaus ja leivän paahtaminen. Sulatus Ruoan, (hedelmien ja vihannesten) sulattaminen. Sulatusaikaan vaikut‐ tavat pakastetun ruoan määrä ja ko‐ ko. Kostea kiertoil‐

Tämä toiminto säästää energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, uunin sisälämpötila voi poiketa lämpötila-asetuksesta. Kuu‐ mennusteho voi laskea. Katso lisä‐ tietoa luvusta ”Päivittäinen käyttö”, Huomautus: Kostea kiertoilma.

6.3 Huomautus: Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti:

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri. Ruoanlaitto-ohjeet ovat luvussa ”Neuvoja ja vinkkejä”Kostea kiertoilma. Yleissuosituksia energiansäästämiseksi on luvussa ”Energiatehokkuus”.

7. LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS! Lue turvallisuutta koskevat luvut.

7.1 Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta. Nämä lovet toimivat myös kaatumisen estämisessä. Ritilän korkea reunus estää keittoastioiden luisumisen hyllyltä. SUOMI 61Paistoritilä: Paina ritilä liukukiskojen väliin kannatinkiskoon ja varmista, että jalat osoittavat alaspäin. Leivinpelti: Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin.

8.1 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitääkseen laitteen pinnat viileinä. Jos kytket laitteen pois päältä, jäähdytyspuhallin pysähtyy.

8.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

9. VIHJEITÄ JA NEUVOJA

Lue turvallisuutta koskevat luvut.

9.1 Ruoanlaittoon liittyviä

suosituksia Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen. Uunisi voi paistaa eri tavalla kuinkunentinenaiemminlaitteesi.säätämiseen. Kakkujen leipominen Älä avaa uunin luukkua ennen kuin 3/4 asetetusta kypsennysajasta on kulunut. Jos käytät samanaikaisesti kahta leivinpeltiä, pidä niiden välissä yksi tyhjä taso. Liha- ja kalaruokien valmistaminen Anna lihan jäähtyä noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi. 62 SUOMILisää hieman vettä syvään pannuun paistamisen aikana, jotta uuniin ei muodostuisi liikaa savua. Ehkäise savun tiivistymistä lisäämällä vettä aina, kun vesi haihtuu pois. Kypsentämisajat Kypsentämisaika määräytyy ruokalajin, sen koostumuksen ja määrän mukaan. Tarkkaile kypsennyksen alussa välineiden toimintaa. Yritä löytää keittovälineillesi, resepteillesi ja ruoan määrille sopivimmat asetukset (lämpöasetus, kypsennysaika), kun käytät tätä laitetta.

9.2 Kostea kiertoilma – suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne absorboivat enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna. Pizzapannu Uunivuoka Annosvuoat Torttuvuoka Tumma, heijastamaton 28 cm halkaisija Tumma, heijastamaton 26 cm halkaisija Keramiikka halkaisija 8 cm, korkeus 5 cm Tumma, heijastamaton 28 cm halkaisija

9.3 Kostea kiertoilma

Noudata alla olevan taulukon ehdotuksia parhaan tuloksen saavuttamiseksi. (°C) (min) Makeat sämpylät, 12 kappaletta leivinpelti tai uunipannu 180 2 35 - 40 Sämpylät, 9 kappaletta leivinpelti tai uunipannu 180 2 35 - 40 Pizza, pakaste, 0,35

ritilä 220 2 35 - 40 Kääretorttu leivinpelti tai uunipannu 170 2 30 - 40 Brownie leivinpelti tai uunipannu 180 2 30 - 40 Kohokas, 6 kappaletta keraamiset annosvuoat ritiläl‐

200 3 30 - 40 Torttupohja torttuvuoka ritilällä 170 2 20 - 30 Victoria-voileipä uunivuoka ritilällä 170 2 35 - 45 Höyrytetty kala, 0,3 kg leivinpelti tai uunipannu 180 3 35 - 45 Kokonainen kala, 0,2

leivinpelti tai uunipannu 180 3 35 - 45 SUOMI 63(°C) (min) Kalafilee, 0,3 kg pizzapannu ritilällä 180 3 35 - 45 Haudutettu liha, 0,25

leivinpelti tai uunipannu 200 3 40 - 50 Shashlik, 0,5 kg leivinpelti tai uunipannu 200 3 25 - 35 Pikkuleivät, 16 kappa‐ letta leivinpelti tai uunipannu 180 2 20 - 30 Macaron leivos, 20 kappaletta leivinpelti tai uunipannu 180 2 40 - 45 Muffinssit, 12 kappa‐ letta leivinpelti tai uunipannu 170 2 30 - 40 Suolaiset leivonnaiset, 16 kappaletta leivinpelti tai uunipannu 170 2 35 - 45 Murotaikinapikkuleivät, 20 kappaletta leivinpelti tai uunipannu 150 2 40 - 50 Pikkutortut, 8 kappalet‐

leivinpelti tai uunipannu 170 2 20 - 30 Vihannekset, haudute‐ tut, 0,4 kg leivinpelti tai uunipannu 180 3 35 - 40 Kasvismunakas pizzapannu ritilällä 200 3 30 - 45 Välimeren vihannek‐ set, 0,7 kg leivinpelti tai uunipannu 180 4 35 - 40

9.4 Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti. ( °C) (min) Pienet kakut, 20 kpl/leivin‐ pelti Ylä-/alalämpö Leivinpelti 3 170 20 - 35 - Pienet kakut, 20 kpl/leivin‐ pelti Kiertoilma Leivinpelti 3 160 20 - 35 - Pienet kakut, 20 kpl/leivin‐ pelti Kiertoilma Leivinpelti 1 ja 3 160 20 - 35 - Omenapii‐ rakka, 2 vuo‐ kaa Ø20 cm Ylä-/alalämpö Paistoritilä 1 170 70 - 90 - 64 SUOMI( °C) (min) Omenapii‐ rakka, 2 vuo‐ kaa Ø20 cm Kiertoilma Paistoritilä 2 160 70 - 90 - Sokerikakku, kakkuvuoka Ø26 cm Ylä-/alalämpö Paistoritilä 2 170 35 - 45 - Sokerikakku, kakkuvuoka Ø26 cm Kiertoilma Paistoritilä 2 160 35 - 45 - Murokeksit Ylä-/alalämpö Leivinpelti 3 150 20 - 35 Esikuumenna uunia 10 min. Murokeksit Kiertoilma Leivinpelti 3 150 20 - 35 Esikuumenna uunia 10 min. Paahtoleipä Grilli Paistoritilä 3 enint. 1 - 5 Esikuumenna uunia 10 min. Naudanjau‐ helihapihvi, 6 kappaletta, 0,6 kg Grilli Paistoritilä ja uunipan‐

3 enint. 20 - 30 Aseta ritilä uunin kol‐ mannelle tasolle ja uu‐ nipannu toiselle tasol‐ le. Käännä ruokaa keittoajan puolivälissä. Esikuumenna uunia 10 min.

10. HOITO JA PUHDISTUS

VAROITUS! Lue turvallisuutta koskevat luvut.

10.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen. Puhdista ja tarkista uunin sisätilan kehyksen ympärillä oleva luukun tiiviste. Puhdista metallipinnat puhdistusaineella. Poista tahrat miedolla pesuaineella. Jokapäiväinen käyttö Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon. Kosteutta voi tiivistyä laitteen sisälle tai luukun lasilevyihin. Tiivistymistä voit vähentää pitä‐ mällä laitetta päällä 10 minuutin ajan ennen ruokien kypsentämistä. Älä jätä ruokia laittee‐ seen 20 minuuttia pidemmäksi ajaksi. Kuivaa sisäosa pelkällä mikrokuituliinalla jokaisen käyttökerran jälkeen. SUOMI 65Tarvikkeet Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokuituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Varusteita ei saa pestä astianpe‐ sukoneessa. Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunai‐ silla esineillä.

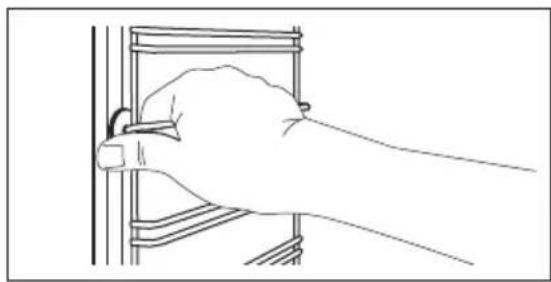

10.2 Irrottaminen: Kannattimet

Poista kannattimet uunin puhdistamiseksi.

1. vaihe Kytke uuni pois päältä ja odota, että

2. vaihe Vedä uunipeltien kannattimen etuosa

3. vaihe Vedä uunipeltien kannatinkiskon taka‐

osa irti sivuseinästä ja poista se.

4. vaihe Asenna hyllytuet päinvastaisessa jär‐

10.3 Käyttöohje: Vesipuhdistus

Tämä puhdistustoiminto poistaa jäljelle jääneen rasvan ja ruokajäämät uunista kosteuden avulla.

3. vaihe Aseta lämpötilaksi 90 °C.

4. vaihe Anna uunin käydä 30 minuuttia.

5. vaihe Kytke uuni pois päältä.

6. vaihe Odota, kunnes uuni on jäähtynyt. Puh‐

dista uunitila pehmeällä liinalla.

10.4 Irrottaminen ja asentaminen: Luukku

Uunin luukussa on kaksi lasipaneelia. Voit irrottaa uunin luukun ja sisäisen lasipaneelin sen puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista. HUOMIO! Älä käytä uunia ilman lasipaneeleja. 66 SUOMI1. vaihe Avaa luukku kokonaan auki ja pidä kiinni mo‐ lemmista saranoista.

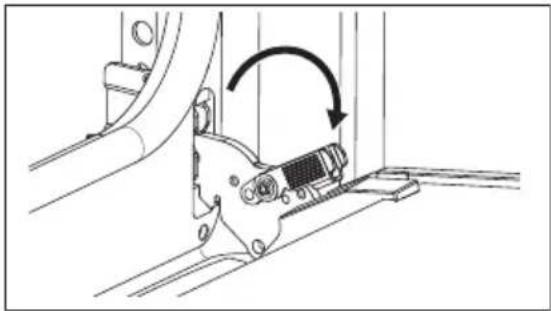

2. vaihe Nosta ja vedä lukituksia, kunnes ne napsah‐

3. vaihe Sulje uunin luukku puoliväliin sen ensimmäi‐

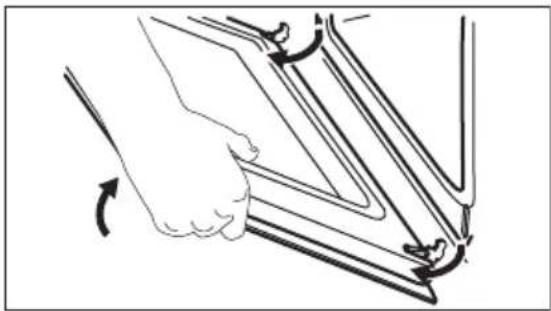

seen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.

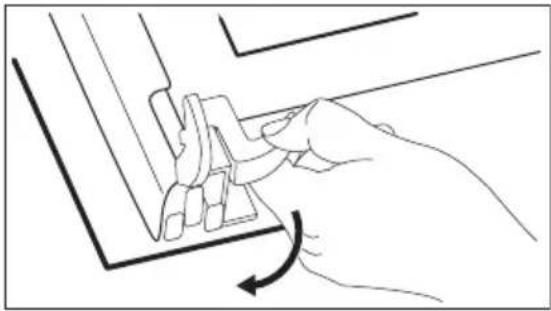

4. vaihe Aseta luukku tasaiselle alustalle pehmeän

kankaan päälle ja vapauta lukitusjärjestelmä, jotta voit irrottaa sisäisen lasipaneelin.

5. vaihe Käännä kiinnittimiä 90° ja vedä ne irti paikoil‐

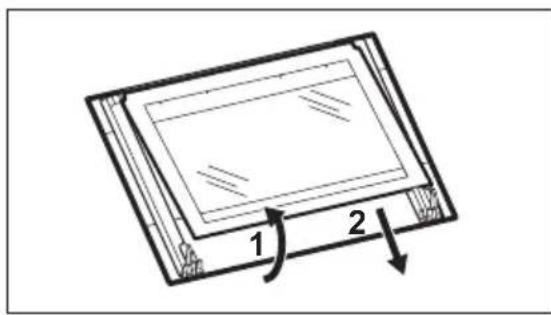

taan. 90° SUOMI 676. vaihe Nosta lasipaneelia ensin varovasti ja sittenpoista se.

7. vaihe Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa

pestä astianpesukoneessa.8. vaihe Asenna lasipaneeli ja uunin luukku takaisin paikalleen puhdistuksen jälkeen.Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.Luukun reunalista napsahtaa paikoilleen.Varmista, että asennat sisäisen lasipaneelin oikeinpaikalleen.

10.5 Vaihtaminen: Lamppu

VAROITUS! Sähköiskun vaara. Lamppu voi olla kuuma. Ennen lampun vaihtamista: 1. vaihe 2. vaihe 3. vaiheKytke uuni pois päältä. Odota, kun‐nes uuni on jäähtynyt.Irrota uunin pistoke pistorasiasta. Peitä uunin pohja kankaalla. Takalamppu 1. vaihe Irrota suojalasi kiertämällä sitä.2. vaihe Puhdista lampun kansi.3. vaihe Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.4. vaihe Asenna lasinen kansi.

68 SUOMI11. VIANMÄÄRITYS

VAROITUS! Lue turvallisuutta koskevat luvut.

11.1 Käyttöhäiriöt...

Mikäli laitteessa ilmenevää ongelmaa ei ole kuvattu tässä taulukossa, ota yhteyttä valtuutettuun huoltoliikkeeseen. Ongelma Tarkista, jos… Uuni ei kuumene. Sulake on palanut. Luukun tiiviste on vialli‐ nen. Älä käytä uunia. Ota yh‐ teyttä valtuutettuun huol‐ toliikkeeseen. Lamppu ei toimi. Lamppu on palanut.

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta. Suosittelemme, että kirjoita tiedot tähän: Malli (Mod.): ......................................... Tuotenumero (PNC) ......................................... Sarjanumero (S.N.) .........................................

12. ENERGIATEHOKKUUS

12.1 Tuotetiedot ja tuotteen tietolomake

Toimittajan nimi Zanussi Mallin tunniste ZOHIC0X2 944068367 ZOHKC0K2 944068369 ZOHKC0X2 944068368 Energiatehokkuusluokka 95.1 Energiatehokkuusluokka A Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0.89kWh/kierros Energiankulutus vakiokuormalla, tuuletintila 0.78kWh/kierros Pesien lukumäärä 1 Lämpölähde Sähkö Äänimer.voimak 65l Uunityyppi Kalusteeseen asennettava uuni Massa ZOHIC0X2 26.5kg ZOHKC0K2 27.7kg ZOHKC0X2 26.5kg SUOMI 69IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja gril‐ lit – Menetelmiä tehon mittaukseen.

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa. Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan. Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi. Jos vain mahdollista, älä esikuumenna laitetta ennen ruokien asettamista uuniin. Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia. Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi. Jäännöslämpö Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka- aineksien kypsentämistä. Lämmitä muita ruokalajeja jälkilämpöä käyttäen. Ruoan lämpimänä pitoon Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää aterian lämpimänä. Kostea kiertoilma Tämä toiminto säästää energiaa ruoanlaiton aikana.

13. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen. 70 SUOMIVISITEZ NOTRE SITE WEB POUR : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations surle service et les réparations :www.zanussi.com/supportSous réserve de modifications.
