ZOHIC0X2 - Uuni ZANUSSI - Ilmainen käyttöohje ja opas

Merkki	Zanussi
Malli	ZOHIC0X2
Tuotetyyppi	Sisäänrakennettu uuni
Tilavuus	65 L
Mitat (K x L x S)	598 x 594 x 561 mm
Upotusmitat (K x L x S)	590 x 560 x 540 mm
Syvyys oven ollessa auki	1007 mm
Nettopaino	26,5 kg
Energiatehokkuusluokka	A
Energiatehokkuusindeksi	95,1
Energiankulutus (tavanomainen)	0,89 kWh/jakso
Energiankulutus (kiertoilma)	0,78 kWh/jakso
Lämmönlähde	Sähkö
Onteloiden lukumäärä	1
Ritilätasojen lukumäärä	4
Kypsennystilat	Kiertoilmakypsennys, Turbo grilli, Pohjakypsennys, Ylä-/alakuumennus, Grilli, Sulatus, Kosteuskiertoilma
Erikoistoiminnot	Aqua Clean -puhdistus, Turvalämpötilasäädin, Jäähdytystuuletin
Mukana toimitettavat lisävarusteet	Metalliritilä, Paistopelti
Sisävalaistus	Vaihdettava lamppu (kestää 300 °C)
Luukun lasien lukumäärä	2 (irrotettavat)
Huolto	Aqua Clean -puhdistus, irrotettavat ritiläkannattimet, irrotettava luukku
Turvallisuus	Lapsilukko, turvalämpötilasäädin, luukun lukitus
Korjattavuus	Varaosat saatavana valtuutetun huollon kautta

Usein kysytyt kysymykset - ZOHIC0X2 ZANUSSI

Kuinka säädän kypsennystilan ZOHIC0X2-uunissa?

Käännä kypsennystilojen säätönuppia valitaksesi halutun toiminnon (esim. kiertoilmakypsennys, grilli), käännä sitten lämpötilan säätönuppia asettaaksesi lämpötilan. Kun kypsennys on päättynyt, käännä molemmat nupit Off-asentoon.

Mitä tehdä, jos uuni ei lämpene?

Tarkista ensin, ettei sulake ole palanut. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltopalveluun.

Kuinka puhdistan uunin Aqua Clean -toiminnolla?

Kaada 150 ml vettä uunin ontelon pohjalle, valitse Aqua Clean -puhdistus -toiminto (tai Ylä-/alakuumennus), säädä lämpötila 90 °C ja anna toimia 30 minuuttia. Pyyhi sitten ontelo pehmeällä liinalla.

Kuinka vaihdan uunin lampun?

Sammuta uuni, odota sen jäähtymistä ja irrota virtajohto. Kierrä lasisuojusta irti. Vaihda lamppu sopivaan (kestää 300 °C) ja aseta lasisuoja takaisin.

Voinko käyttää alumiinifoliota uunin pohjalla?

Ei, älä koskaan aseta alumiinifoliota suoraan uunin ontelon pohjalle. Se voi vahingoittaa emalia ja vaikuttaa kypsennykseen.

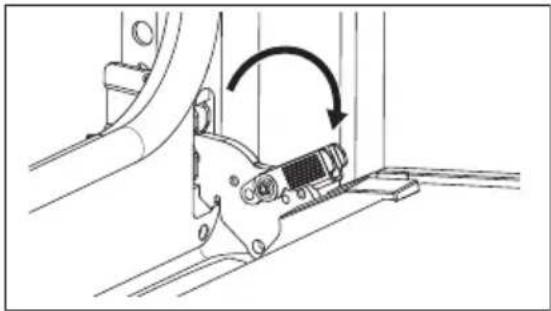

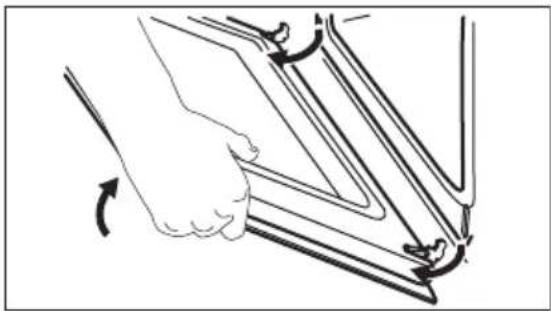

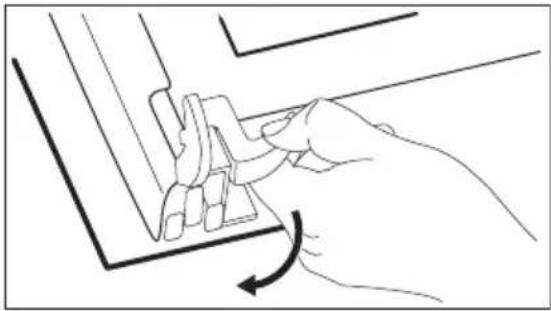

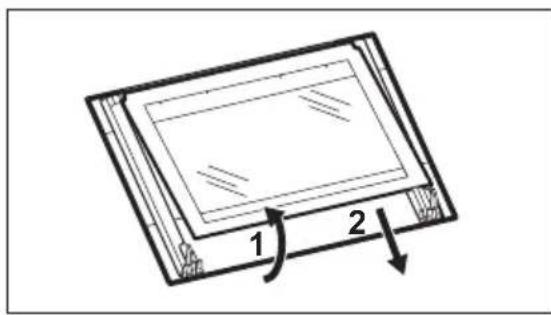

Kuinka irrotan uunin luukun puhdistusta varten?

Avaa luukku kokonaan, nosta saranoiden salvat ylös naksahdukseen asti, sulje luukku puoliväliin ja nosta se irti. Aseta se liinalle, poista kiinnikkeet ja sisempi lasilevy. Pese saippuavedellä ja kokoa takaisin päinvastaisessa järjestyksessä.

Mitä lisävarusteita toimitetaan ZOHIC0X2-uunin mukana?

Uunin mukana toimitetaan metalliritilä ja paistopelti. Nämä lisävarusteet sopivat kaikkiin kypsennystiloihin.

Kuinka käytän kosteuskiertoilmatoimintoa energian säästämiseksi?

Valitse Kosteuskiertoilma -tila. Tämä toiminto vähentää energiankulutusta. Käytä tummia ja heijastamattomia vuokia parhaan tuloksen saavuttamiseksi. Noudata käyttöohjeen kypsennystaulukoita.

Uuni pitää ääntä käytön aikana, onko se normaalia?

Kyllä, jäähdytystuuletin käynnistyy automaattisesti jäähdyttääkseen pintoja. Tämä ääni on normaali ja loppuu, kun uuni jäähtyy.

Mikä on ZOHIC0X2-uunin energialuokka?

Uuni on energialuokaltaan A, energiatehokkuusindeksi on 95,1. Kulutus on 0,89 kWh/jakso tavanomaisessa tilassa ja 0,78 kWh/jakso kiertoilmassa.

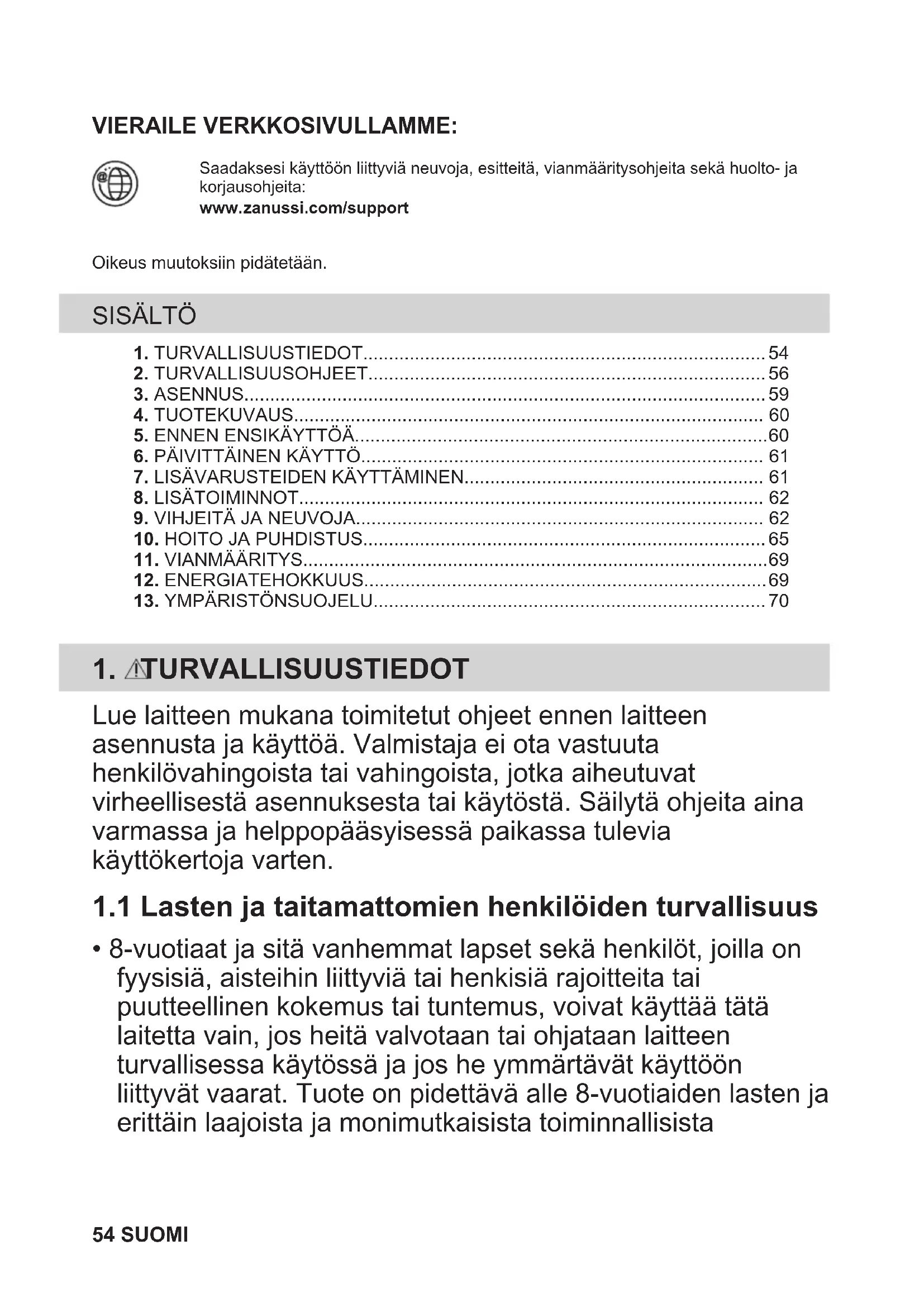

KÄYTTÖOHJE ZOHIC0X2 ZANUSSI

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....54
2. TURVALLISUUSOHJEET 56
3. ASENNUS....59
4. TUOTEKUVAUS....60
5. ENNEN ENSIKÄYTTÖÄ....60
6. PÄIVITTÄINEN KÄYTTÖ....61
7. LISÄVARUSTEIDEN KÄYTTÄMINEN....61
8. LISÄTOIMINNOT 62
9. VIHJEITÄ JA NEUVOJA....62
10. HOITO JA PUHDISTUS....65
11. VIANMÄÄRITYS....69
12. ENERGIATEHOKKUUS....69
13. YMPÄRISTÖNSUOJELU....70

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista

rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.
• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.
• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Vältä koskettamasta lämpövastuksia tai laitteen sisätilan pintoja.

• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.

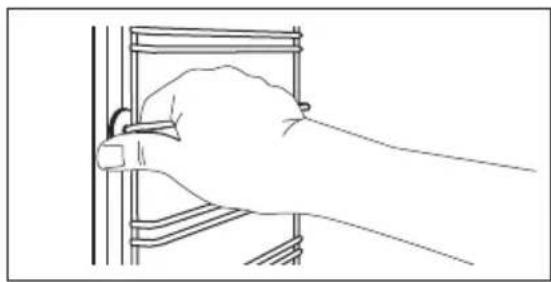

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Tarkista ennen laitteen asentamista, että laitteen luukku avautuu esteettä.
• Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä.

Kaapin vähimmäiskorkeus (työtason alla olevan kaapin vähimmäiskorkeus)

590 (600) mm

Kaapin leveys 560 mm

Kaapin syvyys 550 (550) mm

Laitteen etuosan korkeus 598 mm

Laitteen takaosan korkeus 579 mm

Laitteen etuosan leveys 594 mm

Laitteen takaosan leveys 558 mm

Laitteen syvyys 561 mm

Laitteen asennussyvyys 540 mm

Leveys luukun ollessa auki 1007 mm

Tuuletusaukon vähimmäis- koko. Aukko alaosassa ta- kana 560x20 mm

Virtajohdon pituus. Johto 1100 mm sijaitsee oikeassa kulmas- sa takana

Kiinnitysruuvit 4x25 mm

2.2 Sähkökytkentä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.

• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.

• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Laitteen mukana toimitetaan päävirtajohto ja pääpistoke.

Asennuksen tai vaihdon käytettävissä olevat johtotyypit Euroopassa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko:

Kokonaisteho (W) Virtajohdon poikki-pinta-ala (mm²)

enintään 1 380 3x0.75

enintään 2 300 3x1

enintään 3 680 3x1.5

Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä kohdista painetta avoimeen oveen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laite voi muutoin vaurioitua.

- Estä emalipinnan vaurioituminen tai haalistuminen:

• Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.
  – Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa.
• Älä laita vettä suoraan kuumaan laitteeseen.

• Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
  – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Laitteen luukku on pidettävä suljettuna käytön aikana.
• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

2.5 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.7 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.
• Poista luukun lukitus, jotta lapset, tai lemmikit eivät jäisi loukkuun laitteen sisälle.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asentaminen kalusteeseen

(*mm)

(*mm)

3.2 Uunin kiinnittäminen kaappiin

Ruoanlaittovälineille, kakkuvuokat, paistit.

1 Käyttöpaneeli
2 Virran merkkivalo / symboli
3 Uunitoimintojen kiertonuppi
4 Säätönuppi (lämpötilan valitsemiseen)
5 Lämpötilan merkkivalo / symboli
6 Ilmanvaihtoaukot jäähdytyspuhaltimelle
7 Lämpövastus
8 Lamppu
9 Puhallin
10 Lokero – vesipuhdistussäiliö
11 Hyllykannatin, irrotettava
12 Hyllytasot

• Paistolevy

Kakuille ja kekseille.

5. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Ennen ensimmäistä käyttökertaa

Uunista voi tulla hajua ja savua esikuumennuksen aikana. Varmista huoneen hyvä tuuletus.

1. vaihe

2. vaihe

Puhdista uuni Esikuumenna tyhjä uuni

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet uunista.

2. Puhdista uuni ja sen varusteet pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.

3. Aseta toiminnon enimmäislämpötila: Aika: 1 tunti.

4. Aseta toiminnon enimmäislämpötila: Aika: 15 min.

Kytke uuni pois päältä ja odota, että se jäähtyy. Aseta varusteet ja irrotettavat uunipeltien kannattimet uuniin.

6. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Asettaminen: Uunitoiminto

1. vaihe Käännä uunin toimintojen väännintä uunitoiminnon valitsemiseksi.
2. vaihe Valitse lämpötila kääntämällä väännin- tä.
3. vaihe Kun ruoka on valmista, käännä vääntimet Off-asentoon uunin sammuttami-seksi.

6.2 Uunitoiminnot

Uunitoimin- to

Käyttökohde

Pois päältä - asento

Uuni on kytketty pois päältä.

Kiertoilma

Saman paistolämpötilan vaativien ruokien paistaminen samanaikaisesti useammalla kannatintasolla ilman, että tuoksut sekoittuvat.

Tehogrillaus

Isohkojen, luisten liha- tai lintupais- tien paistamiseen yhdessä ritilää- sennossa. Gratinointi ja ruskistus.

Alalämpö

Kakkujen paistamiseksi rapealla pohjalla ja ruoan säilömiseksi.

Uunitoimin- to

Käyttökohde

Ylä-/alalämpö / Vesipuhdistus

Kypsentäminen ja paistaminen yhdellä tasolla. Katso kohdasta "Hoito ja puhdistus" lisätietoa seuraavasta: Aqua Clean.

Grilli

Ohuiden ruokien grillaus ja leivän paahtaminen.

Sulatus

Ruoan, (hedelmien ja vihannesten) sulattaminen. Sulatusaikaan vaikut- tavat pakastetun ruoan määrä ja koko.

Kostea kiertoil- ma

Tämä toiminto säästää energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, uunin sisälämpötila voi poiketa lämpötila-asetuksesta. Kuumennusteho voi laskea. Katso lisätietoa luvusta "Päivittäinen käyttö", Huomautus: Kostea kiertoilma.

6.3 Huomautus: Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti:

IEC/EN 60350-1

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri.

Ruoanlaitto-ohjeet ovat luvussa "Neuvoja ja vinkkejä"Kostea kiertoilma. Yleissuosituksia energiansäästämiseksi on luvussa "Energiatehokkuus".

7. LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta. Nämä lovet toimivat myös kaatumisen

estämisessä. Ritilän korkea reunus estää keittoastioiden luisumisen hyllyltä.

Paistoritilä:

Paina ritilä liukukiskojen väliin kannatinkiskoon ja varmista, että jalat osoittavat alaspäin.

Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin.

8.1 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitäökseen laitteen pinnat viileinä. Jos kytket laitteen pois päältä, jäähdytyspuhallin pysähtyy.

8.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen

ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

Lue turvallisuutta koskevat luvut.

9.1 Ruoanlaittoon liittyviä suosituksia

Uunissa on neljä kannatintasoa.

Laske kannatintasot uunin pohjasta alkaen.

Uunisi voi paistaa eri tavalla kuinkunentinenaiemminlaitteesi.säätämiseen.

Kakkujen leipominen

Älä avaa uunin luukkua ennen kuin 3/4 asetetusta kypsennysajasta on kulunut.

Jos käytät samanaikaisesti kahta leivinpeltiä, pidä niiden välissä yksi tyhjä taso.

Liha- ja kalaruokien valmistaminen

Anna lihan jäähtyä noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.

Lisää hieman vettä syvään pannuun paistamisen aikana, jotta uuniin ei muodostuisi liikaa savua. Ehkäise savun tiivistymistä lisäämällä vettä aina, kun vesi haihtuu pois.

Kypsentämisajat

Kypsentämisaika määräytyy ruokalajin, sen koostumuksen ja määrän mukaan.

Tarkkaile kypsennyksen alussa välineiden toimintaa. Yritä löytää keittovälineillesi, resepteillesi ja ruoan määrille sopivimmat asetukset (lämpöasetus, kypsennysaika), kun käytät tätä laitetta.

9.2 Kostea kiertoilma – suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne absorboivat enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna.

Tumma, heijastamaton 28 cm halkaisija

Tumma, heijastamaton 26 cm halkaisija

Keramiikka halkaisija 8 cm, korkeus 5 cm

Tumma, heijastamaton 28 cm halkaisija

9.3 Kostea kiertoilma

Noudata alla olevan taulukon ehdotuksia parhaan tuloksen saavuttamiseksi.

(°C) (min)

Makeat sämpylät, 12 kappaletta

leivinpelti tai uunipannu 180 2 35 - 40

Sämpylät, 9 kappaletta leivinpelti tai uunipannu 180 2 35 - 40

Pizza, pakaste, 0,35 ritilä 220 2 35 - 40 kg

Kääretorttu leivinpelti tai uunipannu 170 2 30 - 40

Brownie leivinpelti tai uunipannu 180 2 30 - 40

Kohokas, 6 kappaletta keraamiset annosvuoat ritiläl- 200 3 30 - 40 lä

Torttupohja torttuvuoka ritilällä 170 2 20 - 30

Victoria-voileipä uunivuoka ritilällä 170 2 35 - 45

Höyrytetty kala, 0,3 kg leivinpelti tai uunipannu 180 3 35 - 45

Kokonainen kala, 0,2 leivinpelti tai uunipannu 180 3 35 - 45 kg

	(°C) (min)
Kalafilee, 0,3 kg pizzapannu ritilällä 180 3 35 - 45
Haudutettu liha, 0,25 kg	leivinpelti tai uunipannu 200 3 40 - 50
Shashlik, 0,5 kg leivinpelti tai uunipannu 200 3 25 - 35
Pikkuleivät, 16 kappa-letta	leivinpelti tai uunipannu 180 2 20 - 30
Macaron leivos, 20 kappaletta	leivinpelti tai uunipannu 180 2 40 - 45
Muffinssit, 12 kappa-letta	leivinpelti tai uunipannu 170 2 30 - 40
Suolaiset leivonnaiset, 16 kappaletta	leivinpelti tai uunipannu 170 2 35 - 45
Murotaikinapikkuleivät, 20 kappaletta	leivinpelti tai uunipannu 150 2 40 - 50
Pikkutortut, 8 kappalet-ta	leivinpelti tai uunipannu 170 2 20 - 30
Vihannekset, haudute-tut, 0,4 kg	leivinpelti tai uunipannu 180 3 35 - 40
Kasvismunakas pizzapannu ritilällä 200 3 30 - 45
Välimeren vihannek-set, 0,7 kg	leivinpelti tai uunipannu 180 4 35 - 40

9.4 Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

				(°C) (min)
Pienet kakut, 20 kpl/leivinpelti	Ylä-/alalämpö Leivinpelti 3 170 20 - 35 -
Pienet kakut, 20 kpl/leivinpelti	Kiertoilma Leivinpelti 3 160 20 - 35 -
Pienet kakut, 20 kpl/leivinpelti	Kiertoilma Leivinpelti 1 ja 3 160 20 - 35 -
Omenapii-rakka, 2 vuokaa ∅20 cm	Ylä-/alalämpö Paistoritilä 1 170 70 - 90 -

Omenapii-rakka, 2 vuokaa ∅20 cm	Kiertoilma Paistoritilä 2 160 70 - 90 -
Sokerikakku,kakkuvuoka∅26 cm	Ylä-/alalämpö Paistoritilä 2 170 35 - 45 -
Sokerikakku,kakkuvuoka∅26 cm	Kiertoilma Paistoritilä 2 160 35 - 45 -
Murokeksit Ylä-/alalämpö Leivinpelti 3 150 20 - 35 Esikuumenna uunia 10				min.
Murokeksit Kiertoilma Leivinpelti 3 150 20 - 35 Esikuumenna uunia 10				min.
Paahtoleipä Grilli Paistoritilä 3 enint. 1 - 5 Esikuumenna uunia 10				min.
Naudanjau-helihapihvi, 6kappaletta,0,6 kg	Grilli Paistoritiläja uunipan-nu	3 enint. 20 - 30 Aseta ritiä uunin kol-		mannelle tasolle ja uunipannu toiselle tasolle. Käännä ruokaa keittoajan puolivälissä.Esikuumenna uunia 10 min.

10. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen. Puhdista ja tarkista uunin sisätilan kehyksen ympärillä oleva luukun tiiviste.

Puhdista metallipinnat puhdistusaineella.

Poista tahrat miedolla pesuaineella.

Jokapäiväinen käyttö

Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

Kosteutta voi tiivistyä laitteen sisälle tai luukun lasilevyihin. Tiivistymistä voit vähentää pitämällä laitetta päällä 10 minuutin ajan ennen ruokien kypsentämistä. Älä jätä ruokia laitteeseen 20 minuuttia pidemmäksi ajaksi. Kuivaa sisäosa pelkällä mikrokituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokuituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Varusteita ei saa pestä astianpesukoneessa.

Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

10.2 Irrottaminen: Kannattimet

Poista kannattimet uunin puhdistamiseksi.

1. vaihe Kytke uuni pois päältä ja odota, että se jäähtyy.
2. vaihe Vedä uunipeltien kannattimen etuosa irti sivuseinästä.

1. vaihe Vedä uunipeltien kannatinkiskon taka- osa irti sivuseinästä ja poista se.

2. vaihe Asenna hyllytuet päinvastaisessa jär- jestyksessä.

10.3 Käyttöohje: Vesipuhdistus

Tämä puhdistustoiminto poistaa jäljelle jääneen rasvan ja ruokajäämät uunista kosteuden avulla.

1. vaihe Kaada vesi lokeroon: 150 ml.

2. vaihe Aseta toiminto:

3. vaihe Aseta lämpötilaksi 90 °C.

4. vaihe Anna uunin käydä 30 minuuttia.
5. vaihe Kytke uuni pois päältä.
6. vaihe Odota, kunnes uuni on jäähtynyt. Puh- dista uunitila pehmeällä liinalla.

10.4 Irrottaminen ja asentaminen: Luukku

Uunin luukussa on kaksi lasipaneelia. Voit irrottaa uunin luukun ja sisäisen lasipaneelin sen puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO!

Älä käytä uunia ilman lasipaneeleja.

1. vaihe Avaa luukku kokonaan auki ja pidä kiinni mo- lemmista saranoista.
2. vaihe Nosta ja vedä lukituksia, kunnes ne napsah- tavat.
3. vaihe Sulje uunin luukku puoliväliin sen ensimmäi- seen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.
4. vaihe Aseta luukku tasaiselle alustalle pehmeän kankaan päälle ja vapauta lukitusjärjestelmä, jotta voit irrottaa sisäisen lasipaneelin.
5. vaihe Käännä kiinnittimiä 90° ja vedä ne irti paikoil- taan.

1. vaihe Nosta lasipaneelia ensin varovasti ja sitten poista se.

1. vaihe Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.

2. vaihe Asenna lasipaneeli ja uunin luukku takaisin paikalleen puhdistuksen jälkeen.

Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.

Luukun reunalista napsahtaa paikoilleen. Varmista, että asennat sisäisen lasipaneelin oikein paikalleen.

10.5 Vaihtaminen: Lamppu

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

Ennen lampun vaihtamista:

1. vaihe 2. vaihe 3. vaihe

Kytke uuni pois päältä. Odota, kunnes uuni on jäähtynyt. Irrota uunin pistoke pistorasiasta. Peitä uunin pohja kankaalla.

Takalamppu

1. vaihe Irrota suojalasi kiertämällä sitä.

2. vaihe Puhdista lampun kansi.

3. vaihe Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.

4. vaihe Asenna lasinen kansi.

11. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

11.1 Käyttöhäiriöt...

Mikäli laitteessa ilmenevää ongelmaa ei ole kuvattu tässä taulukossa, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Ongelma Tarkista, jos...

Uuni ei kuumene. Sulake on palanut.
Luukun tiiviste on viallinen.	Älä käytä uunia. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
Lamppu ei toimi. Lamppu on palanut.

11.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (Mod.):

Tuotenumero (PNC)

Sarjanumero (S.N.)

12. ENERGIATEHOKKUUS

12.1 Tuotetiedot ja tuotteen tietolomake

Toimittajan nimi Zanussi
Mallin tunniste	ZOHIC0X2 944068367ZOHKC0K2 944068369ZOHKC0X2 944068368
Energiatehokkuusluokka 95.1
Energiatehokkuusluokka A
Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0.89kWh/kierros
Energiankulutus vakiokuormalla, tuuletintila 0.78kWh/kierros
Pesien lukumäärä 1
Lämpölähde Sähkö
Äänimer.voimak 65I
Uunityyppi Kalusteeseen asennettava uuni
Massa	ZOHIC0X2 26.5kg
	ZOHKC0K2 27.7kg
	ZOHKC0X2 26.5kg

IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

12.2 Energiansäästö

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi.

Jos vain mahdollista, älä esikuumenna laitetta ennen ruokien asettamista uuniin.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päätymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää aterian lämpimänä.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

13. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

VISITEZ NOTRE SITE WEB POUR :

Ofenfunkti- Gerät on

Aus-Position

Ofenfunkti- Gerät on

Unterhitze
