Soort product	Inbouwoven
Merk	Zanussi
Model	ZOP38903XD
Afmetingen (H x B x D)	59,5 x 59,5 x 56,5 cm (schatting)
Inhoud	Ongeveer 71 liter (schatting)
Gewicht	Ongeveer 35 kg (schatting)
Voeding	230 V / 50 Hz / 16 A (schatting)
Totaal vermogen	Maximaal 3680 W (volgens tabel kabeldoorsnede)
Kabeltype	H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F
Display	Elektronische timer met klok
Kookfuncties	Hetelucht, Natuurlijke convectie, Grill, Turbo grill, Pulsaties, Sterke grill, Bodem, Vlees, Warmhouden, Ontdooien
Speciale functies	Snel voorverwarmen, Pyrolyse, Automatische uitschakeling
Klokfuncties	Tijd, Timer, Duur, Einde
Aantal roosterstanden	5
Binnenverlichting	Halogeenlamp 25 W / 300 °C
Meegeleverde accessoires	Metalen rooster, Bakplaat, Braad-/grillschaal
Reiniging	Pyrolyse (2 niveaus: P1 1u30, P2 2u30)
Deur	Verwijderbaar, 4 glaspanelen
Veiligheid	Kinderslot, Veiligheidsthermostaat, Automatische uitschakeling
Energielabel	A+ (schatting)
Repareerbaarheidsindex	8,6 / 10 (schatting)
Land van fabricage	Europa (schatting)
Garantie	2 jaar (standaard)

Veelgestelde vragen - ZOP38903XD ZANUSSI

Hoe stel ik de klok van de oven ZOP38903XD in?

Na de eerste inschakeling of een stroomonderbreking knippert het symbool ⏻. Druk op + of - om de tijd in te stellen. Om later de tijd te wijzigen, druk meerdere keren op ⏻ totdat het symbool knippert en stel dan in met + of -.

Hoe gebruik ik de pyrolyse reiniging?

Verwijder alle accessoires en roostersteunen. Selecteer de Pyrolyse-functie door meerdere keren op □ te drukken. Kies P1 (1u30) voor een licht vervuilde oven of P2 (2u30) voor een zwaar vervuilde oven. Druk op de startknop. De deur vergrendelt automatisch. Na afloop blijft de deur vergrendeld tot het afkoelen.

Wat te doen als er een foutcode wordt weergegeven?

Schakel het apparaat uit via de stroomonderbreker of zekering en zet het weer aan. Als de code opnieuw verschijnt, neem dan contact op met de klantenservice. De codes duiden op een elektronische fout.

Hoe activeer ik het kinderslot?

Schakel het apparaat uit. Druk tegelijkertijd op de toetsen □ en - totdat 'SAFE' wordt weergegeven. Om uit te schakelen, herhaal de handeling.

Welke accessoires worden meegeleverd met de oven?

De oven wordt geleverd met een metalen rooster, een bakplaat en een braad-/grillschaal.

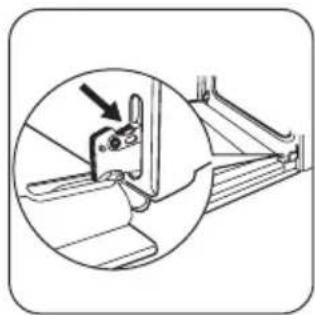

Hoe verwijder en reinig ik de ovendeur?

Open de deur volledig, til de hendels van de scharnieren op, sluit de deur half en trek deze naar voren. Leg hem op een zachte doek, ontgrendel het vergrendelingssysteem, draai de bevestigingen 90°, en verwijder de glaspanelen. Reinig met zeepwater en droog. Monteer in omgekeerde volgorde, let op de positie van het decorpaneel.

Hoe vervang ik de verlichtingslamp?

Schakel de oven uit en trek de stekker uit het stopcontact. Draai de glazen diffuser naar links om te verwijderen. Vervang de lamp door een halogeenlamp die bestand is tegen 300 °C (zelfde type). Reinig de diffuser en plaats deze terug.

Waarom wordt de oven niet warm?

Controleer of het apparaat is ingeschakeld, de klok is ingesteld, het kinderslot is uitgeschakeld en de automatische uitschakeling niet actief is. Als de zekering is doorgebrand, vervang deze dan. Als de demod stand is ingeschakeld (display ▶ of ⏻), schakel deze uit door 2 seconden op ⏻ te drukken en vervolgens tegelijkertijd op ⏻ en - totdat het lampje uitgaat.

Wat is de functie van restwarmte?

Met de functie Duur (I→I) schakelt de oven automatisch een paar minuten voor het einde van de ingestelde tijd uit om de restwarmte te gebruiken. Dit bespaart energie. Deze functie is alleen actief als de ingestelde duur langer is dan 20 minuten.

Hoe schakel ik het toetssignaal uit?

Schakel het apparaat uit. Druk tegelijkertijd ongeveer 2 seconden op de toetsen □ en + totdat er een geluidssignaal klinkt. Om opnieuw in te schakelen, herhaal dezelfde handeling.

GEBRUIKSAANWIJZING ZOP38903XD ZANUSSI

NL Gebruiksaanwijzing 2
FR Notice d'utilisation 25
DE Benutzerinformation 48

Oven

Four

Backofen

USER MANUAL

Inhoud

Veiligheidsinformatie	2
Veiligheidsvoorschriften	3
Beschrijving van het product	6
Voor het eerste gebruik	6
Dagelijks gebruik	7
Klokfuncties	9

Extra functies	10
Nuttige aanwijzingen en tips	10
Onderhoud en reiniging	18
Problemen oplossen	21
Montage	22
Milieubescherming	24

Wijzigingen voorbehouden.

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

⚠ Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan van een volwassene of van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

Algemene veiligheid

- Van binnen wordt het apparaat heet als het in werking is. Raak de verwarmingselementen in het apparaat niet aan. Gebruik altijd

ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Zet de stroomtoevoer uit alvorens onderhoud te plegen.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Overtollige voedselresten moeten verwijderd worden alvorens de pyrolytische reiniging te starten. Verwijder alle onderdelen van de oven.
• Om de inschuifrailen te verwijderen trekt u eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Installeer de inschuifrail in de omgekeerde volgorde.

Veiligheidsvoorschriften

Montage

Waarschuwing! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn mee-geleverd met het apparaat.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstalleerd.
• De zijkanten van het apparaat moeten naast apparaten of units staan van dezelfde hoogte.

Aansluiting op het elektriciteitsnet

Waarschuwing! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Neem contact op met de serviceafdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat, met name niet als deze heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Sluit de stroomstekker niet aan op een losse stroomaansluiting.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.

Gebruik

Waarschuwing! Gevaar op letsel,

brandwonden, elektrische schokken of een explosie.

- Gebruik dit apparaat in een huishoudelijke omgeving.

- De specificatie van het apparaat mag niet worden veranderd.

- Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

- Laat het apparaat tijdens het gebruik niet onbeheerd achter.

- Schakel het apparaat telkens na gebruik uit.

- Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hete lucht ontsnappen.

- Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen kracht uit op een geopende deur.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Houd de deur van het apparaat altijd dicht als het apparaat in werking is.
• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gebruikt, kan er alcohol-luchtmengsel ontstaan.
• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

Waarschuwing! Risico op schade aan het apparaat.

- Om schade of verkleuring van het email te voorkomen:

• Zeg geen kookgerei of andere voorwerpen direct op de bodem van het apparaat.
• Leg geen aluminiumfolie op de bodem van het apparaat.
• Plaats geen water direct in het hete apparaat.
• Haal vochtige schotels en eten uit het apparaat als u klaar bent met koken.
• Wees voorzichtig bij het verwijderen of bevestigen van accessoires.

- Verkleuring van het email heeft geen ongewenst effect op de werking van het apparaat. Dit is geen defect dat geldt voor het recht op garantie.

- Gebruik een diepe braadpan voor vochtige taarten. Fruitsappen kunnen permanente vlekken maken.

Onderhoud en reiniging

Waarschuwing! Gevaar voor letsel, brand en schade aan het apparaat.

- Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-handelingen verricht.

- Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met de service-afdeling.
• Wees voorzichtig bij het verwijderen van de deur uit het apparaat. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Resterend vet of voedsel in het apparaat kan brand veroorzaken.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Raadpleeg als u een ovenspray gebruikt eerst de aanwijzingen op de verpakking.
• Reinig niet het katalytisch emaille (indien van toepassing) met een schoonmaakmiddel.

Pyrolytische reiniging

Waarschuwing! Gevaar voor brandwonden.

• Voordat u de pyrolytische zelfsreinigingsfunctie of de functie Het eerste gebruik uitvoert, moet u eerst de volgende items uit de binnenkant oven verwijderen:
• Eventueel grote hoeveelheden etensresten, olie of gemorst vet / afzetttingen
• Eventueel verwijderbare objecten (inclusief plateaus, zijrails, etc., die met het product zijn meegeleverd), in het bijzonder potten en pannen met antiaanbaklaag, ovenroosters, kookgerei, etc.
• Lees zorgvuldig alle instructies voor pyrolytische reiniging.
• Houd kinderen uit de buurt van het apparaat als de pyrolytische reiniging in werking is. Het apparaat wordt zeer heet.
• Pyrolytische reiniging wordt uitgevoerd onder hoge temperaturen waarbij er rook van kookresten en constructiematerialen kan komen. Daarom gelden de volgende aanbevelingen voor consumenten:

• Zorg voor goede ventilatie tijdens en na elke pyrolytische reiniging.

• Zorg tijdens en na het eerste gebruik bij maximumtemperatuur voor voldoende verluchting.

• Houd huisdieren (met name vogels) uit de buurt van het apparaat tijdens en na de pyrolytische reiniging en gebruik eerst een programma bij maximale temperatuur in een goed geventileerde ruimte.

• In tegenstelling tot mensen, kunnen bepaalde vogels en reptielen zeer gevoelig zijn voor mogelijke rookgassen die tijdens het reini-gingsproces van alle pyrolytische ovens wor-den uitgestoten.

• Kleine huisdieren kunnen ook zeer gevoelig zijn voor de plaatselijke temperatuurwijzigingen in de nabijheid van alle pyrolytische ovens wanneer de pyrolytische reiniging in werking is.
• Anti-aanbaklagen in potten en pannen, schalen, keukengerei, enz. kunnen worden beschadigd door de hoge temperatuur van het pyrolytische reinigingsproces van alle pyrolytische ovens en kunnen mogelijk ook kleine hoeveelheden schadelijke gassen veroorza-ken.
• Rookgassen die vrijkomen uit alle pyrolytische ovens / kookresten zoals beschreven, zijn niet schadelijk voor mensen, inclusief zui-gelingen of personen met medische aandoen-ningen.

Binnenverlichting

- De gloeilampen of halogeenlampen in dit apparaat zijn uitsluitend bedoeld voor gebruik in huishoudelijke apparaten. Gebruik deze niet voor andere doeleinden.

Waarschuwing! Gevaar voor elektrische schokken!

• Voordat u het lampje vervangt, dient u de stekker van het apparaat uit het stopcontact te halen.
• Gebruik alleen lampjes met dezelfde specificaties.

Verwijdering

Waarschuwing! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af en gooi dit weg.

- Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.

Beschrijving van het product

1 Elektronische tijdschakelklok 2 Grill

3 Ovenlampje

4 Ventilator

5 Verwijderbare inschuifrails

6 Typeplaatje

7 Inzetniveaus

Ovenaccessoires

- Bakrooster

Voor kookgerei, cake bakblikken en braadvormen.

- Bakplaat

Voor gebak en koekjes.

- Grill- / Braadpan

Voor braden en roosteren of als schaal om vet op te vangen.

Voor het eerste gebruik

Waarschuwing! Zie de veiligheidshoofdstukken.

Eerste reiniging

• Verwijder alle accessoires en verwijderbare inschuifrails (indien van toepassing).
• Reinig het apparaat voor het eerste gebruik.

Belangrijk! Zie het hoofdstuk "Onderhoud en reiniging".

Dagtijd instellen en wijzigen

U moet de tijd instellen voordat u de oven bedient.

Na aansluiting van de oven op het stopcontact en na een stroomstoring knippert het symbool ⏻.

Druk op + of - om de correcte tijd in te stellen.

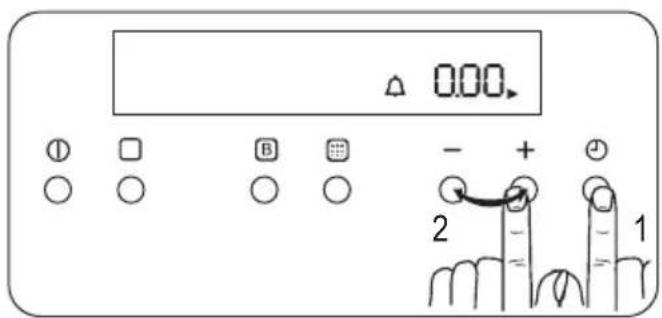

Tijd veranderen

1. Blijf op 📍 drukken tot het symbool knippert.

2. Druk op + of - om de correcte tijd in te stellen.

Na ongeveer 5 seconden stopt het knipperen en geeft de klok de ingestelde tijd van de dag weer.

Voorverwarmen

Warm het lege apparaat voor om het resteren- de vet weg te branden.

1. Selecteer de functie □ en de maximum temperatuur.
2. Laat het apparaat een uur werken.

3. Selecteer de functie □ en de maximum temperatuur.

4. Laat het apparaat 10 minuten werken.

5. Selecteer de functie 📁 en de maximum temperatuur.
6. Laat het apparaat 10 minuten werken.

Dagelijks gebruik

Accessoires kunnen heter worden dan normaal. Het apparaat kan een vreemde geur en rook afgeven. Dit is normaal. Zorg dat er voldoende luchtcirculatie is.

Waarschuwing! Zie de veiligheidshoofdstukken.

Display

1 Bereidingsfunctie
2 Temperatuur
3 Tijd

Knop Functie Beschrijving
➊	Aan/uit Om het apparaat in of uit te schakelen.
	Selectie Een ovenfunctie instellen.
	Snel opwarmen Functie Snel opwarmen inschakelen.
	Pyrolyse Het starten van de pyrolyse.
	Klok De klokfunctie instellen.
- / +	Minus, plus De tijd en temperatuur instellen.

Een ovenfunctie instellen

1. Schakel het apparaat in.
2. Blijf op □ drukken tot het symbool voor de benodigde ovenfunctie knippert.

In het display verschijnt de standaardtemperatuur. Als u deze temperatuur niet binnen ongeveer vijf seconden wijzigt, begint het apparaat te werken.

1. Om de temperatuur te wijzigen, drukt u op + of -.

Temperatuur wijzigen

Het wijzigen van de temperatuur als het apparaat werkt:

1. Druk op toets □. Het symbool ° knippert.
2. Druk op de toets + of - om de temperatuur te wijzigen.

Wanneer u een ovenfunctie instelt, knippert het temperatuursymbool ⚡. Het symbool geeft aan dat de temperatuur in het apparaat toeneemt.

Wanneer het apparaat de ingestelde temperatuur heeft bereikt, weerklinkt er een geluidsignaal en houdt het symbool van de temperatuur op met knipperen.

Ovenfuncties

Ovenfunctie Applicatie
	Verlichting Het ovenlampje activeren zonder een bereidingsfunctie.
	Bereiding met hete lucht	Voor het braden of braden en bakken van gerechten waarvoor dezelfde bereidingstemperatuur nodig is, op meer dan één steunhoogte, zonder dat er smaken worden overgebracht van het ene naar het andere gerecht.
	Traditionele bereiding	Bakken en braden op één ovenniveau. De bovenste en onderste verwarmingselementen worden gelijktijdig ingeschakeld.
	Grillen	Voor het grillen van vlakke levensmiddelen in het midden van het rooster. Voor het maken van toast.
	Circulatiegrill	Voor het bakken van grote stukken vlees. Het grillelement en de ovenventilator werken samen, zodat de hetelucht rond de ge-rechten circuleert.
	Pizzastand Om pizza, quiche of pasteitjes te maken.
	Grill intens	Voor het grillen van plat voedsel in grote hoeveelheden. Voor het maken van toast. Het volledige grillelement wordt geactiveerd.
	Onderwarmte	Voor het bakken van taarten met een knapperige bodem. Alleen het onderste verwarmingselement werkt.
	Vlees	Om vlees te grillen. De bovenste en onderste verwarmingsele-menten worden gelijktijdig ingeschakeld.
	Warm houden Om voedsel warm te houden.
	Ontdooien	Voor het ontdooien van diepvriesvoedsel. Geschikt voor het ont-dooien van kwetsbaar voedsel, bijv. taarten met roomvulling, ijs-taarten, gebak, brood en ander eten dat met gistdeeg is bereid.
	Pyrolyse	De oven reinigen. De hoge temperatuur brandt overgebleven vuil weg. Dit kan nadat de oven is afgekoeld met een doek worden verwijderd.

Restwarmtefunctie

Met de functie Duur1-2schakelt de oven automatisch een paar minuten voor het einde uit. De oven gebruikt de restwarmte om de bereiding te voltooien zonder energieverbruik.

Belangrijk! De functie voor restwarmte is alleen van toepassing als de Duur I→I lager dan 20 minuten is.

Functie Snel opwarmen

Met de functie Snel opwarmen wordt de op- warmtijd verkort. U kunt deze functie gebruiken

met alle ovenfuncties met uitzondering van Warmhouden en Ontdooien. De functie Snel opwarmen werkt alleen als de benodigde temperatuur 100 °C hoger is dan huidige temperatuur in de oven.

Belangrijk! Leg te bereiden levensmiddelen pas in de oven, als het snelverwarmen beëindigd is.

1. Ovenfunctie instellen. Indien nodig de temperatuur wijzigen.

2. Druk op toets B. Op het display verschijnt FHU. De snelwarmfunctie gaat werken.

1. Als de snelwarmfunctie voltooid is, klinkt er een geluidsignaal. FHU gaat uit. De ingestelde ovenfunctie gaat werken.

2. Gerecht in de oven plaatsen.

Klokfuncties

Klokfunctie Toepassing
	Instellen dagtijd Het tijdstip van de dag instellen, wijzigen of controleren.
	Kookwekker Voor het instellen van een afteltijd. Deze functie heeft geen invloed op de werking van de oven.
I→I	Duur Instellen hoe lang het apparaat in werking is.
→I	Eindtijd Instellen wanneer het apparaat wordt uitgeschakeld.

U kunt Duur I→h Eindtijd tegelijkertijd gebruiken om in te stellen wanneer het apparaat moet worden geactiveerd, en vervolgens gedeactiveerd. Stel eerst de Duur I→l en daarna de Eindtijd →l in.

De klokfuncties instellen

1. Stel voor Duur → en Eindtijd - een ovenfunctie en temperatuur in. Dit is niet nodig voor de kookwekker ⚠ . Zie 'Ovenfunctie instellen'.

2. Blijf op ⏻ drukken tot het symbool voor de benodigde klokfunctie knippert.

3. Druk op + of - om de benodigde klokfunctie in te stellen. Het display toont het symbool voor de klokfunctie die u instelt. Wanneer de ingestelde tijd is verlopen, knippert het symbool en klinkt er gedurende twee minuten een geluidsignaal.

Bij de functies Duur I→I en Eindtijd →I schakelt het apparaat automatisch uit.

1. Druk op een toets om het signaal uit te zetten.

2. Schakel het apparaat uit.

De klokfuncties annuleren

1. Blijf op ⏻ drukken tot het symbool voor de benodigde klokfunctie en ▶ knippert.

2. Houd de knop - ingedrukt tot de klokfunc-tie uit gaat.

Kinderslot

i Wanneer het kinderslot ingeschakeld is, kunt u het apparaat niet bedienen.

Het kinderslot activeren

1. Druk op Ⓐ om het apparaat uit te schakelen.
2. Druk tegelijkertijd op □ en - tot het display SAFE weergeeft. Het kinderslot is geactiveerd.

Het kinderslot uitschakelen

Voer dezelfde stappen uit om het kinderslot uit te schakelen.

Toetsgeluid

Het geluidsignaal uitschakelen

1. Druk op Ⓘ om het apparaat uit te schakelen.
2. Houd de toetsen □ en + gelijktijdig gedurende ongeveer 2 seconden ingedrukt tot er een geluidssignaal klinkt.
   Het geluidsignaal is uitgeschakeld.

Het geluidsignaal inschakelen

Voer dezelfde stappen uit om het geluidsignaal in te schakelen.

Automatische uitschakeling

Het toestel schakelt zichzelf na enige tijd uit om veiligheidsredenen:

• Als een ovenfunctie in werking is.
• Als u de oventemperatuur niet verandert.

Oventemperatuur Uitschakeltijd instellen

30 - 115 °C 12.0 d

Oventemperatuur Uitschakeltijd instellen
120 - 195 °C 8.5 d
200 - 245 °C 5.5 d
250 - maximum °C 3.0 d

Schakel het apparaat na een automatische uit- schakeling volledig uit. Vervolgens schakelt u de oven opnieuw in.

Belangrijk! De automatische uitschakeling gaat uit als u de functie Duur of Einde instelt.

Foutcode

Wanneer bepaalde parameters niet kloppen, schakelt de regeleenheid de betreffende functies uit en verschijnt de bijbehorende foutcode op het display. Zie het hoofdstuk 'Problemen oplossen'.

Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Na het uitschakelen van het apparaat blijft de ventilatie door werken totdat de temperatuur in het apparaat is afgekoeld.

Veiligheidsthermostaat

Een onjuiste bediening van het apparaat of defecte componenten kunnen gevaarlijke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

Nuttige aanwijzingen en tips

• Het apparaat heeft vijf inzetniveaus. Tel de inzetniveaus vanaf de bodem van het apparaat.
• Het apparaat heeft een speciaal systeem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem

is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Bovendien worden de bereidingstijd en het energieverbruik tot een minimum beperkt.

• Vocht kan in het apparaat of op de glazen deurpanelen condenseren. Dit is normaal. Ga altijd iets terug staan van het apparaat als u de deur van het apparaat tijdens de werking opent. Om de condens te verminderen, dient u het apparaat 10 minuten te laten voorverwarmen.
• Veeg na elk gebruik het vocht van het apparaat.
• Plaats geen voorwerpen direct op de bodem van het apparaat en bedek de bodem tijdens de bereiding niet met aluminiumfolie. Dit kan de bakresultaten veranderen en de emaille-laag beschadigen.

Voor de bereiding van gebak

• De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken.
• Als u twee bakplaten tegelijkertijd gebruikt, dient u één niveau ertussen leeg te laten.

Voor de bereiding van vlees en vis

- Gebruik een diepe bak voor erg vet voedsel om te oven te behoeden voor blijvende vet-vlekken.

• Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er niet uit stroomt.
• Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd.

Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume. Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

Bak- en braadtabel

GEBAK

SOORT GE-RECHT	Conventionele func-tie (Boven + Onder-warmte)		Multi hetelucht		Berei-dingstijd [min]	Notities
	Rooster-hoogte	Temp [°C]	Rooster-hoogte	Temp [°C]
Schuimtaart	2	170	3 (2 en 4)	160	45 - 60	In een cakevorm
Zandtaartdeeg	2	170	3 (2 en 4)	160	20 - 30	In een cakevorm
Kwarktaart met karnemelk	1	170	2	165	80 - 100	In een cakevorm van 26 cm
Appelgebak (ap-peltaart)	2 170 2	(links enrechts)		160 80 - 100 In twee	cakevor-men van 20 cm op een bakrooster1)
Strudel	3	175	2	150	60 - 80	Op een bakplaat
Geleitaart	2	170	2 (links enrechts)	165 30 - 40 In een cakevorm
Cake, zacht	2	170	2	150	40 - 50	In een cakevorm van 26 cm
Kerstgebak/machtige vruch-tencake	2	160	2	150	90 - 120	In een cakevorm van 20 cm 1)
Pruimentaart	1	175	2	160	50 - 60	In een broodvorm 1)
Cakejes - één ni-veau	3 170 3	150 -		160	20 - 30	Op een bakplaat 1)
Cakejes - twee niveaus	-- 2 en 4	140 -		150	25 - 35	Op een bakplaat 1)
Cakejes - drie ni-veaus	-- 1, 3 en 5	140 -		150	30 - 45	Op een bakplaat 1)
Koekjes/dee-greepjes - één niveau	3 140 3	140 -		150	25 - 45 Op een bakplaat
Koekjes/dee-greepjes - twee niveaus	-- 2 en 4	140 -		150	35 - 40 Op een bakplaat
Koekjes/dee-greepjes - drie niveaus	-- 1, 3 en 5	140 -		150	35 - 45 Op een bakplaat
Schuimgebakjes - één niveau	3	120	3	120	80 - 100	Op een bakplaat
Schuimgebakjes - twee niveaus	-	-	2 en 4	120	80 - 100	Op een bakplaat 1)
Broodjes	3	190	3	190	12 - 20	Op een bakplaat 1)
Eclairs - één ni-veau	3	190	3	170	25 - 35	Op een bakplaat
Eclairs- twee ni-veaus	-	-	2 en 4	170	35 - 45	Op een bakplaat
Taartjes	2	180	2	170	45 - 70	In een cakevorm van 20 cm
Vruchtencake	1	160	2	150	110 - 120	In een cakevorm van 24 cm
Victoria-taart met jamvulling	1	170	2	160	30 - 50	In een cakevorm van 20 cm 1)

1) Verwarm de oven 10 minuten voor.

BROOD EN PIZZA

SOORT GE-RECHT	Conventionele func-tie (Boven + Onder-warmte)		Multi hetelucht		Berei-dingstijd [min]	Notities
	Rooster-hoogte	Temp [°C]	Rooster-hoogte	Temp [°C]
Witbrood	1	190	1	190	60 - 70	1 - 2 stukken, 500 gram per stuk 1)
Roggebrood	1	190	1	180	30 - 45	In een broodvorm
Broodjes	2	190	2 (2 en 4)	180	25 - 40	6 - 8 broodjes op een bakplaat 1)
Pizza 1 230 -		250	1 230 -	250	10 - 20 Op een bakplaat of in een diepe braad-pan 1)	Op een bakplaat 1)
Scones	3	200	3	190	10 - 20	Op een bakplaat 1)

1) Verwarm de oven 10 minuten voor.

HARTIGE OVENGERECHTEN

SOORT GE-RECHT	Conventionele func-tie (Boven + Onder-warmte)		Multi hetelucht		Berei-dingstijd [min]	Notities
	Rooster-hoogte	Temp [°C]	Rooster-hoogte	Temp [°C]
Pasta	2	200	2	180	40 - 50	In een vorm
Hartige groen- tentaart	2	200	2	175	45 - 60	In een vorm
Quiches	1	180	1	180	50 - 60	In een vorm1)
Lasagne	2	180 - 190	2	180 - 190	25 - 40	In een vorm1)
Cannelloni	2	180 - 190	2	180 - 190	25 - 40	In een vorm1)

1) Verwarm de oven 10 minuten voor.

VLEES

SOORT GE-RECHT	Conventionele func-tie (Boven + Onder-warmte)		Multi hetelucht		Berei-dingstijd [min]	Notities
	Rooster-hoogte	Temp [°C]	Rooster-hoogte	Temp [°C]
Rundvlees	2	200	2	190	50 - 70	Op een bakrooster
Varkensrug	2	180	2	180	90 - 120	Op een bakrooster
Kalfsvlees	2	190	2	175	90 - 120	Op een bakrooster
Engelse rosbief, rood	2	210	2	200	50 - 60	Op een bakrooster
Engelse rosbief, medium	2	210	2	200	60 - 70	Op een bakrooster
Engelse rosbief, gaar	2	210	2	200	70 - 75	Op een bakrooster
Schouderkarbo-nade	2	180	2	170	120 - 150	Met zwoerd
Varkensschenkel	2	180	2	160	100 - 120	2 stuks
Lamsvlees	2	190	2	175	110 - 130	Bout
Kip	2	220	2	200	70 - 85	Heel
kalkoen	2	180	2	160	210 - 240	Heel
eend	2	175	2	220	120 - 150	Heel
gans	2	175	1	160	150 - 200	Heel
konijn	2	190	2	175	60 - 80	In stukken gesne-den
haas	2	190	2	175	150 - 200	In stukken gesne-den
fazant	2	190	2	175	90 - 120	Heel

VIS

SOORT GE-RECHT	Conventionele func-tie (Boven + Onder-warmte)		Multi hetelucht		Berei-dingstijd [min]	Notities
	Rooster-hoogte	Temp [°C]	Rooster-hoogte	Temp [°C]
Forel/Zeebrasem	2	190	2	175	40 - 55	3 - 4 vissen
Tonijn/zalm	2	190	2	175	35 - 60	4 - 6 filets

Grill

Verwarm de oven vóór de bereiding 10 minuten voor.

SOORT GERECHT	Hoeveelheid		Grill		Bereidingstijd [min]
	Stuks	[g]	Ovenniveau	Temp [°C]	1e kant	2e kant
Tournedos	4	800	4	max.	12-15	12-14
Biefstuk	4	600	4	max.	10-12	6-8
Worstjes	8	-	4	max.	12-15	10-12
Varkenskotelet	4	600	4	max.	12-16	12-14
Kip (in 2 helften)	2	1000	4	max.	30-35	25-30
Hoeveelheid Grill Bereidingstijd [min]
SOORT GERECHT	Stuks	[g]	Ovenniveau	Temp [°C]	1e kant	2e kant
Vleesspiesen	4	-	4	max.	10-15	10-12
Kippenborst	4	400	4	max.	12-15	12-14
Hamburger	6	600	4	max.	20-30	-
Visfilets	4	400	4	max.	12-14	10-12
Geroosterde sand-wiches	4-6	-	4	max.	5-7	-
Geroosterd brood	4-6	-	4	max.	2-4	2-3

Circulatiegrill

Rundvlees

SOORT GERECHT	Hoeveelheid	Ovenniveau	Temperatuur [°C]	Tijd [min]
Rosbief of ossenhaas, rood	per cm dikte	1	190-200 1)	5-6
Rosbief of ossenhaas, medium	per cm dikte	1	180-190 1)	6-8
Rosbief of ossenhaas, gaar	per cm dikte	1	170-180 1)	8-10

1) Oven voorverwarmen.

Varkensvlees

SOORT GERECHT	Hoeveelheid	Ovenniveau	Temperatuur [°C]	Tijd [min]
Schouderstuk, nekstuk, hamlap	1-1,5 kg	1	160-180	90-120
Kotelet, ribbetje	1-1,5 kg	1	170-180	60-90
Gehaktbrood	750 g -1 kg	1	160-170	50-60
Varkensschenkel (voor-gekookt)	750 g -1 kg	1	150-170	90-120

Kalfsvlees

SOORT GE-RECHT	Hoeveelheid	Ovenniveau	Temperatuur [°C]	Tijd [min]
Geroosterd kalfs-vlees	1 kg	1	160-180	90-120
Kalfsschenkel	1,5-2 kg	1	160-180	120-150

Lamsvlees

SOORT GE-RECHT	Hoeveelheid	Ovenniveau	Temperatuur [°C]	Tijd [min]
Lamsbout, geroo-sterd lamsvlees	1-1,5 kg 1 150-170	100-120
Lamsrug	1-1,5 kg	1	160-180	40-60

Gevogelte

SOORT GE-RECHT	Hoeveelheid	Ovenniveau	Temperatuur [°C]	Tijd [min]
Stukken gevogelte	200 – 250 g p.p.	1	200-220	30-50
Halve kip	400 – 500 g p.p.	1	190-210	35-50
Kip, haantje	1-1,5 kg	1	190-210	50-70
Eend 1,5-2 kg 1 180-200 80-100
Gans 3,5-5 kg 1 160-180 120-180
Kalkoen	2,5-3,5 kg	1	160-180	120-150
Kalkoen	4-6 kg	1	140-160	150-240

Vis (gestoomd)

SOORT GE-RECHT	Hoeveelheid	Ovenniveau	Temperatuur [°C]	Tijd [min]
Hele vis	1-1,5 kg	1	210-220	40-60

Ontdooien

SOORT GE-RECHT	[g]	Ontdooitijd [min]	Nadooitijd [min]	Notities
Kip	1000	100-140	20-30	Leg de kip op een omgekeerde onderschotel in een groot bord. Halverwege de bereidingstijd omdraaien.
Vlees	1000	100-140	20-30	Halverwege de bereidingstijd omdraaien.
Vlees	500	90-120	20-30	Halverwege de bereidingstijd omdraaien.
Forel	150	25-35	10-15	-
Aardbeien	300	30-40	10-20	-
Boter	250	30-40	10-15	-
Room	2 x 200	80-100	10-15	Room kan ook met nog licht bevroren deeltjes goed worden geklopt.
Gebak	1400	60	60	-

Inmaken - Onderwarmte

Zachte vruchten

INMAKEN Temperatuur [°C]	Inmaken/wecken tot het parelen begint [min]	Aanvullende bereidingstijd op 100 °C [min]
Aardbeien, bosbessen, frambozen, rijpe kruis-bessen	160 – 170 35 – 45 –

Steenvruchten

INMAKEN Temperatuur [°C]	Inmaken/wecken tot het parelen begint [min]	Aanvullende bereidingstijd op 100 °C [min]
Peren, kweeperen, prui-men	160 – 170 35 – 45	10 – 15

Groenten

INMAKEN Temperatuur [°C]		Inmaken/wecken tot het parelen begint [min]	Aanvullende bereidingstijd op 100 °C [min]
Wortels 1)	160 – 170 50 – 60	5 – 10
Komkommers 160 – 170 50 – 60 –
Gemengde augurken	160 – 170	50 – 60	5 – 10
Koolrabi, erwten, asper-ges	160 – 170 50 – 60	15 – 20

1) Laat de confituur na het uitschakelen van het apparaat in de oven staan.

Drogen - Multi hetelucht

Dek de ovenroosters met bakpapier af.

GROENTE

SOORT GE-RECHT	Ovenniveau		Temperatuur [°C] Tijd [uren]
	1 niveau 2 niveaus
Bonen	3	1/4	60-70	6-8
Paprika's	3	1/4	60-70	5-6
Soepgroenten	3	1/4	60-70	5-6
Paddenstoelen	3	1/4	50-60	6-8
Kruiden	3	1/4	40-50	2-3

FRUIT

SOORT GE-RECHT	Ovenniveau1 niveau 2 niveaus		Temperatuur [°C] Tijd [uren]
Pruimen 3 1/4 60-70 8-10
Abrikozen 3 1/4 60-70 8-10
Schijfjes appel 3 1/4 60-70 6-8
Peren 3 1/4 60-70 6-9

Onderhoud en reiniging

Waarschuwing! Zie de veiligheidshoofdstukken.

• Maak de voorkant van het apparaat schoon met een zachte doek en een warm sopje.
• Gebruik voor metalen oppervlakken een universeel reinigingsmiddel.
• Reinig de binnenkant van de oven na elk gebruik. Vuil laat zich dan het makkelijkst verwijderen en kan niet aanbranden.
• Verwijder hardnekkig vuil met een speciale ovenreiniger.
• Maak alle ovenaccessoires na gebruik schoon en laat ze drogen. Gebruik een zachte doek met warm water en een schoon-maakmiddel.
• Accessoire met antiaanbaklaag mogen niet worden schoongemaakt met een agressief reinigingsmiddel, voorwerpen met scherpe randen of een afwasautomaat. Hierdoor kan de antiaanbaklaag onherstelbaar worden beschadigd.

Apparaten van roestvrij staal of alu- minium:

Maak de ovendeur alleen met een natte spons schoon. Droog maken met een zachte doek. Gebruik nooit staalwol, zuren of bijtende producten, deze kunnen het ovenoppervlak beschadigen. Maak het bedieningspaneel van de oven net zo voorzichtig schoon.

Inschuifrails

U kunt de inschuifrails verwijderen om de zijwanden te reinigen.

Verwijderen van de inschuifrails

① Trek de inschuif-rails bij de voorkant uit de zijwand.

② Trek de inschuif-rails bij de achterkant uit de zijwand en verwijder deze.

De inschuifrails installeren

Installeer de inschuifrails in omgekeerde volgorde.

De afgeronde uiteinden van de inschuif-rails moeten naar voren wijzen.

Pyrolyse

Waarschuwing! Het apparaat wordt zeer heet. Er bestaat gevaar voor dwonden.

Let op! Gebruik als het apparaat ook is uitgerust met een kookplaat, de kookplaat tijdens de pyrolyse. Dit kan het apparaat schadigen.

1. Verwijder all accessoires en verwijderbare inschuifrails (indien van toepassing) uit het apparaat. Zie 'Het verwijderen van de in-schuifrails'.

Let op! Laat de verwijderbare inschuifrails tijdens de pyrolyse niet in het apparaat zitten. Er bestaat gevaar op schade.

1. Verwijder de ergste voedselresten met de hand.

2. Sluit de ovendeur volledig.

De reinigingsprocedure kan pas beginnen als u de ovendeur sluit.

1. Druk herhaaldelijk op □ totdat het display □ weergeeft.

- Op het display verschijnt afwisselend P1 en 1----.

- Er klinkt een geluidsignaal om u eraan te herinneren dat u alle accessoires en in-schuifrails uit de oven moet verwijderen.

- Op het display van de klok wordt 1:30 weergegeven.

- Duur I→I knippert.

1. Wanneer I→I knippert, drukt u op + of op - om de gewenste procedure in te stellen:

- P1 - als de oven niet erg vuil is. De procedure duurt 1 uur en 30 minuten.

- P2 - als de oven iets vuiler is. De procedure duurt 2 uur en 30 minuten.

1. Druk op ☐ om de procedure te starten.

De streepjes op het symbool 🚫 gaan één voor één aan om aan te geven dat de temperatuur van het apparaat stijgt. Het symbool |→| knippert.

Na een paar minuten vergrendelt de deur.

Op het display verschijnt het symbool ♦. Na afloop van de pyrolyse geeft het display de tijd van de dag aan. De deur blijft vergrendeld. Zodra het apparaat is afgekoeld, klinkt een geluidssignaal en wordt de ovendeur ontgrendeld.

Druk op ⏻ als u het apparaat wilt stopzetten voordat de pyrolyse is voltooid.

De eindtijd voor de pyrolyse instellen

U kunt de eindfunctie →l gebruiken om de start van de procedure uit te stellen.

1. Start de pyrolyse.

2. Blijf op ⏻ drukken tot het symbool →1 knippert. Het display toont de eindtijd van de pyrolyse.

3. Druk op + of - om de eindtijd van de pyrolyse aan te passen.

Ovenlampje

⚠ Waarschuwing! Wees voorzichtig bij het vervangen van het ovenlampje. Er bestaat risico op elektrische schokken.

Voordat u het ovenlampje vervangt:

• Schakel de oven uit.
• Verwijder de zekeringen in de zekeringenkast, of schakel de stroomonderbreker uit.

Leg een doek op de bodem van de oven om schade aan het ovenlampje en het afdekglaasje te voorkomen.

Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden.

1. Draai het afdekglas naar links en verwijder het.
2. Reinig het afdekglas.
3. Vervang het ovenlampje door een geschikt 300 °C hittebestendig ovenlampje. Gebruik hetzelfde ovenlamptype.
4. Plaats het afdekglas terug.

De ovendeur reinigen

De ovendeur beschikt over vier glazen panelen. U kunt de ovendeur en het interne glazen paneel verwijderen om het schoon te maken.

De ovendeur kan dichtslaan als u de glazen panelen probeert te verwijderen als de deur nog gemonteerd is.
Let op! Gebruik het apparaat nooit zonder de glasplaten.

De ovendeur en de glasplaten verwijderen

② Til de hendels op de twee scharnieren omhoog en draai ze.

③ Sluit de ovendeur in de eerste openingsstand (half-open). Trek hem daarna naar voren en haal hem uit zijn zitting.

4 Leg de deur op een zachte doek op een stabiele ondergrond.

⑤ Maak het vergrendelingssysteem open om de glazen panelen te verwijderen.

⑥ Draai de twee bevestigingen 90° en verwijder ze uit hun zittingen.

⑦ Til de glasplaten voorzichtig op (stap 1) en verwijder ze een voor een uit de deur (stap 2). Start bij het bovenste paneel.

Reinig de glasplaten met een sopje. Droog de glasplaten voorzichtig af.

De deur en de glasplaten terugplaatsen

Als u de glaspanelen en de ovendeur heeft schoongemaakt, plaatst u ze terug. Voer bovenstaande stappen uit in de omgekeerde volgorde.

Zorg ervoor dat u de glasplaten (1, 2 en 3) terugplaatst in de juiste volgorde. De middelste glasplaat (2) heeft een decoratief frame. De bedrukte zijde moet naar de binnenkant van de deur gericht zijn. Zorg ervoor dat het oppervlak van de glasplaat (2) op de bedrukte zijde na de installatie niet ruw aanvoelt.

Zorg dat u het bovenste paneel correct in de zittingen plaatst.

Problemen oplossen

Waarschuwing! Zie de veiligheidshoofdstukken.

Storing Mogelijke opzaak Oplossing
De oven wordt niet warm.	Het apparaat is uitgeschakeld.	Schakel het apparaat in.
De oven wordt niet warm.	De klok is niet ingesteld.	Stel de klok in.
De oven wordt niet warm. De benodigde kookstanden zijn niet ingesteld.	Zorg ervoor dat de instellingen correct zijn.
De oven wordt niet warm. De automatische veiligheidsuitschakeling is actief.	Raadpleeg "Automatisch uitschakelen"
De oven wordt niet warm.	Het kinderslot is geactiveerd.	Raadpleeg "Uitschakelen van het kinderslot".
De oven wordt niet warm. De zekering in de zekeringkast is doorgebrand.	Controleer de zekering. Als de zekering meer dan een keer doorslaat, moet u contact opnemen met een bevoegde elektricien.
Het ovenlampje brandt niet.	Het ovenlampje is kapot.	Vervang het ovenlampje.
De oven wordt niet warm. De ventilator werkt niet. Het display toont ▶ of ⏻	De demofunctie is ingeschakeld. 1.	Schakel het apparaat uit.2. Houd de toets ⏻ gedurende on-geveer twee seconden ingedrukt. Er klinkt een geluidssignaal.3. Houd de toetsen ⏻ en -tege- lijkertijd ingedrukt tot er weer een geluidsignaal klinkt en het lampje uitgaat.
Storing Mogelijke porzaak Oplossing
De display toont een foutcode.	Er is een elektronische fout.	1. Schakel het apparaat uit via de huiszekering of de veiligheids-schakelaar in de zekeringkast en schakel hem dan weer in.2. Neem contact op met het service-centrum als de foutcode opnieuw op het display wordt weergege-ven.
De bereiding van de gerechten duurt te lang of de gerechten worden te snel gaar.	De temperatuur is te laag of te hoog.	• Pas indien nodig de temperatuur aan.• Volg het advies in de handleiding op.
Stoom en condens slaan neer op de gerechten en in de oven.	Het gerecht heeft te lang in de oven gestaan.	Laat gerechten na het bereiden niet langer dan 15-20 minuten in het ap-paraat staan.

Als u het probleem niet zelf kunt verhelpen, neemt u contact op met uw verkoper of de klantenservice.

De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje be-

vindt zich voor aan de binnenkant van het apparaat.

Wij adviseren u om de gegevens hier te noteren:

Model (MOD.) ......

Productnummer (PNC) ....

Serienummer (S.N.) ....

Montage

Waarschuwing! Zie de veiligheidshoofdstukken.

Inbouw

Elektrische installatie

Waarschuwing! De elektrische installatie mag uitsluitend worden uitgevoerd door gekwalificeerd persoon.

De fabrikant is niet verantwoordelijk indien u deze veiligheidsmaatregelen uit hoofd- 'Veiligheidsinformatie' niet opvolgt.

Dit apparaat wordt geleverd met een netsnoer.

Kabel

Kabeltypes die van toepassing zijn op de installatie of vervanging: H07 RN-F, H05 RN-F, H05

RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Voor het deel van de kabel raadpleegt u het totale vermogen (op het typeplaatje) en de tabel:

Totaal vermogen Deel van de kabel

maximaal 1380 W 3 x 0,75 mm²

maximaal 2300 W 3 x 1 mm²

Totaal vermogen Deel van de kabel

maximaal 3680 W 3 x 1,5 mm²

De aardekabel (groene/gele kabel) moet 2 cm langer zijn dan de fase- en neutrale kabels (blauwe en bruine kabels).

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere

informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

Het verpakkingsmateriaal is milieuvriendelijk en geschikt voor hergebruik. Kunststofonderdelen worden aangeduid met internationale afkortingen, zoals PE, PS, enz. Gooi het verpakkingsmateriaal weg in de daarvoor bestemde containers van uw vuilnisophaaldienst.

Sommaire
