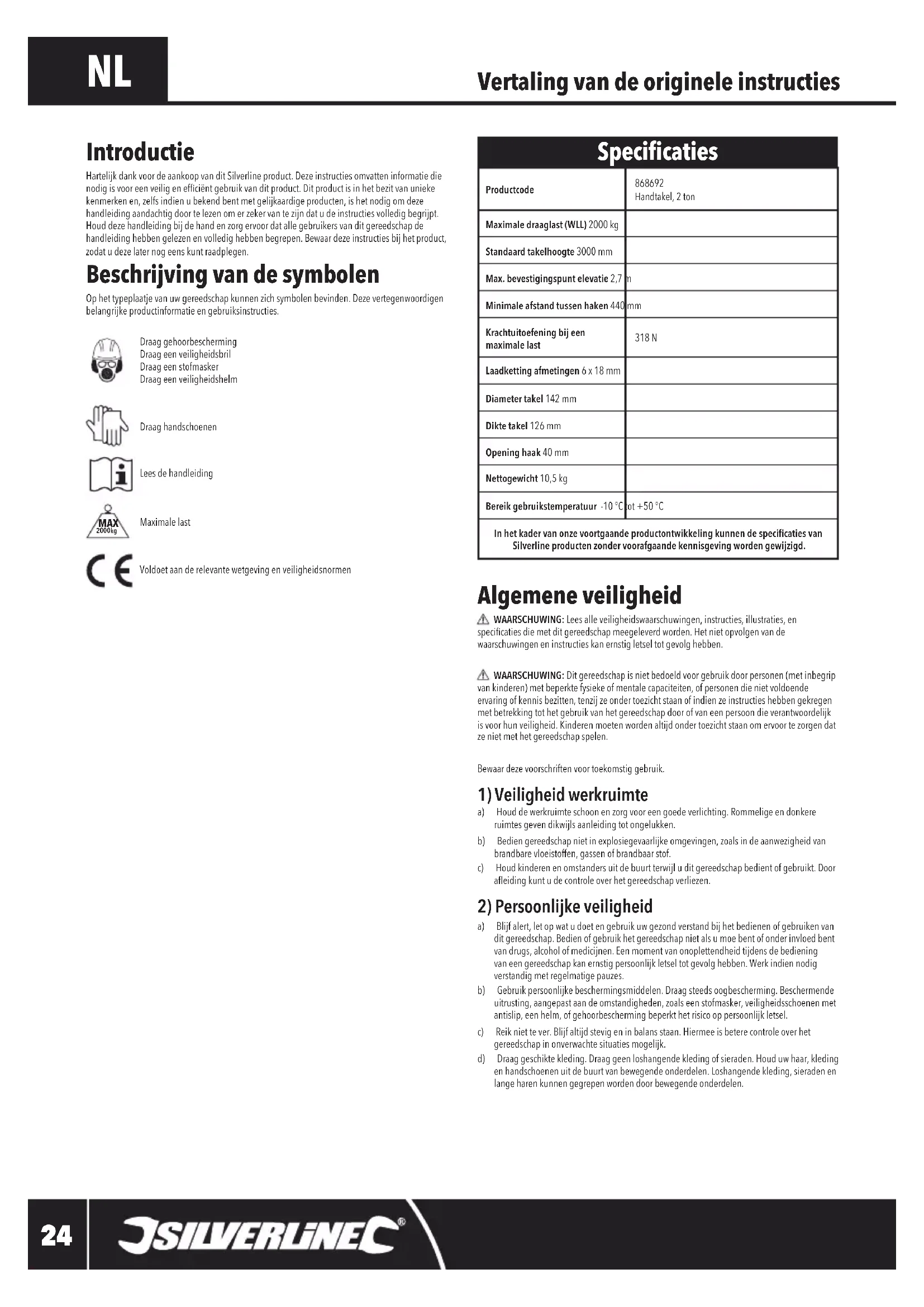

GEBRUIKSAANWIJZING 868692 SILVERLINE
Hartelijk dank voor de aankoop van dit Silverline product. Deze instructies omwatten informatie die nodig is voor een veilig en efficiënt gebruik van dit product. Dit product is in het bezit van unieke kenmerken en, zelfs indien u bekend bent met gelijkbaarige producten, is het nodig om deze handleiding aandachtig door te lezen om er zeker van te zijn dat u de instructies volledig begrijpt. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen. Bewaar deze instructies bij het product, zodat u deze later nog eens kunt raadplegen.
Beschrijving van de symbolen
Op het typeplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.
Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm
Draag handschoenen
Lees de handleiding
Maximale last
Voldoet aan de relevante wetgeving en veiligheidsnormen
Specifications
| Productcode | 868692Handtakel, 2 ton |
| Maximale draaglast (WLL) 2000 kg | |
| Standaard takelhoogte 3000 mm | |
| Max. bevestigingspunt elevatie 2,7 m | |
| Minimale afstand tussen haken 440 mm | |
| Krachtuitoefening bij een maximale last | 318 N |
| Laadketting afmetingen 6 x 18 mm | |
| Diameter takel 142 mm | |
| Dikte takel 126 mm | |
| Opening haak 40 mm | |
| Nettogewicht 10,5 kg | |
| Bereik gebruikstemperatuur -10 °C tot +50 °C | |
| In het kader van onze voortgaande productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd. | |
Algemene veiligheid
⚠ WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties, en specificaties die met dit gereedschap meegeleverd worden. Het niet opvolgen van de waarschuwingen en instructies kan ernstig letsel tot gevolg hebben.
WAARSCHUWING: Dit gereedschap is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke of mentale capaciteiten, of personen die niet voldoende ervaring of kennis bezitten, tenzij ze onder toezicht staan of indien ze instructies hebben gekregen met betrekking tot het gebruik van het gereedschap door of van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten worden altijd onder toezicht staan om ervoor te zorgen dat ze niet met het gereedschap spelen.
Bewaar deze voorschriften voor toekomstig gebruik.
1) Veiligheid werkruimte
a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes geven dikwijls aanleiding tot ongelukken.
b) Bedien gereedschap niet in explosiegevaarlijke omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of brandbaar stof.
c) Houd kinderen en omstanders uit de buurt terwijl u dit gereedschap bedient of gebruikt. Door afleiding kunt u de controle over het gereedschap verliezen.
2) Persoonlijke veiligheid
a) Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen of gebruiken van dit gereedschap. Bedien of gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens de bediening van een gereedschap kan ernstig persoonlijk letsel tot gevolg hebben. Werk indien nodig verstandig met regelmatige pauzes.
b) Gebruik persoonlijke beschermingsmiddelen. Draag steeds oogbescherming. Beschermende uitrusting, aangepast aan de omstandigheden, zoals een stofmasker, veiligheidsschoenen met antislip, een helm, of gehoorbescherming beperkt het risico op persoonlijk letsel.
c) Reik niet te ver. Blijf altijd stevig en in balans staan. Hiermee is betere controle over het gereedschap in onverwachte situaties mogelijk.
d) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loshangende kleding, sieraden en lange haren kunnen gegrepen worden door bewegende onderdelen.
3) Gebruik en verzorging van het gereedschap
BELANGRIJK: Gereedschap dat buiten gebruikt wordt, moet mogelijk vaker schoongemaakt en behandeld worden om roestvorming te voorkomen. Bewegende delen vereisen smering voor het behouden van een soepel gebruik.
a) Onderhoud gereedschap. Controleer of bewegende delen goed werken en niet vast zitten en controleer de onderdelen ook op breuken en andere zaken die van invloed kunnen zijn op de bediening van het gereedschap. Als het gereedschap is beschadigd, laat het dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.
b) Gebruik de accessoires in overeenstemming met deze gebruiksaanwijzing, en houd rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van het gereedschap voor andere dan de bedoelde werkzaamheden kan resulteren in een gevaarlijke situatie.
4) Onderhoud
a) Laat uw gereedschap onderhouden door een gekwalificeerde technicus die uitsluitend identieke vervangende onderdelen gebruikt. Hiermee wordt gegarandeerd dat de veiligheid van het gereedschap gehandhaafd blijft.
Veiligheid hijsgereedschap
Inspecteer uw materiaal
a) Controleer voor elk gebruik de staat van het gereedschap, in het bijzonder de kabels, sluitingen en hydraulische onderdelen.
b) Let erop dat de kabels geen kinken vertonen, niet rafelen en dat er niet in is gesneden.
c) Sluitingen dienen vlot te werken en vrij te zijn van overmatig vuil of vet. Hydraulische onderdelen dienen in goede staat te verkeren en geen lekken te vertonen.
d) Bijkomende ondersteuning dient het volledige gewicht van het te hijsen voorwerp aan te kunnen, met extra capacitiet voor de veiligheid.
e) Alle veiligheidsvoorzieningen (inclusief automatische) moeten voor gebruik worden getest.
f) Controleer of de haak geen fouten vertonen. Een haak die meer dan 10° is verbogen of met een overmatige opening, moet worden vervangen.
g) Controleer of de veersloten van de haken niet beschadigd of verbogen zijn en de opening van de haak volledig afsluiten.
h) Indien een onderdeel van het hijsgereedschap beschadigd of versleten is dient het bij een bevoegd servicecenter door officiële reserveonderdelen te worden vervangen.
i) Hijsgereedschap dient minstens één keer per jaar door een bevoegd persoon te worden nagekeken, en de resultaten dienen in een inspectieboek vastgelegd te worden voor toekomstig gebruik.
j) De remmen van hijsgereedschap mogen niet in contact komen met olie of vet.
k) Modificeer het hijsgereedschap niet. Pogingen om wijzigingen aan te brengen maken de garantie ongeldig en kan uzelf of anderen in uw buurt ernstig letsel toebrengen.
Het hijsgereedschap plaatsen
a) Hang het gereedschap in een gepaste, goed verlichte werkruimte op.
b) Houd uw werkruimte schoon, netjes en vrij van materialen die er niet horen.
c) Gebruik hijsgereedschap nooit in een natte, explosieve of bijtende omgeving.
Een last bevestigen
a) De last mag enkel met de geschikte hijspunten worden bevestigd / ondersteund.
b) Gebruik lieren / krikken niet samen met andere hijsgereedschappen.
c) Zorg dat de last altijd vrijstaat. Als de last vast komt te zitten tijdens het hijsen zal het hijsgereedschap worden overbelast.
d) Bevestig de last zodanig dat deze in evenwicht is en ook in evenwicht blijft tijdens het hijsproces.
e) Wikkel de ketting nooit rond een last, en gebruik de kettingen nooit als een hijsstrop.
Gevarenzone
a) Wanneer u een voorwerp opkrikt, dient u het gebied onder en rondom het voorwerp als uiterst gevaarlijk te beschouwen. Houd uw handen uit de buurt van dit gebied en betreed het niet tot het voorwerp goed is ondersteund.
b) Bedien hijsgereedschap zodanig dat een vallende last geen gevaar kan vormen voor de bediener (d.w.z. buiten de gevarenzone).
c) De bediener en personen in de buurt van de gevarenzone dienen hoofdbescherming (bv. een veiligheidshelm) en veiligheidsschoenen te dragen.
d) Gebruik een rateltakel of ander hefapparatuur nooit om personen op te hijsen.
Tijdens het hijsen
a) De bediener dient de last te allen tijde in het oog te houden. Indien de bediener de last niet constant in het oog kan houden dient de gevarenzone afgezet te worden en personen met een volledig overzicht van de zone dienen instructies aan de bediener over te brengen.
b) Enkel personen die de bedieningsinstructies grondig bestudeerd hebben dienen hefapparaten te gebruiken.
c) Schakel niet te snel over van heffen naar zakken. Laat de last volledig tot stilstand komen voor u van richting verandert.
d) Stop onmiddellijk als het hefapparaat de last niet kan hijsen. De hijscapaciteit wordt overschreden.
e) Houd er, wanneer u een lading laat zakken, rekening mee dat een last gewoonlijk nog een aantal centimeters zakt nadat het mechanisme gestopt wordt.
f) Gebruik hefapparaten nooit voor andere doeleinden dan verticaal hijsen.
g) Hijs een voorwerp niet hoger op dan strikt noodzakelijk.
h) Laat een opgeheven last nooit onbewaakt achter.
i) Als u enigszins twijfelt aan de veilige manier om dit gereedschap te gebruiken, gebruik het dan niet.
Productonderdelen
-
Bevestigingshaak
-
Katrol
-
Handketting
-
Laadhaak
-
Veiligheidsklip
-
Laadketting
Gebruiksdoel
Draagbare, handbedienbare hand takel voor het verticaal takelen van lasten. De eenheid is enkel geschikt voor tijdelijk gebruik en dient niet constant belast te worden. Opmerking: Niet bedoeld voor commercieel gebruik.
Het product mag ALLEEN worden gebruikt voor het beoogde doel. Elk ander gebruik dan vermeld in deze handleiding wordt beschouwd als een geval van misbruik. De gebruiker, niet de fabrikant, is aansprakelijk voor schade en/of letsel resulterend uit misbruik. De fabrikant is niet aansprakelijk voor wijzigingen in het product, noch voor enige schade als gevolg van dergelijke wijzigingen.
Het uitpakken van het gereedschap
- Pak het toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
- Zorg ervoor dat alle onderdelen van het product aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt.
Voorafgaand aan het gebruik
Het installeren van de katrol
BELANGRIJK: Voer uw eerste inspectie van het kettingblok uit en noteer de gegevens in het bijgeleverde onderhoudsboekje.
⚠ WAARSCHUWING: Zorg ervoor dat de handtakel bevestigd wordt op een structuur die in staat is 1,5 maal de veilige last te dragen.
- Bevestig de takel zo, dat de onderzijde van de handketting tussen 500 en 1000 mm van de grond hangt.
- De gebruiker dient de handtakel veilig, aan de zijkant van de last te bedienen.
Het bevestigen van de last
⚠ WAARSCHUWING: Gebruik de takel niet als een hijsstrop. Dit beschadigt de ketting mogelijk.
- Bevestig de last met behulp van geschikte hijsbanden, kettingen of andere bevestigingsmiddelen op de laadhaak (4) als afgebeeld in Fig. 1.
- Centreer de last juist op de haak (Zie Fig. II).
⚠ WAARSCHUWING:
- Belast de haak NOOIT voor de veiligheidsklip (5) als afgebeeld in Fig. III-A.
- De punt van de haak mag niet belast worden (Zie Fig. III-B).
- Laad de haak NOOIT uit de middenlijn (Zie Fig. III-C).
- Laad de haak NOOIT zijwaarts (Zie Fig. III-D).
⚠ WAARSCHUWING: Zorg ervoor dat de bevestigingshaak (1) te allen tijde volledig is geschakeld met een gesloten veiligheidsklip (5).
Gebruik
Opmerking: De handtakel mag enkel door bekwame personen gebruikt worden. Gebruikers dienen getraind te zijn in het gebruik van takel-/hijshulpmiddelen. Onervaren personen dienen voor gebruikt geïnstrueerd te worden. Voor gebruik bepaald u de mogelijke risicofactoren.
⚠ WAARSCHUWING: Tijdens gebruik van de handtakel is het dragen van de geschikte persoonlijke beschermingsmiddelen, waaronder een veiligheidsbril, beschermende handschoenen, een veiligheidshelm en beschermende schoenen aanbevolen.
Takelen
⚠ WAARSCHUWING: Zorg dat de directe takelomgeving vrij is. Zorg tijdens het takelen voor een heldere communicatie. Zorg er te allen tijden voor dan niemand zich onder de last bevindt.
WAARSCHUWING: De last dient in een soepele, gecontroleerde beweging verplaatst te worden. Belast het kettingblok NIET schoksgewijs door de bevestigde last vrij te laten vallen, zelfs niet over zeer korte afstanden. Zorg ervoor dat de ketting vrij in de katrol kan bewegen en dat de ketting niet draait.
⚠ WAARSCHUWING: Tijdens het gebruik van de takel wordt de rem mogelijk heet. Stop het gebruik onmiddellijk zodat de rem niet oververhit raakt en kan afkoelen.
- Trek aan de handketting (3) tot de laadketting (6) strak gespannen is. De ketting dient verticaal te hangen.
- Takel de last omhoog. Check of de last tijdens het takelen niet kan kantelen.
- Laat de last wanneer vereist zakken om de hijsbanden te verplaatsen en een veilig takelen te garanderen.
- Stop het takelen op ongeveer 100 mm om te controleren of de rem de last kan dragen.
- Hervat het takelen tot de gewenste hoogte. Laadt de last niet zover dat de haak (4) in contact komt met de katrol (2).
- Om de last te verlagen trekt u aan de andere zijde van de handketting. Verlaag de last langzaam en in een vloeiende beweging. De ketting mag NOOIT volledig uitgerold worden.
Accessoires
- Verschillende takelaccessoires waaronder hijsbanden zijn verkrijgbaar bij uw Silverline handelaar.
Onderhoud
Inspectie
Opmerking: Takelgereedschap dient regelmatig, door een geschikt persoon, volgens de plaatselijke wetten en regels geinspecteerd en onderhouden worden. Onderhoud dient in het Onderhoudsrapport bijgehouden te worden (u vindt het Onderhoudsrapport onderaan de handleiding).
⚠ WAAR SCHUWING: Voer elke keer dat het kettingblok wordt gebruikt een visuele inspectie uit van alle onderdelen en luister naar eventuele ongewone geluiden of tekenen van defecten tijdens het gebruik. Voer een grondig onderzoek uit elke keer dat het apparaat enige tijd niet gebruikt is.
- Inspecteer het hele kettingblok op scheuren, inkepingen of breuken in het metaal. Inspecteer elke millimeter. Indien nodig reinigen voor inspectie om haarscheurtjes beter te kunnen opsporen.
- Controleer op vervormde, verbogen of ingedeukte onderdelen. Controleer elke schakel van de kettingen op tekenen van slijtage, vervorming of beschadiging.
- Inspecteer alle metalen oppervlakken op tekenen van corrosie zoals putjes, schilfers of rood stof dat een teken van roest kan zijn.
-
Inspecteer op schade door hitte, wat meestal kan worden gezien als verkleuring of donker worden van de metalen oppervlakken.
-
Voer een functionele test uit:
-
Het rem-/vergrendelingsmechanisme moet gemakkelijk werken en het kettingblok moet soepel en gemakkelijk werken, zonder te haperen.
- Controleer of de haken niet gedraaid zijn. Open en sluit haakvergrendelingen zoals de veiligheidsbeugel (5) en controleer of ze volledig sluiten en goed vastzitten.
⚠ WAARSCHUWING: Check het remmechanisme voor elk gebruik. Remvoeringen kunnen na verloop van tijd verslijten en een ernstig gevaar vormen als ze beschadigd raken.
⚠ WAARSCHUWING: Dit gereedschap bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd. Demonteer de handtakel niet. Laat de eenheid te allen tijde bij een Silverline service center onderhouden en repareren.
Reiniging
- Houd uw machine te allen tijde schoon. Door vuil en stof slijten de interne onderdelen sneller, wat de levensduur van de machine aanzienlijk vermindert.
- Maak de machine met een zachte borstel of droge doek schoon.
Smering
- Smeer alle bewegende onderdelen regelmatig lichtjes met behulp van een geschikt sproeismeermiddel.
- Houdt de laadketting en beide haakschachten schoon en gesmeerd.
⚠ WAARSCHUWING: Het remmechanisme mag niet in contact komen met olie of vet.
Contact
Neem voor technische ondersteuning of voor reparatieadvies contact met de hulplijn op (+44) 1935 382 222
Web: www.silverlinetools.com
VK-Adres:
Toolstream Ltd.
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Verenigd Koninkrijk
EU-Adres:
Toolstream B.V.
Holtum-Noordweg 11
Unit 4
6121 RE Born
Nederland
Opslag
- Bewaar dit gereedschap voorzichtig op een veilige, droge plaats buiten het bereik van kinderen.
- Zorg ervoor dat het apparaat tijdens transport goed is vastgezet om het risico op verschuiven of beschadiging te minimaliseren.
Afvoer en verwerking
- Gereedschap kan sporen van gereedschapsolie, andere smeermiddelen en vervuilende stoffen bevatten. Gereedschap mag daarom niet met het huishoudelijk afval worden weggegooid.
- Neem contact op met uw gemeente voor informatie betreffende de verwijdering en afvoer van elektrisch gereedschap.
Silverline Tools garantie
Dit Silverline product kommt met levenslange garantie.
U hebt recht op levenslange garantie als u dit product binnen 30 dagen na aankoop op silverlinetools.com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.
Uw product registreren
Ga naar: silverlinetools.com, klik op de 'Guarantee Registration' (registratie) knop en voer het volgende in:
- Uw persoonlijke gegevens
- De productinformatie en de aankoopdatum
Het garantiebewijs wordt vervolgens in PDF-formaat aangemaakt. Druk het af en bewaar het bij het product.
Voorwaarden
De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.
BEWAAR UW ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS
Als dit product binnen 30 dagen na de aankoopdatum een gebrek vertoont, breng het dan samen net uw ontvangstbewijs naar de winkel waar u het heeft gekocht en beschrijf het gebrek in detail. Het product wordt vervolgens terugbetaald of omgewisseld.
Als dit product na de periode van 30 dagen een gebrek vertoont, stuur het dan naar:
Garantie claims moeten binnen de garantieperiode worden ingediend.
Zonder het originele ontvangstbewijs met de aankoopdatum, uw naam, adres en plaats van aankoop kan geen werk aan het product uitgevoerd worden.
Beschrijf het gebrek dat verholpen moet worden in detail.
Bij claims die binnen de garantieperiode worden ingediend, gaat Silverline Tools na of het een materiaal- of een fabrieksfout betreft.
De verzendkosten worden niet vergoed. Bied de artikelen die u terugstuurt voor reparatie in een schone en geborgde staat aan. Verpak ze zorgvuldig om schade en letsel tijdens het vervoer te voorkomen. Ongepaste en onveilige leveringen kunnen worden afgewezen.
Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.
De garantieperiode wordt door herstelling of vervanging van het product niet verlengd.
Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van een kosteloze herstelling van het gereedschap (exclusief verzendingskosten) of een vervanging door een gereedschap in perfecte staat van werking.
De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.
De herstelling of vervanging van het product onder garantie is bijkomstig aan en heeft geen invloed op uw wettelijke rechten als consument,.
Wat is gedekt:
- De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken ontstaan zijn tijdens de garantieperiode en het gevolg zijn van materiaal- of fabrieksfouten.
- Voor onderdelen die niet meer verkrijgbaar zijn of niet meer vervaardigd worden zal Sirverline Tools een functionele vervanging uitvoeren.
Wat niet is gedekt:
Silverline Tools geeft geen garantie op herstellingen als gevolg van:
- Normale slijtage veroorzaakt door gebruik in overeenstemming met de handleiding zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
- De vervanging van meegeleverd toebehoren zoals boortjes, zaagbladen, schuurvellen, snijdschrijven en aanverwante producten.
- Toevallige schade, gebreken ten gevolge van nalatig gebruik of verzorging, misbruik, verwaarlozing, achteloze bediening of hantering van het product.
- Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.
- Alle wijzigingen van het product.
- Gebruik van andere onderdelen en toebehoren dan de originele onderdelen van Silverline Tools.
- Foutieve installatie (behalve wanneer geïnstalleerd door Silverline Tools).
- Herstellingen of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.
- Uitgezonderd het recht op het verhelpen van gebreken van het gereedschap volgens deze garantievoorwaarden worden geen claims gedekt.
Wprowadzenie
NL Levenslange garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
