GEBRUIKSAANWIJZING 282517 SILVERLINE

Algemene veiligheid WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in ernstig letsel. WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid. Kinderen mogen niet met het gereedschap spelenBewaar deze voorschriften voor toekomstig gebruik.

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.b) Gebruik het gereedschap niet in explosieve atmosferen, als in de aanwezigheid van vlam bare vloeistoffen, gassen en stof. c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.

2) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van gereedschap kan leiden tot ernstig letsel. Neem regelmatig een pauzeb) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.c) Verwijder alle stel- of moersleutels voordat u het gereedschap gebruikt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het gereedschap bevindt, kan leiden tot letsel. d) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.e) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.

3) Gebruik en verzorging

BELANGRIJK: Gereedschap wat buiten gebruikt wordt, vereist mogelijk een regelmatigere schoonmaak en behandeling om roestvorming te voorkomen. Bewegende delen vereisen smering voor het behouden van een soepel gebruika) Het onderhouden van gereedschap. Controleer op een verkeerde uitlijning of binden van bewegende onderdelen, beschadiging aan onderdelen en andere condities wat het gebruik beïnvloed. In geval van beschadiging, vervangt u het gereedschap onmiddellijk. Vele ongelukken worden veroorzaakt door slecht onderhouden gereedschap b) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.c) Gebruik de accessoires in overeenstemming met deze instructies, waarbij rekening gehouden wordt met de werkomstandigheden en het uit te voeren werk. Het gebruik van het gereedschap voor taken, anders dan waarvoor het bestemd is, kan resulteren in gevaarlijke situaties

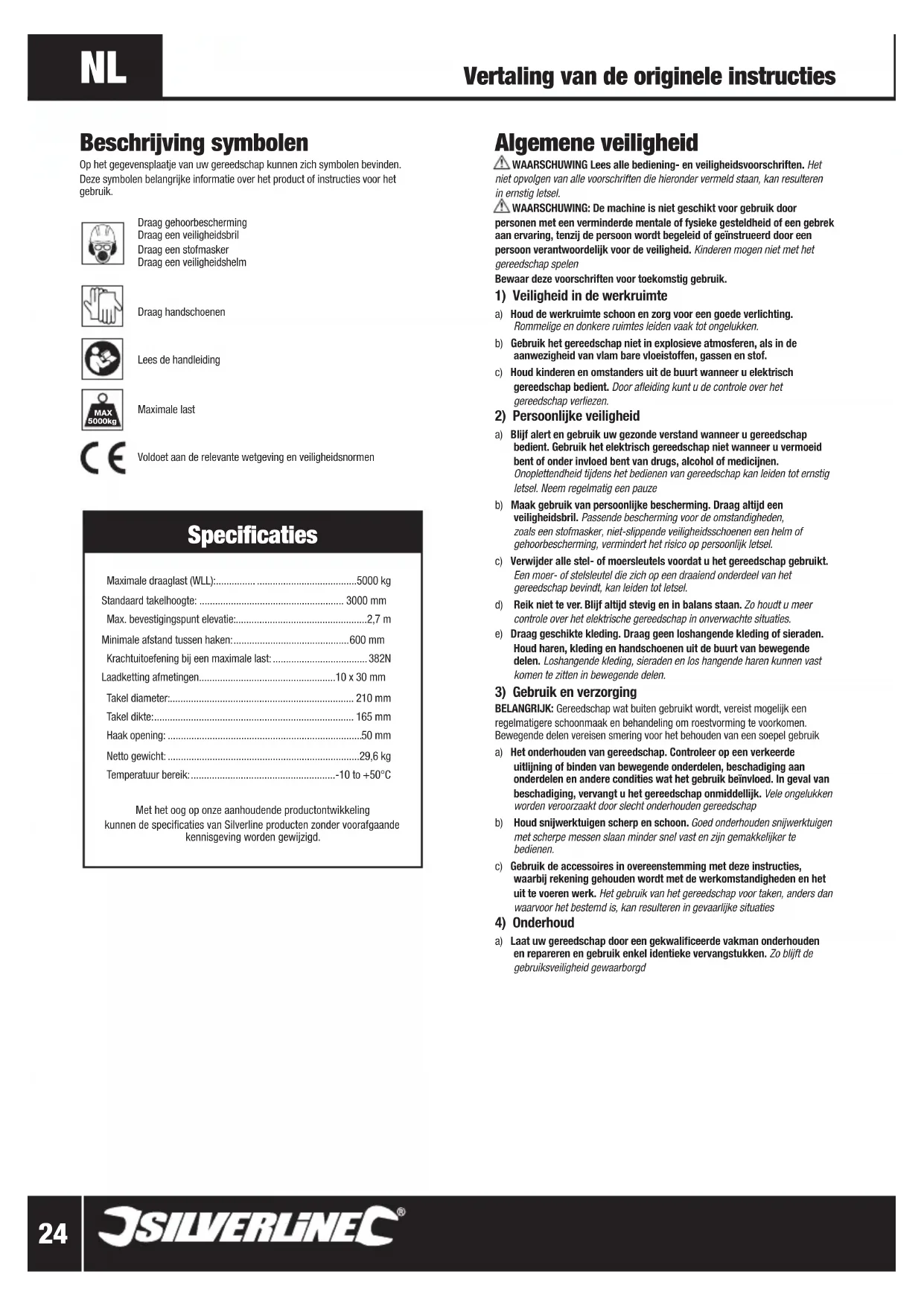

a) Laat uw gereedschap door een gekwalificeerde vakman onderhouden en repareren en gebruik enkel identieke vervangstukken. Zo blijft de gebruiksveiligheid gewaarborgd Beschrijving symbolen Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze symbolen belangrijke informatie over het product of instructies voor het gebruik. Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmaskerDraag een veiligheidshelmDraag handschoenenLees de handleidingMaximale lastVoldoet aan de relevante wetgeving en veiligheidsnormen Specificaties Maximale draaglast (WLL):............... ......................................5000 kg Standaard takelhoogte: ....................................................... 3000 mm Max. bevestigingspunt elevatie: ..................................................2,7 m Minimale afstand tussen haken: ............................................ 600 mm Krachtuitoefening bij een maximale last: .................................... 382N Laadketting afmetingen ....................................................10 x 30 mm Takel diameter: ...................................................................... 210 mm Takel dikte: ............................................................................ 165 mm Haak opening: ..........................................................................50 mm Netto gewicht: .........................................................................29,6 kg Temperatuur bereik: .......................................................-10 to +50°C Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd. Vertaling van de originele instructies MAX 5000kg 282517_Z1MANPRO1.indd 24 04/08/2015 14:58www.silverlinetools.com

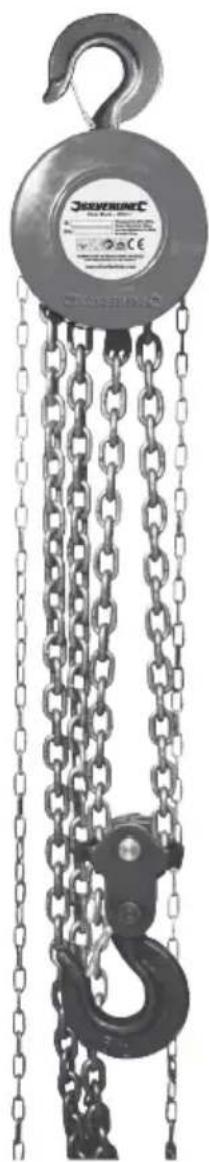

Handtakel282517 Hijsgereedschap veiligheid Inspecteer uw materiaal

• Controleer voor elk gebruik de staat van het gereedschap, in het bijzonder de kabels, sluitingen en hydraulische onderdelen. Let erop dat de kabels geen kinken vertonen, niet uitrafelen en dat er niet in is gesneden. Sluitingen dienen vlot te werken en vrij te zijn van overmatig vuil of vet. Hydraulische onderdelen dienen in goede staat te verkeren en geen lekken te vertonen• Bijkomende ondersteuning dient het volledige gewicht van het te hijsen voorwerp aan te kunnen, met voor de veiligheid nog wat capaciteit op overschot• Controleer of de haak geen fouten vertonen. Een haak die meer dan 10° is verbogen of met een overmatige opening, moet worden vervangen• Controleer of de veersloten van de haken niet beschadigd of verbogen zijn en de opening van de haak volledig afsluiten • Indien een onderdeel van het hijsgereedschap beschadigd of versleten is dient het bij een bevoegd servicecenter door officiële reserveonderdelen te worden vervangen • Hijsgereedschap dient minstens één keer per jaar door een bevoegd persoon te worden nagekeken, en de resultaten dienen in een inspectieboek vastgelegd te worden voor toekomstig gebruik • De remmen van hijsgereedschap mogen niet in contact komen met olie of vet• Modificeer het hijsgereedschap niet. Pogingen om wijzigingen aan te brengen maken de garantie ongeldig en kan uzelf of anderen in uw buurt ernstig letsel toebrengen Het hijsgereedschap plaatsen
• Hang het gereedschap in een gepaste, goed verlichte werkruimte op• Houd uw werkruimte schoon, netjes en vrij van materialen die er niet horen • Gebruik hijsgereedschap nooit in een natte, explosieve of bijtende omgeving Een last bevestigen
• De last mag enkel met de geschikte hijspunten worden bevestigd / ondersteund • Gebruik lieren / krikken niet samen met andere hijsgereedschappen • Zorg dat de last altijd vrijstaat. Als de last vast komt te zitten tijdens het hijsen zal het hijsgereedschap worden overbelast • Sla de last zodanig aan dat hij in evenwicht is en ook in evenwicht blijft tijdens het hijsproces • Wikkel de ketting nooit rond een last, en gebruik de kettingen nooit als een hijsstrop Gevarenzone
• Wanneer u een voorwerp opkrikt, dient u het gebied onder en rondom het voorwerp als uiterst gevaarlijk te beschouwen. Houd uw handen uit de buurt van dit gebied en betreed het niet tot het voorwerp goed is ondersteund• Bedien hijsgereedschap zodanig dat een vallende last geen gevaar kan vormen voor de bediener (d.w.z. buiten de gevarenzone) • De bediener en personen in de buurt van de gevarenzone dienen hoofdbescherming (B.V. een veiligheidshelm) en veiligheidsschoenen te dragen • Gebruik een rateltakel of ander hefapparatuur nooit om personen op te hijsen Tijdens het hijsen
• De bediener dient de last te allen tijde in het oog te houden. Indien de bediener de last niet constant in het oog kan houden dient de gevarenzone afgezet te worden en personen met een volledig overzicht van de zone dienen instructies aan de bediener over te brengen • Enkel personen die de bedieningsinstructies grondig bestudeerd hebben dienen hefapparaten te gebruiken • Schakel niet te snel over van heffen naar zakken. Laat de last volledig tot stilstand komen voor u van richting verandert • Stop onmiddellijk als het hefapparaat de last niet kan hijsen. De hijscapaciteit wordt overschreden • Houd er, wanneer u een lading laat zakken, rekening mee dat een last gewoonlijk nog een aantal centimeters zakt nadat het mechanisme gestopt wordt • Gebruik hefapparaten nooit voor andere doeleinden dan verticaal hijsen • Hijs een voorwerp niet hoger op dan strikt noodzakelijk • Laat een opgeheven last nooit onbewaakt achter • Als u enigszins twijfelt aan de veilige manier om dit gereedschap te gebruiken, gebruik het dan niet 1 Bevestigingshaak 2 Katrol 3 Handketting 4 Laadhaak 5 Veiligheidsklip 6 Laadketting Productbeschrijving Gebruiksdoel Draagbare, hand-bedienbare hand takel voor het verticaal takelen van lasten. De eenheid is enkel geschikt voor tijdelijk gebruik en dient niet constant belast te worden. Enkel geschikt voor huishoudelijk gebruik. Het uitpakken van uw gereedschap
• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt. Voor gebruik Het installeren van de katrol WAARSHUWING: Zorg ervoor dat de handtakel bevestigd wordt op een structuur die in staat is 1,5 maal de veilige last te dragen• Bevestig de takel zo, dat de onderzijde van de handketting tussen 500 en 100 mm van de grond hangt• De gebruiker dient de handtakel veilig, aan de zijkant van de last te bedienen Het bevestigen van de last WAARSCHUWING: Gebruik de takel niet als een hijsstrop. Dit beschadigd de ketting mogelijk• Bevestig de last met behulp van geschikte hijsbanden, kettingen of andere bevestigingsmiddelen op de laadhaak (4) als afgebeeld in Fig. I• Centreer de last juist op de haak (Zie Fig. II) WAARSCHUWING: • Belast de haak NOOIT voor de veiligheidsklip (5) als afgebeeld in Fig. III-A• De punt van de haak mag niet belast worden (Zie Fig. III-B)• Laad de haak NOOIT uit de middenlijn (Zie Fig. III-C)• Laad de haak NOOIT zijwaarts (Zie Fig. III-D) WAARSCHUWING: Zorg er voor dat de bevestigingshaak (1) te allen tijde volledig is geschakeld met een gesloten veiligheidsklip (5) 282517_Z1MANPRO1.indd 25 04/08/2015 14:5826

Gebruik Let op: De handtakel mag enkel door bekwame personen gebruikt worden. Gebruikers dienen getraind te zijn in het gebruik van takel-/hijshulpmiddelen. Onervaren personen dienen voor gebruikt geïnstrueerd te worden. Voor gebruik bepaald u de mogelijke risicofactorenWAARSCHUWING: Tijdens gebruik van de handtakel is het dragen van de geschikte beschermende uitrusting, waaronder een veiligheidsbril, beschermende handschoenen, een veiligheidshelm en beschermende schoenen aanbevolen Takelen WAARSCHUWING: Zorg dat de directe takelomgeving vrij is. Zorg tijdens het takelen voor een heldere communicatie. Zorg er te allen voor dan niemand zich onder de last bevindt WAARSCHUWING: De last dient in een soepele, gecontroleerde beweging verplaatst te worden. Zorg ervoor dat de ketting vrij in de katrol kan bewegen en dat de ketting niet draait WAARSCHUWING: Tijdens het gebruik van de takel wordt de rem mogelijk heet. Stop het gebruik onmiddellijk zodat de rem niet oververhit en kan afkoelen1. Trek aan de handketting (3) tot de laadketting (6) strak gespannen is. De ketting dient verticaal te hangen2. Takel de last omhoog. Check of de last tijdens het takelen niet kan kantelen3. Laat de last wanneer vereist zakken om de hijsbanden te verplaatsen en een veilig takelen te garanderen4. Stop het takelen op ongeveer 100 mm om te controleren of de rem de last kan dragen5. Hervat het takelen tot de gewenste hoogte. Laadt de last niet zover dat de haak (4) in contact komt met de katrol (2)6. Om de last te verlagen trekt u aan de andere zijde van de handketting. Verlaag de last langzaam en in een vloeiende beweging. De ketting mag NOOIT volledig uitgerold worden Accessoires

• Verschillende takelaccessoires waaronder hijsbanden zijn verkrijgbaar bij uw Silverline handelaar Onderhoud Let op: Takelgereedschap dient regelmatig, door een geschikt persoon, volgens de plaatselijke wetten en regels geïnspecteerd en onderhouden worden. Onderhoud dient in het onderhoudsrapport bijgehouden te worden (Vindt het onderhoudsrapport onderaan de handleiding) WAARSCHUWING: Check alle onderdelen voor elk gebruik en check of u enige abnormale geluiden hoort. Wanneer de eenheid voor langere tijd niet gebruikt is, inspecteert u de eenheid grondig. Bij enige beschadiging neemt u de handtakel onmiddellijk uit gebruik en laat u de handtakel bij een Silverline service center repareren. Wanneer de eenheid niet te repareren is dient u deze te vervangen WAARSCHUWING: Check het remmechanisme voor elk gebruik WAARSCHUWING: Demonteer de handtakel niet. Laat de eenheid te allen tijde bij een Silverline service center onderhouden en repareren Schoonmaak
• Houd uw machine schoon. Zorg ervoor dat afval zich niet ophoopt op de onderdelen van het gereedschap. Verwijder stof en vuil en zorg ervoor dat de ventilatiegaten nooit verstopt raken. Gebruik een zachte borstel of een droge doek om de machine te reinigen. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen. Smeren
• Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel• Houdt de laadketting en beide haakschachten schoon en gesmeerdWAARSCHUWING: Het remmechanisme mag niet in contact komen met olie of vet Opberging
• Berg de handtakel op een droge en veilige plek, buiten het bereik van kinderen

• Gereedschap bevat mogelijk sporen van olie en andere smeermiddelen. Gereedschap mag daarom niet met huishoudelijk afval worden weggegooid• Neem contact op met uw gemeente voor informatie betreft de juiste verwijderwijze van de handtakel 282517_Z1MANPRO1.indd 26 04/08/2015 14:58www.silverlinetools.com

Handtakel282517 EG-verklaring van overeenstemming De ondergetekende: Mr. Darrell MorrisGemachtigd door: Silverline ToolsVerklaart datIdentificatienummer: 282517Beschrijving: HandtakelVoldoet aan de volgende richtlijnen:• Machinerichtlijn 2006/42/EG • EN13157:2004+A1:2009Keuringsinstantie: TÜV RheinlandDe technische documentatie wordt bijgehouden door: Silverline ToolsDatum: 23-07-2015Handtekening:Darrell MorrisAlgemeen directeurNaam en adres van fabrikant:Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres: Central House, Church Street, Yeovil, Somerset BA20 1HH, Verenigd Koninkrijk Voorwaarden Silverline Tools Garantie Dit Silverline product komt met een levenslange garantie. U heeft recht op levenslange garantie als u dit product binnen 30 dagen na aankoop op silverlinetools.com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs. Het gekochte product registreren Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:• Uw persoonlijke gegevens• De gegevens van het product en de aankoopU ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs. BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, GBAlle claims moeten binnen de garantieperiode worden ingediend.U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools. De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op. Wat is gedekt: De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.Gebruik van dit product in de EU. Wat niet is gedekt: Silverline Tools geeft geen garantie op reparaties als gevolg van:Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz. De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.Alle soorten wijzigingen en modificaties van het product.Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt. Accu garantie Silverlineaccu’s zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik. 282517_Z1MANPRO1.indd 27 04/08/2015 14:5828 NLNL Service Record 282517_Z1MANPRO1.indd 28 04/08/2015 14:58www.silverlinetools.com
