GEBRUIKSAANWIJZING Intimidator Trio Chauvet

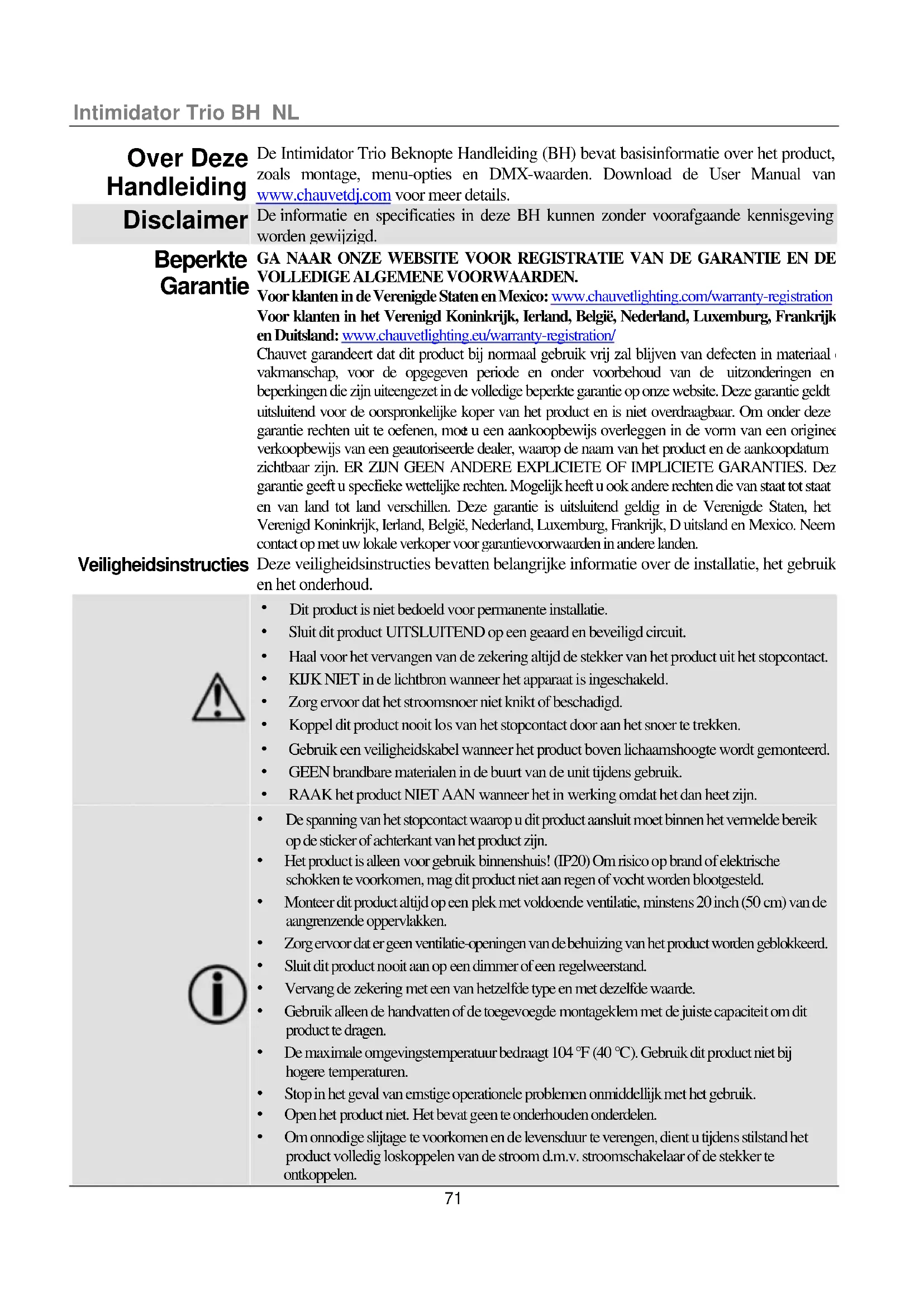

Over Deze Handleiding De Intimidator Trio Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX- waarden. Download de User Manual van www.chauvetdj.com voor meer details. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. Beperkte Garantie

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/ Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moe t u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u speci fieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, D uitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

Dit product is niet bedoeld voor permanente installatie.

• Sluit dit product UITSLUITEND op een geaard en beveiligd circuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

• Gebruik alleen de handvatten of de toegevoegde montageklem met de juiste capaciteit om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 104 °F (40 °C). Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product niet. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te voorkomen en de levensduur te verengen, dient u tijdens stilstand het product volledig loskoppelen van de stroom d.m.v. stroomschakelaar of de stekker te ontkoppelen.Intimidator Trio BH NL

Contact Van buiten de VS, het VK, Ierland, Frankrijk, Duitsland of Mexico of de Benelux, kunt u contact opnemen met de distributeur of om ondersteuning vragen of het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie. Wat is Inbegrepen

• Beknopte Handleiding Om te Beginnen

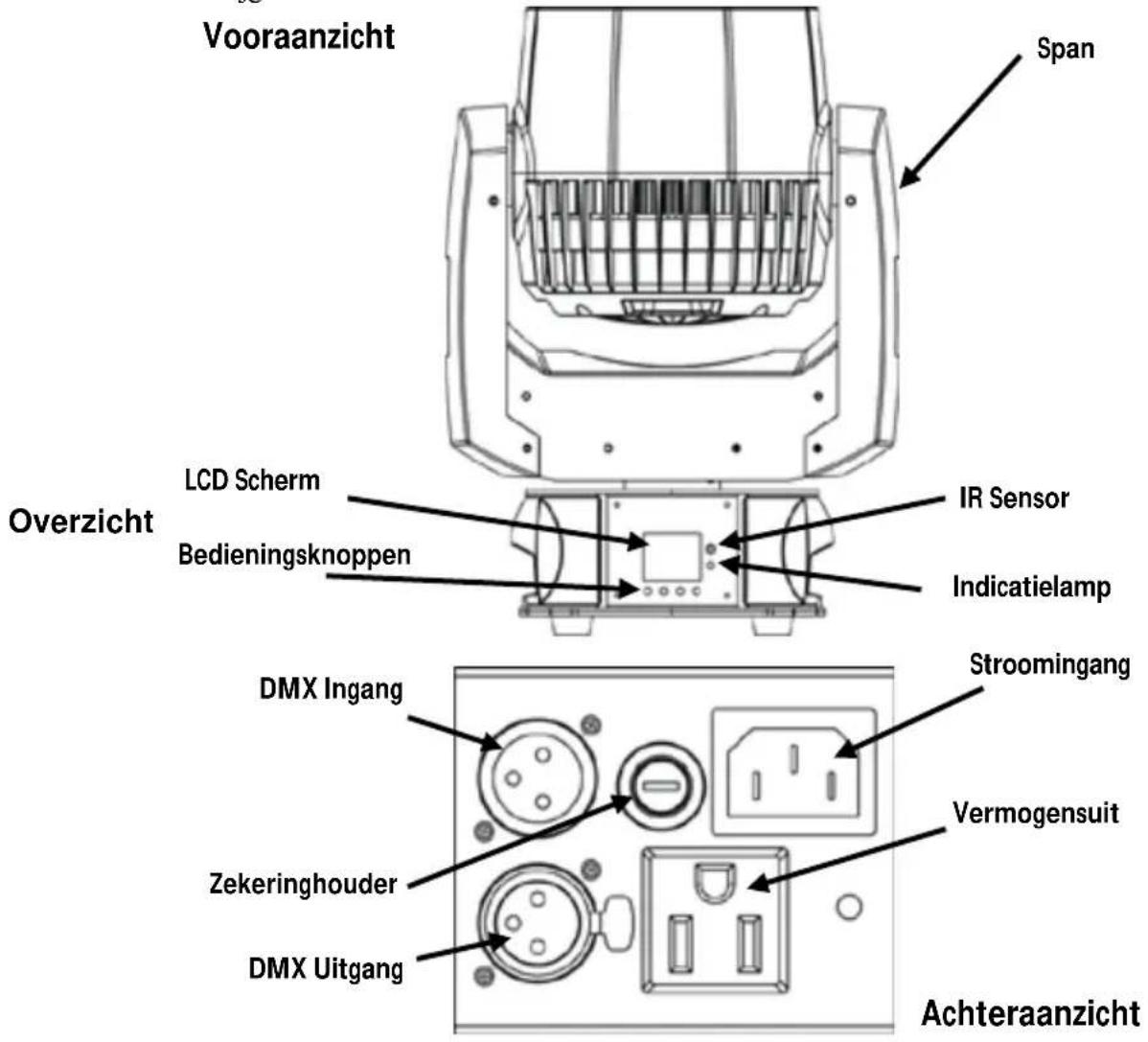

Pak uw Intimidator Trio uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of de inhoud beschadigd lijkt, meldt het onmiddellijk aan de bezorger, niet aan Chauvet. Beschrijving De Intimidator Trio is een veelzijdig moving head lichteffect met lichtstraal, schijnwerper en verschillende effecten. Het heeft 6 vier- kleurige RGBW LEDs. Gemotoriseerde zoom kan gebruikt worden voor short-throw en long-throw- toepassingen, continu draaiende honeycomb zorgt voor de opwinding van een lichte ffect. Gemakkelijke navigatie en een volledige tekst uitlezing wordt getoond op een hoog-contrast, full- color LCD scherm Genereer een gesynchroniseerde show in de Master/Slave stand met toegankelijke, ingebouwde automatische programma's. De optionele IRC-6 afstandsbediening van Chauvet biedt makkelijke, draadloze non- DMC besturing. De Intimidator Trio past het best in de CHS- 50 VIP Gear Bag, ook verkrijgbaar via Chauvet. Overzicht

AC Power Dit product heeft een auto- bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. Power Linking Voor het maximum aantal Intimidator Trio producten die via power linking kan worden gekoppeld bij elke spanning, zie de gebruikershandleiding of de sticker op het product. Zekering Vervangen

1. Ontkoppel het apparaat van de stroom.

2. Met behulp van een platte schroevendraaier, draai de zekeringhouder en

trek deze er recht uit.

3. Verwijder de defecte zekering en vervang deze door een goede zekering

4. Breng de zekeringhouder opnieuw in en zet het apparaat weer aan.

De Intimidator Trio is compatibel met de infrarood afstandsbediening 6 (IRC-6) van Chauvet. De volgende IRC-6 knoppen worden gebruikt met de Intimidator Trio:

• <BLACKOUT> - Schakelt LED aan/uit

• <SENSITIVITY> - stelt geluidsgevoeligheid in

• <FADE/SNAP> - Druk eenmaal voor Fade kleurverandering/druk tweemaal voor Snap

• <UV> - Zoom/draaien handmatige instelling

Montage Voordat u dit product monteert, lees eerst de Veiligheidsinstructies.

Bij het gebruik van slechts één bevestigingsklem, moet u een klem gebruiken met een penschiettoestel per ongeluk losraken te voorkomen.

Montageklem (werkt met CLP-15 of CLP-15N klem van Chauvet) Veiligheidskabel

Bevestigingsgaten voor Hang- /Montagebeugel Rubberen voetstuk (x4) voor vloermontage Handvat (x2) Doorgang voor de Veiligheidskabel Bevestigingsbeugel Bevestigingsgat voor MontageklemIntimidator Trio BH NL

Configuratie- scherm Beschrijving Toets Functie <MENU> Uitgangen van het huidige menu of functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie <ENTER> Schakelt het huidige weergegeven menu in of stelt de momenteel geselecteerde waarde in de geselecteerde functie in Menu Opties Raadpleeg de Intimidator Trio-productpagina op chauvetdj.com voor de nieuwste menu opties. Hoofdfunctie Programmeerniveaus Beschrijving Address 001–512 Stelt het DMX startadres in Run Mode DMX 15CH Selecteert DMX modus 30CH Slave Slave 1–4 Selecteert Slave modus Auto Selecteert Automatisch modus Sound Selecteert Geluidsactieve modus

Terugwerkende tilt optie Pan Angle

Selecteert de 90° tilt hoekbereik Totem Mode OFF Beperkt de zwenk- en kantelbeweging niet

Beperkt de zwenk / kanteling voor montage hierboven DOWN Beperkt het draaien en kantelen voor vloermontage P/T Speed Normal Selecteert de pan/tilt snelheid Fast Slow Fans Auto Stelt de ventilator snelheid in afhankelijk van de temperatuur Full Ventilator snelheid ingesteld op volle snelheid Display OFF Scherm achtergrond dooft na inactiviteitIntimidator Trio BH NL

Hoofdfunctie Programmeerniveaus Beschrijving

Scherm achtergrond blijft aan Setup (vervolg) Screen Rev OFF Normaal scherm

Omgekeerd scherm Dimmer Curve Square Selecteert de dimmer curve stand I Squa SCurve Linear Dimmer Speed Fast Selecteert de dimmer snelheid Smooth Color Balance RED Selecteert de kleurbalans (100 tot 255) GREEN BLUE WHITE Sensitivity 001–100 Stelt de geluidsgevoeligheid in DMX Loss Hold Behoudt de laatste instelling wanneer het DMX-signaal wegvalt Black Schakelt het apparat uit als het DMX-signaal wegvalt Auto Zet het apparat in de automatsche modus wanneer het signal wegvalt Sound Zet het apparat in de geluidsmodus wanneer het signal wegvalt Reset Reset het product Factory Set Laad de fabrieksinstellingen Sys Info Ver V_ Toont de software versie Running Mode _ _ _ _ _ Toont de huidige actieve stand DMX Address _ _ _ Toont huidige DMX adres Temperature _ _ _ Toont de LED temperatuur in Celsius DMX Linking De Intimidator Trio kan werken met een DMX besturing wanneer het is verbonden door DMX seriële verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX werking staan in de gebruikershandleiding. Als u niet bekend bent met DMX , download dan de DMX Primer van www.chauvetdj.com. Startadres Om volledige toegang tot alle kanalen in elke DMX- modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 483. Master/Slave Verbinding

De Intimidator Trio maakt gebruik van de DMX- dataverbinding voor haar Master-/Slave- modus. Instructies voor het aansluiten en configureren van dit product voor master/slave werking staan in de gebruikershandleiding.Intimidator Trio BH NL

Kanaal Functie Waarde Percentage/Instelling

Subtiele Pan 000 ó 255 Subtiele bediening voor pan

Subtiele Tilt 000 ó 255 Subtiele bediening voor tilt

Snelheid 000 ó 255 Pan/TIlt snelheid (langzaam naar snel)

Rood 000 ó 255 0 naar 100% Zone 1

Groen 000 ó 255 0 naar 100%

Blauw 000 ó 255 0 naar 100%

Wit 000 ó 255 0 naar 100%

Rood 000 ó 255 0 naar 100% Zone 2

Groen 000 ó 255 0 naar 100%

Blauw 000 ó 255 0 naar 100%

Wit 000 ó 255 0 naar 100%

Rood 000 ó 255 0 naar 100% Zone 3

Groen 000 ó 255 0 naar 100%

Blauw 000 ó 255 0 naar 100%

Wit 000 ó 255 0 naar 100%

Geen functie 000 ó 255 Geen functie (Voorinstelling)

Geen functie 000 ó 255 Geen functie (Voorinstelling)

Geen functie 000 ó 255 Geen functie (Voorinstelling)

Geen functie 000 ó 255 Geen functie (Voorinstelling)

Kanaal Functie Waarde Percentage/Instelling

175 ó 179 Geen functie 180 ó 201

Kleurverandering met de klok mee (snel naar langzaam) 202 ó 207 Stop (kleur blijft de huidige kleur) 208 ó 229

Kleurverandering tegen de klok in (snel naar langzaam) 230 ó 234 Geen functie 235 ó 249 Kleurverspringing (snel naar langzaam) 250 ó 255 Sound-Active kleurenIntimidator Trio BH NL

Kanaal Functie Waarde Percentage/Instelling

Ingebouwde bediening 000 ó 015 Geen functie

112 ó 127 Ingebouwde 7 (zone macro's 1—6))

128 ó 143 Ingebouwde Auto 1

144 ó 159 Ingebouwde Auto 2

160 ó 175 Ingebouwde Auto 3

192 ó 207 Ingebouwde Auto 5

208 ó 223 Ingebouwde Auto 6

224 ó 239 Ingebouwde Auto 7

240 ó 255 Ingebouwd 8 (Ingebouwde auto 1—7)

Ingebouwde Snelheid 000 ó 255 Zone macro's en ingebouwde auto snelheid (langzaam naar snel)

Dimmer 000 ó 255 0 naar 100%

26 Sluiter 000 ó 019 Dicht 020 ó 024 Open 025 ó 064 Stroboscoop effect (afnemende snelheid) 065 ó 069 Open 070 ó 084 Snel aan, langzaam uit (afnemende snelheid) 085 ó 089 Open 090 ó 104 Langzaam aan, snel uit (afnemende snelheid) 105 ó 109 Open 110 ó 124 Willekeurige shutter (afnemende snelheid) 125 ó 129 Open 130 ó 144 Willekeurig snel aan, langzaam uit (afnemende snelheid) 145 ó 149 Open 150 ó 164 Willekeurig langzaam aan, snel uit (afnemende snelheid) 165 ó 169 Open 170 ó 184 Pulse effect 1 (afnemende snelheid) 185 ó 189 Open 190 ó 204 Pulse effect 2 (afnemende snelheid) 205 ó 209 Open 210 ó 224 Geleidelijk aan en uit (afnemende snelheid) 225 ó 229 Open 230 ó 244 Pulse effect 3 (afnemende snelheid) 245 ó 255 Open

Kanaal Functie Waarde Percentage/Instelling

28 Besturingsfuncties

000 ó 009 Geen functie 010 ó 014 Blackout tijdens pan/tilt 015 ó 019 Geen functie 020 ó 049 Gereserveerd voor toekomstig gebruik 050 ó 054 Herstart pan 055 ó 059 Herstart tilt 060 ó 064 Reset zoom 065 ó 069 Reset rotatie 070 ó 074 Reset alles 075 ó 079 Geen functie 080 ó 084 Omgedraaide pan/tilt 085 ó 089 Omgedraaide pan 090 ó 094 Omgedraaide tilt 095 ó 099 Annuleer de omgedraaide pan 100 ó 104 Annuleer de omgedraaide tilt 105 ó 109 Annuleer de omgedraaide pan/tilt 110 ó 124 Geen functie 125 ó 129 Ventilator (volledige snelheid) 130 ó 134 Ventilator (automatisch) 135 ó 139 Dimmer, snel 140 ó 144 Dimmer, vloeiend 145 ó 255 Geen functie

000 ó 007 Geen functie 008 ó 023 Automatische bewegingsmacro 1 024 ó 039 Automatische bewegingsmacro 2 040 ó 055 Automatische bewegingsmacro 3 056 ó 071 Automatische bewegingsmacro 4 072 ó 087 Automatische bewegingsmacro 5 088 ó 103 Automatische bewegingsmacro 6 104 ó 119 Automatische bewegingsmacro 7 120 ó 135 Automatische bewegingsmacro 8 136 ó 151 Sound-Active bewegingsmacro 1 152 ó 167 Sound-Active bewegingsmacro 2 168 ó 183 Sound-Active bewegingsmacro 3 184 ó 199 Sound-Active bewegingsmacro 4 200 ó 215 Sound-Active bewegingsmacro 5

30 Rotatie 000 ó 063 Opvolgende Rotatie Als Ch-27 (Zoom)

waarde boven 150 is 064 ó 095 Rotatie Kleine Schudding (Langzaam naar Snel) 096 ó 127 Rotatie Grote Schudding (Langzaam naar Snel) 128 ó 191 Rotatie (langzaam naar snel) 192 ó 255 Omgekeerde rotatie (langzaam naar snel)Intimidator Trio BH NL

Kanaal Functie Waarde Percentage/Instelling

Snelheid 000 ó 255 Pan/Tilt (langzaam naar snel)

Rood 000 ó 255 0 naar 100%

Groen 000 ó 255 0 naar 100%

Blauw 000 ó 255 0 naar 100%

Wit 000 ó 255 0 naar 100%

Ingebouwde bediening 000 ó 015 Geen functie 016 ó 031 Zone macro 1 032 ó 047 Zone macro 2 048 ó 063 Zone macro 3 064 ó 079 Zone macro 4 080 ó 095 Zone macro 5 096 ó 111 Zone macro 6 112 ó 127 Ingebouwde 7 (zone macro's 1—6)) 128 ó 143 Ingebouwde Auto 1 144 ó 159 Ingebouwde Auto 2 160 ó 175 Ingebouwde Auto 3 176 ó 191 Ingebouwde Auto 4 192 ó 207 Ingebouwde Auto 5 208 ó 223 Ingebouwde Auto 6 224 ó 239 Ingebouwde Auto 7 240 ó 255 Ingebouwd 8 (Ingebouwde auto 1—7)

Ingebouwde Snelheid 000 ó 255 Zonesen ingebouwde auto snelheid (langzaam naar snel)

0 naar 100%Intimidator Trio BH NL

Kanaal Functie Waarde Percentage/Instelling

11 Sluiter 000 ó 019 Dicht 020 ó 024 Open 025 ó 064 Stroboscoop effect (afnemende snelheid) 065 ó 069 Open 070 ó 084 Snel aan, langzaam uit (afnemende snelheid) 085 ó 089 Open 090 ó 104

Langzaam aan, snel uit (afnemende snelheid) 105 ó 109 Open 110 ó 124 Willekeurige shutter (afnemende snelheid) 125 ó 129 Open 130 ó 144

Willekeurig snel aan, langzaam uit (afnemende snelheid) 145 ó 149 Open 150 ó 164

Willekeurig langzaam aan, snel uit (afnemende snelheid) 165 ó 169 Open 170 ó 184 Pulse effect 1 (afnemende snelheid) 185 ó 189 Open 190 ó 204 Pulse effect 2 (afnemende snelheid) 205 ó 209 Open 210 ó 224 Geleidelijk aan en uit (afnemende snelheid) 225 ó 229 Open 230 ó 244 Pulse effect 3 (afnemende snelheid) 245 ó 255 Open

Kanaal Functie Waarde Percentage/Instelling 13 Besturingsfuncties

000 ó 009 Geen functie 010 ó 014 Pan/Tilt blackout 015 ó 019 Geen functie 020 ó 049 Gereserveerd voor toekomstig gebruik 050 ó 054 Herstart pan 055 ó 059 Herstart tilt 060 ó 064 Reset zoom 065 ó 069 Geen functie 070 ó 074 Reset alles 075 ó 079 Geen functie 080 ó 084 Omgedraaide Pan/Tilt 085 ó 089 Omgedraaide pan 090 ó 094 Draai tilt om 095 ó 099 Annuleer de omgedraaide pan 100 ó 104 Annuleer de omgedraaide tilt 105 ó 109 Annuleer de omgedraaide pan/tilt 110 ó 124 Geen functie 125 ó 129 Ventilator (volledige snelheid) 130 ó 134 Ventilator (automatisch) 135 ó 139 Dimmer, snel 140 ó 144 Dimmer, vloeiend 145 ó 255 Geen functie 14 Bewegingsmacro's

000 ó 007 Geen functie 008 ó 023 Automatische bewegingsmacro 1 024 ó 039 Automatische bewegingsmacro 2 040 ó 055 Automatische bewegingsmacro 3 056 ó 071 Automatische bewegingsmacro 4 072 ó 087 Automatische bewegingsmacro 5 088 ó 103 Automatische bewegingsmacro 6 104 ó 119 Automatische bewegingsmacro 7 120 ó 135 Automatische bewegingsmacro 8 136 ó 151 Sound-Active bewegingsmacro 1 152 ó 167 Sound-Active bewegingsmacro 2 168 ó 183 Sound-Active bewegingsmacro 3 184 ó 199 Sound-Active bewegingsmacro 4 200 ó 215 Sound-Active bewegingsmacro 5

15 Rotatie 000 ó 063 Opvolgende Rotatie Als Ch-27 (Zoom)

waarde boven 150 is 064 ó 095 Rotatie Kleine Schudding (Langzaam naar Snel) 096 ó 127 Rotatie Grote Schudding (Langzaam naar Snel) 128 ó 191 Rotatie (langzaam naar snel) 192 ó 255 Omgekeerde rotatie (langzaam naar snel)Intimidator Trio QRG Multi-Language
