MANUAL DE USUARIO Intimidator Trio Chauvet

• <AUTO> - selects auto program mode (scrolling)

• <A> - Pan/Tilt manual adjustment

Acerca de esta guía La guía de referencia rápida (GRR) del Intimidator Trio contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso. Garantía Limitada

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/ Chauvet garantiza que este produc to estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se con cede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, don de figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país . Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con otro del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.Intimidator Trio GRR ES

Contacto Fuera de EE. UU., Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto. Qué va incluido

• Soportes de suspensión

• Cable de alimentación

• Guía de referencia rápida Para empezar Desembale su Intimidator Trio y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Descripción El Intimidator Trio es un efecto de luz de cabeza móvil compacto y cargado de características, equipado con haz, baño de luz y efectos. Tiene 6 LED RGBW de cuatro colores. El zoom motorizado permite aplicaciones de corto y largo alcance, y el nido de abeja en rotación continua aporta la emoción de un efecto de iluminación. Experimente una navegación sencilla con lectura completa de texto gracias la pantalla LCD de alto contraste a t odo color. Genere un espectáculo sincronizado en modo maestro/esclavo con programas automatizados de fácil acceso. El mando a distancia IRC- 6 de Chauvet le proporciona un práctico control no- DMX sin cables. El Intimidator Trio cabe perfectamente en la bolsa de material CHS-50 VIP disponible en Chauvet.Intimidator Trio GRR ES

Salida de alimentación

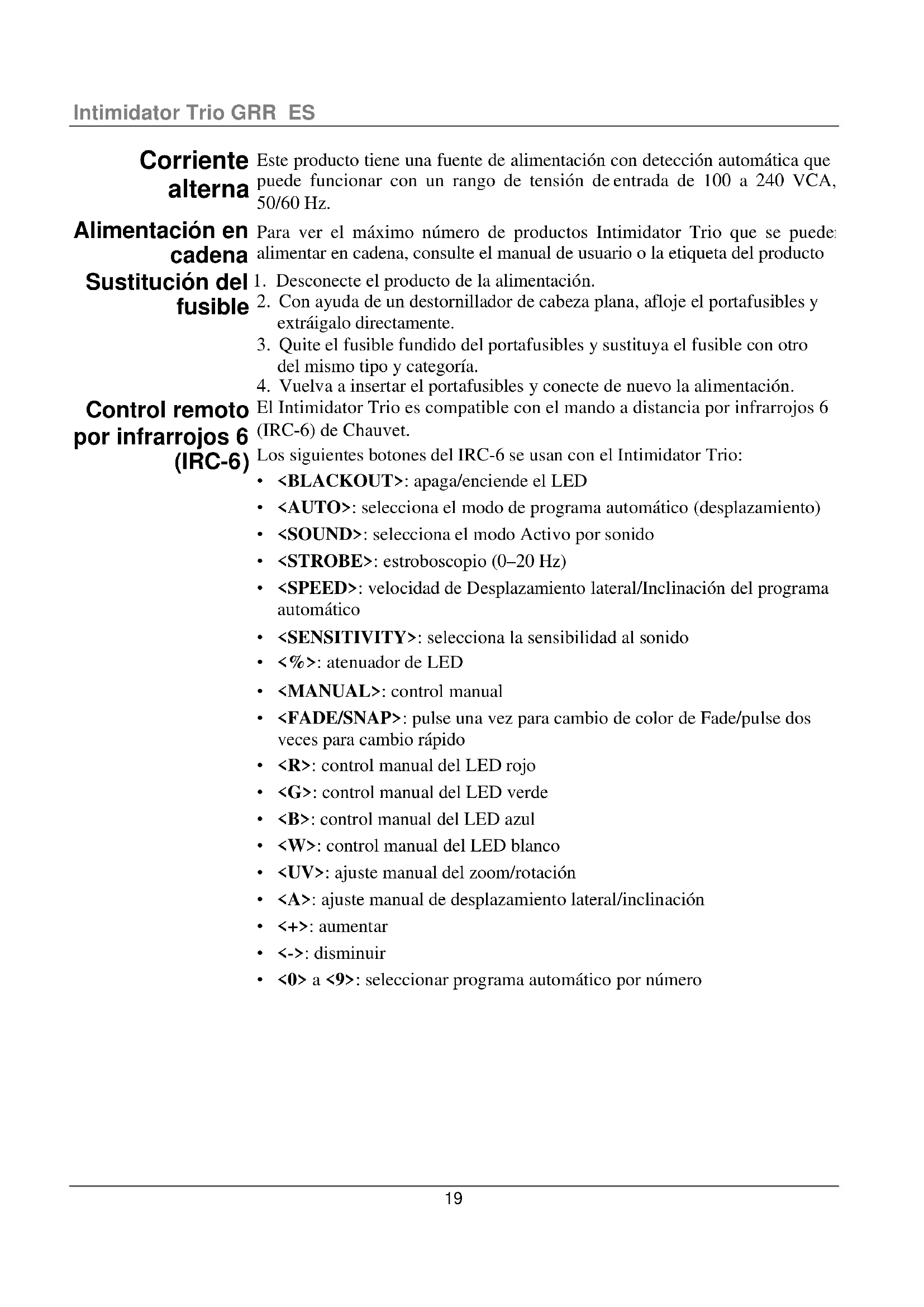

Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. Alimentación en cadena Para ver el máximo número de productos Intimidator Trio que se pueden alimentar en cadena, consulte el manual de usuario o la etiqueta del producto Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Con ayuda de un destornillador de cabeza plana, afloje el portafusibles y

extráigalo directamente.

3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro

del mismo tipo y categoría.

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

El Intimidator Trio es compatible con el mando a distancia por infrarrojos 6 (IRC-6) de Chauvet. Los siguientes botones del IRC-6 se usan con el Intimidator Trio:

• <BLACKOUT>: apaga/enciende el LED

• <AUTO>: selecciona el modo de programa automático (desplazamiento)

• <SOUND>: selecciona el modo Activo por sonido

• <STROBE>: estroboscopio (0–20 Hz)

• <SPEED>: velocidad de Desplazamiento lateral/Inclinación del programa automático

• <SENSITIVITY>: selecciona la sensibilidad al sonido

• <FADE/SNAP>: pulse una vez para cambio de color de Fade/pulse dos veces para cambio rápido

• <UV>: ajuste manual del zoom/rotación

• <A>: ajuste manual de desplazamiento lateral/inclinación

• <0> a <9>: seleccionar programa automático por númeroIntimidator Trio GRR ES

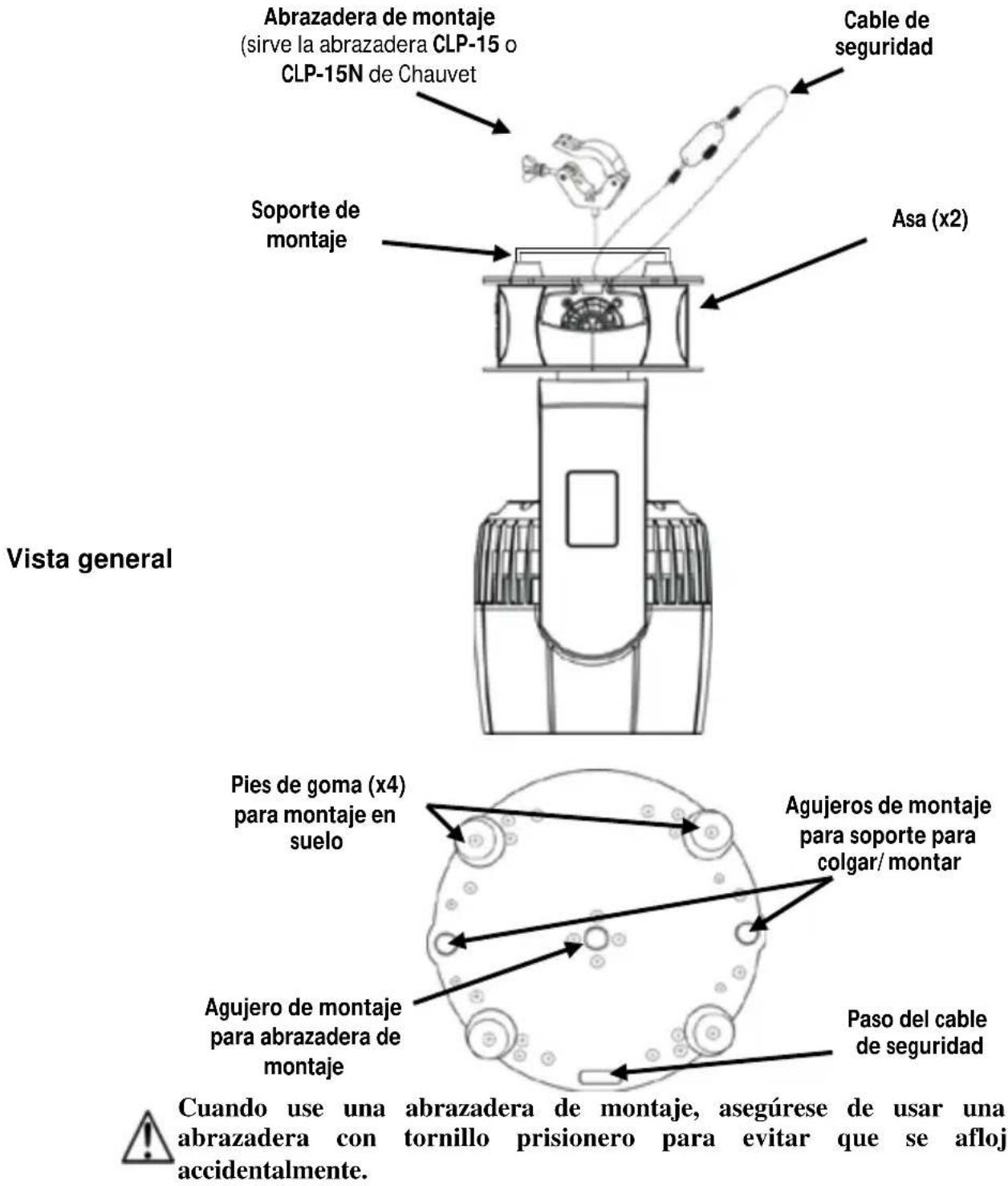

Montaje Antes de montar este producto, lea las Notas de seguridad.

Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente.

Descripción del panel de control

Botón Función <MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada Abrazadera de montaje (sirve la abrazadera CLP-15 o CLP-15N de Chauvet Cable de seguridad Agujeros de montaje para soporte para colgar/montar Pies de goma (x4) para montaje en suelo Asa (x2) Paso del cable de seguridad

Soporte de montaje Agujero de montaje para abrazadera de montajeIntimidator Trio GRR ES

Opciones de menu Consulte la página del producto Intimidator Trio en www.chauvetdj.com para obtener el mapa de menús más reciente. Función principal Niveles de programación Descripción Address 001–512 Configura la dirección inicial DMX Run Mode DMX 15CH Selecciona el modo de ejecución DMX 30CH Slave Slave 1–4 Selecciona el modo Maestro/Esclavo Auto Selecciona el modo automático Sound Selecciona el modo Activo por sonido

Invierte el funcionamiento del desplazamiento lateral Tilt Reverse OFF Funcionamiento inclinación normal

Invierte el funcionamiento de la inclinación Pan Angle

Selecciona el rango de desplazamiento lateral de 540°

Selecciona el rango de desplazamiento lateral de 360°

Selecciona el rango de desplazamiento lateral de 180° Tilt Angle

Selecciona el rango de inclinación de 270°

Selecciona el rango de inclinación de 180°

Selecciona el rango de inclinación de 90° Totem Mode OFF No restringe el movimiento panorámico y de inclinación

Restringe el movimiento panorámico y de inclinación para el montaje en altura DOWN Restringe el movimiento panorámico y de inclinación para el montaje en suelo/superficie P/T Speed Normal Selecciona la velocidad de desplazamiento lateral/inclinación Fast Slow Fans Auto Configura la velocidad de ventilador según la temperatura Full Velocidad del ventilador al máximo Display OFF La luz de la pantalla se apaga después de la inactividad

La luz de la pantalla se queda encendida Screen Rev OFF Pantalla normal

Función principal Niveles de programación Descripción

Setup (cont.) Dimmer Curve Square Selecciona el modo de curva del atenuador I Squa SCurve Linear Dimmer Speed Fast Selecciona el valor del atenuador Smooth Color Balance RED Selecciona el equilibrio de color (100 a 255) GREEN BLUE WHITE Sensitivity 001–100 Selecciona el equilibrio de color (100 a 255) DMX Loss Hold Mantiene el ultimo ajuste cuando se pierde la señal DMX Black Apaga la unidad cuande se pierde la señal DMX Auto Configura la unidad en modo automático cuando se pierde la señal DMX Sound Establece la unidad en el modo de sonido cuando se pierde la señal DMX Reset Resets the product Factory Set Carga los valores por defecto de fábrica Sys Info Ver V_ Muestra en pantalla la versión de software Running Mode _ _ _ _ _ Muestra el modo de ejecución actual DMX Address _ _ _ Muestra la dirección DMX actual Temperature _ _ _ Muestra la temperatura del LED en Celsius Enlace DMX El Intimidator Trio puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descar gue el Manual DMX de www.chauvetdj.com. Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 483. Conexión Maestro/Esclavo

Intimidator Trio usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el manual de usuario.Intimidator Trio GRR ES

Canal Función Valor Porcentaje/Configuración

Inclinación fina 000 ó 255 Control fino de la inclinación 5 Velocidad 000 ó 255 Velocidad de desplazamiento lateral/inclinación (rápido a lento)

Sin función 000 ó 255 Sin función (preconfigurado)

Sin función 000 ó 255 Sin función (preconfigurado)

Sin función 000 ó 255 Sin función (preconfigurado)

Sin función 000 ó 255 Sin función (preconfigurado)

Canal Función Valor Porcentaje/Configuración

Desplazamiento de color en sentido horario (rápido a lento) 202 ó 207 Parada (el color se queda en el color actual) 208 ó 229

Desplazamiento de color en sentido antihorario (rápido a lento) 230 ó 234 Sin función 235 ó 249 Salto de color (lento a rápido) 250 ó 255 Colores activos por sonidoIntimidator Trio GRR ES

Canal Función Valor Porcentaje/Configuración

Velocidad integrada 000 ó 255 Velocidad auto integrado y macros de zona (lento a rápido)

Atenuador 000 ó 255 0 a 100% 26 Obturador 000 ó 019 Cerrado 020 ó 024 Abierto 025 ó 064 Efecto estroboscopio (velocidad decreciente) 065 ó 069 Abierto 070 ó 084 Encender rápido, apagar lento (velocidad decreciente) 085 ó 089 Abierto 090 ó 104 Encender lento, apagar rápido (velocidad decreciente) 105 ó 109 Abierto 110 ó 124 Obturador aleatorio (velocidad decreciente) 125 ó 129 Abierto 130 ó 144 Encender rápido, apagar lento aleatorio (velocidad decreciente) 145 ó 149 Abierto 150 ó 164 Aleatorio: encender lento, apagar rápido (velocidad decreciente) 165 ó 169 Abierto 170 ó 184 Efecto pulso 1 (velocidad decreciente) 185 ó 189 Abierto 190 ó 204 Efecto pulso 2 (velocidad decreciente) 205 ó 209 Abierto 210 ó 224 Gradualmente encender y apagar (velocidad decreciente) 225 ó 229 Abierto 230 ó 244 Efecto pulso 3 (velocidad decreciente) 245 ó 255 Abierto

Canal Función Valor Porcentaje/Configuración

Macros de movimiento 000 ó 007 Sin función 008 ó 023 Macro de movimiento automático 1 024 ó 039 Macro de movimiento automático 2 040 ó 055 Macro de movimiento automático 3 056 ó 071 Macro de movimiento automático 4 072 ó 087 Macro de movimiento automático 5 088 ó 103 Macro de movimiento automático 6 104 ó 119 Macro de movimiento automático 7 120 ó 135 Macro de movimiento automático 8 136 ó 151 Macro de movimiento Activo por Sonido 1 152 ó 167 Macro de movimiento Activo por Sonido 2 168 ó 183 Macro de movimiento Activo por Sonido 3 184 ó 199 Macro de movimiento Activo por Sonido 4 200 ó 215 Macro de movimiento Activo por Sonido 5

Macro de movimiento Activo por Sonido 6 232 ó 247 Macro de movimiento Activo por Sonido 7 248 ó 255 Macro de movimiento Activo por Sonido 8

30 Rotación 000 ó 063 Secuencia giratoria Cuando el valor de C-27 (zoom) es mayor de 150 064 ó 095 Vibración giratoria pequeña (lenta a rápida) 096 ó 127 Vibración giratoria grande (lenta a rápida) 128 ó 191 Rotación (lenta a rápida) 192 ó 255 Rotación inversa (lenta a rápida)Intimidator Trio GRR ES

Canal Función Valor Porcentaje/Configuración

Desplazamiento latera 000 ó 255 0 a 540°

Inclinación 000 ó 255 0 a 270° 3 Velocidad 000 ó 255 Desplazamiento lateral/inclinación (rápido a lento)

Velocidad integrada 000 ó 255 Velocidad automática de zonas e integrada (lento a rápido)

Canal Función Valor Porcentaje/Configuración

11 Obturador 000 ó 019 Cerrado 020 ó 024 Abierto 025 ó 064 Efecto estroboscopio (velocidad decreciente) 065 ó 069 Abierto 070 ó 084

Encender rápido, apagar lento (velocidad decreciente) 085 ó 089 Abierto 090 ó 104

Encender lento, apagar rápido (velocidad decreciente) 105 ó 109 Abierto 110 ó 124 Obturador aleatorio (velocidad decreciente) 125 ó 129 Abierto 130 ó 144

Encender rápido, apagar lento aleatorio (velocidad decreciente) 145 ó 149 Abierto 150 ó 164

Aleatorio: encender lento, apagar rápido (velocidad decreciente) 165 ó 169 Abierto 170 ó 184 Efecto pulso 1 (velocidad decreciente) 185 ó 189 Abierto 190 ó 204 Efecto pulso 2 (velocidad decreciente) 205 ó 209 Abierto 210 ó 224

Gradualmente encender y apagar (velocidad decreciente) 225 ó 229 Abierto 230 ó 244 Efecto pulso 3 (velocidad decreciente) 245 ó 255 Abierto

12 Zoom 000 ó 255 Gradualmente encender y apagar (velocidad decreciente)Intimidator Trio GRR ES

Canal Función Valor Porcentaje/Configuración

Macros de movimiento 000 ó 007 Sin función 008 ó 023 Macro de movimiento automático 1 024 ó 039 Macro de movimiento automático 2 040 ó 055 Macro de movimiento automático 3 056 ó 071 Macro de movimiento automático 4 072 ó 087 Macro de movimiento automático 5 088 ó 103 Macro de movimiento automático 6 104 ó 119 Macro de movimiento automático 7 120 ó 135 Macro de movimiento automático 8 136 ó 151 Macro de movimiento Activo por Sonido 1 152 ó 167 Macro de movimiento Activo por Sonido 2 168 ó 183 Macro de movimiento Activo por Sonido 3 184 ó 199 Macro de movimiento Activo por Sonido 4 200 ó 215 Macro de movimiento Activo por Sonido 5

Macro de movimiento Activo por Sonido 6 232 ó 247 Macro de movimiento Activo por Sonido 7 248 ó 255 Macro de movimiento Activo por Sonido 8

15 Rotación 000 ó 063 Secuencia giratoria Cuando el valor de C-

064 ó 095 Vibración giratoria pequeña (lenta a rápida) 096 ó 127 Vibración giratoria grande (lenta a rápida) 128 ó 191 Rotación (lenta a rápida) 192 ó 255 Rotación inversa (lenta a rápida)Intimidator Trio MR FR
