Caractéristiques techniques	Machine à effet à LED, 3 en 1 : faisceau, stroboscope et effet de lumière
Type de LED	LED RGB
Modes de fonctionnement	Auto, DMX, maître/esclave, mode sonore
Canaux DMX	6 canaux DMX
Utilisation	Idéale pour les événements, concerts, discothèques et spectacles
Maintenance	Vérifier régulièrement les connexions et nettoyer les lentilles
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau
Informations générales	Poids : environ 3,5 kg, dimensions : 30 x 25 x 20 cm

FOIRE AUX QUESTIONS - Intimidator Trio Chauvet

Comment puis-je résoudre un problème d'alimentation avec la Chauvet Intimidator Trio ?

Vérifiez que la machine est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Que faire si les effets lumineux ne fonctionnent pas correctement ?

Vérifiez que les paramètres DMX sont correctement configurés. Assurez-vous également que les connexions entre les appareils DMX sont sécurisées. Si le problème continue, consultez le manuel pour réinitialiser les paramètres d'usine.

Comment puis-je nettoyer ma Chauvet Intimidator Trio ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs. Pour l'intérieur, il est recommandé d'utiliser un aspirateur à faible puissance pour enlever la poussière.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit peut être normal pendant le fonctionnement, surtout si les ventilateurs internes se mettent en marche. Cependant, si le bruit est excessif ou si des bruits étranges se produisent, vérifiez que rien n'entrave les ventilateurs et envisagez de contacter le support technique.

Que faire si la télécommande ne fonctionne pas ?

Assurez-vous que la télécommande est correctement alimentée avec des piles neuves. Vérifiez également que rien ne bloque le signal entre la télécommande et l'appareil. Si le problème persiste, essayez de réinitialiser la connexion entre la télécommande et l'appareil.

Comment régler les angles des effets lumineux ?

Les angles peuvent être ajustés manuellement en déplaçant l'appareil sur son support. Assurez-vous de le fixer correctement pour éviter tout mouvement accidentel. Consultez le manuel pour des instructions spécifiques sur les réglages d'angle.

Est-ce que je peux utiliser la Chauvet Intimidator Trio en extérieur ?

La Chauvet Intimidator Trio est conçue pour un usage intérieur. Si vous devez l'utiliser en extérieur, assurez-vous de la protéger contre l'humidité et les intempéries pour éviter tout dommage.

Comment puis-je synchroniser plusieurs unités de Chauvet Intimidator Trio ?

Utilisez le mode DMX pour synchroniser plusieurs unités. Assurez-vous que chaque appareil a un adresse DMX unique et qu'ils sont connectés par un câble DMX. Référez-vous au manuel pour des instructions détaillées sur la configuration DMX.

MODE D'EMPLOI Intimidator Trio Chauvet

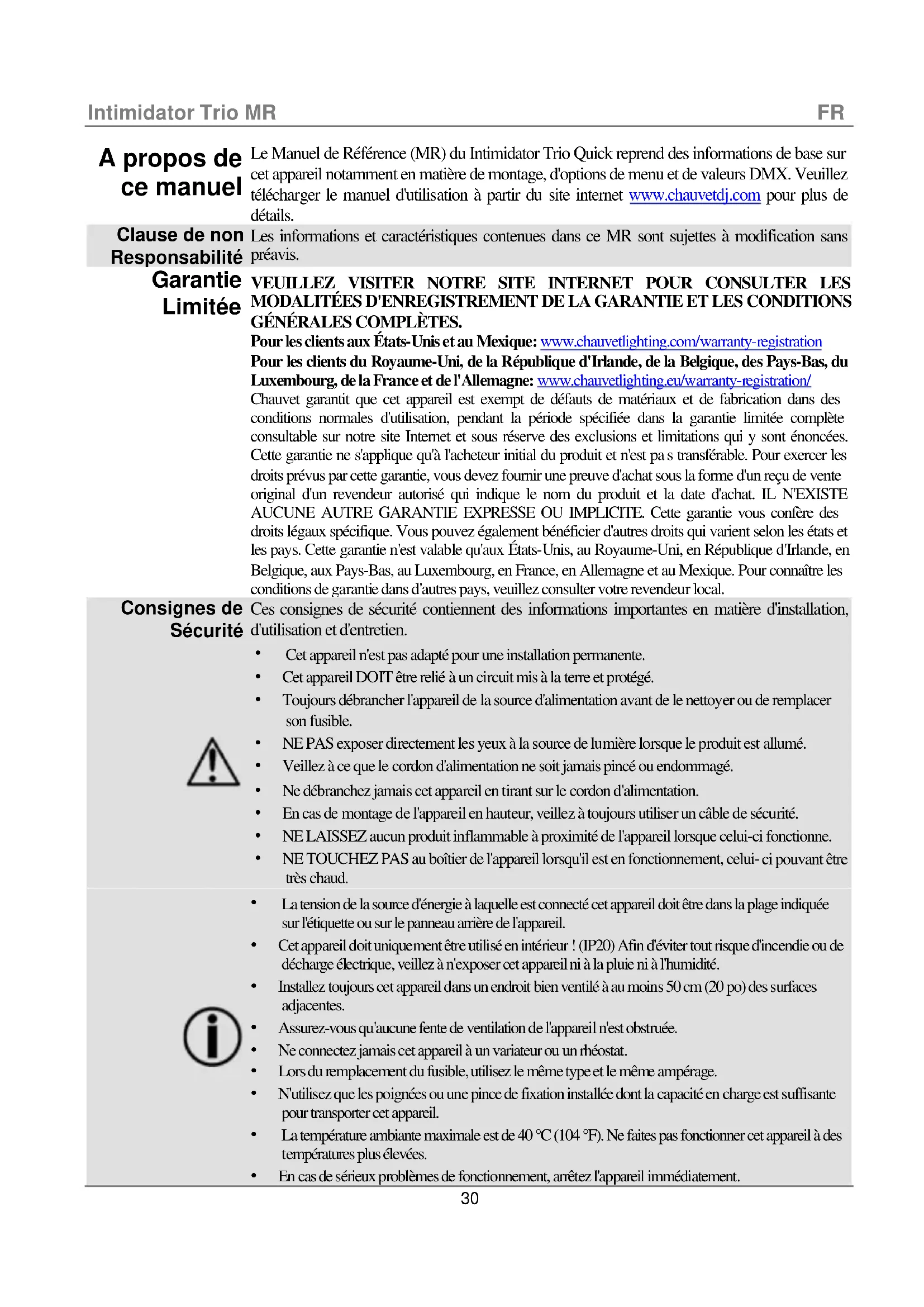

A propos de ce manuel

Le Manuel de Référence (MR) du Intimidator Trio Quick reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis. Garantie Limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays- Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/ Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pa s transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE

AUCUNE AUTRE GARANTIE E

XPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irland e, en Belgique, aux Pays- Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

Cet appareil n'est pas adapté pour une installation permanente.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE LAISSEZ aucun produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE TOUCHEZ PAS au boîtier de l'appareil lorsqu'il est en fonctionnement, celui- ci pouvant être très chaud.

La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• N'utilisez que les poignées ou une pince de fixation installée dont la capacité en charge est suffisante pour transporter cet appareil.

La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.Intimidator Trio MR FR

Ne pas ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. Nous Contacter

En dehors des États-Unis, du Royaume-Uni, d'Irlande, de France, d'Allemagne, du Mexiq ue ou du Benelux, contactez votre distributeur pour demander une assistance ou renvoyer un produit . Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter. Contenu

• Cordon d'alimentation

• Manuel de référence Préalable Déballez votre Intimidator Trio et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Description Le Intimidator Trio une lampe à effets à tête mobile bourrée de fonctionnalités et équipée d'un faisceau, d'une lampe de type wash ainsi que d'une multitude d'effets. Il est équipé de 6 LEDs RGBW quadricolores. Le zoom motorisé permet des utilisations en projection aussi bien sur des courtes distances que des longues distances tandis que le nid d'abeille en rotation constante délivre des effets dynamisants. Af fichage à navigation simple et intégralement en mode texte sur un écran LCD couleur à contraste élevé. Créez un spectacle synchronisé en mode maître/esclave grâce aux programmes automatisés intégrés et faciles d'accès. La télécommande IRC-6 en option de Ch auvet permet de contrôler l'appareil de manière pratique sans fil et sans l'aide du protocole DMX. Le sac de transport CHS- 50 VIP vendu par Chauvet est recommandé pour l'Intimidator Trio.Intimidator Trio MR FR

Écran LCD Boutons de commande Capteur IR Voyants d'indication Étrier Vue du panneau arrière Sortie d'alimentation Entrée DMX Sortie DMX Porte-fusible Entrée d'alimentation Vue frontaleIntimidator Trio MR FR

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique Pour savoir combien d'appareils Intimidator Trio peuvent être chainés au maximum selon le voltage, veuillez consulter le manuel de l'utilisateur ou l'autocollant apposé sur l'appareil. Remplacement du fusible

1. Débranchez l'appareil.

2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.

3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de

même type et de même ampérage.

4. Remettez le porte-fusible en place puis rebranchez.

Télécommande infra- rouge 6 (IRC-6)

L'Intimidator Trio est compatible avec la télécommande IRC-6 de Chauvet. Les boutons suivants de l'IRC-6 sont utilisés avec l'Intimidator Trio :

• <BLACKOUT> - Allumage/extinction des LED

• <AUTO> - Sélection du mode programme automatique (défilement)

• <SOUND> - Sélection du mode d'activation par le son

• <STROBE> - Activation de l'effet stroboscopique (0–20 Hz)

• <SPEED> - Vitesse de basculement/balayage du programme automatique

• <SENSITIVITY> - Sélection de la sensibilité au son

• <MANUAL> - Contrôle manuel

• <FADE/SNAP> - Appuyer une fois pour le changement de la couleur de fondu. Appuyer deux fois pour l'accroche (Snap).

• <R> - Contrôle manuel de la LED rouge

• <G> - Contrôle manuel de la LED verte

• <B> - Contrôle manuel de la LED bleue

• <W> - Contrôle manuel de la LED blanche

• <0> à <9> - Sélection d'un programme automatique par son numéro.Intimidator Trio MR FR

Montage Avant de monter cet appareil, veuillez lire les consignes de sécurité.

Lorsque vous n'utilisez qu'une seule fixation de montage, veillez à utiliser un boulon d'ancrage à goujon captif pour empêcher tout desserrage accidentel.

Description du panneau de commande

Bouton Fonction <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction. <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction. <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection.

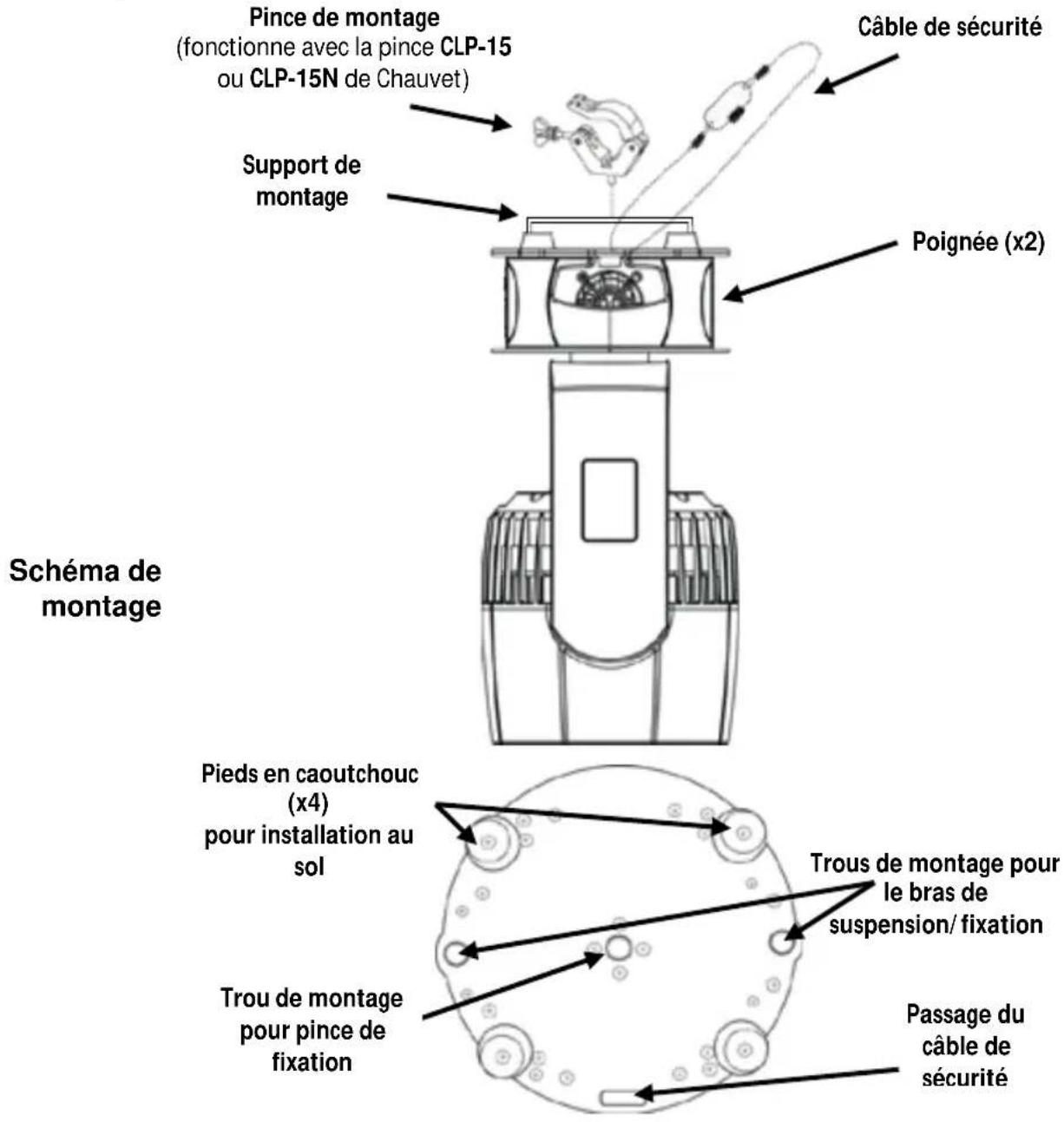

Pince de montage (fonctionne avec la pince CLP-15

ou CLP-15N de Chauvet) Câble de sécurité Trous de montage pour le bras de suspension/fixation Pieds en caoutchouc (x4) pour installation au sol Poignée (x2) Passage du câble de sécurité Support de montage Trou de montage pour pince de fixationIntimidator Trio MR FR

Options du menu Reportez-vous à la page du produit Intimidator Trio sur www.chauvetdj.com pour la dernière carte des menus. Fonction principale Niveaux de programmation Description Address 001–512 Permet de définir l'adresse DMX de départ Run Mode DMX 15CH Activation du mode DMX 30CH Slave Slave 1–4 Permet de sélectionner le mode esclave Auto Permet de sélectionner le mode automatique Sound Permet de sélectionner le mode d'activation par le son

Activation du contrôle par infra-rouge Manual Pan 000–255 Réglage manuel du balayage Tilt 000–255 Réglage manuel du basculement P/T Speed 000–255 Réglage manuel du balayage/basculement vitesse Color 000–255 Réglage manuel du couleurs Rotate 000–255 Réglage manuel du rotation Zoom 000–255 Réglage manuel du zoom Dimmer 000–255 Réglage manuel du gradateur Shutter 000–255 Réglage manuel du obturateur Setup Pan Reverse OFF Fonctionnement normal du balayage

Fonctionnement inversé du balayage Tilt Reverse OFF Fonctionnement normal du basculement

Fonctionnement inversé du basculement Pan Angle

Sélection de la plage de balayage sur un angle de 540°

Sélection de la plage de balayage sur un angle de 360°

Sélection de la plage de balayage sur un angle de 180° Tilt Angle

Sélection de la plage de basculement sur un angle de 270°

Sélection de la plage de basculement sur un angle de 180°

Sélection de la plage de basculement sur un angle de 90° Totem Mode OFF Ne limite pas le mouvement de panoramique et de l'inclinaison

Limite le mouvement de panoramique et d'inclinaison pour l'installation en hauteur DOWN Limite le mouvement de panoramique et d'inclinaison pour la l'installation sur une surface ou sur le sol P/T Speed Normal Sélection de la vitesse de basculement/balayage Fast Slow Fans Auto Réglage de la vitesse du ventilateur en fonction de la température Full Vitesse du ventilateur à la vitesse maximale Display OFF Le rétro-éclairage de l'affichage s'éteint aprèsIntimidator Trio MR FR

Fonction principale Niveaux de programmation Description un délai d'inactivité

Le rétro-éclairage de l'affichage reste allumé Screen Rev OFF Affichage normal

Affichage inversé Setup (suite) Dimmer Curve Square Permet de sélectionner le mode de courbe de gradation I Squa SCurve Linear Dimmer Speed Fast Permet de sélectionner la vitesse de gradation Smooth Color Balance RED Permet de sélectionner la balance de couleur (100 à 255) GREEN BLUE WHITE Sensitivity 001–100 Permet de configurer la sensibilité au son DMX Loss Hold Conserve le dernier réglage lorsque le signal DMX est perdu Black Éteint l’appareil réglage lorsque le signal DMX est perdu Auto Régle l’appareil en mode Automatique lorsque le signal est perdu Sound Régle l’appareil en mode Son lorsque le signal est perdu Reset Réinitialisation de l'appareil Factory Set Chargement des paramètres par défaut Sys Info Ver V_ Affiche la version du logiciel. Running Mode _ _ _ _ _ Affiche le mode d'exécution courant. DMX Address _ _ _ Affiche l'adresse DMX courante Temperature _ _ _ Affiche la température des LEDs en degrés Celsius Chaînage DMX L'Intimidator Trio peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com. Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 483. Connexion maître/esclave

'Intimidator Trio utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.Intimidator Trio MR FR

Canal Fonction Valeur Pourcentage/Paramétrage

Balayage fin 000 ó 255 Contrôle précis du balayage

Basculement 000 ó 255 0 à 270°

Basculement fin 000 ó 255 Contrôle précis du basculement 5 Vitesse 000 ó 255 Vitesse de balayage/basculement (rapide à lent)

Rouge 000 ó 255 0 à 100% Zone 1

Vert 000 ó 255 0 à 100%

Bleu 000 ó 255 0 à 100%

Blanc 000 ó 255 0 à 100%

Rouge 000 ó 255 0 à 100% Zone 2

Vert 000 ó 255 0 à 100%

Bleu 000 ó 255 0 à 100%

Blanc 000 ó 255 0 à 100%

Rouge 000 ó 255 0 à 100% Zone 3

Vert 000 ó 255 0 à 100%

Bleu 000 ó 255 0 à 100%

Blanc 000 ó 255 0 à 100%

Aucune fonction 000 ó 255 Aucune fonction (préréglage)

Aucune fonction 000 ó 255 Aucune fonction (préréglage)

Aucune fonction 000 ó 255 Aucune fonction (préréglage)

Aucune fonction 000 ó 255 Aucune fonction (préréglage)

Intimidator Trio Zones de contrôle

Canal Fonction Valeur Pourcentage/Paramétrage

22 Couleurs 000 ó 004 Aucune fonction 005 ó 009 Couleur 1 010 ó 014 Couleur 2 015 ó 019 Couleur 3 020 ó 024 Couleur 4 025 ó 029 Couleur 5 030 ó 034 Couleur 6 035 ó 039 Couleur 7 040 ó 044 Couleur 8 045 ó 049 Couleur 9 050 ó 054 Couleur 10 055 ó 059 Couleur 11 060 ó 064 Couleur 12 065 ó 069 Couleur 13 070 ó 074 Couleur 14 075 ó 079 Couleur 15 080 ó 084 Couleur 16 085 ó 089 Couleur 17 090 ó 094 Couleur 18 095 ó 099 Couleur 19 100 ó 104 Couleur 20 105 ó 109 Couleur 21 110 ó 114 Couleur 22 115 ó 119 Couleur 23 120 ó 124 Couleur 24 125 ó 129 Couleur 25 130 ó 134 Couleur 26 135 ó 139 Couleur 27 140 ó 144 Couleur 28 145 ó 149 Couleur 29 150 ó 154 Couleur 30 155 ó 159 Couleur 31 160 ó 164 Couleur 32 165 ó 169 Couleur 33 170 ó 174 Couleur 34

Changement de couleur dans le sens horaire (rapide à lent) 202 ó 207 Arrêt (la couleur actuellement affichée reste) 208 ó 229

Changement de couleur dans le sens antihoraire (rapide à lent) 230 ó 234 Aucune fonction 235 ó 249 Saut de couleur (rapide à lent) 250 ó 255 Couleurs activées par le sonIntimidator Trio MR FR

Canal Fonction Valeur Pourcentage/Paramétrage 23 Contrôle intégré 000 ó 015 Aucune fonction 016 ó 031 Macro de zone 1 032 ó 047 Macro de zone 2 048 ó 063 Macro de zone 3 064 ó 079 Macro de zone 4 080 ó 095 Macro de zone 5 096 ó 111 Macro de zone 6 112 ó 127 Intégré 7 (macros de zone 1 à 6) 128 ó 143 Intégré auto 1 144 ó 159 Intégré auto 2 160 ó 175 Intégré auto 3 176 ó 191 Intégré auto 4 192 ó 207 Intégré auto 5 208 ó 223 Intégré auto 6 224 ó 239 Intégré auto 7 240 ó 255 Intégré 8 (intégré auto 1 à 7) 24 Vitesse intégrée 000 ó 255 Macros de zones et vitesse automatique intégrée (lent à rapide)

Gradateur 000 ó 255 0 à 100% 26 Obturateur 000 ó 019 Fermé 020 ó 024 Ouvert 025 ó 064 Effet stroboscopique (vitesse en diminution) 065 ó 069 Ouvert 070 ó 084 Marche rapide/arrêt lent (vitesse en diminution) 085 ó 089 Ouvert 090 ó 104 Marche lente/arrêt rapide (vitesse en diminution) 105 ó 109 Ouvert 110 ó 124 Obturateur aléatoire (vitesse en diminution) 125 ó 129 Ouvert 130 ó 144 Marche rapide/arrêt lent aléatoire (vitesse en diminution) 145 ó 149 Ouvert 150 ó 164 Marche lente/arrêt rapide aléatoire (vitesse en diminution) 165 ó 169 Ouvert 170 ó 184 Effet pulsation 1 (vitesse en diminution) 185 ó 189 Ouvert 190 ó 204 Effet pulsation 2 (vitesse en diminution) 205 ó 209 Ouvert 210 ó 224 Marche/arrêt progressif (vitesse en diminution) 225 ó 229 Ouvert 230 ó 244 Fermé 245 ó 255 Ouvert

Canal Fonction Valeur Pourcentage/Paramétrage

Fonctions de contrôle 000 ó 009 Aucune fonction 010 ó 014 Noir général pendant le balayage/basculement 015 ó 019 Aucune fonction 020 ó 049 Réservé pour utilisation future 050 ó 054 Réinitialisation du balayage 055 ó 059 Réinitialisation du basculement 060 ó 064 Réinitialisation du zoom 065 ó 069 Réinitialisation de la rotation 070 ó 074 Réinitialisation totale 075 ó 079 Aucune fonction 080 ó 084 Balayage/basculement inverse 085 ó 089 Balayage inverse 090 ó 094 Basculement inversé 095 ó 099 Annulation du balayage inverse 100 ó 104 Annulation du basculement inverse 105 ó 109 Annulation du balayage/basculement inverse 110 ó 124 Aucune fonction 125 ó 129 Ventilateur (vitesse maximale) 130 ó 134 Ventilateur (automatique) 135 ó 139 Gradateur, rapide 140 ó 144 Gradateur, doux 145 ó 255 Aucune fonction

Macros de mouvements 000 ó 007 Aucune fonction 008 ó 023 Macro de mouvement automatique 1 024 ó 039 Macro de mouvement automatique 2 040 ó 055 Macro de mouvement automatique 3 056 ó 071 Macro de mouvement automatique 4 072 ó 087 Macro de mouvement automatique 5 088 ó 103 Macro de mouvement automatique 6 104 ó 119 Macro de mouvement automatique 7 120 ó 135 Macro de mouvement automatique 8 136 ó 151 Macro de mouvement activé par le son 1 152 ó 167 Macro de mouvement activé par le son 2 168 ó 183 Macro de mouvement activé par le son 3 184 ó 199 Macro de mouvement activé par le son 4 200 ó 215 Macro de mouvement activé par le son 5

Macro de mouvement activé par le son 6 232 ó 247 Macro de mouvement activé par le son 7 248 ó 255 Macro de mouvement activé par le son 8

30 Rotation 000 ó 063 Chenillard en rotation Lorsque la valeur du canal 27 (Zoom) est au-dessus de

064 ó 095 Petit tremblement en rotation (lent à rapide) 096 ó 127 Grand tremblement en rotation (lent à rapide) 128 ó 191 Rotation (lent à rapide) 192 ó 255 Rotation inverse (lent à rapide)Intimidator Trio MR FR

Canal Fonction Valeur Pourcentage/Paramétrage

Basculement 000 ó 255 0 à 270°

Vitesse 000 ó 255 Balayage/basculement (rapide à lent)

Rouge 000 ó 255 0 à 100%

Vert 000 ó 255 0 à 100%

Bleu 000 ó 255 0 à 100%

Blanc 000 ó 255 0 à 100% 8 Contrôle intégré 000 ó 015 Aucune fonction 016 ó 031 Macro de zone 1 032 ó 047 Macro de zone 2 048 ó 063 Macro de zone 3 064 ó 079 Macro de zone 4 080 ó 095 Macro de zone 5 096 ó 111 Macro de zone 6 112 ó 127 Intégré 7 (macros de zone 1 à 6) 128 ó 143 Intégré auto 1 144 ó 159 Intégré auto 2 160 ó 175 Intégré auto 3 176 ó 191 Intégré auto 4 192 ó 207 Intégré auto 5 208 ó 223 Intégré auto 6 224 ó 239 Intégré auto 7 240 ó 255 Intégré 8 (intégré auto 1 à 7)

9 Vitesse intégrée 000 ó 255 Zones et vitesse automatique intégrée (lent à rapide)

0 à 100%Intimidator Trio MR FR

Canal Fonction Valeur Pourcentage/Paramétrage

Marche rapide/arrêt lent (vitesse en diminution) 085 ó 089 Ouvert 090 ó 104

Marche lente/arrêt rapide (vitesse en diminution) 105 ó 109 Ouvert 110 ó 124 Obturateur aléatoire (vitesse en diminution) 125 ó 129 Ouvert 130 ó 144

Marche rapide/arrêt lent aléatoire (vitesse en diminution) 145 ó 149 Ouvert 150 ó 164

Marche lente/arrêt rapide aléatoire (vitesse en diminution) 165 ó 169 Ouvert 170 ó 184 Effet pulsation 1 (vitesse en diminution) 185 ó 189 Ouvert 190 ó 204 Effet pulsation 2 (vitesse en diminution) 205 ó 209 Ouvert 210 ó 224

Marche/arrêt progressif (vitesse en diminution) 225 ó 229 Ouvert 230 ó 244 Effet pulsation 3 (vitesse en diminution) 245 ó 255 Ouvert

Canal Fonction Valeur Pourcentage/Paramétrage

Fonctions de contrôle 000 ó 009 Aucune fonction 010 ó 014 Noir général balayage/basculement 015 ó 019 Aucune fonction 020 ó 049 Réservé pour utilisation future 050 ó 054 Réinitialisation du balayage 055 ó 059 Réinitialisation du basculement 060 ó 064 Réinitialisation du zoom 065 ó 069 Aucune fonction 070 ó 074 Réinitialisation totale 075 ó 079 Aucune fonction 080 ó 084 Balayage/basculement inverse 085 ó 089 Balayage inverse 090 ó 094 Basculement inversé 095 ó 099 Annulation du balayage inverse 100 ó 104 Annulation du basculement inverse 105 ó 109 Annulation du balayage/basculement inverse 110 ó 124 Aucune fonction 125 ó 129 Ventilateur (vitesse maximale) 130 ó 134 Ventilateur (automatique) 135 ó 139 Gradateur, rapide 140 ó 144 Gradateur, doux 145 ó 255 Aucune fonction

Macros de mouvements 000 ó 007 Aucune fonction 008 ó 023 Macro de mouvement automatique 1 024 ó 039 Macro de mouvement automatique 2 040 ó 055 Macro de mouvement automatique 3 056 ó 071 Macro de mouvement automatique 4 072 ó 087 Macro de mouvement automatique 5 088 ó 103 Macro de mouvement automatique 6 104 ó 119 Macro de mouvement automatique 7 120 ó 135 Macro de mouvement automatique 8 136 ó 151 Macro de mouvement activé par le son 1 152 ó 167 Macro de mouvement activé par le son 2 168 ó 183 Macro de mouvement activé par le son 3 184 ó 199 Macro de mouvement activé par le son 4 200 ó 215 Macro de mouvement activé par le son 5

Macro de mouvement activé par le son 6 232 ó 247 Macro de mouvement activé par le son 7 248 ó 255 Macro de mouvement activé par le son 8

15 Rotation 000 ó 063 Chenillard en rotation Lorsque la valeur du canal 27 (Zoom) est au-dessus de

064 ó 095 Petit tremblement en rotation (lent à rapide) 096 ó 127 Grand tremblement en rotation (lent à rapide) 128 ó 191 Rotation (lent à rapide) 192 ó 255 Rotation inverse (lent à rapide)Intimidator Trio SAL DE
