Tipo di prodotto	Macchina ad effetto luminoso (testa mobile)
Marca	Chauvet
Modello	Intimidator Trio
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Consumo	Circa 200 W (stimato)
Sorgente luminosa	6 LED RGBW quadricolori
Angoli di rotazione	Scorrimento: 540°, 360° o 180°; Inclinazione: 270°, 180° o 90°
Modalità di controllo	DMX (15 o 30 canali), master/slave, automatico, suono, telecomando IR (IRC-6)
Funzioni	Zoom motorizzato, rotazione a nido d'ape, macro di movimento, stroboscopio, dimmer
Schermo	LCD a colori ad alto contrasto
Connessioni	Ingresso/uscita DMX XLR 5 pin, ingresso/uscita di alimentazione IEC
Fusibile	Tipo e amperaggio da verificare sull'apparecchio
Temperatura ambiente max	40 °C (104 °F)
Grado di protezione	IP20 (solo uso interno)
Accessori inclusi	Cavo di alimentazione, gancio di sospensione, manuale di riferimento
Opzioni	Telecomando IRC-6, borsa da trasporto CHS-50 VIP
Garanzia	Garanzia limitata (vedere sito Chauvet)
Manutenzione	Scollegare prima della pulizia; sostituire il fusibile con uno identico

Domande frequenti - Intimidator Trio Chauvet

Come installare l'Intimidator Trio in altezza?

Usare un gancio di sospensione e un cavo di sicurezza. Fissare la pinza di montaggio al supporto. Assicurarsi che il carico sia sufficiente e che l'apparecchio sia ben ventilato (50 cm dalle superfici).

Come collegare l'apparecchio in modalità DMX?

Usare un cavo DMX XLR 5 pin. Impostare l'indirizzo di partenza nel menu Address (001-512). La modalità DMX può essere a 15 o 30 canali.

Cosa fare se l'apparecchio non si accende?

Verificare l'alimentazione e il fusibile. Scollegare, sostituire il fusibile con uno identico. Assicurarsi che la tensione corrisponda (100-240V).

Come utilizzare la modalità master/slave?

Collegare gli apparecchi in serie DMX. Sullo slave, impostare Run Mode su Slave (1-4). Il master deve essere in modalità Auto o Sound.

Come pulire l'Intimidator Trio?

Scollegare l'apparecchio. Usare un panno asciutto e non abrasivo. Non utilizzare prodotti infiammabili o liquidi.

Quali sono le precauzioni di sicurezza importanti?

Non esporre gli occhi alla sorgente luminosa. Usare un cavo di sicurezza in montaggio in altezza. Non aprire l'apparecchio. Non utilizzare all'esterno (IP20).

Come utilizzare il telecomando IRC-6?

Attivare la modalità IR nel menu (Run Mode > IR). I pulsanti consentono di controllare colore, zoom, stroboscopio, ecc.

Come regolare lo zoom motorizzato?

Tramite DMX, usare il canale Zoom (canale 27 in modalità 30CH, canale 12 in modalità 15CH) o manualmente nel menu Manual.

Quali modalità DMX sono disponibili?

Due modalità: 15 canali (semplificata) e 30 canali (con controllo zona per zona). La modalità 30CH offre più opzioni come il controllo individuale delle 3 zone RGBW.

Come aggiornare il firmware?

Consultare il sito www.chauvetdj.com per gli aggiornamenti. Generalmente tramite connessione USB o DMX (non dettagliato in questo manuale).

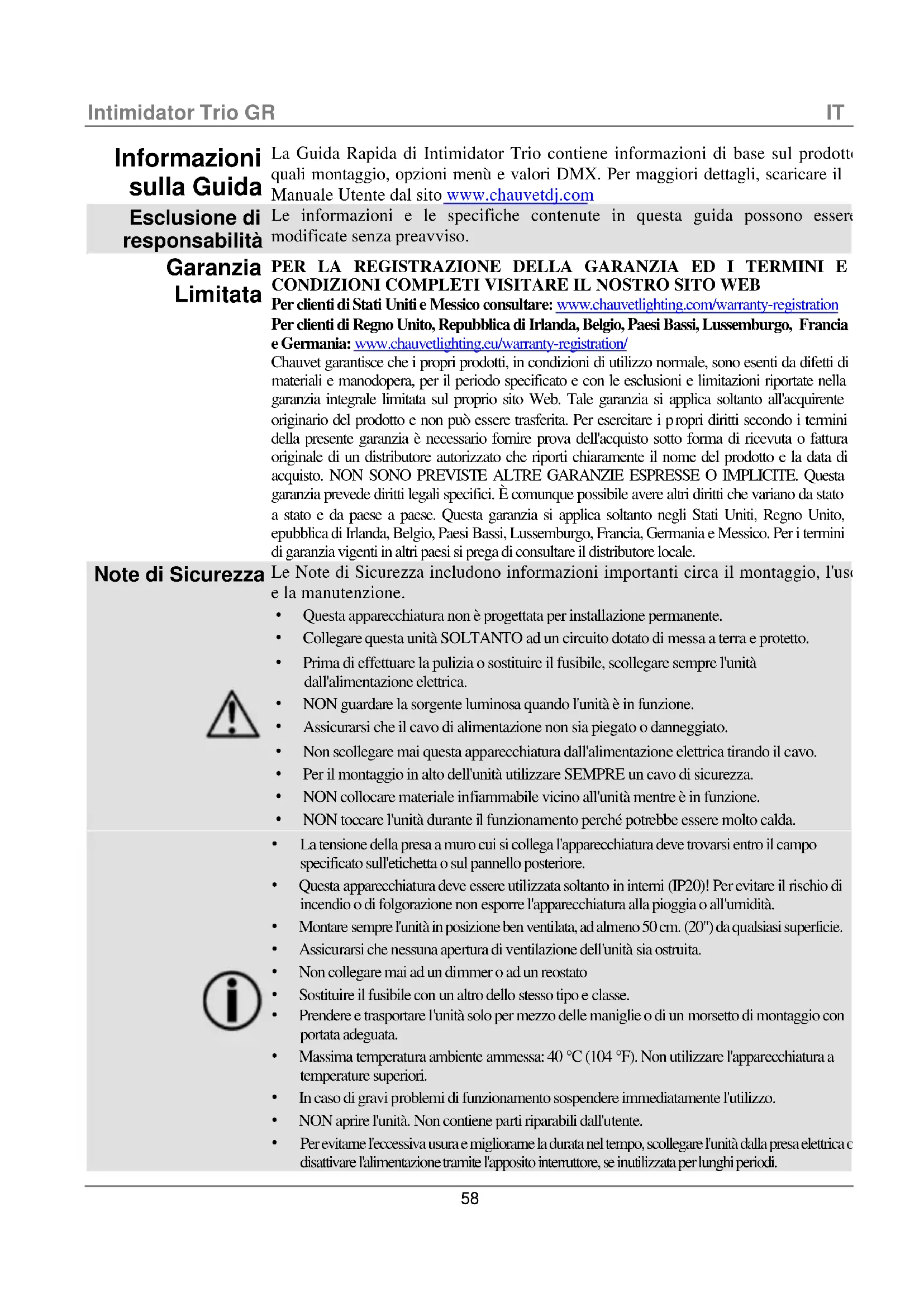

MANUALE UTENTE Intimidator Trio Chauvet

Informazioni sulla Guida

La Guida Rapida di Intimidator Trio contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Garanzia Limitata

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
  • Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
  • Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
  • Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
  • NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità solo per mezzo delle maniglie o di un morsetto di montaggio con portata adeguata.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
  • In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica di disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Contatti

Al di fuori di Stati Uniti, Regno Unito, Irlanda, Francia, Germania, Messico e Benelux, contattare il proprio distributore per richiedere assistenza o restituire un prodotto. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che cosa è incluso

- Intimidator Trio

• Cavo di alimentazione

- Staffa di sospensione

- Guida Rapida

Per iniziare

Disimballare Intimidator Trio ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione

Intimidator Trio è un versatile proiettore a testa mobile con raggio, wash ed effetti, dotato di 6 LED quad-color RGBW. Lo zoom motorizzato ne consente l'utilizzo in applicazioni short-throw o longthrow, mentre la trama a nido d'ape in continua rotazione assicura tutta l'emozione di un effetto luce. È inoltre dotato di schermo LCD full color a contrasto elevato per facile navigazione e visualizzazione completa del testo. Possibilità di creare show sincronizzati in modalità master/slave grazie ai programmi automatizzati integrati di facile accesso Grazie al telecomando IRC-6 di Chauvet (opzionale), è possibile controllare l'unità in modalità wireless non DMX. Intimidator Spot Trio è adatto alla borsa CHS-50 VIP di Chauvet.

Alimentazione CA

Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100\~240 V CC - 50/60 Hz.

Collegamento

Per il numero massimo di apparecchiature che è possibile collegare su ciascuna presa elettrica, fare riferimento alle note riportate sull'etichetta apposta sul prodotto o al Manuale Utente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Telecomando a infrarossi 6 (IRC-6)

Intimidator Trio è compatibile con il telecomando a infrarossi 6 (IRC-6) di Chauvet.

Con Intimidator Trio vengono utilizzati i seguenti pulsanti del telecomando:

• - Attiva e disattiva i LED
• - Seleziona la modalità programma automatico (scorrimento)
• - Seleziona la modalità Attivazione sonora
• - Attiva lo strobo (0–20 Hz)
• - Velocità programma automatico rotazione/brandeggio
• - Seleziona la sensibilità sonora
• <%> - Dimmer LED
• - Controllo manuale
• - Premere una volta per cambio colore Fade/Premere due volte per Snap
• - Controllo manuale LED Rosso
• - Controllo manuale LED Verde
• - Controllo manuale LED Blu
• - Controllo manuale LED Bianco
• - Regolazione manuale zoom/rotazione
• - Regolazione manuale rotazione/brandeggio
• <+> - Aumento
• <-> - Diminuzione
• Da <0> a <9> - Selezione programma automatico in base al numero

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza.

Schema di montaggio

Quando si utilizza un solo morsetto di montaggio, assicurarsi di utilizzarne uno con prigioniero per evitare che si allenti accidentalmente.

Descrizione del pannello di controllo	Pulsante Funzione
		Consente di uscire dal menù o dalla funzione corrente.
		Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione.
		Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione.
		Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata.

Opzioni del menù

Fare riferimento alla pagina del prodotto Intimidator Trio su chauvetdj.com per la mappa die più recente.

Funzioni principali	Livelli di programmazione			Descrizione
Address	001-512			Imposta l'indirizzo DMX iniziale
Run Mode	DMX	15CH		Seleziona la modalità DMX
		30CH
	Slave	Slave 1-4		Seleziona la modalità Slave
	Auto			Seleziona i modalità Auto
	Sound			Seleziona la modalità Attivazione sonora
	IR			Seleziona il controllo a infrarossi
	Manual	Pan	000-255	Regolazione manuale pan (rotazione)
		Tilt	000-255	Regolazione manuale brandeggio
		P/T Speed	000-255	Regolazione manuale velocità rotazione/brandeggio
		Color	000-255	Regolazione manuale colori
		Rotate	000-255	Regolazione manuale rotazione
		Zoom	000-255	Regolazione manuale zoom
		Dimmer	000-255	Regolazione manuale dimmer
		Pan	000-255	Regolazione manuale otturatore
Setup	Pan Reverse		OFF	Funzionamento in rotazione normale
			ON	Funzionamento in rotazione inversa
	Tilt Reverse		OFF	Funzionamento in brandeggio normale
			ON	Funzionamento in brandeggio inverso
	Pan Angle		540	Seleziona l'angolo di rotazione 540°
			360	Seleziona l'angolo di rotazione 360°
			180	Seleziona l'angolo di rotazione 180°
	Tilt Angle		270	Seleziona l'angolo di brandeggio di 270°
			180	Seleziona l'angolo di brandeggio di 180°
			90	Seleziona l'angolo di brandeggio di 90°
	Totem Mode		OFF	Non limita il movimento di rotazione e brandeggio
			UP	Limita la rotazione e l'inclinazione nel montaggio a soffitto
			DOWN	Limita la rotazione e l'inclinazione nel montaggio a pavimento
	P/T Speed		Normal	Seleziona la velocità di rotazione/brandeggio
			Fast
			Slow
	Fans		Auto	Seleziona la velocità della ventola in base alla temp
			Full	Velocità massima della ventola
	Display		OFF	Disattivazione retroilluminazione del display dopo inattività
			ON	Retroilluminazione del display attiva
	Screen Rev		OFF	Visualizzazione normale
			ON	Visualizzazione inversa
	Dimmer Curve		Square	Seleziona la modalità curva dimmer
			I Squa
			SCurve

Funzioni principali	Livelli di programmazione		Descrizione
Setup (cont.)	Dimmer Speed	Linear Fast	Seleziona la velocità dimmer
		Smooth
	Color Balance	RED	Seleziona il bilanciamento colore (da 100 a 255)
		GREEN
		BLUE
		WHITE
	Sensitivity	001–100	Imposta la sensibilità sonora
	DMX Loss	Hold	Mantiene l'ultima impostazione quando si perde il segnale DMX
		Black	Spegne l'unità quando si perde il segnale DMX
		Auto	Imposta l'unità sulla modalità automatica in caso di perdita del segnale
		Sound	Imposta l'unità sulla modalità audio quando il segnale viene perso
	Reset		Reimposta l'unità
	Factory Set		Carica le impostazioni standard
Sys Info	Ver V_		Visualizza la versione del software
	Running Mode _		Visualizza la modalità di funzionamento corrente
	DMX Address _		Visualizza l'indirizzo DMX corrente
	Temperature _		Visualizza la temperatura LED in gradi Celsius

Collegamento DMX

Intimidator Trio può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non s ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 483.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Trio utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utent

Valori DMX

30CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rotazione	000 Û 255	da 0 a 540°
	2	Rotazione fine	000 Û 255	Controllo fine della rotazione
	3	Brandeggio	000 Û 255	da 0 a 270°
	4	Brandeggio fine	000 Û 255	Controllo fine del brandeggio
	5	Velocità	000 Û 255	Velocità rotazione/brandeggio (da rapida a lenta)
	6	Rosso	000 Û 255	da 0 a 100%	Zona 1
	7	Verde	000 Û 255	da 0 a 100%
	8	Blu	000 Û 255	da 0 a 100%
	9	Bianco	000 Û 255	da 0 a 100%
	10	Rosso	000 Û 255	da 0 a 100%	Zona 2
	11	Verde	000 Û 255	da 0 a 100%
	12	Blu	000 Û 255	da 0 a 100%
	13	Bianco	000 Û 255	da 0 a 100%
	14	Rosso	000 Û 255	da 0 a 100%	Zona 3
	15	Verde	000 Û 255	da 0 a 100%
	16	Blu	000 Û 255	da 0 a 100%
	17	Bianco	000 Û 255	da 0 a 100%
	18	Nessuna funzione	000 Û 255	Nessuna funzione (pre-impostato)
	19	Nessuna funzione	000 Û 255	Nessuna funzione (pre-impostato)
	20	Nessuna funzione	000 Û 255	Nessuna funzione (pre-impostato)
	21	Nessuna funzione	000 Û 255	Nessuna funzione (pre-impostato)

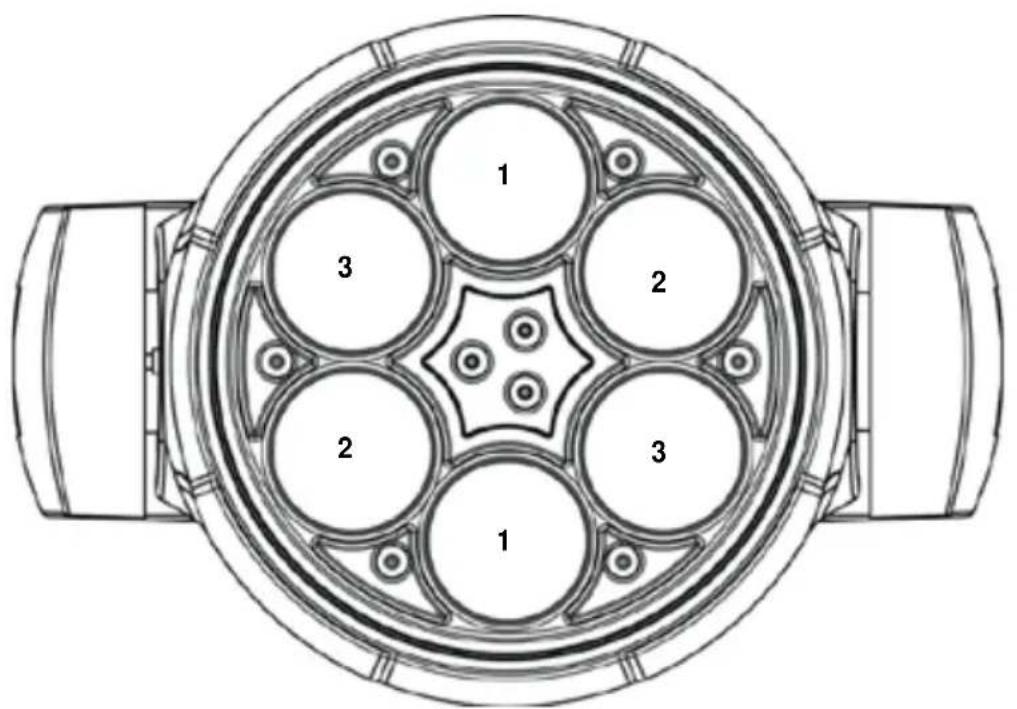

Zone di controllo Intimidator Trio

30CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	22 Colori		000 Ü 004	Nessuna funzione
			005 Ü 009	Colore 1
			010 Ü 014	Colore 2
			015 Ü 019	Colore 3
			020 Ü 024	Colore 4
			025 Ü 029	Colore 5
			030 Ü 034	Colore 6
			035 Ü 039	Colore 7
			040 Ü 044	Colore 8
			045 Ü 049	Colore 9
			050 Ü 054	Colore 10
			055 Ü 059	Colore 11
			060 Ü 064	Colore 12
			065 Ü 069	Colore 13
			070 Ü 074	Colore 14
			075 Ü 079	Colore 15
			080 Ü 084	Colore 16
			085 Ü 089	Colore 17
			090 Ü 094	Colore 18
			095 Ü 099	Colore 19
			100 Ü 104	Colore 20
			105 Ü 109	Colore 21
			110 Ü 114	Colore 22
			115 Ü 119	Colore 23
			120 Ü 124	Colore 24
			125 Ü 129	Colore 25
			130 Ü 134	Colore 26
			135 Ü 139	Colore 27
			140 Ü 144	Colore 28
			145 Ü 149	Colore 29
			150 Ü 154	Colore 30
			155 Ü 159	Colore 31
			160 Ü 164	Colore 32
			165 Ü 169	Colore 33
			170 Ü 174	Colore 34
			175 Ü 179	Nessuna funzione
			180 Ü 201	Cambio colore in senso orario (da veloce a lento)
			202 Ü 207	Interruzione (il colore rimane quello corrente)
			208 Ü 229	Cambio colore in senso antiorario (da veloce a lento)
			230 Ü 234	Nessuna funzione
			235 Ü 249	Salto colore (da veloce a lento)
			250 Ü 255	Colori ad Attivazione sonora
30CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	23 Controllo integrato		000 Ü 015	Nessuna funzione
			016 Ü 031	Zona macro 1
			032 Ü 047	Zona macro 2
			048 Ü 063	Zona macro 3
			064 Ü 079	Zona macro 4
			080 Ü 095	Zona macro 5
			096 Ü 111	Zona macro 6
			112 Ü 127	Integrata 7 (zona macro 1—6)
			128 Ü 143	Automatico 1 integrato
			144 Ü 159	Automatico 2 integrato
			160 Ü 175	Automatico 3 integrato
			176 Ü 191	Automatico 4 integrato
			192 Ü 207	Automatico 5 integrato
			208 Ü 223	Automatico 6 integrato
			224 Ü 239	Automatico 7 integrato
			240 Ü 255	Automatico 8 integrato (automatico integrato 1—7)
	24	Velocità integrata	000 Ü 255	Macro di zona e velocità automatica integrata (da lenta a veloce)
	25	Dimmer	000 Ü 255	Da 0 a 100%
	26 Otturatore		000 Ü 019	Chiuso
			020 Ü 024	Aperto
			025 Ü 064	Effetto strobo (velocità decrescente)
			065 Ü 069	Aperto
			070 Ü 084	Veloce on, lento off (velocità decrescente)
			085 Ü 089	Aperto
			090 Ü 104	Lento on, veloce off (velocità crescente)
			105 Ü 109	Aperto
			110 Ü 124	Otturatore casuale (velocità decrescente)
			125 Ü 129	Aperto
			130 Ü 144	Veloce casuale on, lento off (velocità decrescente)
			145 Ü 149	Aperto
			150 Ü 164	Lento casuale on, veloce off (velocità decrescente)
			165 Ü 169	Aperto
			170 Ü 184	Effetto impulso 1 (velocità decrescente)
			185 Ü 189	Aperto
			190 Ü 204	Effetto impulso 2 (velocità decrescente)
			205 Ü 209	Aperto
			210 Ü 224	Gradualmente on e off (velocità decrescente)
			225 Ü 229	Aperto
			230 Ü 244	Effetto impulso 3 (velocità decrescente)
			245 Ü 255	Aperto
	27	Zoom	000 Ü 255	Zoom avanti e indietro
30CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	28	Funzioni di controllo	000 Ú 009	Nessuna funzione
			010 Ú 014	Oscuramento durante rotazione/brandeggio
			015 Ú 019	Nessuna funzione
			020 Ú 049	Per utilizzo futuro
			050 Ú 054	Reimpostazione rotazione
			055 Ú 059	Reimpostazione brandeggio
			060 Ú 064	Reimpostazione zoom
			065 Ú 069	Reimpostazione rotazione
			070 Ú 074	Reimpostazione generale
			075 Ú 079	Nessuna funzione
			080 Ú 084	Inversione rotazione/brandeggio
			085 Ú 089	Inversione rotazione
			090 Ú 094	Brandeggio inverso
			095 Ú 099	Annulla inversione rotazione
			100 Ú 104	Annulla brandeggio inverso
			105 Ú 109	Annulla inversione rotazione/brandeggio
			110 Ú 124	Nessuna funzione
			125 Ú 129	Ventola (massima velocità)
			130 Ú 134	Ventola (automatica)
			135 Ú 139	Dimmer, veloce
			140 Ú 144	Dimmer, morbido
			145 Ú 255	Nessuna funzione
	29	Macro di movimento	000 Ú 007	Nessuna funzione
			008 Ú 023	Macro 1 movimento automatico
			024 Ú 039	Macro 2 movimento automatico
			040 Ú 055	Macro 3 movimento automatico
			056 Ú 071	Macro 4 movimento automatico
			072 Ú 087	Macro 5 movimento automatico
			088 Ú 103	Macro 6 movimento automatico
			104 Ú 119	Macro 7 movimento automatico
			120 Ú 135	Macro 8 movimento automatico
			136 Ú 151	Macro 1 movimento ad attivazione sonora
			152 Ú 167	Macro 2 movimento ad attivazione sonora
			168 Ú 183	Macro 3 movimento ad attivazione sonora
			184 Ú 199	Macro 4 movimento ad attivazione sonora
			200 Ú 215	Macro 5 movimento ad attivazione sonora
			216 Ú 231	Macro 6 movimento ad attivazione sonora
			232 Ú 247	Macro 7 movimento ad attivazione sonora
			248 Ú 255	Macro 8 movimento ad attivazione sonora
	30 Rotazione		000 Ú 063	Chase in rotazione	Quando il valore Ch-27 (Zoom) è superiore a 150
			064 Ú 095	Piccolo scuotimento in rotazione (da lento a veloce)
			096 Ú 127	Grande scuotimento in rotazione (da lento a veloce)
			128 Ú 191	Rotazione (da lento a veloce)
			192 Ú 255	Rotazione inversa (da lento a veloce)
15-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rotazione	000 Û 255	da 0 a 540°
	2	Brandeggio	000 Û 255	da 0 a 270°
	3	Velocità	000 Û 255	Rotazione/brandeggio (da veloce a lento)
	4	Rosso	000 Û 255	da 0 a 100%
	5	Verde	000 Û 255	da 0 a 100%
	6	Blu	000 Û 255	da 0 a 100%
	7	Bianco	000 Û 255	da 0 a 100%
	8	Controllo integrato	000 Û 015	Nessuna funzione
			016 Û 031	Zona macro 1
			032 Û 047	Zona macro 2
			048 Û 063	Zona macro 3
			064 Û 079	Zona macro 4
			080 Û 095	Zona macro 5
			096 Û 111	Zona macro 6
			112 Û 127	Integrata 7 (zona macro 1—6)
			128 Û 143	Automatico 1 integrato
			144 Û 159	Automatico 2 integrato
			160 Û 175	Automatico 3 integrato
			176 Û 191	Automatico 4 integrato
			192 Û 207	Automatico 5 integrato
			208 Û 223	Automatico 6 integrato
			224 Û 239	Automatico 7 integrato
			240 Û 255	Automatico 8 integrato (automatico integrato 1—7)
	9	Velocità integrata	000 Û 255	Zone e velocità integrata (da lenta a veloce)
	10	Dimmer	000 Û 255	da 0 a 100%
15-CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	11 Otturatore		000 Ú 019	Chiuso
			020 Ú 024	Aperto
			025 Ú 064	Effetto strobo (velocità decrescente)
			065 Ú 069	Aperto
			070 Ú 084	Veloce on, lento off (velocità decrescente)
			085 Ú 089	Aperto
			090 Ú 104	Lento on, veloce off (velocità crescente)
			105 Ú 109	Aperto
			110 Ú 124	Otturatore casuale (velocità decrescente)
			125 Ú 129	Aperto
			130 Ú 144	Veloce casuale on, lento off (velocità decrescente)
			145 Ú 149	Aperto
			150 Ú 164	Lento casuale on, veloce off (velocità decrescente)
			165 Ú 169	Aperto
			170 Ú 184	Effetto impulso 1 (velocità decrescente)
			185 Ú 189	Aperto
			190 Ú 204	Effetto impulso 2 (velocità decrescente)
			205 Ú 209	Aperto
			210 Ú 224	Gradualmente on e off (velocità decrescente)
			225 Ú 229	Aperto
			230 Ú 244	Effetto impulso 3 (velocità decrescente)
			245 Ú 255	Aperto
	12	Zoom	000 Ú 255	Zoom avanti e indietro
15-CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	13	Funzioni di controllo	000 Ú 009	Nessuna funzione
			010 Ú 014	Interruzione rotazione/brandeggio
			015 Ú 019	Nessuna funzione
			020 Ú 049	Per utilizzo futuro
			050 Ú 054	Reimpostazione rotazione
			055 Ú 059	Reimpostazione brandeggio
			060 Ú 064	Reimpostazione zoom
			065 Ú 069	Nessuna funzione
			070 Ú 074	Reimpostazione generale
			075 Ú 079	Nessuna funzione
			080 Ú 084	Inversione rotazione/brandeggio
			085 Ú 089	Inversione rotazione
			090 Ú 094	Brandeggio inverso
			095 Ú 099	Annulla inversione rotazione
			100 Ú 104	Annulla brandeggio inverso
			105 Ú 109	Annulla inversione rotazione/brandeggio
			110 Ú 124	Nessuna funzione
			125 Ú 129	Ventola (massima velocità)
			130 Ú 134	Ventola (automatica)
			135 Ú 139	Dimmer, veloce
			140 Ú 144	Dimmer, morbido
			145 Ú 255	Nessuna funzione
	14	Macro di movimento	000 Ú 007	Nessuna funzione
			008 Ú 023	Macro 1 movimento automatico
			024 Ú 039	Macro 2 movimento automatico
			040 Ú 055	Macro 3 movimento automatico
			056 Ú 071	Macro 4 movimento automatico
			072 Ú 087	Macro 5 movimento automatico
			088 Ú 103	Macro 6 movimento automatico
			104 Ú 119	Macro 7 movimento automatico
			120 Ú 135	Macro 8 movimento automatico
			136 Ú 151	Macro 1 movimento ad attivazione sonora
			152 Ú 167	Macro 2 movimento ad attivazione sonora
			168 Ú 183	Macro 3 movimento ad attivazione sonora
			184 Ú 199	Macro 4 movimento ad attivazione sonora
			200 Ú 215	Macro 5 movimento ad attivazione sonora
			216 Ú 231	Macro 6 movimento ad attivazione sonora
			232 Ú 247	Macro 7 movimento ad attivazione sonora
			248 Ú 255	Macro 8 movimento ad attivazione sonora
	15 Rotazione		000 Ú 063	Chase in rotazione	Quando il valore Ch-27 (Zoom) è superiore a 150
			064 Ú 095	Piccolo scuotimento in rotazione (da lento a veloce)
			096 Ú 127	Grande scuotimento in rotazione (da lento a veloce)
			128 Ú 191	Rotazione (da lento a veloce)
			192 Ú 255	Rotazione inversa (da lento a veloce)
