Produkttyp	Lichteffektmaschine (beweglicher Kopf)
Marke	Chauvet
Modell	Intimidator Trio
Stromversorgung	100-240 VAC, 50/60 Hz (Universalnetzteil)
Leistungsaufnahme	ca. 200 W (Schätzung)
Lichtquelle	6 RGBW-LEDs (vierfarbig)
Drehwinkel	Schwenk: 540°, 360° oder 180°; Neigung: 270°, 180° oder 90°
Steuerungsmodi	DMX (15 oder 30 Kanäle), Master/Slave, automatisch, Sound, IR-Fernbedienung (IRC-6)
Funktionen	Motorzoom, Wabenrotation, Bewegungsmakros, Stroboskop, Dimmer
Display	Hochkontrast-Farb-LCD
Anschlüsse	DMX-Ein-/Ausgang XLR 5-polig, Netzein-/ausgang IEC
Sicherung	Typ und Stromstärke am Gerät prüfen
Maximale Umgebungstemperatur	40 °C (104 °F)
Schutzart	IP20 (nur für Innenräume)
Mitgeliefertes Zubehör	Netzkabel, Aufhängebügel, Referenzhandbuch
Optionen	IRC-6-Fernbedienung, Transporttasche CHS-50 VIP
Garantie	Eingeschränkte Garantie (siehe Chauvet-Website)
Wartung	Vor Reinigung vom Netz trennen; Sicherung durch identischen Typ ersetzen

Häufig gestellte Fragen - Intimidator Trio Chauvet

Wie installiere ich den Intimidator Trio in der Höhe?

Verwenden Sie einen Aufhängebügel und ein Sicherungsseil. Befestigen Sie die Montageklemme an der Halterung. Stellen Sie sicher, dass die Tragfähigkeit ausreicht und das Gerät gut belüftet ist (50 cm Abstand zu Oberflächen).

Wie schließe ich das Gerät im DMX-Modus an?

Verwenden Sie ein DMX-Kabel mit XLR 5-polig. Stellen Sie die Startadresse im Menü Address ein (001-512). Der DMX-Modus kann 15 Kanäle oder 30 Kanäle sein.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Stromversorgung und die Sicherung. Trennen Sie das Gerät, ersetzen Sie die Sicherung durch eine identische. Stellen Sie sicher, dass die Spannung übereinstimmt (100-240V).

Wie verwende ich den Master/Slave-Modus?

Schließen Sie die Geräte in DMX-Reihe an. Stellen Sie am Slave Run Mode auf Slave (1-4). Der Master muss im Modus Auto oder Sound sein.

Wie reinige ich den Intimidator Trio?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Verwenden Sie keine entflammbaren Produkte oder Flüssigkeiten.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Setzen Sie die Augen keiner Lichtquelle aus. Verwenden Sie bei Montage in der Höhe ein Sicherungsseil. Öffnen Sie das Gerät nicht. Nicht im Freien verwenden (IP20).

Wie verwende ich die IRC-6-Fernbedienung?

Aktivieren Sie den IR-Modus im Menü (Run Mode > IR). Die Tasten ermöglichen die Steuerung von Farbe, Zoom, Stroboskop usw.

Wie stelle ich den Motorzoom ein?

Über DMX verwenden Sie den Zoom-Kanal (Kanal 27 im 30CH-Modus, Kanal 12 im 15CH-Modus) oder manuell im Menü Manual.

Welche DMX-Modi sind verfügbar?

Zwei Modi: 15 Kanäle (vereinfacht) und 30 Kanäle (mit Zonensteuerung). Der 30CH-Modus bietet mehr Optionen wie die individuelle Steuerung der 3 RGBW-Zonen.

Wie aktualisiere ich die Firmware?

Besuchen Sie die Website www.chauvetdj.com für Updates. In der Regel über USB- oder DMX-Verbindung (in diesem Handbuch nicht näher beschrieben).

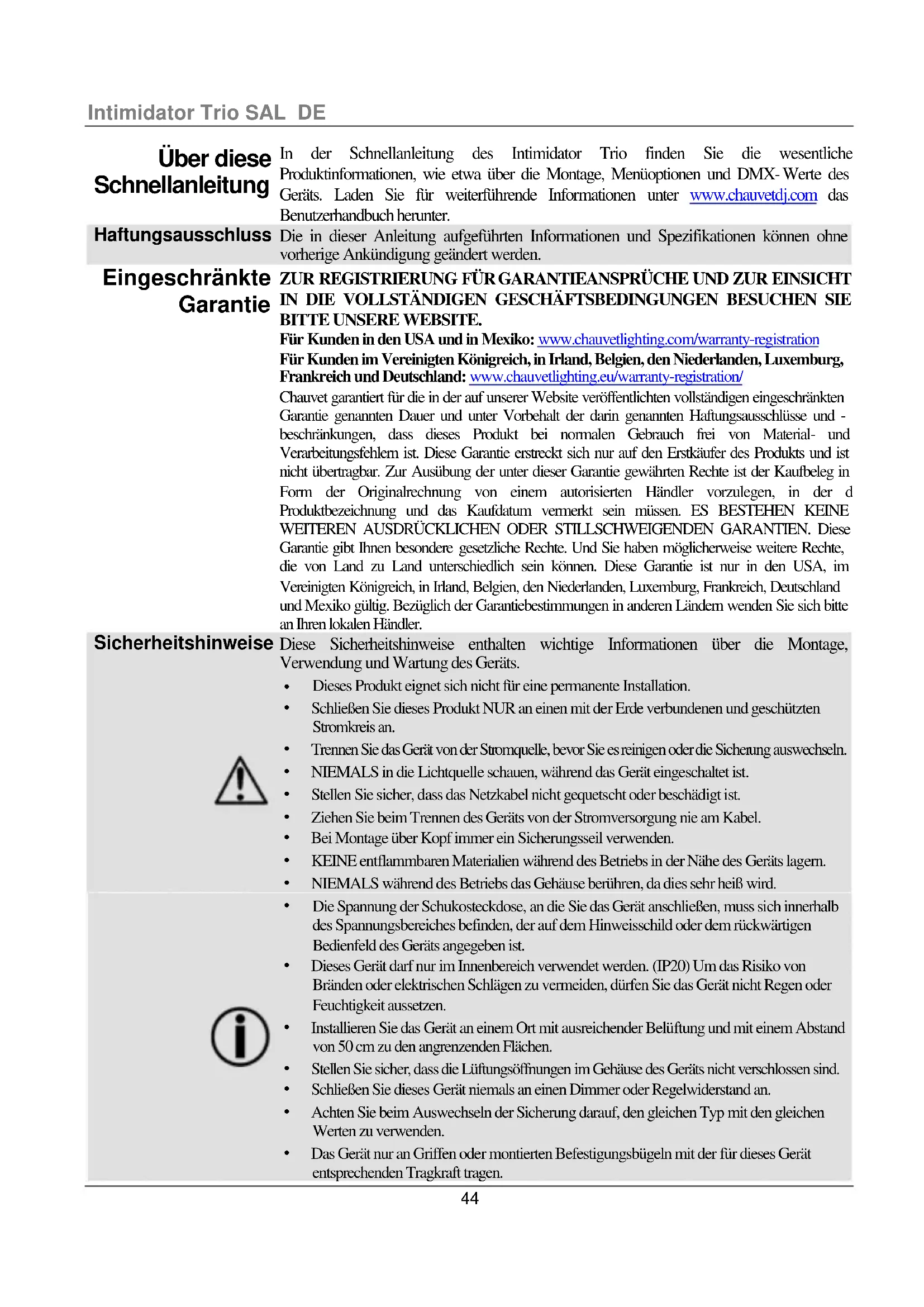

BEDIENUNGSANLEITUNG Intimidator Trio Chauvet

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät nicht öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Außerhalb der USA, Großbritanniens, Irlands, Frankreichs, Deutschlands, Mexikos oder der Benelux-Staaten wenden Sie sich an Ihren Händler, um Unterstützung zu erhalten, oder senden Sie ein Produkt zurück. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Packungsinhalt

- Intimidator Trio

- Netzkabel

- Hängende Halterung

- Schnellanleitung

Start

Packen Sie Ihren Intimidator Trio aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Beschreibung

Der Intimidator Trio ist ein mit zahlreichen Funktionen ausgestatteter, kompakter Moving Head mit Strahlen-, Wash- und weiteren Effekten. Er verfügt über 6 vierfarbige RGBW-LEDs. Der motorbetriebene Zoom erlaubt kurze und lange Projektionsdistanzen und ein kontinuierlich rotierendes Wabengitter sorgt für einen aufregenden Beleuchtungseffekt. Die kontrastreiche, farbige LCD-Anzeige ermöglicht ein einfaches Navigieren und eine vollständige Textanzeige. Er erzeugt synchronisierte Show im Master/Slave-Modus mit integrierten automatischen Programmen, auf die bequem zugegriffen werden kann. Die optionale IR-6-Fernbedienung von Chauvet ermöglicht eine Bedienung ohne DMX. Mit dem CHS-50 VIP Gear Bag von Chauvet lässt sich der Intimidator Trio bequem transportieren.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100 bis 240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der Intimidator Trio-Geräte, die in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Infrarot-Fernbedienung 6 (IRC-6)

Der Intimidator Trio ist vollständig kompatibel mit der Infrarot-Fernbedienung 6 (IRC-6) von Chauvet.

Die folgenden Tasten der IRC-6-Fernbedienung werden für den Intimidator Trio verwendet:

• - schaltet die LED ein/aus
• - wählt den Auto-Programm-Modus aus (scrollen)
• - wählt den Musiksteuerungs-Modus aus
• - Stroboskopeffekt (0–20 Hz)

- - Geschwindigkeit des Auto-Programms (Schwenkung und Neigung)

- - wählt die Musikempfindlichkeit aus

- <%> -LED-Dimmer

- - manuelle Steuerung

- - für Fade-Farbwechsel einmal drücken, für Snap zweimal drücken

- - manuelle Steuerung der roten LED

- - manuelle Steuerung der grünen LED

- - manuelle Steuerung der blauen LED

- - manuelle Steuerung der weißen LED

- - manuelle Einstellung des Zooms/der Rotation

- - manuelle Einstellung von Schwenkung und Neigung

- <+> - erhöhen

- <+> - senken

- <0> bis <9> - wählt das Auto-Programm nach der Nummer aus

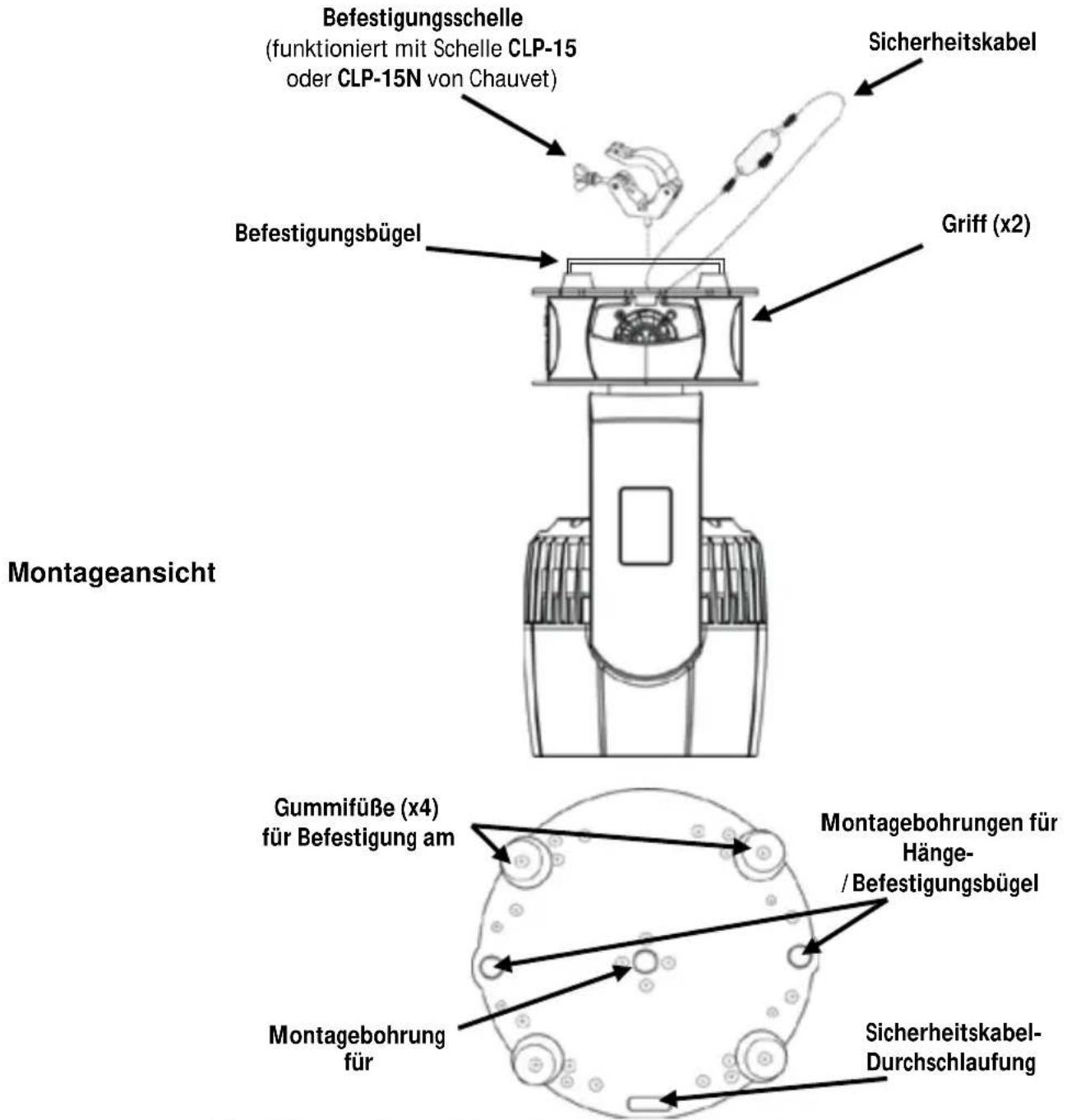

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

Versichern Sie sich, dass bei Verwendung von nur einer Befestigungsklemme eine Sicherungsschraube zum Einsatz kommt, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes	Taste	Funktion
		Damit verlassen Sie das aktuelle Menü oder die Funktion.
		Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
		Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.
		Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.

Menüoptionen

Auf der Intimidator Trio Produktseite von www.chauvetdj.com finden Sie die neueste Menüoptionen.

Hauptfunktion	Programmierebenen			Beschreibung
Address	001-512			Stellt die DMX-Startadresse ein
Run Mode	DMX	15CH		Wählt den DMX-Modus aus
		30CH
	Slave	Slave 1-4		Wählt den Slave-Modus aus
	Auto			Wählt das Auto-Modus aus
	Sound			Wählt den Musiksteuerungs-Modus aus
	IR			Wählt eine Infrarot-Steuerung
	Manual	Pan	000-255	Manuelle Einstellung von Schwenkung
		Tilt	000-255	Manuelle Einstellung von Neigung
		P/T Speed	000-255	Manuelle Einstellung von Schwenkung und Neigung Geschwindigkeit
		Color	000-255	Manuelle Einstellung von Farben
		Rotate	000-255	Manuelle Einstellung von Rotierend
		Zoom	000-255	Manuelle Einstellung von Zoom
		Dimmer	000-255	Manuelle Einstellung von Dimmer
Setup	Pan Reverse		OFF	Normaler Schwenk-Modus
			ON	Umgekehrter Schwenk-Modus
	Tilt Reverse		OFF	Normaler Neigungs-Modus
			ON	Umgekehrter Neigungs-Modus
	Pan Angle		540	Wählt den 540°-Schwenkwinkelbereich aus
			360	Wählt den 360°-Schwenkwinkelbereich aus
			180	Wählt den 180°-Schwenkwinkelbereich aus
	Tilt Angle		270	Wählt den 270°-Neigungswinkelbereich aus
			180	Wählt den 180°-Neigungswinkelbereich aus
			90	Wählt den 90°-Neigungswinkelbereich aus
	Totem Mode		OFF	Schränkt die Schwenkungs- und Neigungsbewegung nicht ein
			UP	Schränkt die Schwenkungs- und Neigungsbewegung bei einer Montage über Kopf ein
			DOWN	Schränkt die Schwenkungs- und Neigungsbewegung bei einer Bodenmontage ein
	P/T Speed		Normal	Wählt die Geschwindigkeit der Schwenkung/Neigung aus
			Fast
			Slow
	Fans		Auto	Stellt die Lüfterdrehzahl nach der Temperatur ein
			Full	Lüfterdrehzahl auf volle Drehzahl
	Display		OFF	Hintergrundbeleuchtung der Anzeige schaltet nach Inaktivität aus
			ON	Hintergrundbeleuchtung der Anzeige bleibt immer an
	Screen Rev		OFF	Normale Anzeige
			ON	Umgekehrte Anzeige
	Dimmer Curve		Square	Wählt die Dimmungskurve aus
			I Squa
			SCurve

Hauptfunktion	Programmierebenen		Beschreibung
Setup(Fortsetzung)	Dimmer Speed	LinearFast	Wählt die Dimmergeschwindigkeit aus
		Smooth
	Color Balance	RED	Wählt die Farbbalance aus (100 bis 255)
		GREEN
		BLUE
		WHITE
	Sensitivity	001–100	Stellt die Musikempfindlichkeit ein
	DMX Loss	Hold	Schaltet das Gerät aus, wenn das DMX-Signal verloren geht
		Black	Hält die letzte Eintellung, wenn das DMX-Signal veloren geht
		Auto	Schaltet das Gerät in den automatischen Modus, wenn das DMX-Signal veloren geht
		Sound	Schaltet das Gerät in den Soundmodus, wenn das Signal veloren geht
	Reset		Setzt das Gerät zurück
	Factory Set		Lädt Werkseinstellung
Sys Info	Ver V_		Zeigt die Software-Version an
	Running Mode _		Zeigt den aktuellen Betriebsmodus an
	DMX Address _		Zeigt die aktuelle DMX-Adresse an
	Temperature _		Zeigt die LED-Temperatur in Grad Celsius an

DMX- Der Intimidator Trio kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb in DMX-Modus finden Sie im Benutzerhandbuch. Wenn Siemit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 483.

Master/Slave-Schaltung Der Intimidator Trio verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave- Modus finden Sie im Benutzerhandbuch.

DMX Werte

30CH	Kanal	Funktion	Wert	Prozent/ Einstellung
	1	Schwenkung	000 Û 255	0 bis 540°
	2	Schwenkung fein	000 Û 255	Feinkontrolle der Schwenkung
	3	Neigung	000 Û 255	0 bis 270°
	4	Neigung fein	000 Û 255	Feinkontrolle der Neigung
	5	Geschwindigkeit	000 Û 255	Geschwindigkeit der Schwenkungs- und Neigungsbewegung (schnell bis langsam)
	6	rot	000 Û 255	0 bis 100%	Zone 1
	7	grün	000 Û 255	0 bis 100%
	8	blau	000 Û 255	0 bis 100%
	9	weiß	000 Û 255	0 bis 100%
	10	rot	000 Û 255	0 bis 100%	Zone 2
	11	grün	000 Û 255	0 bis 100%
	12	blau	000 Û 255	0 bis 100%
	13	weiß	000 Û 255	0 bis 100%
	14	rot	000 Û 255	0 bis 100%	Zone 3
	15	grün	000 Û 255	0 bis 100%
	16	blau	000 Û 255	0 bis 100%
	17	weiß	000 Û 255	0 bis 100%
	18	Keine Funktion	000 Û 255	Keine Funktion (Voreinstellung)
	19	Keine Funktion	000 Û 255	Keine Funktion (Voreinstellung)
	20	Keine Funktion	000 Û 255	Keine Funktion (Voreinstellung)
	21	Keine Funktion	000 Û 255	Keine Funktion (Voreinstellung)

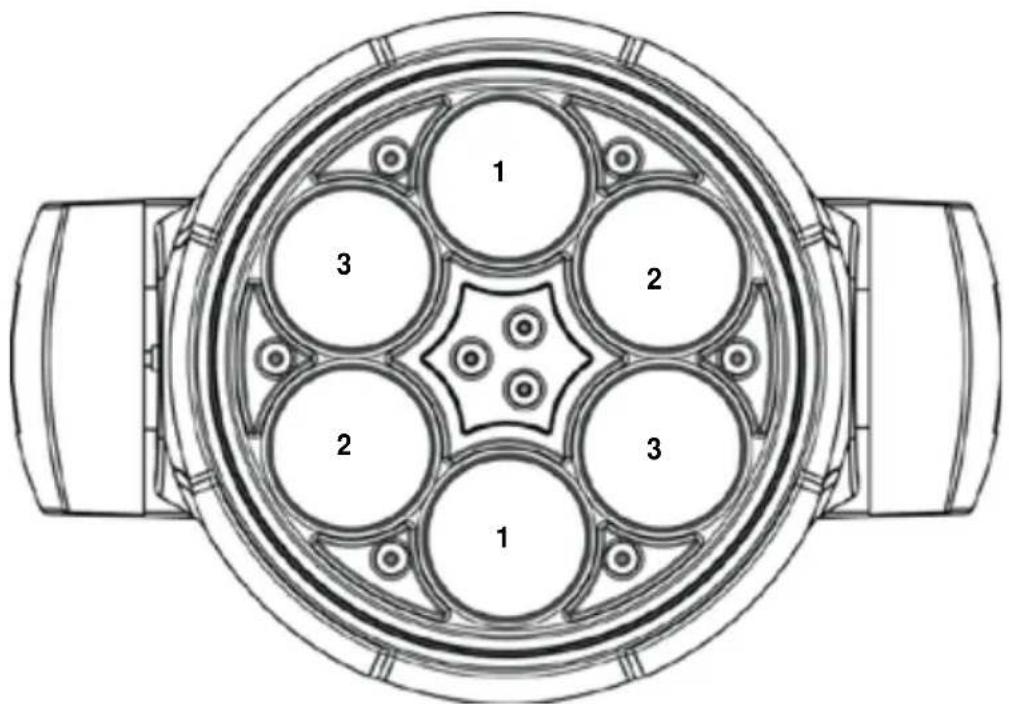

Intimidator Trio - Steuerungszonen

30CH(Forts.)	Kanal	Funktion	Wert	Prozent/ Einstellung
	22 Farben		000 Ü 004	Keine Funktion
			005 Ü 009	Farbe 1
			010 Ü 014	Farbe 2
			015 Ü 019	Farbe 3
			020 Ü 024	Farbe 4
			025 Ü 029	Farbe 5
			030 Ü 034	Farbe 6
			035 Ü 039	Farbe 7
			040 Ü 044	Farbe 8
			045 Ü 049	Farbe 9
			050 Ü 054	Farbe 10
			055 Ü 059	Farbe 11
			060 Ü 064	Farbe 12
			065 Ü 069	Farbe 13
			070 Ü 074	Farbe 14
			075 Ü 079	Farbe 15
			080 Ü 084	Farbe 16
			085 Ü 089	Farbe 17
			090 Ü 094	Farbe 18
			095 Ü 099	Farbe 19
			100 Ü 104	Farbe 20
			105 Ü 109	Farbe 21
			110 Ü 114	Farbe 22
			115 Ü 119	Farbe 23
			120 Ü 124	Farbe 24
			125 Ü 129	Farbe 25
			130 Ü 134	Farbe 26
			135 Ü 139	Farbe 27
			140 Ü 144	Farbe 28
			145 Ü 149	Farbe 29
			150 Ü 154	Farbe 30
			155 Ü 159	Farbe 31
			160 Ü 164	Farbe 32
			165 Ü 169	Farbe 33
			170 Ü 174	Farbe 34
			175 Ü 179	Keine Funktion
			180 Ü 201	Farbänderung im Uhrzeigersinn (schnell bis langsam)
			202 Ü 207	Stopp (Farbe bleibt aktuelle Farbe)
			208 Ü 229	Farbänderung entgegen dem Uhrzeigersinn (schnell bis langsam)
			230 Ü 234	Keine Funktion
			235 Ü 249	Farbsprung (schnell bis langsam)
			250 Ü 255	Musiksteuerungs-Farben

30CH(Forts.)	Kanal	Funktion	Wert	Prozent/ Einstellung
	23	Integrierte Steuerung	000 Ü 015	Keine Funktion
			016 Ü 031	Zonenmakro 1
			032 Ü 047	Zonenmakro 2
			048 Ü 063	Zonenmakro 3
			064 Ü 079	Zonenmakro 4
			080 Ü 095	Zonenmakro 5
			096 Ü 111	Zonenmakro 6
			112 Ü 127	Integriert 7 (Zonenmakros 1—6)
			128 Ü 143	Integriertes Auto 1
			144 Ü 159	Integriertes Auto 2
			160 Ü 175	Integriertes Auto 3
			176 Ü 191	Integriertes Auto 4
			192 Ü 207	Integriertes Auto 5
			208 Ü 223	Integriertes Auto 6
			224 Ü 239	Integriertes Auto 7
			240 Ü 255	Integriert 8 (integriertes Auto 1 bis 7)
	24	Integrierte Geschwindigkeit	000 Ü 255	Zonen-Makros und integrierte Auto-Geschwindigkeit (langsam bis schnell)
	25	Dimmer	000 Ü 255	0 bis 100%
	26	Shutter	000 Ü 019	Geschlossen
			020 Ü 024	Offen
			025 Ü 064	Stroboskopeffekt (sinkende Geschwindigkeit)
			065 Ü 069	Offen
			070 Ü 084	Schnell ein, langsam aus (sinkende Geschwindigkeit)
			085 Ü 089	Offen
			090 Ü 104	Langsam ein, schnell aus (sinkende Geschwindigkeit)
			105 Ü 109	Offen
			110 Ü 124	Zufalls-Shutter (sinkende Geschwindigkeit)
			125 Ü 129	Offen
			130 Ü 144	Zufall schnell ein, langsam aus (sinkende Geschwindigkeit)
			145 Ü 149	Offen
			150 Ü 164	Zufall langsam ein, schnell aus (sinkende Geschwindigkeit)
			165 Ü 169	Offen
			170 Ü 184	Pulse-Effekt 1 (sinkende Geschwindigkeit)
			185 Ü 189	Offen
			190 Ü 204	Pulse-Effekt 2 (sinkende Geschwindigkeit)
			205 Ü 209	Offen
			210 Ü 224	Stufenweise ein und aus (sinkende Geschwindigkeit)
			225 Ü 229	Offen
			230 Ü 244	Pulse-Effekt 3 (sinkende Geschwindigkeit)
			245 Ü 255	Offen
	27	Zoom	000 Ü 255	Vergrößern und verkleinern
30CH(Forts.)	Kanal	Funktion	Wert	Prozent/ Einstellung
	28 Steuerfunktionen		000 Ü 009	Keine Funktion
			010 Ü 014	Verdunkelung während der Schwenkung/Neigung
			015 Ü 019	Keine Funktion
			020 Ü 049	Für künftige Verwendung reserviert
			050 Ü 054	Schwenkung zurücksetzen
			055 Ü 059	Neigung zurücksetzen
			060 Ü 064	Zoom zurücksetzen
			065 Ü 069	Rotation zurücksetzen
			070 Ü 074	Alle zurücksetzen
			075 Ü 079	Keine Funktion
			080 Ü 084	Umgekehrte Schwenkung/Neigung
			085 Ü 089	Umgekehrte Schwenkung
			090 Ü 094	Umgekehrte Neigung
			095 Ü 099	Umgekehrte Schwenkung abbrechen
			100 Ü 104	Umgekehrte Neigung abbrechen
			105 Ü 109	Umgekehrte Schwenkung/Neigung abbrechen
			110 Ü 124	Keine Funktion
			125 Ü 129	Lüfter (volle Drehzahl)
			130 Ü 134	Lüfter (automatisch)
			135 Ü 139	Dimmer, hohe Geschwindigkeit
			140 Ü 144	Dimmer, niedrige Geschwindigkeit
			145 Ü 255	Keine Funktion
	29 Bewegungsmakros		000 Ü 007	Keine Funktion
			008 Ü 023	Makro für automatische Bewegung 1
			024 Ü 039	Makro für automatische Bewegung 2
			040 Ü 055	Makro für automatische Bewegung 3
			056 Ü 071	Makro für automatische Bewegung 4
			072 Ü 087	Makro für automatische Bewegung 5
			088 Ü 103	Makro für automatische Bewegung 6
			104 Ü 119	Makro für automatische Bewegung 7
			120 Ü 135	Makro für automatische Bewegung 8
			136 Ü 151	Makro für musikgesteuerte Bewegung 1
			152 Ü 167	Makro für musikgesteuerte Bewegung 2
			168 Ü 183	Makro für musikgesteuerte Bewegung 3
			184 Ü 199	Makro für musikgesteuerte Bewegung 4
			200 Ü 215	Makro für musikgesteuerte Bewegung 5
			216 Ü 231	Makro für musikgesteuerte Bewegung 6
			232 Ü 247	Makro für musikgesteuerte Bewegung 7
			248 Ü 255	Makro für musikgesteuerte Bewegung 8
	30 Rotierend		000 Ü 063	Rotierender Chase	(Wenn der Wert für Kanal 27 (Zoom) über 150 liegt
			064 Ü 095	Rotierender kleiner Shake (langsam bis schnell)
			096 Ü 127	Rotierender großer Shake (langsam bis schnell)
			128 Ü 191	Rotierend (von langsam nach schnell)
			192 Ü 255	In umgekehrter Richtung rotierend (von langsam nach schnell)
15CH	Kanal	Funktion	Wert	Prozent/ Einstellung
	1	Schwenkung	000 Ü 255	0 bis 540°
	2	Neigung	000 Ü 255	0 bis 270°
	3	Geschwindigkeit	000 Ü 255	Schwenkung/Neigung (schnell bis langsam)
	4	rot	000 Ü 255	0 bis 100%
	5	grün	000 Ü 255	0 bis 100%
	6	blau	000 Ü 255	0 bis 100%
	7	weiß	000 Ü 255	0 bis 100%
	8	Integrierte Steuerung	000 Ü 015	Keine Funktion
			016 Ü 031	Zonenmakro 1
			032 Ü 047	Zonenmakro 2
			048 Ü 063	Zonenmakro 3
			064 Ü 079	Zonenmakro 4
			080 Ü 095	Zonenmakro 5
			096 Ü 111	Zonenmakro 6
			112 Ü 127	Integriert 7 (Zonenmakros 1—6)
			128 Ü 143	Integriertes Auto 1
			144 Ü 159	Integriertes Auto 2
			160 Ü 175	Integriertes Auto 3
			176 Ü 191	Integriertes Auto 4
			192 Ü 207	Integriertes Auto 5
			208 Ü 223	Integriertes Auto 6
			224 Ü 239	Integriertes Auto 7
			240 Ü 255	Integriert 8 (integriertes Auto 1 bis 7)
	9	Integrierte Geschwindigkeit	000 Ü 255	Zonen und integrierte Auto-Geschwindigkeit (langsam bis schnell)
	10	Dimmer	000 Ü 255	0 bis 100%
15CH(Forts.)	Kanal	Funktion	Wert	Prozent/ Einstellung
	11 Shutter		000 Ü 019	Geschlossen
			020 Ü 024	Offen
			025 Ü 064	Stroboskopeffekt (sinkende Geschwindigkeit)
			065 Ü 069	Offen
			070 Ü 084	Schnell ein, langsam aus (sinkende Geschwindigkeit)
			085 Ü 089	Offen
			090 Ü 104	Langsam ein, schnell aus (sinkende Geschwindigkeit)
			105 Ü 109	Offen
			110 Ü 124	Zufalls-Shutter (sinkende Geschwindigkeit)
			125 Ü 129	Offen
			130 Ü 144	Zufall schnell ein, langsam aus (sinkende Geschwindigkeit)
			145 Ü 149	Offen
			150 Ü 164	Zufall langsam ein, schnell aus (sinkende Geschwindigkeit)
			165 Ü 169	Offen
			170 Ü 184	Pulse-Effekt 1 (sinkende Geschwindigkeit)
			185 Ü 189	Offen
			190 Ü 204	Pulse-Effekt 2 (sinkende Geschwindigkeit)
			205 Ü 209	Offen
			210 Ü 224	Stufenweise ein und aus (sinkende Geschwindigkeit)
			225 Ü 229	Offen
			230 Ü 244	Pulse-Effekt 3 (sinkende Geschwindigkeit)
			245 Ü 255	Offen
	12	Zoom	000 Ü 255	Vergrößern und verkleinern
15CH(Forts)	Kanal	Funktion	Wert	Prozent/ Einstellung
	13 Steuerfunktionen		000 Ü 009	Keine Funktion
			010 Ü 014	Schwenkungs- und Neigungverdunkelung
			015 Ü 019	Keine Funktion
			020 Ü 049	Für künftige Verwendung reserviert
			050 Ü 054	Schwenkung zurücksetzen
			055 Ü 059	Neigung zurücksetzen
			060 Ü 064	Zoom zurücksetzen
			065 Ü 069	Keine Funktion
			070 Ü 074	Alle zurücksetzen
			075 Ü 079	Keine Funktion
			080 Ü 084	Umgekehrte Schwenkung/Neigung
			085 Ü 089	Umgekehrte Schwenkung
			090 Ü 094	Umgekehrte Neigung
			095 Ü 099	Umgekehrte Schwenkung abbrechen
			100 Ü 104	Umgekehrte Neigung abbrechen
			105 Ü 109	Umgekehrte Schwenkung/Neigung abbrechen
			110 Ü 124	Normale Schwenkungs-/Neigungsgeschwindigkeit
			115 Ü 119	Hohe Schwenkungs-/Neigungsgeschwindigkeit
			120 Ü 124	Niedrige Schwenkungs-/Neigungsgeschwindigkeit
			125 Ü 129	Lüfter (volle Drehzahl)
			130 Ü 134	Lüfter (automatisch)
			135 Ü 139	Dimmer, hohe Geschwindigkeit
			140 Ü 144	Dimmer, niedrige Geschwindigkeit
			145 Ü 255	Keine Funktion
	14 Bewegungsmakros		000 Ü 007	Keine Funktion
			008 Ü 023	Makro für automatische Bewegung 1
			024 Ü 039	Makro für automatische Bewegung 2
			040 Ü 055	Makro für automatische Bewegung 3
			056 Ü 071	Makro für automatische Bewegung 4
			072 Ü 087	Makro für automatische Bewegung 5
			088 Ü 103	Makro für automatische Bewegung 6
			104 Ü 119	Makro für automatische Bewegung 7
			120 Ü 135	Makro für automatische Bewegung 8
			136 Ü 151	Makro für musikgesteuerte Bewegung 1
			152 Ü 167	Makro für musikgesteuerte Bewegung 2
			168 Ü 183	Makro für musikgesteuerte Bewegung 3
			184 Ü 199	Makro für musikgesteuerte Bewegung 4
			200 Ü 215	Makro für musikgesteuerte Bewegung 5
			216 Ü 231	Makro für musikgesteuerte Bewegung 6
			232 Ü 247	Makro für musikgesteuerte Bewegung 7
			248 Ü 255	Makro für musikgesteuerte Bewegung 8
	15 Rotierend		000 Ü 063	Rotierender Chase	(Wenn der Wert für Kanal 27 (Zoom) über 150 liegt
			064 Ü 095	Rotierender kleiner Shake (langsam bis schnell)
			096 Ü 127	Rotierender großer Shake (langsam bis schnell)
			128 Ü 191	Rotierend (von langsam nach schnell)
			192 Ü 255	In umgekehrter Richtung rotierend (von langsam nach schnell)
