4Play 2 - Effectenmachine Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	Lichteffectmachine
Merk	Chauvet
Model	4Play 2
Voeding	100-240 VAC, 50/60 Hz (universele voeding)
Zekering	Type en stroomsterkte identiek aan het origineel bij vervanging
DMX-protocol	DMX512, startadres instelbaar van 1 tot 512
Bedieningsmodi	DMX, Geluidsgestuurd, Auto, Master/Slave
Afstandsbediening	Compatibel met IRC-6 (infrarood)
Aantal DMX-kanalen	6 kanalen
Max. omgevingstemperatuur	40 °C
Beschermingsgraad	IP20 (alleen binnen)
Montage	Vereist klemmen en veiligheidskabel (niet inbegrepen)
Inhoud van de doos	4Play 2, netsnoer, transporttas, referentiehandleiding
Veiligheid	Aarding verplicht, niet blootstellen aan vocht, niet openen, gebruik een veiligheidskabel bij ophanging
Onderhoud	Loskoppelen voor reiniging, vervang de zekering door een identiek type
Garantie	Beperkt, raadpleeg de Chauvet-website voor details

Veelgestelde vragen - 4Play 2 Chauvet

Hoe stel ik het DMX-startadres in?

Gebruik de knoppen op het bedieningspaneel om door het menu te navigeren. Selecteer DMX-modus (weergegeven als 'd'), stel vervolgens het adres van 1 tot 512 in met de omhoog/omlaag-toetsen. Druk op Enter om te bevestigen.

Hoe gebruik ik de geluidsgestuurde modus?

Selecteer in het menu Geluidsgestuurd (weergegeven als 'Snd') en kies vervolgens een programma van 1 tot 9. Het apparaat reageert dan op omgevingsgeluid.

Hoe koppel ik meerdere apparaten in master/slave?

Sluit de apparaten in serie aan via DMX. Stel één apparaat in als master (DMX-modus met adres) en de andere als slave (slave-modus via menu). Raadpleeg de handleiding voor de exacte instellingen.

Welke bedieningsmodi zijn beschikbaar?

De modi zijn: DMX (externe besturing), Geluidsgestuurd (reactie op geluid), Auto (ingebouwde programma's) en Master/Slave (synchronisatie van meerdere eenheden).

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om het deksel van de zekeringhouder te lichten. Verwijder de defecte zekering en vervang deze door een zekering van hetzelfde type en stroomsterkte. Plaats het deksel terug en sluit het apparaat weer aan.

Wat zijn belangrijke veiligheidsvoorschriften?

Het apparaat moet worden aangesloten op een geaard stopcontact. Niet blootstellen aan regen of vocht (IP20). Gebruik een veiligheidskabel bij ophanging. Open de behuizing niet (geen door de gebruiker te repareren onderdelen). De maximale omgevingstemperatuur is 40 °C.

Is het apparaat compatibel met een afstandsbediening?

Ja, de 4Play 2 is compatibel met de infrarood afstandsbediening IRC-6 van Chauvet DJ. Voor meer informatie, bezoek www.chauvetdj.com.

Hoe reinig ik het apparaat?

Koppel het apparaat los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen vloeibare of schurende producten. Zorg ervoor dat de ventilatiesleuven niet zijn geblokkeerd.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer of het netsnoer correct is aangesloten en of het stopcontact werkt. Als de zekering defect is, vervang deze dan. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Chauvet.

Waar vind ik de volledige gebruikershandleiding?

De referentiehandleiding is inbegrepen in de doos. Voor de volledige handleiding downloadt u deze van de website www.chauvetdj.com of scant u de QR-code in de handleiding.

GEBRUIKSAANWIJZING 4Play 2 Chauvet

Over deze handleiding

De 4PLAY 2 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
  • Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
  • Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de lat om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.

Wat is inbegrepen

• 4 P L A Y 2
- Stroomsnoer

• Draagtas
  • Beknopte handleiding

Om te beginnen

Pak uw 4PLAY 2 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal 4PLAY 2-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Modus Programmeerniveaus Beschrijving
DMX-Modus .5	12 d 1–512 Stelt DMX startadres in
Geluidsactief	Snd Snd1–9 Geluidsactieve programma
Programma	Auto	Au 1–20	Automatische programma
Snelheid	S-- S 1–100 Programmasnelheid

DMX-koppeling

De 4PLAY 2 kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 507.

Master/slave-verbinding

De 4PLAY 2 maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood Remote Control

De 4PLAY 2 is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.

DMX-waarden

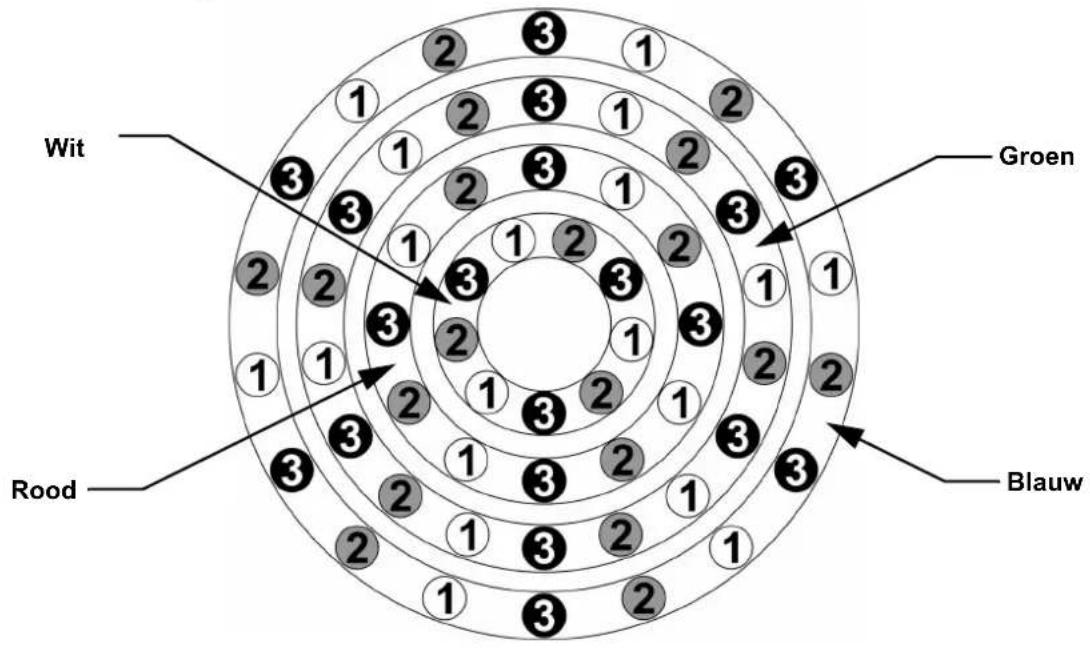

Zones voor DMX-besturing

6-Kanaal

Kanaal Functie Waarde Percentage/Instelling
1-4	LED-bediening, een kanaal voor elke kop	000 ⇔ 010 Geen functie
		011 ⇔ 016 Wit 1
		017 ⇔ 022 Wit 2
		023 ⇔ 028 Wit 3
		029 ⇔ 034 Rood 1
		035 ⇔ 040 Rood 2
		041 ⇔ 046 Rood 3
		047 ⇔ 052 Groen 1
		053 ⇔ 058 Groen 2
		059 ⇔ 064 Groen 3
		065 ⇔ 070 Blauw 1
		071 ⇔ 076 Blauw 2
		077 ⇔ 082 Blauw 3
		083 ⇔ 088 Al wit
		089 ⇔ 094 Al rood
		095 ⇔ 100 Al groen
		101 ⇔ 106 Al blauw
		107 ⇔ 112 Al rood en groen
		113 ⇔ 118 Al rood en blauw
		119 ⇔ 124 Al groen en blauw
		125 ⇔ 130 Al rood, groen en blauw
		131 ⇔ 136 Al rood en wit
		137 ⇔ 142 Al groen en wit
		143 ⇔ 148 Al blauw en wit
		149 ⇔ 154 Blauw 1 en al wit
		155 ⇔ 160 Blauw 2 en al rood
		161 ⇔ 166 Blauw 3 en al groen
		167 ⇔ 172 Blauw 1 en rood 3
		173 ⇔ 178 Blauw 2 en rood 2
		179 ⇔ 184 Blauw 3 en rood 1
		185 ⇔ 190 Wit 3 en groen 1
		191 ⇔ 196 Wit 2 en groen 2
		197 ⇔ 202 Wit 1 en groen 3
		203 ⇔ 208 Wit 3, rood 1, groen 3 en blauw 1
		209 ⇔ 214 Wit 2, rood 2, groen 2 en blauw 2
		215 ⇔ 220 Wit 1, rood 3, groen 1 en blauw 3
		221 ⇔ 255 Al wit, rood, groen en blauw
5 Stroboscoop		000 ⇔ 010 Geen functie
		011 ⇔ 255 Langzaam tot snel-stroboscoop
6 Programma's		000 ⇔ 009 Geen functie
		010 ⇔ 034 Programma 1
		035 ⇔ 058 Programma 2
		059 ⇔ 082 Programma 3
		083 ⇔ 106 Programma 4
		107 ⇔ 130 Programma 5
		131 ⇔ 154 Programma 6
		155 ⇔ 178 Programma 7
		179 ⇔ 226 Programma 8
		227 ⇔ 250 Programma's 1-8
		251 ⇔ 255 Geluidsactieve programma
