MANUAL DE USUARIO 4Play 2 Chauvet

La Guía de referencia rápida (GRR) del 4PLAY 2 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS. VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.

Qué va incluido

• 4 P L A Y 2
- Cable de alimentación

• Bolsa de transporte
• Guía de referencia rápida

Para empezar

Desembale su 4PLAY 2 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de 4PLAY 2 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Diagrama de montaje

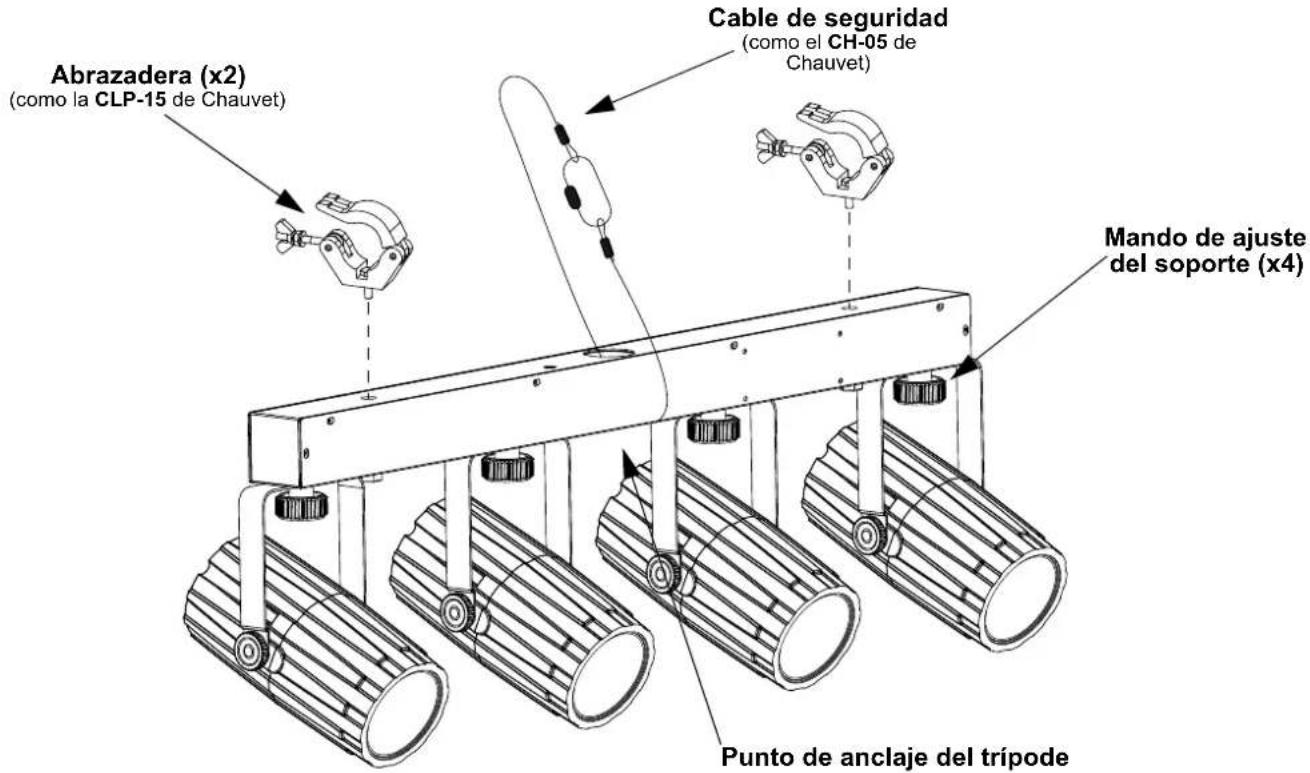

Abrazadera (x2) (como la CLP-15 de Chauvet) Cable de seguridad (como el CH-05 de Chauvet) Mando de ajuste del soporte (x4) Punto de anclaje del trípode

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Modo Niveles de programación Descripción
Modo DMX .512 d 1–512 Configura la dirección inicial DMX
Activado por sonido	Snd Snd1–9	Selecciona programa activado por sonido
Programas Auto Au 1–20	Selecciona programa automático
Velocidad	S--	S 1–100	Establece la velocidad del programa automático

Enlace DMX

El 4PLAY 2 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 507.

Conexión Maestro/Esclavo

El 4PLAY 2 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

IRC-6 (control remoto por infrarrojos)

El 4PLAY 2 es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.

Valores DMX

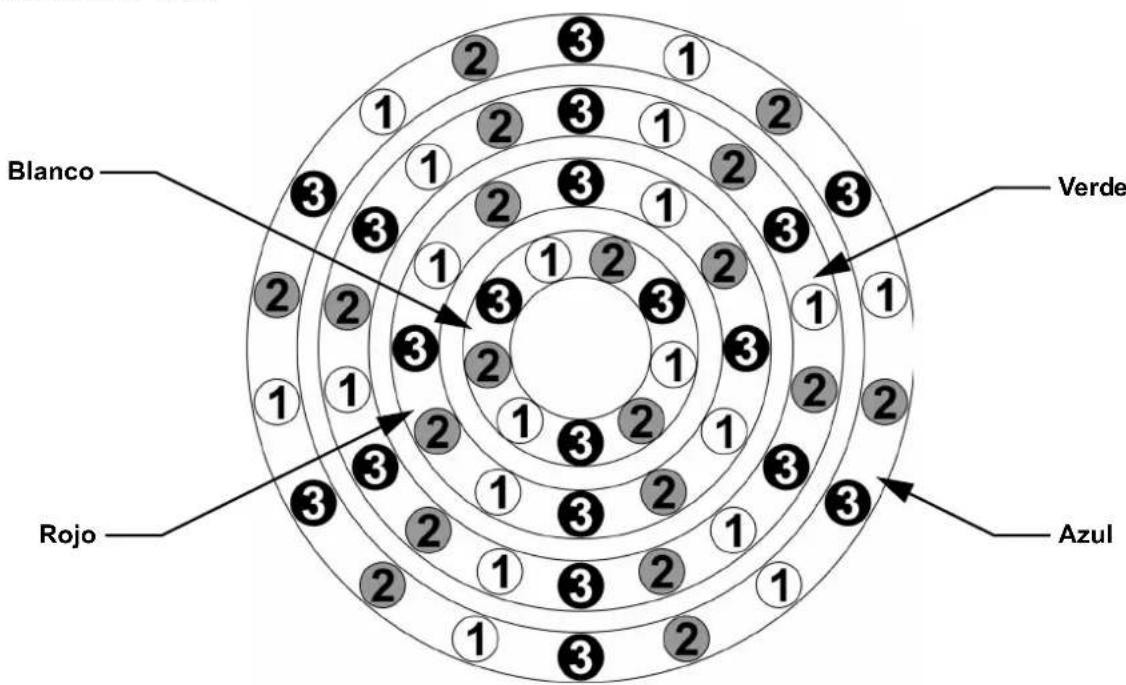

Zonas para control DMX

Blanco Verde Rojo Azul

6-Canales

Canal Función Valor Porcentaje/Configuración
1-4	Control LED, Un Canal para Cada Cabeza	000 ⇔ 010 Sin función
		011 ⇔ 016 Blanco 1
		017 ⇔ 022 Blanco 2
		023 ⇔ 028 Blanco 3
		029 ⇔ 034 Rojo 1
		035 ⇔ 040 Rojo 2
		041 ⇔ 046 Rojo 3
		047 ⇔ 052 Verde 1
		053 ⇔ 058 Verde 2
		059 ⇔ 064 Verde 3
		065 ⇔ 070 Azul 1
		071 ⇔ 076 Azul 2
		077 ⇔ 082 Azul 3
		083 ⇔ 088 Todo blanco
		089 ⇔ 094 Todo rojo
		095 ⇔ 100 Todo verde
		101 ⇔ 106 Todo azul
		107 ⇔ 112 Todo rojo y verde
		113 ⇔ 118 Todo rojo y azul
		119 ⇔ 124 Todo verde y azul
		125 ⇔ 130 Todo rojo, verde y azul
		131 ⇔ 136 Todo rojo y blanco
		137 ⇔ 142 Todo verde y blanco
		143 ⇔ 148 Todo azul y blanco
		149 ⇔ 154 Azul 1 y todo blanco
		155 ⇔ 160 Azul 2 y todo rojo
		161 ⇔ 166 Azul 3 y todo verde
		167 ⇔ 172 Azul 1 y rojo 3
		173 ⇔ 178 Azul 2 y rojo 2
		179 ⇔ 184 Azul 3 y rojo1
		185 ⇔ 190 Blanco 3 y verde1
		191 ⇔ 196 Blanco 2 y verde2
		197 ⇔ 202 Blanco 1 y verde 3
		203 ⇔ 208 Blanco 3, rojo 1, verde 3 y azul 1
		209 ⇔ 214 Blanco 2, rojo 2, verde 2 y azul 2
		215 ⇔ 220 Blanco 1, rojo 3, verde 1 y azul 3
		221 ⇔ 255 Todo blanco, rojo, verde y azul
5 Estroboscopio		000 ⇔ 010 Sin función
		011 ⇔ 255 Estroboscopio, lenta a rápida
6	P r o g	000 ⇔ 009 Sin función
		010 ⇔ 034 Programa 1
		035 ⇔ 058 Programa 2
		059 ⇔ 082 Programa 3
		083 ⇔ 106 Programa 4
		107 ⇔ 130 Programas 5 a s
		131 ⇔ 154 Programa 6
		155 ⇔ 178 Programa 7
		179 ⇔ 226 Programa 8
		227 ⇔ 250 Programas 1-8
		251 ⇔ 255 Programa activa por sonido
