4Play 2 - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina ad effetto luminoso
Marca	Chauvet
Modello	4Play 2
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Fusibile	Tipo e amperaggio identici all'originale in caso di sostituzione
Protocollo DMX	DMX512, indirizzo di partenza configurabile da 1 a 512
Modalità di funzionamento	DMX, Attivato dal suono, Auto, Master/Slave
Telecomando	Compatibile con IRC-6 (infrarosso)
Numero di canali DMX	6 canali
Temperatura ambiente max	40 °C
Grado di protezione	IP20 (solo per interni)
Montaggio	Richiede morsetti e cavo di sicurezza (non forniti)
Contenuto della confezione	4Play 2, cavo di alimentazione, borsa per il trasporto, manuale di riferimento
Sicurezza	Messa a terra obbligatoria, non esporre all'umidità, non aprire, utilizzare un cavo di sicurezza in altezza
Manutenzione	Scollegare prima della pulizia, sostituire il fusibile con un modello identico
Garanzia	Limitata, consultare il sito Chauvet per i dettagli

Domande frequenti - 4Play 2 Chauvet

Come configurare l'indirizzo DMX di partenza?

Utilizzare i pulsanti sul pannello di controllo per navigare nel menu. Selezionare Modalità DMX (visualizzato 'd'), quindi impostare l'indirizzo da 1 a 512 con i tasti su/giù. Premere Invio per confermare.

Come utilizzare la modalità attivata dal suono?

Nel menu, selezionare Attivato dal suono (visualizzato 'Snd'), quindi scegliere un programma da 1 a 9. L'apparecchio reagirà al suono ambientale.

Come collegare in cascata più apparecchi in master/slave?

Collegare gli apparecchi in serie tramite DMX. Configurare un apparecchio come master (modalità DMX con indirizzo) e gli altri come slave (modalità slave tramite menu). Consultare il manuale per le impostazioni precise.

Quali sono le modalità di funzionamento disponibili?

Le modalità sono: DMX (controllo esterno), Attivato dal suono (reazione al suono), Auto (programmi integrati) e Master/Slave (sincronizzazione di più unità).

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per sollevare il coperchio del portafusibile. Rimuovere il fusibile bruciato e sostituirlo con un fusibile dello stesso tipo e amperaggio. Reinserire il coperchio e ricollegare.

Quali sono le precauzioni di sicurezza importanti?

L'apparecchio deve essere collegato a una presa con messa a terra. Non esporre a pioggia o umidità (IP20). Utilizzare un cavo di sicurezza in caso di montaggio in altezza. Non aprire l'involucro (nessuna parte riparabile dall'utente). La temperatura ambiente massima è di 40 °C.

L'apparecchio è compatibile con un telecomando?

Sì, il 4Play 2 è compatibile con il telecomando a infrarossi IRC-6 di Chauvet DJ. Per maggiori informazioni, visitare il sito www.chauvetdj.com.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi. Assicurarsi che le fessure di ventilazione non siano ostruite.

Cosa fare se l'apparecchio non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa funzioni. Se il fusibile è bruciato, sostituirlo. Se il problema persiste, contattare l'assistenza tecnica Chauvet.

Dove trovare il manuale di istruzioni completo?

Il manuale di riferimento è incluso nella confezione. Per il manuale completo, scaricarlo dal sito www.chauvetdj.com o scansionare il codice QR presente nelle istruzioni.

MANUALE UTENTE 4Play 2 Chauvet

Informazioni sulla Guida

La Guida Rapida 4PLAY 2 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
- NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
- NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalle stecca.

- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che cosa è incluso

• 4 P L A Y 2
• Cavo di alimentazione

• Borsa da trasporto
- Guida Rapida

Per iniziare

Disimballare 4PLAY 2 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

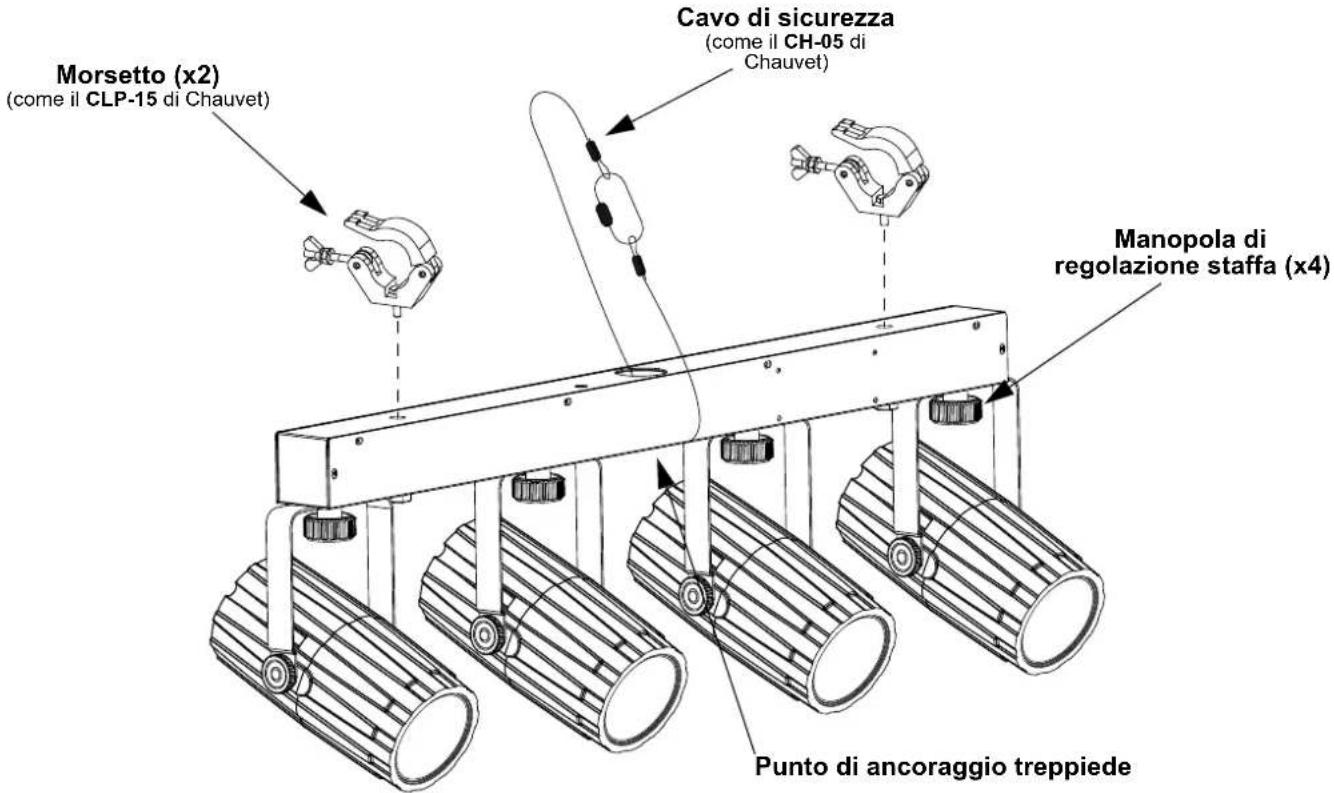

Schema di montaggio

Descrizione del pannello di controllo

Pulsante	Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Modalità Livelli di programmazione Descrizione
Modalità DMX .512 d 1–512 Imposta gli indirizzi DMX iniziali
Attivati suono Snd Snd1–9 Programma attivati suono
Programmi Auto Au 1–20 Programma automatico
Velocità	S--	S 1–100	Velocità programma

Collegamento DMX

4PLAY 2 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 507.

Collegamento Master/Slave

In modalità Master/Slave, 4PLAY 2 utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

IRC-6 (Telecomando a infrarossi)

4PLAY 2 è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com.

Valori DMX

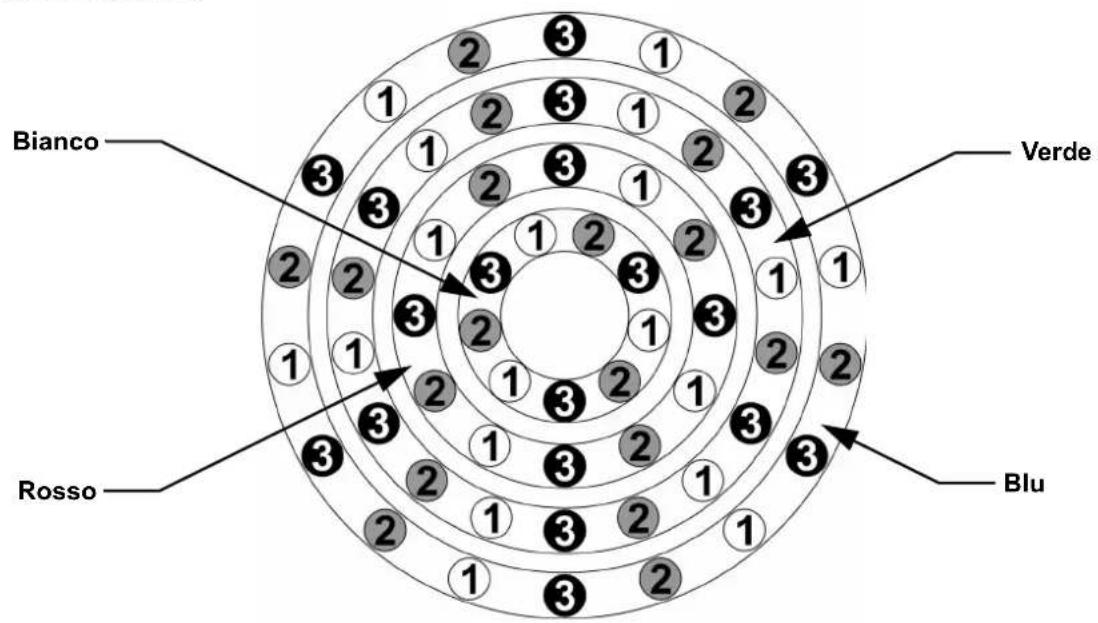

Zone per controllo DMX

6-Canali

Canale	Funzione	Valore	Percentuale/Impostazione
1-4	Controllo LED, un Canale per Ciascun Proiettore	000 ⇔ 010 Nessuna funzione
		011 ⇔ 016 Bianco 1
		017 ⇔ 022 Bianco 2
		023 ⇔ 028 Bianco 3
		029 ⇔ 034 Rosso 1
		035 ⇔ 040 Rosso 2
		041 ⇔ 046 Rosso 3
		047 ⇔ 052 Verde 1
		053 ⇔ 058 Verde 2
		059 ⇔ 064 Verde 3
		065 ⇔ 070 Blu 1
		071 ⇔ 076 Blu 2
		077 ⇔ 082 Blu 3
		083 ⇔ 088 Tutto bianco
		089 ⇔ 094 Tutto rosso
		095 ⇔ 100 Tutto verde
		101 ⇔ 106 Tutto blu
		107 ⇔ 112 Tutto rosso e verde
		113 ⇔ 118 Tutto rosso e blu
		119 ⇔ 124 Tutto verde e blu
		125 ⇔ 130 Tutto rosso, verde e blu
		131 ⇔ 136 Tutto rosso e bianco
		137 ⇔ 142 Tutto verde e bianco
		143 ⇔ 148 Tutto blu e bianco
		149 ⇔ 154 Blu 1 e tutto bianco
		155 ⇔ 160 Blu 2 e tutto rosso
		161 ⇔ 166 Blu 3 e tutto verde
		167 ⇔ 172 Blu 1 e rosso 3
		173 ⇔ 178 Blu 2 e rosso 2
		179 ⇔ 184 Blu 3 e rosso 1
		185 ⇔ 190 Bianco 3 e verde 1
		191 ⇔ 196 Bianco 2 e verde 2
		197 ⇔ 202 Bianco 1 e verde 3
		203 ⇔ 208 Bianco 3, rosso 1, verde 3 e blu 1
		209 ⇔ 214 Bianco 2, rosso 2, verde 2 e blu 2
		215 ⇔ 220 Bianco 1, rosso 3, verde 1 e blu 3
		221 ⇔ 255 Tutto bianco, rosso, verde e blu
5 Stroboscopio		000 ⇔ 010 Nessuna funzione
		011 ⇔ 255 Stroboscopio, da lento a veloce
6 Programmi		000 ⇔ 009 Nessuna funzione
		010 ⇔ 034 Programma 1
		035 ⇔ 058 Programma 2
		059 ⇔ 082 Programma 3
		083 ⇔ 106 Programma 4
		107 ⇔ 130 Programma 5
		131 ⇔ 154 Programma 6
		155 ⇔ 178 Programma 7
		179 ⇔ 226 Programma 8
		227 ⇔ 250 Programmi 1-8
		251 ⇔ 255 Programma attivati suono
