Produkttyp	Lichteffektmaschine
Marke	Chauvet
Modell	4Play 2
Stromversorgung	100-240 VAC, 50/60 Hz (Universalnetzteil)
Sicherung	Typ und Stromstärke identisch zum Original beim Ersatz
DMX-Protokoll	DMX512, Startadresse einstellbar von 1 bis 512
Betriebsmodi	DMX, Musiksteuerung, Auto, Master/Slave
Fernbedienung	Kompatibel mit IRC-6 (Infrarot)
Anzahl DMX-Kanäle	6 Kanäle
Maximale Umgebungstemperatur	40 °C
Schutzart	IP20 (nur Innenbereich)
Montage	Erfordert Klemmen und Sicherungsseil (nicht im Lieferumfang)
Lieferumfang	4Play 2, Netzkabel, Transporttasche, Referenzhandbuch
Sicherheit	Erdung erforderlich, nicht Feuchtigkeit aussetzen, nicht öffnen, Sicherungsseil bei Höhenmontage verwenden
Wartung	Vor Reinigung Netzstecker ziehen, Sicherung durch identischen Typ ersetzen
Garantie	Eingeschränkt, Einzelheiten auf der Chauvet-Website

Häufig gestellte Fragen - 4Play 2 Chauvet

Wie konfiguriere ich die DMX-Startadresse?

Verwenden Sie die Tasten am Bedienfeld, um durch das Menü zu navigieren. Wählen Sie DMX-Modus (angezeigt als 'd'), dann stellen Sie die Adresse mit den Tasten auf/ab von 1 bis 512 ein. Drücken Sie Enter zur Bestätigung.

Wie verwende ich den musikgesteuerten Modus?

Wählen Sie im Menü Musiksteuerung (angezeigt als 'Snd') und dann ein Programm von 1 bis 9. Das Gerät reagiert auf Umgebungsgeräusche.

Wie kette ich mehrere Geräte im Master/Slave-Modus?

Verbinden Sie die Geräte in Reihe über DMX. Konfigurieren Sie ein Gerät als Master (DMX-Modus mit Adresse) und die anderen als Slave (Slave-Modus im Menü). Konsultieren Sie das Handbuch für genaue Einstellungen.

Welche Betriebsmodi sind verfügbar?

Die Modi sind: DMX (externe Steuerung), Musiksteuerung (Reaktion auf Musik), Auto (integrierte Programme) und Master/Slave (Synchronisation mehrerer Einheiten).

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Verwenden Sie einen Schlitzschraubendreher, um die Kappe des Sicherungshalters anzuheben. Entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Stromstärke. Setzen Sie die Kappe wieder auf und schließen Sie das Gerät wieder an.

Welche Sicherheitsvorkehrungen sind wichtig?

Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Nicht Regen oder Feuchtigkeit aussetzen (IP20). Verwenden Sie ein Sicherungsseil bei Höhenmontage. Nicht das Gehäuse öffnen (keine vom Benutzer reparierbaren Teile). Die maximale Umgebungstemperatur beträgt 40 °C.

Ist das Gerät mit einer Fernbedienung kompatibel?

Ja, der 4Play 2 ist kompatibel mit der Infrarot-Fernbedienung IRC-6 von Chauvet DJ. Weitere Informationen finden Sie auf www.chauvetdj.com.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Keine flüssigen oder scheuernden Reinigungsmittel verwenden. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn die Sicherung defekt ist, ersetzen Sie sie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Chauvet-Support.

Wo finde ich das vollständige Benutzerhandbuch?

Das Referenzhandbuch ist im Lieferumfang enthalten. Für das vollständige Handbuch laden Sie es von der Website www.chauvetdj.com herunter oder scannen Sie den QR-Code in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG 4Play 2 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des 4PLAY 2 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Latte tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Packungsinhalt

• 4 P L A Y 2

- Netzkabel

• Tragetasche
• Schnellanleitung

Start

Packen Sie Ihren 4PLAY 2 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der 4PLAY 2-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

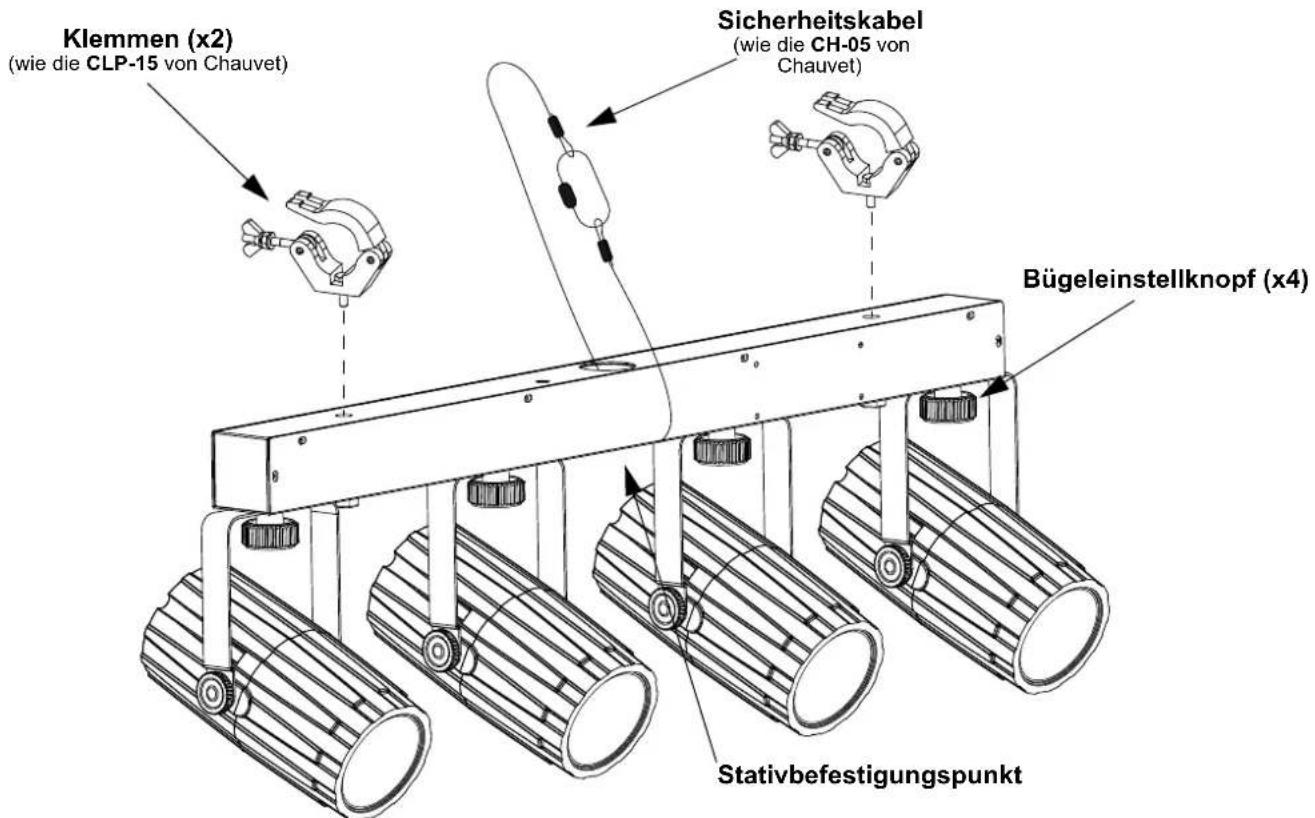

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
	Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Modus Programmierebenen Beschreibung
DMX-Modus .5	12 d 1–512 Stellt die	DMX-Startadresse ein
Musiksteuerung	Snd Snd1–9	Musiksteuerungsprogramm
Programme Auto Au 1–20	Auto-Programme
Geschwindigkeit	S-- S 1–100	Programmgeschwindigkeit

DMX-Verbindung

Der 4PLAY 2 kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 507.

Master/Slave-Schaltung

Der 4PLAY 2 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der 4PLAY 2 ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

DMX-Werte

Zonen für DMX-Steuerung

6-Kanal

Kanal Funktion Wert Prozent/Einstellung
1-4	LED-Steuerung, ein Kanal für Jeden Scheinwerfer	000 ⇔ 010 Keine Funktion
		011 ⇔ 016 Weiß 1
		017 ⇔ 022 Weiß 2
		023 ⇔ 028 Weiß 3
		029 ⇔ 034 Rot 1
		035 ⇔ 040 Rot 2
		041 ⇔ 046 Rot 3
		047 ⇔ 052 Grün 1
		053 ⇔ 058 Grün 2
		059 ⇔ 064 Grün 3
		065 ⇔ 070 Blau 1
		071 ⇔ 076 Blau 2
		077 ⇔ 082 Blau 3
		083 ⇔ 088 Alles weiß
		089 ⇔ 094 Alles rot
		095 ⇔ 100 Alles grün
		101 ⇔ 106 Alles blau
		107 ⇔ 112 Alles rot und grün
		113 ⇔ 118 Alles rot und blau
		119 ⇔ 124 Alles grün und blau
		125 ⇔ 130 Alles rot, grün und blau
		131 ⇔ 136 Alles rot und weiß
		137 ⇔ 142 Alles grün und weiß
		143 ⇔ 148 Alles blau und weiß
		149 ⇔ 154 Blau 1 und alles weiß
		155 ⇔ 160 Blau 2 und alles rot
		161 ⇔ 166 Blau 3 und alles grün
		167 ⇔ 172 Blau 1 und rot 3
		173 ⇔ 178 Blau 2 und rot 2
		179 ⇔ 184 Blau 3 und rot 1
		185 ⇔ 190 Weiß 3 und grün 1
		191 ⇔ 196 Weiß 2 und grün 2
		197 ⇔ 202 Weiß 1 und grün 3
		203 ⇔ 208 Weiß 3, rot 1, grün 3 und blau 1
		209 ⇔ 214 Weiß 2, rot 2, grün 2 und blau 2
		215 ⇔ 220 Weiß 1, rot 3, grün 1 und blau 3
		221 ⇔ 255 Alles weiß, rot, grün und blau
5 Strobe		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 Strobe, langsam bis schnell
6 Programme		000 ⇔ 009 Keine Funktion
		010 ⇔ 034 Programm 1
		035 ⇔ 058 Programm 2
		059 ⇔ 082 Programm 3
		083 ⇔ 106 Programm 4
		107 ⇔ 130 Programm 5
		131 ⇔ 154 Programm 6
		155 ⇔ 178 Programm 7
		179 ⇔ 226 Programm 8
		227 ⇔ 250 Programme 1-8
		251 ⇔ 255 Musiksteuerungsprogramm
